Как установить пружину на сцепление триммера

Как поменять шнур стартера?

Бывает, что в невозможности завести стартер виновата не пружина, а сам шнур. Он может заедать или и вовсе порваться. Разборка стартера бензокосы или триммера универсальна в своих шагах.

1. Снимите блок стартера с триммера или бензокосы.
2. Отверните основной болт, держащий ручник.
3. Вытащите катушку и смотайте с неё остатки изношенного шнура.
4. Развяжите узел на ручке шнура и вытащите его конец из неё.
5. Развяжите узел на другом конце (в начале катушки) и выньте старый шнур. Узлы, ставшие тугими, развязываются при помощи пассатижей или клещей.
6. Завяжите узел на одном из концов нового шнура, проденьте его через отверстие в начале катушки (ближе к её оси).
7. Накрутите на катушку несколько витков нового шнура. Если он длинный, то лишнее обрежьте.
8. Заправьте и взведите пружинный натяжитель шнура (если он снялся) и подпружиненные элементы в правильной последовательности.
9. Поставьте катушку на место и проденьте свободный конец шнура в выходное отверстие стартера и в ручку.
10. Установите на место блок стартера.

Покрутите стартер за шнур, заведите двигатель бензокосы или триммера. Чем больше и мощнее двигатель, тем больше рывков шнура потребуется при запуске, норма – не более 7 раз. Результат – быстрый и плавный пуск мотора, готовность агрегата к работе.

Подробнее смотрите далее.

Ремонт стартера газового триммера может понадобиться в самое неподходящее время. В то же время есть два способа решения проблемы: заменить сломанную деталь или заменить всю сборку. Последний вариант будет стоить дороже. В большинстве случаев для ремонта устройства своими руками потребуется только отвертка с наконечником. Ремонт не занимает много времени и не требует специальных знаний. Для достижения желаемого положительного результата достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера для триммера.

Устройство и принцип действия стартера на триммере

бензиновый двигатель. это в основном основная часть кисти. Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается на вал, расположенный внутри полого стержня, а затем через коробку передач, состоящую из шестеренок, уже заколованной или ножа (рабочий орган).

Кусторезы также имеют следующие элементы:

• Профнастил;
• рычаг;
• ремень, разработанный для простоты использования;
• стартер, используемый для запуска бензинового двигателя внутреннего сгорания.

Все детали кисти изображены ниже.

Стартер триммера является неотъемлемой частью запуска двигателя. Это показано отдельно на двух фотографиях ниже.

Пусковые механизмы для разных моделей бензиновых кос работать по тому же принципу: При запуске двигателя внутреннего сгорания язычки, обозначенные цифрой 1 на фотографии выше, зацепляются собаками 3. При запуске двигателя они возвращаются в предыдущее положение благодаря центробежной силе. Аналогичную роль играют провода 2.

Процесс возврата в исходное положение элементов механизма обусловлен наличием пружины, намотанной вокруг оси. Он разворачивается, когда тянут веревку. После освобождения шнура он натягивается и наматывается пружиной в сборе. При запуске двигателя внутреннего сгорания курок вращает свой вал до тех пор, пока он не начнет работать.

Сегодня бензиновые скутеры оснащены стартерные механизмы двух типов:

Первый вариант встречается гораздо чаще.

Стартер триммера может работать без поломок в течение длительного времени. Невозможно четко указать непрерывный период времени. Все определяется исходным качеством устройства и соблюдением правил его эксплуатации.

Основные неисправности триммера стартера

Нетрудно определить причину отказа пускового устройства. Есть несколько основных вариантов:

• обрыв шнура (веревки);
• когда весна перерывы или перерывы.

Эти детали показаны на фото ниже.

Возможно, механизм стартера случайно сломан. Последствия будут плачевными, если обмотанный трос обмотать вокруг маховика двигателя внутреннего сгорания: тогда пружина лопнет, а шкив сломается. Но такие случаи, когда требуется полная замена стартера, встречаются крайне редко. В большинстве случаев достаточно закрепить новую пружину или заменить шнур, чтобы закрепить механизм.

Как поменять шнур стартера?

Бывает, что в невозможности завести стартер виновата не пружина, а сам шнур. Он может заедать или и вовсе порваться. Разборка стартера бензокосы или триммера универсальна в своих шагах.

1. Снимите блок стартера с триммера или бензокосы.
2. Отверните основной болт, держащий ручник.
3. Вытащите катушку и смотайте с неё остатки изношенного шнура.
4. Развяжите узел на ручке шнура и вытащите его конец из неё.
5. Развяжите узел на другом конце (в начале катушки) и выньте старый шнур. Узлы, ставшие тугими, развязываются при помощи пассатижей или клещей.
6. Завяжите узел на одном из концов нового шнура, проденьте его через отверстие в начале катушки (ближе к её оси).
7. Накрутите на катушку несколько витков нового шнура. Если он длинный, то лишнее обрежьте.
8. Заправьте и взведите пружинный натяжитель шнура (если он снялся) и подпружиненные элементы в правильной последовательности.
9. Поставьте катушку на место и проденьте свободный конец шнура в выходное отверстие стартера и в ручку.
10. Установите на место блок стартера.

Покрутите стартер за шнур, заведите двигатель бензокосы или триммера. Чем больше и мощнее двигатель, тем больше рывков шнура потребуется при запуске, норма – не более 7 раз. Результат – быстрый и плавный пуск мотора, готовность агрегата к работе.

Подробнее смотрите далее.

Ремонт стартера газового триммера может понадобиться в самое неподходящее время. В то же время есть два способа решения проблемы: заменить сломанную деталь или заменить всю сборку. Последний вариант будет стоить дороже. В большинстве случаев для ремонта устройства своими руками потребуется только отвертка с наконечником. Ремонт не занимает много времени и не требует специальных знаний. Для достижения желаемого положительного результата достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера для триммера.

Устройство и принцип действия стартера на триммере

бензиновый двигатель. это в основном основная часть кисти. Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается на вал, расположенный внутри полого стержня, а затем через коробку передач, состоящую из шестеренок, уже заколованной или ножа (рабочий орган).

Кусторезы также имеют следующие элементы:

• Профнастил;
• рычаг;
• ремень, разработанный для простоты использования;
• стартер, используемый для запуска бензинового двигателя внутреннего сгорания.

Все детали кисти изображены ниже.

Стартер триммера является неотъемлемой частью запуска двигателя. Это показано отдельно на двух фотографиях ниже.

Пусковые механизмы для разных моделей бензиновых кос работать по тому же принципу: При запуске двигателя внутреннего сгорания язычки, обозначенные цифрой 1 на фотографии выше, зацепляются собаками 3. При запуске двигателя они возвращаются в предыдущее положение благодаря центробежной силе. Аналогичную роль играют провода 2.

Процесс возврата в исходное положение элементов механизма обусловлен наличием пружины, намотанной вокруг оси. Он разворачивается, когда тянут веревку. После освобождения шнура он натягивается и наматывается пружиной в сборе. При запуске двигателя внутреннего сгорания курок вращает свой вал до тех пор, пока он не начнет работать.

Сегодня бензиновые скутеры оснащены стартерные механизмы двух типов:

Первый вариант встречается гораздо чаще.

Стартер триммера может работать без поломок в течение длительного времени. Невозможно четко указать непрерывный период времени. Все определяется исходным качеством устройства и соблюдением правил его эксплуатации.

Основные неисправности триммера стартера

Нетрудно определить причину отказа пускового устройства. Есть несколько основных вариантов:

• обрыв шнура (веревки);
• когда весна перерывы или перерывы.

Эти детали показаны на фото ниже.

Возможно, механизм стартера случайно сломан. Последствия будут плачевными, если обмотанный трос обмотать вокруг маховика двигателя внутреннего сгорания: тогда пружина лопнет, а шкив сломается. Но такие случаи, когда требуется полная замена стартера, встречаются крайне редко. В большинстве случаев достаточно закрепить новую пружину или заменить шнур, чтобы закрепить механизм.

Уход за режущими узлами бензокосы

Пильная гарнитура со временем тупится или изнашивается. Работа с инструментом становится напряжённой, нагрузка увеличивается, качество прокоса ухудшается. Металлические пильные полотна затачивают, пластиковые меняют.

Если режущим инструментом служит леска, она постепенно изнашивается, и в катушку устанавливают новый материал. Принцип работы резака с леской заключён в постепенном раскручивании катушки под действием центробежной силы. При контакте с травой леска истирается, из катушки подаётся постепенно. Особая намотка нужна для того чтобы два режущих элемента выходили одновременно и не путались между собой.

На рисунке показано, как правильно наматывать леску на катушку бензокосы. Перед тем, как намотать новую леску необходимо:

• отвинтив насадку, аккуратно снять крышку, придерживая пружину рукой;
• из катушки убрать обрывки старой лески;
• отмерить 5 метров новой струны и сложить её пополам;
• в катушке направляющие под 2 конца, зацепить средней частью за выемку и наматывать по направлению стрелок для каждой половины струны;
• оставшиеся 20 см провести через специальные выемки на противоположных концах катушки;
• установить пружину и шайбы, вывести концы лески наружу, закрыть барабан крышкой.

Для того чтобы лучше усвоить, как поменять леску на бензокосе, смотрите видео.

Сборка стартера мотокосы

При обслуживании и ремонте стартера важно правильно его собрать – как если бы сборку устройства выполнял завод-изготовитель. Любая из деталей, неверно установленная, не позволит вам полноценно пользоваться триммером или мотокосой

1. Накрутив пружину, переверните катушку и поставьте её так, чтобы второй крючок пружины попал обратно на своё место. Для контроля правильности установки пружины на самой катушке есть технологические окошки.
2. Поставьте шкив стартера и проследите, чтобы один из крючков пружины вошёл в паз, расположенный на крышке стартера.
3. Вставьте пружинку и шайбы по бокам, чтобы пружина не стирала пластиковый отсек, в котором она расположена. Если пружинка сломана, а другой такой же нет, вместо неё подкладывается дополнительная шайба.
4. Вставьте чашку с усиками в пазы катушки.
5. Установите катушку на своё место, закрутите болт до упора, но без фанатизма.

Если не защитить шайбами от основной пружины отсек, где она движется при сматывании и разматывании шнура стартера, катушка часто заедает, когда вы делаете попытку запустить бензотриммер или мотокосу. Ослабление болта катушки приведёт к его потере.

О том, как собрать стартер триммера мотокосы, смотите в видео.

Как заменить редуктор триммера: алгоритм действий

Чтобы заменить редуктор аналогичной деталью от такого же производителя, его необходимо вначале разобрать и снять со штанги. Действуют при этом по следующему алгоритму:

• ослабляют стяжные болты, расположенные под передаточным механизмом;
• используя круглогубцы, снимают два штопорных кольца;
• применяя съемник, стягивают подшипники с ведомого и ведущего валов;
• затем собирают механизм, в обратном порядке устанавливая все запчасти.

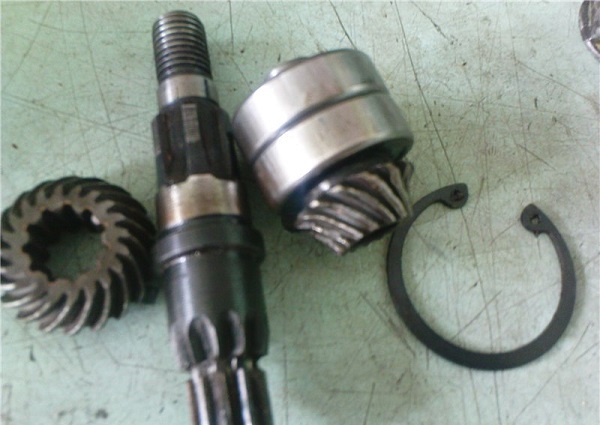

Разобранный передаточный механизм показан на фотографии ниже.

Если съемника нет под рукой, то можно попробовать аккуратно сбить подшипники. Когда они прикипели и не сдвигаются с места совсем, можно нагреть их с помощью промышленного фена (при температуре 600°С) и снять.

Собирать передаточный узел легче, чем разбирать его. Может понадобиться только легонькое постукивание молоточком для посадки деталей на место. После сборки обязательно нужно проверить, чтобы ведомый вал проворачивался от руки.

Когда есть необходимость замены передаточного узла неоригинальной деталью, тогда следует учитывать их взаимозаменяемость. При этом следует учитывать:

• диаметр штанги (данный параметр часто составляет 25, мм);
• параметры приводного вала — форму стыковочного места и диаметр (распространенная величина его составляет 8 мм);
• вариант закрепления защиты.

Если рассмотренные параметры совпадают, то можно будет установить деталь от других моделей.

Своевременная смазка редуктора обеспечит продолжительную его эксплуатацию без проведения ремонтов. Кроме того, современные материалы хорошо защищают металл от коррозии, повышают его износостойкость. Предпочтение при выборе следует отдавать смазке, рекомендуемой производителем эксплуатируемого триммера. Если такие составы приобрести нет возможности, то следует применять рассмотренные либо другие подходящие по свойствам аналоги. Когда необходимо разобрать механизм при проведении ремонта, делать это следует аккуратно, чтобы не повредить отдельные детали.

Ремонт и смазка редуктора бензокосы

Роль редуктора заключается в передаче вращательного момента с вала мотора на режущий инструмент через 5 зубчатые шестерни с различным количеством зубьев. Вращающий момент передаётся под углом 30. Число оборотов нижнего режущего диска меньше оборотов мотора в 1,4 раза. Шестерни должны являться незапятнанными и смазанными. Для подачи масла на зубья сверху встречаются отверстие под винтом.

KEY-DOP

Смазка редуктора бензокосы производится не пореже раза за сезон. Если работа насыщенная иначе говоря появился сторонний шум в нижнем узле, смазывать нужно почаще.

Сначала следует очистить от земли и травки место, где пробка закрывает отверстие. Вывернуть пробку подходящим инвентарем, он прилагается в комплекте с пилой. Используем консистентную смазку из тюбика. Выбирается либо родная смазка фирменные, иначе говоря известные высококачественные составы, такие как Олео-Мас, Литол.24, Азмол 158. Вскрываем слой защиты тюбика и укладываем инструмент на бок. Потихоньку вращая ножик, смазку выдавливать в корпус редуктора. Шестерни, проворачиваясь, разносят состав зубьями на всей поверхности. Также налить смазку конечно особым шприцом.

Недочет по другому множество смазки приводят к нагреву редуктора. Слышный стук и свободный ход говорят о разрушении подшипника по другому попадании грязищи по причине повреждения пыльников. Подмену подшипников нужно вести при помощи съёмника, не используя способ разогрева.

Если редуктор шатается и ездит по штанге, нужна подмена корпуса, либо стянуть временно хомутом узел, чтоб закрепить его на трубе. Если не стал крутиться ножик, означает, шестерни не входят в зацепление – сносились либо искрошились зубья. Будет нужно подмена пары с полным разбором узла.

Разборку редуктора с демонтажем вала и подшипниковых узлов нельзя вести с помощью нагревания. Металл при нагреве теряет свои прочностные свойства и потом узел становится ненадёжным. Для снятия подшипников пользуются съёмником.

KEY-DOP

При подмене редуктора нужно подобрать новый узел, руководствуясь:

• поперечником трубы;
• поперечником приводного вала;
• сечением приводного вала;
• метода крепления защиты

Как отремонтировать стартер на триммере

Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При всем этом решить делему можно 2-мя методами: заменить сломавшуюся деталь или поменять весь узел. Последний вариант обойдется дороже. Чтоб отремонтировать устройство своими руками почти всегда пригодится из инструментов только отвертка с подходящим наконечником. Ремонтные работы не займут много времени и не требуют наличия особых познаний. Довольно знать устройство, механизм работы, аспекты сборки-разборки стартера на триммере, чтоб достигнуть подходящего хорошего результата.

Как заменить пружину стартера бензопилы

Если наблюдается повреждение пружины, что нередко бывает на китайских инструментах, то отремонтировать механизм можно только методом ее замены. Но если ее повреждение вышло в месте присоединения, другими словами лопнуло ушко, тогда ее можно отремонтировать.

Ремонт пружинки представляет собой нагревание места разрушения до 600 градусов, после этого медлительно проводить ее остывание до 100 градусов, при которых выполнить заворачивание конца по форме осколка. Таким макаром, получится избежать утраты упругости изделия, что дозволит продлить срок ее службы. Хотя большая часть профессионалов просто делают замену изделия на новое.

Процесс замены пружины осуществляется в последующей последовательности:

• Сначало извлекается обойма либо барабан механизма.
• Снутри барабана размещается пружина. Для ее демонтажа будет нужно зафиксировать ее высшую часть, после этого оттянуть в сторону ручку стартера.
• Когда древняя пружинка будет извлечена, необходимо установить будет новейшую. При всем этом непременно нужно выполнить чистку корпуса.
• При установке новейшей пружинки следует воткнуть ее в стартер, после этого попасть усиком в паз.
• В окончании работ можно надеть барабан и установить крышку стартера на место.

Подробный процесс замены пружины рассмотрен на

Замена порванного шнура

Порванную веревку подменяют в таковой последовательности:

• старенькый шнур снимают;
• выбирают подходящую по размеру веревку (толщине и длине);
• продев ее через особое отверстие, находящееся в катушке, завязывают узел;
• взводят пружину, производя требуемое число оборотов;
• закрепляют ручку.

Лучше делать натяжку пружинной пластинки совместно с напарником, чтоб край шнура не смотался вовнутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину нетрудно, только следует делать это пристально и с осторожностью. Для различных моделей бензокос поломки запускающих устройств однообразные, потому они ремонтируются аналогичным образом

При всем этом имеются некие аспекты, связанные с их конструктивными особенностями.

Разбор стартерного узла

Разбирают механизм пуска с целью установить новые детали заместо сломанных в последующей последовательности:

раскручивают при помощи отвертки винт, фиксирующий шкив со стартерной крышкой;
вынимают пружину и усики;
снимают аккуратненько шкив (необходимо при всем этом отвернуть голову или работать, одев за ранее очки и перчатки);
определяют, почему механизм пуска сломался;
если пружина разрушилась фактически вполне, то ее подменяют;
при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фото показан процесс укладки);
после того, как пружинящую пластинку установят вовнутрь паза, осторожно делают ее скручивание.

Чтоб поменять пружину, работать следует пристально и аккуратненько: она может под воздействием усилия, вызванного установкой ее на место, случаем разорваться

Даже если осторожно снять ролик, то пружинящая полоса очень стремительно слетает с катушки и может своими наточенными краями травмировать руку

Сходу поставить на прежнее место пружинящую пластинку не всегда выходит. Она нередко проскальзывает, потому пробы требуется повторять до заслуги хотимого результата.

Как заменить или поставить на место пружину стартера?

Если с верёвкой на стартере всё оказалось в порядке, подозрение падает на саму катушку. Её приводит в действие ленточная пружина, свёрнутая в рулон. Для смены пружины следует сделать определенные шаги.

1. Снимите с бензокосы стартер.
2. Извлеките катушку стартера.
3. Отвинтите основной болт, удерживающий шкив на корпусе.
4. Вытащите захватывающие усики и пружину, ленточная пружина почти полностью распрямляется или сворачивается кольцами большего диаметра.
5. Удерживайте её заранее.
6. Проверьте, цела ли пружина (могут присутствовать ржавые разводы, надломы и т. д.). Если крючки на её концах оборваны, согнуть новые не удастся – высокоуглеродистая сталь ломается при попытке её согнуть. Ослабленные крючки пригодны к лёгкому подгибанию.
7. Удостоверьтесь, что вспомогательная (обычная) пружина с шайбами на месте. Эти детали защищают каркас катушки от протачивания торцами основной пружины. Если шайбы и пружинка сломались, а новых в наличии нет, не завинчивайте болт катушки жёстко, однако следите за ним – он может открутиться и потеряться.
8. Если основная (плоская) пружина повреждена, вставьте такую же новую. Поставьте зацепляющий крючок на конце пружины на своё место и сгибайте её, вставляя виток за витком в то пространство, где ей и положено быть.

Перемотка пружины выполняется за минуту. Сноровка в этом действии обретается быстро.

Как заменить или поставить на место пружину стартера, смотрите в следующем видео.

Как устроен стартер бензокосы или триммера?

Стартер – механизм в целом единый и универсальный для бензокос, триммеров, бензино- и дизельно-генераторных агрегатов. Не проблема оснастить им даже машину, мотоцикл или скутер, если в вашем транспортном средстве найдётся свободное место для его установки. Не зря многие советские легковушки и грузовики оснащались стартерным инструментом, отдалённо напоминающим согнутую дважды монтировку.

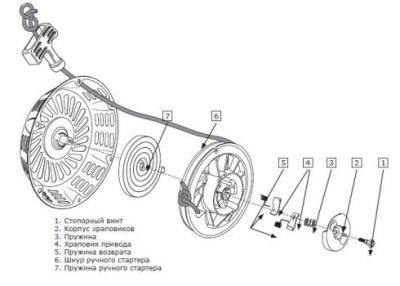

Стартер в сборе имеет следующие детали:

• пружина зажигания с крючком;
• шнур, намотанный на катушку;
• пружина возврата;
• храповик привода и основная пружина;
• корпус механизма, защищающий храповик;
• стопорный болт.

Снятие и разборка стартера, замена сломанных деталей

Чтобы отремонтировать стартер триммера, его сначала необходимо разобрать, а затем собрать. Этот процесс не особенно сложен. Вам нужно будет работать форма отвертки.

Все следует делать осторожно, соблюдая меры предосторожности, особенно для того, чтобы пружина в случае случайного вылета не травмировала хозяина

Стартовый анализ

Разберите механизм стартера, чтобы установить новые детали вместо сломанных в следующей последовательности:

Откручиваем винт, который крепит шкив с крышкой стартера с помощью отвертки;
Удалить пружину и усики;
Осторожно снимите шкив (нужно повернуть голову или работать, предварительно надев очки и перчатки);
Определить, почему сработал триггер;
Если пружина развалилась почти полностью, ее заменяют;
Когда пружина выходит из крючка, она устанавливается на прежнее место, предварительно сгибая антенну (фотографии показывают процесс установки);

После того, как пружинная пластина установлена ​​внутри канавки, осторожно закрутите ее. Чтобы сменить пружину, работы должны выполняться аккуратно и аккуратно: она может случайно взорваться под воздействием силы, вызванной приведением ее в действие

Даже если вы аккуратно удалите ролик, пружинная лента очень быстро отрывается от катушки и может поранить руку острыми краями

Чтобы сменить пружину, работы должны выполняться аккуратно и аккуратно: она может случайно взорваться под воздействием силы, вызванной приведением ее в действие. Даже если вы аккуратно удалите ролик, пружинная лента очень быстро отрывается от катушки и может поранить руку острыми краями.

Сразу ставить на место пружинную тарелку не всегда получается. Это часто проскальзывает, поэтому попытки должны повторяться для достижения желаемого результата.

Стартер в сборе

Сборка пусковой установки осуществляется в несколько этапов:

Катушка переворачивается, устанавливая ее так, чтобы изгиб пружины точно вписывался в паз корпуса, как на фото ниже;

• Сложите две шайбы, между которыми находится пружина;
• Поставить на место чашку с усиками;
• Затяните винт (фото ниже).

Делая вышеуказанные манипуляции, необходимо поставить две шайбы. Если этого не сделать, пружина в конечном итоге повредит пластиковую чашку, и когда она будет снята, начнется заклинивание. Это заставляет вас чувствовать, что весна пришла. Чтобы устранить этот недостаток, необходимо установить эту деталь большей длины или дополнительную шайбу.

Когда таких подробностей недостаточно, вы можете просто немного открутить винт, и стартер в сборе начнет работать без фиксации. Но этот вариант временный. Лучше отремонтировать его как можно скорее.

Натяжение пружины

После установки пружины затяните ее. Для этого выполните следующие действия:

• Снимите ручку со шнура стартера;
• Затем веревка вставляется в паз катушки;
• Пружина затягивается вращением витка в противоположном направлении по часовой стрелке (намотка);
• Произвести требуемое количество оборотов, указанное в инструкции по эксплуатации используемой модели триммера, и соответствующую длину используемого шнура;
• На самом конце веревка опускается в предусмотренное для этого отверстие, расположенное в крышке стартера;
• Поместите ручку на место, закрепив ее с помощью узла.

READ Какой Бензин Заливать В Газонокосилку Хускварна

Если после ремонта весна продолжает летать, Вы можете избавиться от него следующими способами:

• Вставьте соответствующий кусок пластины в паз в месте расположения пружинного крючка;
• Просверлите отверстия по обеим сторонам канавки в катушке, в которую необходимо вставить пружинный крюк, и закрепите ее проволокой.

Замена порванного шнура

Разорванный трос заменяется в следующей последовательности:

• Старый шнур удален;
• Выбрать веревку подходящего размера (толщины и длины);
• Пропустив его через специальное отверстие, расположенное в катушке, завяжите узел;
• Пружинный клапан, производящий необходимое количество оборотов;
• Закрепить ручку

Лучше затянуть пружинную пластину вместе с Partnerом, чтобы край шнура не скручивался внутри механизма стартера.

Собрать стартер на триммере не сложно и намотать пружину, но это нужно делать осторожно и осторожно. Для разных моделей бензиновых двигателей поломки пусковых механизмов одинаковы, поэтому ремонтируются одинаково

Однако есть некоторые нюансы, связанные с их конструктивными особенностями.

Эллипс и синус

Потом выяснилось, что и спирально-навитые накладки панацеей не являются. Требования к стабильности веса, равномерности износа накладки и контртела (маховика и нажимного диска), переход на безасбестовые ингредиенты и ряд других условий заказчиков привели к внедрению иного, более совершенного способа укладки нити – по дуге эллипса, направленной от внутреннего кольца накладки к внешнему.

При изготовлении детали тарелка навивочного станка вращалась – да так, чтобы при повороте на 360° нить не ложилась на нить. Тем самым достигалась равномерная плотность укладки, а значит, и прочность изделия. Накладки, полученные таким способом, назвали эллипсонавитыми. Эта технология стала господствующей, а потому будем говорить о ней в настоящем времени.

При изготовлении накладок среднего и большого диаметра (например, для дизельных двигателей грузовиков) применяют более «хитрый» способ укладки нити: по синусоиде, «бегающей» между внутренней и внешней окружностями кольца. Нить при этом укладывается еще более равномерно.

Это сырье, а точнее компонент будущей нити, из которой навивается диск сцепления

Сама нить, а точнее «косичка», формируется из нескольких компонентов, включая проволоку

Эллипсонавитые изделия (к ним относят и «синусоидальные») позволили исключить возникновение кольцевых трещин, усреднили кольцевые износы и вылечили многие другие болезни, присущие спирально-навитым накладкам.

Сегодня все производители накладок, как российские, так и зарубежные, выпускают эллипсонавитые изделия. Они легко узнаваемы по характерному рисунку фрикционной поверхности (см. нижнее фото на с. 37).

Как пользоваться?

Перед тем как приступить к работе с пилой необходимо выполнить несколько задач:

• Прочитать инструкцию по эксплуатации.
• Собрать пильную часть в соответствии с рекомендациями производителя.
• Заправить маслом отсек автоматической подачи смазки.
• Произвести обкатку двигателя.

При использовании бензопилы производитель рекомендует надевать защитную одежду и наушники. Также использовать пилу нельзя при плохом самочувствии, после употребления лекарственных препаратов и алкоголя. Запрещается работать в условиях повышенной влажности.

Заметка! Во время работы двигателя возникает шум выше 100 Дб, что является опасным для человеческого уха. При длительной работе может возникнуть нарушение координации движений, белые пятна и нарушения слуха. Во избежание этих последствий рекомендуется использовать специальные наушники.

При заправке или дозаправке двигатель бензопилы необходимо остановить. Следует внимательно обращаться с горючим, оно легко воспламеняется.

Бензопила цепная Champion 241
