Как устроена бензопила и ее механизмы

Общее устройство бензопилы

На рынке представлено множество моделей бензиновых пил от разных брендов. Изделия различных производителей отличаются друг от друга дизайном и техническими характеристиками, которые определяют эргономику и функциональные возможности техники, но при этом инструмент имеет одинаковое устройство.

Бензопила состоит из следующих конструктивных элементов:

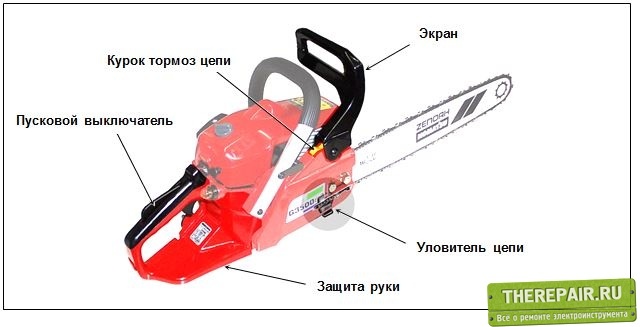

Схема бензопилы показана на фотографии ниже.

Карбюраторный ДВС работает на смеси масла с бензином. Схема его рабочего процесса представлена на фото далее.

Компоненты топливной смеси размешивают пропорционально. Соотношения между ними указаны в пользовательской инструкции (масло к бензину от 1:20 до 1:50 соответственно). От качества топлива зависит продолжительность эксплуатации инструмента без ремонта.

Двухтактный мотор способен развивать скорость 13,5 тысяч об/мин. Он может располагаться на инструменте вертикально либо горизонтально. Первый вариант размещения ДВС характерен для многих профессиональных моделей бензопил большого размера. Глушитель у них размещается спереди от двигателя.

Если мотор располагается горизонтально, то бензиновые пилы имеют компактные размеры. Масса у таких инструментов тоже небольшая. Данные особенности делают изделия с горизонтальным типом мотора популярными у фермеров, лесозаготовителей и прочих работников, использующих ручные пилы.

Конструкция бензопилы предполагает наличие двух рукояток: передней и задней. На последней размещены переключатель, рычаги газа и безопасности. В инструменте реализована защита от воздействия вибраций и обратного удара. Первая связана с наличием между рукояткой и пилой прокладок из резины. Некоторые модели имеют также пружины, которые гасят колебания. От обратного удара может защищать специальный тормоз либо щиток.

Обслуживание инструмента

Это показатель профессионализма владельца. Если за бензопилой организован своевременный и качественный уход, то работать она будет надежно и долго.

Закончив работу, инструмент нужно очистить от опилок и мусора. Не забывайте проверить степень натяжения цепи и уровень смазки. Правильное обслуживание бензопилы предполагает регулярную проверку состояния воздушного фильтра. Если не следить за его чистотой, то вам гарантированы проблемы с пуском.

Быстрее всего на данном инструменте изнашивается цепь, шина и ее ведущая звездочка. Поэтому их состояние также нужно постоянно контролировать.

Если в баке осталось топливо, то его нужно слить в отдельную емкость. Инструкция производителя рекомендует вырабатывать приготовленную смесь в течении 2-3 недель.

Устройство муфты сцепления и как она работает

Бензопилы оснащаются такими механизмами, как муфты сцепления. Главное назначение этой детали в том, чтобы обеспечивать передачу крутящего момента от коленчатого вала на цепь инструмента. На бензопилах используются муфты, относящиеся к фрикционным. Они работают в автоматическом режиме, и не требуют использования дополнительных рычагов управления.

При запуске двигателя бензопилы происходит вращение коленчатого вала. Отсутствие фрикционной муфты способствовало постоянному вращению режущей цепи. Это не только бы осложняло запуск двигателя за счет дополнительной нагрузки, но еще и приводило к ряду негативных последствий:

  • Увеличение расхода топлива
  • Небезопасная эксплуатация инструмента, так как на холостых оборотах цепь будет вращаться, что повышает риск получения травм пильщиком
  • Сниженный ресурс электромотора, так как муфта является своего рода предохранителем, исключающим чрезмерную перегрузку ДВС

Конструкция муфты сцепления достаточно простая, и включает в себя ряд следующих деталей:

  1. Барабан — передаточный механизм, который соединяется со звездочкой бензопилы, передавая усилие вращения на цепь
  2. Фрикционные накладки или разновесы — имеют свойство перемещаться в радиальном направлении при увеличении центробежной силы
  3. Пружины — они представлены разными видами, но выполняют функцию прижимания фрикционных накладок к валу мотора

https://youtube.com/watch?v=uMJW69n61Xk%3F

Как работает один из ключевых механизмов бензопильного инструмента? При запуске мотора, когда он работает на холостых оборотах с частотой до 2700 оборотов в секунду, цепь не движется. Для ее движения нужна центробежная сила. Эта сила развивается двигателем при увеличении количества оборотов. Как только пильщик нажимает на газ, начинает вращаться с большей скоростью коленчатый вал. При этом под воздействием центробежных сил в зацепление с внутренними стенками барабана входят накладки или разновесы, заставляя его двигаться с одинаковой скоростью. Чем сильнее нажимать на курок акселератора, тем выше скорость вращения цепи. Максимальная частота вращения достигает 13600 оборотов в минуту.

Фрикционные муфты автоматического типа, которые используются на бензопилах, имеют простое устройство, что положительно отражается на их стоимости. Если из строя выходит муфта, то чаще всего это случается по причине повреждения пружинного элемента. Вышедшую из строя деталь можно заменить или же купить новую муфту для конкретной модели бензопилы. Чаще всего причиной выхода из строя этого механизма является частое заклинивание цепи в распиливаемой заготовке. Однако при таком заклинивании весь удар берет на себя именно муфта, исключая выход из строя ДВС.

Это интересно! Барабан муфты бензопилы соединяется со звездочкой, к которой крепится цепь. Звездочки на рассматриваемых инструментах имеют разное расположение — с внешней или внутренней стороны, что зависит от модели бензопилы. Звездочки также бывают разборные и неразборные, то есть, литые с барабаном или съемные.

Наружная разборная звездочка бензопилы

Определение локализации проблемы

Вначале мастер осматривает свечу. Появление на ней нагара – знак того, что качество используемого топлива низкое. Либо неправильно работает поршневая группа, карбюратор оборудования. В том случае, если внешне свеча выглядит нормально, она сухая, стоит проверить наличие искры. Сделать это самому можно следующим образом:

  • выкрутить свечу, надеть на нее кабель зажигания;
  • прижать резьбу свечи к корпусу двигателя, используя специальные плоскогубцы с изолированными ручками;
  • потянуть на себя (резко) ручку стартера – убедиться в возникновении искры.

Ее отсутствие – знак того, что свечу следует заменить на другую и повторить тест, запустив мотор. Если и другая свеча не позволяет это сделать, надо продолжить поиск. Для этого проверяется электрокабель на предмет повреждения, наличие контакта с бронекабелем, исправность пружины насвечника (в колпачке) и величину зазора между магнитпроводом маховика и модулем зажигания. Его размер должен составлять 0.3-0.4 мм.

Как правильно запустить бензопилу: инструкции

Рассмотрим основные этапы, которых нужно придерживаться для того, чтобы правильно завести бензопилу Штиль.

  • Прежде чем осуществить запуск, необходимо привести в действие цепной тормоз. Он активизируется при нажатии на него по направлению вперед (как показано на фото).
  • Снять защитный чехол с шины.
  • В случае, если модель имеет декомпрессионный клапан, его стоит привести в положение включения, что позволит облегчить завод мотора инструмента.
  • Нажать на топливный насос для уменьшения числа подкачек и облегчения запуска.
  • Комбинированный рычаг необходимо включить в режим холодного запуска. Для этого необходимо заблокировать газовый рычаг, а комбинированный рычаг нажать до упора вниз.
  • Перед началом запуска системы необходимо обеспечить ровную поверхность. При этом режущая часть должна находиться на расстоянии от земли, иначе при запуске она затупится.
  • Возьмите инструмент обеими руками, при этом он должен находиться на земле. Левая рука должна находиться на ручке бензопилы, а правая – у пускового троса. Правой ногой зафиксируйте инструмент, наступив на заднюю ручку.
  • Аккуратно натяните тросик пуска правой рукой, до тех пор, пока не почувствуете сильное сопротивление. Приложив усилие, дерните пусковой тросик несколько раз, запуская двигатель ненадолго. При этом, во избежание истирания, рекомендуется тросик тянуть по направлению вверх от корпуса.
  • После кратковременного запуска мотор глохнет. Теперь переместите комбинированный рычаг наверх на один щелчок. Рычаг должен принять положение полугаза.
  • Еще раз дерните за пусковой тросик, чтобы завести двигатель бензопилы.
  • Когда мотор запущен коротким нажатием пальца, приведите в работу рычаг газа. Комбинированный рычаг автоматически будет переведен на состояние холостого хода.
  • Не прикасаясь к рычагу газа, переместите бензопилу.
  • Потянув ручку на себя, снимите цепной тормоз. Положение левой руки остается неизменным, рука находится на ручке. Цепь будет разблокирована после соответствующего щелчка.

О том, как правильно завести бензопилу, на видео можно увидеть детальное описание. Воспользовавшись этой подробной инструкцией, можно получить навыки того, как заводить бензопилу.

Что делать, если бензопила не заводится?

Но что же делать в том случае, когда все этапы, указанные в инструкции по эксплуатации, соблюдены, а бензопила все таки не заводится? Независимо от производителя бензопилы – Штиль, Хускварна, Партнер, Урал, Дружба – можно выделить ряд общих мероприятий по заводу инструмента.

Ниже приведены практические советы профессионалов, которые были проверены на практике и имеют доказанную эффективность:

  1. Не нервничайте, не пытайтесь регулировать карбюратор бензопилы.
  2. Отложите инструмент в сторону и дайте ему «отдохнуть». Причина может быть просто в том, что залиты свечи. Дайте возможность им просохнуть.
  3. Возьмите инструкцию по эксплуатации. Снова повторите попытку завести пилу. Пильный тормоз при этом включать не надо.
  4. Если это не помогло, попробуйте снять крышку с корпуса бензопилы и удалить воздушный фильтр. Так вы сможете проверить чистоту фильтра и одновременно облегчить процесс запуска.
  5. Произведите замену свечей. Если нет возможности установить новые свечи, можно воспользоваться старыми, предварительно сняв и прокалив их.
  6. В случае, если появился посторонний резкий запах, значит, в двигатель бензопилы попали излишки топлива. Чтобы исправить эту ситуацию, необходимо снять свечу и, перевернув пилу отверстием вниз, слить излишки. Не возвращая пилу в нормальное положение, резко натяните стартер несколько раз. Так вы добьетесь того, что продукты горения покинут камеру. Свечу необходимо насухо протереть и прокалить, а затем снова вкрутить и завести, не устанавливая фильтр.
  7. Необходимо проверить поверхность поршня на предмет наличия в нем топлива. Если вы выкрутили свечу и сквозь отверстие заметили, что внутри сухо, необходимо ввести в камеру немного топлива с помощью шприца. Причиной проблем в таком случае может стать засор, который мешает подаче топлива к двигателю. Если двигатель удастся запустить с помощью малого количества топлива, то тяга позволит ликвидировать засор и проблема будет решена.
  8. Два последних действия можно совершать лишь при условии сухой свечи.
  9. Проверьте исправность стартера. Без стартера бензопилу завести невозможно.
  10. Проверьте блок зажигания на наличие искры.
  11. Попробуйте аккуратно снять глушитель инструмента и завести его без него.

Для каждой пилы характерны свои особенности завода. Как завести бензопилу Хускварна, можно посмотреть на видео. Тщательно соблюдайте инструкцию, и пила прослужит вам длительное время.

Ремонт и обслуживания цепей от бензопил

Отремонтировать эту конструктивную часть бензоинструмента обычно не очень сложно. Ее особенности, как и требования к уходу изложены в руководстве пользователя к самой пиле

Важно:

  • придерживаться эксплуатационных правил;
  • периодически следить за степенью натяжения цепи;
  • затачивать режущие кромки.

Последнее обстоятельство можно опустить благодаря тому, что отдельная часть новых моделей самозатачивающаяся.

Вместе с оригинальными запчастями ремонт режущих цепей давно перестал быть проблемой. И не имеет значения, замена ведущего ролика или звездочки планирует выполняться.

Сказать о том, какая цепь для бензопилы лучше, однозначно не получится. Ведь ассортимент цепей, как и требования, которые выдвигаются покупателями постоянно меняются.

Большой спрос имеют алмазные и победитовые цепи для бензопилы, которые делают высококачественный рез не только по дереву, но и по бетону, по газобетону, кирпичу и прочим материальным конструкциям. Не смотря на высокую цену и достаточно сложный цикл обслуживания твердосплавные цепи все чаще становятся выбором профессионалов. Ведь цепь с победитовыми напайками не боится никаких загрязнений и легко перережет металлические части – гвозди, стружку, нередко попадающиеся на пути реза

Решаясь купить новую цепь, понимать нужно одно – большая цена не всегда гарантия качества. К тому же именно такие полотна чаще всего и подделывают. Поэтому приобретение оригинальной гарнитуры лучше производить непосредственно в магазине, проверив сопутствующую к изделию документацию и наличие гарантийного талона.

Классификация бензиновых пил

Широкий ассортимент бензопил часто затрудняет самостоятельный выбор инструмента. В этой ситуации на помощь придет продавец-консультант, который с учетом специфики использования инструмента выберет подходящий вариант.

Бензопилы, в зависимости от продолжительности непрерывной работы, делятся на следующие разновидности:

  • профессиональные. Они могут практически непрерывно работать на протяжении рабочего дня. В таком режиме эксплуатационный ресурс до ремонта составляет 2-3 года;
  • бытовые. Нуждаются в периодической остановке после каждого часа работы. Максимальный моторесурс не превышает 500 часов. При ежемесячной эксплуатации до 20 часов пила прослужит 2 года;
  • полупрофессиональные. Эксплуатационный ресурс полупрофессионального инструмента в 2 раза больше, чем у бытового. После нескольких часов работы необходимо сделать небольшой перерыв для заправки.

Цепные пилы с приводом от бензинового мотора отличаются также мощностью, гарнитурой, массой, расходом топлива и ценой. Для небольших работ нет необходимости приобретать дорогостоящий профессиональный инструмент. Эта задача по силам бытовой или полупрофессиональной пиле.

Как выставить зажигание на бензопиле?

Отрегулировать зазор между маховиком и катушкой зажигания на бензопиле требуется в том случае, когда инструмент не заводиться. Непосредственно перед регулировкой нужно проверить состояние свечи. Для этого потребуется снять провода с головки и аккуратно выкрутить деталь из гнезда специальным ключом. Если свеча не мокрая, и на ее керамических стенках видны небольшие светлые пятна масла, то нужно переходить к следующему этапу проверки.

Для этого потребуется надеть на свечу колпачок со штатной проводкой и несколько раз резко потянуть за трос стартера. Если при этом искра так и не появилась, значит, следует переходить к регулировке зазора между маховиком и магнето.

Нарушение зазора между этими деталями бензопилы может стать причиной неосторожного обращения с инструментом. В стандартном виде дистанция между магнето и маховиком должна составлять не более 0,2 мм

Проверить эту величину достаточно просто. Для этого между элементами потребуется поместить специальную прокладку. Если она свободно входит в пространство между элементами, значит, зазор выставлен правильно.


Многие мастера утверждают, что правильно отрегулировать зажигание на бензопиле можно только при помощи шаблона. Однако не каждый владелец инструмента может позволить себе покупку одноразового изделия по довольно высокой цене. Многие садоводы используют самодельные шаблоны в виде полосок, вырезанных из плоского пластикового сосуда из-под сока.

Дальнейшая регулировка зажигания бензопилы выполняется в таком порядке:

  1. Сначала нужно ослабить болты фиксации системы;
  2. После этого между штатной катушкой зажигания и встроенным маховиком следует вставить шаблон;
  3. В конце болты регулировки фиксации потребуется затянуть.

После регулировки зазора останется собрать бензопилу и продолжить ее эксплуатацию.

Самокат

Для усовершенствования лучше подходит самокат, у которого есть надувные колеса и присутствует ручной тормоз. Первое позволяет ему передвигаться по неровностям, второе — обеспечивает высокую тормозную способность.

Выполняют работы в такой последовательности:

  1. У бензопилы удаляют цепь, шину.
  2. Откручивают от коленвала центробежную муфту.
  3. Крепят к выходному валу двигателя и оси заднего колеса самоката звездочки от велосипеда.
  4. Размещают мотор сзади на платформе самоката. Соединяют их между собой болтами. Обе звездочки должны находиться в одной плоскости.
  5. Надевают на звездочки велосипедную цепь, подгоняют ее, удаляя лишние звенья.
  6. Присоединяют акселератор к одной из ручек самоката. Соединяют его с проводами, которые включают/выключают мотор. Вместо акселератора можно установить небольшую педаль.

О конструкции системы очистки воздуха пилы

Двигатели внутреннего сгорания работают не просто на бензине или смеси бензина с маслом, а на воздушно-топливном составе. За приготовление такого состава отвечает карбюратор. Топливо в него подается из бензобака, а воздух берется из окружающей среды. Чтобы воздух, поступающий в карбюратор был чистым, на входе устанавливается специальный очистительный элемент — фильтр. Он исключает попадание в карбюратор и цилиндр инструмента разных загрязнений, которые очень быстро привели бы к поломкам механизмов.

Некоторые производители бензопил оснащают свои инструменты не одним фильтром, а несколькими — для грубой и тонкой очистки воздуха. Есть также дополнительные фильтры, использующиеся в конструкции профессиональных бензопил. Это очистители, препятствующие попаданию снега и воды внутрь карбюратора. Такие фильтры устанавливаются при эксплуатации пилы зимой, а на лето они снимаются.

Фильтр защищает карбюратор от попадания в его конструкцию пыли и опилок. Защита обеспечивается при должном состоянии фильтрующего элемента. Как только очистительный элемент засоряется, начинают возникать перебои в работе мотора. В зависимости от типа фильтра, при их засорении требуется произвести очистку, продувку или промывку.

Последствия использования некачественного масла

Серьёзные производители бензопил прямо в инструкции к своим изделиям указывают, какое масло использовать вместе с устройством. Естественно, что фирма у сопутствующей продукции будет такая же. Это не только маркетинговый ход, но и дельная рекомендация. Компании, много лет выпускающие пилы, имеют достаточные производственные мощности и выпускают действительно хорошие масла.

Для многих бытовых моделей бензопил такие советы отсутствуют. Пользователь снаряжает бензобак на своё усмотрение. И здесь также лучше выбрать качественный продукт, проверенный тысячами владельцев бензиновых агрегатов. Даже недорогая пила при правильных режимах работы и грамотном подборе расходников может прослужить не один год. И наоборот: безымянное масло непонятного состава может «убить» даже хорошую поршневую группу Штиля или Хускварны.

Неполное сгорание масляной составляющей в бензине приводит к отложению копоти и нагара в цилиндре и на донышке поршня. Плохие показатели текучести приводят к разогреву цилиндро-поршневой группы, во время чего на поверхности рабочих частей могут образоваться задиры. После нескольких циклов такой работы может потребоваться замена поршневой.

Как выбрать бензопилу – советы начинающим

  • Мощность бензопилы – от этого фактора напрямую зависит способность инструмента решать те, или иные задачи. Для несложных бытовых работ подойдет любительская садовая бензопила, обладающая мощностью в 2–2,5 л. с. Одноручные агрегаты такого рода легко справляются с удалением сучьев и диких кустарников, а их небольшие габариты позволяют легко взобраться на дерево и спиливать небольшие ветки на высоте. Более мощные пилы нашли применение при распиловке крупных бревен, заготовке брусьев для строительства и валке деревьев, а различные приспособления для бензопилы высокой мощности дают возможность применять ее для обработки металла, бетона или камня;
  • Тип двигателя – львиную долю рынка занимают бензиновые пилы, однако кроме них в продаже можно встретить инструменты, оборудованные электрическим мотором. Любой электроприбор – это, в первую очередь, практически бесшумная бензопила. Однако на этом достоинства такого рода инструмента заканчиваются. Для работы электрических пил требуется длинный кабель, который существенно затрудняет работу агрегата на высоте и в мокрую погоду. Кроме того, электромоторы, на сегодняшний день, не обладают такой высокой мощностью, как пилы с бензиновыми двигателями. В связи с этим, лучше всего выбрать для работы классическую бензиновую пилу;
  • Габариты бензопилы – маленькая бензопила подойдет для применения на высоте – ее легко завести и расположить между ветками так, как это требуется для работы. Большая пила обладает более высокой мощностью, однако работать с ней на дереве или крыше крайне неудобно и проблематично;
  • Конструкция цепей, которые могут использоваться для работы с бензопилой – именно от этого фактора зависит эффективность инструмента при выполнении тех, или иных видов работ. Правильно определить самые хорошие варианты для покупки поможет маркировка цепей бензиновых пил;
  • Наличие дополнительных опций – практически каждая современная ручная бензопила оборудуются не только самыми необходимыми для работы деталями и механизмами, но и рядом дополнительных устройств и систем. Все они делают работу с агрегатом удобнее, однако не стоит забывать, что чем больше дополнительных опций, тем чаще потребуется покупать запасные части для бензопилы, и тем больше нужно менять расходные материалы для инструмента.

Изучив все перечисленные факторы и сравнив несколько выбранных моделей, вам будет гораздо проще подобрать наиболее подходящий для себя вариант.

Подготовка к работе с бензопилой

Прежде, чем изучить, как правильно работать бензопилой, крайне важно внимательно ознакомиться с атрибутами личной защиты. Охрана труда очень важна при работе с бензиновым инструментом, так как позволяет избежать травм у оператора. Для работы с бензопилой следует приобрести защитную экипировку

Владельцу бензопилы обязательно потребуется:

Для работы с бензопилой следует приобрести защитную экипировку. Владельцу бензопилы обязательно потребуется:

  • Защитить голову и лицо – для этого следует надевать маску и шлем. В том случае, если работа проводиться с мощным профессиональным инструментом, то оператору понадобится приобрести защитные наушники;
  • Предотвратить повреждение тела и рук при работе с бензопилой – для этого нужно пользоваться перчатками и костюмом из плотной ткани;
  • Защитить ноги – в этих целях следует обувать высокие плотные ботинки.

Имея в распоряжении средства личной защиты, оператор будет чувствовать себя гораздо увереннее, и быстрее освоит тонкости работы с бензопилой.

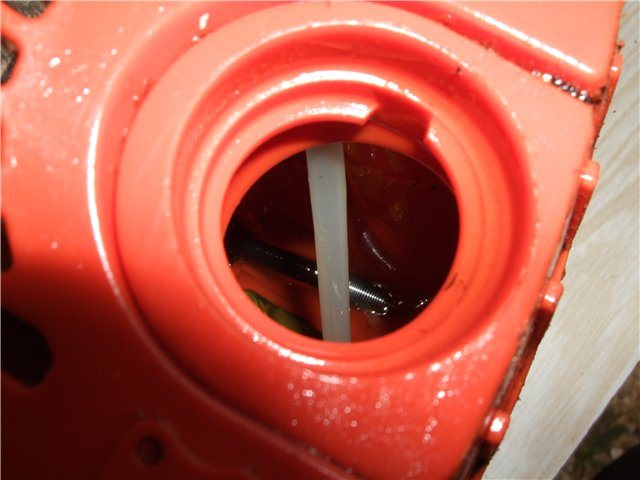

Как добраться до сапуна?

Особая сноровка вам не нужна. Проще всего, обратиться к инструкции по эксплуатации вашей модели. Тем не менее на помощь может прийти и инструкция по демонтажу рукоятки.

Для начала уделите внимание подготовительному этапу

  1. Чтобы провести очистку после демонтажа рукоятки пилы было проще, удалите шину и цепь, боковую крышку. Это необязательно, но желательно, ведь так заодно вы сможете, используя кисточку и компрессор удалить следы масла, грязи, опилок.
  2. Отложите демонтированные детали в сторону.

После очищения, переходим к снятию рукоятки.

  1. Рукоятка прикреплена к корпусу тремя амортизаторами (все прорезинены), но удалить их сразу нельзя, поэтому для начала мы работаем с заглушками из пластика. Обычно они располагают во внутренней полости каждого амортизатора.
  2. Возьмите мощную отвертку и начните выжимать амортизаторы. Начинайте с того, который расположен близко к ручке сзади.
  3. Снимаем два винта, которые позволят нам демонтировать проволочную тягу (она связана с карбюратором и курком газа, находится близко к ручке, где вы снимали первый амортизатор).
  4. В конце у вас остается ручка, которая соединена с амортизатором. Теперь остается выкрутить корпус (заломите в сторону внутреннюю часть рукоятки).
  5. Снимаем с резинки корпус. Все готово!

Если ранее вы проводили разборку бензопилы, с демонтажем рукоятки справитесь быстро.

Обычно после этого шага следует разборка стартера. Но, учитывая стандартные особенности строения бензопилы, этот шаг для того, чтобы добраться до сапуна, нам не нужен. По желанию можно снять и стартер, так как под ним скапливается множество опилок.

Ревизия глушителя


Сравнительная таблица характеристик цепных бензопил.

Часто загрязнение глушителя является одной из причин неправильной работы мотора. Продукты сгорания осаживаются в глушителе, накапливаются и забивают его, при больших оборотах бензопила будет глохнуть.

Во время разборки выхлопной системы нужен такой порядок действий:

  1. В первую очередь снять глушитель.
  2. Разобрать глушитель.
  3. Моющими средствами и щеткой вычистить от нагара.
  4. После удаления нагара нужно дать высохнуть всем частям.
  5. В завершении идет сборка и установка глушителя на прежнее место.

Не рекомендуется чистить глушитель на сухую. В процессе такой чистки в нагаре преобладают канцерогены, вдыхание их очень вредно для здоровья. После того как будет снят глушитель, его отверстия нужно закрыть тряпкой.

Одна из причин засорения выхлопной системы – некачественное топливо. Заправлять инструмент нужно опираясь на рекомендации производителя. На возможное засорение глушителя и правильную работу двигателя влияет качество масла.

Устройство стартера бензопилы

Стартеры у большинства бензопил имеют одну и ту же конструкцию. Именно из-за этого некоторые магазины предлагают заказчикам универсальные пусковые механизмы, которые подойдут для монтажа на модели от компаний Stihl, Husqvarna, Partner. Тем не менее, некоторые отличия от большинства имеют стартеры отечественных бензопил Урал или Лесник.

В стандартной комплектации стартер бензопилы состоит из ряда деталей.

В их число входит:

  • катушка;
  • тросик;
  • каркас, к которому присоединена возвратная пружина;
  • ручка.

Поверх всех элементов стартера устанавливается защитная крышка. Изначальный принцип работы большинства пусковых механизмов также практически одинаков. В специальном пазу корпуса бензопилы расположена ручка, которая удерживает тросик. При резком поднятии ручки последний понимается. В этот момент срабатывает храповик, который через барабан передает усилие другому барабану со шлицами, расположенному на валу двигателя.


При вытягивании штатного тросика вал мотора бензопилы начинает вращаться, что приводит к сжатию имеющейся топливной смеси, расположенной в это время между головкой цилиндра и штатным поршнем.

При росте объема цилиндра ДВС одновременно повышается количество потребляемой топливной смеси, которая требуется для ее будущего воспламенения. Соответственно, оператору мощной пилы требуется совершить больше рывков, чем владельцу бытового инструмента с малой мощностью. Для повышения скорости, с которой барабан возвращается в свое исходное положение, производители мощных бензопил используют упругие возвратные пружины.

Устройство бензопилы: схема и конструкция элементов бензопилы

Мотопила – мощный прибор для распила древесины, который приводится в действие при помощи двигателя внутреннего сгорания. Такая вещь незаменима как для строительства, так и для мелких работ на приусадебном участке. Её простое строение гарантирует долговечность, а с обслуживанием справиться любой человек.

Есть три разновидности:

  • бытовые – рассчитаны на небольшую нагрузку и короткий срок эксплуатации, но это компенсируется маленьким весом и удобством;
  • полупрофессиональные – имеют повышенную мощность и могут использоваться на лесоповале. Такие модели наделены ограниченным временем распила (8-10 часов);
  • профессиональные – этот класс используют в любых условиях, а механизмы сделаны из прочных составляющих.

Все модели работают по одинаковому принципу и обладают схожими запчастями.
