Выбираем сверлильный станок

Как выбрать сверлильный станок

Прежде всего нужно определиться, в каком режиме будет производиться работа за станком:

Мастерам, планирующим использовать станок часто и в коммерческих целях, нужно обратить внимание на линейку моделей профессионального класса с мощностью 600 Вт и более.
Для тех, кто будет использовать станок в бытовых целях, подойдут простые модели с мощностью до 600 Вт.

Важные параметры: Еще один важный момент, который нужно учесть, – характеристики выполняемых отверстий:

• Для домашнего использования выбирают сверлильные аппараты, проделывающие отверстия диаметром до 16 мм.
• Для сверления больших диаметров существуют модели, делающие отверстия от 20 мм до 60 мм. Чаще всего подобные агрегаты незаменимы на производстве.
• Глубина отверстий. Чем мощнее агрегат, тем толще материал он сможет обрабатывать.

Подключение аппарата к сети:

• 220 В – стандартная мощность бытовой розетки;
• 380 В – как правило, такую мощность используют на производствах или в специально оборудованных мастерских.

На производительность и комфортабельность работы влияют следующие характеристики:

• Вес оборудования. Чем легче оборудование, тем проще его переносить с места на место или брать на выездные объекты.
• Переключатель скоростей.
• Световой прицел позволяет быстрее и точнее установить заготовку перед обработкой.

Уточняйте, есть ли в наличии расходные материалы. Если их привозят только под заказ, то это может осложнить работу.

Второстепенные параметры:

Защитный прозрачный кожух – приятное дополнение к новому агрегату. На производительность и качество работы он не влияет.

При желании аксессуар можно заказать отдельно или сделать из подручных материалов. Вместо него надежнее использовать специальные защитные очки.

У доброй половины сверлильных станков на подошве имеются крепежные отверстия, но их можно легко сделать самому.

Обзор моделей СССР

Несмотря на то что в наши дни о технике времен СССР появилось много негативных отзывов, тем не менее станкостроение в эпоху СССР добилось значительных высот. В то время выпускалось практичное и функциональное оборудование. Причём это утверждение касается всех без исключения отраслей станкостроения. Именно поэтому старинные станки времён Советского Союза по сей день верой и правдой служат десяткам тысяч мастеров в СНГ и даже за её пределами. Эта техника отличается исключительным эксплуатационным ресурсом. Рассмотрим несколько самых популярных установок времён СССР.

2М112

Этот легендарный сверлильный станок выпускался на машиностроительном заводе в Кирове. Сверлильная машина была популярна в те годы и продолжает оставаться широко востребованной и сегодня. Её используют для сверления деталей и создания резьбы при работе с самыми различными металлами.

2М112 — по-настоящему универсальный аппарат. Он обрабатывает не только изделия из металла, но еще деревянные, пластмассовые и многие другие заготовки. С момента своего выпуска в советские времена этот станок буквально заполонил цеха мелких и крупных заводов, в наши дни они встречаются преимущественно в ремонтных сервисах и частных мастерских. На крупномасштабном производстве его тоже можно найти, но физическое устаревание оборудования ограничивает его потенциал в условиях серийной металлообработки.

Конструкция этого сверлильного станка отличается простотой в сочетании с высокой надежностью. Устройство несложно в управлении. Диаметр отверстий — до 12 мм, предельное удаление от торца шпинделя до поверхности стола 400 мм. Электрический двигатель высокой мощности 550 Вт, этой силы хватает для обеспечения наибольшей частоты вращения в пределах 4500 об/мин. Двигатель соединен с коробкой передач, позволяющей выбирать различные скорости вращения.

Габариты станка 790х375х950 мм, вес конструкции — 125 кг. Конечно, это не мобильной агрегат, и переносить его из одного производственного помещения в другое не представляется возможным. В то же время конструкция довольно жесткая, производительная и функциональная.

НС-12А

Станок с высокой жесткостью, массой 90-120 кг. Может формировать отверстия сечением до 16 мм и выдерживает самые серьезные нагрузки. Мощность электродвигателя 600 кВт, скорость работы 1400 об/мин — это очень хорошая производительность для небольших мастерских, при этом точность составляет 0,02 мм. В целом этот агрегат практичный, надежный в эксплуатации и производительный. На сегодняшний день востребован на малых производственных фирмах и в учебных классах.

2СС1М

Установка создавалась специально для перфорирования отверстий в изделиях из сплавов цветных металлов, а также стали и чугуна. Может применяться для неметаллических деталей. Инструмент нельзя назвать мощным, он рассчитан на 180 Вт, такой двигатель в советские годы ставили на стиральных машинках. Подходит для дома.

Шпиндель квадратный, поэтому точность невысока. Зато столик подвижный, благодаря чему обеспечивается необходимая высота сверления заготовки до 70 мм. При этом вес около 50 кг, поэтому установка более мобильна, чем остальные вышеописанные.

Можно утверждать, что мини-станки советской эпохи характеризовались оптимальным сочетанием прочности материалов, повышенной надежности и высокого КПД. Почти все инструменты были укомплектованы мощным мотором, ресурса которого хватало для работы с самыми прочными металлами и их сплавами. Советские инструменты прочны, долговечны и при этом ремонтопригодны. Именно поэтому промышленные и бытовые модели, произведенные несколько десятков лет назад, пребывают в распространении и в наше время.

Нюансы эксплуатации

Работа на любом сверлильном инструменте всегда связана с риском получения травм

Поэтому особое внимание нужно уделять соблюдению техники безопасности. Значительный риск для пользователя могут представлять:

• электропроводящие детали;
• элементы станка, которые в ходе проведения обработки передвигаются линейно либо вращаются;

Существуют базовые требования техники безопасности при работе на любом сверлильном оборудовании.

• Применение исключительно качественного и технически исправного инструмента.
• Использование станка строго по прямому предназначению.
• Контроль качества режущего основания. Оно должно быть идеально заточено с учетом особенностей материалов, в которых надо сделать перфорацию.
• В ходе работы инструмент перегревается, что ведёт к его быстрому износу. Чтобы свести к минимуму преждевременный выход из строя, нужно предусмотреть охлаждение станка при помощи прохладной воды либо специальных растворов.

Свои тонкости имеет создание отверстий глубиной свыше 5 диаметров рабочего инструмента. В этом случае во время формирования отверстий сверла необходимо время от времени извлекать, и освобождать незавершенное отверстие от накопившейся в нём стружки. Если этого не сделать, то высок риск заклинивания сверла.

В целом принцип работы на малогабаритных сверлильных установках не составляет особых сложностей. Соблюдение основных правил позволит эффективно применять станок для создания качественных перфораций без угрозы травмирования. Главное — следовать технике безопасности, и регулярно проводить профобслуживание.

Сверлильно-расточные станки с ЧПУ: особенности

Жесткая конструкции и высокая точность относятся к характерным качествам расточных станков, поэтому оснащение их ЧПУ особенно эффективно. Подобное оборудование позволяет выполнять расточные и сверлильные работы без предварительной разметки и использования кондукторов, зенкеровать и развертывать отверстия, производить чистовое фрезерование. Показатели точности существующих моделей отвечают повышенному (П) и высокому (В) классу по ГОСТ 8-82.

Парк расточного оборудования с ЧПУ представлен горизонтально-расточными, вертикально-расточными и координатно-расточными моделями. Наиболее распространены первые, в исполнении с поворотным столом и без задней стойки. Осевое перемещение инструмента реализуется посредством выдвижного шпинделя, а суппорт шпинделя планшайбы служит для осуществления радиальной подачи.

На оборудовании возможна обработка элементов заготовки, расположенных на противоположных гранях при повороте на 180°, растачивание и сверление отверстий с перпендикулярными осями (4-х координатная обработка). В чистовую операцию отверстия обрабатывают резцами, закрепленными в оснастке с микроподачей, или развертками, обеспечивающими лучшее качество и не требующими размерной настройки. В комплектацию включены резьбонарезные патроны, позволяющие нарезать резьбу более М6.

В состав главного привода входит асинхронный электродвигатель, часто двухскоростной, и многоступенчатая коробка скоростей с электромагнитными муфтами. В ряде моделей двигатель постоянного тока работает в комплексе с тиристорным регулятором числа оборотов и упрощенной коробкой скоростей. Шаговые и высокомоментные двигатели используются в приводах перемещения столов.

Применяемые закаленные направляющие качения обуславливают снижение и стабилизацию сил трения. Шариковые винтовые передачи вместе с направляющими качения определяют легкое страгивание и длительное сохранение паспортной точности рабочих перемещений. С целью уменьшения податливости и вибраций, неподвижные при обработке рабочие органы дополнительно фиксируют специальными зажимами.

Системы ЧПУ расточных станков разрешают задавать в программе перемещения по циклу в прямоугольных координатах, под углом к осям и управлять поворотом стола вокруг оси Z. УЧПУ обеспечивает отработку быстрых ходов со скоростью до 5 м/мин, допускает задание коррекции положения инструментов, исполнительных органов и ручной ввод задания с панели.

Лучший радиальный сверлильный станок

№ 4 — Белмаш RDP430-16F

Белмаш RDP430-16F

Эта модель сравнительно недорого стоит для своей категории, подходит для растачивания и зенкерования различных деталей, способна сделать как сквозное, так и глухое отверстие. Этот вариант отличается надежностью, но не самый удобный в использовании.

Стоимость этого радиального варианта начинается от 32000 рублей. Моделью не совсем удобно пользоваться: заготовку детали нужно закрепить на рабочем столе, но вот переключать скорость вращения сверла можно только переброской ремня (частота вращения варьируется от 500 до 2500 об/мин, всего 5 скоростей). Глубину сверления выбрать можно на рукояти устройства. Станок можно закрепить на верстаке, чтобы им было проще и комфортнее пользоваться. В комплекте идут тиски.

Тип двигателя асинхронный. Масса устройства составляет 55 кг. Рабочий стол имеет размеры 30х30 см. Максимальный диаметр сверла, которое можно использовать, составляет 50 мм. Главный недостаток модели — незначительная популярность.

Плюсы

• удобно пользоваться
• надежная фиксация на верстаке
• сравнительно недорогой
• простое управление
• позволяет установить большое сверло

Минусы

неудобная смена скорости

Цены на Белмаш RDP430-16F

Белмаш RDP430-16F

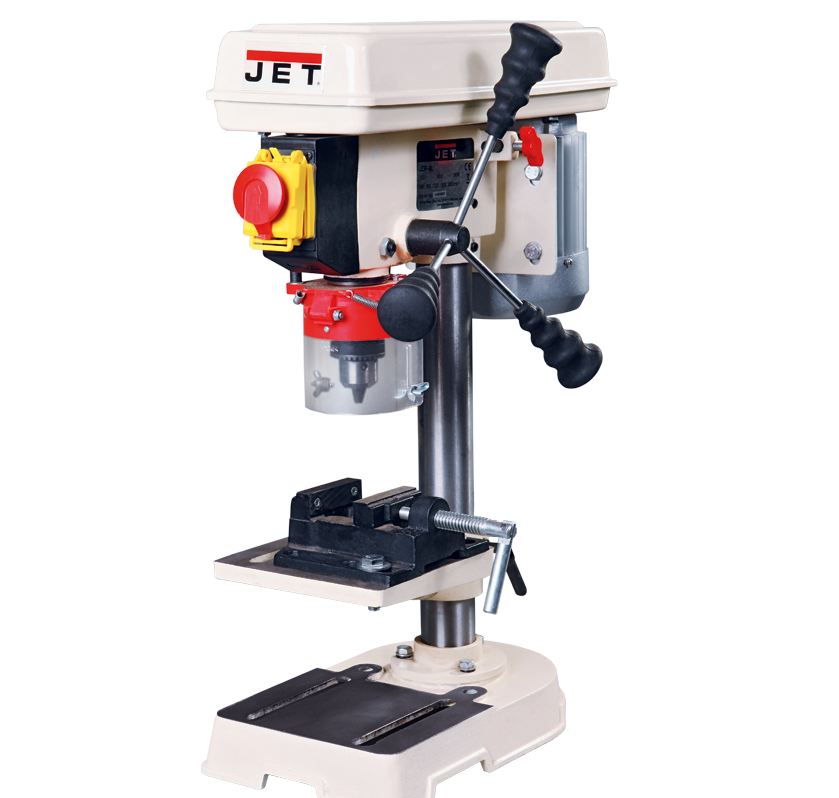

№ 3 — JET JDR-34

JET JDR-34

Этот вариант устанавливается на стол, отличается компактностью и сравнительно небольшой стоимостью. Безопасное и надежное устройство, имеющее прицельный лазер, тиски и защитное стекло.

Станок стоимостью 25 тысяч рублей, сравнительно недорогая модель мощностью 600 Вт. Максимальное количество оборотов составляет 2500 об/мин, всего — 5 скоростей. Но сверло можно поставить максимум на 16 мм. Двигатель электрического типа. Рабочий стол имеет размеры 23х22 см. Масса изделия равна 42 кг.

Этот станок достаточно часто выбирают для домашнего использования или скромного производства. Сверлит он аккуратно и легко выдерживает даже значительные нагрузки, способен долго поддерживать работу на больших оборотах. Хорошо защищает мастера от летящей стружки благодаря наличию защитного кожуха. В целом отличный вариант за свои деньги, который точно подойдет для домашнего использования.

Плюсы

• низкая цена
• компактные габариты
• высокая степень защиты
• достаточная мощность
• выдерживает большие нагрузки
• прицельный лазер

Минусы

можно использовать небольшие сверла

Цены на JET JDR-34

JET JDR-34

№ 2 — Optimum RB8S

Optimum D3009181 OPTIdrill RB8S

Мощный и удобный станок, который можно использовать и дома, и на небольшом производстве. Модель достаточно популярная за счет того, что позволяет без труда работать с различными материалами, даже со сталью.

Стоимость этого станка начинается от 39000 рублей. Но его цена полностью оправдана, так как устройство справляется почти с любыми материалами. В целом оно рассчитано на работу с крупными деталями. Вылет шпинделя можно отрегулировать. Частота его вращения варьируется в пределах 390-3000 оборотов в минуту. Всего 5 скоростей. Рабочий стол не громоздкий, его размеры — 26х26 см. Сам станок отличается большим весом — 62 кг. И установить на него можно сверло не более 16 мм диаметром. В целом неплохой вариант для тех, кто работает с большими деталями.

Плюсы

• большая мощность
• позволяет сверлить сталь
• удобное использование
• максимальное число оборотов 3000 в минуту
• не громоздкий

Минусы

большой вес

Цены на Optimum RB8S

Optimum RB8S

№ 1 — Энкор Корвет-48

Энкор Корвет-48

В своей категории этот полупрофессиональный станок получает звание лучшего в соотношении цены и качества. Его стоимость начинается от 20500 рублей, при этом модель достаточно мощная и отлично справится с поставленными перед ней задачами в домашних условиях.

Этот радиальный станок имеет мощность 550 Вт, выдает максимальное количество оборотов 2450 в минуту. Всего модель имеет 5 скоростей, позволяет использовать сверло диаметром 16 мм и способно просверлить отверстие глубиной 8 см. Электрический двигатель отличается надежностью, не требует особого обслуживания. Модель имеет компактный рабочий стол размером 23х21 см. Масса — всего 37 кг.

Эта модель станка имеет тиски, возможность наклона стола под нужный угол, а также защитное стекло. Отлично справляется с созданием как глухих, так и сквозных отверстий в дереве. Идеальный вариант для бытового использования.

Плюсы

• подвижный рабочий стол
• невысокая стоимость
• хорошее качество
• идеален для бытового использования
• компактный и легкий
• простое обслуживание

Минусы

двигатель плохо охлаждается

Как выбрать сверлильный станок для домашней мастерской?

Как же правильно выбрать сверлильный станок, если вы решили в своем гараже сделать мини-мастерскую или же планируете провести ряд работ на даче или дома? Чтобы подобрать оптимальную модель, придется учитывать целый ряд факторов.

Первым делом стоит учесть размеры помещения, предназначенного для мастерской, а также предполагаемый режим работы. Как правило, в бытовых условиях такой станок используется не постоянно, а периодически. Но иногда требуется и продолжительная работа устройства. В целом в этих случаях достаточно бытового или полупрофессионального варианта, который не имеет большой производительности. О профессиональном станке стоит думать только в случае, если станок будет использоваться активно каждый день. Такое устройство стоит дороже, но оно обладает высокими показателями производительности. Да и обычно позволяет создавать достаточно большие по диаметру отверстия.

Отверстия после сверлильного станка получаются точными и аккуратными

Словом, для начала ответьте на вопрос, как часто будет использоваться станок: более 2 часов в день (продолжительная периодичность) или менее (повторно-кратковременная, обычно в этом случае прибор используется всего по несколько минут). Помните, что бытовые приборы должны «отдыхать» по 5 минут через каждые 20 минут.

Следующий важный критерий — мощность. Если станок будет применяться постоянно, то его мощность должна быть более 600 Вт, а лучше — не менее 1000 Вт. Для бытовых целей достаточно агрегата мощностью до 600 Вт.

Сверла для сверлильного станка

Далее подумайте, какого размера отверстия вы будете создавать. Бытовые варианты вряд ли позволят вам использовать сверло диаметром более 16 мм (в редких случаях есть и исключения). А вот на профессиональные можно поставить и 60 мм. Для мелких отверстий нужно покупать скромный по габаритам станок под сверла до 6 мм — он будет точнее.

Важно учесть и то, с каким материалом вы планируете работать. Так, на станках можно создавать отверстия в металле, дереве или пластике

Но помните, что для работы с деревом или железным листом нужен станок мощностью не менее 600 Вт, а вот для того, чтобы сделать отверстия в толстом прочном металле нужно устройство не менее, чем на 1000 Вт.

Глубина отверстий тоже имеет значение. Она зависит от хода шпинделя. Этот показатель важен, если работать предстоит с толстыми заготовками. И, соответственно, чем они толще, тем мощнее должно быть устройство и тем больше должен быть ход шпинделя.

Подумайте и о размерах станка. Так, если работать предстоит в скромном по габаритам помещении (том же гараже), то выбирайте небольшой компактный агрегат. Также желательно, чтобы он не сильно шумел во время использования.

Радиально-сверлильные варианты позволят сверлить заготовки под нужным углом

Так что на них тоже стоит обратить внимание

Настольный сверлильный станок компактного класса 0,35кВт 230В JET JDP-8L

Важный параметр — безопасность. Станок должен иметь защитные экраны и кожухи. Они позволят избежать попадания образующейся во время работы стружки на оператора.

Особого внимания достоин и дополнительный функционал. Разные модели станков могут иметь и разные дополнительные функции. Но наличие каждой из них удорожает агрегат. Так что обязательно подумайте, нужны ли они вам или все же стоит взять максимально простое устройство, чтобы сэкономить деньги. Возможные полезные функции:

• реверс;
• подсветка;
• наклон рабочего стола для работы под углом;
• фрезерование;
• лазерный прицел;
• переключение скоростей.

Хороший вариант станка — тот, который имеет тиски, позволяющие надежно зафиксировать обрабатываемую заготовку. Хорошо, если они будут входить в комплект. Также можно выбрать модель с соответствующими пазами и установить тиски самостоятельно. Использование тисков — залог получения максимально точных отверстий.

Рейтинг сверлильных станков

Производители выпускают вертикальные, радиальные и сверлильно-фрезерные станки, которые отличаются техническими характеристиками, точностью при выполнении операций. Эксперты выполнили тестирование продукции известных брендов, сравнили полученные данные с заявленными характеристиками, оценили качество обработки. При составлении обзора учитывались мнения пользователей, профессиональных слесарей.

Особое внимание при анализе уделялось следующим параметрам:

• Мощность электродвигателя – чем выше показатель, тем быстрее можно выполнить сверление в толстом металле;
• Диаметр сверла – размеры патрона не безграничны. В бытовых целях достаточно сверлить отверстия 14-20 мм, на предприятии этот параметр достигает 60 мм;
• Вес и рабочие габариты – масса влияет на устойчивость, размеры – на возможность установки в условиях дефицита пространства;
• Безопасность – отлетающая стальная стружка может стать причиной серьезных травм;
• Функциональность – автоматизация, наличие реверса и нескольких скоростей делают оборудование универсальным и высокопроизводительным.

Не все модели смогли пройти экспертный контроль. Люфты, приводящие к деформации отверстий, неустойчивое основание, сильное биение патрона – механизмы с такими дефектами исключались из рейтинга.

Виды сверлильных станков

Виды сверлильных станков различаются в зависимости от их назначения и функционала. Наиболее многочисленной группой являются универсальные станки, используемые для сверления и обработки отверстий. Выделяют три вида универсальных станков:

• Горизонтально-сверлильные. Используются для горизонтальной обработки деталей и заготовок любых габаритов.
• Вертикально-сверлильные. Могут быть одношпиндельными или многошпиндельными. Используются для поточного производства, имеют возможность регулировки хода шпинделя.
• Радиально-сверлильные. Используются для сверления деталей под углом. Имеют возможность перемещения сверлильной головки в различных направлениях до 1280 миллиметров.

Вторая группа — специализированные станки, оборудованные множеством специальных приспособлений, что позволяет использовать их в крупносерийном производстве. К последней группе относятся станки специального вида, предназначенные для выполнения конкретных работ.

Чтобы купить сверлильный станок, полностью соответствующий ваши требованиям, нужно рассмотреть несколько факторов:

Ваше рабочее место.При выборе оборудования важно учесть, насколько ограничено пространство. Если вы планируете работать дома, вам подойдет легкий и компактный настольный станок с низким уровнем шума
Рекомендуется обратить внимание на радиально-сверлильные агрегаты, позволяющие выполнять работу под углом.
Если вы планируете установить станок в гараже, на такой критерий, как уровень шума, можно не обращать внимание

Важно лишь оценить размеры помещения
То же самое касается сверлильных станков, используемых для производственных нужд. Вам нужно будет рассчитать, какое количество агрегатов может быть установлено в помещении, и какой объем работы они должны выполнять. Для цехов и гаражей рекомендуется приобретать вертикально-сверлильное оборудование, которое позволяет решать широкий круг задач.

Материал изделия, который вы планируете обрабатывать.Существуют сверлильные станки, предназначенные для обработки дерева, стекла, металла, пластика, бетона. Многие модели способны выполнять работы по нескольким видам материалов.

Диаметр и глубина отверстия.У всех агрегатов есть ограничения по максимальному диаметру сверла, зажимаемого в патроне. Выбирая станок, подумайте, отверстия какого размера вы будете изготавливать. В магазине «РИНКОМ» вы можете подобрать сверлильные станки для сверления отверстий с максимальным диаметром до 200 мм, а также купить сверло для выбранного вами устройства.

Такая характеристика, как ход пиноли шпинделя, важна при выборе станков для сверления отверстий в материале, имеющем толщину более пяти сантиметров. Чем выше мощность агрегата, тем больше глубина выполняемых им отверстий.

Размеры обрабатываемых деталей.Для выбора станка важно оценить расстояние от шпинделя до рабочего стола. Тщательно проанализируйте, каким количеством свободного места располагает помещение, чтобы оценить возможность работы с габаритными заготовками.

Как часто вы планируете эксплуатировать станок.Существует два режима эксплуатации сверлильных станков. Первый — продолжительный режим, при котором агрегат работает по несколько часов в течение рабочего дня. Второй — повторно-кратковременный, при котором технику периодически отключают на несколько минут. В первом случае рекомендуется подбирать высокомощную технику (от 600 Вт и более) с возможностью сверления отверстий большого диаметра. Для нерегулярного использования можно приобрести станок мощностью до 600 Вт, который можно применять для работы по дереву и листовому металлу.

Фото №2: высокомощный станок ECO.100/4

Дополнительные функции.К дополнительным возможностям некоторых моделей сверлильных агрегатов относятся: устойчивость к коррозии, возможность наклона рабочей зоны, дополнительный комплект скоростей, переключатель скоростей, световой прицел.

Приспособления и оснастка для станков.Использование сверлильного оборудования невозможно без качественной оснастки, соответствующей определенным требованиям. Покупая станок, вам понадобится приобрести приспособления для установки заготовки. Для мелких заготовок используются тиски, для заготовок с габаритами более 10 сантиметров в ширину и длину понадобятся прихваты, а для заготовок в форме труб и шаров применяются призмы. Выбор оснастки зависит от того, какие работы вы будете выполнять, и какой материал использовать.

Какой сверлильный станок лучше всего купить

Самый простой станок – держатель для дрели Энкор 20090. Незаменим для тех, кто трудится у себя в гараже или мастерской. Минус – не подходит для больших объемов и автоматизации производственного процесса.

Для подмастерья, специализирующегося только на металлических заготовках разноплановых конфигураций, Metalmaster TDR-20 станет надежным помощником.

Если же цена пугает, хорошую альтернативу представляет Einhell BT-BD 501. Но они предназначены только для обработки металла. Для столярных дел лучше приобрести Hitachi B 16 RM.

Для тех, кому нужен точный и универсальный агрегат для обработки любого материала в условиях мелкого производства или для работы дома, идеальным кандидатом будет СОРОКИН 20.505. Выигрывает он по многим параметрам:

• универсальность;
• скоростные режимы;
• малогабаритность;
• точность работы;
• приемлемая цена.

В нашем рейтинге представлены отдельные модели, имеющие узкую специализацию – то, что надо для качественной обработки материала в масштабах конвейерного производства:

• металлообрабатывающее производство − Proma MDMR-100 1001000, для сверления и торцовки габаритных изделий – DWMA-25;
• стеклообрабатывающее производство – MultiDril;
• производство, связанное с изготовлением заготовок и самостоятельных деталей из алюминиевых профилей, − OMERSAN KDM-201;
• без агрегата KS-350 не обойтись подрядчику, работающему в сфере строительства, так как везде нужно быстро и качественно просверлить бетонную конструкцию.

Станок по металлу или дереву?

Современные сверлильные станки условно можно разделить на узкоспециализированные и универсальные. Первые предназначены для работы с каким-то одним материалом. Например, только с деревом. Вторые могут выполнять весь спектр работ по дереву, металлу, пластмассе и другим материалам. Узкоспециализированные чаще встречаются на производстве, а для бытового применения производители практически всегда предлагают универсальные модели.

При этом функциональность станка зависит от его вида.

Выделяют такие основные виды сверлильных станков:

Вертикально-сверлильные (колонные)

Шпиндель в таком станке находится в фиксированном положении относительно основания (станины), а его ось перемещается только вертикально. Применяется для обработки заготовок и деталей небольшого размера. Используется в ремонтных цехах и частных мастерских.

Примером такого сверлильного устройства может послужить станок швейцарского производителя JET JDP-17FM. Его конструкция изготавливается из серого чугуна, что наделяет этот агрегат дополнительным достоинством – низким уровнем вибрации.

При этом его рабочий стол имеет поворотный угол по 45 градусов в обе стороны. Кроме того, станки этого производителя оснащаются асинхронными двигателями, что обеспечивает им долговечность. Но за швейцарское качество нужно будет заплатить 23 тыс. грн.

Радиально-сверлильные

Главная его особенность – подвижность шпинделя. Его можно перемещать относительно заготовки в радиальном и круговом направлениях. Это позволяет делать отверстия в более крупных деталях. Также он незаменим, если нужно засверлить отверстия по дуге окружности. Чаще встречаются универсальные станки такого вида – на них можно работать с разными материалами. Применяются на больших предприятиях, при мелкосерийном производстве, а также в быту.

Примером такого агрегата может служить также станок от компании JET. При всей своей многофункциональности он еще и оснащен лазерным указателем оси сверления.

Горизонтально-сверлильные

Особенность этого вида агрегатов понятна из его названия. Он выполняет те же виды работ, что и вертикально-сверлильный, но в горизонтальной плоскости. Такой станок незаменим, если нужно делать очень глубокие отверстия в заготовках.

Своим названием этот вид станка обязан магнитной подушке, которая расположена в его основании. С ее помощью этот станок можно закрепить на любой металлоконструкции. Причем располагаться на такой заготовке он может вертикально, горизонтально и даже под углом. Незаменим для работы в местах, где обычный станок расположить не представляется возможным. Например, в судостроительстве. Высокая мобильность агрегата (весит от 15 до 60 кг) обеспечивает ему популярность среди специалистов, занимающихся строительством. Применяется как на больших производствах, так и в небольших частных мастерских.

Известными производителями магнитных сверлильных станков являются фирмы “Энкор”, Proma, Metabo и DeWalt.

Рейтинг лучших сверлильных станков

Фото	Название	Рейтинг	Цена
Лучший радиальный сверлильный станок
#1		Энкор Корвет-48	99 / 100 6 — голосов	Узнать цену
#2		Optimum D3009181 OPTIdrill RB8S	98 / 100 13 — голосов	Узнать цену
#3		JET JDR-34	97 / 100 3 — голоса	Узнать цену
#4		Белмаш RDP430-16F	96 / 100 12 — голосов	Узнать цену
Лучший вертикальный сверлильный станок
#1		Bosch PBD 40	99 / 100 13 — голосов	Узнать цену
#2		Энкор Корвет-45	98 / 100 4 — голоса	Узнать цену
#3		Зубр ЗСС-350	97 / 100 3 — голоса	Узнать цену
#4		RedVerg RD-4113	96 / 100 7 — голосов	Узнать цену
#5		Sturm! BD7037	95 / 100 6 — голосов	Узнать цену

Какой сверлильный станок вы бы выбрали или посоветовали?

Принять участие в опросе

Сверлильные станки бывают самыми разными, имеют несколько классификаций. О типах и разновидностях этих агрегатов мы поговорим ниже. А пока что предлагаем изучить список ТОП-9 моделей, которые есть на рынке и считаются одними из лучших по версии ряда пользователей. Для удобства изучения рейтинга мы разбили его на три категории.

Оснастка для станка

Чтобы станок был максимально полезным, важно не только выбрать сам агрегат, но и приобрести для него подходящую оснастку. Например, те же тиски, если их нет в комплекте

Лучше всего взять винтовой вариант, который позволяет добиться максимальной фиксации и высокой точности. Такие тиски обычно не люфтят. Закрепить их можно на рабочем столе станка. Кстати, тиски также могут иметь ряд функций — например, возможность поворота и фиксации в практически любом положении.

Есть тиски универсальные. Они дороже, чем винтовые, но в отличие от последних могут устанавливаться как вертикально, так и горизонтально.

Тиски для сверлильного станка

Для фиксации крупных элементов применяются так называемые прихваты. А для того, чтобы закрепить трубу или шаровидную деталь, потребуется призма. Если же нужно сверлить детали без разметки, стоит использовать кондукторы, которые направляют сверло и не дают ему уходить в сторону. Они позволяют получить высокоточные отверстия — даже точнее, чем при сверлении по разметке.

Метчики для сверлильного станка

Что еще может понадобиться? Это могут быть метчики, зенкера, развертки и другие элементы. Каждый из них используется для различного вида работ: например, метчики применяются для нарезки внутренней резьбы. Покупать их нужно, если вы планируете выполнять соответствующие работы.

НС-12А станок сверлильный настольный. Назначение и область применения

Станок предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Основные параметры сверлильного станка нс-12а:

• Максимальный диаметр сверления: Ø 12 мм
• Наибольшая глубина сверления: 100 мм
• Наибольшая высота обрабатываемой детали: 400 мм
• Расстояние от оси шпинделя до колонны (вылет шпинделя): 200 мм
• Скорость вращения шпинделя: 450, 710, 1400, 2500, 4500 об/мин
• Мощность электродвигателя: 0,65 кВт
• Масса станка: 120 кг

Шпиндельный узел

сверлильного станка нс-12 — самый сложный и точный узел в станке. Шпиндельный узел монтируется в шиндельной бабке. Основные детали шпиндельного узла:

• Шпиндель — вал, который вращается на 2-х радиально-упорных подшипниках внутри гильзы шпинделя;
• Гильза шпинделя (пиноль) — цилиндр, который смонтирован в шпиндельной бабке и имеет возможность осевого перемещения в пределах 100 мм.

Верхняя часть шпинделя имеет шлицы, для получения вращения от приемного шкива, нижняя часть имеет конус Морзе для крепления сверлильного патрона.

Шпиндель станка НС-12а получает пять скоростей вращения от пятиступенчатых шкивов привода, что обеспечивает выбор скоростей резания в диапазоне — 450, 710, 1400, 2500, 4500 об/мин.

Конец шпинделя

— наружный конус морзе КМ2, обозначение В18 по ГОСТ 9953 (Конусы инструментальные укороченные) — конус укороченный: D = 17,780 мм, длина конуса 37,0 мм.

Укороченному конусу В18 соответствует сверлильный трехкулачковый патрон 16-го типоразмера по ГОСТ 8522 (Патроны сверлильные трехкулачковые) с диапазоном зажима от 3 до 16 мм.

Пример условного обозначения сверлильного 3-х кулачкового патрона, типоразмера 16, с присоединительным конусным отверстием В18:

Патрон 16-В18 ГОСТ 8522-79

Конус Морзе инструментальный укороченный

Конус инструментальный — Конус Морзе — одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году.

Конус Морзе подразделяется на восемь размеров

— от КМ0 до КМ7 (на английском: MT0-MT7, на немецком: MK0-MK7).

Стандарты на конус Морзе: ГОСТ 25557 (Конусы инструментальные. Основные размеры), ISO 296, DIN 228. Конусы, изготовленные по дюймовым и метрическим стандартам, взаимозаменяемы во всём, кроме резьбы хвостовика.

Для многих применений длина конуса Морзе оказалась избыточной . Поэтому был введён стандарт на девять типоразмеров укороченных конусов Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), эти размеры получены удалением более толстой части конуса. Цифра в обозначении короткого конуса — диаметр толстой части конуса в мм.

Российский стандарт на укороченные конуса ГОСТ 9953

Конусы инструментов укороченные .

Российский стандарт на сверлильные патроны ГОСТ 8522

Патроны сверлильные трехкулачковые .

1. B7 — конус МорзеКМ0 , D = 7,067 мм;
2. B10 — конус МорзеКМ1 , D = 10,094 мм. Патрон4-В10 (0,5÷4 мм);
3. B12 — конус МорзеКМ1 , D = 12,065 мм. Патрон6-В12 (0,5÷6 мм), Патрон8-В12 (1÷8 мм);
4. B16 — конус МорзеКМ2 , D = 15,733 мм. Патрон10-В16 (1÷10 мм), Патрон13-В16 (1÷13 мм);
5. B18 — конус МорзеКМ2 , D = 17,780 мм. Патрон16-В18 (3÷16 мм);
6. B22 — конус МорзеКМ3 , D = 21,793 мм. Патрон20-В22 (5÷20 мм);
7. B24 — конус МорзеКМ3 , D = 23,825 мм;
8. B32 — конус МорзеКМ4 , D = 31,267 мм;
9. B45 — конус МорзеКМ5 , D = 44,399 мм.

Где D

— диаметр конуса в основной плоскости.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Отсчет глубины сверления производится по плоской шкале или упору.

Пятиступенчатые шкивы привода позволяют получать пять скоростей вращения шпинделя, что обеспечивает свободный выбор скоростей резания.

Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.

Станки НС-12А позволяют выполнять следующие операции:

• сверление
• зенкерование
• развертывание
• рассверливание
• нарезание резьб

Фото сверлильного станка НС-12а
