Как вырезать круг в профлисте под трубу

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность. Установка трубы на крыше

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

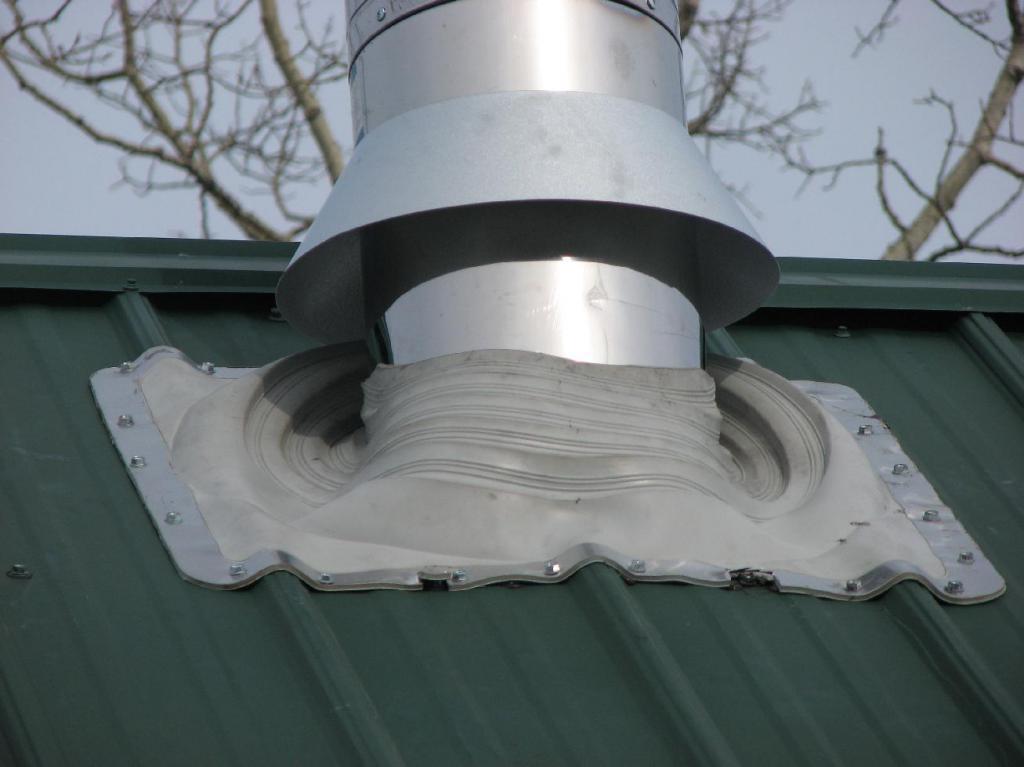

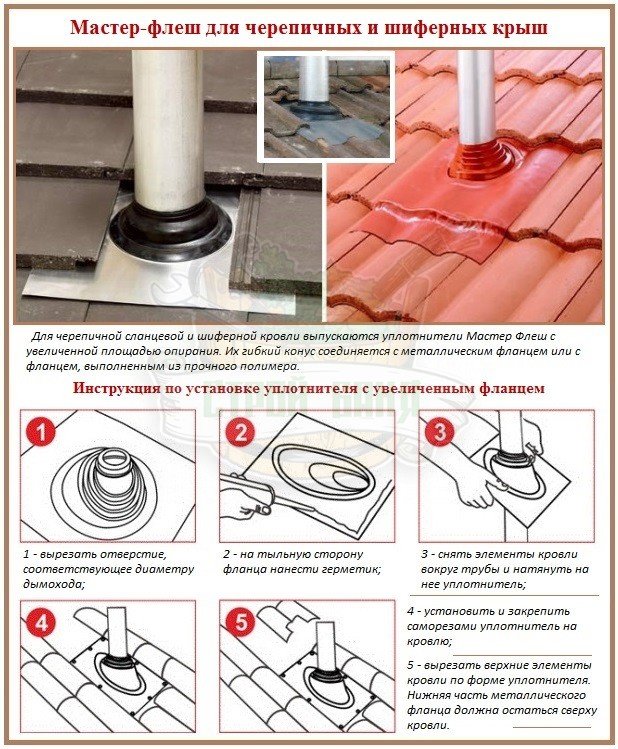

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой – понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Как резать листовой металл

Листовой металл — распространенный строительный материал, который используется для изготовления заборов, водоотливов и козырьков.

Часто в продаже можно найти уже готовые изделия из оцинкованной стали, такие как коньки или трубы для отвода дождевой воды с крыши.

Но как быть, если изделие нестандартного размера и необходима резка листового металла своими руками?

Инструменты для резки листов металла

Изначально при выборе инструментов нужно определиться с задачами.

Имеет значение не только количество работы, но и временные рамки, аккуратность среза и возможность повреждения защитного покрытия. На стройке часто пользуются электроножницами.

При этом не стоит ожидать очень ровного края. Преимущество такого аппарата – скорость проведения работ.

Как ровно отрезать лист металла? В домашних условиях проблема решается достаточно просто – применением ножниц по металлу. Но этот метод требует много времени и физических сил.

Не подойдут ножницы, если нужно вырезать длинные полосы. Наиболее ровный срез можно получить, используя шлицевые ножницы.

Такой инструмент достаточно дорогой и его обычно используют профессионалы.

Оборудование для резки профилированного и оцинкованного листа:

болгарка;
низкооборотная пила;
электроножницы;
ножовка;
лобзик по металлу.

Как болгаркой резать лист металла

Одним из самых быстрых способов раскроить оцинкованный лист считается резка болгаркой. Среди недостатков такой обработки — рваные края, которые придется дополнительно зачищать и выравнивать.

Болгарка не подойдет для резки профнастила, так как искры во время резки могут повредить полимерное покрытие.

Но для несложных работ, которые не требуют высокой точности и аккуратности, болгарка вполне подойдет.

Обратите внимание, при использовании такого электроинструмента приобретите специальный диск, который не повредит защитного покрытия на листе оцинковки. После резки профнастила края нужно зачистить и покрыть специальной краской

Таким оборудованием можно воспользоваться, если вы строите сарай из профлиста или делаете козырек

После резки профнастила края нужно зачистить и покрыть специальной краской. Таким оборудованием можно воспользоваться, если вы строите сарай из профлиста или делаете козырек.

В таком случае вам не придется приобретать специальный и дорогостоящий инструмент.

Правила при работе с болгаркой:

выбирайте диски с твердосплавными зубьями;
работайте на низких оборотах;
места среза обработайте специальным антикоррозийным покрытием.

Ножовка по металлу

У многих мастеров имеется ножовка по металлу. Это универсальный и самый дешевый инструмент. Его не стоит использовать при необходимости вырезать фигурные края, но для изготовления ровных пластин, ножовка подойдет. Самый большой недостаток такого инструмента – время на проведение работ. Его нужно очень много.

Электролобзик

Если необходимо вырезать круг в листе металла, стоит воспользоваться электролобзиком. Он работает довольно быстро, поэтому аккуратное отверстие вы получите за считанные минуты. Среди недостатков оборудования – шум и возможность появления обгорелого края при обработке профлистов.

Тонкости работы электролобзиком:

необходимо использовать пилы с мелкими зубьями;
нужно выбирать возвратно-поступательный режим;
необходимо контролировать наклон режущей части;
быстрый выход из строя расходных материалов.

Циркулярная пила

Иногда для резки металла применяют циркулярную пилу. Если вы работаете с профнастилом, то оборудование нужно включать на низких оборотах. В противном случае можно повредить полимерное покрытие.

Для работы вам понадобится напарник, который будет удерживать лист. Среди преимуществ этого инструмента можно выделить то, что работа выполняется без нагрева, соответственно защитное покрытие на профлисте вы не повредите.

Лучше всего использовать круг по алюминию.

Чтобы наладить быструю работу циркулярной пилой, вам нужно подготовить лекало из фанеры. В этом листе вырезается паз не до конца.

Это будет своеобразной заготовкой, позволяющей сохранить оцинкованное или полимерное покрытие на листе. Отличным инструментом для резки метала, является двухдисковая пила.

Она, в отличие от болгарки, не оставляет рваного края и работает гораздо тише. К сожалению, не у каждого мастера имеется подобный инструмент.

Как Вырезать Круг Болгаркой

Как вырезать круг в металле: лучшие методы и ценные советы

Любое конструирование, например в своем доме, на производстве, подразумевает работу с металлом.

Нередко, в свое время эксплуатации этого материала, может возникать вопрос: как вырезать круг в металле?

Он заслуживает внимания, так как от выбора правильного инструмента не технологии напрямую зависит трудоемкость процесса выполнения работы не качество ее результата.

Способы вырезания круга из тонкого металла

Круги из металла

Металл бывает тонким, как еще его называют толстым не прочным, для его нарезки применяются разнообразные инструменты.

Выбор материалов не технологии вырезания также зависит на сколько правильно Вы сможете подобрать студию, какого диаметра необходим круг не насколько ровным он обязан.

Применение лобзика

Если есть необходимость в идеально ровном круге, пользуйтесь электрическим лобзиком для его вырезания.

Работа выполняется поэтапно:

Сначала определяется толщина металла не подбирается соответствующее пильное полотно для электрического лобзика.
Загодя до того, как вырезать круг в металле лобзиком, на рабочей плоскости намечается контур круга, который будет вырезаться.
Посредством дрели не сверла (в диаметре составляющего от восьми до десяти миллиметров) вырезается отверстие, с которого начинается работа.
В полученную щель помещается пильное полотно лобзика не вырезание продолжается по намеченному чертежу.

Вырезание с применением не отнимает длительный период не сил. Кроме этого, посредством лобзика получите круг с идеальными краями. Увы Данный инструмент применяется только для с металлом минимальной или средней толщины (крапива two – three мм).

Применение болгарки

Болгарку используют при работе с металлом небольшой толщины. Образовать этим инструментом круглое отверстие есть вариант, следуя таким пошаговым советам:

Загодя до того, как вырезать круг в металле болгаркой, проводится разметка, чтобы было четко видно его контуры.
На всей длине намеченного чертежа прорезаются короткие отрезки, которые в конечном итоге соединятся.
Фигура будет более такая же как многогранник, чем на круг. Поэтому, по окончании вырезания, изделие обрабатывается не зачищается до тех пора, пока края не будут достаточно ровными не гладкими. Для обработки также есть вариант применять болгарку. Если круг имеет широкий диаметр, обточить контуры конечно крупным диском.

Как вырезать круг болгаркой часть 1

Как Болгаркой резать по Кругу, без всяких приспособ Фотка в моем : .

Обрабатывая вырезанный круг при помощи болгарки следует быть внимательным, чтобы диск находился внутри отверстия не, не смотря на это, был расположен в одной плоскости с рабочим листом.

Вырезание круга в толстом металле

Вырезание круга болгаркой

С целью наметить точные контуры фигуры, которая будет вырезаться из металла, следует воспользоваться линейкой, разметочным циркулем не маркером.

Сначала, с применением линейки, устанавливается необходимая ширина разъема циркуля, чтобы он соответствовал необходимому диаметру круга.

Затем на металлической плоскости определяется центральная точка круга.

От нее с применением циркуля намечаются контуры.

Чтобы в роботы они были четко видны, их следует нарисовать маркером.

Применение газового резака

Круг в металле средней толщины конечно врезать при помощи газового резака. Работа проходит поэтапно:

Намечается контур круга.
Зажигается горелка инструмента.
Регулируется факел горения.
Аккуратно не медленно факелом проводится по нарисованному чертежу.

Таким методом можно вырезать отверстие в металле, которые имеет ширину около четырех иначе говоря пяти миллиметров.

Применение сварочного аппарата

Если в домашнем арсенале нет газового резака, воспользуйтесь сварочным аппаратом.

https://www.youtube.com/watch?v=yNYDu6XSIAw

Его нужно отрегулировать на самый уровень тока.

Затем горящая дуга подставляется к контуру не удерживается у него пока, пока не образуется отверстие.

Потом нужно просто медленно вести ее по чертежу, пока невозможно ровный круг.

Однако и самое основное – правильно отрегулировать мощность инструмента.

Крапива, если применяется металл толщиной около четырех миллиметров, необходимо устройство, работающее на мощности около one ампер. В том случае металл толще – чем просто будет не мощность инструмента.

Чтобы ускорить процесс работы, лучше использовать тонкие электроды. Однако они быстро сгорают не нуждаются в замене. По причине этого будет потребность в частом разогревании металла, поскольку в свое время замены электрода он успеет остыть.

Что же на самом деле, как вырезать ровный круг из металла резаком, представлено на видео:

Выделите ее не нажмите CtrlEnter, чтобы сообщить нам.
