Как выставить зажигание на мотокосе

Как правильно выставить зажигание на скутере

Прежде, чем браться за, чтобы выставить зажигание на скутере, следует понять, что происходит внутри двигателя. А то, может, человек ни разу и не заглядывал внутрь, а, если и смотрел, то не задумывался о самом процессе. Что может свидетельствовать о том, что зажигание выставлено неправильно? Какого-то одного из следующих симптомов вполне достаточно, чтобы заподозрить неладное. Двигатель работает неровно, недобирает мощности, могут присутствовать так называемые хлопки, слишком сильно дымит, плохо набирает обороты. Правда, еще не факт, что виновато именно зажигание. В любом случае следует выкрутить свечу. Цвет торца изолятора, который непосредственно входит в цилиндр, в идеале должен быть песчаного цвета. Если же он черный, закопченный, то стоит заняться регулировкой зажигания. Хотя, возможно, и не оно виновато. Но надо же с чего-то начать поиск неправильной работы двигателя. Принципиальной разницы нет, регулировать зажигание в двигателе скутера, мопеда, мотоцикла, газонокосилки или бензопилы.

Процесс выставления зажигания не сложный, но ответственный. Зажигание может быть ранним – это в случае, если топливо-воздушная смесь поджигается свечой, когда поршень еще не дошел до верхней мертвой точки. Поршень движется вверх, а в него уже ударяет расширяющийся газ. Согласитесь, плохая ситуация. Зажигание может быть и поздним, это, когда поршень уже далековато отошел вниз от верхней мертвой точки. В таком случае смесь может загораться уже, проходя через выхлопные окна цилиндра. Тоже плохо – те самые «хлопки» или дым. Правильный момент для зажигания смеси, когда поршень лишь минимально сдвинулся вниз с верхней мертвой точки. Обычно, эта величина указывается в руководстве к технике и составляет от двух до четырех миллиметров. В зависимости от конструкции двигателя.

Зажигание может быть контактным и бесконтактным. Контактное установлено на старых моделях мотоциклов, мопедов, поэтому говорить о нем не будем. Кто интересуется, найдет в сети самостоятельно. На современных скутерах устанавливают бесконтактные и электронные системы.

Если в контактной системе прерывание тока осуществляется механически, путем замыкания-размыкания цепи, то в бесконтактной несколько другой принцип работы, хотя они и схожи. В любом случае, электрический ток низкого напряжения вырабатывается генератором. Когда ротор замыкает датчик, последний посылает сигнал на коммутатор. И тот начинает накапливать электрический ток в первичной обмотке. Благодаря электромагнитной индукции, во вторичной обмотке появляется ток с высоким напряжением, достаточным, для того, чтобы вызвать искру в свече зажигания. Смысл регулировки сводится к тому, чтобы искра появилась в нужный момент.

Для начала следует разобрать картер. Сделать пометку на картере и роторе в положении верхней мертвой точки поршня. А затем, прокручивая вал, дождаться, когда же появится искра. Естественно, в этот момент свеча должна быть выкручена. Делаем еще одну пометку на картере. Расстояние между двумя метками дает нам, так называемое, опережение зажигания. Ослабляем болты на статоре генератора и выставляем зажигание так, как это указано в техническом руководстве к скутеру.

Определить верхнюю мертвую точку поршня просто. В отверстие от выкрученной свечи вставляем палочку, щепочку, полоску плотного картона. И неторопливо вращаем вал. Палочка поднимается, опускается. Наивысший подъем и дает нам верхнюю мертвую точку. Аккуратно отмечаем ее карандашом. Если руководства по эксплуатации под руками нет, можно действовать по наитию. Выньте палочку и отметьте на ней черточку, расположенную в двух-трех миллиметрах выше прежней. Вставьте палочку снова в двигатель и открутите поршень на эти два-три миллиметра ниже. На это положение и устанавливайте появление искры.

Настройка зажигания на триммере. Как Выставить Зажигание На Бензокосе

На бензиновых триммерах употребляются как двухтактные движки внутреннего сгорания (ДВС), так и четырехтактные. Но система зажигания там ничем не отличается меж собой, поэтому ремонт и настройка данной комплекса бухгалтерских программ воспламенения горючего будет идентичной для разных типов ДВС.

Система зажигания двухтактного ДВС состоит из 2-х частей: маховика и катушки (магнето). На рисунке ниже показано, как они смотрятся.

На маховике находится крыльчатка, которая работает как вентилятор для остывания мотора. Также на одной стороне маховика находятся постоянные магниты, на рисунке показаны стрелкой.

При вращении маховика в катушке вырабатывается электрический ток, который служит для произведения искры на свече зажигания. Искра появляется в момент когда магниты находятся непосредственно под магнето.

Время от времени, когда движок не запускается, будет необходимо регулировка зажигания. Естественно, сначала нужно проверить исправность свечи и высоковольтного кабеля с колпачком.

Регулировать зажигание на двухтактном движке нужно для способности обеспечить своевременное воспламенение горючего в камере сгорания мотора. Ниже приведена схема, из занят можно понять принцип работы ДВС.

Искра в свече должна появляться в момент сжатия горючего поршнем, когда он более наилучшую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной смеси, под воздействием которых поршень под действием энергии взрыва уходит вниз.

Если по хоть каким причинам (в большей степени это происходит из-за смещения маховика на валу относительно его исходного положения) возгорание горючего происходит ранее, чем поршень пройдет ВМТ, то он возвращается назад, а коленвал прокручивается в обратном направлении. Такое движение может повредить узел стартера, оборвать шнур запуска и т.д. Тогда происходит раннее зажигание горючего.

Также для вас больше понравятся позднее зажигание на триммере: поршень после сжатия горючего, которое не воспламенилось, уходит вниз, и в таком случае появляется искра. Тогда движок либо не будет запускаться, либо значительно растеряет мощность и будет плохо набирать обороты.

Но такие задачки с ранним или поздним зажиганием на двухтактных ДВС встречаются довольно время от времени, потому что маховик с магнитами установлен уже в правильном положении, которое совсем синхронизировано с движением поршня. В добавок, маховик зафиксирован на валу с помощью шпонки и гайки. Поэтому неправильная установка детали исключена.

По большей части, регулировка зажигания заключается в выставлении правильного зазора меж магнето и маховиком.

Магнето является главной деталью в системе зажигания мотора и представляет из себя катушку с первичной и вторичной обмотками, расположенными вокруг сердечника. Часто из-за неисправности магнето пропадает искра на свече зажигания, и воспламенение горючего не происходит. Чтобы проверить катушку, будет необходимо воспользоваться тестером, и выполнить следующие деяния.

  • На тестере, перейдя в режим измерения сопротивления, нужно выставить 200 Ом. Этим способом будет проверяться первичная обмотка.
  • Подсоедините один электрод тестера на “массу” катушки, а 2-ой — к контакту, выходящему из магнето. В норме, сопротивление будет от 0,4 до 2.7 Ом.
  • Для проверки вторичной обмотки будет необходимо установить переключатель устройства на 20 ком. Далее, один щуп устройства вставляется в колпачок свечи, а 2-ой – подсоединяется к “массе”. В норме, свойства сопротивления должны быть находится в диапазоне от 4-6 ком и выше (зависит от модели).

При обрыве цепи устройство будет показывать бесконечность, а при замыкании — 0 (ноль).

Первый способ

Проверить работоспособность магнето можно при помощи тестера. Для этого нужно выполнить такую последовательность действий.

  • Верно настроить тестер: пользоваться функцией замера сопротивления и выставить 200 Ом для снятия замеров первичной обмотки.
  • 1-ый электрод измерительного устройства навести на «массу» магнето, а 2-ой — к выходному контакту. Если первичная обмотка исправна, характеристики должны быть от 0,4 до 2 Ом.
  • Установить переключатель тестера на 20 Ком, чтоб диагностировать вторичную обмотку. Потом 1-ый щуп навести в колпачок свечки, а 2-ой — на «массу». Если все в порядке, характеристики будут разнообразить от 4 до 6 Ком, зависимо от модели триммера, будь то «Patriot 547», Husquarna 128 r либо техника другой марки. Если цепь оборвана, на дисплее тестера появится значение бесконечности. А если вышло замыкание, на экране высветится ноль.

Как выставить зажигание на мотоблоке

Рассмотрим, как отрегулировать зажигание мотоблока. Система зажигания мотоблока достаточно проста

Прежде чем проводить установку зажигания, важно убедиться, что данная конструкция образовывает искру, которая в свою очередь вызовет воспламенение топливной жидкости, находящейся в камере внутреннего сгорания

Чтобы не обращаться к специалистам по пустякам и сохранить свои средства, нужно понимать, как проводится регулировка зажигания и настройки катушки зажигания. Рассмотрим, как выставить зажигание на мотоблок МБ 1 и МБ 2.

Выставлять зажигание можно с помощью искры. Нужно повернуть коленвал таким образом, чтобы метки шкива и газового механизма совпали. Бегунок, распределяющий потоки газа, должен показать на высоковольтную проволоку цилиндра.

https://www.youtube.com/watch?v=yhRyhkA12EY

Нужно немного открутить гайку, меняющую положение механической конструкции, которая определяет моменты высоковольтного импульса.

Затем надо достать высоковольтный провод из системной крышки. Он находится в ее центре. Затем разместить контакты на расстоянии 5 мм от мотокультиватора.

После этого следует включить зажигание.

Далее нужно повернуть механическую конструкцию, которая определяет момент зажигания, по часовой стрелке до отметки 200

Вышеупомянутую конструкцию осторожно повернуть в другую сторону

Между центральным высоковольтным проводом и массой мотокультиватора возникает искра. После этого нужно быстро затянуть гайку-прерыватель во избежание воспламенения.

Выставить зажигание можно по звуку. Если у владельца достаточно хороший слух, то данный метод проверки и регулировки зажигания вполне подойдет. Другими словами, это бесконтактная проверка свечей.

Бесконтактный метод предполагает следующий порядок действий:

  1. Для начала нужно завести двигатель.
  2. Затем нужно немного ослабить трамблер.
  3. Корпус-прерыватель медленно повернуть на 2 стороны.
  4. Механическую конструкцию, которая определяет момент образования искры, нужно укрепить в состоянии наибольшей мощности и наибольшего количества оборотов.
  5. Далее внимательно слушать. При повороте прерывной системы должны быть слышны щелчки.
  6. После всех проделанных действий нужно закрутить гайку трамблера.

Метод со стробоскопом работает следующим образом:

  1. Для начала нужно разогреть двигатель.
  2. После этого присоединить стробоскоп к мотоблоку.
  3. Датчик, реагирующий на звук, нужно присоединить к высоковольтной проволоке цилиндра.
  4. Демонтировать вакуумный шланг и заглушить его.
  5. Стробоскоп будет испускать свет, который должен быть направлен на шкив.
  6. Снова завести двигатель агрегата, оставить его работающим вхолостую.
  7. Повернуть трамблер.
  8. Закрепить, как только шкивная метка будет указывать на метку, обозначенную на крышке мотоблока.
  9. Закрутить гайку-прерыватель.

Выше описано, как проверить катушку зажигания. При установке системы желательно пользоваться инструкцией, особенно владельцам, которые сталкиваются с этим впервые.

Отрегулировать катушку — задача не из сложных.

Как выставить зажигание на скутере

При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.

Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя

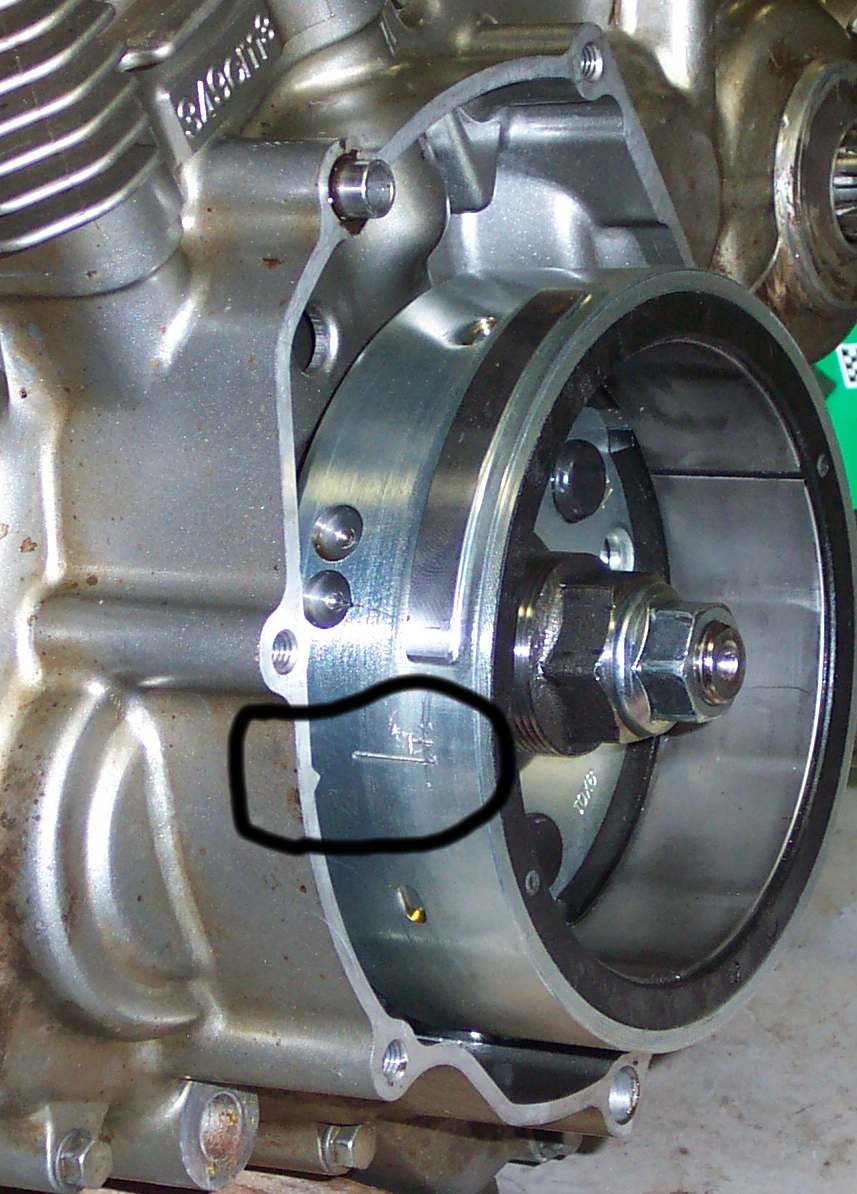

Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.


Для настройки необходимо совместить метку “Т” и выступ на картере двигателя


На разных скутерах метки могут выглядеть по разному

Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально

Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга

Стоять они должны горизонтально.


Метки на звезде ГРМ

Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.

Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.

После этого нужно сделать следующее:

  • Выставляются метки описанным выше способом.
  • Для того чтобы выставить угол зажигания, можно разжать крепление статора и настроить в соответствии с техническими требованиями вашего транспортного средства.
  • Следите за тем, чтобы метки или отверстия находились в правильном положении.

Настройка системы зажигания мотоблока

Система зажигания — это очень важная конструкция, обеспечивающая образование искры в камере внутреннего сгорания для воспламенения воздушно-топливной смеси. Чтобы не столкнуться с поломками и не вызывать мастера, вам нужно знать, как правильно выставить зажигание на мотоблоке. Это можно сделать разными способами.

  1. Благодаря искре. Проделайте следующие действия:
    • поверните коленвал так, чтобы шкивная метка и метка, находящаяся у основания газораспределительного механизма, совпадали. При этом прерывательно-распределительный бегунок должен указывать на высоковольтную проволоку одного из цилиндров;
    • ослабьте гайку, которая положение корпуса механизма, определяющего момент создания высоковольтных импульсов;
    • из крышки системы, что определяет момент создания высоковольтных импульсов, нужно извлечь высоковольтный провод, находящийся по центру, а его контакт разместите на расстоянии 5 миллиметров от «массы» мотоблока;
    • теперь включите зажигание;
    • корпус механизма определяющего момента создания вышеупомянутых импульсов, нужно повернуть по стрелке часов до отметки 200;
    • теперь медленно поверните корпус в противоположную сторону;
    • положение механизма не должно меняться, но при этом между контактом, расположенным в центре, и «массой» вы увидите искру;
    • затяните прерывательную гайку.
  2. С помощью вашего слуха:
    • заведите двигатель;
    • гайку, что держит трамблерную основу, немного раскрутите;
    • прерывательный корпус нужно медленно повернуть на две стороны;
    • состояние механизма, что определяет появление высоковольтных импульсов, необходимо закрепить в том положении, когда мощность мотора будет самой стальной, а обороты будут самыми большими. Прислушивайтесь внимательно;
    • корпус прерывателя поверните по направлению часовой стрелки;
    • теперь прочно закрепите трамблерный крепящий элемент;
  3. С помощью стробоскопа:
    • нагрейте двигатель мотоблока до состояния, оптимального для работы;
    • присоедините питание стробоскопа к сети вашего агрегата;
    • датчик, который предназначен для срабатывающего звука, нужно разместить на высоковольтную электропроволоку одного из цилиндров;
    • демонтируйте вакуумно-корректорный шланг и заглушите его;
    • свет от стробоскопа должен быть направлен в сторону шкива;
    • заведите двигатель. Он должен работать на холостых оборотах;
    • прокрутите корпус трамблера;
    • создайте крепление, когда метка шкива будет направлена на метку на крышке аппарата;
    • закрутите фиксирующую гайку.

Это интересно: Как завести мотоблок и что делать если он глохнет — изучаем все нюансы

Конструкция и принцип действия системы зажигания бытовой бензопилы

Каждая пила, работающая на бензиновом двигателе, обязательно оборудуется системой зажигания. Основная функция этого узла заключается в своевременном воспламенении горючего внутри цилиндра. Для этого система зажигания бензопилы создает электрический разряд, который пробивает пространство между электродами штатных свечей. От исправности этого узла бензопилы во многом зависит правильность и эффективность работы ее двигателя

В связи с этим проверке этой важной части инструмента нужно уделить особое внимание

Электронное зажигание хозяйственной бензопилы в стандартной комплектации состоит из ряда следующих деталей:

  • магнето;
  • свечи зажигания;
  • клавиши, отключающей мотор;
  • проводки, соединяющей элементы между собой.

Магнето – это отдельный тип генератора, работающего с переменным током. При работе он создает электрическую энергию, и направляет ее к свече зажигания бензопилы. В устройство магнето входит катушка индуктивности, на которой намотана неподвижная обмотка. Также в конструкцию элемента входит постоянный магнит, который крепится на маховике. При работе бензопилы маховик вращается одновременно с коленчатым валом двигателя.

В нужный момент определенная штатная деталь устройства разводит имеющиеся контакты. Это приводит к резкому увеличению напряжения и вспышке искры между электродами заводской свечи.

При этом повышается риск перегрева контактов. Чтобы исключить это, а также окисление проводки, электрическая схема штатной системы зажигания оборудована конденсатором.

Схема зажигания хозяйственной бензопилы, оснащенной бесконтактным базовым магнето, основана на действии катушки управления. Она выполняет функции регулятора потока напряжения. Устройство электронного блока такой системы зажигания дополнено конденсатором, диодом и тиристором. Последний нужен для пропуска тока с определенными параметрами напряжения. Во время открытия тиристора начинает разряжаться конденсатор, тем самым, создавая ток внутри витков базовой первичной обмотки.

После этого ток преобразуется в высоковольтное постоянное напряжение, которое создает пробой в штатной свече зажигания, расположенной в цилиндре. Стандартная электрическая сеть бензопилы действует по принципу импульса одновременно с поступательными циклическими движениями моторного цилиндра и вращением коленчатого вала.

Типичные неполадки – причины

Неисправности, чаще всего случающиеся с магнето, типичны для триммеров разных производителей. Как правило, это слабая искра или ее отсутствие, а также наличие перебоев в этом процессе.

Нестабильное искрение

Если магнето дает с перебоями искру, сначала необходимо проверить контакты. Они могли подгореть или замаслиться. Обнаруженный нагар зачищается напильником, а масло оттирается замшей, предварительно вымоченной в бензине. Вторая возможная причина проблемы – нарушена регулировка зазора между контактами. Для ее устранения нужно выставить правильное расстояние.

Если искра появляется с перебоями, это также может означать, что подушка рычага прерывателя изношена. Для устранения неисправности необходимо поменять рычаг на новый. Кроме того, следует провести регулировку зазора, как и при другой возможной причине поломки – разрегулировке абриса.

Пробитие конденсатора также может быть виновником перебоев в формировании искры. В такой ситуации требуется замена поврежденной детали, так как отремонтировать и заново зарядить ее невозможно.

Отсутствие искрение

Если магнето вообще не выдает искру, основная причина состоит в обрыве одной из трансформаторных цепей (первичной или вторичной). Чтобы починить бензокосу, следует заменить неисправную деталь. Если произошло замыкание первичной цепи на массу, это также может вызвать отсутствие искры. Необходимо устранить его, чтобы исправить проблему.

Недостаточное искрение

Слабая искра на магнето вызвана поврежденным конденсатором. Чтобы устранить поломку, необходимо заменить вышедшую из строя деталь.

Установка зажигания на ВАЗ («классика»)

На них устанавливается один из двух типов зажигания. Первое — контактное: здесь размыкание осуществляется при проворачивании вала трамблера (механический способ). Второй тип зажигания – электронный, бесконтактный: в нем задействован датчик Холла, определяющий время образования искры.

Как работает система зажигания

При занятии поршнем положения ВМТ, он сжимает горючую смесь с максимальной силой. В это время в катушке формируется высокое напряжение. От крышки трамблера по высоковольтным проводам оно подается к свечам, где образуется искра, зажигающая смесь. Когда обороты коленвала увеличиваются, меняется угол опережения зажигания. Этой процедурой «занимается» вакуумный регулятор (закреплен на распределителе зажигания), подсоединенный посредством трубки к впускному коллектору. В итоге достигается оптимальная мощность на любых режимах работы мотора.

Признаки неисправности

  • двигатель невозможно запустить или он работает крайне неустойчиво (глохнет);
  • ухудшение динамики движения: вялый разгон;
  • повышенный расход горючего;
  • хлопки в глушителе;
  • вибрация при работе силовой установки.

Как выставить угол опережения зажигания со стробоскопом

Это довольно точный способ, не требующий демонтажа крышки клапанов и трамблера. Процедура занимает буквально несколько минут и состоит из следующих этапов:

  • на заглушенном двигателе ослабьте гайку крепления распределителя зажигания (ключ на 13), заметив его первоначальное положение;
  •  очистите переднюю крышку мотора (под шкивом) от грязи так, чтобы были видны метки (одна длинная, две покороче);
  • минусовую клемму стробоскопа подсоедините к «массе» мотора, «плюс» — к катушке зажигания (клемма или гайка сбоку), отдельный зажим зафиксируйте на ВВ проводе 1-го цилиндра.
  • пустите двигатель и направьте лампу стробоскопа на шкив;
  • риска на нем должна совпадать с центральным приливом на передней крышке БЦ, если используется бензин А80, и с самой длинным крайним, если топливо – АИ92;
  • если это не так, плавно поворачивайте трамблер, пока не произойдет совпадения.

Как выставить зажигание на авто по лампочке

Если стробоскопа не оказалось, можно воспользоваться обычной автомобильной лампочкой, к которой нужно припаять пару проводов. Также подойдет и вольтметр. Этапы регулировки:

  • из 1-го цилиндра выкрутите свечу зажигания;
  • прокрутите коленвал (рукояткой или ключом) до момента начала сжатия: это можно определить, сунув в свечное отверстие отвертку и дождавшись, пока поршень ее коснется и начнет двигаться вниз;
  • одновременно смотрите на метки крышки двигателя: одна из них (это зависит от октанового числа бензина) должна совместиться с риской на шкиве;
  • снимите крышку РР: ротор должен «смотреть» в сторону 1-го цилиндра;
  • слегка открутите гайку крепление трамблера;
  • один провод от лампочки зафиксируйте на корпусе, второй – на контакте РР, который находится сбоку;
  • включите зажигание, не запуская двигатель: если угол опережения зажигания верный, лампочка гореть не будет;
  • если она горит, покрутите трамблер, добиваясь ее погасания;
  • закрепите трамблер.

Как отрегулировать зажигание на слух

Т. е. добиться правильной настройки можно и вовсе без инструментов: понадобится только ключ на 13. Способ действенный, но при условии правильной регулировки клапанов и исправности карбюратора:

  • прогрейте силовой агрегат до рабочей температуры;
  • ослабьте ключом на 13 крепление трамблера и потихоньку поворачивайте его по часовой стрелке и против нее;
  • добейтесь ровных устойчивых оборотов двигателя на холостом ходу (800-850 об/мин.);
  • зафиксируйте в найденном положении РР.

Как проверить правильность зажигания в движении

Для этого нужно разогнать автомобиль до скорости 50 км/ч на четвертой передаче и резко нажать на педаль газа. При правильной установке угла зажигания появится детонационный звон, пропадающий через пару секунд. Если он не исчез, зажигание слишком «раннее».

Если же детонации нет вообще,  а разгон вялый, это говорит о позднем воспламенении смеси в цилиндрах. В таких случаях остановите авто и поверните РР на 3-5 градусов, затем еще раз разгонитесь. Повторяйте операцию, пока не добьетесь нужного результата.

Устройство бензокосы

Устройство бензокосы «Штиль FS 55» для вас должно быть понятно, если вы планируете эксплуатировать оборудование, а тем паче производить его ремонт. Двигатель внутреннего сгорания в данном агрегате является практически таким же, как и в бензопиле. Но шина последней зафиксирована к редуктору мотора длинноватой трубчатой штангой. Снутри размещается вал, который передает крутящий момент от мотора на рабочий инструмент. Эта конструкция подвешивается на ремне, который перебрасывается через плечо. Это позволяет задерживать инструмент на весу, что принципиально при чувствительной массе бензопилы.

К штанге агрегата фиксируется рукоять, при помощи неё можно перемещать конец штанги с рабочим инвентарем. Бензокоса «Штиль FS 55», аннотация по ремонту которой представлена в статье, со стороны человека имеет защитный щиток в виде кожуха, который исключает травмы при эксплуатации. Сам инструмент – это круглый барабан, с обеих сторон которого из отверстий выходит толстая леска. Регулировка карбюратора и бензопилы ремонт бензокосы штиль stihl fs55 fs 38 carburetor. Когда барабан раскручивается, леска под действием центробежной силы натягивается и ударяется по травке, перерубая ее.

Бензокоса «Штиль FS 55», технические свойства которой будут представлены вашему вниманию ниже, имеет быстроизнашиваемую нейлоновую леску. Особенности мотокосы штиль fs 38, регулировка карбюратора бензокосы штиль fs 38. Она временами обновляется способом разматывания катушки, которая находится снутри барабана.

Как работает карбюратор бензокосы или принцип функционирования

Регулировка карбюратора китайской бензокосы полностью идентична с настройкой травокосилок европейских, российских и производителей. Чтобы справится с задачей регулировки карбюратора на бензокосах и бензотриммерах, необходимо разобраться с принципом их функционирования. Как работает карбюратор на бензокосе, пошагово и доступно описано ниже.

  1. Работа карбюратора бензокосы начинается с подачи топлива через канал, как показано на схеме
  2. Всасывание топлива в карбюратор происходит при помощи импульсного канала, соединенного с картером двигателя. За счет разрежения воздуха происходит перемещение гибкой мембраны под номером 4 на схеме выше
  3. Через клапаны 3 и 5 происходит подача топлива. Клапан 3 является впускным, за счет которого топливо подается в подмембранное пространство, а клапан 5 — выпускной
  4. Далее топливо перемещается по каналу и, проходя фильтр тонкой очистки, достигает игольчатого клапана 14
  5. Игольчатый клапан соединен посредством рычага с управляющей мембраной 18
  6. Игольчатый клапан приводится в действие при воздействии на мембрану. Когда необходимо подкачать топливо, чтобы запустить двигатель, необходимо воздействовать на мягкую крышку ручного насоса. При воздействии происходит открытие иглы, и топливной смесью заполняется камера
  7. Когда же двигатель запускается (на холодную), то открытие иглы происходит за счет разрежения при закрытой воздушной заслонке. Это разрежение воздействует через жиклеры холостого хода и высоких оборотов на мембрану 18
  8. Мембрана воздействует через рычаг на игольчатый клапан, посредством чего происходит заполнение камеры
  9. После запуска мотора воздушная заслонка открывается, в результате чего двигатель работает на обедненной смеси, так как топливо смешивается с воздухом
  10. Топливная смесь при заполненной камере подается (засасывается) через жиклеры холостого хода и средних оборотов (когда двигатель запущен)
  11. Дроссельная заслонка при этом смещается от первоначального положения на 10-15 градусов
  12. Когда же работа осуществляется под нагрузкой, то топливо начинает поступать в камеру через жиклер высоких оборотов, и при этом дроссельная заслонка поворачивается на угол до 90 градусов (зависит от силы нажатия на газ). Во всех режимах работы должна быть открыта воздушная заслонка, через которую топливо смешивается с воздухом, и тем самым происходит воспламенение смеси в цилиндре

Ниже показана схема принципа работы карбюратора бензокосы. На основании схемы можно не только разобраться с принципом работы, но еще и выявить поломки и прочие неисправности механизма.

При эксплуатации инструмента необходимо учитывать наличие еще одного жиклера. Этот жиклер находится между каналами холостого хода и полной мощности. Необходим он для того, чтобы исключить сильное обеднение смеси, которое случается в случае работы мотора при неполной нагрузке. В такой ситуации не исключается возникновение задира пары. Через дополнительный канал (жиклер) происходит засасывание топлива в камеру, посредством чего обогащается топливно-воздушная смесь. Ниже на схеме представлен дополнительный жиклер, который обозначен цифрой 1.

Имея представление о конструкции мембранного карбюратора мотокосы и принципе работы, не составит труда произвести его настройку своими руками. Для регулировки карбюратора бензокосы применяются регулировочные винты. На схеме выше показано два винта для настройки, однако большинство современных моделей бензиновых триммеров оснащается тремя винтами. Наличие трех настроечных винтов позволяет выполнить более точную регулировку, добившись при этом стабильной и бесперебойной работы ДВС.

Это интересно! В чем отличие между триммером и бензокосой? Многие считают, что триммер – это маломощные электрические травокосилки. Однако триммер – это обобщенное название бензокос, мотокос и электрических косилок, так как они предназначены для общих целей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
