Как закрепить косилку на мотоблок

Какие косилки собирают мастера

При сборке самодельной косы для мотоблока обычно пользуются подручным материалом, который давно валяется в сарае или остается от какого либо сломанного прибора. Ведь главная цель при создании косилки своими руками, это сэкономить деньги и добиться при этом максимального результата. Один использует для сбора такой конструкции цепь от бензопилы, второй Модели, придуманные простыми читателями порой удивляют своей простотой и задумкой конструкцией даже профессионалов.

Косилки, которые собирают своими руками обычно фронтального типа и имеют конструкции:

Роторные косилки
Сегментные косилки
Косилка-повозка

При сборке за основу такой самодельной конструкции часто применяют конструкций заводских моделей. Многие детали можно приобрести в магазинах и использовать в своей конструкции. Да и схемы таких моделей легко можно найти в интернете, а работу увидеть на видео. А прочность заводских моделей косилок для мотоблока уже проверенна временем. Единственное что стоит отметить, что в сельской местности это сделать практически невозможно. Поэтому зачастую используют металлолом.

Основанием для роторной и сегментной косилки является сварная рама. Ее варят из металлических уголков, которые есть под рукой, но стандартно берут 4х4 см. На раму крепят корпуса подшипников для колесной оси. А дальше уже делают саму рабочую часть косилки, того вида которую вы выбрали.

Фронтальная косилка для мотоблока – конструктивные особенности

Такая навесная косилка для мотоблока используется преимущественно для работы вместе с тяжелой техникой, оборудованной системой водяного охлаждения. Основные задачи, с которыми призвана справляться фронтальная косилка на мотоблок – это скашивания большого количества высоких и толстых сорняков, удаление кустарников, заготовка крупных объемов сена.

Некоторые модели фронтального оборудования предварительно оснащены граблями, благодаря чему работа мотоблока с косилкой этого типа позволяет собирать скошенную траву в войлоки, упрощая, таким образом, процесс работы на участке. В боковых частях фронтальных косилок для мотоблоков есть отдельные салазки, перемещение которых позволяет регулировать высоту скашивания травы. В комплектацию большинства моделей навесного оборудования этого типа входит специальные шкивы, заменяющие штатные элементы мотоблоков.

Виды косилок для мотоблока

Выделяют несколько видов косилок, подробное описание которых будет приведено ниже:

роторные;
сегментные;
косилка-повозка.

Каждый из видов техники имеет свои особенности и предназначен для выполнения работы определенной сложности.

Роторные

Роторная газонокосилка – идеальный вариант для дачного участка. В ее функционировании заложен принцип косы: благодаря вращению встроенных ножек на огромной скорости образуется довольно мощный воздушный поток, который втягивает траву внутрь конструкции либо откидывает ее в другую сторону.

Выделяют 2 типа роторных газонокосилок:

Электрические. Преимуществом такого аппарата является бесшумность, экологичность. Механизм довольно легкий, имеет невысокую стоимость, прост в эксплуатации. Минусом инструмента является его привязка к розетке или другому источнику питания. Как правило, такие косилки имеют небольшую мощность. Электрический аппарат может подойти владельцам небольших газонов.
Бензиновые. С таким агрегатом вам не страшны никакие заросли и территории. Косилка обладает высокой мощностью, у нее нет привязки к источнику питания. К минусам модели можно отнести большой вес, шум при работе и, конечно же, выхлопные газы.

Знаете ли вы? Самая простая косилка — триммер, была изобретена в 1971 году в США, штат Техас.

Чтобы сделать правильный выбор между двумя типами газонокосилок, необходимо хорошо обдумать, для каких целей вам нужен аппарат, какие площади вы планируете обрабатывать.

Также на участке вам пригодится газонокосилка. С помощью нее можно мульчировать газон, а в случаи поломки газонокосилку можно отремонтировать своими руками.

Сегментные

Если вам необходимо избавиться от высокой травы, стоит воспользоваться именно этим видом сенокосилок. Благодаря сегментным ножам и особенностям аппарата срезка травы происходит ровно, что позволяет равномерно уложить ее на поверхность.

Уровень мощности такого типа устройства колеблется от 3 до 6 лошадиных сил. Подобная техника имеет ширину захвата до 120 см. Отдельные модели могут быть оснащены специальными механизмами, позволяющими работать на 7 скоростях.

Аппарат способен побороть сорняки, толщина стеблей которых составляет до 3 см. Благодаря наличию регулировок можно установить параметр высоты скашивания. Выделяют несколько типов регулировок:

ступенчатая: необходимо задать конкретную высоту из предложенных;
плавная: есть возможность выбрать высоту, входящую в установленные производителем пределы.

Важно! Обезопасьте себя перед началом использования косилки: проверьте, хорошо ли затянуты болты, на которых закреплены ножи и диски

Косилка-повозка

Этот тип является самым интересным. Его смело можно назвать универсальным, так как характеристики позволяют использовать инструмент летом и зимой.

В зимнее время года косилка с легкостью будет справляться с функциями снегоуборщика. С помощью такого инструмента можно косить жесткую траву и убирать ледяную корку.

Установка косилки на мотоблок

Для увеличения продолжительности рабочего времени, специалисты рекомендуют один раз в 10-13 часов обильно смазывать шестерни угловых креплений. Дабы отрегулировать базовые рабочие органы, необходимо использовать особые салазки и определить высоту скашивания растительности.

В обязательном порядке проверьте прочность ножей или дисков. Они не должны ходить ходором. Желательно перед каждой эксплуатацией лишний раз подкручивать болты и указанные режущие элементы, тогда можно будет со спокойной душой осуществлять скос растительности.

Грамотная установка позволит проявить все особенности навесного оборудования и максимально раскрыть его потенциал. Сразу после завершения процесса необходимо опробовать деталь на небольшом участке и только тогда, убедившись в правильности проведенных процедур, можно приступать к серьезным работам.

Чтобы увидеть установку воочию, можно проглянуть следующие видеоматериалы:

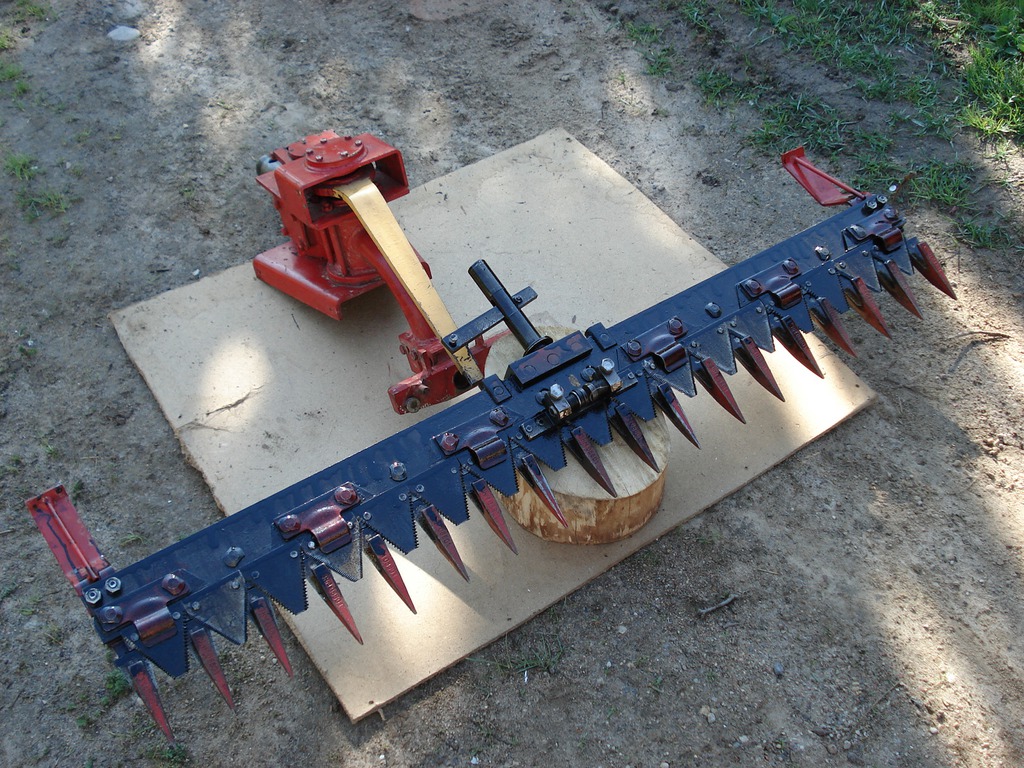

Сегментная косилка – последовательность действий при изготовлении

Это вид навесного оборудования для используемого мотоблока также максимально прост в самостоятельном изготовлении.

Для сборки конструкции потребуется:

электрическая дрель;
болгарка;
сварочный аппарат;
набор болтов и гаек;
несколько металлических брусьев.

Перед изготовлением приспособления нужно изучить детальные схемы, в которых должны быть указаны габариты запчастей и место их установки в конструкции.

Дальнейший порядок сборки выглядит следующим образом:

В каждом из используемых брусьев необходимо просверлить по 12 одинаковых отверстий – в них должны помещаться болты М8;
Далее на болтах потребуется прикрепить направляющую рейку, длиной 89 см с ножами и зубьями. Все ножи необходимо расположить по обе стороны брусьев;
Далее с двух концов брусьев нужно сделать прижимы и полозки;
В нижней части рамы устанавливается колесо – его можно взять от старой детской коляски;
После этого конструкция подключается к валу отбора мощности мотоблока.

После сборки готовую конструкцию необходимо проверить, так как зачастую возникают ситуации, при которых самодельную сегментную косилку для мотоблока заносит в сторону. Причина этому заключается в неправильно подобранном центре тяжести. Чтобы решить проблему, нужно сместить центр тяжести косилки в противоположную сторону, используя любой подручный утяжелитель.

Изготовленные таким образом роторные и сегментные косилки подойдут для мотоблоков марки Нева МБ-1 и МБ-2, МТЗ, Заря, Салют, Ока, Агат, Зубр, Агро, Патриот, Урал, Кентавр и других агрегатов, оборудованных валом отбора мощности.

Как Настроить Косилку Кс 2 1 Видео

Сегментная косилка

КСФ-2.1 предназначена для навешивания на мини-трактора и мотоблоки. Это устройство создано для механизации процессов заготовки сена, получив собственное мастерство заглавие по причине особенного вида режущих травку частей – в облике больших острых треугольников. Также именуется «сегментно-пальцевой».

Косилки сегментные типа КСФ-2.1 выпускаются Люберецким (Наша родина, Москва). Это предприятие является преемником завода Ухтомского и продолжателем его долголетнего дела – созданием сеноуборочного оборудования разных видов и конструкций.

КСФ-2.1 отлично управляются с покосными работами в большей степени на равнинных территориях – косят разнотипные травяные культуры с укладкой растительной массы в покос:

Чем возрастающих травок.
Сеянных зерновых и других культур.

Косилка применима для проведения плановых покосов на территориях фактически всех погодных зон – обеспечивает беспроблемную работу с исключением только полупустынных и пустынных участков. Фото косилки КСФ-2.1

Не считая способности использования в любой погоде, косилки сегментные КСФ-2.1 имеют множество других преимуществ, в течении которых они ценятся многими хозяйственниками:

Высочайшая производительность, достигаемая сравнимо высочайшей скоростью работы и большой шириной одновременного захвата – более 2-х метров.
Легкий вес этого подвесного косильного оборудования позволяет работать с ребенком даже на малых видах транспортных устройств.
Малая энергоемкость аппарата поможет сберечь средства не оказывает влияние на повышение себестоимости сена при уменьшении объемов заготовки.
Обычное управление не подключаясь гидравлики не просит дополнительного обслуживающего персонала, не считая оператора тяглового трактора.
Экономичность приобретения самого устройства и запчастей к нему, доступных везде.
Высококачественная работа на большой скорости и длинный срок службы – к истечению периода эксплуатации можно поменять режущее полотно, и косилка опять будет готова к покосному сезону.

READ Замена Лески В Триммере Патриот Видео

Косилка марки КСФ-2.1 состоит из последующих главных конструкционных узлов и деталей:

Рамы, на в которой требуется берут основание другие рабочие инструменты и которая имеет крепление для установки к навеске трактора.
Тяговой штанги, созданной для связи рабочего режущего инструмента с рамой устройства.
Режущего полотна с наточенными секторами (пальцами).

В работах косилки полотно с ножиками приводится в поступательно-возвратное движение параллельно поверхности земли. При всем этом встречающиеся на его пути стволы попадают на недвижные сегменты полотна и сразу плотно прижимаются в квартиру подвижными лезвиями. Срез травок происходит подобно работе обыденных ножниц, оставляя за собой полосу уже готового покоса. Схема косилки КСФ-2.1 1 — головка ножика; 2.4 — направляющие головки ножика; 3 — крышка головки ножика; 4 — внутренний ботинок; 5 — отводной прут; 6 — внешний ботинок; 7 — полевая доска; 8 — палец; 9 — вкладыш пальца; 10 — сектор ножика; 11 — прижим ножика; 12 — спинка ножика; 13 — пластинка трения.

Крепление косилки к трактору проводится с фиксацией продольных тяг тракторного устройства навески, установкой расстояния от земли до их задних концов около 40-ка см и подъемом менее 65-ти см. Это делается для невозможности бокового смещения рамы косилки относительно центральной оси тяглового агрегата.

READ Как Проверить Катушку Зажигания Мотокосы

При работе с устройством следует соблюдать правила, содействующие длительной и неопасной его эксплуатации:

Режущий аппарат косилки должен прикрываться защитным кожухом.
Остановка трактора должна происходить с одновременным приведением в действие вала отборов мощностей.
Что остается сделать нашему клиенту настроечные и очистные работы с самой косилкой и в особенности режущим инвентарем проводятся при рабочей остановке и заглушке трактора.
Транспортировка устройства проводится с насаженым на его зубья защитным щитком.

Технические свойства сегментной косилки КСФ-2.1:

2 Какие косилки можно сделать своими руками?

Заводской мотокультиватор будет стоить гораздо дороже. Например, даже сравнительно недорогая чешская сенокосилка бензиновая мф 70 стоит не менее 20 000 рублей, и это мы говорим о б/у. Если вы захотите приобрести новую, смело увеличивайте цену минимум на 60%.

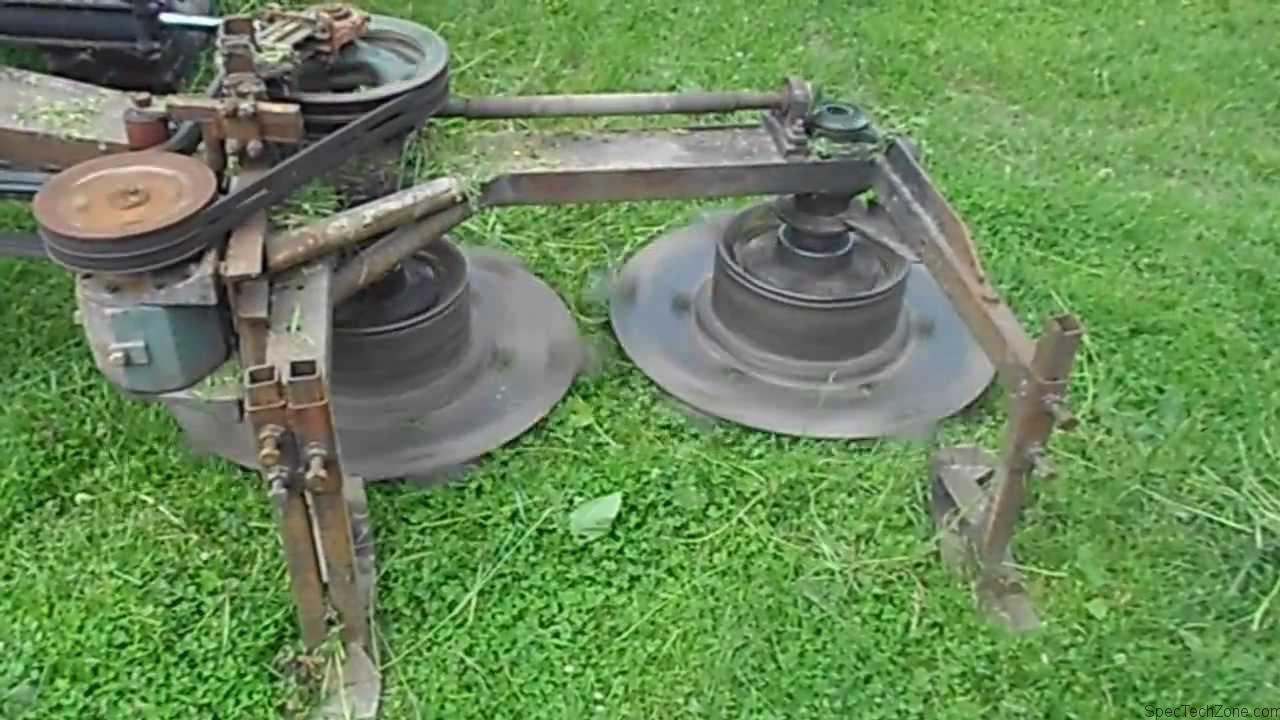

Самодельная роторная косилка

2.1 Как сделать роторную сенокосилку?

Роторная (дисковая) сенокосилка бензиновая (ручная)представляет собой, пожалуй, сенокосилку с самой простой конструкцией. Вы можете повторить ее сами даже в домашних условиях, причем затратив на это не так много времени. Такие бензиновые самодельные сенокосилки используют для мотоблока Нева, поскольку они недостаточно велики для трактора или другой сельскохозяйственной самоходной техники.

Чтобы сделать такие бензиновые сенокосилки самостоятельно, потребуется:

Сварить или найти подходящую раму из надежного металлического угла (4×4).
Взять диски от сеялки, которая давно уже не используется.
Закрепить на них по 4 лезвия, для чего просверлить в них такое же количество отверстий (в диаметре 0,6 см).
Прикрепить их на диски, причем сделать так, чтобы расстояние между креплением и лезвием было на 1 мм шире толщины самого лезвия.

Вторая роторная сенокосилка бензиновая для мотоблока Нева будет немного сложнее и делаться несколько дольше. Такие бензиновые сенокосилки отличается диском, который расправляет ножи, вращающиеся вокруг своей оси, центробежной силой. Чтобы сделать такую косилку, необходимы:

Надежная металлическая ось в диаметре около (8 мм);
Цепи для пилы (можно снять с ненужной бензопилы, еще один способ – найти редукторную цепь на авторынке).

Оснастите мотоблок представленным устройством, и можете наслаждаться полученным результатом: роторная сенокосилка не только будет косить, но еще и измельчать накошенное.

2.3 Как сделать сегментную косилку?

Сегментная косилка для мотоблоковявляется еще более сложной конструкцией, но также может быть сделана своими руками. Что вам потребуется, чтобы собрать бензиновые сегментные сенокосилки такого типа:

Брус металла 15×50х120 мм.
Просверлить в нем 12 диаметра, равному диаметру болта М8 (к нему будут крепиться лезвия).
Убедитесь, что каждое лезвие обладает сегментом на спинке и обойму для приводного рычага.
Закрепите ножи с двух сторон бруса.
Напоследних с двух сторон закрепите прижимы и полозья.
Снабдите основную раму конструкции колесом (например, от старой детской коляски).

Вал мотоблока будет приводить в движение сделанный механизм, который будет вращать ножи особым образом – не только вращательным движением, но и обратно-поступательным. Благодаря этому стебли травы легко срезаются, правда, не измельчаются, как в случае использования роторной сенокосилки.

2.4 Как сделать косилку-повозку?

Конструкция косилки-повозки (самоходная косилка) для мотоблока Нева обладает гораздо большей силой скашивания, благодаря которой можно удалять траву с широким стеблем.

Косилка — повозка

Чтобы была изготовлена надежная конная сенокосилка, используйте следующие рекомендации:

Подберите прочную раму из металлических углов.
Найдите 4 колеса (можно с ненужной тачки или детской коляски).
Положите на раму металлический лист, размерами 80×40 (можно использовать и фанеру, но получите не такую прочную конструкцию).
Установите на раму 2 большие консервные банки, предварительно вырезав у них крышку и днище и заменив их двумя деревянными кругами соответствующего размера (если есть металлические диски – идеально, их можно использовать вместо банок, тогда получится почти заводская сенокосилка).
Учтите, что дисков должно быть 8 – поровну внешних, диаметром около 20 см и поровну внутренних, диаметром около 17 см.
Соедините все диски попарно (большой+маленький), закрепите болтами.
Закрепите 4 лезвия на каждом диске так, чтобы они находились на одинаковом расстоянии друг от друга и свободно вращались (это возможно, если между дисками останется зазор 1 мм).
Далее потребуется вставить втулку в барабан и надежно закрепить его на раме.
На раме установите поперечный лист из стального уголка 35×35 мм, со срезанными боковыми частями на 35 мм.
Соедините барабаны транспортной лентой (она может быть из толстой резины), предварительно снабдив уголки пазами шириной 13 мм.
Закрепите нижнюю втулку барабана, а к барабанам сверху прикрепите натяжные уголки.

Косилка-повозка к мотоблоку

Чтобы полученную конструкцию установить на мотоблок, проверьте, чтобы на лезвиях был установлен защитный кожух, снимите с колес грузы, если таковые имеются. Скашивайте траву, используя бензиновые сенокосилки, на небольших оборотах, включив муфту сцепления, не делая резких движений, и конная сенокосилка порадует вас своей функциональностью.

Как выбрать косилку для мотоблока

Трава. универсальный корм для целой группы домашнего скота. Скошенная в летнее время и грамотно высушенная растительность превращается в сено, питательность которого довольно высока. Высушенный продукт позволяет существовать животным с осени до весны, производя продукты питания: молоко и мясо.

Традиционно заготовка сена выполнялась скашиванием травы с помощью простого инструмента, обязательного в каждом сельском доме. Сегодня трудно найти умельца, который с помощью ручной косы литовки умеет выполнять эту операцию. Умение утрачено по разным причинам, приходится искать технические приспособления для выполнения этой работы.

Мотоблоки и минитракторы – это удобные энергосиловые установки, на которые можно навешивать разнообразные сельскохозяйственные орудия и машины. Их оснащают дополнительными устройствами для срезания травы и заготовки сена.

Сегментная косилка

Собрать ее на порядок проще. Но при этом нужно найти эксцентриковый механизм, который обеспечит движение рабочей части, сделать его своими руками сложно. Понадобится сварочный аппарат, несколько прямоугольных труб и болты толщиной не меньше 8 мм. Делать так:

Найти чертеж или сделать его с готового образца. Точно нанести размеры.
Сварить несущую раму. На ней будет крепиться и рабочая часть и узел, которым косилка будет фиксироваться на мотоблоке.
На раме сделать направляющие, в которых будет двигаться планка с ножами. Проще всего сделать их П-образной формы.
Собрать элемент с ножами, закрепить их на планке. Проверить, как он движется в направляющих.
Поставить две тяги, которые будут обеспечивать движение рабочей части. Присоединить их к эксцентриковому механизму. Поставить привод, через который будет передаваться мощность.

После сборки проверить, как косилка ставится на мотоблок. Поставить ремень, убедиться, что ролик обеспечивает хорошее натяжение. Провести пробный запуск на небольших оборотах. Если движение не прямолинейное, или есть какой-то люфт, разобраться и внести изменения в конструкцию.

Классификация

Отметим, что известны различные типы конструкций, и их перечень не ограничивается перечисленными тремя. Однако именно косилки роторного и сегментного типа, а также типа «повозка» являются не только самыми востребованными, но и без особых усилий доступны к сборке в домашних условиях. Каждый тип конструкции имеет свои особенности и свои достоинства и недостатки, существенные в одних условиях работы и незначительные – в других.
