Какое сопротивление можно проверить мультиметром: измерение резистора, замер изоляции и заземление

Подключение щупов

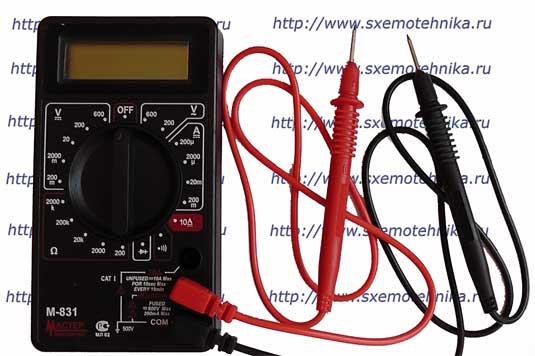

Мультиметр комплектуется двумя щупами — красного и черного цвета. Кроме окраски, они ничем не отличаются.

К рабочей части подсоединен провод с разъемом на противоположном конце для подключения к портам мультиметра. Таких портов четыре, они помечены символами:

1. COM: от англ. common — общий;
2. V/Ω (напряжение и сопротивление);
3. mA (сила тока);
4. 20A max (сила тока свыше 200 мА).

Один щуп всегда включается в порт COM, второй — в соответствии с измеряемым параметром. Для измерения сопротивления его включают в порт «V/Ω»

В этом режиме мультиметр подает на щупы постоянное напряжение и важно знать, как распределены потенциалы:

Полярность учитывается при измерении сопротивления p-n переходов полупроводниковых приборов — диодов, транзисторов и др.

При покупке мультиметра следует обращать внимание на качество щупов — от этого зависит точность измерений. В дешевых моделях разъемы в портах держатся плохо, из-за чего нарушается контакт

Для проверки переключают прибор в режим измерения сопротивления и прикладывают щупы один к другому. Если показания на дисплее постоянно меняются — контакт ненадежный и от данной модели лучше отказаться.

Цвет щупа значения не имеет, но принято в порт «COM» с отрицательным потенциалом включать черный щуп. Рекомендуется придерживаться этого правила, поскольку на него ориентированы все инструкции по измерению сопротивления в транзисторах и других полупроводниковых элементах.

Измерение заземления — основы

Землей называется условная точка цепи, электрический потенциал которой считается равным нулю. Такое название этой точки связано с соединением одного из проводников электрических генераторов с землей при помощи зарытого в него проводника. Здесь конечно можно запутаться, поэтому попробуем разобраться. Если заземлить нейтраль трансформатора, то контур заземления вкопанный в землю выступает в роли резистора с определенным сопротивлением. Другой контур, например дома, — это второй резистор. Если замкнуть цепь фаза нейтраль через эти резисторы, то получится цепь из последовательно соединенных резисторов. При этом с учетом сопротивлений каждого резистора будет происходить падение напряжения на определенном участке цепи. Зная это правило последовательного соединения при помощи закона Ома можно с легкостью рассчитать сопротивление контура заземления.

Для наглядности приведем пример. На улице стоит понижающий распределительный трансформатор. От него по столбам идут четыре провода — три фазных и одна общая нейтраль (PEN проводник). Это нейтраль на трансформаторе заземлена.

Продолжим. Мы определились — если условия электробезопасности в системе TN не могут быть обеспечены, то можно выполнить заземление в доме по системе TT (ПУЭ-7, 1.7.59). Чем ниже сопротивление контура заземления, тем лучше. В идеале значение должно быть в пределах 4 Ом. Разберемся, как работает заземление в доме, и какая взаимосвязь имеется с глухозаземленной нейтралью трансформатора.

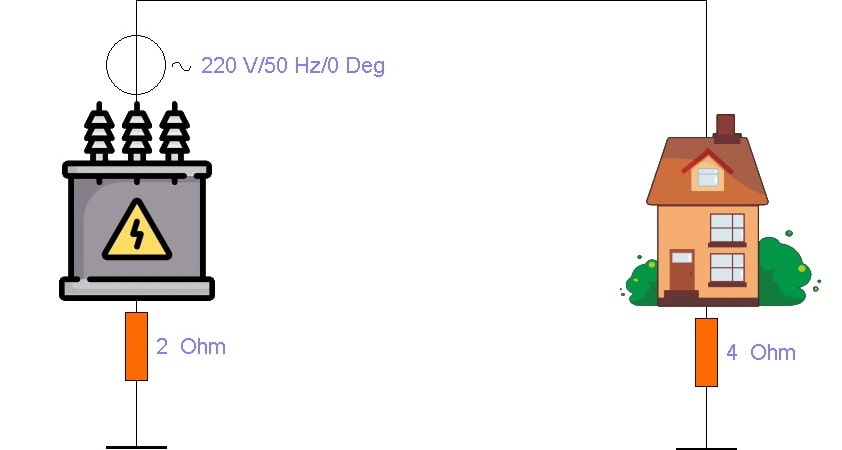

На рисунке выше схематически показан трансформатор с заземленной нейтралью. Сопротивление заземлителя примем равным 2 Ом. Смоделирован пробой фазы на заземленный корпус в доме с системой заземления TT. Фаза пошла в землю через контур заземления 4 Ом, далее к генератору через землю и заземление самого генератора 2 Ом. Земля это проводник, но не идеальный. Заземлением мы улучшаем проводимость, но на пути все равно имеется сопротивление — 4 Ом и 2 Ом. Другими словами, если бы сопротивления были ничтожно малыми и стремились к нулю, то данная цепь от отдельного заземлителя к заземлителю трансформатора выступила бы в роли полноценного нулевого рабочего проводника, замкнувшего фазу. Но так как сопротивление цепи заземления все же имеется, то при замыкании фазы на землю, ток короткого замыкания будет напрямую зависеть от его значения.

Для наглядности рассмотрим два варианта:

Сопротивление заземления TT 4 Ом	Сопротивление заземления TT 40 Ом
При сопротивлении контура заземления дома 4 Ом ток короткого замыкания 36,6 А. При 40 Ом — 5,2 А. То есть, если в первом случае правильно подобранный автоматический выключатель сработает, то во втором нет. Но если будет стоять УЗО, а оно в системе TT должно стоять обязательно, то сработает защита как при сопротивлении 4 Ом, так и при 40 Ом контура заземления.

Что такое заземление

Заземление соединяет электрическую сеть с землей, уводя в нее опасное напряжение, которое может возникнуть в результате нарушения изоляции. Оно состоит из контура медных электродов. Этот металл является отличным проводником.

Для устройства заземления вбивают 3 металлических штыря, располагающиеся недалеко от строения, которое нужно защитить. Размер сторон треугольника между кольями не должен превышать 1.5 м. Глубина их вбивания — около 2 м. С помощью сварки штыри увязываю друг с другом. Потом этот контур заземления присоединяется к медному проводнику.

Другой вариант устройства заземления представляет собой металлическую полосу, устанавливаемую, как правило, вертикально вдоль угла постройки.

Качественно и количественно электричество характеризуют:

• мощность тока, выражаемая в Ватт (Вт);
• сила напряжения в Вольт (В);
• сила тока в Амперах (А);
• сопротивление электрической сети в Омах (Ом).

Человеческое тело оказывает сопротивление, равное 1000 Ом. Для смертельного удара достаточно разряда в 100 мА. Электричество, при нарушении изоляции, пытается пройти по пути наименьшего сопротивления. Поэтому устраивается заземление, которое заведомо лучше проводит ток и уводит его мимо человека. Жила, которая отвечает за заземление, обычно имеет желто-зеленый цвет.

Факторы, влияющие на сопротивление заземления

Первое, что влияет на сопротивление заземления, — это тип почвы. В зависимости от процентного содержания глины, чернозема или гравия меняется и величина сопротивления. Специалисты применяют соответствующие таблицы, учитывающие этот параметр.

Еще одним важным моментом служит влажность земли. Чем она больше, тем меньше сопротивляется электрическому току. Температура почвы тоже влияет на токопроводимость. Поэтому штыри контура заземления нужно забивать как можно глубже, чтобы по максимуму исключить этот фактор влияния.

Учитывая вышесказанное, замеры заземления необходимо проводить в период наибольшей стабильности почвы. В средней полосе России — это середина лета. Весной, осенью или зимой осадки и низкая температура могут исказить показатели. В целях безопасности запрещено измерять сопротивление заземления во время грозы. В идеале сопротивление должно быть равным нулю. Хотя не является критичным некоторое минимальное отклонение.

С тем, что такое заземление разобрались. Теперь переходим к тому, как измерить сопротивление заземления мультиметром. Начнем с обзора самого прибора.

Методики и способы измерения показателей

Существует несколько способов, как проверить заземление. Существуют специальные приборы для измерения параметров сопротивления заземления. Рассмотрим основные из методов замера при помощи электрооборудования:

• токовые клещи;
• амперметр-вольтметр;
• специализированные приборы.

Возможно измерение сопротивления токовыми клещами. При их использовании нет надобности производить отключение самого устройства и применения дополнительных электродов. Процесс того как можно измерить заземление оперативный и достаточно точный. Принцип работы токовых клещей рассмотрим подробнее.

Через вторичную обмотку проходит переменный ток. Чтобы произвести расчет, нужно полученное значение ЭДС проводника разделить на численное определение тока. При измерении в домашних условиях используются клещи С.А 6412, С.А 6415, С.А 6410.

Рассмотрим, как проверить контур заземления при помощи амперметра-вольтметра. Понадобится собрать электроцепь. В ней ток будет двигаться сквозь проверяемый заземлитель и дополнительный электрод. Необходимо в цепь добавить потенциальный электрод. Предназначение его заключается в фиксации скачков напряжения. Расстояние от потенциального электрода до токового электрода и заземлителя одинаково, он находится в диапазоне безвредного потенциала и влияет на заземление. Для получения значения сопротивления нужно воспользоваться законом Ома произвести расчет по формуле R=U/I.

Для испытания  и проверки параметров сопротивления в домашних условиях многофункциональный мультиметр не будет удобным. В данном случае лучше использовать следующие измерители сопротивления:

1. ИСЗ-2016;
2. МС-08;
3. Ф4103-М1;
4. М-416.

Как измерить сопротивление заземления на примере прибора М-416 рассмотрим более подробно.

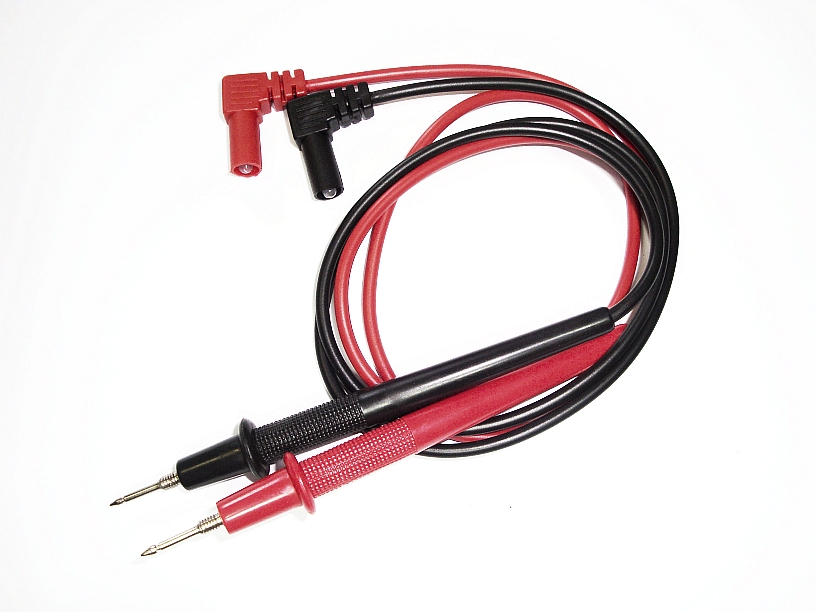

Щупы

В бюджетных моделях тестеров щупы чаще всего особым качеством не отличаются. Не стоит в данном случае судить по внешнему виду, так как их специально делают максимально красивыми и глянцевыми

Внимание следует обратить, в первую очередь, на провод – он должен быть максимально эластичным и хорошо держаться

Для того чтобы проколоть изоляцию провода или найти выводы микросхемы с малым шагом, концы щупа сделаны в форме игл. В качестве материала для их изготовления используется бронза, которая не слишком хорошо держит заточку. В отдельных случаях некачественные щупы могут обламываться в местах заделки. Наконец, некачественные щупы могут давать ненадежный контакт в гнездах мультиметра.

В качестве решения специалисты чаще всего «доводят их до ума» собственными силами. Для этого они припаивают провода к наконечникам и подгоняют разъемы в гнезда. Наконечники в таком случае требуется обязательно залудить, иначе показатели будут разные в зависимости от нажима. Для уменьшения сопротивления, провода можно заменить кабелем более толстого сечения, комплектные обладают сопротивлением до 0,5 Ом и выше.

Измерение сопротивлений диодов

Диоды — это нелинейный элемент, чьи характеристики находятся в прямой зависимости от напряжения, которое к нему прилагаются. Под воздействием напряжений и рабочих токов, параметры диодов могут существенно изменяться. Кроме этого, значения их сопротивления могут разниться при их измерении разными мультиметрами. Это происходит из-за возникновения на щупах вспомогательного напряжения, неодинакового для разных тестеров.

По этой причине необходимо знать технические данные мультиметра, которым проводятся замеры. Только после этого станет возможным составить вольт-амперную характеристику диода. Но часто бывает, что в сопроводительных документах на тестер, величины, характеризующие вспомогательное напряжение на щупах, не указываются. Поэтому требуется проведение тестового замера.

Для этого берется конденсатор со средним показателем емкости, заряженный вспомогательным напряжением. На мультиметре регулятор ставится в положение замера сопротивления. Красный щуп прикладывается к плюсовому выводу конденсатора, черный — к минусу. Итогом замеров, после того, как показания на дисплее стабилизируются, будут данные R, затем вставляемые в формулу:

Подставляя значение сопротивления на место «R», находится сила тока «I». Далее, наблюдая вольт-амперную характеристику, анализируется совпадение полученной точки с положением пересечения I и U. В случае незначительных отклонений вывод может быть только один — диод находится в рабочем состоянии. Даже если отклонения сравнительно большие, но, при этом, диод «открывается» и «закрывается», его можно использовать, но только в цепях, где допускается невысокое значение точности.

Прозвонка цепей

Для тестирования работоспособности электроприбора необходимо испытать все его соединения методом проверки сопротивления. Кабельные линии на целостность также контролируются этим способом. Например, прямые соединения между разъемами или длинные линии интерфейсов. Эти соединения тоже можно проверить мультиметром в режиме омметра. Для этого нужно:

1. Установить ручкой на передней панели измерителя режим проверки сопротивления и минимальный предел измерений (2—20 Ом);
2. Определить контакты цепи или кабеля, между которыми существует прямое соединение. Это можно увидеть на принципиальной схеме;
3. Приложить щупы измерительного прибора к выбранным контактам. Если на экране отображается показание порядка единиц Ом (до сотен Ом для кабеля), то цепь работоспособна.

Номинальное сопротивление

Основной параметр любого резистора — это номинал сопротивления. Равномерностью этого сопротивления является единица измерения Ом. Номинальное значение любого приобретенного резистора маркируется на нем самом, то есть на его корпусе с помощью обозначений в виде полосочек различного цвета. Это было сделано в первую очередь для удобства конвейерного монтажа, где автоматы с машинным зрением с легкостью определяют элемент, который нужно использовать.

На некоторых резисторах указано номинальное сопротивление

Важно! Узнать номинал можно несколькими способами: с помощью специальных справочников и таблиц обозначений, а также любым измерительным прибором. Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов

Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента

Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов. Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента.

Вам это будет интересно Особенности профессии КИПиА

Проверка сопротивляемости и исправности с помощью цифрового мультиметра

От чего зависит сопротивление заземления

Как уже говорилось выше, у тока есть одна важная особенность — он течет по тому участку цепи, который меньше всего этому сопротивляется. Сама величина сопротивления зависит от множества факторов:

1. Материала. Ряд материалов имеет особую (атомарную) структуру, которая подразумевает наличие большого числа свободных электронов. Если такие материалы попадают в действие любого магнитного поля или покдлючаются к источнику питания, то легко проводят электрический ток. В своем большинстве это утверждение относится к металлам. Другие материалы не имеют свободных электронов и их сопротивление току крайне высоко. Если напряжение (сила, «толкающая» электроны) ниже допустимого значения, то проводимость будет равняться нулю или крайне малым значениям. При превышении показателя произойдет пробой и образовавшийся нагар будет иметь свойства проводника. Логично, что материалом для заземления могут быть именно только представители первой группы материалов — именно она обеспечивает минимальное сопротивление.
2. Его температуры. Темпатура определяет, насколько быстро электроны передвигаются внутри материала. Следовательно, чем ниже она у проводника, тем лучше он проводит заряд. Обратная зависимость тоже носит характер прямой пропорции — после ее повышения его сопротивление будет падать. Расчет сопротивления заземления должен производиться с учетом этого параметра.
3. Наличия примесей. Основная часть проводников делается из меди. Старые провода изготавливаливались из алюминия, но такие решения имеют сразу несколько недостатков. К сожалению, кабеля и провода из этого материала быстрее перегреваются и плавятся, да и сопротивление промышленно добываемого алюминия ниже, чем таковое у меди. Химически чистый же металл является лучшим проводником, превосходя по проводимости даже серебро. Дело в примесях: они имеют гораздо более высокие показатели сопротивления. Этот же момент стоит учитывать при расчете заземления.

Понятное дело, что в идеале сопротивление должно быть минимальным — для этого нужно использовать медный контур большого сечения. Но дело в том, что медь быстро окисляется, да и стоимость такого решения будет крайне высокой. Следовательно, были разработаны нормы для минимального порога заземления. Этот показатель не нужно превышать для того, чтобы в нужный момент под нагрузкой контур выполнил возложенную на него функцию и отвел заряд в землю.

Кабельные контрольные системы

Единственное отличие применяемой в этом случае технологии от вышерассмотренных, заключается в определении наличия напряжения в токопроводнике на предварительном этапе и проверке прибора в диапазоне 500-2500 вольт. Для этого свободные жилы соединяются и подсоединяются к заземлению, а выходы прибора подключаются к концевой части кабеля и заземляющему контуру.

Периодичность проведения проверок соответствует прописанным для оборудования периодам .

Похожие материалы:

• Общее сопротивление электрической цепи
• Удельное электрическое сопротивление

← Предыдущая страница

Следующая страница →

Общие меры предосторожности

Как и с любыми другими электрическими приборами, при определении сопротивления мультиметром, существуют некоторые меры предосторожности. Соблюдение их позволяет защитить устройство от повреждений и повысить точность результатов

Несколько простых правил, которые следует помнить во время работ с мультиметром:

Тестировать только отсоединённые от цепи компоненты. На результаты тестирования включённых в схему элементы всегда будут оказывать влияние все остальные объекты цепи.
Убедиться, что тестируемая цепь выключена. Иногда бывают обстоятельства, когда замеры отсоединённых компонентов невозможны

В этом случае очень важно обесточить схему. Кроме того, что любой ток может сделать недействительными любые показания, довольно высокое напряжение способно привести к повреждениям мультиметров.
Обеспечить разрядку конденсаторам в цепи

Без этого условия измерения будут гарантированно искажены.
Помнить, что диоды в цепи вызывают разбег в показаниях при изменении направления замеров.
Учитывать, что утечки тока через пальцы в некоторых случаях способны исказить показания. При измерении больших сопротивлений этот эффект становится более заметным.

Большинство приборов способно удовлетворить самые разнообразные нужды домашнего мастера. Покупка даже недорогого мультиметра вряд ли разочарует непрофессионала при интенсивном использовании.

Как измерить сопротивление мультиметром, ведь радиолюбителю зачастую требуются более точные данные, а если элемент не новый, необходимо проверить его работоспособность.

Ошибка №1 – Измерение тока в розетке

Как измерить силу тока в розетке и узнать, действительно ли она соответствует своим заявленным характеристикам (6А или 16А)? Типа воткнул щупы, а прибор тебе Амперы показывает.

Ответ – никак. Единственное, что можно измерить в розетке мультиметром – это переменное напряжение.

Никогда не вставляйте щупы в гнезда розетки, установив переключатель режимов в положение “замер тока”!

Да, иногда мультиметром проверяют в розетке целостность цепи или наличие КЗ в эл.проводке, путем прозвонки и проверки сопротивления приходящего кабеля.

Но для этого в эл.щитке должен быть отключен не только автомат розеток, но и вводной выключатель.

Во всех остальных случаях “сколько тока в розетке” вы не узнаете. Разве что проверите насколько хорошо работает защита в вашей эл.щитовой.

Вот наглядные последствия таких измерений на кончиках щупов, которые были вставлены в розетку для проверки силы тока. Ток оказался сильнее

А это последствия внутри самого мультиметра.

Обратите особое внимание — большинство дешевых китайских мультиметров вообще не измеряют переменный ток! Об этом говорят надписи на корпусе. Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (

.) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)

Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (. . .) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)

О розетках и бытовых приборах здесь и речи быть не может! «Переменка» обозначается волнистой линией ( ~ ).

Сопротивление и основы его определения

Электрический ток представляет собой движение зарядов в цепи. Маршрут перемещения электронов в проводнике непохож на прямую, скорее это зигзаг, являющийся результатом многочисленных столкновений с атомами вещества. Разность потенциалов между двумя контактами стимулирует перемещение зарядов, а помехи в их движении называют сопротивлением.

Хорошей аналогией для понимания физической сути величины может служить сравнение с потоком воды через трубу. В этой модели сопротивление потоку зарядов аналогично фрикционным эффектам между жидкостью и поверхностью труб. Электрическое сопротивление является свойством вещества, желательным или нежелательным для того или иного материала с точки зрения его применения. Как свойство проводников, полупроводников и диэлектриков, оно используется в широком спектре устройств от бытовой электроники до силовых электрических сетей.

Стандартная метрическая единица сопротивления называется Ом и обозначается греческой буквой омега (Ω). Основное уравнение, описывающее соотношение между электрическими величинами, называется закон Ома. Названо оно в честь его первооткрывателя, немецкого физика, и является одним из наиболее важных основных законов электричества. Выражение выглядит как U=IR, где:

• R — сопротивление участка цепи;
• I — сила тока в нём;
• U — напряжение на его концах.

Практика. Как пользоваться мультиметром

Если вы задались вопросом «Как пользоваться мультиметром? », то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике .

Итак, что такое мультиметр?

Мультиметр — это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра — это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые . Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831 .

Полярность резистора

Многие интересуются тем, как узнать полярность резистора, чтобы точно определить, каким контактом выхода и куда его вставлять. Чтобы не вводить людей в заблуждение, сразу можно сказать, что полярности у электрорезистора нет и быть не может. Данный радиоэлемент бесполярен. Считается, что резисторы неполярны и подключаться к печатной плате могут при любом положении своих выводов, в любой их комбинации. Как и с предохранителем, проверять работоспособность резистора можно в любой комбинации контактов мультиметра и выводов, а порядок его припайки к электрическим схемам разницы не имеет

Важно лишь учитывать и проверять номинальную сопротивляемость элемента перед припоем, так как потом в случае появившихся неисправностей сделать это будет тяжелее за счет влияния на измерение других элементов и цепей платы

Маркировка номиналов

Резистор что это за радиоэлемент и его основные приметы работоспособности

Резистор можно назвать самым простым радиоэлементом, какой можно встретить в природе. Действительно, все его функции сводятся лишь к тому, чтобы снизить потенциал, то есть он является ограничителем тока и тут же напряжения. Так как эти величины зависят друг от товарища. Резистор можно сравнить с узким участком трубы в трубопроводе, когда сквозь него проходил первоначально один объем жидкости, а потом сделался проходить гораздо меньший объем. Только здесь в качестве жидкости выступает ток, то есть направленное движение электронов. Как же можно ограничить движения тока? Самый несложный способ это уменьшить площадь проводника, чтобы, как и в случае с узким участком трубы, не все электроны смогли по нему минуть. В итоге, перед проводником начнется своеобразная «давка», словно в гурьбе на концерте неформальной группы, и не все электроны пройдут за резистор. В большинстве случаев резистор конструктивно выполнен вытекающим образом. Это либо тонкая нихромовая проволока, намотанная на керамический каркас, либо керамика, в какую включены токопроводящие частички. В первом случае, чем тоньше проволока, тем будет большее сопротивление. Во втором, чем меньше токопроводящих частичек, тем также выше сопротивление резистора. Тут надо отметить и еще один факт, если наш напор будет чрезмерно мощным, то вместо того, чтобы его ограничить, он разорвет трубопровод. Так и в случае с резистором. Если он перегреется, и провожатый будет нарушен, то резистор будет испорчен. Возможность сдерживать перегрев относится к мощности резистора. В итоге, у резистора два основных свойства. Первое это оказывать сопротивление, которое измеряется в Омах. Второе, выдерживать определенный ток. Так как ток проходит в кол времени, то по сути это возможность рассеивать теплоту за тот же определенный период поре. А все мы знаем, что если что-то совершает какую-то работу в единицу поре, пусть даже просто рассеивает тепло, то эта характеристика называется ничем другим как мощность. Именно эта стойкость резистора к перегоранию, если так можно произнести, будет описываться его мощностью. Если же резистор не справиться с возложенными на него задачами, не значительно по каким причинам, будь то просчет конструктора или нештатные отклонения тока в схеме. В этом случае он попросту перегорит. Вначале перегреется, с него слезет красивая краска с полосками или буковками, а дальше и вовсе почернеет и станет не похож сам на себя. Вроде того, что представлено на нашем рисунке.

Собственно это и можно считать первым косвенным основанием к проверке и замене резистора. Однако прежде чем проверить резистор необходимо ведать, что будем проверять, то есть знать какой номинал у него был. Об этом в абзаце дальше.

Какой мультиметр использовать

Измерительные приборы делятся на универсальные (мультиметры) и специализированные, которые предназначены для выполнения одной операции, но проводят ее максимально быстро и точно. В мультиметре омметр является только составляющей частью прибора и его еще надо включить в соответствующий режим. Специализированные устройства, в свою очередь, также требуют некоторых навыков использования – надо знать, как их правильно подключить и интерпретировать полученные данные.

Как пользоваться аналоговым и цифровым мультиметрами – на следующем видео:

https://youtube.com/watch?v=x9iF7Pwccls

Специализированные измерительные приборы

Из закона Ома понятно, что стандартным мультиметром не получится замерить большие сопротивления, так как в качестве источника питания там используются стандартные пальчиковые, либо батарейка типа «Крона» – прибору попросту не хватит мощности.

В качестве источника тока он использует динамомашину или мощную батарею с повышающим трансформатором – в зависимости от класса устройства он может генерировать напряжение от 300 до 3000 Вольт.

Отсюда следует вывод, что у задачи, к примеру, как измерить мультиметром сопротивление заземления, не может быть однозначного ответа – в этом случае надо воспользоваться специализированным прибором, предназначенным именно для этой цели. Измерение проводятся по определенным правилам и применение таких устройств это удел специалистов – без профильных знаний получить правильный результат достаточно проблематично. Теоретически можно проверить у заземления сопротивление тестером, но это потребует сборки дополнительной электроцепи, для которой потребуется как минимум мощный трансформатор, наподобие такого, что используется на сварочных аппаратах.

Цифровой и аналоговый мультиметры

Внешне эти устройства легко отличить друг от друга – у цифрового данные выводятся на дисплей цифрами, а у аналогового циферблат проградуирован и на нужное значение указывает стрелка. Соответственно, цифровое устройство проще в использовании, так как сразу показывает готовое значение, а при работе с аналоговым придется еще дополнительно интерпретировать выдаваемые данные.

Дополнительно, при работе с такими устройствами, надо учитывать, что у цифрового мультиметра есть датчик разрядки источника питания – если силы тока батареи недостаточно, то он просто откажется работать.

Аналоговый же в такой ситуации ничего не скажет, а будет просто выдавать неправильные результаты.

Как проверяют грунт и металлосвязи?

Оценка состояния металлосвязей начинается с визуального осмотра. Мастера бьют по контактам молоточком с изолированной ручкой. Если всё в порядке, то вы услышите небольшое дребезжание проводника. Специалисты должны убедиться в том, что сопротивление всех металлических соединений соответствует установленным стандартам. Для этого применяют мультиметр или омметр. Прибор не должен выдавать больше 0,05 Ома. Данное требование должны соблюдать застройщики многоэтажных и частных домов. Оценкой состояния грунта занимаются в конце весны или летом. В это время меньше всего осадков. Удельное сопротивление земли измерить могут работники электросети с помощью специальной аппаратуры. Если полученные результаты сильно отличаются от принятых норм, заземление выводят на другой участок грунта.

Измерение сопротивлений с малым номиналом

При измерении сопротивлений в несколько Ом погрешность мультиметра становится чрезмерной. Ситуация усугубляется тем, что сам прибор и его щупы имеют сопротивление около 0,3 – 0,7 Ом. Потому резисторы с малым номиналом проверяют косвенным методом:

1. Формируют цепь из соединенных последовательно резисторов: исследуемого и эталонного. В качестве эталона применяют резистор с высокой точностью — допуск не превышает 0,05%. В цветовой маркировке таких элементов присутствует серая полоса (не путать с серебряной). Номинал также небольшой. К примеру, для замера сопротивления порядка 1,5 Ом подойдет эталонный резистор на 2,7 Ом.
2. Запитывают цепь от источника постоянного тока напряжением 12 В. Этот вариант рекомендован как наиболее доступный: такое напряжение генерирует автомобильный аккумулятор или компьютерный блок питания. Если имеются источники с более высоким напряжением, но с допустимым для данных резисторов, — следует воспользоваться ими. Измерения тем точнее, чем выше напряжение.
3. Замеряют мультиметром падение напряжения на исследуемом резисторе (разность потенциалов). Напряжение прибор определяет с гораздо большей точностью, чем сопротивление, — до 0,1 мВ. Эта особенность и побуждает применить косвенный метод измерений.

Схема замещения мультиметра при измерении напряжения и тока

Вычисляют сопротивление исследуемого резистора из пропорции: (12 – U) / U = Rэт / R. То есть R = Rэт * U / (12 – U), где

Rэт — сопротивление эталонного резистора, Ом; R — сопротивление исследуемого резистора, Ом; 12 — напряжение источника тока, В; U — падение напряжения на исследуемом резисторе.

Как измерять сопротивление мультиметром – итоги

Управление современных цифровых мультиметров, да и большинство аналоговых, сделано максимально удобным для оператора и не требует глубоких познаний. Оно интуитивно понятно даже непрофессионалу без профильного образования – зачастую для освоения и правильного использования прибора достаточно вспомнить школьные уроки физики по построению и проверке электроцепей. Желательно при проведении измерений помнить про перечисленные выше нюансы, ведь они в любом случае «вылезут» в процессе использования мультиметра.

Сопротивлением называют характеристику проводника, описывающую его способность препятствовать прохождению электрического тока. Она увеличивается с повышением силы и/или понижением напряжения тока, идущего по проводу. Другими словами, чем ниже сопротивление проводника, тем выше напряжение тока, который он способен пропускать. Поэтому сопротивление провода — важная характеристика.

Если сопротивление слишком высокое, произойдет перегрев металла, снизится напряжение тока. В реальных условиях подобные случаи приводят к пожару. Поэтому для изготовления проводников используют материалы, которые обладают одними из самых низких показателей — медь и алюминий. Лучше проводят электричество только серебро и золото. Но проводов из них не производят по понятным причинам.

Существует масса стандартов, которые не позволят производителю создавать продукцию, опасную для использования с переменным током 220 В/50 Гц. Поэтому можно не беспокоиться о том, подойдет ли купленный товар для применения. Необходимо знать, как проверить сопротивление, чтобы определить, есть ли разрывы на линии. При их наличии показатель повышается. Кроме этого, данная характеристика позволяет узнать о работоспособности трансформаторов, предохранителей, ТЭНов, плат — тех устройств, о состоянии которых нужно знать заранее, где недопустимо правило «Проверю во время работы агрегата».
