Какой двигатель можно поставить на циркулярку

Леруа Мерлен

Леруа Мерлен предлагает отличные цены на строительные инструменты из большого каталога электротоваров. К популярным разделам относятся УШМ (болгарки), циркулярные пилы, сварочные аппараты, мойки высокого давления и строительные пылесосы. Стоимость столярного инструмента начинается от 150 руб., а цена высококачественных инструментов достигает 15 000 рублей.

В каталоге Леруа Мерлен представлены варианты оборудования для малярных работ, укладки плитки, ножницы по металлу и пилы по дереву. Средства индивидуальной защиты хорошо подойдет в сочетании с любым ручным и электроприбором. Можно лично собрать заказ в корзину на сайте и заказать доставку от ближайшего магазина с подъемом до квартиры.

Строительные блоки, штукатурки, гипсокартон, теплоизоляция и металлочерепица – это лишь малая часть из доступных вариантов отделочных материалов. Мы рекомендуем приобретать строительные инструменты в онлайн магазине «Леруа Мерлен», чтобы они надежно служили долгие годы.

Маятниковая циркулярка с электродвигателем

Схема проверки работоспособности циркулярной пилы.

Сделать самодельный циркулярку можно довольно легко, чтобы распиливать бревна и бруски древесины, толщина которых соответствует силе установленного на ней электропривода. Если вы намерены работать с большими и очень толстыми брусками дерева, то тогда вам следует оснастить свою самодельную пилу по-настоящему мощным электрическим двигателем, а также установить на ней вал и ременную передачу. Наилучшим решением в этом случае будет установка специальной маятниковой станины.

При изготовлении маятниковой циркулярки своими руками в качестве материала для рамы следует использовать только очень прочные стальные уголки. Далее на готовой стальной раме нужно будет разместить все механизмы, необходимые для нормальной работы самодельной циркулярной пилы. При помощи такой конструкции вы сможете лично без каких-либо особых усилий устанавливать высоту полета режущего диска, избежав при этом чрезмерных конструкторских сложностей.

Инструкция по сборке

При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?

Как подключить мотор?

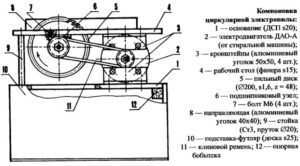

Схема устройства циркулярной пилы

Подключение мотора –  главный этап постройки циркулярной пилы.

Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.

Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.

Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.

При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.

Подключение происходит следующим образом:

  1. Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
  2. При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.
  3. После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
  4. После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
  5. Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
  6. Другой провод коллектора требуется подсоединить к сети на 220 В.

При необходимости поменять направление вращения можно, попросту переставив местами провода.
Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.

Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:

  1. Один из проводов катушки соединяем с одним из проводов якоря.
  2. Другой подключаем к сети.
  3. Второй провод якоря подсоединяем к диммеру.
  4. Другой выход диммера подключаем к сети.
  5. Пробуем запустить двигатель.

Подвижные части

После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:

  1. Вал двигателя.
  2. Вал пилы.
  3. Ремень привода.
  4. Шкиф мотора от стиралки.
  5. Шкиф дисковой пилы.

Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:

  1. Малый шкиф рекомендуется проточить, сделав 4 поперечных борозды, это необходимо для того, чтобы ремень цеплялся и не проскальзывал.
  2. Не обязательно использовать ремень привода от стиралки, можно взять любой подходящий главное, чтобы в нем были поперечные зазубрены.
  3. Вал крепления пилы должен быть максимально надежным, что также относится к гайке и шайбе. В противном случае пила может деформироваться, или даже выскочить и повредить работающего человека.

Станина и рама

После сборки подвижных элементов остается только сделать надежную раму и станину. Учитывая, что это обычная самодельная циркулярная пила, то в качестве станины можно использовать практически любой подручный материал. Например, лист плоского шифера. Все что требуется — это обрезать его до необходимого размера, и прорезать в нем отверстие под распилочный диск.

Шифера будет достаточно, однако если хочется сделать качественную и надежную пилу, то берут металлический лист толщиной не менее 3 мм. А для рамы потребуется металлический уголок в 30 мм.

Чтобы сварить раму циркулярки, необходимо:

  1. Сварить из уголков два металлических квадрата (или прямоугольника в зависимости от предполагаемых габаритов пилы) одинаковых по размерам.
  2. Далее соедините четырьмя уголками одинаковой длины.
  3. В верхней части приваривается еще два уголка поперек основного квадрата. Это будет опора для станины.
  4. Снизу привариваются точно такие же две опоры только поперечно по отношению к верхним. Это будет опора, на которой располагается мотор.
  5. Теперь остается приварить снизу ножки, собрать и подсоединить все элементы, и пила готова.

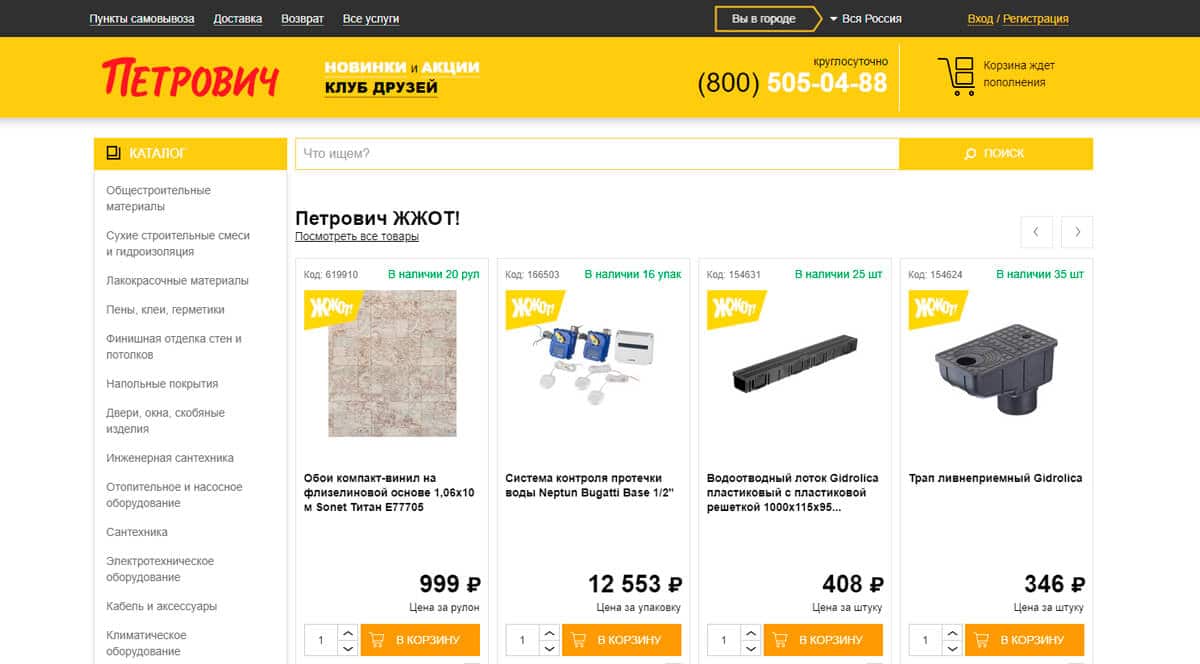

Петрович

Выбор пользователей

Магазин строительных инструментов Петрович был основан в 2003 году. Они известны как торговый дом со строительными материалами, сантехникой, спецодеждой, дверьми и электротехническим оборудованием. Стоимость доставки в пределах страны начинается от 150 рублей до пункта выдачи заказов. Компетентная служба поддержки всего поможет с возникшими вопросами.

В Петрович продают строительные инструменты популярных мировых брендов: Bosch, DeWalt, Black & Decker, Hitachi и Karcher. В наличие на полках магазина есть широкий выбор инструментов для начинающих и профессионалов. Дрели, шлифмашины, краскопульты, дисковые пилы и рубанки – низкие цены с возможностью заказать онлайн с доставкой на дом.

Петрович гарантирует качество товара и предоставляет необходимые сертификаты. Если покупка не подошла, можно вернуть товар в интернет магазин в течение 180 дней. С приходом лета становятся актуальными садовые инструменты: газонокосилки, триммеры, бензопилы, сварочное оборудование и генераторы для работ на даче или огороде.

Эргономика

При конструировании дисковой пилы, производители стараются скомпоновать все узлы таким образом, чтобы инструмент был, как можно более удобен в работе. У одних производителей это получается лучше, у других хуже.

Чтобы оценить удобство, достаточно взять в руки несколько разных моделей. Даже при неработающем двигателе сразу будет заметна разница в весе, компоновке по центру тяжести.

Имеет значение все – как удобно в руке лежит ручка, какое у неё покрытие, общий вес инструмента, висит ли пила свободно в горизонтальном положении, или приходится прилагать усилия, чтобы выровнять её в рабочее положение.

Специально для левшей в продаже есть модели, выполненные в зеркальном расположении.

Значение имеет и доступность обзора рисок направления пиления впереди платформы. По ним ориентируются, чтобы сделать ровный пропил по разметке.

Отвод опилок у всех моделей организован через патрубок. При желании на него можно закрепить мешок для сбора опилок или шланг пылесоса, чтобы не засорять рабочее пространство.

Пылесос подключают довольно редко. Но без него у некоторых бюджетных моделей уже во время работы проявляется недостаток – патрубок отвода может постоянно забиваться опилками, особенно при пилении сырой древесины. Чаще это бывает, если патрубок небольшого диаметра и сложной формы.

О мощности эл. двигателя циркулярки.

#2 Сообщение Михаил Смирнов » Вс янв 04, 2015 8:17

#3 Сообщение п-авел » Вс янв 04, 2015 11:45

#4 Сообщение Борис_Б » Вс янв 04, 2015 12:24

#5 Сообщение п-авел » Вс янв 04, 2015 13:41

#6 Сообщение Борис_Б » Вс янв 04, 2015 14:05

#7 Сообщение Михаил Смирнов » Вс янв 04, 2015 15:09

#8 Сообщение п-авел » Вс янв 04, 2015 15:15

#9 Сообщение Гарик » Вт янв 06, 2015 2:12

Павел, на KS230 устанавливаются диски 50-58мм, а у Вас всего 40мм. И толщина у штатных дисков с напайками в 3 раза больше. Поэтому не удивляйтесь, при кажущейся незначительной разнице в диаметре и толщине дисков, мощности для KS230 нужно минимум в 4 раза больше, то есть 60 вт. В режиме изменяющейся нагрузки для электродвигателей берется еще коэффициент запаса 30-40%, это влияет на ресурс двигателя, вот и получается 85вт. Заточка конечно очень важна, но она не может быть постоянной в ходе эксплуатации пилы, через некоторое время все равно диск притупится, и здесь тоже надо заложить некоторый запас в мощности двигателя, чтобы он дотянул до следующей заточки. Промежутки между заточками не могут быть слишком малы- для комфортной работы нужно разумное время.

Вопрос торцевания

Такое устройство можно сделать самостоятельно по предложенной технологии:

  1. Собирается основание. К верхней зоне фанеры с параметрами 1,8 х 30 х 122 см приклеиваются две параллельные планки 2,5 х 5 см. Они притягиваются шурупами.
  2. К ним крепятся уголки (их материал – алюминий). Метод крепежа – шурупы с потайной головкой. Угол крепежа – 90 градусов. Крепление происходит параллельно на расстоянии, идентичном ширине основы пилы.
  3. Инструмент настраивается так, чтобы подпилить планки на маленькую глубину в основании.
  4. Устройство фиксируется струбцинами. Под уголки помещается заготовка. Делается пропил.

Предлагаем ознакомиться: Работы в деревянной бане

Если пила плохо идет, этот участок можно промазать парафином, но тонким слоем.

Как выбирать торцовку

Подбирается электрический распиливающий инструмент исходя из своих потребностей. Но лучше всего, конечно, будет такой, у которого мощность не менее 1.5 кВт.

Исходя из мощности можно подобрать и режущий диск. Чем мощнее станочек, тем больший диск на него можно установить. Самым распространённым считается диск размером 250 мм в диаметре.

Даже при благоприятных условиях работы диски теряют зубы, тупятся, снашиваются. Поэтому приходит момент, когда приходится заново выбирать диск. Если вы покупали пилу с дисками диаметром 250, 260, 300 мм, то проблем по покупке нового не будет. Наличие другого стандарта может создать проблему. Поэтому ещё в магазине нужно выяснить: есть ли подобные в продаже.

Читать также: Реверс 3 х фазного двигателя схема

Немаловажный фактор — это число оборотов вращения диска. Даже на производстве применяются станки от 4000 об/мин

Также и выбирая для себя, обращайте внимание на то, чтобы в паспорте было указано 4500 об/мин

Следующим моментом можно назвать тип двигателя. Двигатели могут быть асинхронные и коллекторные. Первый из них работает бесшумно и служит дольше. Но беда в том, что встречается он не на всех моделях. Второй же тип двигателя заставит часто менять щётки, но зато с ним цена будет дешевле.

Далее посмотрите на конструкцию в целом и систему поворотов в частности. Каждое изменение угла должно надёжно фиксироваться.

И последним в выборе, но не менее важным фактором является безопасность. Кожух должен надёжно закрывать диск. Посмотрите как устроен выброс опилок. Станочек должен быть оснащён системой защиты от перегревов и заклинивания диска.

Конечно, на всё это нужно обращать внимание в любой торговой точке. Но если рядом есть Леруа Мерлен, то будет намного проще. Во-первых, там всегда большой выбор торцовок

И во-вторых, продавцы-консультанты всегда окажут необходимую помощь. Плюс ко всему на все товары действует гарантийный срок

Во-первых, там всегда большой выбор торцовок. И во-вторых, продавцы-консультанты всегда окажут необходимую помощь. Плюс ко всему на все товары действует гарантийный срок.

Какой двигатель выбрать, чтобы сделать циркулярку

Каждый хозяин хотел бы в гараже, на даче, в частном доме или при ремонте городской квартиры иметь устройство для работы с пиломатериалами. Но даже ручная дисковая пила стоит от 10 000 рублей. В этой статье речь пойдет о том, как изготавливается циркулярка из двигателя от стиральной машины, отслужившей срок. Такая самодельная электропила, собранная своими руками в домашних условиях, способна распускать доски пятисантиметровой толщины. При этом весит чуть больше 20 килограммов и легко перевозится в багажнике машины.

https://www.youtube.com/watch?v=5sBGdbhsLps

Циркулярная пила всегда пригодится в хозяйстве: на даче или в частном доме. Но не каждому по карману хороший дорогой инструмент, а дешевый аналог быстро выходит из строя. Выход из ситуации – изготовить циркулярную пилу своими руками. Например, можно ее сделать из двигателя от старой стиральной машины-автомат, который и выбросить жалко, и место занимает.

Рабочий мотор от стиральной машины-автомат не должен пылиться в гараже. Даже домашний мастер может найти ему применение. Мы расскажем, как изготовить самодельную циркулярку из двигателя стиральной машины.

Такой инструмент поможет напилить дров, освоить столярные работы

Однако будьте внимательны: неосторожное пользование самодельным станком может привести к неприятным последствиям. Поэтому, прежде чем браться за работу, вы должны быть полностью уверены в своих силах. Для диска размером 350 мм понадобится 1 кВт энергии для запуска

Диск диаметром 170 мм потребует около 500 Вт. Поэтому можно поставить мотор от старой стиралки

Для диска размером 350 мм понадобится 1 кВт энергии для запуска. Диск диаметром 170 мм потребует около 500 Вт. Поэтому можно поставить мотор от старой стиралки.

В стиральной машине оборотами управляет таходатчик, который контролирует модуль управления. Но к циркулярке невозможно подключить модуль, поэтому установите регулятор напряжения. Используйте схему подключения для правильной установки мотора.

Вы разобрались, какой двигатель нужен и как его подключить. Теперь рассмотрите схему конструкции циркуляционной пилы.

Основная нагрузка будет на подвижных элементах. Это:

  • вал пилы и электромотора;
  • шкив двигателя и вала пилы;
  • ремень привода.

Рассмотрим особенности каждого из них:

  1. Ремень привода не обязательно брать из стиральной машины, можно использовать другие ремни. Главное – чтобы у них были зазубрины, как у ремня клиновидного типа.
  2. На малом шкиве нужно сделать проточные борозды. За них будет цепляться ремень во время работы, что позволит избежать проскальзывания.
  3. На большой шкив приваривается диск большего размера, который не даст ремню соскочить.
  4. Для крепления дисковой пилы используют вал, куда она насаживается, а также шайбу и гайку, которыми закрепляется. Рекомендуется подобрать или взять этот комплект с заводской установки, чтобы диск был максимально надежно закреплен.

Создавая конструкцию, нужно учитывать, что рассчитана она на трехсотый диск. Конечно, сделанный своими руками циркулярный станок подходит только для бытового использования. Поэтому старайтесь не перегружать двигатель.

Зачастую такие станки хранятся во дворе, на улице, поэтому защитите электрическую часть от попадания влаги.

Станина изготавливается из металлического листа толщиной 3 мм. Перед тем, как сделать раму, подготовьте металлический уголок на 30 мм.

Как показано на фото выше, мастер установил раму в самодельные стойки из труб. Теперь есть возможность регулировать высоту устройства. Однако рекомендуется выполнять цельную раму, сваривая куски уголка между собой. Сильная вибрация со временем расшатывает крепления болтов и прочих элементов.

Предлагаем ознакомиться: Не включается стиральная машина Занусси причины

Учитывайте, что мини-циркуляционная пила отличается по габаритам. Она намного меньше обычной и может поместиться при хранении в кладовке.

Стиральная машина — это полезная вещь в домашнем хозяйстве. Однако со временем устройство выходит из строя. В стиральной машине есть элемент, который не должен просто так валяться в гараже – это мотор. Из него делают отличную циркулярную пилу.

Циркулярная мини-пила: инструкция по изготовлению

Основание для мини-циркулярки

Для изготовления подобных самоделок понадобятся:

  • две металлические пластины;
  • деревянный брус;
  • шпиндель от велосипеда;
  • звездочка;
  • цепь.

Устройство циркулярной пилы с отдельным двигателем.

Мини-циркулярка должна стоять на прочном и устойчивом столе, поскольку любое раскачивание может представлять опасность для здоровья человека и к тому же мешать нормальной работе с пилой. Прежде чем приступить к изготовлению станочка из ручной циркулярной пилы, необходимо сделать специальный стол. В этом случае в качестве станины можно использовать металлические козлы и обычный старый кухонный стол. Для начала вам потребуется соединить козлы друг с другом широкой деревянной доской толщиной не менее 50 мм, а затем закрепить на этом основании кухонный стол.

Читать также: Трафареты для плазменной резки

Саму столешницу вы сможете изготовить из двух металлических (лучше всего стальных) пластин с сечением около 4 мм. Кроме того, с этой целью вы можете воспользоваться и толстыми деревянными брусками.

Важно не забыть оставить между металлическими листами небольшой зазор, размер которого обычно составляет 10-12 мм. При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу

Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы. При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

Установка двигателя

Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки, изготовленной своими руками.

В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.

Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.

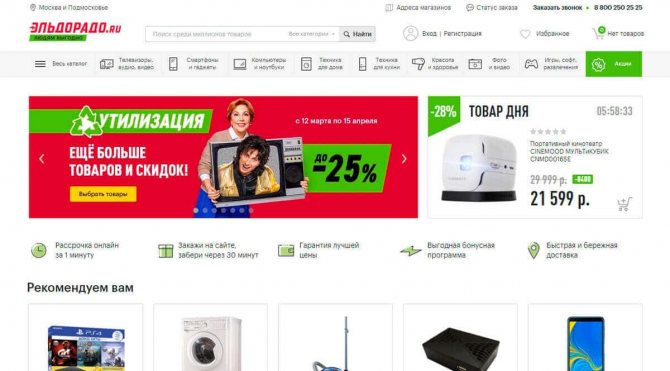

Эльдорадо

Эльдорадо не нуждается в представлении, поскольку у него устоявшаяся репутация крупного российского ритейлера. Среди приборов, которые вы можете приобрести в Эльдорадо есть 4K телевизоры, электробритвы, стиральные машины, пылесосы и капсульные кофемашины всех известных производителей.

Продавец предоставляет пользователям огромный выбор товаров по льготным ценам. Whirlpool, Tefal, Rowenta, Braun и Dyson — это лишь часть уважаемых брендов, которые можно купить в Эльдорадо. Компания заботится о безопасности своих клиентов, поэтому все платежи и личные данные на сайте защищены от взлома.

На прилавках онлайн магазина есть все виды товаров, которые можно найти в розничной сети. В сегменте бытовой техники Эльдорадо всегда большой выбор приборов (аудио- и видеотехника, гаджеты, ноутбуки, фотоаппаратура). На сайте можно нередко встретить специальные предложения и товары дня.

Для чего нужна циркулярная пила

До работ, нужно найти главные задачки распиловочного станка. Если для вас необходимо просто напилить дрова на зиму, либо создавать простые плотницкие работы вроде производства забора – довольно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.

Очевидно, ни о какой безопасности и функциональности при использовании такового устройства не может быть и речи

В неких схожих «моделях» находится вал для закрепления ножей рубанка либо фуганка. Обычно, из уголка либо швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и с помощью шкива вращающий момент передается на диск. Тщательно обрисовывать технологию производства подобного станка не имеет смысла.

Другое дело, если вы желаете создавать столярные работы. В данном случае нужен координатный стол с направляющими, которые фиксируются под различными углами. Так как на таковой стационарной пиле можно работать с заготовками малого размера – нужно позаботиться о безопасности оператора. Лучше предугадать регулировку скорости вращения и возможность легкой смены дисков с различными поперечниками.

Непременно над диском установите защитный кожух, а крутящиеся части привода закройте крышками. Пусковое устройство оснащается аварийным выключателем, а кнопка «стоп» располагается в доступном месте и делается большого размера.

Какой Двигатель Нужен Для Циркулярки

Как сделать домашнюю кружку?

  • Как сделать домашнюю кружку?
  • Большая домашняя циркулярная пила
  • Маятник круговой с электродвигателем
  • Дисковая мини-пила: создание аннотаций
  • База для мини-круговой
  • Установка двигателя

Циркулярная пила Сделай сам, Это хороший способ сэкономить много денег и, в то же время, купить качественное и надежное оборудование. Правильно собранная циркулярная пила не уступает заводской пыли и способна распиливать бревна даже очень большого диаметра.

Дисковая пила используется для равномерной резки пиломатериалов.

Как сделать домашнюю кружку?

Чтобы было удобно видеть огромные бревна на круглой деке, вам нужно оборудовать ее действительно массивным электроприводом. Кроме того, для этой цели установлены ременный привод, вал и двигатель с наибольшей тягой. Все самодельные дисковые пилы состоят из 2 частей: верхней и нижней.

Внизу всегда есть различное электрооборудование, а именно:

дизайн циркулярная пила.

  • двигатель пыли;
  • трансформатор;
  • устройство, которое запускает работу дисковой пилы.

В верхней части дисковой пилы установите:

Большая домашняя циркулярная пила

При изготовлении рамы для верхней части пилы лучше всего использовать металлический уголок шириной 25 мм. В этом случае прямоугольник, который будет рамкой верхней части круглого дома, должен иметь размеры 600×400 мм. Далее в углах этого четырехугольника сваривают четыре трубы, диаметр которых должен составлять 17 мм, а высота около 2,2 м.

Компактная мини-циркулярка NEWONE 766P-L

Добрый день! Очередной отзыв на китайский инструмент: компактную циркулярную пилу NEWONE. В общем иногда, на досуге, я делаю мебель (не в промышленных масштабах, а чисто для себя и семьи) или просто какие либо поделки из дерева (например, тумба для обуви в планах). Распил больших деталей я всегда заказываю в магазине, а вот когда речь заходит о маленьких приходится пилить дома лобзиком, что не совсем удобно. Так как 20 см еще можно распилить прямо, а больше уже надо тратить ну очень много времени на распил. Вот поэтому я и задумался о покупке мини циркулярной пилы.

На Aliexpress такую пилу. Обошлась она мне в 54$ с бесплатной доставкой до Минска.

Как повысить срок службы

Реле обеспечивает плавный пуск и остановку циркулярки, за счет чего снижает пусковые токи. Это защищает сеть от кратковременного скачка нагрузки, и уменьшает износ электродвигателя. Таким образом фактический срок эксплуатации увеличивается на 2-3 года. Функциональность защитных реле отличается, но большинство из них защищают от частых сетевых проблем:

  • «Скачков» напряжения, если на одной из фаз перекос;
  • Обрыва фазы;
  • Резкого увеличения мощности из-за поломки;
  • Повреждения или пробоя изоляции токоведущих частей;
  • Замыкания обмотки статора на заземление, при работе.

Установив реле защиты или один из частотных преобразователей, Вы обезопасите двигатель от выхода из строя вследствие возникновения одной из проблем, что случается достаточно часто. В таких случаях обычно перегорает обмотка, а заменить ее сложно и дорого. Проще поставить защитное реле, и не рисковать.

Вместо него подойдет также устройство плавного пуска (УПП), обеспечивающее плавный пуск электродвигателя. За счет изменения частоты синусоиды, обороты плавно увеличиваются до номинальных и также плавно снижаются после выключения.

Исходя из того, что УПП стоит от 50$ его нецелесообразно ставить на старые и дешевые китайские двигатели за те же 50$. Тем не менее это отличное решение для более ценных аналогов, которое увеличит их «срок жизни» в два раза.

Источник



Циркулярная мини-пила: инструкция по изготовлению

Основание для мини-циркулярки

Для изготовления подобных самоделок понадобятся:

  • две металлические пластины;
  • деревянный брус;
  • шпиндель от велосипеда;
  • звездочка;
  • цепь.

Устройство циркулярной пилы с отдельным двигателем.

Мини-циркулярка должна стоять на прочном и устойчивом столе, поскольку любое раскачивание может представлять опасность для здоровья человека и к тому же мешать нормальной работе с пилой. Прежде чем приступить к изготовлению станочка из ручной циркулярной пилы, необходимо сделать специальный стол. В этом случае в качестве станины можно использовать металлические козлы и обычный старый кухонный стол. Для начала вам потребуется соединить козлы друг с другом широкой деревянной доской толщиной не менее 50 мм, а затем закрепить на этом основании кухонный стол.

Читать также: Трафареты для плазменной резки

Саму столешницу вы сможете изготовить из двух металлических (лучше всего стальных) пластин с сечением около 4 мм. Кроме того, с этой целью вы можете воспользоваться и толстыми деревянными брусками.

Важно не забыть оставить между металлическими листами небольшой зазор, размер которого обычно составляет 10-12 мм. При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы. При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу

Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

Установка двигателя

Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки, изготовленной своими руками.

В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.

Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.

Подвижные части

Закончив подключение двигателя и удостоверившись в том, что он нормально наращивает и сбрасывает обороты, разрешается переходить непосредственно к устройству циркулярки.

Разберемся, какие подвижные узлы, на которые выпадает главная нагрузка, нам потребуются:

  • вал для пилы;
  • вал мотора СМА;
  • ремень привода;
  • два шкива – от стиральной машины и вала циркулярки.

Работа привода должна осуществляться таким образом. Двигатель передает вращение на вал, на котором запрессован малый шкив. На последнем надет ремень, посылающий обороты на второй шкив. С первого взгляда все кажется простым, но когда ведется монтаж циркулярки, возникает много затруднений, которые следует решать.

Маленький шкив в обязательном порядке протачивается. На нем устраиваются три – четыре борозды поперечного вида, чтобы у ремня была возможность для хорошего зацепа.

Вал, удерживающий пилу циркулярки, крепления в виде шайбы и гайки должны отличаться надежностью, чтобы при максимальных оборотах пила не подвергалась деформированию и не соскакивала, травмируя работников. Рекомендуется использовать вал и крепеж от циркулярки, изготовленной в заводских условиях.

Порядок действий по устройству циркулярки описан для пилы с трехсотым диском. Многие скажут, что двигатель от СМА такую пилу не потянет и будет останавливаться. Но здесь следует помнить несколько правил:

  • на циркулярке нужно уметь правильно работать;
  • пила бытового назначения, рассчитана на работу с небольшими объемами материалов;
  • успешная работа такой пилы подтверждается многочисленными отзывами.
  • вал для пилы,
  • вал мотора СМА,
  • ремень привода,
  • два шкива – от стиральной машины и вала циркулярки.

Ремень можно не использовать со старой стиральной машины, достаточно взять аналог у другого агрегата. Главное, чтобы он отличался прочностью и имел зубчики.

  • на циркулярке нужно уметь правильно работать,
  • пила бытового назначения, рассчитана на работу с небольшими объемами материалов,
  • успешная работа такой пилы подтверждается многочисленными отзывами.

Проще говоря, пилу не следует чрезмерно перегружать, да и на холостом ходу лучше ей не работать.

Электродвигатель для циркулярной пилы 220v

. Гладкий двигатель кузова Устойчивость к воздействию воды и влаги лежит в основе дизайна этих двигателей Neri Motori. Эти двигатели подходят для высокоэффективной работы в чрезвычайно влажных условиях и при прямом контакте с различными .

. Эти двигатели специально разработаны для работы в тяжелых условиях дисковых пил и деревообрабатывающего оборудования. В обмотке установлены термовыключатели на 150 градусов Цельсия. Электродвигатели предлагаются как в алюминиевом, так .

Момент: 21 Nm — 100 Nm Мощность: 2,7 kW — 10 kW Скорость вращения: 1 340 rpm — 2 900 rpm

. Эти двигатели специально разработаны для работы в тяжелых условиях дисковых пил и деревообрабатывающего оборудования. В обмотке установлены термовыключатели на 150 градусов Цельсия. Двигатели предлагаются как в алюминиевом, так и чугунном .

Мощность: 1,5 kW — 3,8 kW

Мощность: 3 kW — 37 kW

Момент: 0,62, 0,8, 0,82, 1,24 Nm Мощность: 0,18, 0,12, 0,25 kW Скорость вращения: 1 420 rpm — 3 000 rpm

. 1-фазные асинхронные двигатели с пусковым и рабочим конденсатором Volt Electric предпочтительнее обычных электрических применения двигателей, особенно в следующих машинах и оборудовании 0f промышленных секторах, таких как ядерный, нефтехимический, .

Момент: 1,9, 1,7, 1,25, 1,24 Nm Мощность: 0,37, 0,25, 0,18 kW Скорость вращения: 940 rpm — 3 000 rpm

. 1-фазные асинхронные двигатели с пусковым и рабочим конденсатором Volt Electric предпочтительнее обычных электрических применения двигателей, особенно в следующих машинах и оборудовании промышленного назначения, таких как: зерновые, нефтехимические, .

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
