Каракат из мотоблока своими руками

Как сделать трехколесный велосипед для взрослых своими руками?

Для того чтобы самостоятельно сделать трехколесный велосипед, необходимо определиться с типом устройства, а также для чего изделие будет использоваться.

  • Если это грузовой велосипед, необходимо отдавать предпочтение моделям с большим багажником спереди.
  • Для любителей езды на велосипеде подойдет классический велосипед с двумя колесами сзади и с пассажирским сидением сзади.

Подготовка

Перед началом монтажа трехколесного устройства необходимо сделать все чертежи и расчеты.

Особое внимание уделяются на следующие элементы:

  • устойчивость, необходимо правильно рассчитать расположение задних колес;
  • высота руля и сидения рассчитывается индивидуально для каждого человека зависимо от роста;
  • приобрести задний мост с дифференциалом, который будет не только отвечать за комфорт во время перемещения, но и по советам специалистов является необходимым для безлопастной езды;
  • просчитать рулевые особенности, устройство не должно заваливаться набок при поворотах.

Необходимые инструменты и материалы

Перед началом работы необходимо подготовить следующие материалы:

  • велосипедные цепи 2 штуки;
  • тормозной трос;
  • трос для регулирования скоростей;
  • хомута из нержавеющей стали;
  • старый велосипед;
  • велосипедные колёса;
  • крылья задние;
  • тормозная система;
  • корзина для груза;
  • краска.

Инструменты, которые могут пригодиться для работы:

  • набор инструментов (ключи, шестигранники и прочее);
  • болгарка;
  • прибор для сварки;
  • молоток;
  • дрель.

Пошаговая инструкция

Для изготовления трехколесного транспорта для взрослых необходимо осуществить следующие действия:

  • старый велосипед установить на подпорку рулем вниз;
  • снять колеса;
  • проверить и устранить возможные повреждения и ржавчину;
  • используя болгарку, необходимо убрать заднюю часть велосипеда;
  • используя металлические хомуты, необходимо прикрепить дифференциал;
  • закрепить мост помощью хомутов. Если смотреть на раму мост должен располагаться под углом 90 градусов, наличие каких-либо отклонений может привести к дискомфорту во время перемещения и короткому сроку службы устройства;
  • с помощью сварочного аппарата закрепить составляющие компоненты;
  • на заднем мосте смонтировать крылья, которые могут быть использованы из старого велосипеда;
  • между крыльями приварить корзину, размер которой зависимо от размера велосипеда;
  • установить два колеса на задней оси и проверить их параллельность;
  • установить переднее колесо и при необходимости крыло;
  • установить велосипед на ровную поверхность и, используя уровень, проверить правильное расположение руля и заднего моста к раме;
  • места, стянутые хомутами, необходимо затянуть;
  • используя две велосипедных цепи, необходимо соединить и сделать одну длинную;
  • установить цепь, удалив методом стачивания лишние звенья;
  • установить тормоза, наиболее оптимальным решением является выбор дисковых тормозов. Рычаг тормоза устанавливается на руле;
  • установить механизм переключения скоростей, рычаг переключений монтируется на руле;
  • проверить качество смонтированных деталей, при необходимости дополнительно обработать места стыка сварочным аппаратом;
  • покрыть устройство краской.

Многие пользователи предпочитают наличие небольшой корзины спереди для хранения сумки, это позволяет освободить руки во время езды.

Вездеход из мотоблока – подготовка и изготовление

Непосредственно перед тем, как сделать мотовездеход, потребуется определиться с типом самодельного транспортного средства. Для этого нужно учесть условия эксплуатации вездехода, грузоподъемность, и, конечно же, не забывать об опыте работы.

Если у вас нет опыта в изготовлении гусеничного механизма, то стоит попробовать сделать болотоход с пневматическими колесами.

Выбираем двигатель для вездехода

Пневмоходы, как правило, работают на моторах с системой принудительного охлаждения. Это следует учесть, и выбирать для самодельного вездехода мотор, оборудованный воздушным или водяным охлаждением. Не нужно забывать, что выбранный двигатель обязательно должен иметь определенный запас мощности. В противном случае, пневмоход из мотоблока не получиться эксплуатировать в тяжелых условиях. Как правило, оптимальным вариантом станет применение мотора, мощностью около 15–20 л. с., а для легкого вездехода, или караката, подойдет мотор, мощностью до 15 «лошадок».

Второй важный фактор – это тип мотора. Довольно сложно дать конкретные рекомендации по поводу того, какой двигатель лучше – дизель или бензиновый, так как каждый из них обладает своими достоинствами и недостатками. Тем не менее, вездеход на пневмоходу все же лучше оснащать дизельным двигателем – он менее требовательный к качеству горючего и не нуждается в особом уходе.

Колеса низкого давления своими руками

Для изготовления легкого вездехода – караката, потребуется сделать крупные мощные колеса, которые сделают каракат из мотоблока максимально проходимым. Изготовить такие колеса можно несколькими способами:

  • первый метод заключается в использовании 2 дисков, изготовленных из листового металла. При создании колес их нужно закрепить на втулку, после чего установить камеру. В конце камера фиксируется кусками транспортерной ленты;
  • второй метод более сложный в исполнении. Он подразумевает монтаж и фиксацию одного диска на втулке с последним креплением к нему перемычки. После этого по бокам к колесу потребуется приварить стальные кольца;
  • третий метод чем-то напоминает предыдущий. Разница только в том, что в качестве центрального диска используется спица из листового металла или трубы;
  • четвертый способ подразумевает крепление к телу втулки двух дисков, взятых от колес мопеда.

Каждое такое колесо способно выдержать достаточно большие нагрузки, независимо от погодных условий конкретного региона.

Поэтапная сборка вездехода

На изготовлении колес и выборе двигателя подготовка к изготовлению вездехода не заканчивается

Крайне важно заранее изучить чертежи, которые подскажут, как и в каком порядке монтировать элементы агрегата

Чтобы сделать мини-вездеход своими руками, потребуется действовать в таком порядке:

  1. В первую очередь нужно выбрать основу каркаса для вездехода. Для этого подойдет рама от старых советских мотоциклов УРАЛ и ИЖ. При чем, мини-вездеходы на колесах с рамой от ИЖа являются самыми маневренными. Если для задуманного вами вездехода не подходит ни один из перечисленных вариантов, то каркас можно сварить самостоятельно, используя для этого швеллеры, трубы и уголки с разным диаметром;
  2. На втором этапе потребуется сделать подвеску и задний мост вездехода. Мотоблок на камерах должен обладать независимой подвеской – она более сложная в изготовлении, однако агрегат с таким механизмом получиться более маневренным и удобным при езде. Чтобы сделать независимую подвеску, соедините лонжероны между собой подкосом, рулевой втулкой и отдельной стойкой;
  3. Следующий шаг подразумевает монтаж на вездеход изготовленных ранее колес. Это делается посредством стальных ступиц. На каждой из них должны быть установлены прочные ленты, которые будут оплетать колеса в поперек;
  4. На последнем этапе потребуется установить мотор и другие, необходимые для работы вездехода системы, и надежно закрепить их на раме. Как колесный, так и гусеничный вездеход, должен быть оборудован сцеплением, тормозной и выхлопной системой;
  5. В конце сборки обязательно проверьте самодельный вездеход. Если вы не обнаружили никаких дефектов, то можете приступать к ежедневной эксплуатации агрегата.

Сделанный мотоблок на пневмоколесах станет незаменимым помощником в тех случаях, когда его владельцу нужно быстро преодолеть болотистые участки и русла рек. Отличная плавучесть колес делает вездеход подходящим средством передвижения по различным водным преградам. При этом на суше вездеход на базе мотоблока сможет развивать скорость до 70 км/ч.

Конструкция снегохода

Чтобы правильно собрать вездеход из мотоблока, сначала необходимо изобразить его на схеме. Обычно конструкция состоит из двух частей: ведомой и ведущей. Первая названная часть состоит из следующих элементов:

  • амортизаторы
  • рулевая колонка;
  • полозья.

Ведущая часть же состоит из силового агрегата, привода и рамы. После создания чертежа можно приступать к сварке рамы. Для большей прочности стоит использовать трубы, которые применяются при создании рам для мотоциклов. Но использовать можно и изделия, которые применяются для сооружения водопровода. Придать трубам нужную форму можно при помощи трубогиба.

Чтобы избежать ошибок при создании рамы, сначала стоит производить закрепление элементов системы точечной сваркой. Только после этого можно заваривать соединения безразрывным швом.

После создания рамы к ней привариваются кронштейны, которые необходимы для закрепления двигателя, полозьев и сиденья.

Запчасти и материалы

Конструкция «переламывающегося» вездехода на базе двигателя, педалей, тормозов «Оки» также включает:

  • мосты от «Нивы»;
  • кулак от моста ульяновской машины;
  • самодельные диски;
  • МКПП;
  • трубчатый профиль 50х20, 40х20;
  • рули от УАЗ (гидравлику не берут);
  • индивидуально заказанное лобовое стекло;
  • колеса 1300х600;
  • светильники Hella;
  • радиаторы от Toyota;
  • лебедку для самовытаскивания.

Альтернативная подборка компонентов представлена:

  • также мотором и коробкой машины «Ока»;
  • движителями с грузовика «КрАЗ»;
  • рулежной системой и рессорами от ГАЗ-21;
  • листовой сталью подходящей толщины;
  • трубчатым профилем квадратного сечения;
  • мостами УАЗ.

«Гранату», снятую с «Оки», обрезают и наваривают на нее фланец, соответствующий кардану «Нивы». Стандартный руль от ГАЗ-21 весьма труден в управлении – лучше сразу поставить ГУР. Колесные диски лучше брать с «вылетом», тогда колеса будут удалены от кузова, радиус поворота на передней оси увеличится.

Покрышки берут от грузовика «КрАЗ». Для обдирания и приведения их в оптимальный вид потребуются бензопила, электротельфер. Дополнительная подрезка выполняется канцелярским ножом. Сверх уже упомянутых инструментов потребуются:

  • молоток;
  • пассатижи;
  • отвертки;
  • напильники по металлу;
  • гаечные ключи;
  • винтовые крепежи;
  • сварочный аппарат и определенные принадлежности к нему.

Уже упоминавшийся выше «Лёнеход» собирают на основе:

  • кузова автомобиля и его «родного» двигателя;
  • рамы из профильных труб;
  • покрышек «Шаина»;
  • основной части ходовой с ВАЗ 2121 (остальную часть делают сами);
  • органов рулевого управления с ВАЗ 2109.

О том, с чего начать постройку вездехода из “Оки”, смотрите далее.

Колеса низкого давления своими руками: модификация самоделок из легкой сельхозтехники


Вездеход из мотоблока с колесами низкого давления, как и классический пневмоход из мотоблока – универсальное решение для наиболее сложных участков, которые обычный внедорожник может не осилить. Чаще всего это заболоченные места, песчаные дюны, дороги с каменистым покрытием. Малое давление (до 2 кг/см2) и огромное количество пневмопространства делают резину эластичнее, что способствует преодолению любых препятствий.

Колеса низкого давления – вещь дорогостоящая, соизмеримая с ценой остальной части караката или болотохода. Поэтому остановимся на том, как сделать самодельную мототехнику – пневмоход, квадроцикл или болотоход на пневмоходу.

Ход работы:

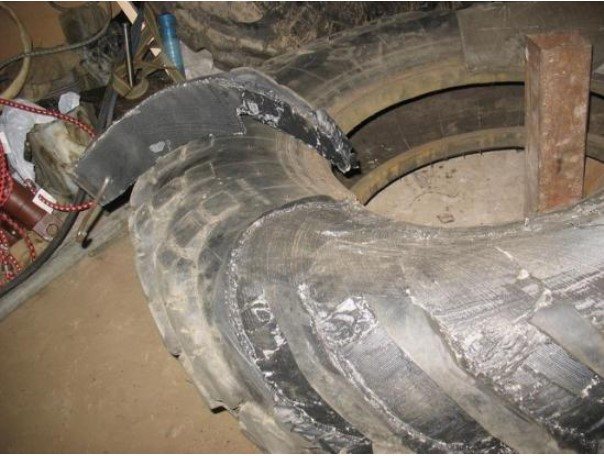

  • находим основу – готовые покрышки от грузовой или авиационной техники. Последняя в разы легче и долговечнее. За счет равномерной толщины с ней будет проще работать. Но покрышки от ЗИЛов или ГАЗа тоже достойны внимания;
  • удаляем проволочный корд по всему периметру заготовки;
  • подрываем и демонтируем протекторный рисунок резины. Вручную это достаточно трудоемко, из-за чего нам понадобится лебедка и острый нож;

после переработки покрышки переходим к формированию нового протекторного рисунка. Следует помнить, что его характер напрямую зависит от типа почвы, по которой он будет ездить. Например, для болотохода подойдет глубокий протектор, для глинистых почв – рисунок, который не будет препятствовать их самостоятельной очистке. На песке для пневмохода жизнеспособными будут узкие канавки. Нанесение нового рисунка выполняют вручную специальным хорошо заточенным ножом. после этого – приступаем к сборке диска;

переформатирование дисков имеет одну важную цель – облегчить их до максимума. Примеры готовых перевоплощений представлены на рисунках ниже;

  • собираем запаску;
  • накачиваем камеры. Чтобы покрышки были плотно зафиксированы к диску, применяют транспортерное полотно армированного типа.

Подобные рекомендации – прогрессивное решение для любых самодельных машин из мотокультиваторов – караката, квадроцикла, болотохода и даже снегохода. Мы рассмотрели наиболее популярные самоделки с двигателем от мотоблока. Но на этом изобретательность народных умельцев в отношении данного сельхозагрегата не заканчивается. Жители Северных районов давно оценили преимущества аэросаней, мотосаней, снегохода. А минитрактор или мотобуксировщик из мотоблока стал постоянным спутником домашнего хозяйства.

Особенности самодельного вездехода из мотоблока

Мотовездеход в классическом понимании – это транспорт, предназначенный для передвижения по бездорожью и дорогам вне зависимости от их покрытия. Вездеход из мотоблока отличается небольшими размерами и облегчённой массой.

Перед тем, как приступить к изготовлению мини вездехода своими руками стоит выполнить следующие действия:

  • Подготовить работающий двигатель на бензине или дизеле с тяговым потенциалом достаточным для перемещения агрегата и транспортировки водителя;
  • Определить ходовую часть – гусеничный или колёсный тип. Мини вездеходы на колёсах менее проходимы, но их изготовить своими руками намного проще, нежели гусеничные модели.

Нужно приобрести или изготовить своими руками ключевые узлы конструкции:

  • Раму для крепления всех деталей;
  • Задний мост под задние колёса;
  • Сиденье для водителя, которое должно быть защищённым от воды и грязи, летящей из-под колёс;
  • Освещение для возможности передвижения в ночное время.

Технические характеристики готового вездехода:

  • Грузоподъёмность – 200 килограмм;
  • Двигатель с мощностью от 10 л. с.;
  • Средняя скорость – 10 км/ч.

Плюсы и минусы самодельных мотовездеходов

Самодельные трициклы не уступают многим заводским аналогам по показателям. При этом затраты на изготовление, ремонт и обслуживание ниже.

ПреимуществаНедостатки
Отсутствие диагонального зависания, т.к. все 3 колеса постоянно контактируют с поверхностьюНеустойчивость по сравнению с 4-осными аналогами
Небольшая масса, что положительно сказывается на улучшении динамики и проходимостиНеудобство управления по глубокой колее из-за несовпадения передней и задней осей
Простота конструкции, без сложных и дорогих деталейТрудности с внедрением полного привода
Высокая ремонтопригодностьПри прочих равных параметрах проходимость хуже, чем у квадроциклов

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

  1. Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
  2. На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
  3. В отверстие диска выводится воздушный клапан.
  4. Колесо накачивается воздухом.
  5. Получившиеся шины устанавливаются на вездеход самоделку.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

  1. На сваренную или готовую раму устанавливается мотоблок.
  2. Монтируется задний мост и, если нужно, передний.
  3. На раме размещается сидение.
  4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
  5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
  6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
  7. Проверяется работоспособность тормозов.
  8. Устанавливаются электрические цепи и осветительные приборы.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Преодолеть непроходимые участки

Вездеход имеет много преимуществ, ведь обладает высокой проходимостью. Поскольку в сельской местности довольно редко встречается полноценное асфальтовое покрытие, это устройство сможет ездить по любой поверхности, даже снегу. Для его создания понадобится мотоблок с двух- или четырёхтактным мотором

Важно, чтобы у него присутствовало воздушное охлаждение

В будущей конструкции мотоблок будет служить силовым агрегатом. Для этого нужно снять с мотоблока мосты и руль. Дальше требуется вставить раму так, чтобы карданы исполняли роль мостов

Важно не провести полную переделку мотоблока, чтобы в любое время можно было вернуть исходный аппарат

Собрать воедино

Есть много вариантов собрания конструкции. Всё зависит от вида будущего аппарата и его вместимости. Ходовая часть вездехода должна иметь независимую подвеску. Её лучше дополнять пневматическими колёсами низкого давления. Рама может быть как сочленённой, так и цельной — это зависит от вида используемых колёс.

Чтобы обеспечить машину независимой поддержкой, необходимо соединить лонжероны подкосом, стойкой и специальной рулевой втулкой. Чтобы прикрепить колёса, нужно установить камеру от грузовика к подвеске (лучше использовать камеру низкого давления). После установки подвески ставится мотор с мотоблока. На этом этапе подключается тормоз, сцепление и выброс газов. Такой аппарат показывает отличную проходимость со скоростью в 75 км/час.

Гусеничный мини-вездеход

До начала работ сориентируйтесь с инструментарием. Можно со стопроцентной уверенностью констатировать, что понадобятся:

  • самые разные отвертки;
  • молоток;
  • электросварка;
  • приспособление для гибки труб (если не имеется подготовленной рамы).

Перед созданием чертежных материалов, ознакомьтесь с типовой структурой.

Рама. В любом гусеничном снегоходе имеется рама: чем хитроумнее структура, тем прочнее и надежнее обязана быть рама. Идеальный вариант – позаимствовать от скутера, квадроцикла либо мотоцикла. Если не имеется подобного элемента, можно самому сварить его из стальных труб диаметром не меньше 40 миллиметров.

Сидение. Сиденье для вездехода должно быть крепким, поскольку сама конструкция довольно невысокая. Непременное условие: выполнена она должна быть из влагонепроницаемого материала.

Мотор

Выбирая мотор, сконцентрируйте внимание на его ресурсе. Если вы желаете, чтобы вездеход был мощный, то и мотор должен быть таким же.

Топливный бак

Резервуар вместимостью 10-15 л, выполненный из железа, идеально сгодится для топливного бака.

Лыжи. Если вы не имеете готовых лыж, которые можно приспособить под вездеход, их можно создать собственными силами из древесины. Желательно, чтобы это была 9-слойная фанера, не меньше.

Руль. При подборе руля управления задумайтесь о своем комфорте. Желательно, чтобы он был позаимствован у двухколесной техники.

Гусеницы. Создание гусениц, наверное, особо сложное занятие.

Силовой привод. Чтобы гусеницы вертелись, вам понадобится силовой привод – предпочтительнее всего в данном варианте применить мотоциклетную цепь.

Если не имеется полностью готовой рамы, то ее просто сварить из профилированной трубы, а конфигурацию придать посредством приспособления для гибки труб.

Когда рама будет изготовлена, подвергните обработке ее противокоррозионным раствором и покрасьте высококачественной краской, способной выдерживать и влажность, и зимний мороз.

Гусеницы

Все, кто когда-то своими силами создавал гусеничный вездеход, заявляют: создание гусениц является самой сложной процедурой.

Легче всего их изготовить из автомобильных шин. Этот способ очень выгодный – прочный и низкобюджетный. Компонент делается по закрытому кругу, по этой причине разрыв покрышки случиться не сможет.

Рассмотрим руководство по созданию гусениц, их можно выполнить двумя способами.

Из шины автомобиля:

  • берем шину и обрезаем борта (используйте острый ножик);
  • кроить необходимо так, чтобы осталась гнущаяся доля с протектором.

Из конвейерной ленты:

  • отрезаем нужный кусок ленты;
  • прошиваем кромки нитью из лески;
  • сворачиваем в кольцо, сшиваем торцы;
  • на сделанное полотно фиксируем грунтозацепы, в их роли применяем пластиковые трубы диаметром не меньше 40 миллиметров (разрезаем вдоль);
  • фиксируем трубы к полотну винтами.

Возможно, вышеизложенная информация будет полезной, если вы приняли решение создать вездеход на базе мотоблока.

О том, как сделать вездеход из мотоблока своими руками, смотрите в следующем видео.

https://youtube.com/watch?v=v1sP9dC-AZc

Подборка видео

Каракат-вездеход на базе мотоблока Нева:

Легкий вездеход под рабочим названием “Синяк”, так-как кузов обшит поликарбонатом. Вообще это первая модель где использовался этот легкий, теплый и более менее прочный материал. Пока нареканий к поликарбонату нет, пластик этот должен выдерживать морозы до 40 градусов и не портится на солнце, главное намного легче любого железа и алюминия и дешевле.

Вездеход получился достаточно легкий для своих размеров, вместимости и больших колес. Ориентировочный вес около 600кг. Размеры: длина-3400 мм, ширина-1960 мм, высота по кабине 2100 мм, по кунгу 2350 мм.

Технические характеристики вездехода

Способ поворота — “перелом” рамы на УАЗовском кулаке Колёсная формула — 4×4, постоянный полный привод Размеры — Д*Ш*В /3400*1960*2350 Снаряжённая масса — 650 кг Грузоподъёмность — суша/вода 300/150 кг Максимальная скорость — суша/вода 25/1 км/ч Двигатель — ИЖ-Планета3, переделан на жидкостное охлаждение Цепной редуктор — шаг цепи 19,05 мм, ПЧ редуктора = 2,13 Ведущие мосты — М-412, ПЧ главной пары = 3,9 Шины — Бел-79 1020*420-18, камерные Диски — самодельные Рама — пространственная, сварная, из профильных труб Кабина — полузакрытая, одноместная Кузов — полузакрытый, обшит поликарбонатом

Вездеход строился как простой и бюджетный вариант. Двигатель планировался от мотоколяски СЗД, но советского наследия остается все меньше и сейчас уже трудно найти старые двигатели и другие элементы так-как люди сдают все в металлолом. Но “планетовский ” двигатель все-таки удалось найти и другие нужные детали. Двигатель получился сборный, в основе планета 3, но с замененной правой половиной под 12-ти вольтовый генератор.

Цилиндр заменен на цилиндр с рубашкой жидкостного охлаждения, взят от “пускача”. Установлен радиатор от ВАЗ2108, жидкость гоняет по системе Газелевская электропомпа, которая включается от термодатчика на цилиндре. На радиаторе так-же установлен радиатор обдува, который включается автоматически термодатчиком на радиаторе.

Система охлаждения работает в автоматическом режиме, но если нужно можно включить клавишей на приборной панели вторую скорость вентилятора на радиаторе или переключить вращение в обратную сторону чтобы тепло нагнеталось в кузов для обогрева. Так же на приборке работают контрольные лампы зажигания, и нейтрали, работает указатель температуры. Свет включается на руле, можно включать одну или обе фары. Сделан свет так для того чтобы генератор не перегружать и обе фары включать на короткое время.

Покрышки Бел-79, диски самодельные. На 13-ти дюймовый диск от Москвича приварен короткий (11см) профиль 40*20*2мм, а поверх него длинный (32см) профиль 20*20*1,5. Борта сделаны из ИЖевских ободов и расширены полосой так как высота бортов маловата. Кузов, обои части съемные, задний оправдывающийся назад по принципу телеги, иногда бывает очень удобно скинуть все сразу.

Трансмиссия вездехода полноприводная, рама переломка на УАЗовском кулаке. Привод осуществляется так. С двигателя крутящий момент по средствам цепи передается на реверс-редуктор от СЗД. Далее на цепной редуктор через самодельный кардан на цепной редуктор. С редуктора идет привод на звезду установленную на УАЗовском кулаке.

Внутри кулака ШРУС от Москвича-2141, который вращается в двух подшипниках. В кулаке просверлены отверстия и вкручены маслёнки. Если иногда мазать, то узел долго должен проходить. А с кулака привод раздается на передний и задний мосты. Мосты от Москвича-412, редуктор в них на 35 зубов. карданы: передний укороченный Москвичевский, а задний стандартный УАЗ. Рулевая рейка от Москвича-2141, педали от него-же, только немного доработанные и расставлены по шире.

Подвеска вид снизу, задний привод с кулака УАЗ

Трансмиссия. Цепной редуктор. Ведущая звёздочка — 15 зубов, ведомая 32 зуба, шаг цепи 19,05 мм. Натягивается цепь перемещением пластины (плиты) ведущего вала. Реверс-редуктор с ведущим валом цепного редуктора соединяется посредством сдвоенного кардана, сделанного из двух крестовин от мотоцикла Днепр.

Несколько фото из жизни вездехода

Вездеход где только не-был, плавал в речках, ходил по весенней распутице, ездил по полям, по болотам. Получилась хорошая и надежная неприхотливая техника для поездок по грибы и ягоды и на рыбалку. Тихоходный, тяги двигателя на таких скоростях хватает с запасом, доже один раз приходилось Волгу на тросу тянуть.

Инверторы ИБП CyberPower системы бесперебойного и автономного электро-питания (котлы, сигнализация, видео-наблюдение и др.)

Учимся создавать квадроцикл из мотоблока

Любопытно, могли ли конструкторы мотоблоков представить, во что народные умельцы будут превращать их детища? Вряд ли! Более того, мастера не собираются останавливаться на достигнутом, и ярким тому доказательством является созданный на основе мотоблока квадроцикл.

От стандартного мотоцикла он отличается наличием четырех колес, позволяющих с легкостью проезжать по самым гористым территориям. Квадроцикл также известен относительной безопасностью, ведь в случае попадания в яму на дороге вылететь из двухколесного мотоцикла гораздо проще, чем с четырехколесного.

Детальные этапы трансформации

  • Для начала следует развести колеса с помощью специальных ставок, которые вытачиваются на токарном станке или приобретаются в магазине;
  • Затем нужно позаботиться о создании рамы. Указанные детали нередко «одалживаются» у велосипеда или мотоцикла, но не исключается возможность сваривания их из классических водопроводных труб;
  • Теперь следует прикрепить эту самую раму к мотоблоку за поворотный шарнир, используя два штифта;
  • После нужно разобраться с колесами. Естественно, в качестве наилучшего варианта рассматриваются автомобильные диски для резины (с низким профилем). Они отличаются довольно широким ложе и отличной резиновой камерой, которая будет идеально прилегать к ним;
  • Камеры следует выбрать от грузовых машин, тогда в практичности и выносливости устройства сомневаться не придется.

Благодаря такому вот нехитрому способу переделки, можно получить отличный квадроцикл, не нуждающийся в накатанной дороге и не боящийся крутых поворотов и склонов.

В общей сложности можно отметить, что при наличии дополнительных инструментов, материалов, чертежей, видео-уроков и прочего, мотоблок можно полностью переквалифицировать и «вдохнуть в него новую жизнь»!

В наше время мотоблок является не только востребованной сельхозмашиной. Это еще и фундамент для изготовления разнообразных самодельных агрегатов. К категории самых последних принадлежит вездеход или как его еще именуют, квадроцикл, а также каракат. Любое из упомянутых мототранспортных средств найдет себе применение в регионах с непростыми климатическим условиями и попросту в среде приверженцев экстрима. Создать мотовездеход своими руками из мотоблока можно на пневматике и гусеницах. Рассмотрим достоинства и минусы каждого вида.

Каракат на основе культиватора: отличительные черты и сборка


Каракат из мотоблока по своему целевому предназначению аналогичен выше рассмотренному приспособлению Отличиями служат:

  • увеличенная колесная база с ременным сцеплением;
  • громоздкость;
  • расширенные условия для эксплуатации – каракат способен генерировать скорость до 70 км/ч на пересеченной местности.

Ввиду того, что главный упор в этой переделке касается именно покрышек, остановимся на них более детально.

Среди существующих способов собственноручного воссоздания мощных и больших скатов на каракат можно выделить несколько основных:

  1. считается самым легким. Берутся два металлических диска и агрегируются на втулку. На них надевают камеры, закрепляемые транспортерной лентой. Мотоблок на камерах имеет хорошую устойчивость и выносливость;
  2. на втулке крепится лишь один из дисков. На нее же устанавливают перемычки. К последним сварочным аппаратом приспосабливают кольца;
  3. напоминает предыдущий способ, однако для центрального диска необходима дополнительная спица, которую можно изготовить из металлической заготовки или трубы;
  4. позволит дать новую жизнь дискам со старого мотороллера, которые стандартно крепят к втулке.

В качестве опорного конспекта для дальнейшей сборки караката можно воспользоваться предложенными чертежами.


Самодельный каракат на базе двигателя от почвообрабатывателя типа «Нева» или «МТЗ» собирают следующим образом:

  • варим раму из металлического профиля или труб;
  • устанавливаем передний и задний привод. Допускается, если они будут без дифференциала и цельными;
  • передний мост можно позаимствовать от ходовой части автомобиля. С него же берется рулевая рейка;
  • двигатель заимствуют от почвообрабатывателя. Можно оставить родной редуктор или заменить его многоступенчатой коробкой передач. В таком случае в каракате будет проще управлять скоростями. С редуктором придется остановиться, прежде чем изменить скорость передвижения;
  • поставить скаты и переходить к тестированию каракарта.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
