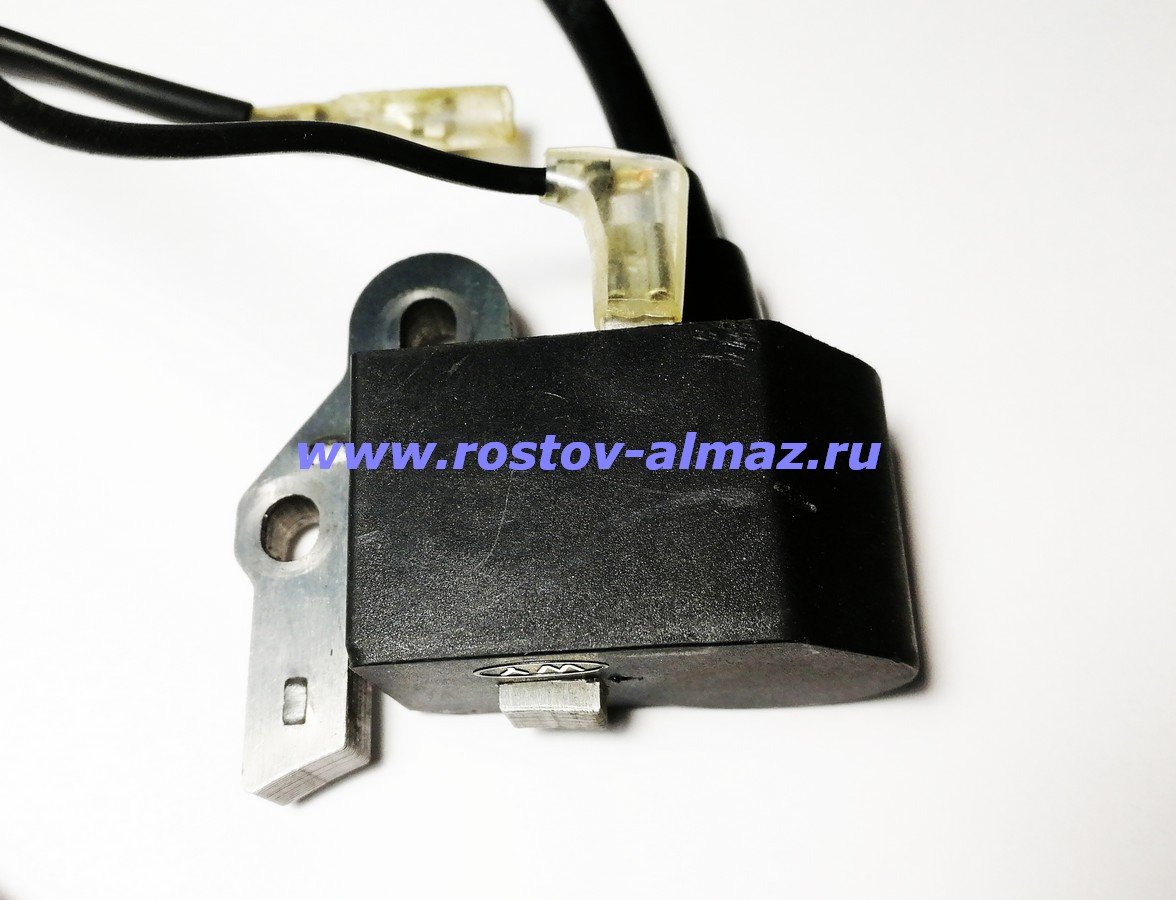

Катушка зажигания для бензопилы чемпион

Способы проверки модуля зажигания.

Единственно верный способ диагностики исправности катушки зажигания это замена ее на заведомо рабочий тестовый образец: если после замены все работает как надо, то дело было в катушке. Если у вас таковой нет, то движемся дальше.

Чтобы исключить возможные неисправности со стороны проводки и кнопок выключения, на время проведения проверки отсоединить управляющие провода от катушки.

Измерение сопротивлений катушки.
Данный способ не всегда применим: во-первых, необходимо знать параметры сопротивлений обмоток катушки. Во-вторых, зажигание помимо катушки индуктивности содержит полупроводниковые элементы для формирования нужного высоковольтного импульса. Как говорилось выше, их неисправность может проявлятся только при нагреве. Для корректного измерения модуля необходимо отключить от него бронепровод и колпачек, что сделать без последствий не получится. Одним словом, достоверные измерения возможны, когда известны правильные параметры и проводятся они в рабочих условиях.
При помощи прибора, проверяющего наличие искры.
Он монтируется в разрыв цепи между свечей и высоковольтным проводом катушки зажигания. Прибор дорогой и применяется в основном в серьезных сервисных центрах. Как пример, тестер системы зажигания от Штиля ZAT 4. Цена 30-50$.
При помощи свечи.
Выверните свечу и приложите ее корпус к цилиндру. Потяните за стартер и наблюдайте за искрой между ее контактами. Этот метод примерный и не дает полного представления о состоянии катушки зажигания, так как свеча находится не “под давлением” и маховик будет вращаться быстрее из-за отсутсвия компрессии в двигателе (свеча вывернута)
“Варварский” способ
. Его используют на свой страх и риск в безвыходных ситуациях.

снять колпачек со свечи и вставить в него гвоздь

Осторожно, не повредите внутренности колпачка – его потом одевать обратно на свечу и эксплуатировать. Шляпку в гвозде лучше откусить

Иначе могут возникнуть сложности с его извлечением.

расположите гвоздь в 6-7мм от цилиндра.

«заводите» двигатель, то есть совершайте обычные действия при заводе инструмента. Этим вы заставите работать систему зажигания
Обратите внимание на то, что свеча должна быть ввернута в свечное отверстие.

смотрите на наличие и цвет искры. В идеале искра должна быть «сильная» и яркого синего цвета
Все остальное – признак неисправности.

Важные моменты:

Свечу выкручивать нельзя: отсутствие компрессии приведет к более быстрому вращению маховика, что не будет соответствовать реальным режимам работы

Если имеются электронные узлы в системе зажигания, то такой метод может вывести их из строя

Расстояние между гвоздем и цилиндром моделирует компрессию и диэлектрические свойства топливной смеси. Расстояние 6-7мм примерное и может отличаться на разных моделях изделий.

Философия способа: должен быть большой зазор между гвоздем и цилиндром, искра должна быть «сильная» и ярко голубая

Чтобы не пользоваться гвоздем можно самостоятельно изготовленный пробник. Для этого понадобиться новая заведомо рабочая свеча. Увеличте в ней зазор до 4-5 мм. Далее одеваем на нее колпачек, прикладываем к двигателю и оцениваем качество искры. Она должна быть “сильной” – четка и яркая. В условиях высокого давления и температуры она сможет поджечь топливную смесь.
Слабая же искра это не сделает. Воспламенение происходит позже или не происходит вовсе. Возникает неровность в работе двигателя, мотор не набирает обороты, возникает вибрация, детонация, в стартере может появиться эффект “обратного удара”.

Конструкция и принцип действия системы зажигания бытовой бензопилы

Каждая пила, работающая на бензиновом двигателе, обязательно оборудуется системой зажигания. Основная функция этого узла заключается в своевременном воспламенении горючего внутри цилиндра. Для этого система зажигания бензопилы создает электрический разряд, который пробивает пространство между электродами штатных свечей. От исправности этого узла бензопилы во многом зависит правильность и эффективность работы ее двигателя

В связи с этим проверке этой важной части инструмента нужно уделить особое внимание

Электронное зажигание хозяйственной бензопилы в стандартной комплектации состоит из ряда следующих деталей:

магнето;
свечи зажигания;
клавиши, отключающей мотор;
проводки, соединяющей элементы между собой.

Магнето – это отдельный тип генератора, работающего с переменным током. При работе он создает электрическую энергию, и направляет ее к свече зажигания бензопилы. В устройство магнето входит катушка индуктивности, на которой намотана неподвижная обмотка. Также в конструкцию элемента входит постоянный магнит, который крепится на маховике. При работе бензопилы маховик вращается одновременно с коленчатым валом двигателя.

В нужный момент определенная штатная деталь устройства разводит имеющиеся контакты. Это приводит к резкому увеличению напряжения и вспышке искры между электродами заводской свечи.

При этом повышается риск перегрева контактов. Чтобы исключить это, а также окисление проводки, электрическая схема штатной системы зажигания оборудована конденсатором.

Схема зажигания хозяйственной бензопилы, оснащенной бесконтактным базовым магнето, основана на действии катушки управления. Она выполняет функции регулятора потока напряжения. Устройство электронного блока такой системы зажигания дополнено конденсатором, диодом и тиристором. Последний нужен для пропуска тока с определенными параметрами напряжения. Во время открытия тиристора начинает разряжаться конденсатор, тем самым, создавая ток внутри витков базовой первичной обмотки.

После этого ток преобразуется в высоковольтное постоянное напряжение, которое создает пробой в штатной свече зажигания, расположенной в цилиндре. Стандартная электрическая сеть бензопилы действует по принципу импульса одновременно с поступательными циклическими движениями моторного цилиндра и вращением коленчатого вала.

Проблемы с модулями зажигания цепных пил

Модули зажигания и катушки иногда терпят поломки. Когда все остальное проверено, подозрения на них. Когда они выходят из строя, одно из двух, как правило происходит. Очевидный симптом нет искры. Единственное, что вы можете сделать, это заменить модуль на новый — или еще лучше — попробовать поменять его с используемой пилы. Если искра после замены модулей не появилась, видимо, вы что-то пропустили.

Замена модуля является единственным надежным способом проверить искру. Всякого рода тестеры, как показывает практика, неправдивы. Единственный надежный тест — замена катушки. Другой симптом, который указывает на плохой электронный модуль или катушку является искра, которая становится слабой, когда пила становится горячей. Если пила не запускается после дозаправки, скорее всего, тепло двигателя ликвидировало искру. Слабая катушка зажигания иногда способна давать достаточную искру для запуска и работы пилы, пока она как следует не прогреется. Когда пила и катушка соответственно нагреются, сопротивление транзистора возрастает и искра становится слабой. Симптомы: пила запускается и работают хорошо в магазине, к примеру, но на работе пила умирает и не запускается, не остынет. Магазину бывает трудно доказать данную неисправность.

Это имитатор нагрузки используемый для диагностики двигателя пилы с системами зажигания, которые имеют проблемы связанные с нагревом. Это регулируемая пневматическая тормозная система, двигатель думает, что выполняется резка дерева. С помощью этого инструмента, мы можем нагреть двигатель пилы до рабочей температуры в течение очень короткого времени. Поскольку нагрузка постоянна и регулируема, можно легко контролировать двигатель на осечки или другие операционные дефекты, которые было бы трудно наблюдать при пилке дерева.

Также имеет смысл при данных условиях, после перегрева не запускается, попробовать открутить и закрутить крышку бака — выпустив скопившиеся топливные газы. Если пила после этого начнет запускаться, додумаете сами.

Первый запуск и дальнейшее обслуживание

Бензопила Champion 240 поступает в магазины в уже собранном виде, за исключением пильной части, её необходимо установить самостоятельно. Придерживаясь инструкции по сборке, выполнить эту задачу можно самостоятельно.

При первом запуске двигателя топливный бак необходимо заправить в соотношении 1:25 масла к бензину. При дальнейшем использовании пилу нужно заправлять смесью 1:50.

При использовании в дальнейшем необходимо периодически проверять натяжение цепи. Как правило, это действие выполняется при каждой дозаправке и перед началом работы. Системы автоматической подачи топлива и экстренной остановки цепи также требуют регулярной проверки на исправность. Использовать пилу при выходе из строя какой-либо из систем запрещено.

Зубчатый упор продается в комплекте с бензопилой Чемпион, его необходимо установить самостоятельно. Упор улучшает сцепление со стволом дерева при резке.

Для этого необходимо отвинтить крепежные гайки и снять защитный кожух, затем надеть цепь на пильную шину, чтобы режущие кромки были направлены по ходу движения цепи. Установить шину, надеть цепь на ведущую звездочку и установить металлический зубчатый упор. В конце необходимо провести регулировку натяжения цепи.

Карбюратор Champion 240

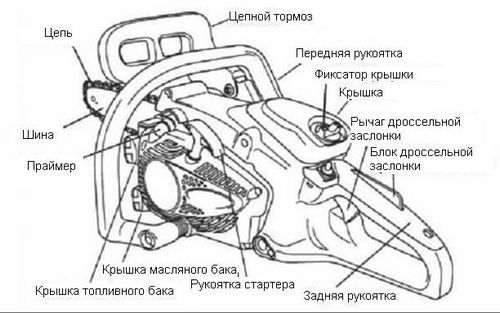

Устройство для бензопилы Champion

Бензопила Champion не может похвастаться большим количеством конструктивных особенностей, которые существенно отличают ее от агрегатов других известных производителей. В то же время все без исключения запчасти в конструкции бензопил Champion имеют отличное качество и высокую надежность.

Для запуска бензопилы Champion ваше устройство имеет стартер, который не имеет дополнительных пружин. За неподвижность пильного элемента бензопилы на холостом ходу за инструмент сцепления отвечает его двигатель.

Каждая бензопила Champion оснащена удобными эргономичными рукоятками с прорезиненной поверхностью. Рычаги и переключатели отвечают за включение, мониторинг и отключение инструмента. Гарнитура Champion с бензопилой включает в себя шину и цепь.

Неисправности зажигания

Чаще всего мы задумываемся о ремонте уже после того, как бензопила перестала заводиться, или появились визуальные признаки серьезных поломок.

Признаки неисправности зажигания:

Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
Заметно упала мощность бензопилы;
При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
Значительно увеличился расход топлива;

Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.

Определение локализации неисправности:

Прежде всего, необходимо осмотреть свечу, если или на ней скопилось много нагара, то причина неисправности, скорее всего, связана с работой карбюратора, поршневой группы или качеством топлива. Если визуально свеча выглядит исправной, ее не забрасывает и она сухая – убедитесь в наличии искры.

Выкрутите свечу, наденьте на нее кабель зажигания;
При помощи плоскогубцев с изолированными ручками, прижмите резьбу свечи к корпусу мотора;
Резко потяните на себя ручку стартера и убедитесь в наличии искры;

Если искра отсутствует, меняем свечу зажигания на новую и снова тестируем. Убедившись в наличии искры, запускаем двигатель. Но что делать, если даже на исправной свече отсутствует искра? Продолжаем поиск:

Тестируем электрокабель на предмет обрыва и недостаточного контакта со свечой зажигания. Проверяем исправность пружины в колпачке насвечника и наличие контакта с бронекабелем;

Для проверки исправности электропроводки лучше всего использовать тестер.

Выставить правильный зазор можно при помощи щупа, они не являются дефицитом и доступны за небольшую плату.

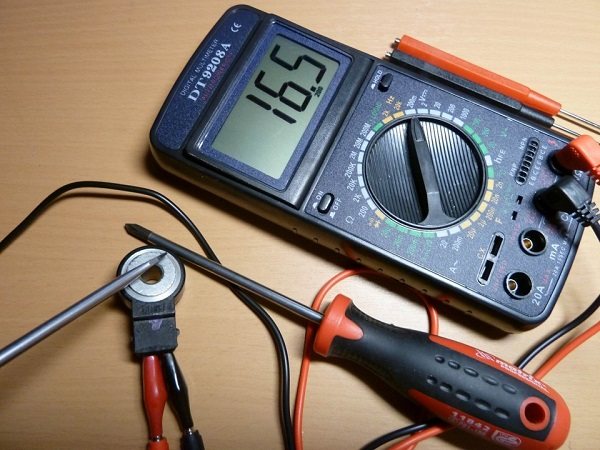

Диагностика неисправности мультиметром

Определить неисправность катушки зажигания можно и так называемым аппаратным методом. Впрочем, для этого у вас должен быть мультиметр, при помощи которого проводится диагностика.

Пошаговая диагностика зажигания мультиметром:

Выставляем мультиметр в положение, при котором стрелка находится на отметке в 200 Ом.
Изучаем инструкцию бензопилы. Выясняем оптимальное сопротивление для обмотки катушки, установленной на нашей модели (в большинстве современных бензопил этот показатель колеблется в пределах 3-5 Ом.);
Подключаем мультиметр к первичной обмотке катушки и измеряем сопротивление, если оно находится в норме – продолжаем тестирование;
Подключаем мультиметр к вторичной обмотке катушки, сравниваем полученные показания с указанными в руководстве по эксплуатации;
Производим подключение мультиметра к отверстию катушки, в которое вставляются провода. В случае если прибор выдает нормальные показатели, приходим к выводу, что катушка исправна. Если же результаты измерения далеки от оптимальных, придется заменить узел (катушку) на новый;

Видео обзор определение неисправности с помощью мультиметра

Регулировка зажигания

Как мы уже отмечали, отрегулировать систему зажигания можно как в мастерской, так и в домашних условиях. Для этого вам понадобятся обычные гаечные ключи, отвертка и щуп 0,4 мм (изготовить щуп можно своими руками из подручных материалов — обычной бумаги для ксерокса, пластиковой бутылки и т.п.).

Пошаговая регулировка зажигания бензопилы:

Диагностируем неисправность;
Демонтируем защитную крышку;
Снимаем модуль с насвечником и электрокабелем. Проводим их визуальный осмотр, в случае необходимости заменяем на новый;
Устанавливаем модуль зажигания, но не затягиваем винты крепления до упора;

Определяем на маховике участок с магнитом;
Выставляем зазор должным образом, в соответствии с параметрами, указанными в руководстве по эксплуатации;
Затягиваем винты крепления модуля до упора, проверяем настройки щупом, при необходимости проводим повторную регулировку;
Устанавливаем защитную крышку и проверяем наличие искры на свече;
Ввинчиваем свечу, заводим бензопилу;

Важно: особое внимание, при ремонте зажигания бензопилы, следует уделить выставлению правильного зазора между модулем и маховиком. Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу

Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу

Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу.

Причины проблем

Когда бензопила не запускается с первого раза, рекомендуется осмотреть провода, которые связны с катушкой. Так вы можете обнаружить:

Важно! Повреждение внутренней изоляции при осмотре нельзя идентифицировать. Если при первичной оценке катушки все в порядке, нужно искать причину поломки в тумблере (нужно отсоединить модуль от проводов). Не знаете, как проверить зажигание на бензопиле? Для начала:

Не знаете, как проверить зажигание на бензопиле? Для начала:

Если при первичной оценке катушки все в порядке, нужно искать причину поломки в тумблере (нужно отсоединить модуль от проводов). Не знаете, как проверить зажигание на бензопиле? Для начала:

оценивают состояние электрода (он может выйти из строя из-за износа), проверяют целостность изолятора из керамики;
осматривают съемный клапан, который должен прилегать плотно (не во всех моделях он снимается);
коричневый налет на керамике обмотки указывает на гуляющую искру;
ищут трещину в свече (трескается иногда колпачок).

Внимательно осмотрите катушку на наличие следов топлива. Свеча должна быть сухой (присутствующие следы отложений должны иметь светлый цвет). Если вы найдете излишки топлива, то проблема может быть в карбюраторе, который, подавая большое количество бензина, заливает свечу. Кроме того, налет может указывать и на изменение геометрии таких составляющих бензопилы как поршень и цилиндр.

Тщательная проверка

Если предварительная оценка состояния катушки результатов не дала, нужно провести тщательную диагностику.

Специалисты рекомендуют взять мультиметр и проверить уровень сопротивления катушки. Изучите оптимальные показатели вашей модели (эта информация есть в инструкции к бензопиле). Учтите, что иногда «прозвон» заканчивается показанием «разрыв цепи», паниковать не стоит, так как во многих пилах используют полупроводниковые детали. Положительный результат проверки указывает на наличие неисправности. Проверка исправности электрической схемы. Кабель прислоняют к зазору между цилиндром и катушкой. При отсутствии искры пробоя, можно сделать вывод о неисправности высоковольтного кабеля, повреждениях внутренней изоляции. Проверка наличия искры (также используется специальный прибор). Устройство для тестирования размещают между выводом катушки и колбой свечи (это место называется разрывом цепи)

Обратите внимание на данные, отображенные на экране измерительного прибора, сравните их с оптимальными для вашей бензопилы. Этот метод проверки могут позволить в «домашних условиях» не все, так как специальное оборудование стоит дорого

Выполнение самодельного зажигания

Этот тест предполагает использование свечи. Ее достают и прислоняют к корпусу цилиндра, одновременно запуская стартер. Следите за искрой. Способ не самый надежный из-за нестандартной скорости вращения маховика (так как положение свечи неестественное), но ею активно пользуются многие мастера.

В полевых условиях, когда вышеперечисленные методы проверки зажигания недоступны, прибегают к такому способу.

Для метод понадобится гвоздик без шляпы, который помещают близко с цилиндром – в 7 миллиметрах от него

Соблюдайте осторожность, чтобы не повредить деталь. Тяните стартер и следите за искрой

Если она появится и будет яркой, неисправностей нет.

Способ полезен при условии отсутствия электронных узлов. Кроме этого, придется придерживаться таких правил.

Не выкручивайте свечу полностью, чтобы не ускорить вращение маховика. Это негативно скажется на работе двигателя.
Свечу размещают так, чтобы расстояние между ней и цилиндром было не менее того, которое рекомендовано с учетом модели компрессии пили и диэлектрических свойств используемой топливной смеси (в среднем размещают на расстоянии 7 миллиметров).

Регулировка карбюратора

В процессе работы нужно производить смазку и очистку узлов бензопилы, а регулировать состав рабочей смеси необходимо делать в случае ремонта карбюратора.

Внешний вид карбюратора бензиновой пилы Champion 240

Регулировку карбюратора нужно производить в сервисных центрах, где имеются необходимые условия и запчасти. Но иногда приходится производить настройку своими силами.

Перед проведением самостоятельной регулировки, настоятельно рекомендуем посмотреть видео, в котором подробно разобраны все шаги по регулировке, на примере бензопилы Champion 254. Пилы во многом похожи, поэтому все сказанное в видео применимо и к модели 240.

Из видеоинструкции следует, что при самостоятельной регулировке следует пользоваться портативным тахометром, который обеспечит эффективную настройку мотопилы.

Более подробно о регулировке карбюратора бензопилы читайте в наших самых популярных статьях: основы настройки и советы знатоков, быстрая регулировка всего за 3 шага.

Основные неисправности и способы ремонта

Champion 240 — достаточно надежная бензопила, которая пользуется популярностью среди садоводов и дачников. При этом, эта модель имеет несколько «слабых мест», которые могут часто выходить из строя.

Чаще всего требует замены цепь и шина. Эти детали могут изнашиваться по причине длительного использования или выходе из строя других систем бензопилы. Кроме того, поломка пильной части может возникнуть после отскока. Для того чтобы избежать поломки можно дополнительно установить металлический упор. Замена пильной части производится по той же схеме, что и сборка.

При длительной работе пила может значительно нагреваться. В зависимости от того, какая часть нагревается больше, это может свидетельствовать о засорении трубок подачи масла. Использовать бензопилу при неисправной системе подачи масла запрещено. Исправить эту поломку можно осуществив осмотр и прочистку системы.

Выход из строя системы экстренной остановки цепи — распространенная проблема для бензопилы Champion 240. При возникновении этой неисправности необходимо обратиться в сервисный центр.

Причины проблем

механическое повреждение;
обрыв.

оценивают состояние электрода (он может выйти из строя из-за износа), проверяют целостность изолятора из керамики;
осматривают съемный клапан, который должен прилегать плотно (не во всех моделях он снимается);
коричневый налет на керамике обмотки указывает на гуляющую искру;
ищут трещину в свече (трескается иногда колпачок).

Зажигание советской бензопилы Внимательно осмотрите катушку на наличие следов топлива. Свеча должна быть сухой (присутствующие следы отложений должны иметь светлый цвет). Если вы найдете излишки топлива, то проблема может быть в карбюраторе, который, подавая большое количество бензина, заливает свечу. Кроме того, налет может указывать и на изменение геометрии таких составляющих бензопилы как поршень и цилиндр.

Тщательная проверка

Если предварительная оценка состояния катушки результатов не дала, нужно провести тщательную диагностику.

Специалисты рекомендуют взять мультиметр и проверить уровень сопротивления катушки. Изучите оптимальные показатели вашей модели (эта информация есть в инструкции к бензопиле). Учтите, что иногда «прозвон» заканчивается показанием «разрыв цепи», паниковать не стоит, так как во многих пилах используют полупроводниковые детали. Положительный результат проверки указывает на наличие неисправности.
Проверка исправности электрической схемы. Кабель прислоняют к зазору между цилиндром и катушкой. При отсутствии искры пробоя, можно сделать вывод о неисправности высоковольтного кабеля, повреждениях внутренней изоляции.
Проверка наличия искры (также используется специальный прибор). Устройство для тестирования размещают между выводом катушки и колбой свечи (это место называется разрывом цепи)

Для метод понадобится гвоздик без шляпы, который помещают близко с цилиндром – в 7 миллиметрах от него

Соблюдайте осторожность, чтобы не повредить деталь.
Тяните стартер и следите за искрой. Если она появится и будет яркой, неисправностей нет.

Способ полезен при условии отсутствия электронных узлов. Кроме этого, придется придерживаться таких правил.

Не выкручивайте свечу полностью, чтобы не ускорить вращение маховика. Это негативно скажется на работе двигателя.
Свечу размещают так, чтобы расстояние между ней и цилиндром было не менее того, которое рекомендовано с учетом модели компрессии пили и диэлектрических свойств используемой топливной смеси (в среднем размещают на расстоянии 7 миллиметров).

Тестирование путем замера сопротивления

Проверить катушку зажигания можно другим способом. Для него можно воспользоваться в качестве проверочной характеристики сопротивление. Во время проверки измеряется сопротивление на обоих обмотках.

Инструменты и материалы

Проверку можно выполнить специальным прибором: омметром или мультиметром. В приборе должна быть возможность регулировать диапазона показаний.

Инструменты для тестирования

Порядок действий

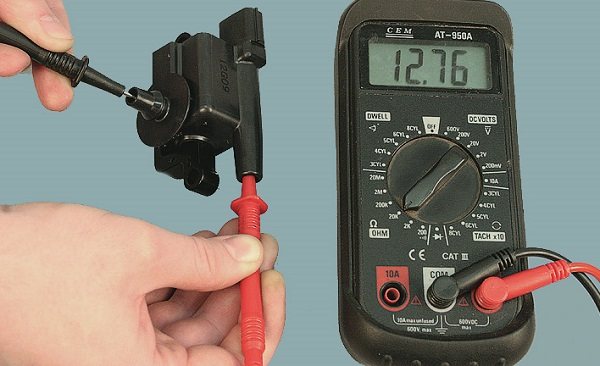

Проверка катушки зажигания тестером дает возможность точно определить, что перебои в работе двигателя связаны с ее неисправностью. Для проведения теста, устройство нужно снять с автомобиля.

Перед проведением теста нужно выяснить, каким должно быть номинальное сопротивление. Значения номинальных сопротивлений для первичной и вторичной обмотки модулей, которые устанавливаются на машины, могут отличаться. Поэтому следует определить, сколько они должны быть для конкретного устройства. Перед тестированием следует проверить сопротивление измерительного прибора, замкнув его щупы.

Проверка с помощью тестера состоит из следующих этапов:

Сначала необходимо проверить первичную обмотку. В этом случае щупы прибора нужно присоединить к ее выводам, которые чаще всего находятся на центральном выводе по бокам. Измерив прибором сопротивление, от этого значения нужно отнять сопротивление тестера. Полученный результат сравнивается с номинальным показателем. Если есть какие-либо отклонения, то это означает, что модуль неисправен.
На следующем этапе нужно проверить вторичную обмотку. В этом случае один щуп прибора подключается к боковому выводу, а второй – к центральному выводу. Полученное значение снова нужно сравнить с номинальным показателем.

Есть особенности при проверке сопротивления тестером для индивидуального и сдвоенного модуля. Замерять сопротивление вторичной обмотки у сдвоенной катушки можно на любом выводе. Конструкция ее такова, что на выводы подается один импульс. При этом нужно учитывать, что для двигателей с четырьмя цилиндрами может быть установлен блок, который состоит из двух таких модулей. Поэтому желательно проверять сопротивление на всех центральных выводах.

Когда проверяется индивидуальный модуль с помощью тестера, то щупы во время проверки соединяют с выводами, расположенными по бокам, в том месте, где присоединена фишка с проводами.

Особо внимательными нужно быть во время тестирования вторичной обмотки, чтобы не перепутать полярность. В мультиметрах щупы окрашены в разные цвета. Один – красного цвета, а другой – черного. Во время проверки вторичной обмотки красный щуп присоединяют к стержню наконечника, надетому на свечу, а черный – к центральному выводу на фишке.

Тестирование модуля мультиметром

Более точно диагностика катушки зажигания проводится с помощью специального оборудования, например, осциллографом. Но в домашних условиях достаточно проверки двумя описанными выше способами. Если выяснилось, что катушка неисправна, ее меняют на новую.
