Керно. автоматическое и слесарное по металлу

Автоматический кернер своими руками

Желающие получить приспособление для разметок, но при этом сэкономить, или просто любители мастерить могут постараться изготовить стандартный керн. Для этой цели подойдет обычная дизельная форсунка, а именно ее запорная игла, которая обладает высокой твердостью. Ею свободно можно кернить пластмассовые, алюминиевые, медные, латунные, бронзовые и высокоуглеродистые незакаленные инструментальные стали. Тем же, кто хочет работать без использования молотков, лучше сделать керн автоматический из дюралюминиевой трубы. Для работы понадобится:

• Дюралевая труба диаметром 0,12 см. Она станет корпусом будущего изделия.
• Ударно-взводный механизм. Он представляет собой изделие в виде конуса из прочной углеродистой стали, которое под небольшим смещением расположено внутри взводной пружины.
• Обычная пружина. Ее следует расположить между бойком и заглушкой керна.
• Крышка или заглушка. Она выполняет функцию упора для спусковой пружины, которая оказывает воздействие на боек.
• Боек. Его нетрудно выточить самостоятельно, используя точильный станок или болгарку.
• Заточенный конусообразный стержень. Их может быть несколько. В таком случае при необходимости во время работы их можно поочередно снимать и затачивать.

Что такое кернер, его типы, приемы работы, фото

Если в среде профессионалов кто-либо называл этот инструмент керном, он переставал таковым быть по определению. Керн или керно – это лунка в материале – результат работы кернера и никак иначе.

А еще образец породы грунта, полученный особым способом, но это точно не предмет нашей статьи.

Сейчас же, даже Википедия подает слово «керн», как второе название инструмента — кернера, что в корне неправильно, но оставим это на совести авторов материала.

Кернер — что это такое?

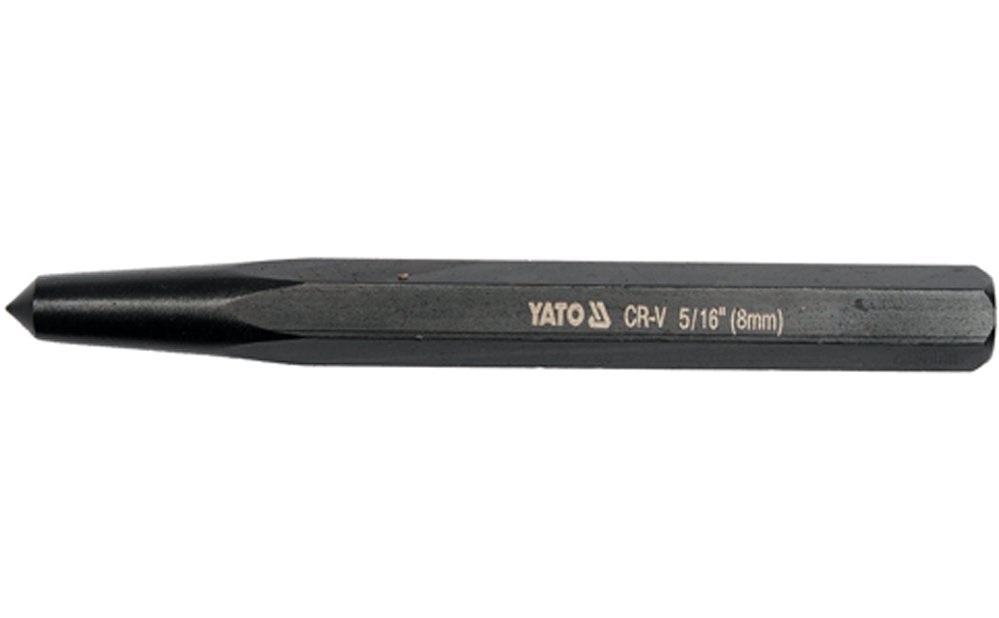

Кернер представляет собой металлический стержень, из инструментальной стали с заостренной ударной частью, заточенной под углом преимущественно 120° и закаленной на длину 20 – 30мм, и бойка – с другой стороны, также термообработанной, но на 10 – 15 мм. Еще ее называют затыльником. Используется в слесарном деле для получения лунок или кернов, необходимых для удобства сверления материала.

Большая часть инструмента остается незакаленной, а значит менее хрупкой, что делается в первую очередь с целью безопасности его использования.

Форма сечения стержня кернера особой роли не играет: он может быть круглым, и тогда не нем часто делается накатка, чтобы было удобнее удерживать его в руке, а может быть и шестигранным.

Кернение, почти во всех случаях, производится для последующего сверления материала, чтобы сверло не скользило по поверхности заготовки на начальном этапе сверления. Но бывают и варианты…

В зависимости от диаметра сверла подбираются и габариты кернера, но это чаще бывает на производстве при массовом кернении, для получения отверстий разных диаметров.

Также и угол заточки кернера может быть другим, ведь для мягких металлов и сверло затачивается под меньшим углом.

Приемы работы кернером

Способов кернения всего два: один – правильный, второй – неправильный.

Для кернения необходимо:

1. Совместить кончик ударной части с пересечением линий разметки;
2. Установить кернер строго перпендикулярно поверхности заготовки;
3. Нанести один уверенный точный удар молотком по бойку, стараясь, чтобы вектор удара совпал с осью кернера.

Это все, невыполнение этих правил приведет к нарушению точности кернения или формы лунки, что может послужить причиной увода сверла.

Если же вы ошиблись при кернении, то сделайте то, чего не посоветуют вам ни в одном учебнике по слесарному делу:

1. Аккуратно легкими ударами молотка осадите края воронки керна до уровня заготовки, если надо, обработайте это место наждачной шкуркой, закрепленной на ровном бруске;
2. Возобновите линии разметки;
3. Возьмите кернер меньшего диаметра с углом заточки около 60° (для таких случаев нужно его держать в домашней мастерской);
4. Выполните процедуру кернения с особой тщательностью, но с меньшей силой удара;
5. Убедившись в точности расположения нового керна, возьмите стандартный кернер и, совместив его острие с новой лункой, одним сильным ударом произведите кернение.

Процесс изготовления чертилки по металлу

Зажав болт в тиски, отрезаем головку и большую часть резьбы.

Вставляем стержень болта в патрон сверлильного станка, включаем его и болгаркой скругляем торец, образовавшийся после удаления головки.

Переворачиваем болт и формируем на месте оставшейся резьбы конус и притупляем его острие.

Напильником подправляем конус и выполняем два пояска на стержне для удобства в дальнейшем удерживания инструмента пальцами. Окончательно формируем другой торец.

Зажимаем в патроне дрели сверло (сломанное) из стали HSS диаметром 3 мм и формируем рабочую часть в виде острого конуса. Наконечник также можно сделать из карбида кремния или вольфрама.

Затупленный конус болта накерниваем и сверлим осевое отверстие диаметром 3+ мм и глубиной около 25 мм.

Выдавливаем в него капельку суперклея и вставляем крепежной частью заостренное сверло.

Скрайбер полностью готов к работе как по мягкому металлу, так и стали.

Кернер — советы при покупке

Среди
слесарных инструментов, существует один из таких полезных и простых ручных
инструментов, как кернер

В этой статье мы подробно поговорим об этом
инструменте, рассмотрим его предназначение и виды, а также заострим внимание на
тех деталях, которые следовало бы запомнить при покупке кернера в магазине. Что
ж, давайте рассмотрим все это прямо сейчас

Что такое
кернер и для чего он нужен?

Как уже и было
сказано, кернер – это ручной инструмент, предназначенный для слесарных работ.
Так, его используют для того чтобы размечать центральные лунки (так называемые
«керны»), которые необходимы для первоначальной установки сверла, или же другой
визуальной пометки. Внешне, кернер представляет собой металлический стержень,
имеющий круглое сечение. Один из концов инструмента является рабочей частью, и
он сделан в виде конуса, угол которого при вершине составляет 100-120°.

Процесс,
который выполняется в ходе работы с этим инструментом, получил название –
«кернение». Он заключается в ударах наносимых молотком с противоположной от
ударной части инструмента, так называемого, затыльника. Применение данного
инструмента помогает избежать несколько неприятных вещей – с его помощью,
исключено соскальзывание сверла с точки сверления, а также кернер помогает
более точно выполнять процесс сверления и др.

Купить кернер
можно практически в любом магазине слесарного и ручного оборудования. На
прилавке, легко узнать его по цилиндрической форме, в начале которого
присутствует боёк, а на конце заостренный конус. В средней же части
инструмента, присутствуют насечки или полоски, которые помогают более крепко
удерживать его в руках. Чтобы получить метку с помощью кернера, необходимо
установить его коническим концом к точке метки, и нанести удар молотком, по
ударной части. Материал, из которого изготовлен кернер, как правило,
представляет собой твердую инструментальную сталь, закаленную термическим
способом. Отметим, что часто этот инструмент называют «керном», однако это
ошибочное выражение.

Виды и типы
кернеров

Как мы уже и
сказали, кернер является ручным инструментом. Однако, вместе с тем, существуют
и автоматические кернеры, так называемые, «самострелы». Данная разновидность
инструмента, предполагает и совсем иную конструкцию и устройство. Внешне, такой
кернер похож на отвертку, в ручке которой имеется пружинный и взводно-спусковой
механизмы. Эти механизмы, заставляют двигаться боёк, и, собственно, оставлять
метки на поверхности металла.

Преимуществом
данного вида кернера является тот факт, что с его помощью можно наносить метки
одной рукой, не используя ударные инструменты, соответственно, не задействуя
вторую руку. Также, преимуществом данного кернера является возможность
регулировки силы удара. Это, в свою очередь, позволяет настроить её таким
образом, чтобы оставлять метки даже на самых мягких или хрупких материалах и
деталях, которые требуют повышенной точности и внимательности при обработке. И,
конечно, автоматический кернер позволит в значительной степени повысить
скорость разметки.

Еще одним
видом данного инструмента, является электрический кернер. В его конструкции
предусмотрен соленоид, который втягивает сердечник инструмента, а после наносит
ударное действие на боек кернера. Также как и автоматический кернер, очень
удобен в работе, однако его конструкция уже несколько устарела, поэтому
встретить инструмент данного типа, можно не так уж часто.

Также,
существуют кернеры, имеющие специальные оправки. Они позволят слесарю очень
быстро сформировать отметки на заданном расстоянии, например, от края, либо же,
наоборот, от центра детали. Коротко говоря, такой кернер позволяет
устанавливать метки на поверхностях, имеющие какие-либо специфические
особенности.

Чтобы купить
кернер в магазине, достаточно обратить внимание на материал изготовления,
присмотреться к его внешнему виду, и взглянуть на производителя. Инструмент от
известного производителя, более предпочтителен, нежели кернер без каких-либо
опознавательных знаков или различий

Поэтому, обращайте пристальное внимание
именно на эти детали, и тогда инструмент будет служить вам очень и очень долго.

Еще статьи из раздела:

— Зубило – все виды и места применений

— Выколотки. Что входит в набор?

— Пробойник

— Как заделать щель в бетонном полу?

— Сверла по металлу – виды и назначение

— Циркулярная пила из дрели

— Насадки на дрель — своими руками

— Трубогиб своими руками. Несколько вариантов

— Лобзик-станок — своими руками

— Способы устранения лакокрасочных материалов

загрузка…

Керно. Сверлим там, где надо!

Обычный инструмент керно состоит из одной детали – прочного стального стержня. Это может быть сталь У8, закалённая до 65 HRG и отпущенная. Используется хром-ванадиевый сплав или другие прочные виды. Один конец заточен в виде конуса, второй плоский. Сам стержень бывает семигранный или округлый. Длина кернера колеблется от 10 до 16 см, толщина – 0,8-1,2 см.

Процесс разметки кернов (лунок для установки сверла) происходит так. Держат его левой рукой. Острым концом инструмент устанавливают в месте предполагаемого отверстия.

Не следует путать это слово с понятием в геологии, где оно обозначает породу, добытую при бурении.

Затачивать керно наждаком не имеет смысла, так как его материал не поддаётся такой обработке.

Применение

С помощью керна можно делать наметку на любых поверхностях. Целесообразно использовать его при работе с гладкими материалами. Это кафель, полированные поверхности. Чаще всего его применяют при сверлении металла. Поэтому керно чаще относят к слесарным инструментам.

Активно используют его и каменщики. Для этого созданы специальные кернеры каменщиков. Они мало чем отличаются от слесарных. Часто их окрашивают порошковой краской в яркий цвет, чтобы легче было найти в случае утери.

Применяют керно и для того, чтобы линии обработки стали заметными. Для этого нанесённую разметку проходят частыми кернами, делая её пунктирной.

Какие бывают?

Автоматический кернер даёт возможность:

Автоматическое керно позволяет за минуту сделать до 50 ударов при расстоянии 2 см между лунками.

Вместо острия керно в стержень можно вставлять клеймо и клеймить детали.

Автоматическое (механическое) керно на вид немного похоже на металлическую авторучку. Оно состоит из двух камер, в каждой из которых есть свой боек. Первая сделана в виде срезанного конуса. Там находится ударный боек, который и будет наносить керны на поверхность. За ним расположен подпружинно-ударный боек с направляющим штоком. Его пружина немного смещена вбок.

За ним внутри корпуса расположено сквозное отверстие. Во второй камере подпружиненный мощной пружиной поршенёк со скошенной кромкой.

Когда инструмент устанавливают на поверхности и большим пальцем правой руки нажимают на упорный колпачок, ударный боек упирается в край напружиненного поршенька, приподнимая его. Пружина за ним сжимается и создаёт встречное давление.

В конце процесса сжатия происходит центрирование и выравнивание по направлению к первичной камере. Это приводит к тому, что шток срывается и резко проваливается в отверстие.

Давление пружины через промежуточные элементы передаётся на боёк. Он ударяется о поверхность материала, и на ней остаётся лунка от автоматического кернера.

В некоторых моделях нижний боек можно менять, продлевая, таким образом, время службы инструмента.

Какие бывают?

• ручные;
• автоматические;
• электрические;
• со специальными возможностями (центроискатель для нанесения керна на цилиндрических или шаровидных деталях, прибор для нанесения разметки на нужном расстоянии от края заготовки).

Автоматический кернер даёт возможность:

• размечать одной рукой;
• работать без молотка;
• регулировать усилие при работе с деликатными материалами;
• получать отметки одинаковой глубины;
• быстрее выполнять работу.

Автоматическое керно позволяет за минуту сделать до 50 ударов при расстоянии 2 см между лунками.

Вместо острия керно в стержень можно вставлять клеймо и клеймить детали.

Автоматическое (механическое) керно на вид немного похоже на металлическую авторучку. Оно состоит из двух камер, в каждой из которых есть свой боек. Первая сделана в виде срезанного конуса. Там находится ударный боек, который и будет наносить керны на поверхность. За ним расположен подпружинно-ударный боек с направляющим штоком. Его пружина немного смещена вбок.

За ним внутри корпуса расположено сквозное отверстие. Во второй камере подпружиненный мощной пружиной поршенёк со скошенной кромкой.

Когда инструмент устанавливают на поверхности и большим пальцем правой руки нажимают на упорный колпачок, ударный боек упирается в край напружиненного поршенька, приподнимая его. Пружина за ним сжимается и создаёт встречное давление.

В конце процесса сжатия происходит центрирование и выравнивание по направлению к первичной камере. Это приводит к тому, что шток срывается и резко проваливается в отверстие.

Давление пружины через промежуточные элементы передаётся на боёк. Он ударяется о поверхность материала, и на ней остаётся лунка от автоматического кернера.

В некоторых моделях нижний боек можно менять, продлевая, таким образом, время службы инструмента.

Силу удара автоматического керна можно изменять, поворачивая упорный колпачок вверху инструмента. При этом пружина под ним ослабляется или сжимается. Минимальная сила удара 10 кГ, максимальная – 15 кГ. Глубина лунки от 0,2 до 0,3 мм.

Электрическое керно

В электрических кернерах внутри корпуса находится катушка электромагнита, наконечник, пружина и боек.  После нажатия на корпус он опускается, шайба наконечника, который в это время не двигается, замыкает цепь электромагнита. Удар происходит, когда соленоид втягивает ферромагнитный боек. Он ударяет по наконечнику, оставляя на поверхности метку.

• https://wikimetall.ru/oborudovanie/avtomaticheskij-kerner.html
• https://instrumentn.ru/stolyarno-slesarnyj-razdel/chto-takoe-kerner-ego-vidy-i-naznachenie
• https://remoskop.ru/kerner-avtomaticheskij-mehanicheskij-pruzhinnyj.html
• http://stroi-specialist.ru/instrument/ruchnoj-instrument/chto-takoe-kerner-ego-tipy-priemy-raboty-foto.html
• https://fb.ru/article/299238/avtomaticheskiy-kerner-svoimi-rukami-printsip-rabotyi-i-ustroystvo
• https://proinstrumentinfo.ru/kerno-slesarnoe-avtomaticheskoe-sverlim-tam-gde-nado/

Как сделать кернер своими руками

Для тех, кто не хочет отдавать 300 – 500 кровных рублей за более ли менее нормальный по качеству кернер, есть несколько вариантов изготовления этого инструмента своими силами. О первом мы уже упоминали – из шестигранника.

Для изготовления простейшего кернера из этого материала достаточно обточить его ударную часть, заточить его кончик под заданный угол и закалить ее и боек. А сделать это можно даже на обычной газовой плите, раскалив металл до ярко-розового свечения. Хотя значительно быстрее это сделать при помощи газовой горелки или бензиновой паяльной лампы, которые, как мы надеемся, в вашей мастерской уже имеются.

Разогретый металл нужно опустить на 4-5 сек. в воду, затем на 1 сек. вынуть и повторно опустить еще на 10 -15. Если вы произведете те же процедуры, но окуная инструмент в масло – произойдет воронение, что еще лучше.

Также вы можете быстро изготовить примитивный, но вполне работоспособный кернер из старого, утратившего работоспособность боковых кромок, а значит не подлежащего заточке, сверла, просто заострив его конец.

Правда, в чистом виде использовать такой инструмент, мы все же не рекомендуем – он очень хрупкий и при ударе может расколоться и нанести травму. В крайнем случае, наденьте на него обрезок шланга высокого давления, как в варианте на фото, но лучше – подберите металлическую втулку из трубки подходящего диаметра или выточите ее.

Кроме упомянутых вариантов есть способ изготовить кернер из практически любой стали, но закалить можно только углеродистую. Если вы не уверены в содержании в ней углерода, то проверить это можно по искре при обработке на точиле. А вот и видео:

И если вы не увидели долгожданных звездочек при заточке подходящего прутка для изготовления кернера, то можно произвести процесс цементации, о которой мы упоминали в начале статьи. Сделать это в домашних условиях можно двумя способами. Если у вас имеется в хозяйстве сварочный аппарат, то показанный на видео – наиболее приемлемый и простой.

А если приобретение сварочного аппарата все еще в планах, то поищите поблизости металлообрабатывающий завод, где точат детали из чугуна и наберите чугунной стружки, чем мельче – тем лучше.

Или купите чугунный порошок через интернет. Раскалив металл до того же ярко-розового свечения, опускайте часть заготовки, которой требуется закалка в чугунную стружку. Углерод из чугуна переместится в поверхностный слой вашей низкоуглеродистой стали и сделает возможной ее закалку.

Процедуру можно повторять несколько раз, но заточку кернера произведите до нее. Впрочем, ремонтировать инструмент в дальнейшем можно таким же образом.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Если у вас дома валяются клапана от автомобиля, не спешите их выбрасывать!

Я хочу рассказать, как своими руками с клапана можно сделать отличный керн, который будет работать не хуже заводского, да и выглядеть будет совсем не плохо.

Использовать нужно только впускной клапан, поскольку он полностью цельный и не имеет внутри полости как у выпускного клапана.

Что такое керн

Обычно керны представляют собой стержень круглого сечения. Его острие затачивается под 100°-120°. Этот угол подобран неспроста. Именно при таком уклоне вершины конус достаточно хорошо погружается в металл, при этом его наконечник деформируется по минимуму. Нужно отметить, что инструмент, рассчитанный на работу с мягкими металлами, может затачиваться под меньшим углом. За счет этого изменяется геометрия лунки, и в нее легче попасть сверлом для цветмета, у которого угол режущей кромки отличается.

Часть керна, по которой наносится удар молотком, называется затыльник или боек. Центральная область инструмента обычно делается рельефной, для более удобного удержания в руке.

Кернер изготавливается из инструментальной стали. Его острие проходит закалку на длину 20-30 мм. Термообработке поддается и его боек. При этом центральная часть обработке не подвергается, что позволяет инструменту весьма эффективно гасить удары и препятствует его слому. Запас длины закаленной стали возле острия позволяет при необходимости затачивать изношенный инструмент без риска потери рубящих качеств.

Виды кернеров

Хотя керн и очень простой инструмент, но его конструкция может отличаться в зависимости от того, для решения каких задач он сделан.

Популярные разновидности:

• Обычный.
• Колокол.
• Автоматический.
• С пружиной растяжения.

Обычный – это просто стальной прут круглого или многогранного сечения. Он используется только совместно с молотком. Хотя керно и имеет свой специфический угол заточки, его можно применять в качестве чертилки. При этом точность такой линии будет хуже, в силу специфической конусообразной структуры острия. Такой инструмент производится в различных вариациях длины. Обычно это 140 мм, но возможно ее увеличение. Инструмент стоит подбирать под руку. Если он слишком узкий, то возможно повреждение руки молотком.

Колокол очень похож на обычный кернер, но имеет дополнительный элемент в виде воронки. За счет нее он способен центрироваться на выпуклых и сферических поверхностях. Таким инструментом легко накернить металлический шар, что сложно при использовании обычного прямого керна. Окружность вокруг инструмента препятствует скольжению острия в сторону. Это весьма специфическое и узкоспециализированное керно, малопригодное для другой работы, кроме как нанесения разметки на сферы. Его юбка делается из достаточно жесткой резины. Она эффективно гасит удары, и не скользит, что способствует правильному направлению наконечника.

Автоматические кернеры очень хорошо подходят для использования в труднодоступных местах, куда нет возможности подобраться с молотком. При выборе этого инструмента лучше всего обращать внимания на приборы с круглой рукояткой на месте затыльника. Это облегчает нажатие и не создает болевые ощущения в ладони после срабатывания механизма

Если делать подряд десятки лунок, то отсутствие дискомфорта будет весьма важно

Керн очень простой инструмент, который зачастую изготавливают своими руками. Зачастую самодельные устройства не хуже покупных. Достаточно распространенной конструкцией кернера является пружинный кернер. Он представляет собой отдельный наконечник и боек. Они соединяются между собой обычной пружиной растяжения. Для срабатывания такого прибора, нужно просто оттянуть боек и отпустить. За счет эластичности пружины, он ускорившись вперед ударит в наконечник, и тот углубиться в металл. Кернер этого типа используется без молотка, но для его срабатывания нужно усилие двух рук, поэтому он не так хорошо подходит для труднодоступных мест, как автоматический покупной аналог.

Кернер (инструмент) — это… Что такое Кернер (инструмент)?

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 5 ноября 2011.

Ке́рнер, керн (нем. Körner) — ручной слесарный инструмент, предназначен для разметки центральных лунок (кернов) для начальной установки сверла и иной визуальной разметки. Представляет собой стержень круглого сечения, один конец которого (рабочая часть) заточен на конус с углом при вершине 100°-120°. Кернение производится ударами молотка по противоположной части кернера — затыльнику. Использование кернера позволяет избежать проскальзывания сверла по материалу и помогает добиться большей точности расположения отверстий.

Кернер имеет цилиндрическую форму, в начале боёк, в конце заострённый конус, средняя часть инструмента как правило имеет по́лосы, насечки или накатку для лучшего удерживания в руках. Для получения метки в месте будущего сверления необходимо установить кернер острой стороной в требуемой точке и произвести удар молотком по противоположному концу инструмента.

Кернер можно отнести к группе слесарных инструментов, так как ямки для сверления обычно делаются на металле, кафеле, полированной или любой другой гладкой поверхности. Инструмент является ударно-режущим. Кернеры выполняются из твёрдых инструментальных сталей.

Называть этот инструмент «керно́» считается неправильным.

Виды кернеров

Помимо ручных кернеров, существуют так же автоматические кернеры-«самострелы» с взводно-спусковым и пружинным механизмом. Этот инструмент содержит внутри пружинный механизм, приводящий в движение боёк. Преимущество такой модификации в том, что, во-первых, он позволяет осущствлять разметку одной рукой, без применения ударных инструментов, во-вторых, усилие удара такого кернера можно регулировать, что может оказаться существенным при работе с мягкими или хрупкими материалами или ответствеными деталями, требующими повышенной точности обработки; отметки на детали, полученные с помощью автоматического кернера, имеют одинаковую глубину. В-третьих, использование автоматического кернера позволяет повысить скорость разметки.

Электрический кернер содержит соленоид, втягиванием сердечника в который и создаётся ударное усилие на боёк.

Порой применяются кернеры со специальными оправками, позволяющими быстро формировать отметки на заданных расстояниях от края детали либо находить место с какими-либо специфическими особенностями (например, кернер-центроискатель для нанесения метки в торце цилиндрической заготовки или в вершине шара — для этого кернер снабжается направляющими в виде конуса или треноги).

Виды керно и их назначение

Виды керно различаются по принципу действия и основному предназначению. В арсенале слесарей можно встретить такие виды как:

Предназначен для работы с металлом, кафельной плиткой, другими видами полированной или гладкой поверхности.

Отличается от классического варианта тем, что позволяет делать лунки на заранее выставленном расстоянии.

Используется для кернения поверхностей, по форме напоминающих шар.

Название говорит само за себя, инструмент можно регулировать.

Механический кернер

Позволяет производить работы одной рукой и без использования молотка, при этом глубина лунок всегда одинакова.

Такой прибор идеален для работы с хрупкими, мягкими материалами.

Автоматический кернер

Отличается от механического вида только тем, что содержит внутри себя соленоид, который втягивает в себя подпружинный ударник, за счет чего и осуществляется удар по материалу.

Автоматическое устройство является самым удобным в применении, поскольку не требует затрат физических усилий.

Самодельное керно

Применяется для работы с самыми разными материалами: от пластмассы до меди, бронзы и других видов цветных металлов.

Для профессионального использования обычно приобретаются и автоматический и классический прибор, в домашнем же обиходе, когда применение кернера требуется крайне редко, можно обойтись самоделкой.

В чем польза?

Продукция Dr.Korner создана, чтобы поддерживать организм, давать ему дополнительную силу и энергию, а также стимулировать иммунитет. Вот основные задачи хлебцев:

• Насытить организм полезными микроэлементами, аминокислотами, белками и витаминами группы В, РР и Е.
• Помочь работе кишечника. Благодаря большому количеству грубой клетчатки они незаменимы в диетическом и лечебном питании.
• Защитить организм от лишних жиров и токсинов.
• Являясь заменой обычному хлебу, избавляют организм от вредных дрожжей, которые используются при изготовлении обычного хлеба, булки и другой выпечки.
• Помочь сократить суточную калорийность рациона человека. Один хлебец содержит менее 30 ккал. Если заменить конфеты и печенье к чаю различными хлебцами, можно с легкостью съедать в день на 500-800 калорий меньше обычного.

Функции и назначения керна

Геометрические и эксплуатационные характеристики обычных кернеров регламентируются ГОСТ 7213-72, а автоматический инструмент изготавливается по ТУ и внутренней документации отдельных предприятий. Основное назначение кернера — создание нестираемых отметок на поверхности заготовки и углублений в металле для точного захода сверла. В обоих случаях кернение проводится по заранее нанесенным разметочным линиям. При большом количестве керновых точек предпочтительнее использовать автоматический инструмент, т. к. это значительно повышает производительность труда и снижает вероятность ошибки вследствие усталости слесаря. При изготовлении деталей с одинаковым расположением отверстий одну из них обычно используют в качестве шаблона. Ее накладывают на очередную заготовку по отметкам, фиксируют струбциной, а затем наносят на заготовку керновую отметку с помощью переводного кернера (cм. рис. ниже). Автоматическая центровка риски на поверхности заготовки происходит вследствие равномерной опоры конуса на поверхность отверстия детали-шаблона.

Кроме нанесения разметки, кернение также используют для стопорения (предотвращения раскручивания) резьбовых соединений. Для этого наносят от одного до трех керновых углублений в зазор между резьбой винта и гайки или по краям шлица винта с потайной головкой. Возникающая при ударе деформация металла достаточна для стопорения, но позволяет раскрутить резьбовое соединение с помощью обычного инструмента. При массовом производстве такую операцию лучше выполнять автоматическим инструментом. Еще одна область использования кернеров — ударно-точечная маркировка. Нанесение кодировки на детали является обязательным для их последующей обработки и идентификации в сборочном производстве. Обычно для этого используют специализированные пневматические и электрические машинки, но при единичном производстве в небольших объемах вполне можно обойтись и автоматическим механическим кернером.

Классификация инструмента

Кернер предназначен для создания небольших конических углублений на поверхности металла с помощью заостренного конца, который в соответствии с ГОСТ должен быть заточен под углом 60÷90º. Принцип работы всех инструментов для кернения одинаков: углубление острия в размечаемый материал происходит при ударе по заднему концу стержня, а прилагаемое при этом усилие зависит от твердости заготовки. Основные различия отдельных видов кернеров — это способы нанесения удара и удержания стержня в заданном положении. В первую очередь различают обычные ручные и автоматические кернеры. Последние в свою очередь делятся на механические устройства с ручным приводом и установки с пневмо- и электроударниками. Кроме устройств для кернения с ручным удержанием стержня в требуемой позиции, выпускается инструмент с автоматической установкой острия в нужное место и под заданным углом. К нему относятся переводные и самоцентрирующиеся кернеры. Кроме того, существует ряд приспособлений для кернения, дополненных специальной оснасткой (лупы, циркули и пр.). В отдельную группу обычно выделяют устройства для ударно-точечной маркировки, которые по своей сути являются автоматическими кернерами специального назначения.

Ручной кернер

В отличие от автоматического разметочного инструмента, представляющего собой сборные изделия, обычный ручной кернер является монолитным металлическим стержнем и состоит из четырех функциональных частей (см. рис. ниже):

1. Ударный конец. В соответствии с ГОСТом он может быть округлым или, как на рисунке, с фаской. Инструмент считается непригодным для использования при появлении на торце ударного конца расклепа.
2. Рукоятка. Длина рукоятки по ГОСТ должна составлять не менее 35 % от общей длины кернера. Для надежного удержания на ее поверхность в обязательном порядке наносится рифление (это относится и к автоматическим устройствам).
3. Коническая часть.
4. Острие. По стандарту острие должно затачиваться под углом 60º. Но для более точной разметки можно использовать угол заточки до 30º, а для разметки центров под сверление — до 75º. Требования к этой части не зависят от вида разметочного инструмента и одинаковы как для обычных ручных кернеров, так и для автоматических.

Автоматический кернер

Среди автоматических кернеров самыми распространенными являются ручные механические, позволяющие наносить разметку одной рукой. В большинстве из них используется механизм Свита (Sweet) с промежуточным толкателем, и только в работающих с большим усилием промышленных моделях применяют другие типы механизмов без толкателей. Корпус типичного автоматического механического кернера состоит из трех частей (см. рис. ниже). Такая конструкция выбрана исключительно для удобства его изготовления, а также сборки и разборки инструмента.

Внутри корпуса автоматического кернера находятся:

• рабочая пружина, которая при распрямлении формирует ударный импульс;
• массивный ударник с выемкой на передней части, чья глубина определяет рабочий ход острия;
• толкатель, служащий для взведения устройства и передачи импульса к стержню;
• заостренный стержень из твердого сплава, острие которого создает керновое углубление.

Рабочий цикл механизма этого автоматического устройства включает в себя три этапа (см. рис. ниже):

1. Острый конец стержня устанавливается по разметке. В это время толкатель благодаря форме передней поверхности своей шляпки находится в слегка перекошенном состоянии и упирается верхним концом в край ударника. При смещении ручным усилием корпуса вниз происходит сжатие рабочей пружины.
2. В верхней точке, когда пружина полностью сжата, толкатель смещается из бокового в осевое положение, занимая место непосредственно напротив выемки в ударнике. Это ключевая особенность данного автоматического механизма, на которую его изобретатель получил патент.
3. Верхняя часть толкателя проходит в выемку в ударнике, пружина получает свободный ход и передает накопленный импульс через ударник и толкатель заостренному стержню. Так как корпус автоматического кернера продолжает удерживаться рукой слесаря, вся кинетическая энергия ударника будет направлена на пробитие кернового углубления.

Виды керна

Это слесарное устройство зачастую бывает ручным, но существует и автоматический инструмент керн, который в народе называют самострелом. Встречаются модели, имеющие оправки, с помощью которых, например, быстро формируются отметки на заданном расстоянии от края изделия. Есть кернеры-центроискатели со специальными направляющими, которые способны нанести лунки на шаре или в цилиндрической заготовке. В некоторых пружинных кернерах можно регулировать силу удара, повернув специальный колпачок в ту или иную сторону.

Механический кернер

Такое механическое приспособление имеет в своем корпусе встроенную пружину и боек. При нажатии керно на заготовку происходит сначала сжатие, а затем высвобождение пружины, которая толкает боек, а он уже и наносит удар по поверхности, оставляя на ней лунку. Ударный наконечник бывает сменным и при необходимости изношенную часть легко можно заменить на новую. Механический стержень круглого сечения удобнее ручного, поскольку позволяет работать, не прикладывая больших физических усилий, и задействовать не две руки, а одну.

Электрический кернер

Такой электромеханический инструмент состоит из корпуса, внутри которого помещены катушка электромагнита с сердечником, боек, пружина и наконечник. Во время нажатия на автоматический кернер происходит опускание его корпуса. При этом шайба, имеющаяся на наконечнике, замыкает цепь электромагнита и боек, с большой силой втягиваясь в катушку, и ударяет по магниту. Так образуется лунка в заготовке. При поднятии кернера происходит размыкание цепи и боек с помощью пружины возвращается на свое исходное место. Стоимость такого кернера выше, чем ручного или механического.
