Расшифровка маркировок сталей, правила обозначения

Классификация по химическому составу

Основными легирующими добавками являются металлы. Варьируя количественный состав добавок и их массовую долю, получают большое разнообразие марок стали. Само по себе чистое железо имеет невысокие технические свойства. Малая механическая прочность, сильная подверженность коррозии, требуют введения в состав сплава дополнительных веществ, которые направлены на улучшение одного из качеств, либо сразу нескольких.

Нередко улучшение одних характеристик влечет за собой ухудшение иных. Так, высоколегированные нержавеющие стали могут иметь низкую механическую прочность, а качественные углеродистые вместе с высокой прочностью получают ослабленные коррозионные свойства.

Как уже говорилось выше, одной из классификаций марок стали является ее химический состав. Основными компонентами всех без исключения сталей являются железо и углерод, содержание которого не должно превышать 2,14 %. В зависимости от количества и пропорций добавок, содержание железа в композиции должно составлять не менее 50 %.

По количеству содержащегося углерода классифицируют три группы сталей:

• Малоуглеродистые – содержание углерода менее 0,25 %;
• Среднеуглеродистые – 0,25-0,6 % углерода;
• Высокоуглеродистые, с содержанием углерода более 0,6 %.

Увеличение процентного содержания углерода повышает твердость металла, но, вместе с тем, снижается его прочность.

Для улучшения эксплуатационных качеств, в состав сплава вводят определенное количество химических элементов. Такие стали называют легированными. Для легированных сталей также существует деление на три группы:

• Низколегированные, с содержанием добавок до 2,5 %;
• Среднелегированные, которые содержат от 2,5 до 10 % легирующих элементов;
• Высоколегированные. Содержание легирующих примесей варьируется от 10 до 50 %.

Маркировка сталей отражает наличие и процентное содержание легирующих добавок. При расшифровке каждому элементу соответствует определенная буква, рядом с которой находится цифра, соответствующая его содержанию в процентах. Отсутствие чисел говорит о том, что добавка присутствует в сплаве в количестве менее 1-1,5%. Наличие углерода в составе не отражается, поскольку он входит во все композиции, но его содержание обозначается в самом начале маркировки.

Маркировка может говорить и о назначении сплава. Поскольку в данной классификации также используются буквенные обозначения, то регламентируется порядок их расположения – в начале, середине и конце маркировки.

Стали углеродистые обыкновенного качества

Относятся к числу наиболее дешевых и широко применяемых. Из них получают до 70% всего проката – горячекатаного, сортового и фасонного толсто- и тонколистового, широкополосного и холоднокатаного тонколистового. Из этих сталей изготовляют трубы, поковки, штамповки, ленту, проволоку, металлические изделия (метизы): гвозди, канаты, сетки, болты, гайки, заклепки, а также мало- и средненагруженные детали; штифты, шайбы, шпонки, крышки, кожухи, а из стали номеров 4-6 – валы, винты, зубчатые колеса и шпиндели. Стали обыкновенного качества хорошо свариваются.

В зависимости от назначения углеродистые стали обыкновенного качества подразделяют (ГОСТ 380- 94) на три группы: А – поставляемые по механическим свойствам, Б – поставляемые по химическому составу и В – поставляемые по механическим свойствам и химическому составу. В зависимости от нормируемых показателей (прочностная характеристика, химический состав) сталь каждой группы подразделяют на группа А – 1, 2 и 3-я; группа Б – 1, 2,-я; группа В – 1, 2, 3, 4, 5, 6-я.

Буквы Ст означают «сталь», цифры от 0 до 6 – условный номер марки, характеризующий механические свойства стали. С увеличением номера марки повышаются предел прочности σв и предел текучести σт и уменьшается относительное удлинение δ. Для обозначения степени раскисления после номера марки ставятся индексы: кп – кипящая, пс – полуспокой- ная, сп – спокойная (например: СтЗкп, СтЗпс, СтЗсп; табл. 8 и 9).

Механические свойства углеродистой стали обыкновенного качества группы А и примерное назначение углеродистой стали обыкновенного качества приведены в табл. 8

Таблица 8. Стали углеродистые, их механические свойства и назначение

Марка стали	Свойства	Примерное назначение
σв, МПа	σт, МПа	δ, %
Ст0	Не менее 300	–	23	Неответственные строительные конструкции, прокладки, шайбы, кожухи. Свариваемость хорошая
Ст1кп Ст1пс, Ст1сп	300-390 310-410	– –	35	Малонагруженные детали металлоконструкций – заклепки, шайбы, шплинты, прокладки, кожухи. Свариваемость хорошая
Ст2кп Ст2пс, Ст2сп	320-410 330-430	215 225	33	Детали металлоконструкций – рамы, оси, ключи, валики, цементируемые детали. Свариваемость хорошая
СтЗкп СтЗпс, СтЗсп СтЗГпс СтЗГсп	360-460 370-480 370-490 390-570	235 245 245 –	27 –	Рамы тележки, цементируемые и цианируемые детали, от которых требуется высокая твердость поверхности и невысокая прочность сердцевины, крюки кранов, кольца, цилиндры, шатуны, крышки
Ст4кп Ст4пс, Ст4сп	400-510 410-530	255 265	25	Валы, оси, тяги, пальцы, крюки, болты, гайки, детали при невысоких требованиях к прочности
Ст5пс, Ст5сп Ст5Гпс	490-630 540-590	285 285	20	Валы, оси, звездочки, крепежные детали, зубчатые колеса, шатуны, детали при повышенных требованиях к прочности
Ст6пс Ст6сп	Не менее 590	315 315	15	Валы, оси, бойки молотов, шпиндели, муфты кулачковые и фрикционные, цепи, детали с высокой прочностью

Для возможности распознания марок стали при складировании, прокат маркируют несмываемой краской. Для этого, независимо от группы и степени раскисления стали, используют краску цветов, указанных в табл. 9.

Таблица 9. Цвет маркировки стали углеродистой обыкновенного качества

Марка стали	Цвет маркировки	Марка стали	Цвет маркировки
Ст0	Красный и зеленый	СтЗГпс	Красный и синий
Ст1	Белый и черный	Ст4	Черный
Ст1Гпс	Белый и красный	Ст4Гпс	Черный и красный
Ст2	Желтый	Ст5	Зеленый
Ст2Гпс	Желтый и красный	Ст6Гпс	Зеленый и белый
Ст3	Красный	Ст6	Синий

Как расшифровать маркировку сталей?

Чтобы расшифровка обозначения различных видов сталей не вызывала затруднений, следует хорошо знать, какими они бывают. Отдельные категории сталей имеют особенную маркировку. Их принято обозначать определенными буквами, что позволяет сразу понять и назначение рассматриваемого металла, и его ориентировочный состав. Рассмотрим некоторые из таких марок и разберемся в их обозначении.

Свойства и назначение конструкционных легированных сталей

Конструкционные стали, специально предназначенные для изготовления подшипников, можно узнать по букве «Ш», данная литера ставится в самом начале их маркировки. После нее в названии марки идет буквенное обозначение соответствующих легирующих добавок, а также цифры, по которым узнают количественное содержание этих добавок. Так, в сталях марок ШХ4 и ШХ15, кроме железа с углеродом, содержится хром в количестве 0,4 и 1,5%, соответственно.

Буквой «К», которая стоит после первых цифр в названии марки, сообщающих о количественном содержании углерода, обозначают конструкционные нелегированные стали, используемые для производства сосудов и паровых котлов, работающих под высоким давлением (20К, 22К и др.).

Качественные легированные стали, которые обладают улучшенными литейными свойствами, можно узнать по букве «Л», стоящей в самом конце маркировки (35ХМЛ, 40ХЛ и др.).

Некоторую сложность, если не знать особенностей маркировки, может вызвать расшифровка марок строительной стали. Сплавы данной категории обозначают буквой «С», которую ставят в самом начале. Цифры, следующие за ней, указывают на минимальный предел текучести. В таких марках также используются дополнительные буквенные обозначения:

• литера Т – термоупрочненный прокат;
• буква К – сталь, отличающаяся повышенной коррозионной устойчивостью;
• литера Д – сплав, характеризующийся повышенным содержанием меди (С345Т, С390К и др.).

Нелегированные стали, относящиеся к категории инструментальных, обозначают буквой «У», она проставляется в начале их маркировки. Цифра, идущая за данной буквой, выражает количественное содержание углерода в рассматриваемом сплаве. Стали данной категории могут быть качественными и высококачественными (их можно определить по букве «А», она проставляется в конце названия марки). В их маркировке может содержаться буква «Г», что означает повышенное содержание марганца (У7, У8, У8А, У8ГА и др.).

, содержащие легирующие элементы в своем составе, маркируются аналогично с легированными конструкционными (ХВГ, 9ХВГ и др.).

Состав легированных инструментальных сталей (%)

Маркировка тех сталей, которые входят в категорию быстрорежущих, начинается с буквы «Р», за которой идут цифры, указывающие на количественное содержание вольфрама. В остальном марки таких сплавов называются по стандартному принципу: буквы, обозначающие элемент, и, соответственно, цифры, отражающие его количественное содержание. В обозначении таких сталей не указывается хром, так как его стандартное содержание в них составляет около 4%, а также углерод, количество которого пропорционально содержанию ванадия. Если количество ванадия превышает 2,5%, то его буквенное обозначение и количественное содержание проставляют в самом конце маркировки (З9, Р18, Р6М5Ф3 и др.).

Влияние некоторых добавок на свойства стали

По-особому маркируются нелегированные стали, относящиеся к категории электротехнических (их еще часто называют чистым техническим железом). Невысокое электрическое сопротивление таких металлов обеспечивается за счет того, что их состав характеризуется минимальным содержанием углерода – менее 0,04%. В обозначении марок таких сталей нет букв, только цифры: 10880, 20880 и др. Первая цифра указывает на классификацию по типу обработки: горячекатаная или кованная – 1, калиброванная – 2. Вторая цифра связана с категорией коэффициента старения: 0 – ненормируемый, 1 – нормируемый. Третья цифра указывает на группу, к которой данная сталь относится по нормируемой характеристике, принятой за основную. По четвертой и пятой цифрам определяется само значение нормируемой характеристики.

Принципы, по которым осуществляется обозначение стальных сплавов, были разработаны еще в советский период, но и по сей день успешно используются не только в России, но также в странах СНГ. Обладая сведениями о той или иной марке стали, можно не только определять ее химический состав, но и эффективно подбирать металлы с требуемыми характеристиками.

Маркировка автоматной, шарикоподшипниковой стали

Для изготовления таких деталей, как болты, винты и т. п., используется автоматная сталь. Она имеет повышенную обрабатываемость резанием. В результате поверхность деталей получается ровной и чистой. При маркировке спереди ставят букву “А”, далее следуют сотые доли количества углерода. Расшифровка марки стали А30 будет следующая: автоматная сталь с содержанием 0,3 % С. Могут дополнительно легироваться свинцом, хромом, никелем. Для изготовления элементов, которые находятся под действием переменных нагрузок, используются шарикоподшипниковые стали. Они характеризуются большой износостойкостью, прочностью. Маркируется такая группа сплавов буквой “Ш” (в начале). Хромистые стали имеют в своем обозначении и букву “Х”. Далее следует процентное содержание хрома (десятые доли). ШХ5, ШХ15Г – такие марки сталей (расшифровка их Cr 0,5 %, Cr 1,5 %, Mn до 1 % соответственно) используют для изготовления колец подшипников, шариков.

Маркировочные краски

Поиск по каталогу ЛКМ

Тип лакокрасочного материала:

Все типы

Изменить

Состав лакокрасочного материала (тип пленкообразователя ПФ,ГФ,ЭП и т.д.):

Все составы

Изменить

Бесплатная служба консультаций 8-800-700-59-09 по вопросам покупки краски мелким и крупным оптом

Онлайн консультации по Viber

Краски для нанесения маркировок производят с сильной красящей силой, хорошим растеканием, секундным высыханием, плотным забиванием печатной формы, стойкостью к свету, воде, спирту, кислотам и щелочам.

Штемпельные краски наносят штемпелем на резиновые изделия. Производят из раствора растертых пигментов в глифталевом лаке.

Для товаров, не подвергающимся нагреву, применяется быстросохнущие маркировочные краски ФЛ-59. Для маркировки трубок из поливинилхлоридного пластика производят черную краску МКЭЧ. Механически прочная краска, с хорошими пишущими способностями и стойкостью к +90 градусам нагревания.

Кадмированную сталь маркируют краской эп-572 черного, белого, красного или зеленого цвета.

Перечень лакокрасочных материалов для маркировки изделий

Марка материала	Маркируемый материал
Краска ГФ-57 Ш	Резина
Краска КФ-513 синяя	Алюминиевые и магниевые сплавы
Краска МА-514	Черные и цветные металлы
Краска ТНПФ	Черные и цветные металлы, пластмасса; поверхность, окрашенная эмалями марок МЛ, ПФ, ХВ, ЭП, НЦ
Краска ФЛ-59 черная	Поверхности из Стали и латуни
Эмаль НЦ-132	Маркировка по поверхности, которая ранее окрашена эмалями ЭП, МЛ, ГФ, ПФ
Эмали ПФ-115, ПФ-123	Маркировка по древесине, которая покрашена эмалями ХС, ХВ, ЭП, МЛ, и красками ГФ и ПФ
Эмаль УР-175	Маркируются поверхности из Черных и цветных металлов и пластмасс. Краcка наносится на поверхность, окрашенную эмалями и красками МЛ, ГФ, ПФ
Эмаль ХВ-16	Маркировка Древесины и изделий из нее
Эмаль ЭП-572	По Черным и цветным металлам и пластмассе на ранее нанесенные эмали ЭП, УР, ХВ, ХС, НЦ и краски марок ПФ и МЛ

Разработчики сайта провели подготовку и проверку информационного материала для данного сайта. Тем не менее, мы не гарантируем точность данных и не несем ответственности за ошибки или упущения. Мы не несем ответственности за ущерб (включая ущерб по причине простоя предприятия и/или упущенной выгоды, но не исключая иное), возникший в результате использования данного сайта и содержащейся в нем информации или неспособности подобного использования, а также мер и решений, которые были предприняты вследствие использования данного сайта и данной информации. Сервер 4.0

Классификация по химическому составу

Основными легирующими добавками являются металлы. Варьируя количественный состав добавок и их массовую долю, получают большое разнообразие марок стали. Само по себе чистое железо имеет невысокие технические свойства. Малая механическая прочность, сильная подверженность коррозии, требуют введения в состав сплава дополнительных веществ, которые направлены на улучшение одного из качеств, либо сразу нескольких.

Нередко улучшение одних характеристик влечет за собой ухудшение иных. Так, высоколегированные нержавеющие стали могут иметь низкую механическую прочность, а качественные углеродистые вместе с высокой прочностью получают ослабленные коррозионные свойства.

Как уже говорилось выше, одной из классификаций марок стали является ее химический состав. Основными компонентами всех без исключения сталей являются железо и углерод, содержание которого не должно превышать 2,14 %. В зависимости от количества и пропорций добавок, содержание железа в композиции должно составлять не менее 50 %.

По количеству содержащегося углерода классифицируют три группы сталей:

• Малоуглеродистые – содержание углерода менее 0,25 %;
• Среднеуглеродистые – 0,25-0,6 % углерода;
• Высокоуглеродистые, с содержанием углерода более 0,6 %.

Увеличение процентного содержания углерода повышает твердость металла, но, вместе с тем, снижается его прочность.

Для улучшения эксплуатационных качеств, в состав сплава вводят определенное количество химических элементов. Такие стали называют легированными. Для легированных сталей также существует деление на три группы:

• Низколегированные, с содержанием добавок до 2,5 %;
• Среднелегированные, которые содержат от 2,5 до 10 % легирующих элементов;
• Высоколегированные. Содержание легирующих примесей варьируется от 10 до 50 %.

Маркировка сталей отражает наличие и процентное содержание легирующих добавок. При расшифровке каждому элементу соответствует определенная буква, рядом с которой находится цифра, соответствующая его содержанию в процентах. Отсутствие чисел говорит о том, что добавка присутствует в сплаве в количестве менее 1-1,5%. Наличие углерода в составе не отражается, поскольку он входит во все композиции, но его содержание обозначается в самом начале маркировки.

Маркировка может говорить и о назначении сплава. Поскольку в данной классификации также используются буквенные обозначения, то регламентируется порядок их расположения – в начале, середине и конце маркировки.

Характеристики быстрорежущих сталей

Быстрорежущие сплавы появились относительно недавно. До их появления для обточки изделий из дерева или цветных металлов применялись обычные стальные резцы, при использовании которых возникали некоторые трудности. Они имели очень маленький срок службы ввиду быстрого износа и сильно нагревались, из-за чего работы на больших скоростях делалась невозможной.

Проблема была решена в 1858 году после получения сплава, в котором как основные легирующие добавки были использованы вольфрам и марганец. В течение последующих десятилетий методом многочисленных экспериментов было получено несколько видов сверхпрочных металлов, которые позволили значительно увеличить скорость и продуктивность металлорежущих станков.

К категории быстрорежущих сталей относят большую группу сплавов, в составе которых имеются легирующие элементы, позволяющие добиваться стойкости к износу и сильному нагреванию. От обычных углеродистых сплавов их отличает высокий показатель прочности, который позволяет использовать инструменты из них для обработки твёрдых материалов.

Клинок из быстрореза.

Быстрорезы имеют ряд примечательных характеристик, по которым их можно отличить от других марок сталей, к ним относят следующие:

1. Сохранение твёрдости при высоких температурах, так называемая горяча твёрдость. Любые предметы при трении нагреваются. Температура режущего инструмента, работающего на огромных оборотах, увеличивается очень быстро до высоких показателей. Обычные стали при таком нагреве подвергаются отпуску, из-за чего теряют свои рабочие свойства. Быстрорежущая сталь не подвергается подобным процессам, так как её состав позволяет ей выдерживать температуру до 6000 градусов Цельсия без потери прочности.
2. Высокая красностойкость – параметр сплава, характеризующийся временным промежутком, в течение которого он способен работать при высокой температуре без потери первоначальных свойств.
3. Сопротивление разрушительным процессам. Помимо стойкости к сильному нагреву быстрорезы должны иметь повышенные механические показатели, в сравнении с обычными металлами. Инструменты из таких сплавов даже под высоким давлением не крошатся и не переламываются, за счёт чего активно применяются для изготовления свёрл и резцов.

Расшифровка марок сталей

Расшифровка обозначений марки стали:

• «Ст» – обыкновенная нелегированная сталь. Так, «Ст3» обозначает металл с содержанием углерода 0,3 %, «Ст3кп» – кипящая сталь, «Сст3сп» – спокойная, «Ст3пс» – полуспокойная, «Ст3св» – свариваемая. Если буквы отсутствуют, то перед вами спокойная сталь.
• Группа «А» – сталь с гарантируемыми механическими свойствами (поставляемый металл не проходит термическую обработку). В данном случае могут встречаться такие маркировки: Ст0 – Ст6.
• Группа «Б» – сплав гарантированного состава, который подвергается термической обработке непосредственно у потребителя. На таком металле может стоять обозначение «БСт3».
• Группа «В» – сталь с гарантированными составом и механическими свойствами, используемая для изготовления сварных конструкций. Например, может маркироваться «ВСт3сп».
• «Пп» – металл, характеризующийся пониженной прокаливаемостью. Используется в качестве материала деталей тонких сечений, требующих высокой поверхностной твердости и подвергаемых термической обработке с нагревом ТВЧ. Пример: «Ст58пп».
• Качественная нелегированная сталь. Например, «Ст20», где содержится 0,2 % углерода, то есть обозначение ведется в сотых долях процента. По такому же принципу расшифровываются «Ст10», «Ст45», «Ст65».
• «К» – качественная углеродистая сталь. Данное обозначение ставиться в конце маркировки, то есть «20К», «15К». Такой металл применяется для производства днищ, котлов, сосудов высокого давления.
• «Л» – литейная конструкционная сталь, буква «Л» должна находиться в конце обозначения. Допустим, «110Г13Л» говорит о том, что данная марка содержит 1,1 % С, около 13 % Mn, является литейной. В соответствии с названием, для производства сплава используется метод литья.
• Конструкционная низколегированная сталь. Маркировка «Ст09Г2С» говорит о доли углерода – 0,09 %, марганца – 2 %, кремния – не более 1–1,5 %, при таком показателе цифра не указывается.
• «С» – строительная сталь. Когда обозначение «С» стоит в начале маркировки, после нее фиксируется минимальный предел текучести. Кроме того, при указании марки сталей используются дополнительные обозначения: «К» – повышенная коррозионная стойкость («С390К», «С375К»); «Т» – термоупрочненный прокат («С345Т», «С390Т»); «Д» – повышенное содержание меди («С345Д», «С375Д»).
• «Е» – металл, имеющий особые магнитные свойства. Данное обозначение также располагается в начале маркировки. Так, из «ЕХ9К5» производят мощные постоянные магниты.
• «У» – углеродистая инструментальная сталь. В качестве примера можно привести «У8ГА» с долей углерода 0,08 %, где «Г» обозначает повышенное содержание марганца, «А» – высокое качество материала.
• «А» – высококачественная сталь, если данная буква расположена в конце маркировки. Например, «40А» обозначает, что эта марка содержит около 0,4 % углерода и относится к сталям высокого качества.
• «Э» – электротехническая сталь, которую еще называют технически чистым железом. Речь идет о тонколистовой стали, которая применяется для изготовления шихтованных магнитопроводов электротехнического оборудования, а именно: для электромагнитов, трансформаторов, генераторов, электродвигателей.

Это такие маркировки, как «10880», «21880», пр. Первая цифра обозначает способ обработки листовой стали: «1» – кованые или горячекатаные марки; «2» – калиброванные марки. Вторая цифра, которая идет за обозначением марки горячекатаной стали, свидетельствует о наличии нормируемого коэффициента старения: «0» – без коэффициента; «1» – с коэффициентом. Третья цифра отображает группу по основной нормируемой характеристике. Две последние цифры используются для фиксации значений основной нормируемой характеристики.

• «А» – автоматная сталь, буква также ставится в начале маркировки. Данный материал отличается низкой пластичностью, поэтому применяется во время производства неответственных деталей, шпилек, болтов, гаек массового производства. Это такие разновидности, как «АС20ХГНМ», «А12», «А20».
• «АС» – автоматная, легированная свинцом. Например, «АС35Г2» содержит 0,35 % углерода, 2 % марганца и свинца не более 1 %.
• «Р» – быстрорежущая инструментальная сталь, данное обозначение также ставится в начале маркировки. Так, в «Р6М5» доля вольфрама составляет 6 %, а молибдена – 5 %.
• «Ш» – шарикоподшипниковая сталь. Отличается повышенной прочностью, износоустойчивостью, выносливостью. Допустим, марка «ШХ9» говорит о содержании хрома 0,9 % и углерода около 1 %.

Режим КТО: расшифровка аббревиатуры

Почему именно такое название? Термин «операция» – известен давно. Заимствован он с латинского языка, с которого operatio можно перевести как «трудиться» или «работать». В рассматриваемом сочетании это слово предполагает наличие определенного рода действия. И направлено оно в противовес возможной угрозе (против теракта). Комплекс возможных мероприятий, призванных пресечь действия радикально настроенных элементов, объединили в общее понятие.

Определение появилось в обиходе сравнительно недавно. Увеличение попыток экстремистов влиять на общественное мнение и позицию властей путем устрашения неминуемо привело к усилению противодействия таким угрозам. Одним из крайних методов при урегулировании подобных ситуаций является КТО режим. Расшифровка аббревиатуры: контртеррористическая операция.

Расшифровка маркировок без справочника

Стандарты обозначения для различных сталей приняты на государственном уровне во времена СССР и действуют во многих странах постсоветского пространства до сих пор, они учитывают принятые в основном тогда же ГОСТы и сорта металла, индексы обозначения сплавов. Всего используется около полутора тысяч марок сталей с присвоенными им значениями. Марки металла обычно имеют определённый набор символов (иногда только цифр), которые помечают содержание в нём углерода, легирующих добавок и способ дополнительной обработки, такой как закаливание.

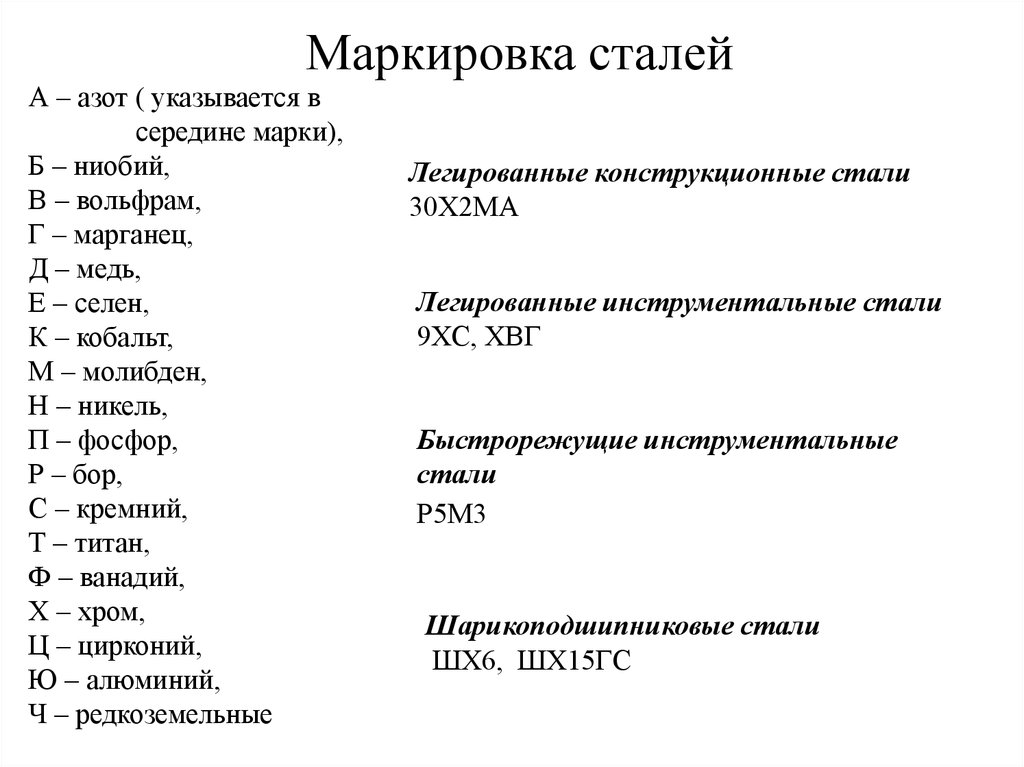

Для легированной стали установлена маркировка кириллицей основных элементов в её составе. Как можно заметить, они не всегда совпадают с русскоязычным названием элемента и это необходимо учесть, чтобы не допускать ошибок.

Индексы следующих элементов совпадают с первой буквой названия: азот, никель, хром, титан, кобальт, вольфрам, цирконий.

Не совпадают:

• С – кремний
• Д – Cu
• Б – Nb
• Г – Mn
• Е – Se
• Ф – V
• Ц – Zr
• Р -B
• Ю – Al

Буква «Ч» означает присутствие в рецептуре сплава редкоземельных металлов, придающих ему особые свойства. На практике марку с таким индексом можно встретить крайне редко.

В сложных случаях и для уточнения деталей обращаются к профессиональному справочнику “Марочник сталей и сплавов”. Четвёртое издание с наиболее полным списком марок вышло в 2014 г.

Теплоустойчивые и рессорные

Теплоустойчивые составы применяют в энергетическом машиностроении. Из нее изготавливают паронагреватели и паропроводы, котлы, сосуды. Рабочая температура такого материала может достигать 650 оС. При изготовлении деталей для энергоблоков востребованы сплавы, легированные ванадием, хромом, молибденом.

Рессорно-пружинная сталь должна обеспечивать высокое сопротивление деформациям. Только в этом случае материал может обеспечить надежность и прочность пружины, а также постоянство крутящего момента.

Сегодня есть возможность заказывать материалы для изделий с индивидуальными параметрами. Благодаря совершенствованию химического состава изделие может обладать теми или иными качествами по желанию заказчика, если это было учтено во время изготовления сырья.
