Введение

Каждому знакома такая ситуация: отопительный сезон в самом разгаре, а в квартире труба системы центрального отопления неожиданно дала течь. Можно устранить ЧП с помощью хомута и запланировать летом обязательно заняться ремонтом отопления в пределах своей квартиры (на ДЕЗ или ЖЭУ в наше время рассчитывать не приходится). Или еще один житейский пример: приобретение для работы на даче мотоплуга и внезапная поломка его, например при выгрузке, да еще с поломкой основной его детали – ножа – со всеми вытекающими отсюда последствиями, связанными с ремонтом.

Можно задаться вопросом: какая связь между этими, казалось бы, абсолютно разными ремонтными работами?

А связь между ними есть, причем прямая, ибо и те и другие ремонтные работы связаны с металлом. Поэтому, чтобы заняться ремонтом труб отопления или мотоплуга, необходимо освоить некоторые виды слесарных работ.

А с какими слесарными работами приходится сталкиваться домашним мастерам? Их достаточно много: прежде всего ремонт бытовой техники и сантехнического оборудования; хозяева автотранспорта должны владеть хотя бы начальными навыками ремонта транспортных средств; на дачном участке, возможно, потребуется проложить местный водо– или газопровод, привести в порядок гидронасос; тем, кто живет в сельской местности, часто приходится решать и более сложные слесарные задачи – ремонтировать двигатели, запрессовывать подшипники, производить ремонт различных видов передач и механизмов. А кроме того, каждому мужчине, который любит что-то мастерить своими руками, приходится время от времени применять резьбовые соединения металлических деталей, что-то клепать, пилить или гнуть. Словом, можно сказать, что домашний мастер должен иметь навыки слесаря широкого профиля.

Разметочный циркуль и чертилка по металлу своими руками

Здравствуйте, уважаемые читатели и самоделкины!При изготовлении различных металлических деталей очень часто требуется циркуль. А если поверхность заготовки загрязнена, то разметку на ней лучше выполнять чертилкой по металлу.

В данной статье Виктор Никитин, автор YouTube канала «РОТОРКОР» расскажет Вам, как он сделал разметочный циркуль.

При относительной простоте этих инструментов, потребуется небольшой объем сварочных работ.

Материалы. — Старые метчики— Барашковые винты М8— Стальной квадрат, лист— Машинное масло, наждачная бумага.

Инструменты, использованные автором.— Болгарка, отрезной и зачистной диски— Шуруповерт, сверла по металлу,метчик, напильник— Ленточный шлифовальный станок— Сварочный полуавтомат, сварочная маска— Тиски, струбцины, керн, молоток, разводной ключ— Линейка, угольник, маркер.

Процесс изготовления. Итак, в качестве наконечников послужат старые метчики М6.

Штанги для циркуля мастер вырезает одинаковой длины из стального квадрата 15X15 мм. Для этого обе заготовки одновременно фиксируются в тисках, и отрезаются болгаркой.

Торцы деталей выравниваются при помощи ленточного шлифовального станка.

На одном из концов обеих заготовок размечается и кернится центр.

Сверло диаметром 4,5 мм фиксируется в тисках, а сама заготовка — в патроне шуруповерта. Таким образом, вращая заготовку относительно сверла, мастер получает отверстие, соосное детали.

Похожая методика была описана в следующей статье, такой прием использовался для сверления центрального отверстия в валу электродвигателя.

В полученном отверстии, с помощью метчика, нарезается резьба М6.

Метчик фиксируется режущей частью в патроне шуруповерта.

С помощью ленточного шлифовального станка производится заточка хвостовиков метчиков. Во время этого процесса необходимо периодически охлаждать деталь в воде, чтобы не перегреть ее.

В итоге получаются вот такие наконечники с острыми конусами.

Теперь, зафиксировав наконечник в тисках, на него навинчивается штанга.

На обоих хвостовиках штанг мастер формирует своеобразные ступеньки, на половину толщины профиля (7 мм).

Вот так выглядят хвостовики после обработки.

Детали для шарнира мастер изготавливает из стальной пластины 8 мм толщиной. С помощью шаблона на ней размечаются контуры деталей, и вырезаются болгаркой.

Части шарнира привариваются к полученным ступенькам на хвостовиках.

Сварочные швы зачищаются лепестковым диском, а поверхности выравниваются напильником.

Теперь в круглых площадках шарнира нужно просверлить сквозные отверстия под болт М8

Важно учесть, что в одной детали отверстие будет диаметром 8 мм, а во втором нужно будет нарезать резьбу М8.Соответственно, второе отверстие делается сверлом по металлу диаметром 6,7-6,8 мм. При сверлении автор использует машинное масло в качестве смазки

Теперь в отверстии нарезается резьба М8.

Лишнего винта М8 с барашковой головкой у мастера не нашлось, поэтому он позаимствовал такой винт у ручного фрезера.Именно этот винт и будет фиксировать нужное положение штанг циркуля.

Циркуль почти готов, и мастеру захотелось сделать простую чертилку по металлу из тех же материалов.Стальной квадрат для рукоятки отрезается по необходимой длине.

Аналогичным способом в его торце сверлится отверстие, и нарезается резьба М6.

Затем затачивается хвостовик метчика, и вкручивается в рукоятку.

Оба изделия проходят шлифовку и полировку поверхностей.

Конечно, после этого нужно будет выполнить воронение для защиты изделий от коррозии. Про надежный химический способ воронения стали было подробно рассказано в недавней статье.

В итоге вот такие красивые и солидные инструменты получились у Виктора.

Как и ожидалось, циркуль справляется со своей задачей отлично.

Вот такие два полезных разметочных инструмента можно сделать практически из металлолома.

Благодарю автора за рекомендации по изготовлению разметочного циркуля по металлу.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Какие бывают?

  • ручные;
  • автоматические;
  • электрические;
  • со специальными возможностями (центроискатель для нанесения керна на цилиндрических или шаровидных деталях, прибор для нанесения разметки на нужном расстоянии от края заготовки).

Автоматический кернер даёт возможность:

Отзыв: Керн автоматический AliExpress — Отличная задумка! Полезный и удобный инструмент.

  • размечать одной рукой;
  • работать без молотка;
  • регулировать усилие при работе с деликатными материалами;
  • получать отметки одинаковой глубины;
  • быстрее выполнять работу.

Автоматическое керно позволяет за минуту сделать до 50 ударов при расстоянии 2 см между лунками.

Вместо острия керно в стержень можно вставлять клеймо и клеймить детали.

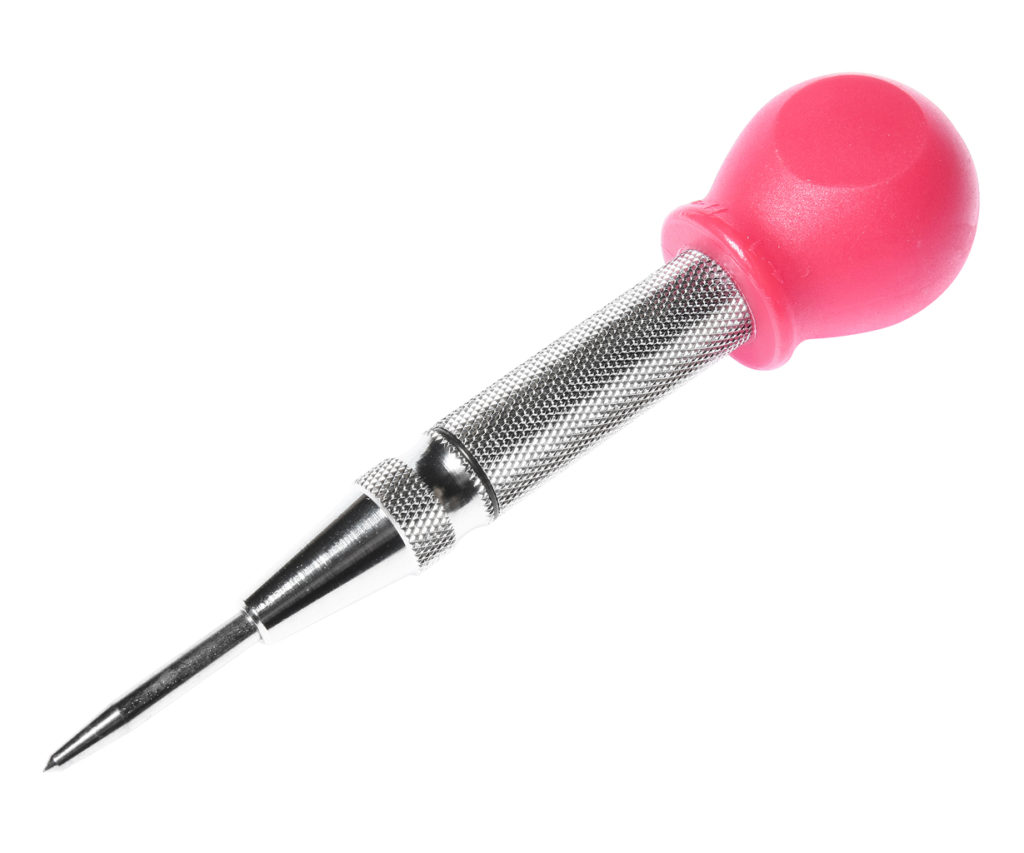

Автоматическое (механическое) керно на вид немного похоже на металлическую авторучку. Оно состоит из двух камер, в каждой из которых есть свой боек. Первая сделана в виде срезанного конуса. Там находится ударный боек, который и будет наносить керны на поверхность. За ним расположен подпружинно-ударный боек с направляющим штоком. Его пружина немного смещена вбок.

За ним внутри корпуса расположено сквозное отверстие. Во второй камере подпружиненный мощной пружиной поршенёк со скошенной кромкой.

Когда инструмент устанавливают на поверхности и большим пальцем правой руки нажимают на упорный колпачок, ударный боек упирается в край напружиненного поршенька, приподнимая его. Пружина за ним сжимается и создаёт встречное давление.

В конце процесса сжатия происходит центрирование и выравнивание по направлению к первичной камере. Это приводит к тому, что шток срывается и резко проваливается в отверстие.

Давление пружины через промежуточные элементы передаётся на боёк. Он ударяется о поверхность материала, и на ней остаётся лунка от автоматического кернера.

Многозадачный пружинный кернер своими руками

В некоторых моделях нижний боек можно менять, продлевая, таким образом, время службы инструмента.

Силу удара автоматического керна можно изменять, поворачивая упорный колпачок вверху инструмента. При этом пружина под ним ослабляется или сжимается. Минимальная сила удара 10 кГ, максимальная – 15 кГ. Глубина лунки от 0,2 до 0,3 мм.

Электрическое керно

В электрических кернерах внутри корпуса находится катушка электромагнита, наконечник, пружина и боек. После нажатия на корпус он опускается, шайба наконечника, который в это время не двигается, замыкает цепь электромагнита. Удар происходит, когда соленоид втягивает ферромагнитный боек. Он ударяет по наконечнику, оставляя на поверхности метку.

Типы кернеров — фото

Кроме ручного варианта этого инструмента существуют и другие его разновидности.

Кернер-циркуль, кроме четкого кернения по окружности от заданного (и накерненного же) центра, позволяет производить кернение на заранее выставленном расстоянии от края заготовки, что удобно, если таких кернов должно быть много. Кроме того ножку можно менять на несложное приспособление-удлинитель и опять-таки откладывать нужное расстояние от кромки, уменьшая количество линий разметки.

Кернер-колокол предназначен в первую очередь для кернения шарообразных поверхностей. Установленный на шар, он безупречно самоустановится на его вершину, поэтому еще его называют центроискателем. Базовой же линией может служить окружность, очерченная по его юбке

Также при помощи центроискателя легко кернить центры торцов цилиндрических фигур, конечно если подходят диаметры.

Механический пружинный кернер позволяет производить кернение одной рукой, важно только установить его строго перпендикулярно и не изменить это положение при нажиме. Среди его преимуществ также значится одинаковая глубина полученных кернов. А возможность регулировки усилия делает возможной работу даже с хрупкими или мягкими материалами без боязни их повредить

А возможность регулировки усилия делает возможной работу даже с хрупкими или мягкими материалами без боязни их повредить.

Kerner-5

Kerner-6

Kerner-3

Kerner-4

Немаловажен также фактор явного повышения скорости кернения.

4. В электрическом кернере индукционная катушка втягивает подпружиненный ударник. Все остальное очень похоже на механический вариант инструмента.

Преимущества инструмента

Судя по отзывам владельцев таких изделий, пружинный автоматический кернер обладает следующими достоинствами:

  • Разметка производится при помощи одной руки: ударный инструмент не применяется.
  • У мастера появляется возможность контролировать силу удара конусообразным стержнем по металлической поверхности. Эта функция, которой обладает автоматический механический кернер, позволяет спокойно обрабатывать мягкие и хрупкие материалы, не рискуя их повредить: одинаковая глубина – характерная особенность для всех отверстий, выполненных этим инструментом.
  • Процедура разметки механическим кернером по сравнению со стандартным выполняется намного быстрее.

Виды керно и их назначение

Виды керно различаются по принципу действия и основному предназначению. В арсенале слесарей можно встретить такие виды как:

Предназначен для работы с металлом, кафельной плиткой, другими видами полированной или гладкой поверхности.

Отличается от классического варианта тем, что позволяет делать лунки на заранее выставленном расстоянии.

Используется для кернения поверхностей, по форме напоминающих шар.

Название говорит само за себя, инструмент можно регулировать.

Механический кернер

Позволяет производить работы одной рукой и без использования молотка, при этом глубина лунок всегда одинакова.

Такой прибор идеален для работы с хрупкими, мягкими материалами.

Автоматический кернер

Отличается от механического вида только тем, что содержит внутри себя соленоид, который втягивает в себя подпружинный ударник, за счет чего и осуществляется удар по материалу.

Автоматическое устройство является самым удобным в применении, поскольку не требует затрат физических усилий.

Самодельное керно

Применяется для работы с самыми разными материалами: от пластмассы до меди, бронзы и других видов цветных металлов.

Для профессионального использования обычно приобретаются и автоматический и классический прибор, в домашнем же обиходе, когда применение кернера требуется крайне редко, можно обойтись самоделкой.

Как пользоваться керном?

Если в процессе работы требуется сделать отверстие в какой-либо детали, то прежде всего надо наметить будущее место сверления. Для этого используют слесарный кернер. Помните, что подобные манипуляции следует проводить на массивном твердом основании. Процесс работы с ручным инструментом происходит следующим образом:

  1. Устанавливаем кернер заостренным концом в размеченную точку на заготовке, причем держать инструмент надо строго вертикально.
  2. Наносим точный резкий удар молотком по затыльнику. При этом надо соизмерять силу удара, ведь при чрезмерном усилии тонкая заготовка может деформироваться
  3. Принцип работы пружинного керна отличается тем, что по нему не надо бить молотком, а только надавить на инструмент для сжатия пружины.

Изготовление своими руками

Домашний мастер не ограничен жесткими производственными регламентами и требованиями. Он вправе сделать чертилку слесарную по металлу для себя из желаемого материала, нужного размера, формы. Опытные мастера, даже на крупных предприятиях, где есть возможность пользоваться заводским изделием считают, что сделанная своими руками модель лучше. Самодельная чертилка учитывает индивидуальные особенности работника, особенности выполнения операций. Удобная рукоятка комфортнее в работе, поскольку часто приходится прикладывать значительные усилия при нанесении разметки.

Вариантов много, например:

  1. Слесарный инструмент: напильник, метчик, сверла из инструментальной стали, керн.
  2. Деталь из высокопрочного сплава: клапаны, валы, иглы, спицы.
  3. Сверла, буры с победитовой напайкой.

Технологии производства в домашних условиях предполагают наличие необходимого инструмента, навыков работы. Решить, как сделать своими руками чертилку в данном случае, это выбор мастера. Среди наиболее популярных способов отмечают следующие:

  • заточка удобной детали по чертежам;
  • изготовление держателя для чертилки со сменными иглами;
  • сварная конструкция из рукоятки и режущего острия.

При работе с абразивным инструментом следует помнить, что недопустимо перегревать заготовку. Появление окалины на поверхности — брак. Минимум 0,5 мм металла следует удалить в этом случае. Применяются охлаждающие жидкости и щадящий режим обработки.

Хорошим решение для изготовления своими руками чертилки будет использование швейных игл. Для их производства берется высокопрочная углеродистая сталь. Сделав рукоятку, можно из дерева или других материалов, вставляют зажимной механизм для иглы. Предварительно ее укорачивают до нужного размера. Еще проще использовать швейные иглы можно сняв шток с неисправной машинки.

Совершенно иной, современный подход к решению проблемы предлагают смекалистые умельцы. В сети можно приобрести набор электронной чертилки. Работает она по принципу дуговой гравировки. Для реализации идеи необходимо знать принципы электротехники, навыки работы с приборами. Хотя напряжение питание небольшое, подойдет даже шнур от компьютерного порта USB, следует соблюдать технику безопасности.

Для изготовления чертилки с твердосплавной напайкой нужен алмазный круг. Обычный абразив не справится с задачей, его можно только испортить. При заточке инструмент не боится перегрева, но все равно температуру следует держать под контролем. Обычно фиксируется победит на латунном припое, который может расплавиться. Разумно воспользоваться услугами мастеров заточки. В бытовых условиях чертилка с твердосплавной насадкой может служить долгие годы после одной заточки.

Какой бы способ изготовления не выбрал домашний умелец, он должен понимать, что работа стоит этих усилий. Разметка на металле с помощью слесарной чертилки качественнее, точнее, нежели аналогичная процедура с использованием маркера, карандаша или мела.

Ход работы

Нетрудно изготовить автоматический керн самостоятельно, если работать поэтапно. От мастера требуется выполнить следующие действия:

  • Изготовить стержень кернера. Желательно, чтобы он имел диаметр 0,4 см и длину 4 см. Рабочая поверхность обязательно должна быть закалена.
  • На хвостовике бойка устанавливается амортизирующая шайба. После этого действия он считается готовым к применению.
  • Приготовить ударно-спусковой механизм. Для этого выточенную деталь в виде конуса установить во внутренней части пружины. Выполнять данную работу следует таким образом, чтобы своей тонкой частью (0,3 см) деталь упиралась в торец бойка. Длина ее может составлять 3 см.
  • Вставить ударно-спусковой механизм в корпус будущего инструмента.
  • Верхняя часть трубы с торца глухо закрывается. Для этой цели трубка оснащается резьбой, на которую навинчивается крышка.

В результате самодельный кернер должен действовать следующим образом:

  • Заточенный конусообразный стержень приставляется к намеченному месту для кернения, после чего на него следует надавить.
  • Вторым своим тупым концом он воздействует на ударно-спусковой механизм: толкает конусообразную деталь, установленную в пружине к бойку.
  • В результате надавливания стержня на ударно-спусковой механизм он своей конусообразной частью постепенно все сильнее смещается с торца, пока не попадает на центр бойка. Тот, пребывая под воздействием обычной пружины, и выполняет удар.

Изготовление изделия можно считать успешно завершенным в том случае, если при надавливании стержня в нужной точке на поверхности незамедлительно образуется метка. Как свидетельствуют многочисленные отзывы владельцев, самодельные кернеры и стержни удобно хранить в досках для шахмат. Там для каждого стержня можно сделать специальные секции, изготовленные из пенопласта.

Самодельные керны, как обычные, так и автоматические, являются оптимальным решением для тех, кто лишь от случая к случаю использует данный инструмент.

Рейтинг лучших кернеров

RENNSTEIG RE-430230

Автоматическое устройство, которое упростит работу оператора в десятки раз. Прибор произведен в Германии, поэтому качество стали на высоком уровне. Кернер не требует наличия ударного инструмента. Создание лунок происходит простым нажатием. Длина наконечника составляет 14 мм. Поэтому затруднений не будет. Для удобства прибор имеет эргономичную прорезиненную рукоятку. Вес – 95 гр. Прибор не требует специального чехла, транспортировка может происходить в кармане или сумке.

Средняя стоимость – 2500 руб.

RENNSTEIG RE-430230

Достоинства:

  • Немецкое качество;
  • Легкая эксплуатация;
  • Сборка;
  • Износостойкость.

Недостатки:

JTC 3927

Дешевая модель от тайваньского производителя, которая подойдет для выполнения разовых работ. Корпус устройства выполнен из хромированной стали, поэтому механическое воздействие на кернер не желательно, так как могут образоваться сколы. Также этот материал более устойчив к коррозии, о чем не стоит забывать пользователю. Для качественных лунок, наконечник прибора прошел закалку, что позволяет ему не деформироваться во время выполнения работ. Эта модель получила распространение из-за своей низкой стоимости и относительно неплохой сборки.

Средняя цена – 800 руб.

JTC 3927

Достоинства:

  • Удобство;
  • Хорошая работа;
  • Эргономика;
  • Присутствует регулировка силы удара.

Недостатки:

  • Хромированная сталь;
  • Низкая прочность.

ЗУБР Эксперт 21420-10

Популярный прибор от российского производителя, который нравится пользователям из-за доступной цены. Следы от ударов остаются четкие, аппарат полностью автоматизирован, поэтому нужды в молотке или кувалде нет. Общая длина – 10.5 см, что позволяет его удобно транспортировать в любое место. Металлическая конструкция изготовлена из хромомолибденовой стали.

Средняя стоимость – 500 руб.

ЗУБР Эксперт 21420-10

Достоинства:

  • Качество лунок;
  • Цена;
  • Безотказность;
  • Компактность.

Недостатки:

STANLEY Center Punch 0-58-120

Ручная модель, которая отлично справляется со своими функциями. Корпус выполнен из закаленного стального сплава. Наконечник не деформируется со временем. При правильной эксплуатации прибор прослужит несколько лет. Вес – 50 грамм. Длина – 10 см.

Средняя стоимость – 200 рублей.

STANLEY Center Punch 0-58-120

Достоинства:

  • Легкое применение;
  • Черный дизайн;
  • Масса;
  • Компактность.

Недостатки:

BAHCO 3739H-300

Стильный вариант, который имеет пластмассовую ручку, поэтому оператор всегда в безопасности. Корпус изготовлен из ванадиевой стали, поэтому качество прибора на уровне. Головная часть – ударопрочная, поэтому, даже при сильном ударе, прибор выдержит нагрузку. Вес – 690 гр.

Средняя стоимость – 1500 руб.

BAHCO 3739H-300

Достоинства:

  • Прочность;
  • Долговечность;
  • Протектор;
  • Дизайн.

Недостатки:

Кернер механический, пружинный – делаем лунки под сверло + Видео

При достаточной твердости металла сверло или саморез, завинчиваемый шуруповертом, могут с легкостью соскользнуть с намеченной точки, и в такой ситуации не избежать крупной царапины или даже сломанного сверла. Чтобы такого не случалось, принято делать лунки или керны, и инструмент для этого есть специальный – кернер!

Накерниватель – что за инструмент?

Накерниватель представляет собой совершенно простое устройство – стальной стержень от 100 до 160 мм в длину, диаметром 8-12 мм.

Стержень является в то же время и ручкой, поэтому имеет множественные насечки для предотвращения выскальзывания из руки.

Острие инструмента обычно выполнено из особо твердых сплавов и заточено под углом от 30° до 75°, в зависимости от целей, которые преследуются. Чем острее угол, тем точнее делаются разметки, вплоть до накернивания центра будущих отверстий.

Использование этого инструмента совершенно простое – для начала делаете разметку на поверхности карандашом, затем к прочерченной линии прикладываете накерниватель в левой руке (если вы правша), плотно прижимаете и наносите удар по торцу молотком в правой руке.

Только не нужно путать накерниватель с пробойником! Конечно, в случае необходимости в тонком металле пробить отверстие для гвоздя или шурупа тоже можно, более того, если инструмент хорошо заточен, это может произойти совершенно случайно, если вы не рассчитаете немного силы. Однако стержень накернивателя от такого использования очень быстро затупится или, еще хуже, сломается.

Накерниватель-циркуль позволяет с легкостью намечать дуги небольшого диаметра, а накерниватель-колокол служит для более точной разметки центральных отверстий на заготовках, которые в дальнейшем подлежат дополнительной обработке. Принцип работы этих инструментов чрезвычайно прост – приложил к изделию или заготовке, ударил молотком по торцу и получил нужный керн.

Механический пружинный кернер – инструмент для работы без молотка

Если для работы с обычным накернивателем вам понадобятся обе руки, то для работы с механическим или пружинным инструментом нужна лишь одна рука. Принцип действия такого инструмента заключается в плотном сжатии и самостоятельном освобождении пружины, которая приводит в действие внутренний боек, наносящий удар по стержню.

Существует и электрический автоматический кернер, в котором вместо усилия человеческой руки боек в действие приводит электрическая цепь, создающая кратковременное магнитное поле.

Ударник под действием поля втягивается, цепь размыкается, и освобожденный боек наносит удар по стержню.

Механические и электрические накерниватели способы в разы ускорить процесс накернивания – в минуту вы сможете делать до 40-50 лунок!

Оптимальным вариантом для домашнего использования будет либо стандартный накерниватель, либо недорогая пружинная версия, для постоянной работы лучше приобрести, как минимум, качественный механический керн, еще лучше – его электрическую версию.

Накерниватель своими руками – из чего можно сделать?

Накерниватель вполне можно сделать из тонкого сверла, заточив его под нужным углом. Однако тонкий стержень очень неустойчив и то и дело будет от удара выскакивать и улетать в разные стороны.

Поэтому либо продумайте вариант хорошей ручки, либо приобретите готовый инструмент. Кстати, с готовыми инструментами не все так просто – стержни зачастую затупляются очень быстро, после первых 50-100 накерниваний.

Объясняется это просто – производители использовали дешевый сплав.

В таком случае не обойтись без собственного творчества! Опять же, пригодится старое сверло или твердосплавный бур. Ваша задача – подогнать один конец под патрон дрели или сетевого шуруповерта. Для этого может понадобиться отрезать лишние детали болгаркой или сточить на точиле.

На все про все у вас может уйти около получаса.

Близкие родственники накернивателя – бородок-добойник и шлямбур

Накерниватель, бородок-добойник и шлямбур настолько внешне похожи, что спутать их проще простого! Однако же функции они исполняют все совершенно разные.

Бородок-добойник имеет практически полное сходство с накернивателем, за тем отличием, что рабочая его часть представляет собой урезанный конус.

Добойником также можно оставлять крупные отметины на металле, однако же, чаще всего, его используют для пробивки небольших отверстий в металле или для добивания крепежных элементов в материал.

Изготовлены добойники чаще всего из хром-ванадиевой стали. Лучше выбирать инструмент с закаленными наконечником и бойком. Рукоятка должна быть достаточно толстой, чтобы удобно было ее охватывать рукой.

Кернера

Несмотря на то, что сверление материалов, относительно, не сложный процесс (казалось бы, что может быть проще — вставь сверло в дрель и вперёд), даже в этом деле существуют определённые тонкости.

Углеродистая сталь — довольно трудоёмкий в обработке материал, поэтому, в отличие от древесины или пластика, при работе с ней нужно стремится к максимальной точности, в чём и помогает такой инструмент как слесарный кернер.

Если упереть сверло по металлу в поверхность заготовки и начать сверлить, то можно увидеть как оно тут же «уйдёт» в сторону с установочного места и режущие кромки сверла начнут «вгрызаться» в поверхность заготовки в нескольких миллиметрах.

Применение обычного механического или пружинного автоматического кернера позволяет получить отверстие чётко в нужной точке, а при работе с металлом это важно, ведь любая неточность может «свести на нет» все усилия, связанные с предварительной обработкой заготовки. Слесарный кернер по внешнему виду похож на заточенный карандаш и относится к группе разметочных инструментов, в которую входят такие популярные приспособления как, различные виды чертилок по металлу и циркули

Слесарный кернер по внешнему виду похож на заточенный карандаш и относится к группе разметочных инструментов, в которую входят такие популярные приспособления как, различные виды чертилок по металлу и циркули.

Разметка стали имеет свои особенности и, в отличие от дерева (разметку которого можно выполнить обычным карандашом или маркером) металлическая поверхность может быть сильно загрязнённой, промасленной, со следами ржавчины.

Как пользоваться

Какие бывают?

  • ручные;
  • автоматические;
  • электрические;
  • со специальными возможностями (центроискатель для нанесения керна на цилиндрических или шаровидных деталях, прибор для нанесения разметки на нужном расстоянии от края заготовки).

Автоматический кернер даёт возможность:

  • размечать одной рукой;
  • работать без молотка;
  • регулировать усилие при работе с деликатными материалами;
  • получать отметки одинаковой глубины;
  • быстрее выполнять работу.

Автоматическое керно позволяет за минуту сделать до 50 ударов при расстоянии 2 см между лунками.

Вместо острия керно в стержень можно вставлять клеймо и клеймить детали.

Автоматическое (механическое) керно на вид немного похоже на металлическую авторучку. Оно состоит из двух камер, в каждой из которых есть свой боек. Первая сделана в виде срезанного конуса. Там находится ударный боек, который и будет наносить керны на поверхность. За ним расположен подпружинно-ударный боек с направляющим штоком. Его пружина немного смещена вбок.

За ним внутри корпуса расположено сквозное отверстие. Во второй камере подпружиненный мощной пружиной поршенёк со скошенной кромкой.

Когда инструмент устанавливают на поверхности и большим пальцем правой руки нажимают на упорный колпачок, ударный боек упирается в край напружиненного поршенька, приподнимая его. Пружина за ним сжимается и создаёт встречное давление.

В конце процесса сжатия происходит центрирование и выравнивание по направлению к первичной камере. Это приводит к тому, что шток срывается и резко проваливается в отверстие.

Давление пружины через промежуточные элементы передаётся на боёк. Он ударяется о поверхность материала, и на ней остаётся лунка от автоматического кернера.

В некоторых моделях нижний боек можно менять, продлевая, таким образом, время службы инструмента.

Силу удара автоматического керна можно изменять, поворачивая упорный колпачок вверху инструмента. При этом пружина под ним ослабляется или сжимается. Минимальная сила удара 10 кГ, максимальная – 15 кГ. Глубина лунки от 0,2 до 0,3 мм.

Электрическое керно

В электрических кернерах внутри корпуса находится катушка электромагнита, наконечник, пружина и боек.  После нажатия на корпус он опускается, шайба наконечника, который в это время не двигается, замыкает цепь электромагнита. Удар происходит, когда соленоид втягивает ферромагнитный боек. Он ударяет по наконечнику, оставляя на поверхности метку.

  • https://wikimetall.ru/oborudovanie/avtomaticheskij-kerner.html
  • https://instrumentn.ru/stolyarno-slesarnyj-razdel/chto-takoe-kerner-ego-vidy-i-naznachenie
  • https://remoskop.ru/kerner-avtomaticheskij-mehanicheskij-pruzhinnyj.html
  • http://stroi-specialist.ru/instrument/ruchnoj-instrument/chto-takoe-kerner-ego-tipy-priemy-raboty-foto.html
  • https://fb.ru/article/299238/avtomaticheskiy-kerner-svoimi-rukami-printsip-rabotyi-i-ustroystvo
  • https://proinstrumentinfo.ru/kerno-slesarnoe-avtomaticheskoe-sverlim-tam-gde-nado/

Функции и назначения керна

Геометрические и эксплуатационные характеристики обычных кернеров регламентируются ГОСТ 7213-72, а автоматический инструмент изготавливается по ТУ и внутренней документации отдельных предприятий. Основное назначение кернера — создание нестираемых отметок на поверхности заготовки и углублений в металле для точного захода сверла.

В обоих случаях кернение проводится по заранее нанесенным разметочным линиям. При большом количестве керновых точек предпочтительнее использовать автоматический инструмент, т. к. это значительно повышает производительность труда и снижает вероятность ошибки вследствие усталости слесаря.

Автоматическая центровка риски на поверхности заготовки происходит вследствие равномерной опоры конуса на поверхность отверстия детали-шаблона.

Кроме нанесения разметки, кернение также используют для стопорения (предотвращения раскручивания) резьбовых соединений. Для этого наносят от одного до трех керновых углублений в зазор между резьбой винта и гайки или по краям шлица винта с потайной головкой.

Возникающая при ударе деформация металла достаточна для стопорения, но позволяет раскрутить резьбовое соединение с помощью обычного инструмента. При массовом производстве такую операцию лучше выполнять автоматическим инструментом.

Еще одна область использования кернеров — ударно-точечная маркировка. Нанесение кодировки на детали является обязательным для их последующей обработки и идентификации в сборочном производстве.

Обычно для этого используют специализированные пневматические и электрические машинки, но при единичном производстве в небольших объемах вполне можно обойтись и автоматическим механическим кернером.

Классификация инструмента

Кернер предназначен для создания небольших конических углублений на поверхности металла с помощью заостренного конца, который в соответствии с ГОСТ должен быть заточен под углом 60÷90º.

Принцип работы всех инструментов для кернения одинаков: углубление острия в размечаемый материал происходит при ударе по заднему концу стержня, а прилагаемое при этом усилие зависит от твердости заготовки.

Основные различия отдельных видов кернеров — это способы нанесения удара и удержания стержня в заданном положении. В первую очередь различают обычные ручные и автоматические кернеры.

Последние в свою очередь делятся на механические устройства с ручным приводом и установки с пневмо- и электроударниками. Кроме устройств для кернения с ручным удержанием стержня в требуемой позиции, выпускается инструмент с автоматической установкой острия в нужное место и под заданным углом.

К нему относятся переводные и самоцентрирующиеся кернеры. Кроме того, существует ряд приспособлений для кернения, дополненных специальной оснасткой (лупы, циркули и пр.). В отдельную группу обычно выделяют устройства для ударно-точечной маркировки, которые по своей сути являются автоматическими кернерами специального назначения.

Ручной кернер

В отличие от автоматического разметочного инструмента, представляющего собой сборные изделия, обычный ручной кернер является монолитным металлическим стержнем и состоит из четырех функциональных частей (см. рис. ниже):

В зависимости от условий эксплуатации на наружную поверхность изделия могут наноситься различные защитно-декоративные покрытия. В самом простом случае это обычное чернение, а для работы в особых условиях применяют покрытия из хрома по подслою никеля и кадмированного хрома.

Автоматический кернер

Среди автоматических кернеров самыми распространенными являются ручные механические, позволяющие наносить разметку одной рукой.

В большинстве из них используется механизм Свита (Sweet) с промежуточным толкателем, и только в работающих с большим усилием промышленных моделях применяют другие типы механизмов без толкателей.

Корпус типичного автоматического механического кернера состоит из трех частей (см. рис. ниже). Такая конструкция выбрана исключительно для удобства его изготовления, а также сборки и разборки инструмента.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
