Киянка резиновая

Преимущества и недостатки

Многие годы киянка применяется в вопросах строительства, ремонта и отделки. Поэтому самое время выделить ее положительные и отрицательные стороны:

  • Большое множество инструмента. В продаже есть модели, которые отличаются по весу даже на десятки грамм. Поэтому вы всегда можете подобрать на себя ту разновидность, которая лучшим образом будет отвечать требованиям. Именно из-за этого у рабочих всегда целый комплект киянок, одна для работы с плиткой, другая для кровли, третья для укладки керамогранита.
  • Доступная цена. До 1000 рублей можно найти вполне приличный инструмент, который выполнит поставленную задачу и не сломается. Есть более профессиональные, сбалансированные варианты, которые стоят до 5 тысяч рублей, но покупать их для дома не целесообразно.
  • Не портят материал при работе с ним. Конечно, во многом все зависит от качества купленного изделия и умения с ним работать. Но, если вы приобрели качественный товар, то будьте уверены, что следов не останется после обработки. Не будет полос и трещин, ошметков ручки и бойка. Отсутствие трещин зависит от возможности материала бойка амортизировать при ударе. Напротив, если амортизация не нужна, значит, можно подобрать специальный вариант, что активно применяется при сборке мебели.
  • Высокая прочность. Не стоит брать в расчет самые дешевые варианты, где ручки изготовлены из хрупкого пластика и дерева. У изделий, производители которых не экономят, нет усталости металла ручки, нет трещин на дереве при пересыхании, нет иных дефектов и разрушений при работе. В случае, если изделия с деревянными ручками начинают усыхать, что приводит к расшатыванию, то их следует положить в воду, чтоб дерево набухло. Аналогично делают и с обычными молотками.
  • Есть универсальные варианты, но их мало. Например, те же киянки для монтажа пластиковых окон. Они с одной стороны имеют прорезиненную основу, с другой металлическую. Это позволяет сделать изделие универсальным, тяжелым, увесистым, удобным в работе. С одной стороны, мы используем эту киянку при монтаже, с другой стороны забиваем ей дюбеля в стену.
  • Можно изготовить самостоятельно. Это позволяет создавать собственные киянки. Как правило, под этот вариант подходят только изделия из дерева. Главное отцентровать при стыковке ручки, чтобы удар был сбалансированным, иначе ручка быстро сломается у основания.

Как и у любого другого инструмента, киянка для тротуарной плитки имеет свои недостатки. Сюда относят:

  • Не ремонтируются. Это происходит в своем большинстве с изделиями из дерева. Они усыхают, после чего начинают расшатываться. Можно положить в воду, но это решит проблему лишь на время. Сломанная металлическая ручка тоже не ремонтируется, поскольку для облегчения часто сделана из цветных металлов или сплава стали, которую нельзя сварить в домашних условиях.
  • Не пригодны для использования в качестве молотка. Несмотря на то, что форма похожа, гвозди и прочие предметы ими забивать нельзя. Это приведет к тому, что боек разрушится или деформируется, что испортит изделие. Максимум, такими киянками можно забивать пластиковые дюбеля в стену, в заранее подготовленные отверстия. Киянка для брусчатки подходит только для этой работы, несмотря на ее размеры.
  • Мало универсальных вариантов. Это наталкивает на необходимость тратить больше денег, покупая под каждую разновидность работы свой вариант.
  • Хороший инструмент стоит дорого. Известные производители, за брендом которых гоняются многие, поставляют на рынок изделия по стоимости от 1500 рублей. Многие не хотят тратить деньги, поэтому покупают аналоги из более дешевой стали.

Что собой представляет?

Не все проводимые работы связаны с разрушением и деформацией материала. Довольно часто возникает потребность в более аккуратном подходе. В таких случаях использование обычного молотка лишь усугубит ситуацию. Необходимо амортизировать силу удара. Здесь приходит на выручку киянка.

Она представляет собой ударный инструмент, произведенный из прочной плотной древесины. Несмотря на приличный вес, имеет мягкий удар. Это объясняется тем, что она необходима работающим с хрупким материалом (монтаж и демонтаж), где требуется использовать силу, не повредив рабочую поверхность.

В качестве прообраза для киянки выступили большие деревянные инструменты, которые использовали славяне для законопачивания хижин и лодок перед спуском на воду. Название происходит от старославянского «кий».

Киянка состоит из:

  • Рукоятки. Изготовляют из плотных пород дерева, в том числе и березы. В редких случаях — из металла, пластика и фибергласса. Для большего удобства ряд моделей оснащены резиновыми вставками в местах удержания рукой. Рукоять крепится к бойку с лицевой стороны, специально для этого предусмотрено сквозное отверстие. Благодаря конусовидной форме исключается риск срыва ударной части во время работы;
  • Бойка. Ударную часть производят из дерева, жесткой резины и полимеров с высокой химической плотностью. Популярна полиуретановая головка, она имеет высокие эксплуатационные характеристики и параметры. Для увеличения срока службы ее покрывают различного рода защитными средствами и олифой. Данную часть модифицируют и изменяют в зависимости от среды использования.

Форма бойка

В зависимости от поставленной задачи, форма сечения головки бывает:

  • Круглая. Наиболее мягкая из всех представленных. Для рихтовки и проведения монтажных работ. Используют во время укладки тротуарной плитки.
  • Прямоугольная. Ориентирована на выполнение ударной работы в сочетании с долотом, или стамеской (фальцевание, кровельные работы).
  • Квадратная. Необходима при взаимодействии с металлом и укладке крыши;
  • Клиновидная.

Размер и вес

Учитывая множества выполнимых задач, делят:

  • тяжелые (900 г и выше);
  • средние (450 — 900 г);
  • легкие (225 — 450 г).

Визуально определить вес киянки практически невозможно. На первый взгляд, миниатюрный инструмент может быть тяжелее превосходящих в размерах аналогов. Так некоторые производители дополнительно оснащают бойок свинцом, для утяжеления удара.

Длинна рукоятки варьируется в зависимости от назначения и изготовителя. Чем больше, тем тяжелее удар.

Классическая деревянная модель весит не более 300 г и длинна 30 см.

Где используют?

  1. Кровельные работы. Крыши со сложной структурой нуждаются в обработке стыков и кромок в фальцевых соединениях.
  2. Правка листовых металлов. В качестве примера можно привести рихтовку автомобильных кузовов.
  3. Незаменимый инструмент при укладке плитки. Без него проведение таких работ невозможно.
  4. При укладке ламината.
  5. Сборка и разборка мебели. Рабочая поверхность может быть деревянной, или резиновой.
  6. Слесарное дело. Наибольшая эффективность с деревянным бойком.
  7. Резка по дереву.
  8. Столярное дело. Как правило, в сочетании с долотом и стамеской.

Как выбрать?

Когда пользователь приходит в специализированный магазин, он сталкивается с проблемой выбора, поскольку на прилавке огромное количество киянок, отличающихся по форме и размеру

Специалисты советуют сначала принимать во внимание такие технические параметры, как:

  • вес;
  • длина;
  • ручка;
  • рабочая часть;
  • материал.

Если приобретать инструмент большой, то и человек должен обладать необходимой силой, чтобы использовать его с пользой для себя. Когда требование не соблюдается, пользователь быстро утомляется при выполнении поставленной задачи.

К легким киянкам можно отнести те, что обладают весом от 200 до 400 граммов. Кроме того, у них может быть в резиновой части предусмотрена металлическая вставка, за счет которой вес конструкции увеличивают специально.

От того, какие именно работы предстоит выполнять, стоит уделить внимание разбегу ручки. Чем длиннее рукоятка, тем сильнее удар сможет нанести пользователь. Специалисты советуют подходить к покупке, учитывая индивидуальные особенности тела и физические показатели

Самое главное условие – комфорт

Специалисты советуют подходить к покупке, учитывая индивидуальные особенности тела и физические показатели. Самое главное условие – комфорт.

Что касается ручки, то некоторые производители изготавливают ее из фибергласса, поскольку этот материал зарекомендовал себя как прочный, современный, который не теряет своей формы с течением времени. Даже если на него воздействуют органические растворители, он не рассыхается. Деревянная рукоятка может сильно скользить в руке, тем самым добавляя неудобств во время работы.

Виды киянок и их цена

Стандартные киянки делятся на несколько видов:

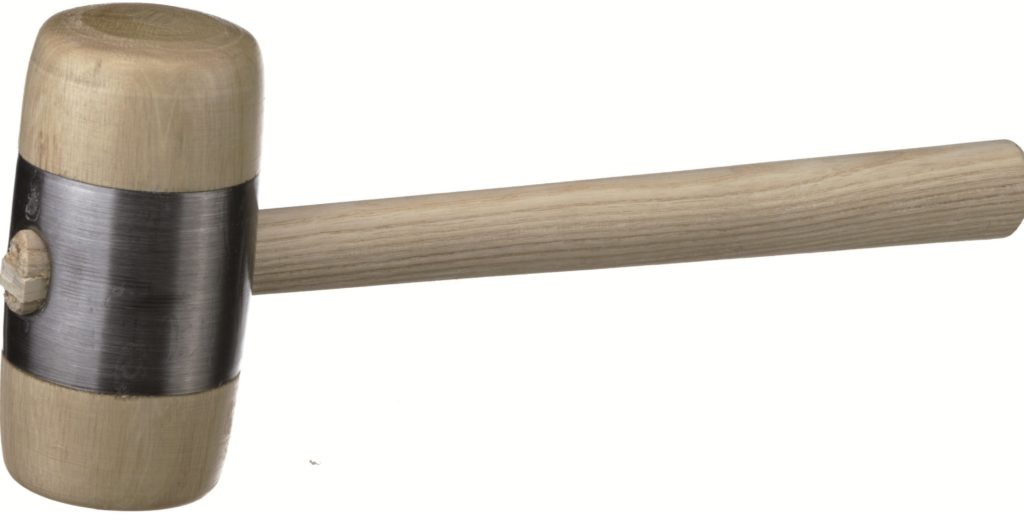

Деревянная

Классический вариант, который используют при формовке конструкций и материалов, в демонтажных и сборочных работах.

Стоимость бюджетного инструмента находится в пределах 80 – 400 рублей.

Цена качественных моделей может превышать 2,5 тыс. руб.

Резиновая

Для материалов, обладающих повышенной чувствительностью к давлению.

Инструмент, как правило, оснащается деревянной или металлической рукоятью.

Кузовные работы выполняют именно такой киянкой, так как повышенная упругость резины предотвращает образование сколов лакокрасочного покрытия.

Кроме того, инструмент распространен и среди кровельщиков, работающих с медью, алюминием и оцинковкой.

Средняя цена примерно та же, что и у предыдущего варианта.

Цена большого и тяжелого инструмента доходит до 3 тыс. рублей.

Встречаются модели и по 10 тыс.

Безынерционная

Применяется в тех случаях, когда к сохранению целостности поверхности материала предъявляются повышенные требования.

Ярким примером служит сборка мебели.

Внутри бойка такого инструмента находится вытянутая полость с металлическим шариком или дробью, которые при ударе препятствует отскакиванию ударной части.

За хороший инструмент придется отдать 200 – 400 рублей.

К специальным киянкам относятся:

Строительная

С головкой из резинового материала, используемый при монтаже мягких металлических и металлопластиковых конструкций.

Жестяницкая (слесарная)

Для работ по листовому металлу.

Такая киянка подходит для правки и фальцовки материала.

Круглая ручка имеет с одной стороны небольшое сужение.

Боек выполняется в виде прямоугольника.

Столярная

Предназначена для выполнения долбежных работ стамеской или долотом.

Бока инструмента плоские, широкие, параллельны относительно друг друга.

Одна сторона бойка плоская, а противоположная закруглена, при этом торцы относительно оси ручки срезаны под углом в 6 – 7 градусов и не параллельны ей.

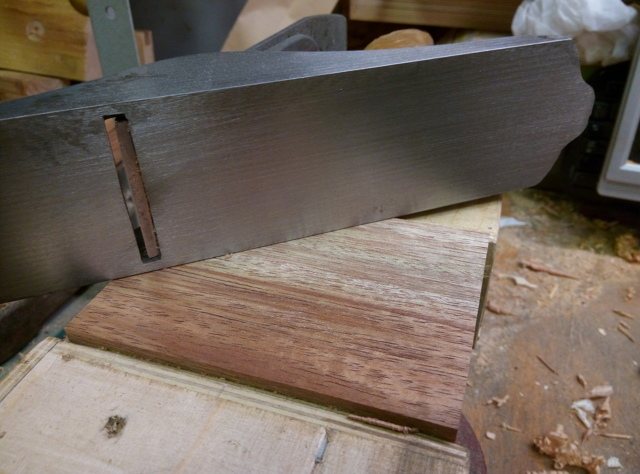

Такая киянка также хорошо подходит для регулировки строгального инструмента, а именно – выбивания резцов.

Применяют при монтаже по технологии двойного стоячего фальца.

Бойки выполняются из ударопрочного полиэтилена.

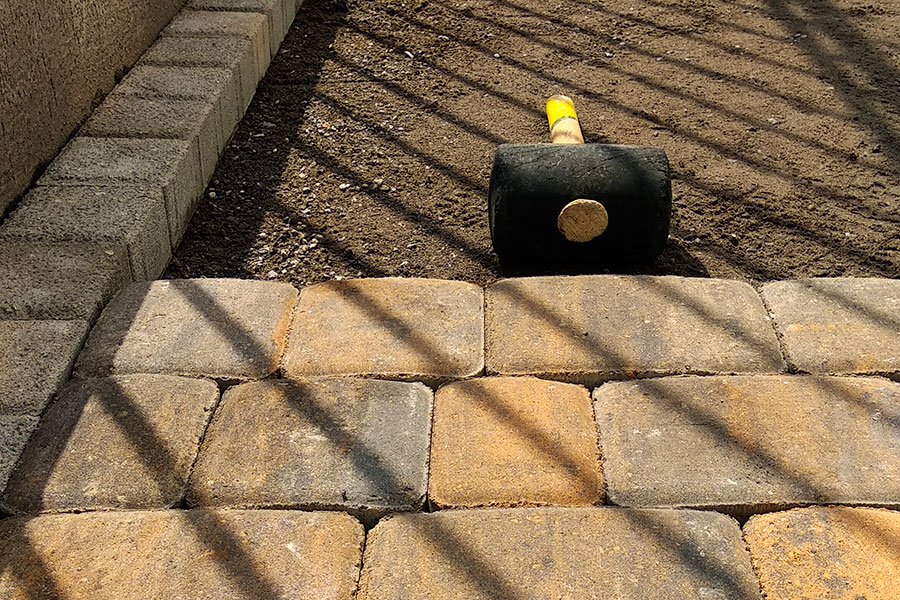

Киянка плиточника

Главная особенность – резиновая головка с круглой пяткой.

Для укладки брусчатки используют модели весом до 400 г, а для тротуарной плитки 600 – 800 г.

Киянка «Молоток резчика»

Имеет продолговатую форму, напоминает одноручную скалку или ручной колокол.

Этот молоток для резьбы по дереву изготавливается из древесины твердых пород.

Другое название – скульптурная киянка.

Цена качественного инструмента в пределах 5-6 тысяч рублей.

Молоток двухсторонний пластиковый

Инструмент с круглыми бойками, изготовленными из пластика, например, типа TPR.

Этот молоток-киянка предназначен для строительных и монтажных работ.

Текстолитовая киянка

обладает электроизоляционными свойствами, предназначена для кузовных и ювелирных работ.

Не заменима при работе, где есть необходимость исключить возникновение искры от статического электричества (выправление бензобаков и др.).

Каждый тип киянок универсален, иными словами, может быть использован не по прямому назначению, а в зависимости от характеристик обрабатываемого материала и планируемого результата.

Пошаговый процесс изготовления деревянной киянки

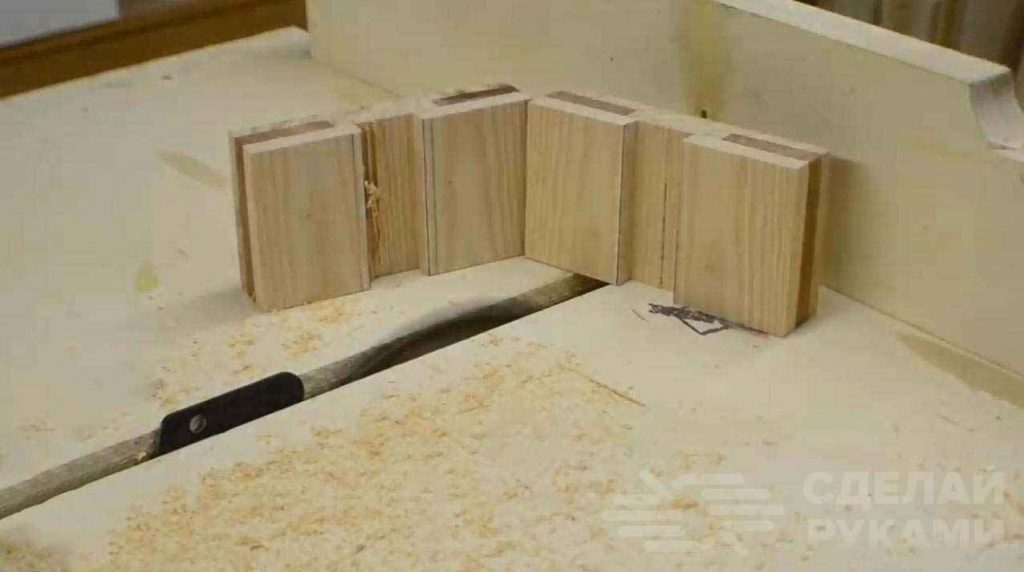

Первым делом мастер склеивает две одинаковые заготовки прямоугольной формы. Потом делает по центру брусков пазы. После пропила на циркулярной пиле пазы нужно подровнять стамеской. Далее эти заготовки нужно будет склеить.

На следующем этапе мастер приступает к изготовлению деревянной ручки для киянки. Сложного тут ничего нет – справится каждый. В верхней части рукоятки необходимо сделать два пропила, чтобы можно было вставить клинья.

А после высыхания клея останется только покрыть готовое изделие минеральным маслом, лаком или воском. Подробнее о том, как сделать удобную киянку из дерева своими руками, рекомендуем посмотреть в видеоролике на нашем сайте.

Этот молоток я сделал пару лет назад. Необходимость была в нем потому, что мне приходилось простукивать им каждую тротуарную плитку. Он смягчает удары, нечто наподобие резинового молотка. Только молоток сделанный из резины долго не служит. Так как изготовляют его не из каучука, как это должно быть, хотя бы с добавлением его.

Конечно дизайном не похвастаешься, но тем не менее, качество у такого молоточка хорошее.

Старая киянка (на фото) пришла в негодность! Дерево от долгого пользования уже потрескалось и рассохлось. Необходимо было срочно заменить новой. На компьютере отрисовал модель будущей киянки, распечатал картинку на бумаге и принялся за работу.

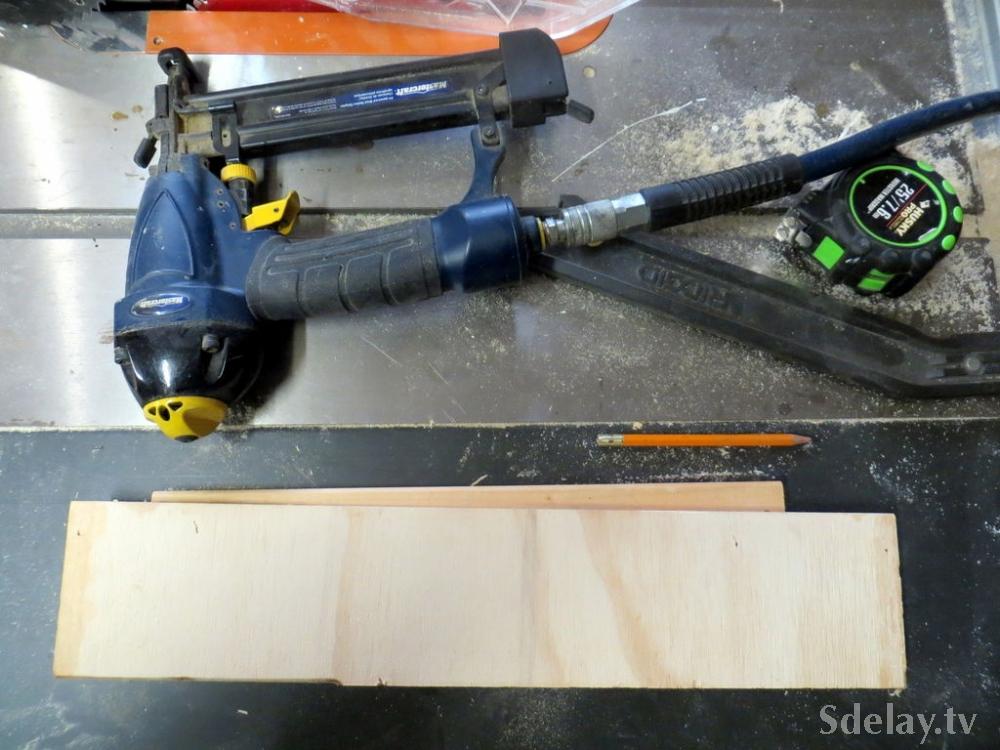

Шаг 1: Материалы и инструменты

Для этого проекта нам потребуется несколько кусков дерева. Это отличная возможность использовать ненужные отходы из дерева. Многие мои знакомые отходам не дают шанса быть полезными, они просто оказываются или на мусорке, или сожженными, как дрова.

Я не мастер плотничного дела, но такой молоток, считаю, сможет выполнить каждый желающий.

Вам потребуется:

  1. Пила;
  2. Столярный клей;
  3. Некоторые зажимы, струбцины

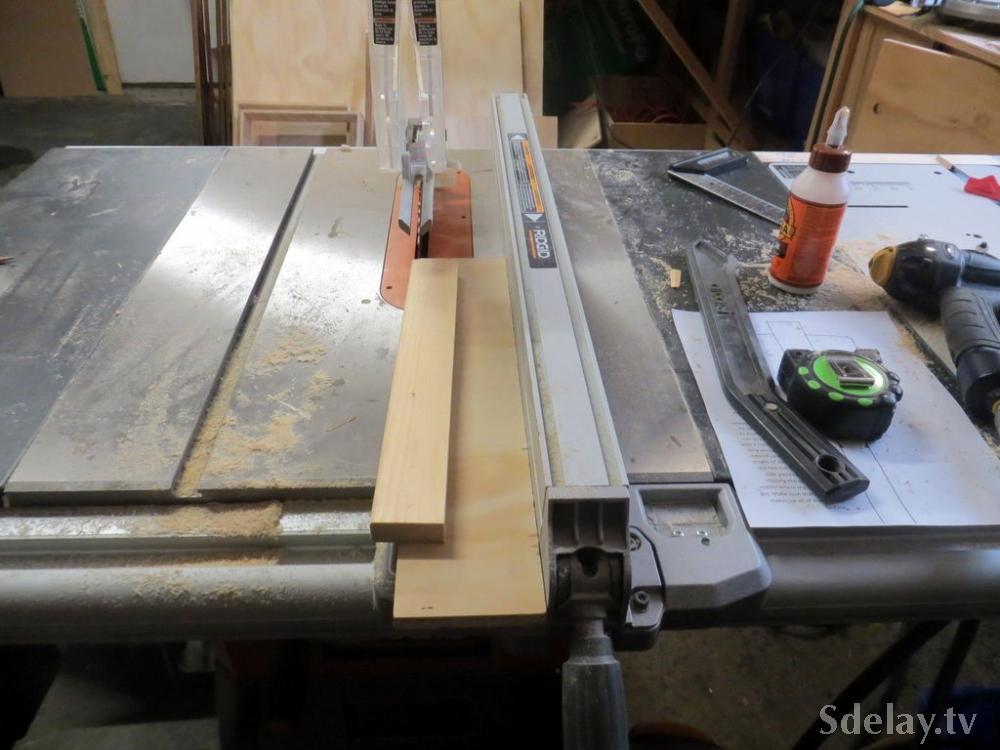

Я использовал пилу – циркулярку. Считаю, что с ней наиболее быстрее можно распилить куски дерева. После распила берем наждачную бумагу и зачищаем стороны.

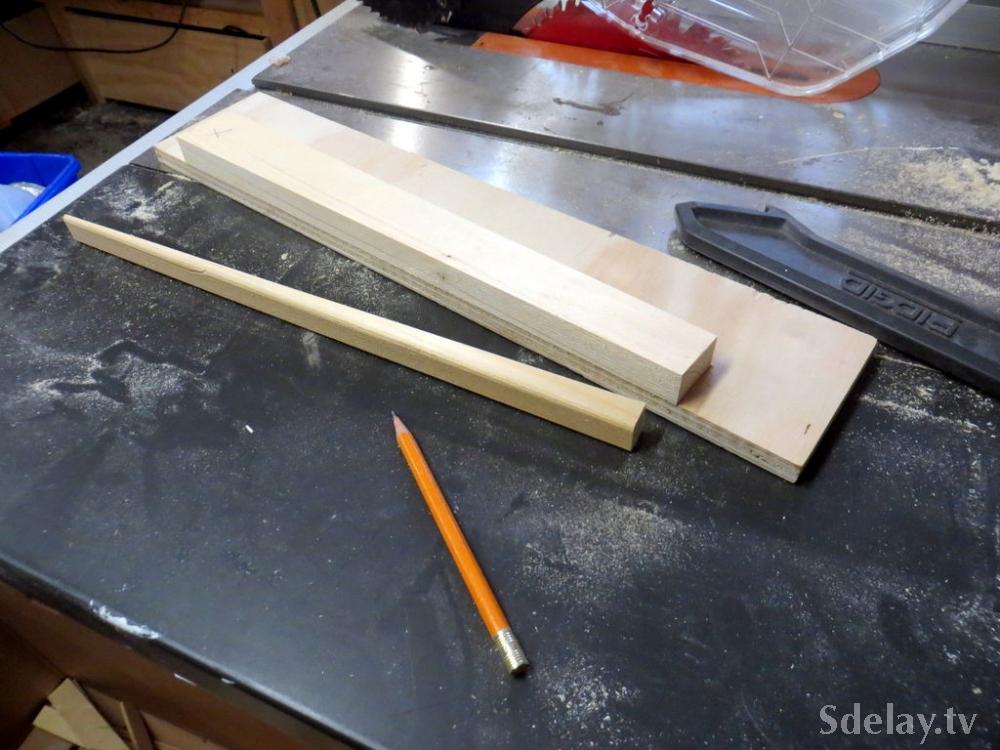

Шаг 2: Вырезаем

Размеры киянки каждый выбирает по своему усмотрению. Это не является критическим. Дизайн молотка также каждый сможет сделать самостоятельно и под свои вкусы.

Я сделал длину своей ручки 350 мм. Ширина ручки 40 мм. на одном конце, а на другом 30 мм. Добиться таких размеров можно легко тогда, когда есть настольная пила. С ручной пилой будет немного трудновато, но все реально.

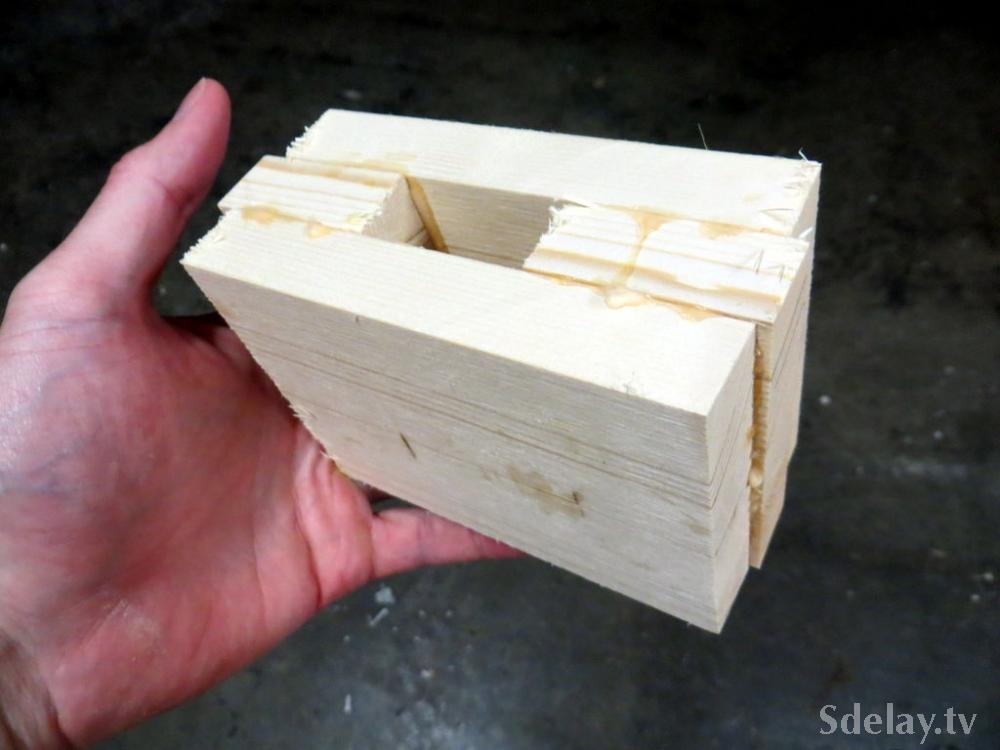

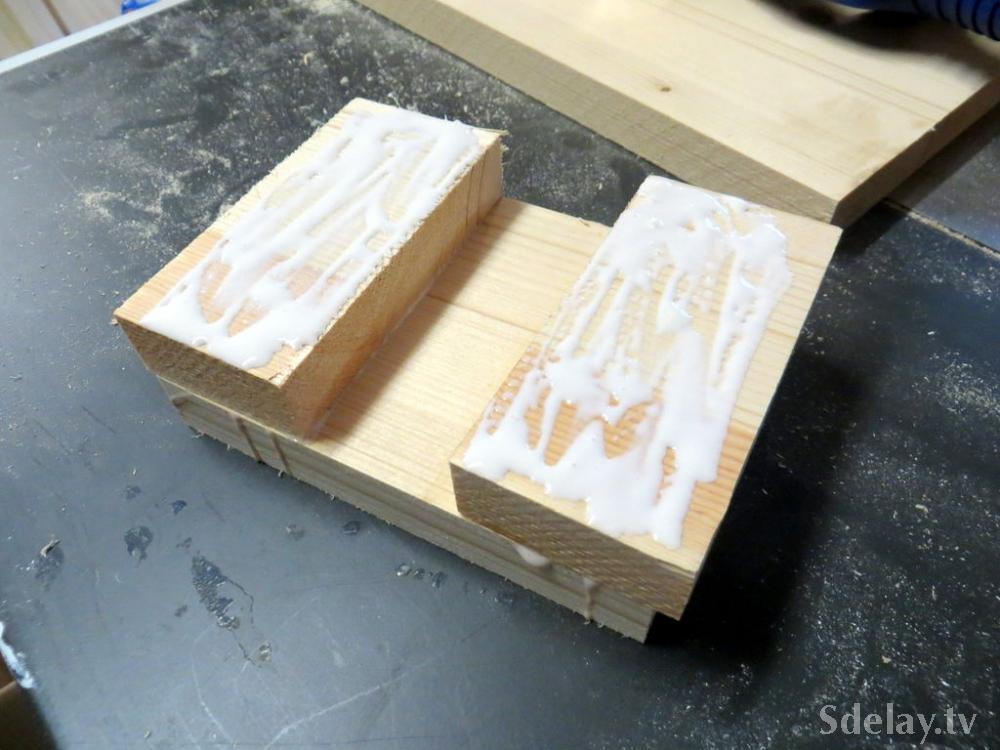

Шаг 3: Собираем

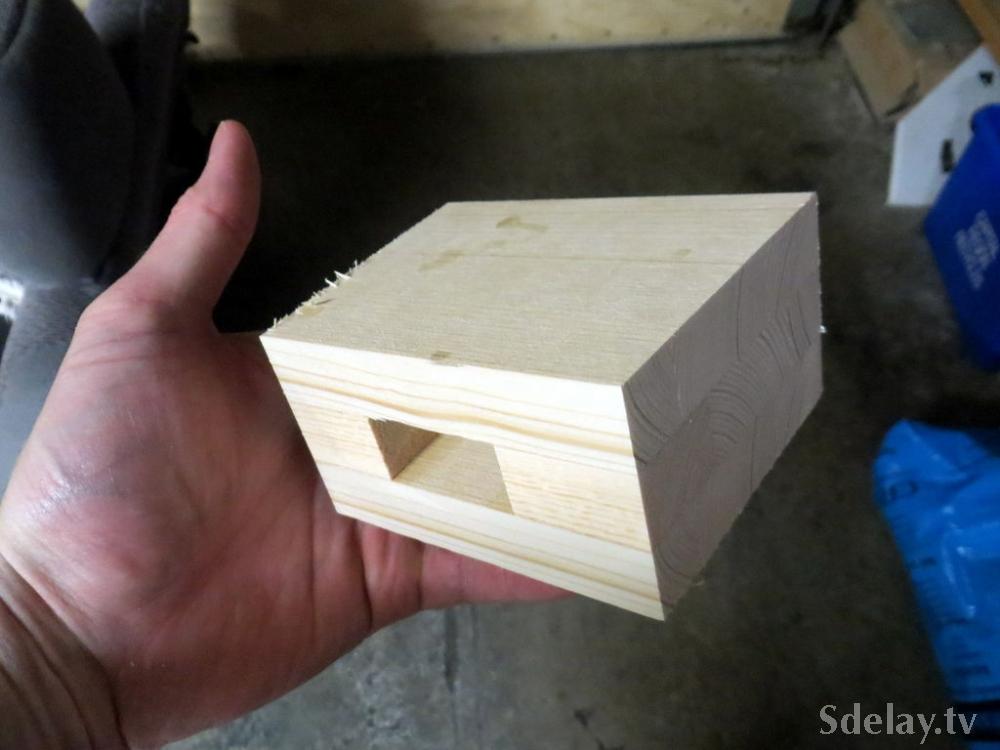

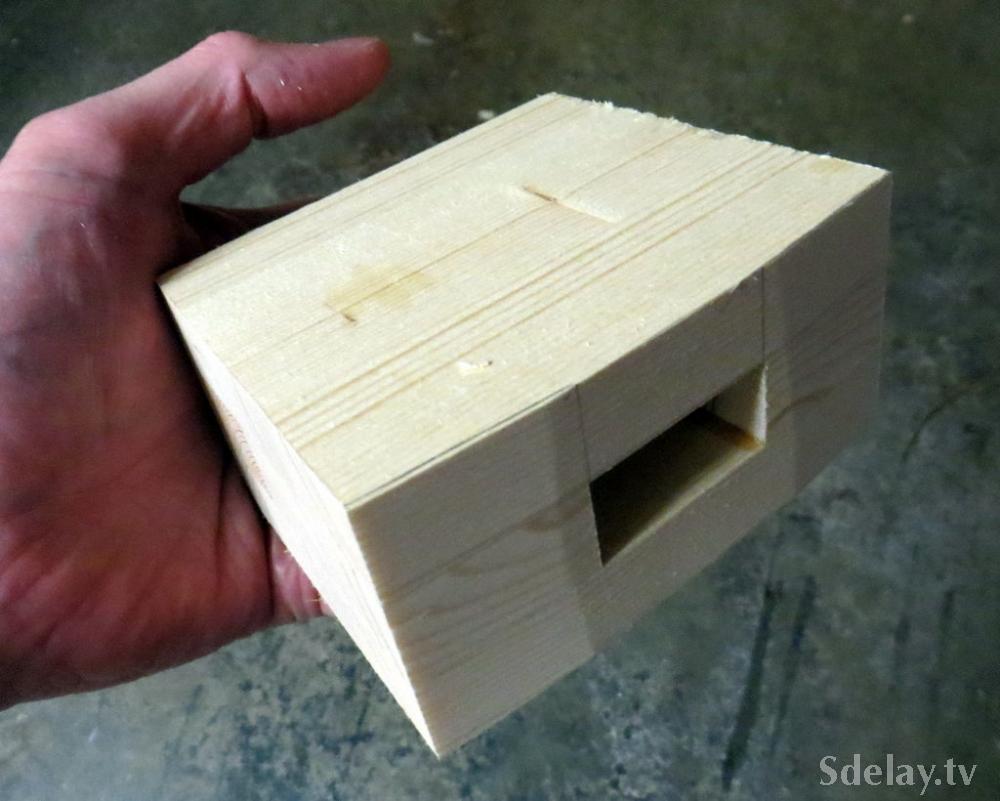

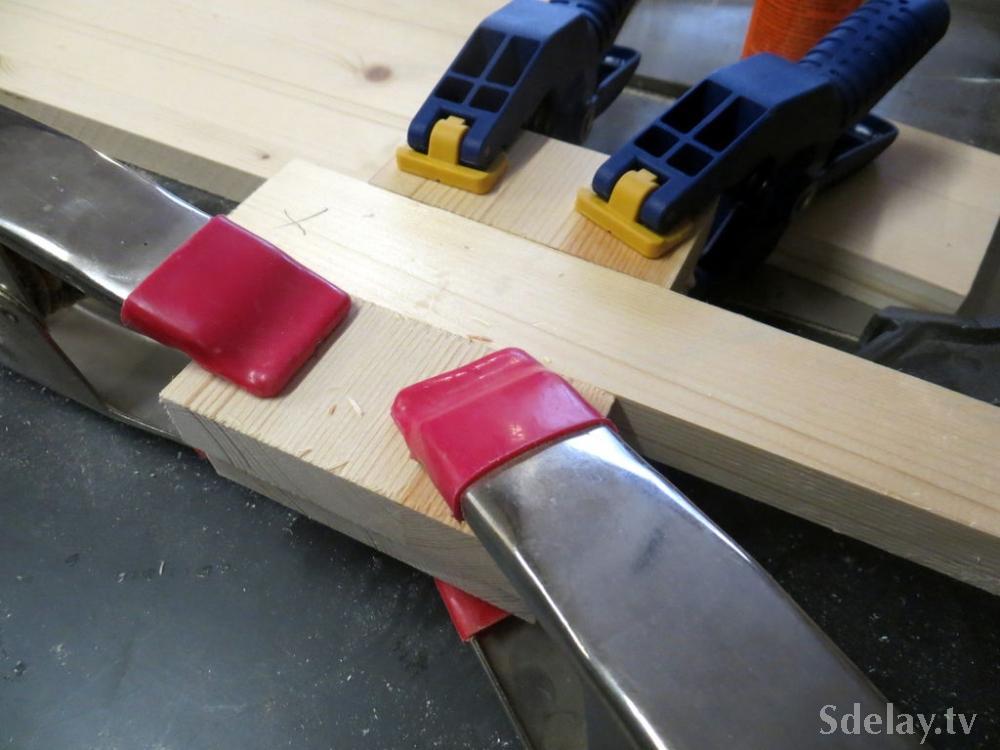

Помещаем ручку точно по середине одного из кусков 120х90 мм., так чтобы 25 мм было от самой толстой стороны конца ручки. Она должна немного выглядывать из общей головы молотка. Теперь приклеиваем все отрезанные брусочки друг с другом (Видно на фото). Не забудьте вынуть ручку молотка, она не должна приклеиться с молотом.

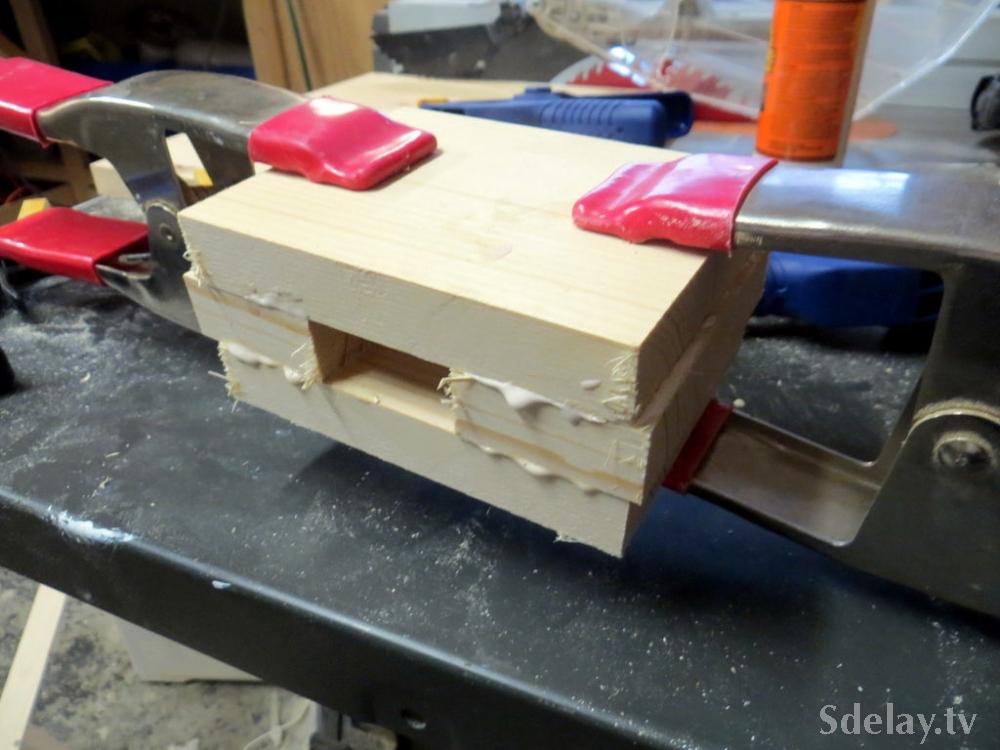

Зажимами закрепить молот для лучшего склеивания всех частей молотка. В местах где клей вытек, убираем его. Также очищаем клей в отверстии, где входит ручка молотка. До полного высыхания необходимо оставить нашу конструкцию не менее чем на 30 мин. Чем-то напоминает слои бутерброда и вытекающие из него приправы. Будет, конечно, выглядеть ужасно, но на следующих этапах будет происходить магия.

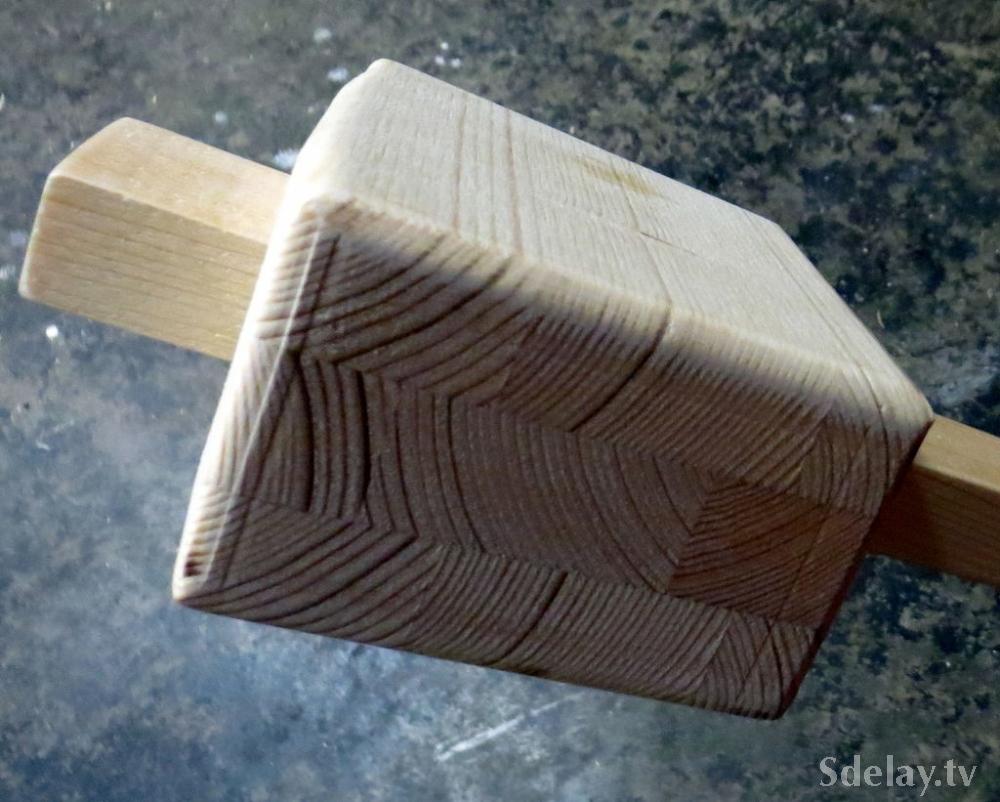

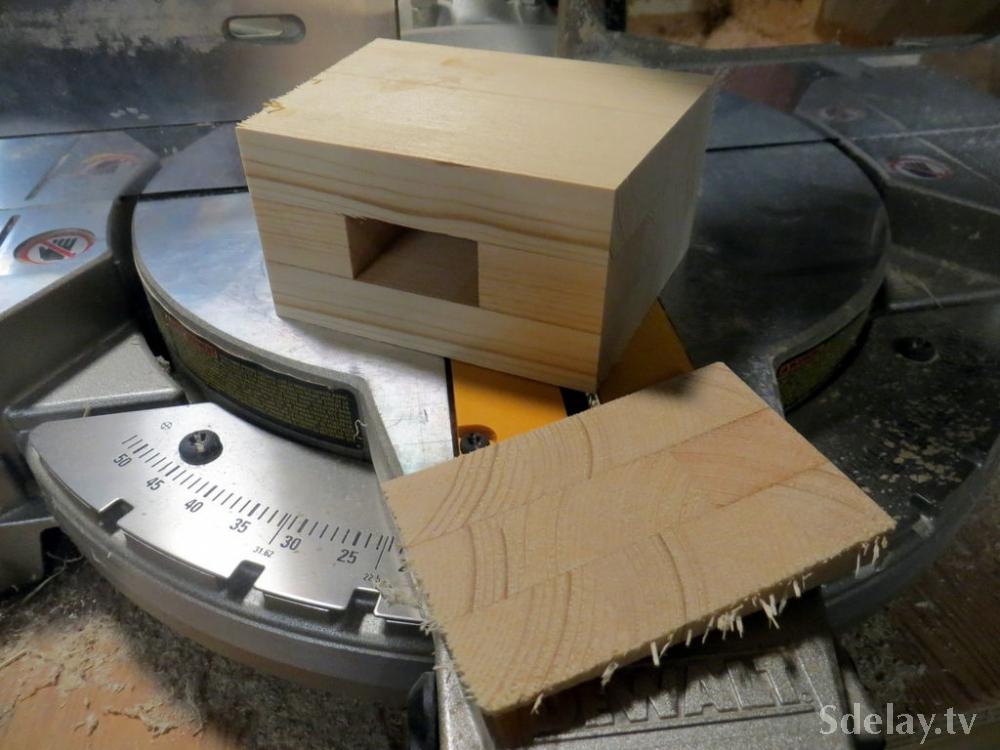

Шаг 4: Обрабатываем молот

Теперь, когда у Вас есть молот (голова) и все прочно склеено, пора сделать его еще красивее. Я сделал надрезы на ручке молотка, для того чтобы после вырезать небольшие углубления. Это придаст удобство лежания ручки в руке, а после и приятной работе с киянкой.

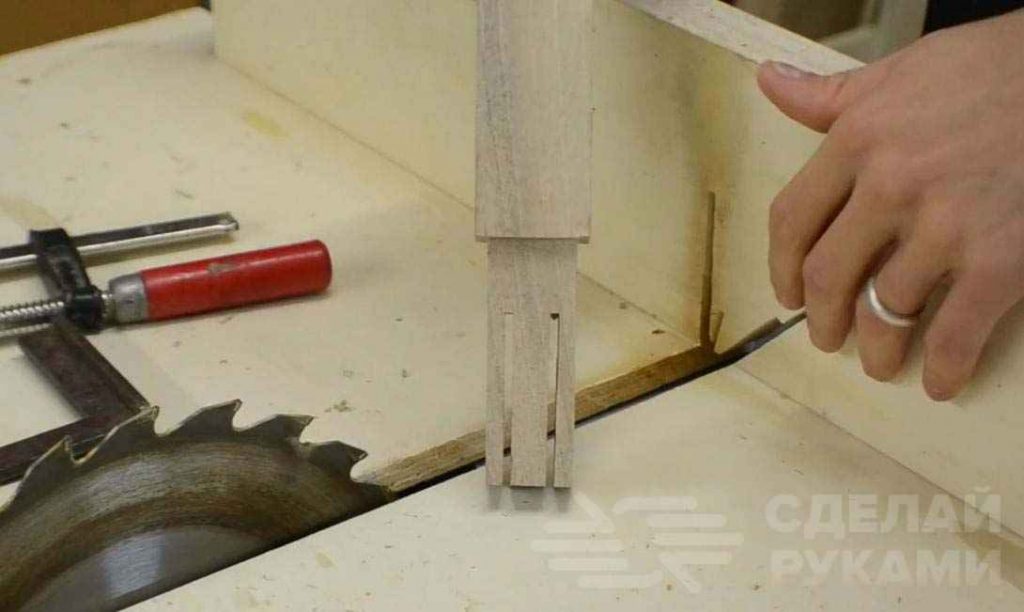

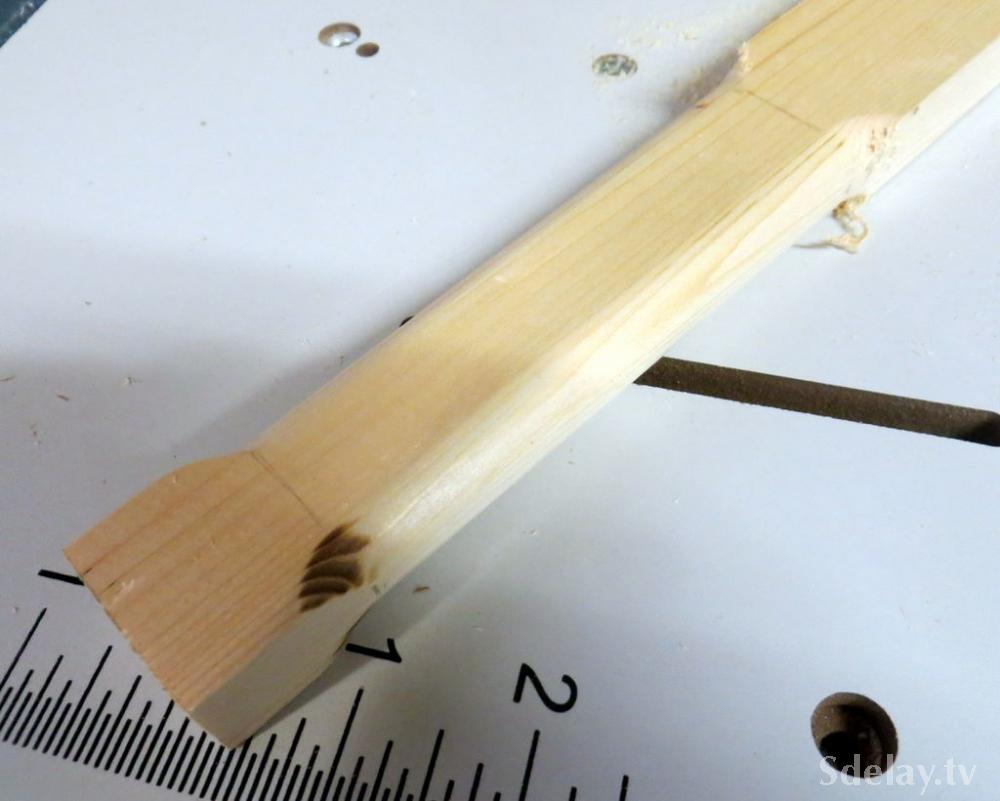

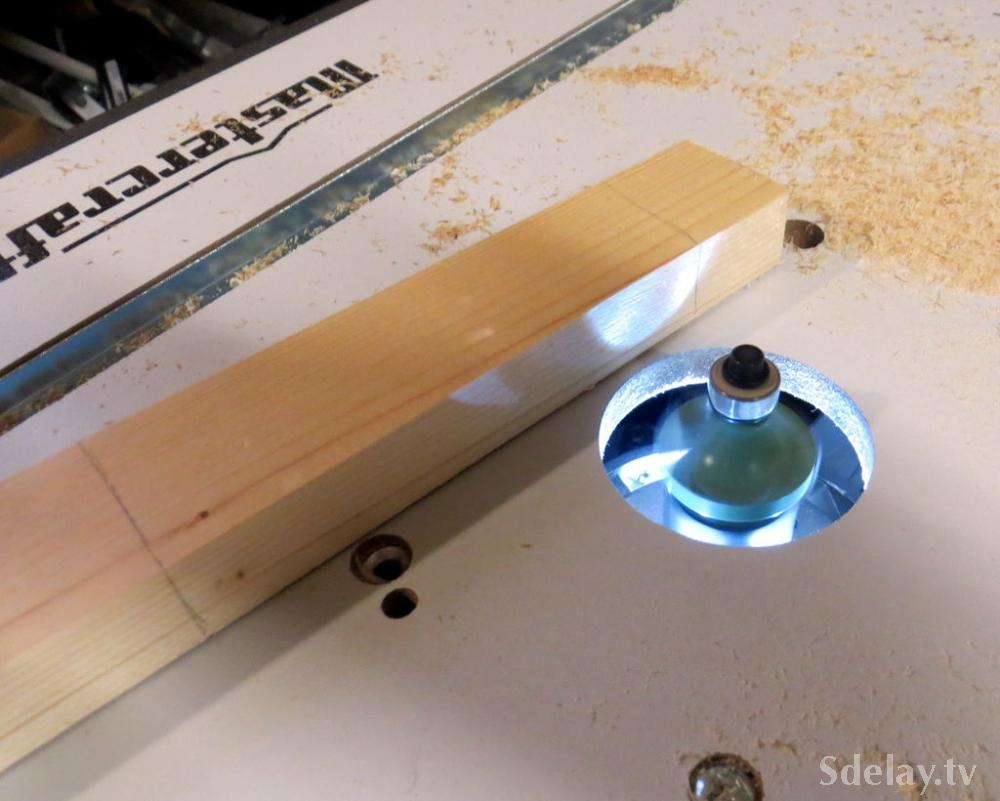

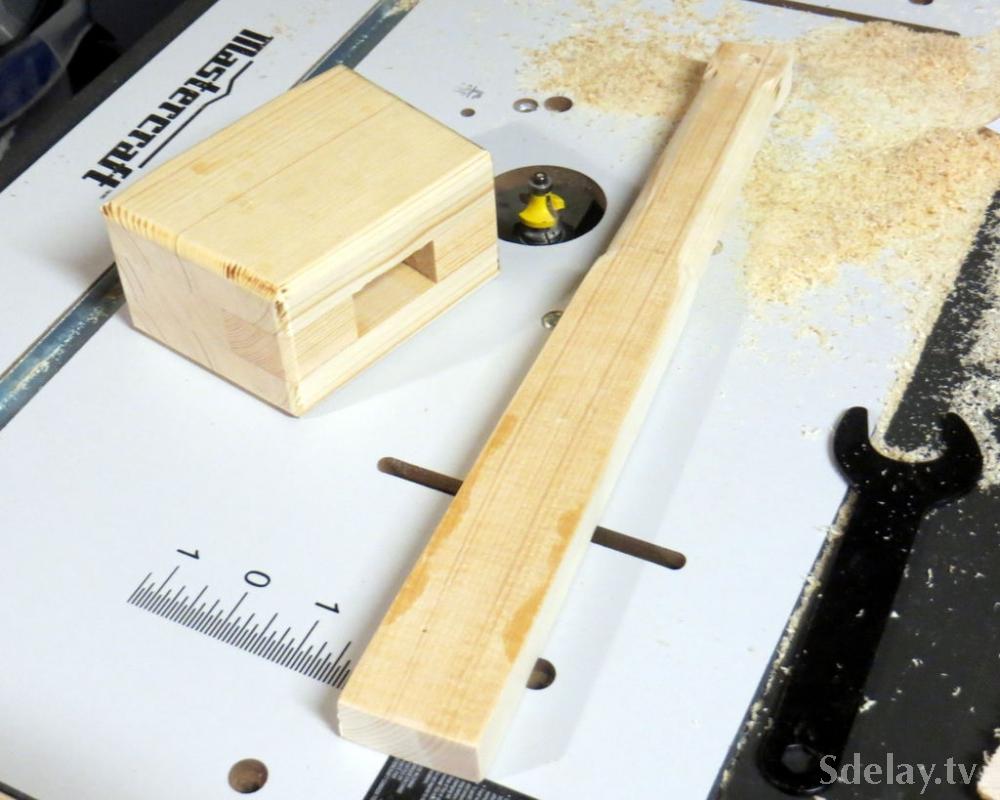

Возьмем ручку и вырежем углубления, про которые упомянули выше. Обрабатываем углы ручки, делая их более покатее (закругленнее). Если ручка у Вас оказалась слишком длинной, то обрежьте ее.

После проделанной работы вставляем ручку в молот.

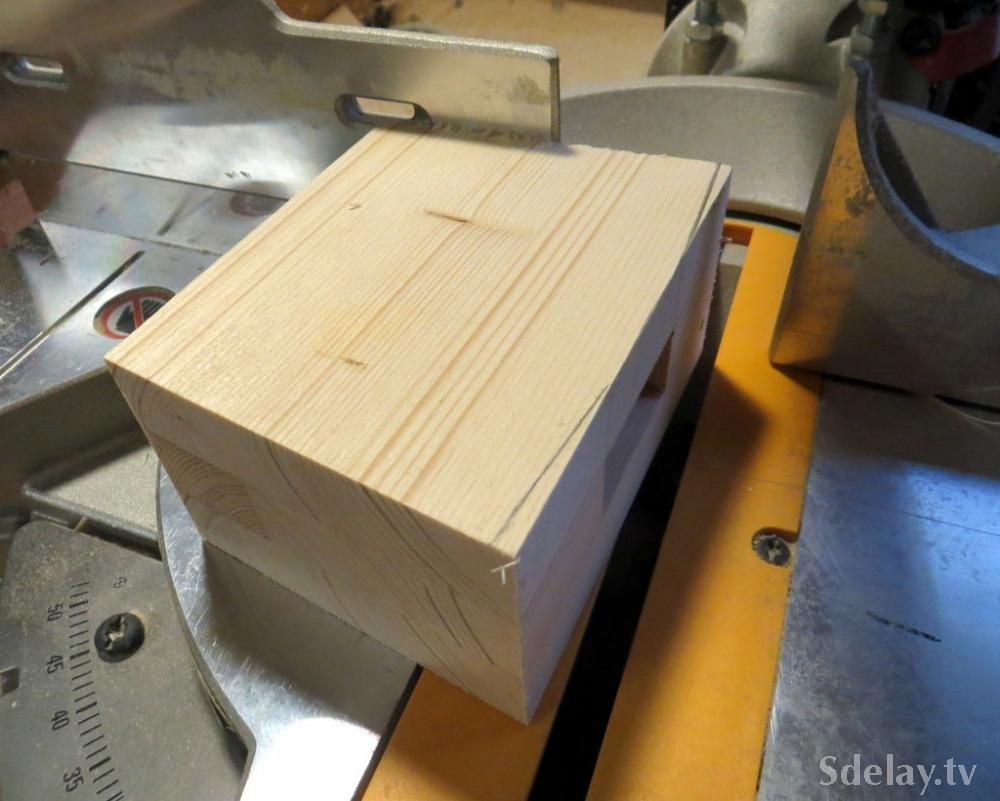

Шаг 5: Обрезка и доработка

Обрабатываем наждачной бумагой все неровности на ручке, для более гладкой поверхности и избежания в дальнейшем заноз в руке. На конце ручки я просверлил отверстие для того, чтобы в дальнейшем было возможность хранить его в висячем состоянии.

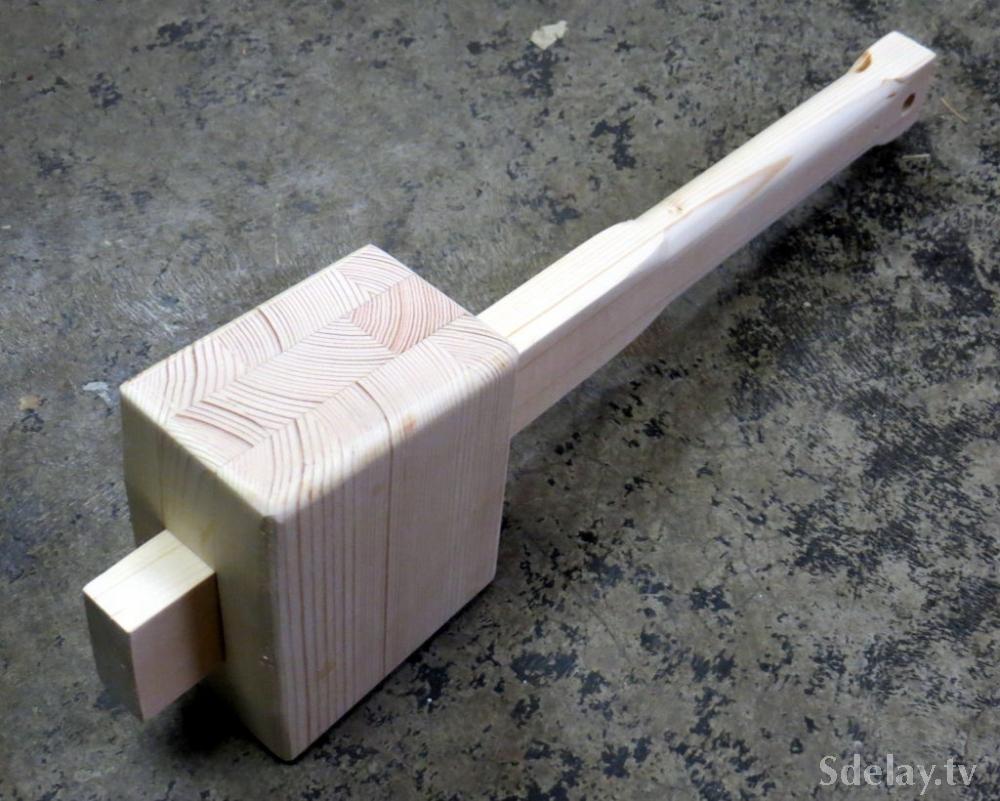

Шаг 6: Готовый молот-киянка

Если же вы пожелаете приклеить ручку к голове, то можете поступить и так, но я не стал этого делать, она у меня итак никуда не денется.

Жду ваших комментариев, дорогие друзья!

Одним из самых распространенных инструментом в истории можно назвать молоток. Его применение заключается в сфере ударного труда, за счет простоты и надежности получил широкое распространение в строительстве. Как и многие другие ручные инструменты, рассматриваемый со временем получил довольно большое количество различных разновидностей. Одним из наиболее распространенных аналогов можно назвать резиновую киянку. Она характеризуется довольно большим количеством особенностей, о которых далее поговорим подробнее.

Лучшие киянки премиум класса

FREUND

Деревянный инструмент используют для кровельных и жестяных работ. Он выполнен из прочных сортов древесины (бук, граб). Металлический бондаж усиливает прочность головки. Длинна рукоятки составляет 250 мм.

киянка FREUND

Достоинства:

  • усиленная ударная часть;
  • диаметр бойка 60 мм;
  • деревянный бойок;
  • сделано в Германии.

Недостатки:

Bellota со сменным бойком

Орудие получило лакированную рукоятку из бука. Это снизило общий вес. Голова и ручка соединяются клином из стекловолокна. Такое решение повысило безопасность и надежность использования. Голова выполнена из стали высокого качества и обработана антикоррозийными веществами. Она соединяется с бойками посредством резьбового крепежа. Рукоятка из бука удобно ложится в руку.

киянка Bellota со сменным бойком

Достоинства:

  • хромированная головка;
  • качество подтверждено сертификатом PEFS;
  • нейлоновые бойки;
  • сделано в Испании;
  • замена бойков быстрая и не вызывает проблем.

Недостатки:

  • слишком легкая;
  • резьбовой крепеж быстро приходит в негодность.

Supercraft без отбойная 80 мм

Профессиональное орудие рихтовщика, которое подойдет для осуществления жестяных, кровельных и схожих работ. Ключевая особенность заключается в безынерционной, достигнутой благодаря наполнению ударной части металлическими шариками. Они направляют всю приложенную силу в одну точку удара. После такого, вмятины не остаются. Головка киянки состоит из металлической гильзы и нейлоновых бойков. При изготовлении использовались высококачественные составляющие, которые при необходимости возможно заменить.

киянка Supercraft без отбойная 80 мм

Достоинства:

  • доступна смена деревянной рукоятки при поломке;
  • использовались лучшие материалы;
  • не царапает поверхность;
  • доступна замена изношенных бойков.

Недостатки:

  • тяжелая;
  • слишком дорого.

Киянка сопровождала человека практически на всех этапах его развития. На первый взгляд, простое, даже примитивное орудие не утратило своей актуальности и на сегодняшний день. Там, где обычный молоток станет лишь причиной повреждения, приходит на выручку киянка. Она с легкостью справится с поставленной задачей.

Представленный топ охватывает бюджетный, средний и премиум сегмент рынка, тем самым позволяя выбрать мастеру, что-то полностью соответствующее его ожиданиям. Все вошедшие в топ модели оставили после себя положительные впечатления и зарекомендовали себя как лучшие на рынке.

Технологическая карта киянки

{adsr}Деревянные молотки могут иметь самую разнообразную форму: с прямоугольными или цилиндрическими бойками, круглыми, овальными и даже резными рукоятками. Каждый мастер, самостоятельно изготавливающий инструмент для личного использования, старается сделать его наиболее удобным и при этом исходит из своих возможностей. У одних в распоряжении может быть функциональная мастерская с верстаком, пилорамой и фрезой, а другие имеют под рукой только пилу и лист наждачной бумаги. Ниже мы приведем несколько вариантов сборочных чертежей изделия киянки, чтобы Вы смогли точно определиться с конструкцией своего будущего инструмента, и не столкнулись с проблемами при его изготовлении Представленная выше технологическая карта изготовления киянки, описывает самый простейший процесс изготовления данного устройства. Вместо верстака, на четвертом этапе, можно закруглить ручку с помощью рубанка и шлифовальной бумаги, как это указано в соседней инструкции. Сверлильный верстак, можно легко заменить обычной дрелью. Вышеприведенная инструкция требует обязательного наличия токарного станка, и демонстрирует, как сделать не только удобный, но и красивый инструмент. Для максимально точного сходства с эскизом, лучше использовать шаблоны. Данный чертеж киянки (или учебная карта), нацелен на производство инструмента в больших объемах и в оборудованной мастерской, но при должном опыте его можно повторить и в домашних условиях.

1

Прежде чем приступать к процессу создания киянки, важно определиться, из каких пород дерева она будет сделана. Наилучшей древесиной для бойка считается береза, дуб, бук, груша или клен. Ручку лучше сделать из березы, рябины, клена, ясеня или вяза

Для изготовления киянки потребуется всего 3 деревяшки с размерами 120x90x18 (для бойка) и одна на 350x40x18 (для ручки). Для работы понадобиться пила по дереву, столярный клей, а также струбцина или тиски для зажима изделия на время высыхания

Ручку лучше сделать из березы, рябины, клена, ясеня или вяза. Для изготовления киянки потребуется всего 3 деревяшки с размерами 120x90x18 (для бойка) и одна на 350x40x18 (для ручки). Для работы понадобиться пила по дереву, столярный клей, а также струбцина или тиски для зажима изделия на время высыхания.

2. Подобрав и распилив материал, зачищаем его наждачной бумагой.

3.

Из расположенной выше схемы видно, что центральная часть бойка представляет собой паз для ручки. Так как ширина ручки 40 мм, а бойка 120 мм, нам необходимо отмерить и выпилить части по 40 мм от краев, как это указано на фото ниже.

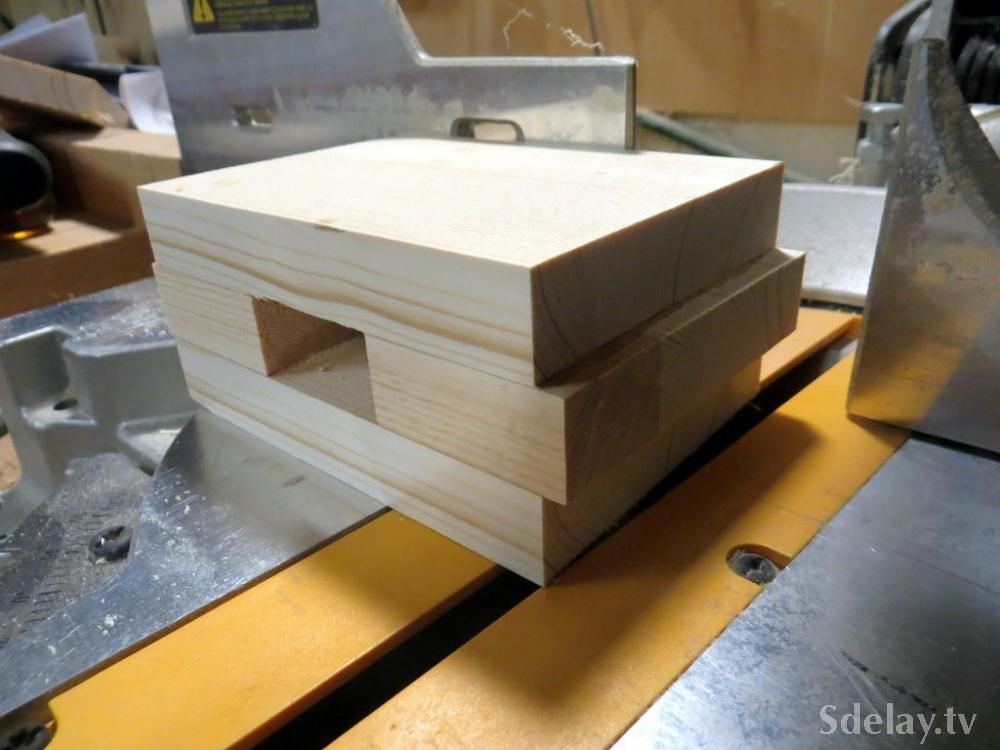

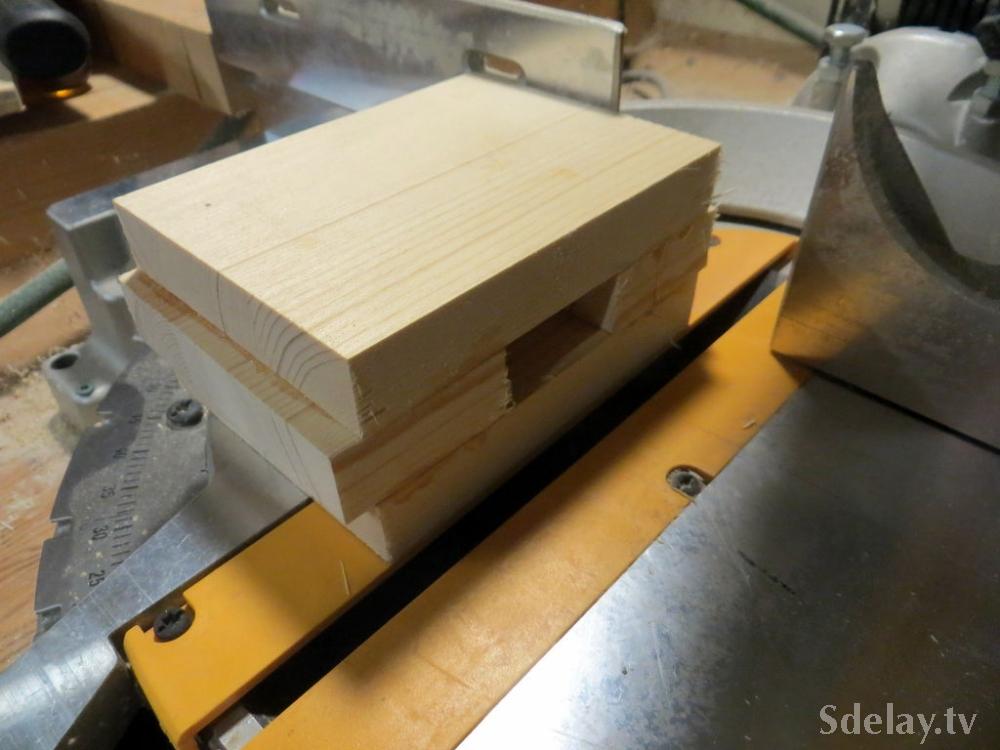

4. Собираем части бойка, оставив паз для дальнейшего крепления рукоятки. Наносим клей, зажимаем струбциной или тисками и ждем полного высыхания (как минимум 2 часа).5. Пока боек склеивается, можно придать форму ручке, сгладив углы в месте хвата. Для этого наиболее удобно пользоваться фрезой. Если же в Вашем арсенале такой инструмент отсутствует, можно обтесать грани топором или стамеской, после чего зачистить наждачной бумагой.6. Когда боек окончательно высохнет, его боковые (ударные) части рекомендуется слегка подпилить под небольшим углом. Чтобы не ошибиться в наклоне, просто отмечаем по 10 мм от нижних частей бойка и чертим к ним линию от верхних углов. Суть в том, чтобы боек получился не прямоугольный, а призматический, как на фото ниже.

Покупая стамески, не забудьте уделить внимание и вопросу приобретения такого изделия, как резиновая киянка. Этот инструмент наносит меньше всего ущерба самим стамескам, хотя имеет и определенные недостатки. Давайте разберемся, какие именно, и существует ли идеальный вариант киянки

Давайте разберемся, какие именно, и существует ли идеальный вариант киянки.

Как сделать киянку своими руками

Кстати, подобный инструмент вполне можно собрать и самостоятельно. Для этого достаточно лишь следовать следующим этапам:

  1. Подготовить ручку.
  2. Подготовить материал для головки.
  3. Собрать слои.
  4. Закрепить шайбу.

Обо всем поподробнее

Делаем рукоятку

Для изготовления ручки лучше всего будет обточить заготовки на токарном станке — это позволит нам получить круглое сечение формы (а значит, и более комфортное использование этого инструмента в готовом виде). А посредине самой ручки можно сделать выступ, чтобы у нашей будущей головки был убор. Если такой возможности нет — стоит намотать на ручку веревку в несколько слоев.

Важная часть — отбойная

Перед тем, как сделать саму головку, необходимо подготовить макет. Что касается исходного материала, резину вполне возможно заменить кожей. Из неё мы и будем вырезать кружки — понадобится около 50 подобных для того, чтобы собрать саму «колотушку» в готовом виде. Если же кожа тонкая, то, возможно, что таких слоев будет семьдесят.

Чем склеить слои?

Чтобы подготовленные кружочки легко нанизывались на ручку, в них необходимо будет вырезать отверстие соответствующего диаметра. Каждый такой кусочек нужно будет нанизывать на рукоятку и скрепить со следующим клеем ПВА. При приклеивании слои нужно будет стараться прижимать как можно плотнее друг к другу. Нанизали весь подготовленный материал? Теперь постарайтесь зажать все это в тисках до того момента, как полностью высохнет клей.

Закрепим результат

Чтобы в будущем собранная нами головка не слетала, нужно будет поверх всего полученного закрепить шайбу

Здесь неважно какой она будет — деревянной или металлической. Самое главное во всем этом процессе, чтобы болт был очень закреплен

Вот только подобрать его нужно будет таким размером, чтобы он не растрескался.

Дополнительные крепления

Если позволяют размеры, нужно просто перехватить выступающие края и закрепить головку дополнительно бечевкой. Ещё одни вариант — вбить в торец маленькие гвоздики.

В чем преимущества созданной собственноручно киянки?

Вот и все — вполне можно использовать киянку в работе. Вы сразу оцените все её достоинства: она бесшумная и очень практичная. При работе головка не будет раскалываться на малейшие щепки, да и сам процесс будет происходить максимально бесшумно, как если бы это было с моделью, сделанной из какого-нибудь другого материала.

Молоток считается самым древним строительным инструментом, который за все время человеческой истории неоднократно подвергался трансформации. Сегодня существует целое множество вариантов исполнения молотка, одним из которых является киянка. Этот тип молотка состоит из длинной рукоятки и головки для удара. Ударная часть киянки может быть сделана из различных материалов, с чем и связано её целевое направление в использовании. Большое распространение получила резиновая киянка, предназначенная для работ с материалами, восприимчивыми к сдавливанию.

§ 3. Технологическая документация

Технологической документацией называют графические и текстовые документы, определяющие технологию изготовления изделия. Технологический процесс — это часть всего производственного процесса, содержащая целенаправленные действия по изменению формы, размеров или свойств материалов при изготовлении из них изделий.

Технологический процесс осуществляют на различном технологическом оборудовании (станках) с применением технологической оснастки, до-пол нительпого оборудования, приспособлений, инструментов.

Технологическая операция —это законченная часть технологического процесса, выполняемая на одном рабочем месте или станке. Например: точение на токарном станке, сверление на сверлильном станке, строгание деталей шерхебелем, рубанком или фуганком на верстаке и т. д.

Часто при выполнении технологических операций необходимо переустановить и перезакрепить обрабатываемую деталь. Такие действия называются установом. Например, если надо острогать доску с обеих сторон, то необходимо выполнить два установа — острогать сначала одну сторону, затем перевернуть доску и острогать другую.

Технологическая операция состоит из различных технологических переходов. Технологическим переходом называют часть технологической операции, выполняемую одним и тем же инструментом. Например, строгание шерхебелем — первый переход, строгание рубанком — второй переход, строгание фуганком — третий.

Основными технологическими документами являются карты: технологическая, операционная, маршрутная и др.

Технологической картой называют документ, в котором записан весь процесс обработки деталей и изделий с указанием технологических операций, переходов, применяемых материалов, конструкторской документации, инструментов, технологического оборудования и оснастки.

Операционная карта составляется для каждой операции и содержит перечень переходов и установов по обработке изделия и применяемых инструментов.

В таблице 1 приведена учебная технологическая карта изготовления брусков, предназначенных для точения фасонных деталей, например ножек стульев, стоек этажерок.

Таблица 1.

Учебная технологическая карта. Изготовление брусков

Разработку технологической документации осуществляют на основе стандарта ЕСТД— единой системы технологической документации.

Организацией и ходом технологического процесса на производстве руководит технолог.

Практическая работа № 4

Новые слова и понятия

Технологическая документация; технологические процесс, операция, переход; установ, оснастка; карты: технологическая, операционная; ЕСТД, технолог.

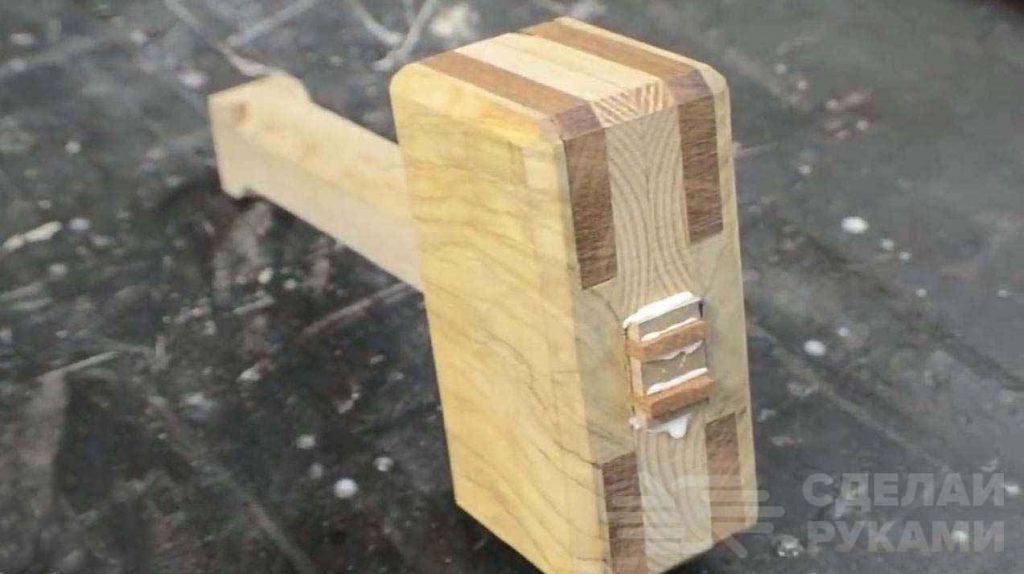

Киянка своими руками

Продолжаю рассказывать про свою столярку. На этот раз речь пойдет про киянку. Вообще сейчас есть выбор большой по киянкам, отлично подходят для работы киянки покупные из белой резины.

Белой потому, что не оставляет черных пятен от использования. Есть у меня такая. Есть у меня еще другая самодельная, сделанная из подушки от грузовика.

Вообще у меня суммарно более 25 молотков, кувалд и киянок.

Но я придерживаюсь мнения, что приятнее работать красивым инструментом. � решил сделать себе красивую киянку из красного дерева.

Ну а почему бы и нет? Кто-то скажет, что это пижонство, но я от работы в мастерской получаю удовольствие.

Если бы мне приносили удовольствие кружева на киянке, я бы их прицепил:)

Да, я алкоголик пользуюсь ручным инструментом.

Ручку я решил сделать из палки от дубового поддона, а оголовье украсить сапеле. Был скачан чертеж из просторов интернета

Не то, чтобы у меня совсем не было из чего делать ручку, но для начала необходимо посмотреть на рисунок древесины. Кто-то мне сказал, что это вроде японский дуб. В Япониях не бывал, утверждать не буду.

Нарезал дуб и сапеле в черновую.

Нарезал и вперед, рубаночком. У меня есть и рейсмус, и фуганок (к нему с такой щепкой и подходить опасно), но я ведь делаю в своё удовольствие?

Сапеле у меня будет по краям, а внутри тот же дуб. Собираем на клей колодку. Ручка сделана на обратный клин, т.е. при работе будет только усаживаться плотнее. Ручка не приклеивается.

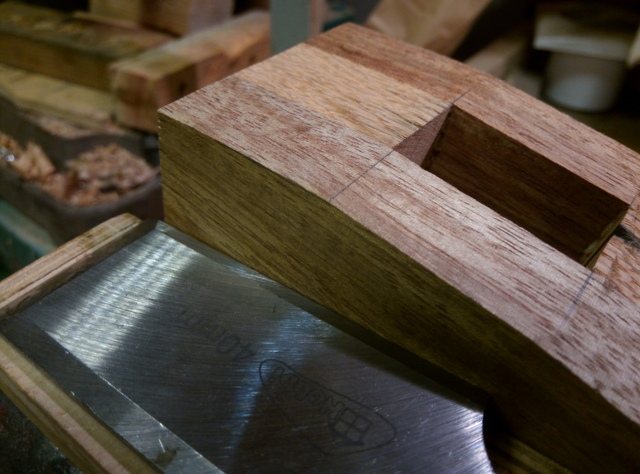

Теперь стамеской и рубанком формируем скосы, а также сбиваем фаски.

Решил на ручку наклеить полоски шпона, а то как-то простовато получается + есть след от гвоздя. Палка же от поддона. После сбил фаски на ручке, чтобы в руке лежало.

� вот наш результат после покрытия маслом.

Киянкой я пользуюсь. В руке лежит хорошо, берешь сразу правильно, руки чувствуют ориентацию ударной части из-за прямоугольной ручки.

Задавайте Ваши вопросы, постараюсь всем ответить.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
