Кронциркуль. Как пользоваться?

Применение

Циркули применяют во многих областях человеческой деятельности.

  • Для черчения. Способ, которому учат еще в школе. Выполнение чертежа «руками» без использования компьютерных программ, подразумевает обязательное использование циркуля. Кроме окружностей, с помощью этого инструмента вычерчивают различные дуги, сопряжения, выполняют дополнительные построения и разметки.
  • Для измерения. Кронциркуль измеряет размеры деталей, внутренние диаметры, глубину отверстий. Измерительный циркуль используется в навигации, картографии. Этот инструмент нашел свое применение не только в инженерии, проектировании, геодезии. Толстотные циркули используют в медицине, измеряя ими поперечные размеры тела человека.

Циркуль, как и карандаш, нужен каждому уважающему себя геологу, картографу, капитану дальнего плавания, геодезисту, математику, архитектору, строителю.

В духовных практиках и философии циркуль стал символизировать неуклонную и беспристрастную справедливость. Множество профессий и направлений деятельности людей связано с чертежами, их построением, чтением, воспроизведением и во всех этих профессиях бывает необходимо приспособление с четырехтысячелетней историей.

Модели кронциркуля по функциональности

Чертежный инструмент используют, чтобы изображать окружности малого диаметра (от 0,5 до 80 миллиметров). Он устроен следующим образом: внутри втулки, имеющей цилиндрическую форму, находится стальной стержень, он может свободно двигаться вверх и вниз, а также вращаться. На один конец стержня крепится шляпка, а на другом конце – острая игла. К втулке с помощью пластины, имеющей возможность сгибаться под разными углами, крепится инструмент для проведения линий – рейсфедер. В зависимости от модели, для черчения может использоваться грифель, тушь или чернила. Микрометрический винт служит для уменьшения или увеличения расстояния между рейсфедером и стержнем.

Измерительный вариант кронциркуля служит для вычисления наружных длин частей и деталей механизмов, а также для сравнения их размеров с эталонными (взятыми из масштабной линейки). Но не только такой показатель, как длина, измеряется с помощью данного приспособления. Им можно обмерять и другие параметры машин, например диаметр деталей. Данный инструмент, как измерительный прибор, не нуждается в поверке, потому что он не внесён в государственный реестр. Чтобы сравнить размеры деталей какого-либо объекта с образцовыми размерами, используют как раз этот вид кронциркуля. Так, измерив столь специфическим методом деталь, полученные данные сравнивают с данными образцов, из чего делают выводы.

Образцовые (эталонные) размеры могут быть представлены масштабной линейкой (эталонный образец, на который опираются при сравнении размеров в заданном масштабе), концевыми мерами длины (керамическая или металлическая доска с измерительными плоскостями от 0,5 до 1000 миллиметров) или калибрами (заранее определенный размер части, детали).

Разметочная модель служит для разбивки на отрезки планов в картографии, линий и прочего. Этот инструмент сконструирован так, что с помощью микрометрического винта величина взятого раствора сохраняется неподвижной сколь угодно долго. Раствор – это расстояние от одной ножки кронциркуля до другой, когда они раздвинуты. Кстати, раствор – это понятие, характерное не только для циркулей. Раствор бывает также и у лезвий ножниц, и у других инструментов, имеющих концы, которые раздвигаются. Предельно допустимая величина раствора – это максимальное расстояние между ножками, оно зависит от длины винта, но в целом, микрометрический винт, как понятно из его названия, не позволяет отложить большой диаметр. Для измерения больших расстояний требуется другой инструмент.

Как пользоваться?

Если инструмент используется для двухступенчатого замера, то вначале разводят ножки на требуемое расстояние, затем плотно прикладывают их своими измерительными площадками к внешнему габаритному размеру, сводят ножки зажимных винтом, аккуратно извлекают кронциркуль и прикладывают ножки к линейке или иному измерительному приспособлению. В этом случае точность отсчёта определяется только точностью шкалы. Это допустимо при грубых бытовых измерениях, допуск на которые может быть ±0,5 мм и выше.

Производители более точных инструментов оснащают их шкалами Вернье. В этом случае пользователь сначала должен прочитать значение по фиксированной шкале, а затем — по более точной шкале, результат по которой даст измерение с точностью до двух десятичных знаков — практически такое же, как и штангенциркуль.

При захвате объекта ножками важно как можно точнее установить их на поверхности. Передний торец каждой ножки имеет шлифованный захват, которым стараются охватить как можно более продолжительную зону дуги (для окружности) или линии (для плоской поверхности)

Поэтому более точное измерение получится, если ножки прикладывать не перпендикулярно оси измеряемого изделия, а под углом в 30…45°.

Точность отсчёта зависит от состояния кронциркуля. Ножки должны быть прямыми и перемещаться в одной плоскости, не заходя одна за другую. Внешние измерители содержатся чистыми и хорошо смазанными. Для этого инструмент между применениями стоит убирать в чехол.

Как измерить диаметр детали кронциркулем?

Для кронциркуля, оснащённого регулировочной гайкой, потребуется всего несколько шагов:

  1. Развести измерительные ножки, для чего повернуть гайку в нужном направлении.
  2. Поместить измеряемый объект между измерительными гранями ножек.
  3. Вращая регулировочную гайку, добиться того, чтобы ножки сомкнулись вокруг самой широкой части объекта. Затем затянуть ось кронциркуля так, чтобы измерительные поверхности могли свободно скользить вдоль наружного диаметра.
  4. Не изменяя положение ножек, удалить инструмент (или объект) из измерительной зоны.
  5. Приложить измерительный инструмент, например, линейку, к ножкам. Для этого одну из них устанавливают в начале шкалы, и читают расстояние до другой ножки.

После измерений измерительные грани необходимо тщательно очистить от пыли и грязи.

Сварка аргоном – особенности технологии и применяемое оборудование

Сверло-фреза. Два в одном!

Варианты

  • Кронциркуль :

    1. циркуль с изогнутыми ножками для измерения объёмных предметов. Разновидность

    Кронкрумциркуль , для измерения очень мелких объёмных предметов (до 0,01 мм).

  • циркуль для черчения очень маленьких окружностей.
  • Циркуль пропорциональный — предназначен для масштабирования по образцу, разметки, изготовления копий или моделей в масштабе, для деления отрезков прямой и окружностей на установленное число равных частей и дуг, а также для механического перевода размеров в необходимый масштаб.
  • «Козья ножка» — вид циркуля, у которого нет пишущей части, а есть зажим для использования карандаша (ручки, пера). Обычно козья ножка существенно уступает профессиональному чертёжному циркулю по точности, но при этом надёжнее и дешевле, к тому же позволяет рисовать окружности не только карандашом, но и любым другим пишущим прибором (в том числе кистью, фломастером, мелом и даже стамеской).

Отдельный интерес представляют разновидности циркулей с круглым диском на шарнире вместо иглы — например, большие советские циркули для грифельных досок оснащались именно таким инструментом — что позволяло не портить чертёжную поверхность.

Измерительные

Применяются при выполнении различных токарных и слесарных работ. Кроме того их довольно часто используют кузнецы и бондари. С его помощью можно опередить, действительно ли деталь изготовлена нужной формы. С этой целью необходимо измерить диаметр в двух точках. Если прибор свободно проворачивается по всему периметру круга (не имеет зазоров и не нужно сжимать ножки), то круг получился идеальной формы. Кроме того такой кронциркуль применяется для определения внутренних размеров заготовки. Например, можно узнать ширину пазов. Еще одно применение прибора – сравнение габаритов предметов. Выполнив замеры эталонной детали можно сравнивать полученные значения с размерами других заготовок, что значительно ускоряет работу. Главное достоинство таких приборов – маленькая погрешность измерений. Такие модели могут быть двух типов. Отличаются они по форме кончиков ножек. Если внешняя сторона кончиков имеет плоскую заточку, то такие приборы применяются для определения внутренних размеров. Внешние габариты измеряются инструментами, у которых ровная поверхность находится внутри.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

  • Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
  • Установка губок на галтели, фаски и скругления.
  • Перекосы при позиционировании.
  • Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

  • Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
  • Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
  • При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
  • Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
  • Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Поделитесь профессиональными секретами — как рисовать циркулем без дырочки в середине? Подкладывать бумажку, ватный диск, монетку — не получается, т.к. иголка смещается и не стоит крепко. Жду советов!

Доброжелательное клацанье зубами в школе, или Несправедливая оценка была исправлена!

Я отношусь к тем родителям, которые не ходят настойчиво в школу по поводу каждой оценки. Не знаю — хорошо это или плохо. Но зубы все-таки показываю,…


Технология (2 класс). Двойка в четверти — проблема ребенка?

Как известно, труд облагораживает человека и сделал из школьника обезьяну. Поэтому есть в школе такой предмет как «технология». Когда я…

Учительница не оценила проверочную работу

Новости из 2 «а». На днях писали самостоятельную работу по математике. Александра решила ее вполне благополучно: не справилась только с…

«Готова принять в наказание. «. Александра написала объяснительную

Александра сильно нас огорчила результатами в третьей четверти и оценками, полученными в марте. По этому поводу она написала объяснительную. Я,…

Кто придумывает такие задания по литературе для 2 класса?!

Александра писала контрольную работу по литературе. Ну-ка, родители, пошевелите мозгами! Задания для второго класса, дети 8-9 лет. Соедините…

Страшная история во 2 «а» классе

Страшная история случилась сегодня во втором классе, где учится Александра. Все мальчики (а их в классе большинство) вдруг вернулись домой тихими.…

И все-таки странная классная руководительница у Александры

Мой небольшой родительский опыт общени я с классными руководителями постоянно дает мне поводы для удивления. Напомню: Никита в четвертом классе, и у…

Английский 2 класс. Где? Вх.

Александра учит написание английских слов, у них завтра диктант. Никак ей не удается запомнить написание «what», «where» и…

Назначение и использование кронциркуля

Основным предназначением кронциркуля является определение длин деталей и частей механизмов для того, чтобы иметь возможность сравнить их с эталонными значениями. Следует, однако, заметить, что с помощью этого приспособления можно определять отнюдь не только длину. Кронциркуль позволяет также измерять, к примеру, и такой параметр, как диаметр. Одной из характерных особенностей этого измерительного инструмента является то, что он, в отличие от многих других, совершенно не нуждается в поверке. Для того, чтобы сравнить с образцовыми размерами действительные размеры каких-либо объектов, часто применяют именно кронциркуль. Происходит это следующим образом: измерив с его помощью деталь, полученные данные просто-напросто сравнивают с образцовыми величинами, и на основании этого сравнения делают соответствующие выводы.

Кронциркуль, предназначенный для проведения наружных измерений, – это вспомогательное приспособление, которое используется для проведения слесарных, чертежно-измерительных и некоторых других работ. Его обычно применяют в сочетании с линейкой либо штангенциркулем, чтобы произвести оценочное измерение наружных линейных размеров, перемычек, интервалов, ступеней, стенок сложных деталей, имеющих форму уступов. Кроме того, кронциркули часто используются при разметке заготовок.

Применяют кронциркуль и для таких операций, как грубые измерения диаметров различных деталей тогда, когда на токарных станках производится черновое обтачивание их наружных цилиндрических поверхностей. В тех случаях, когда кронциркуль свободно, то есть с легким касанием о поверхности и без сильного нажима проходит через деталь, то значение его раствора можно считать соответствующим диаметру.

Для проведения линейных измерений с помощью кронциркуля его губки разводят до необходимого состояния. Далее они сводятся до тех пор, пока не коснутся стенок измеряемой детали. После этого с помощью линейки нужно просто измерить ширину раствора губок.

При проведении с помощью кронциркуля контрольных или разметочных работ размер раствора предварительно выставляется с помощью металлической линейки, концевых мер или штангенциркуля.

Для изготовления кронциркулей используется конструкционная сталь, а их разметочные поверхности закаляются. Согласно действующим стандартам, твердость измерительных поверхностей должна составлять как минимум . Для регулировки расстояний между ножками в конструкции кронциркуля может быть включен винт.

История появления

Если судить по находкам археологов (обнаруженные геометрические фигуры идеальной формы на древних сооружениях), можно сделать вывод, что циркуль используется человеком уже на протяжении не одной тысячи лет. Первый кронциркуль был найден при раскопках Помпеи. Приспособление было похоже на традиционный циркуль, но имел определенные конструктивные отличия.

Свое название инструмент получил от двух слов: немецкого «Krone» и латинского «Circulus». Первое слово переводится как «венец», второе означает «круг».

Со времени изобретения кронциркуля по своему внешнему виду и принципу действия он практически не изменился. Хотя применяется в современной жизни уже не так часто как раньше. Тем не менее, в некоторых ситуациях бывает не заменим.С развитием современных технологий изменился способ измерения деталей – появились цифровые кронциркули.

Историческая справка

Название этого инструмента идет от латинского слова «circulus», что в переводе означает «круг». Первые циркули были изобретены более 2000 лет назад, подтверждением этому являются найденные круги, начерченные вавилонянами и ассирийцами. В начале нашей эры циркули использовались римскими и галльскими мастерами и строителями. Причем, на раскопках были найдены не только инструменты для построения чертежей, но и приспособления с загнутыми краями – прототипы современных кронциркулей, предназначенных для измерения длин. Изготавливались они тогда из железа и бронзы. В Древней Руси циркули были деревянными, их использовали для выполнения круглых орнаментов при резьбе по дереву. С развитием кораблестроения и производства оружия в Европе к измерительным циркулям стали предъявлять высокие требования, так как для изделий были нужны более точные измерения. Поэтому в начале XVII века появились первые штангенциркули.

На протяжении многих веков циркули использовались в различных областях деятельности человека: от производства оружия и картографии до строительства. Измерительные приспособления за все это время претерпели минимум изменений, и их конструкция практически не изменилась. Прежним осталось и назначение каждого из видов циркулей. Чтобы Вы знали, для каких целей предназначено то или иное приспособление, расскажем об этом подробнее.

Рисуем окружность при помощи линейки

Для тех, у кого под рукой есть линейка, пригодится следующий способ создания круга. К листу бумаги нужно приставить линейку, в этой точке будет центр окружности. Поставьте еще одну отметку возле цифры, обозначающей радиус. Затем необходимо поставить третью точку, для этого слегка переместите край чертежного инструмента, но так чтобы 0-я отметка осталась на месте, и выше второй отметки поставьте засечку.

Повторяйте эти действия, чтобы в итоге получилась окружность. Она будет состоять из пунктиров. Чем больше мелких черточек, тем проще провести ровную сплошную. Этот способ легкий, но довольно долгий.

О недостатках моего циркуля

  • ножки циркуля не сжимаются полностью из-за головок болтов, иголки не смыкаются в ноль, остается порядка 1см, т.е. циркуль не может чертить очень маленькие окружности, менее 1см. Это можно решить увеличив ширину верхней скобы так, чтобы ножки циркуля крепились на бОльшем расстоянии друг от друга, но для себя я решил, что мне не нужны окружности менее 1см диаметром;
  • толщина профильной трубы была выбрана не совсем удачно, т.к. в нее входит болт только М8 (при использовании болта М10 уже останется по 2,5 мм до краев профиля), в котором приходится сверлить отверстие 3 мм и при сильно затягивании гаек, болт переламывается в тонком месте. Рекомендую использовать профиль 20 мм, в который можно без опаски будет вставить болт М10, что увеличит прочность крепления иголок. Но в моем случае усилия затягивания хватает, чтобы болты держали, один болт крепления иглы сломался лишь тогда, когда я решил затянуть его 2-мя ключами довольно сильно:unsure:
  • данный циркуль может чертить только иголками, а не карандашом, но для разметки окружностей на дереве и листовой стали гораздо удобнее использовать иголку (получается тонка и точная линия, которая хорошо видна), а не карандаш. При желании можно сделать приспособления для крепления карандаша в данном циркуле.

В остальном, циркуль получился замечательный и уже помогает мне в работе. Возможно, что в будущем я сделаю циркуль версии 2.0, где учту уже все недостатки первой версии.

Назначение и использование

Главная задача прибора – определение размеров деталей и частей различных предметов:

  • высоты;
  • длины;
  • ширины;
  • толщины;
  • диаметра

Нужно это в первую очередь для того, чтобы сравнить полученные значения с эталонными. Приспособление очень часто используют совместно со штангенциркулем и линейкой. Это необходимо для измерения:

  • наружных линейных размеров;
  • стенок сложных деталей с выступами;
  • интервалов;
  • перемычек;
  • ступеней.

Так же прибор применяется:

  • при разметке заготовок;
  • при грубом измерении диаметров различных деталей при черновом обтачивании на токарном станке.

Выполняя линейные измерения, следует развести ножки инструмента до нужного состояния. Затем они сводятся до того момента, пока не заденут стенки предмета, который нужно измерить. Далее, при помощи линейки необходимо определить расстояние между концами лапок прибора. При выполнении разметок длина раствора выставляется при помощи штангенциркуля или линейки.

Модели по функциональности

В зависимости от своего назначения инструменты делятся на наружные и внутренние, а также измерительные, чертежные, медицинские и визажные.

Цифровой кронциркуль — стоит ли платить за удобство

Многие современные модели оснащаются цифровым ЖК-дисплеем, что позволяет обойтись без линейки.

Однако, следует принять во внимание, что цифровой прибор менее долговечен, нуждается в батарейке и не всегда срабатывает на морозе. И если молодым работникам удобнее считывать данные с экрана, то многие опытные мастера предпочитают работать по старинке

Универсального решения не существует, каждый должен выбирать тот вариант, который ему ближе.

Для наружных измерений

С его помощью производятся внешние линейные измерения параметров любых деталей методом сравнения. Внешне выглядит как две изогнутые ножки, соединенные при помощи шарнира. Измеренная величина определяется по масштабной линейке.

Для наружных измерений с винтом

Инструмент имеет более сложное устройство по сравнению с предыдущим, движение и фиксация ножек производится при помощи винта, посаженного на горизонтальную металлическую ось.

Служит для наружных замеров объемных предметов.

Нутромер для внутренних измерений с винтом

Одна из разновидностей инструмента для внутренних замеров, которым можно определить размер; интервал; ширину стенки, уступа или ступеньки детали. Удобно использовать в труднодоступных местах.

Состоит из двух стальных ножек с изогнутыми наружу губками. Измерение проводят путем разведения ножек до прикосновения губками краев детали. Стопорный винт фиксирует данное положение, после чего размер определяется измерительной линейкой.

Нутромер для внутренней разметки и измерений

Им замеряются внутренние линейные параметры объектов и сравниваются с размерами по линейке или калибру.

Также проводится необходимая разметка по заданным параметрам.

Разметочный для прямой разметки

Разметочный циркуль необходим, чтобы нанести разметку на любую деталь или заготовку. Состоит из двух ножек с острыми кончиками, соединенных между собой втулкой или пружиной.

Разметочный с винтом для прямой разметки

Помогает перенести заданные размеры с линейки на деталь или заготовку, также может использоваться для вычерчивания дуг, окружностей и проведения разметок. Фиксация производится при помощи винта.

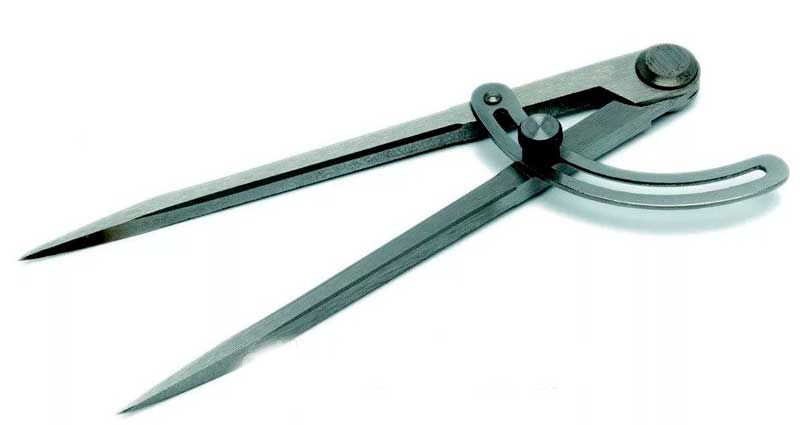

Разметочный с дугой для прямой разметки

Используется для прямой разметки любых объектов.

Оснащается металлической дугой, которая фиксируется винтом, и служит для предотвращения случайного раскрытия ножек во время проведения разметки.

Разновидности циркулей

Существует множество разновидностей циркулей. В зависимости от выполняемых функций меняется рабочая часть инструмента. Ниже рассмотрим основные виды:

  1. Разметочный. Или делительный, или измерительный. Простой инструмент, с помощью которого можно измерить длину и перенести её с чертежа на деталь. Обе штанги соединены шарниром и заканчиваются иглами. С помощью игл можно наносить разметку на многих материалах.
  2. Чертежный. Тот инструмент, которым начинают пользоваться еще в школе. На одной штанге игла, на другой – грифель. Игла фиксирует штангу на листе бумаги, позволяя вычерчивать дуги и окружности, выполнять построения.
  3. Кронциркуль для наружных измерений. Его заостренные штанги загнуты внутрь, между ними зажимается деталь для измерения. Для повышения точности используется фиксирующий винт.
  4. Кронциркуль для внутренних измерений. Штанги на концах загнуты наружу. Позволяя измерять ширину отверстий, углублений, пазов.
  5. Штангенциркуль. Имеет строение, отличающееся от обычного. Представляет собой линейку (штангу) со шкалой. На одном конце линейки неподвижно прикреплена одна губка, вдоль линейки перемещается вторая. Также есть дополнительные маленькие губки для внутренних измерений. Инструмент используется и как нутромер и как кронциркуль.
  6. Штангенглубиномер. Похож на штангенциркуль. Отличие в том, что предназначается он для определения глубин отверстий, пазов, канавок. Для проведения замера, рабочая часть помещается внутрь отверстия до упора.

Существуют типы инструментов, измененные в зависимости от направлений деятельности, в которых они используются, например:

  • Столярный. Может быть разметочным, то есть с иглами на концах штанг, может быть чертежным, с грифелем на одной штанге и иглой на другой. Отличается от чертежных прежде всего размерами. Это достаточно большие инструменты.
  • Слесарный. Применяется в слесарном деле. Так же могут быть разметочными или с пишущим наконечником.

Источники

  • https://separett.su/instrumenty/vidy-cirkulej-2.html
  • https://FB.ru/article/162952/kak-poyavilsya-tsirkul-istoriya-proishojdeniya-kratko
  • https://www.vseinstrumenti.ru/ruchnoy_instrument/izmeritelnyj/shtangentsirkuli/articles/1252/
  • https://tehpribory.ru/glavnaia/instrumenty/cirkul.html
  • https://lesoteka.com/instrument-i-oborudovanie/tsirkul

Астрономия и символическое использование

На нашем небосводе есть и созвездие, которое называется «Циркуль». Расположено оно в южном полушарии, совсем рядом с созвездием α-Центавра. Оно очень маленькое. Его невозможно наблюдать над территорией России. Греческая покровительница астрономии — богиня Урания, имеет символическое обозначение в виде глобуса и циркуля.

С тех пор, как появился циркуль, он стал символом справедливости. Как и квадрат, окружность означает пределы прямых линий. Сама по себе фигура круга с точкой в центре — это справедливость и источник жизни. Хорошо известные всем каменщики или масоны, взяли в свою эмблему два важных инженерных инструмента — наугольник и циркуль, совместив их изображения. Символизируют они землю и небо, а в : геометр или Верховное существо.

Китайцы применяют изображение циркуля, которое символизирует у них правильное поведение. Фо-хи, которого считали бессмертным, использовал в своей атрибутике циркуль, а его сестра — квадрат. А вместе они обозначают «инь» и «янь»: гармонию жизни.

С самых древних времен квадрат считался символом физического тела человека, а круг — его духовного состояния. Таким образом, круг, очерченный с помощью циркуля, — это символ совершенства души человека.

Материнство — это очень прекрасно! Но каждая женщина должна прежде всего помнить о той ответственности, которая ложится на ее плечи с рождением ребенка

Особое внимание стоит уделять здоровью и воспитанию малышей. Более подробную информацию можно узнать в социальной сети для мам

Сегодня магазины школьных принадлежностей предлагают широкий выбор фломастеров от поштучной продажи до наборов. Все они разделяются на два вида – маркеры и фломастеры. Маркеры продаются как поштучно, так и в наборах по 3 штуки. Они служат для выделения текста, рисуют толстую линию прозрачного вида и имеют плоский грифель. В свою очередь фломастеры могут быть как для пластиковых досок (для обучения и тренингов), так и для рисования. Есть модели фломастеров двух- и односторонние, а также наборы, куда входит бесцветный фломастер для изменения цвета.

При выборе фломастеров обратите внимание на качество чернил. Чернила на водной основе являются нетоксичными и не имеют запаха, легко смываются с рук и одежды

В то же время, чернила, имеющие резкий запах, могут быть опасными для здоровья взрослых и ребенка.

Колпачок фломастера должен иметь отверстия, чтобы при случайном проглатывании ребёнок не мог задохнуться. Крышка фломастера должна быть надёжно закрепленной, фломастер не должен быть разборным во избежание попадания чернила в рот. Ищите на упаковке фломастеров надпись CE – это означает, что продукция имеет гигиенический сертификат, указывающий на соответствие изделия принятым в Европейском Союзе стандартам безопасности и качества.

Чертежные

На кончиках лапок таких приборов должны находятся сменные острые иглы. С их помощью можно осуществлять разметку, процарапывая деталь в нужных местах. Используется в бондарных и плотницких работах. Благодаря наличию острых окончаний ножек разметка предмета производится без линейки, быстро и с небольшой погрешностью. Фиксация иголок происходит при помощи винтовых зажимов.

По внешнему виду данная модификация практически не отличается от традиционного циркуля. Тем более, что есть возможность заменить одну из игл на графический стержень. В этом случае можно будет вычерчивать круги.

Иголки, как правило, изготовляются из прочной стали или твердых сплавов. Это необходимо для прочерчивания царапин на поверхность заготовки.Применение инструмент: первая ножка выполняет роль опоры, вокруг оси которой проворачивается вторая ножка, оставляя за собой царапину. Особенно легко выполнять такую операцию на деревянном изделии, так как одна игла будет прочно фиксироваться в ее поверхности.

Цифровые

С течением времени классические инструменты совершенствовались, что привело к появлению различных моделей электронных кронциркулей. В чем их отличие от привычных всем приборов? Главной отличительной чертой таких приспособлений является наличие монохромных жидкокристаллических дисплеев. На экране отображается информация о расстоянии между ножками устройства. Это позволяет получать результат без использования обычной линейки. Питание прибора осуществляется от батарейки-таблетки.

Недостатки – уступает традиционному кронциркулю в надежности. Последний, при бережном отношении, практически вечен. Особенно если он изготовлен из нержавеющей стали. У цифрового прибора при не аккуратном обращении может разбиться циферблат, при низких температурах дисплей промерзает, необходимо периодически менять батарейку.

Что мы знаем из истории кронцикуля?

Известный нам еще со школы циркуль служит для вычерчивания идеально правильных окружностей. История этого инструмента насчитывает не одну тысячу лет, насколько можно судить по идеально точным окружностям, которые ученые-археологи видят на поверхностях древних сооружений. При раскопках курганов древних галлов, во Франции, был найден обыкновенный циркуль, изготовленный из железа. А во время раскопок Помпеи ученые с удивлением обнаружили несколько другой инструмент, он был примерно такого же назначения, но весьма и весьма сложно устроенный.

Как выяснилось, он мало изменился со времен Римской Империи, в таком же виде он выпускается и используется и в современном мире, хотя сейчас существует даже цифровой кронциркуль. Термин этот иностранного происхождения, состоит из немецкого слова «krone» – венец и латинского «circulus» – круг. Относится к разряду чертежно-измерительных приборов. Он имеет две ножки, чаще всего, дугообразной формы, между которыми можно установить желаемый угол, используя для этого микрометрический винт, который также входит в конструкцию инструмента. Винт служит, чтобы можно было отрегулировать желаемое расстояние между ножками.

Сегодня такой прибор используют в производстве для измерения наружных диаметров и размеров деталей (один разряд инструментов), а также для определения размеров внутренних диаметров частей (другие модели приспособления). В медицине этот инструмент тоже широко применяется в самых разных отраслях, однако все его разновидности связаны с микроскопическими элементами, например, в стоматологии или нейрохирургии. Функционально различают чертежный, разметочный и измерительный вариант кронциркуля. По методу получения данных выделяют механические и электронные модели.
