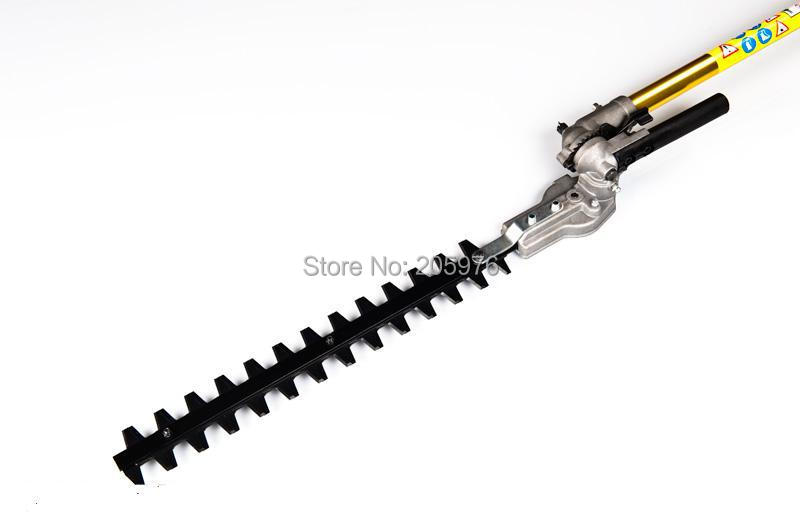

Кусторез своими руками из триммера

Бензогенератор своими руками из триммера (25 фото изготовления+видео)

Простой самодельный бензиновый генератор на 220 в, сделанный из триммера, фото и подробное описание изготовления самоделки, а также видео испытаний.

Бензиновый генератор — может пригодиться в случае отключения электрической сети, дома, на даче, в гараже, либо в полевых условиях. С его помощью можно организовать резервное питание для освещения, зарядки аккумуляторов телефонов, видео камер и прочей техники.

Стоимость нового бензогенератора не каждому по карману, но если у вас имеется двигатель от неисправной бензокосы, то из него можно сделать самодельный бензиновый генератор.

Понадобятся материалы:

• Двигатель от бензокосы.
• Два шкива.
• Ремень.
• В качестве генератора в этой самоделке использован двигатель от электрической газонокосилки. Такой двигатель способен работать и в обратном направлении — вырабатывать электрический ток. Можно использовать и другие электродвигателя, в каждом случае нужно проводить испытания.
• Куски труб или уголка.

• Собственно ничего сложного в этой конструкции нет, нужно изготовить раму, закрепить на ней двигатель триммера и генератор, поставить шкивы и одеть ремень. Всё подробно показано на фото:

Заводим двигатель. Регулировкой холостых оборотов выставляем выходное напряжение на выходе генератора в районе 220 В.

1. Подключаем к генератору — вольтметр и розетки.

В результате получился самодельный бензогенератор своими руками. Примерная мощность генератора примерно — 300 Ватт. Этого вполне достаточно чтобы подключить несколько светодиодных ламп, зарядить телефоны и ноутбук.

Процесс изготовления самодельного бензинового генератора и его испытания, показаны в этом видео:

(4

Снегоуборщик

Снегоуборочная машина представляет собой агрегат, который сгребает снег и отбрасывает его в стороны. Она работает по шнековому и роторному принципам.

Шнековые механизмы осуществляют 1-ступенчатый забор снежной массы. Устройство находится в передней части агрегата, по бокам и сверху прикрывается крышкой. В процессе вращения вокруг собственной оси шнек захватывает, перемалывает снег и лед, дробит их на мелкие фракции, передает внутрь техники на отбрасывающую лопату, затем на отводящий патрубок. Для свежевыпавшего снега подходят механизмы с гладкой кромкой, для залежавшегося — с зубчатой.

В агрегате роторного типа снежный покров очищается ротором. Насадка крепится на приводной вал и работает, как пылесос. Лопасти выступают вперед, что намного облегчает захват снега. В самодельном снегоуборщике из триммера они делаются из качественного металла либо прочного пластика. Ротор создает увеличенную центробежную силу. Снег отбрасывается, проходя через патрубок, на расстояние до 12 м.

Если радиус действия механизма в пределах дома, устанавливают электромотор от триммера, при этом учитывают гидроизоляцию агрегата. При проведении работ на дачных участках лучше установить бензиновый двигатель небольшой мощности.

На подготовительном этапе для снегоуборщика из триммера своими руками чертежи деталей и сборочных узлов разрабатываются по продуманному плану, технологии и исходя из наличия материала и оборудования. Для сборки используют схему газонокосилки.

Необходимое оборудование для изготовления самодельной машины:

1. Бензотриммер с прямой штангой и редуктором.
2. Стальной лист толщиной 1,5 мм или металлическая бочка.
3. Фреза с зубьями.
4. Набор инструментов:
5. дрель;
6. сверла;
7. гаечные ключи.
8. Болгарка.
9. Сварочный аппарат.

Сначала делают ротор:

1. Из листа стали вырезают 4 прямоугольника 25х10 см.
2. Один из углов длинной стороны детали обтачивают в форме лопасти.

Дефлектор делают из металлических полосок 30х15 см, изгибают, приваривают бортики высотой 10 см. Для лопатки берут заготовку 30х40 см, загибают края на высоту 2 см.

Для того чтобы сделать снегоуборщик своими руками из триммера, выполняют такой алгоритм действий:

• снизу бочки отступают 15 см, обрезают по кругу;
• на дне конструкции сверлят отверстие для выступа редуктора и 3 дополнительных — для крепления щитка;
• с боковой стороны делают квадрат со стороной 10 см для выгрузки снежной массы;
• 1/3 передней части конструкции закрывают металлическим листом так, чтобы квадратное отверстие располагалось по центру заслонки;
• готовые лопасти ротора крестом приваривают к диску бензотриммера;
• к корпусу агрегата в месте выброса снега устанавливают дефлектор и проходят сваркой;
• снизу крепят лопатку;
• производят монтаж редуктора, закрепляя болтами;
• вставляют ротор.

Во время работы пользуются сварочным аппаратом. Сварка по тонкому металлу — сложный технологический процесс, с которым может справиться только профессионал. Поэтому лучше при изготовлении некоторых деталей воспользоваться услугами опытного сварщика.

Другие варианты самоделок

Благодаря экономичному и надежному двигателю, триммер является основой и для многих других самоделок. Ниже мы кратко опишем возможные варианты и приведем видео-инструкции по их реализации.

Переделка триммера в бензопилу

Из бензиновой мотокосы также может получиться бензопила. Для воплощения рационализаторской идеи в жизнь понадобятся старые модели устройств. Все детали будут браться с них. В ролике ниже представлен полученный результат.

Переделка триммера в бензиновую пилу заключается в установке на нее вместо собственного двигателя данной детали с мотокосы.

Изготовление снегохода для детей

Триммер можно переделать также в снегоход. Процесс заключается в установке двигателя на конструкцию, оснащенную лыжами. Из-за недостаточной мощности моторов, имеющихся на мотокосах, созданная самостоятельная техника способна перевозить только относительно небольшой вес. Также двигается она по сравнительно ровной местности. Такая самоделка послужит интересной и полезной игрушкой для детей.

В роликах ниже показаны некоторые возможные варианты самодельной техники:

Домашние умельцы придумали много различных способов приспособить мотор от триммера на снегоход. Здесь ограничения связаны с личной фантазией и имеющимся перечнем ненужных устройств и техники, которые можно применять для создания самодельных снегоходов.

Мотобур

Мотокосы можно переделать в мотобур, который также будет использоваться в качестве ледобура при необходимости. В результате проведение строительных работ ускорится и потребует меньших затрат труда. Мотобуром делают выемки под столбы заборов, фундамент из свай и для воздвижения прочих конструкций.

Мотосамокат

Кроме велосипеда, двигатель мотокосы устанавливается также на самокат. Принцип сборки аналогичен созданию мотовелосипеда, только при этом учитываются конструктивные особенности самоката.

В видеоролике далее показан самолет, мотор которого взят от бензиновой косы.

Имея в распоряжении старый рабочий и ненужный триммер, можно своими руками изготовить различные технические устройства, не только рассмотренные выше. Собственная фантазия подскажет разные варианты. Но, создавая любое устройство, следует помнить о том, что бы оно было безопасным для окружающих и пользующихся им лиц.

Универсальный культиватор для триммера своими руками

Если есть дачный участок, то наличие насадки-культиватор значительно облегчит труд при обработке почвы (при работе тяпкой затрачивается много усилий и времени). Специальное заводское оборудование стоит недешево, значит, надо заняться сборкой насадки- культиватор на мотокосу самостоятельно.

Далее приведен простой пример, как сделать культиватор на основе триммера. Для этого понадобятся следующие инструменты и материалы:

• болгарка с дисками по металлу;
• дрель в комплекте со сверлами;
• сварочный аппарат;
• электроды;
• ножовка по металлу;
• наждачный станок;
• вилы садовые;
• стальная трубка для вала триммера;
• молоток, плоскозубцы, рулетка и прочее;
• лист металла.

Насадка культиватор на мотокосу (бензокосу)

Изготовление начинается с взрыхляющего элемента. Для этого надо изогнуть прутья садовых вил. Длина их должна быть около 15 см.

Затем изготавливают рабочую насадку. Для этого зубья вил нужно расплющить до ширины 1 см, затем полученные фрезы заточить при помощи наждака. После этого вырезать круг из прочного металла диаметром около 10 см и к нему приварить фрезы, лучше всего 3 штуки.

Следующим этапом будет прикрепление фрезы для прополки на триммер. Если на конце вала триммера есть обратная резьба, то полученную часть просто прикручивают. Достаточно приварить к фрезе трубку с гайкой. Все, рыхлитель из триммера своими руками готов.

Конструкция и варианты крепления культиватора к триммеру

Триммер – разновидность ручного сельскохозяйственного моторизированного инструмента. Основное предназначение – скашивание травы. Однако из него можно сделать мини-культиватор. Для этого достаточно приобрести готовую насадку или сделать ее самостоятельно.

Насадка-культиватор для триммера различаются по используемому типу исполнительного механизма. От режущего инструмента зависит производительность и качество обработки грунта. Культиваторные насадки для мотокосы подразделяют на два вида:

• зубчатая. У такого приспособления режущим механизмом являются фрезы, расположенные с двух сторон ведущего вала. Конструктивно представляет собой несколько заостренных ножей, загнутых под определенным углом. Вес зубчатой насадки может достигать 6 кг.
• дисковая. Для этого вида насадки вместо фрез используют режущие диски, на которых закреплены ножи. Лезвия расположены под углом относительно дисков.

Для защиты пользователя, как у зубчатой, так и у дисковой насадки имеется защитный кожух, благодаря которому земля не разлетается во время ее обработки.

Такие сельскохозяйственные устройства могут устанавливаться на триммер тремя способами:

• рядом с двигателем вместо штанги;
• внизу штанги вместо редуктора;
• путем разъединения штанги посередине.

Принцип работы

Вращающий момент от двигателя триммера передается на насадку-культиватор через вал, установленный в специальной штанге. Снизу на штанге имеются 7 или 9 шлицев для крепления режущего инструмента. Поэтому рассматриваемый узел не является универсальным.

Шлицевой метод крепления исполнительных механизмов к валу очень удобен, так как предусматривает свободное перемещение фрез или дисков. Благодаря этому, ширина захвата грунта при рыхлении достигает 200-250 мм. Такой вариант крепления способствует уменьшению амплитуды перемещения агрегата во время работы, что позволяет уменьшить расстояние между грядками.

Важно учитывать ограничения по мощности силовой установки. Если мощность агрегата составляет 1,5 кВт и меньше, то приспособление можно будет применять только для взрыхления почвы или окучивания грядок

Снегоход или снегокат

На основе мотора триммер можно переделать в самоход для передвижения по заснеженной ровной местности или простой снегокат (моторизованные сани), показанный на видео, для крутого спуска с горы.

Мотосани

Мотосани представляют собой модернизированный мотором ножной снегокат или финские сани, либо изготовлены полностью из подручных материалов, найденных в гараже, либо купленных на рынках-разборках. Основные составляющие:

• рама из металлических труб, сваренная по образу и подобию саней «финка»;
• пара старых лыж;
• двигатель и бензобак от мотокосы, мотоблока или бензопилы;
• гусеница, либо колесо от автомобиля или мотоцикла (отлично подходит шипованное колесо от мотоцикла «Эндуро») и цепь, если покрышку невозможно «тюнинговать» шипами;
• руль для управления санями, в качестве которого подойдет велосипедный, руль от мотоблока, или сваренный собственноручно;
• сиденье (опционально): от велосипеда, скутера, или самодельное в виде скамейки или табурета.

Начать сборку следует с двигателя, подключив к нему цепь, тросы и трубки, которые будут служить трансмиссией будущих мотосаней. Лыжи лучше всего зафиксировать на малоподвижной ровной основе – на полу или столе. Далее к лыжам крепится рама с рулем, устанавливается мотор. Перед установкой сиденья испытайте сани, чтобы устранить все недочеты. И самым последним ставится сиденье, если оно предусмотрено.

Самоход

Самоход — рамная конструкция, включающая:

• лыжи;
• двигатель;
• сиденье.

Рама делается из сварных лонжеронов, на которые привариваются стойки из уголков 30х30 см и поперечины. В качестве приводного вала берут стальную трубу диаметром 14 мм. Лыжи — опорно-рулевые. Перемещение снегохода происходит винтом или цепной передачей.

Другие варианты самоделок

Благодаря экономичному и надежному двигателю, триммер является основой и для многих других самоделок. Ниже мы кратко опишем возможные варианты и приведем видео-инструкции по их реализации.

Переделка триммера в бензопилу

Из бензиновой мотокосы также может получиться бензопила. Для воплощения рационализаторской идеи в жизнь понадобятся старые модели устройств. Все детали будут браться с них. В ролике ниже представлен полученный результат.

Переделка триммера в бензиновую пилу заключается в установке на нее вместо собственного двигателя данной детали с мотокосы.

Изготовление снегохода для детей

Триммер можно переделать также в снегоход. Процесс заключается в установке двигателя на конструкцию, оснащенную лыжами. Из-за недостаточной мощности моторов, имеющихся на мотокосах, созданная самостоятельная техника способна перевозить только относительно небольшой вес. Также двигается она по сравнительно ровной местности. Такая самоделка послужит интересной и полезной игрушкой для детей.

В роликах ниже показаны некоторые возможные варианты самодельной техники:

Домашние умельцы придумали много различных способов приспособить мотор от триммера на снегоход. Здесь ограничения связаны с личной фантазией и имеющимся перечнем ненужных устройств и техники, которые можно применять для создания самодельных снегоходов.

Мотобур

Мотокосы можно переделать в мотобур, который также будет использоваться в качестве ледобура при необходимости. В результате проведение строительных работ ускорится и потребует меньших затрат труда. Мотобуром делают выемки под столбы заборов, фундамент из свай и для воздвижения прочих конструкций.

Мотосамокат

Кроме велосипеда, двигатель мотокосы устанавливается также на самокат. Принцип сборки аналогичен созданию мотовелосипеда, только при этом учитываются конструктивные особенности самоката.

В видеоролике далее показан самолет, мотор которого взят от бензиновой косы.

Имея в распоряжении старый рабочий и ненужный триммер, можно своими руками изготовить различные технические устройства, не только рассмотренные выше. Собственная фантазия подскажет разные варианты. Но, создавая любое устройство, следует помнить о том, что бы оно было безопасным для окружающих и пользующихся им лиц.

Источник

Культиватор из бензокосы

Список материалов:— листовая сталь для диска;— болты, гайки и шайбы.

Процесс изготовления самоделки:

Шаг первый. Вырезаем основуПервым делом нужно вырезать основу, в качестве нее выступает кусок листовой стали, лучше выбирать металл покрепче, типа нержавейки, чтобы его не согнуло при ударе о камень и так далее. Сверлим в центре листа отверстие и заворачиваем болт с гайкой, ну а далее используем веревочку с маркером вместо циркуля и чертим круг. С диаметром круга нужно поэкспериментировать, слишком большой круг может не влезть между грядками, и им будет тяжело маневрировать. Впрочем, можно сделать несколько насадок разного диаметра для разных работ, маленькими дисками можно легко проходить между кустами картошки и полностью забыть про сапку, останется только окучить картофель. Диск автор вырезает болгаркой, а потом подравнивает при помощи лепестковой насадки. Кстати, в качестве готово диска можно приспособить диск по бетону для болгарки или диск от циркулярки.

Шаг второй. Заворачиваем болтыДалее делаем на диске разметку, чтобы все болты находились на одинаковом расстоянии друг от друга, иначе будут сильные биения из-за дисбаланса. Сверлим отверстия под болты и фиксируем болты гайками с шайбами. Гайки нужно затягивать хорошо и они должны быть самостопорящимися, в крайнем случае, под обычные гайки можно подкладывать гровера. Болты можно и вовсе приварить, но тогда их будет сложнее заменить в случае чего.

Для повышения эффективности болты можно наточить. В итоге останется только рассверлить центральное отверстие для крепления насадки на валу бензокосы.

Насадка на триммер своими руками

Для многих дачников триммер уже давно стал техникой привычной и почти незаменимой. Но не всегда удаётся приобрести модель, позволяющую удовлетворить все потребности. Случается, что со свежей молодой растительностью триммер справляется запросто, но возникает желание расчистить место за забором или вдоль подъездной дороги, а высокая вызревшая трава оказывается технике «не по зубам».

Насадка на триммер своими руками

Предлагаем вариант самостоятельного изготовления насадки для триммера из простых, почти подручных, средств. Потребуется металлическая перфорированная пластина (100мм х 240 мм), два ножовочных полотна по металлу, 4 винта и 4 гайки М5, 4 шайбы и 4 увеличенных шайбы. С точки зрения техники безопасности, ножовочные полотна не должны быть полностью калёными.

Всё, что понадобится для изготовления насадки

Самое сложное в изготовлении насадки — симметрично разметить и выполнить отверстия под ножи и вал триммера. Именно поэтому выбирается готовая перфорированная пластина.

Сначала необходимо сделать основание насадки. Для этого из металлической пластины болгаркой вырезаем квадрат со стороной 100 мм. Разметить его нужно таким образом, чтобы точно в центре (на пересечении диагоналей) находилось отверстие. Для этого от центра выбранного отверстия перпендикулярно короткой стороне пластины отмеряем расстояние 50 мм и намечаем линии обрезки.

Размечаем основание насадки

Обрезаем лишнее и получаем квадрат 100 мм х 100 мм. Теперь необходимо немного скруглить уголки и рассверлить центральное отверстие под вал триммера.

Скруглить уголки и рассверлить центральное отверстие под вал триммера

Полотна по металлу обрезаем, отмеряя от каждого конца 8 см. Получаем четыре заготовки с готовыми отверстиями.

Обрезаем полотна по металлу

Этим заготовкам необходимо придать форму ножей. Для этого намечаем линию среза на глаз (особая точность не требуется), скрепляем все четыре заготовки вместе и стачиваем лишнее.

Из заготовок вырезаем ножи

В результате получаем одинаковые по весу и размеру ножи, их можно немного заточить с одной стороны. Теперь все части самодельной насадки для триммера подготовлены, можно начинать сборку.

Всё готово для сборки

На винт надеваем маленькую шайбу и вставляем его в угловое отверстие. Сверху надеваем нож, располагая заточенную сторону по ходу вращения вала триммера. Следом идёт большая шайба и гайка, которая не затягивается, чтобы нож свободно вращался. Таким же образом крепим другие три ножа.

Закрепляем ножи

Конец винта нужно расклепать, чтобы гайка не слетела.

Конец винта нужно расклепать

Насадка готова. Устанавливается она гайками к земле и закрепляется таким же образом, как и трёхлопастной нож, идущий в комплекте с триммером. При столкновении с камнем ножи складываются и немного уходят внутрь.

Эту идею предложила наш постоянный автор видео Татьяна (Тульская область). Более подробно увидеть весь процесс изготовления такой насадки для триммера и узнать некоторые нюансы вы можете, посмотрев видеоролик, который она подготовила.

При работе с триммером важно не забывать о технике безопасности, используя любые насадки, а особенно самодельные

Виды и принцип работы культиваторов

Принцип работы культиватора прост: элемент, разрыхляющий землю, начинает работать после того, как запускается механическая часть устройства. В зависимости от внешнего размера, мощности двигателя и работоспособности культиваторы делятся на три вида: легкую, среднюю и тяжелую технику.

• Легкую технику применяют на маленьких участках с мягкой почвой (клумбы, теплицы).
• Средней тяжести используют на глинистых почвах.
• Тяжелая техника относится к универсальному оборудованию. Ее можно использовать для любого грунта.

При обработке земельного участка, каждый выбирает нужную для себя модель. Ручные культиваторы хороши тем, что их можно изготовить самостоятельно с минимальными денежными затратами.

Достоинства и недостатки

Каждый культиватор, вне зависимости от того, ручной он или электрический, имеет свои плюсы и минусы.

• Ручной культиватор. Прост в использовании и намного удобнее лопаты, компактен. Не нагружает поясницу. Хорошо рыхлит почву, не растаскивает корни по всему участку. Но эта техника не справится с непаханой землей, так как обладает низкой производительностью. Ее лучше использовать на маленьких участках, таких как клумбы или теплицы.
• Электрический культиватор. Легкая и компактная техника, работающая от сети. Простая в обслуживании. Недостаток техники — это электрический шнур. Он может мешать во время работы, а из-за его длины появляется ограниченность в обрабатываемой площади. Имеет низкую мощность и маленькую глубину обработки почвы. Не предназначен для навесного оборудования.
• Бензиновый культиватор. Благодаря навесному оборудованию обладает множеством функций. Не подключается к электричеству, поэтому может перемещаться по всему участку. Подходит для обработки небольших территорий. Весит намного больше электрического оборудования. За ним тяжело ухаживать, а для заправки требуется топливо.

Самодельный защитный кожух

Если вами изготавливается самодельная косилка, то вам обязательно понадобится защитный кожух. Он убережет ваши глаза, тело и ноги от травмирования мелкими камушками и осколками ножей, если они сломаются.

Кожух для триммера можно сделать из листа алюминия или тонкой жести.

1. Вначале, в углу квадрата из металла необходимо просверлить отверстие нужного диаметра (зависит от вида привода вашего агрегата) с помощью коронки.
2. Затем потребуется сделать разметку под крепеж. В качестве основы, к которой будет прикручиваться самодельная защита, можно использовать стандартный кожух от болгарки, если вы делаете триммер из нее.
3. Зажмите заготовку струбциной и при помощи рулетки и карандаша проведите первую окружность радиусом около 270 мм. Центром окружности будет служить угол заготовки. По поводу радиуса давать точных рекомендаций нельзя, поскольку он будет зависеть от диаметра режущего инструмента, который вы будете использовать с агрегатом. Поэтому, сначала определитесь, какие ножи вы будете использовать, и какой вылет лески будет оптимальным.
4. Далее, проведите вторую дугу (это будет загиб), немного отступив от первой. В данном случае сантиметров на 5. Таким образом вы отмеряли высоту будущего щитка. Вообще, высоту кожуха рекомендуется делать такой, чтобы, когда вы его поставите ровно на землю, режущий инструмент не доставал до нее около 2 см.
5. После разметки второй линии необходимо вырезать по ней заготовку, воспользовавшись ножовкой по металлу либо электролобзиком с пилочкой по металлу.
6. Кроме этого, необходимо сделать радиальные разрезы (до первой дуги) и загнуть получившиеся части плоскогубцами под углом 90°.
7. Далее, щиток крепится к защитному кожуху болгарки, устанавливается режущий инструмент, и агрегат готов к работе.

Читать также: Линия по упаковке сыпучих продуктов

Таким способом можно изготавливать и устанавливать защитный кожух и на триммере, купленном в магазине, если щиток по каким-либо причинам раскололся. Щитки в заводских аппаратах изготавливаются из пластика и часто ломаются, если неудачно стукнуть головкой триммера о землю для удлинения лески.

Из бензопилы

Для бензопилы уже придумано много разных насадок, расширяющих возможности данного агрегата, к примеру, культиватор, бур, лодочный мотор, а также насадка коса. Как она выглядит, можно посмотреть в этом видео. В случае, если вы захотите из бензопилы сделать триммер, то максимум, что вы сможете сделать – это газонокосилку на колесиках, поскольку двигатель агрегата достаточно тяжелый, и применить вышеописанные варианты изготовления триммеров (с нижним расположением привода) к нему не получится.

Поэтому сначала изготавливается тележка. Ее можно сварить из уголка 25х25 мм. Размеры рамки должны быть 500х600 мм. Колеса крепятся по углам рамки.

Далее, от агрегата необходимо открутить “штурвал” и шину. Ручку тележки можно изготовить из водопроводных труб. К ней прикручивается “штурвал”. Также необходимо удлинить топливный шланг и тросик газа.

Бензиновый двигатель устанавливается (прикручивается через отверстия для закрепления шины) на раму таким образом, чтобы редуктор был повернут на 90 градусов и вал находился снизу.

Теперь остается только закрепить на вал агрегата режущий инструмент. Делается это следующим образом.

1. К “звездочке” аппарата необходимо приварить небольшой отрезок трубы, длиной 80 мм и диаметром 50 мм. Трубу лучше резать на токарном станке, чтобы торцы были идеально ровные.
2. Далее найдите трубу с немного большим диаметром — равным 58 мм. Ее нужно также отрезать длиной 80 мм. Таким образом, вы получите телескопический вал, который соединен с помощью 2-х болтов (м6), расположенных друг напротив друга. На болтах обязательно должны быть контргайки. Ниже показана схема, по которой изготавливается головка триммера, служащая для закрепления режущего инструмента.

В телескопических трубах нужно проделать несколько отверстий, чтобы можно было регулировать высоту ножей над землей.

Нож лучше изготавливать такой конструкции, как на следующем рисунке.

Благодаря тому, что на диске закреплены подвижные ножи на заклепках, они при встрече с камнем или сухой веткой просто будут отскакивать. Это убережет вал и редуктор от повреждений, которые могут возникнуть при заклинивании инструмента.

Диаметр диска (изготавливается из листовой стали 4 мм) должен быть 180 мм. Ножи изготавливаются из полосок шириной 30 мм и длиной 120 мм, вырезанных болгаркой с полотна ножовки по дереву.

Устройство

Наибольшим спросом среди фермеров и дачников пользуются легкие ручные культиваторы. Как правило, они весят около 20 килограммов, отличаются небольшими размерами и высокой производительностью. Культиватор способен рыхлить землю, удалять сорняки, прореживать растения. Его даже используют для внесения удобрений. С этим уникальным приспособлением упрощается не только посадка, но и процесс ухода за растениями.

Работа культиваторов во многом зависит от того, какие фрезы идут к нему в комплекте, ведь именно они и совершают рыхление и ряд других операций. Среди рабочих насадок на ручные модели довольно часто используются следующие:

• для рыхления земли;

• для резки;

• для окучивания;

• для делания борозд под посев;

• для разбивания крепкой земляной корки (специальный игольчатый диск);

• для подкормки растений (с дозаторами).

Когда будет ясно, какой культиватор необходим под определенные задачи, можно выбрать, из каких деталей он будет состоять. В этом могут помочь чертежи самодельного устройства. Главной частью культиватора является двигатель, который может быть электрическим или внутреннего сгорания. Лучше всего отдать предпочтение надежным и долговечным установкам. При необходимости нужно предусмотреть систему охлаждения, так как она не всегда есть встроенная.

За контроль крутящего момента двигателя отвечает редуктор. Данная деталь снижает обороты, а также способствует работе вала отбора мощности. Что касается рамы и портала для навесного оборудования, то их можно делать из того, что имеется под рукой. Для этого сгодится даже самая простая двухколесная тачка. Главное — заранее подумать над схемой, чтобы хорошо представлять, как и где будут размещаться отдельные элементы.

Удобство и возможность регулировки являются важными параметрами для рычага управления. Он должен быть не только удобным, но еще и регулируемым.

Редуктор для мотокосы — для чего он предназначен

Специальная насадка под названием редуктор позволяет уменьшить обороты инструмента в 5 раз. Для чего это необходимо? Главное назначение насадки-редуктора — расширение возможностей оборудования. Используя такое приспособление, из двигателя мотокосы можно делать различные самодельные инструменты.

Используя насадку-редуктор, двигатель бензокосы можно применить в качестве привода для велосипеда, мопеда, снегохода и других видов техники.

Применять редуктор на бензотриммере необходимо осторожно, так как устройство хотя и снижает обороты, но при этом мощность двигателя достаточно высокая, и при неосторожной эксплуатации можно получить травму. Это интересно! Вместо звездочки можно установить шкив, и снимать крутящий момент с двигателя более безопасным способом

Это интересно! Вместо звездочки можно установить шкив, и снимать крутящий момент с двигателя более безопасным способом.

Изготавливаем мотовелосипед

Из обычного велосипеда домашние мастера умудрились сделать более практичное транспортное средство — они переставили на него двигатель от мотокосы. При этом практически реализуются варианты как с бензиновым двигателем, так и с электромотором.

Требуемые инструменты, материалы и детали

Электрический двигатель на велосипед питается от аккумулятора, которого, в зависимости от мощности агрегата (она берется 0,35-1,2 кВт), хватает на время от 30 минут до 2-х часов.

Для переделки велосипеда используются двух- или четырехтактные бензиновые двигатели. Последний вариант расходует меньше топлива и не так шумит при эксплуатации. Рекомендуемая мощность составляет от 1,5 л.с., а оптимальный вариант 2 л.с. При использовании мотора с меньшим параметром мотовелосипед будет еле ехать либо вообще не сможет сдвинуться с места.

Вращательное движение от двигателя, работающего на бензине, к велосипедному колесу происходит с помощью использования ременной или цепной передачи. Из-за этого дополнительно понадобится сделать следующие детали:

• подвеску металлическую в виде рамки с бортиками, чтобы закрепить мотор на раме велосипеда;
• ведомый и ведущий шкивы или звездочки для крепления к двигателю и колесу соответственно.

Для реализации проекта понадобится выбрать подходящий редуктор. После установки шкивов выбирают ремень нужного размера.

Размеры рамки под двигатель зависят от его габаритов. Саму подвеску к раме мотовелосипеда закрепляют:

• болтовым соединением;
• с помощью сварки.

Последний вариант по прочности является лучшим, если сварщик хороший. Если позволяет конструкция велосипедной рамы, то подвеску заменяют хомутом, которым фиксируют двигатель. Такой вариант крепления является более практичным. Способ фиксации мотора должен быть удобным, надежным и позволять быстро снимать его в случае необходимости.

Выполнение всей работы своими руками при наличии старого, функционирующего триммера, велосипеда и небольшого набора инструментов потребует от исполнителя времени, а также терпения.

Последовательность сборки конструкции

Чтобы самостоятельно собрать велосипед с мотором, работающим на бензине, понадобятся, кроме рассмотренных материалов и деталей, также:

• контроллер;
• трос для регулировки работы мотора;
• предохранитель;
• выхлопная труба, привариваемая сваркой;
• втулка;
• шайбы;
• болты;
• натяжитель цепи.

Сборку мотовелосипеда осуществляют по такому алгоритму:

• ставят на заднее велосипедное колесо звездочку;
• хомутом фиксируют двигатель (со звездочкой на валу) на раме позади сиденья либо на багажнике, если позволяет конструктивные особенности велосипеда, а иначе понадобится для этой цели выбирать другое удобное место;
• надевают цепь на звездочки колеса и мотора;
• прикрепляют натяжитель;
• регулируют натяжку цепи;
• фиксируют ручку газа;
• протягивают от нее тросик к движку;
• закрепляют топливный бачок;
• монтируют карбюратор.

С целью личной безопасности при эксплуатации мотовелосипеда модернизируют систему торможения, меняют покрышки колес на нескользящие изделия, проверяют целостность и устойчивость в движении созданной конструкции. После того, как вся конструкция собрана, проводят ее испытание, предварительно осмотрев на недоделки.

Сучкорез из обычной бензокосы

Немного переделав бензиновый триммер, можно сделать удобный в использовании сучкорез, который пригодится на любом дачном или придомовом участке. Для данной самоделки понадобится редуктор от бензотриммера, звездочка и шина длиной 11,5 дюйма (29–30 см).

Установка ведущей звёздочки осуществляется при помощи стандартных деталей бензотриммера. Просто вместо заводского диска с леской устанавливается сама звездочка и притягивается родной гайкой. Резьба здесь обратная, поэтому самопроизвольного откручивания не будет.

Также нужно будет изготовить переходную пластину для крепления шины. Расстояние между шайбой и корпусом редуктора триммера составляет 5 мм, поэтому пластину будем делать из металла 4 мм, чтобы оставить зазор.

Процесс изготовления сучкореза

Сначала нужно разметить ширину кронштейна, которая должна равняться ширине корпуса редуктора бензотриммера — 55 мм. Далее вырезаем заготовку при помощи УШМ. Сделать большое отверстие в металлической пластине под выступ в редукторе можно при помощи коронки по металлу.

Если коронки под рукой нет, можно сделать такое отверстие «дедовским методом» — насверлить много мелких отверстий по всей окружности, после чего обработать напильником. Далее зажимаем деталь в тисках или прижимаем к столу при помощи струбцины, затем делаем разметку и сверлим отверстия для крепления.

Чтобы немного приподнять шину, используем отрезок стального квадрата 20х20 мм. Привариваем его ровно посередине кронштейна. Затем остается только сделать отверстие для крепления самой шины. Теперь самодельный сучкорез, изготовленный из обычной бензокосы, полностью готов к работе. Не забывайте писать в х, что вы думаете по поводу данной самоделки.

Оцените запись

Нож для триммера своими руками

Если вам потребуется скосить растения с толстыми или жесткими стеблями, то обычная леска с этой задачей не справится. Поэтому без специального металлического ножа вам не обойтись. Ножи для триммера можно купить в специализированном магазине, а можно сделать самостоятельно, например, из старого диска от циркульной пилы (без напаек). Делается нож следующим образом.

1. Сначала на диске делается разметка. “Лепестков” можно сделать столько, сколько вы пожелаете, например, два, три, четыре или пять, как в данном описании.
2. Далее, с помощью болгарки, по разметке делаются 2 радиальных надреза.
3. После радиальных пропилов необходимо с помощью той же болгарки соединить 2 надреза, сделав продольную канавку достаточной глубины, чтобы можно было отломать вырезанный кусок диска.
4. Зажмите почти отрезанную часть заготовки в тиски и отломайте ее.
5. Проделайте эту операцию со всеми “лепестками” будущего ножа. Все неровности можно обточить на абразивном круге.
6. Когда заготовка будет готова, заточите одну сторону каждого “лепестка” под углом 45°.
