Лестница на чердак: виды (выкидная и вкладная), инструкция как сделать своими руками (фото и видео)

Разновидности

Чердачные лестницы делятся на такие виды:

• Монолитные. Они могут быть маршевыми и винтовыми.
• Складные. Бывают рычажными, ножничными, откидными, раздвижными или телескопическими.
• Переносные стремянки или приставные.

Переносные виды – это временный вариант соединения этажей. Если вы планируете использовать чердак в редких случаях, то приставная конструкция – это оптимальный вариант. Но при обустройстве верхнего помещения под зону отдыха или для игр детей нужно сделать более надежную лестницу.

Приставная лестница

Чаще всего на обустройство массивной конструкции нет места в жилых домах. Поэтому не удивительно, что выдвижные лестницы и их складные собратья пользуются наибольшим спросом при обустройстве чердака. Они компактны, являются безопасными и удобными, просты в использовании.

Разновидности чердачных лестниц

Все чердачные лестницы можно разделить на 3 большие группы:

• монолитные;
• переносные;
• складные.

Монолитные

Монолитные – это традиционные лестницы, ведущие на 2 этаж, на чердак. Они отлично подойдут для капитального сооружения с большой площадью. Если территория небольшая, можно выбрать винтовой вариант.

Если же место позволяет, то вполне реально поставить и классическую маршевую лестницу с одним или даже двумя пролетами.

Преимуществ у подобных устройств достаточно много:

• они представляют собой капитальные конструкции, которыми очень удобно пользоваться, в том числе детям и пожилым людям;
• они выглядят очень красиво;
• с их помощью можно хорошо организовать пространство – например, можно установить ящики, комоды прямо под лестницу, что будет одновременно и красиво, и практично.

Но такой вариант не подходит в небольшие дома, а также в тех случаях, когда чердак не отапливается – из пространства будет постоянно поступать холодный воздух.

Переносные

• монтаж люка в чердак обязателен вне зависимости от вида лестницы – и в этом смысле встроенный вариант гораздо удобнее, чем отдельно лестница и люк;
• стремянка не надежна: если переносить грузы, есть риск упасть, а надежно сделанная чердачная лестница оборудованная люком полностью исключает такие случаи.

Складные

Это и есть тот тип лестниц, который оптимально подходит для загородных домов. В основе всегда лежит механизм, позволяющий удобно сложить лестницу и поместить ее над люком, а крышку люка герметично закрыть во избежание охлаждения дома.

В зависимости от особенностей конструкции выделяют следующие виды чердачных лестниц с люками:

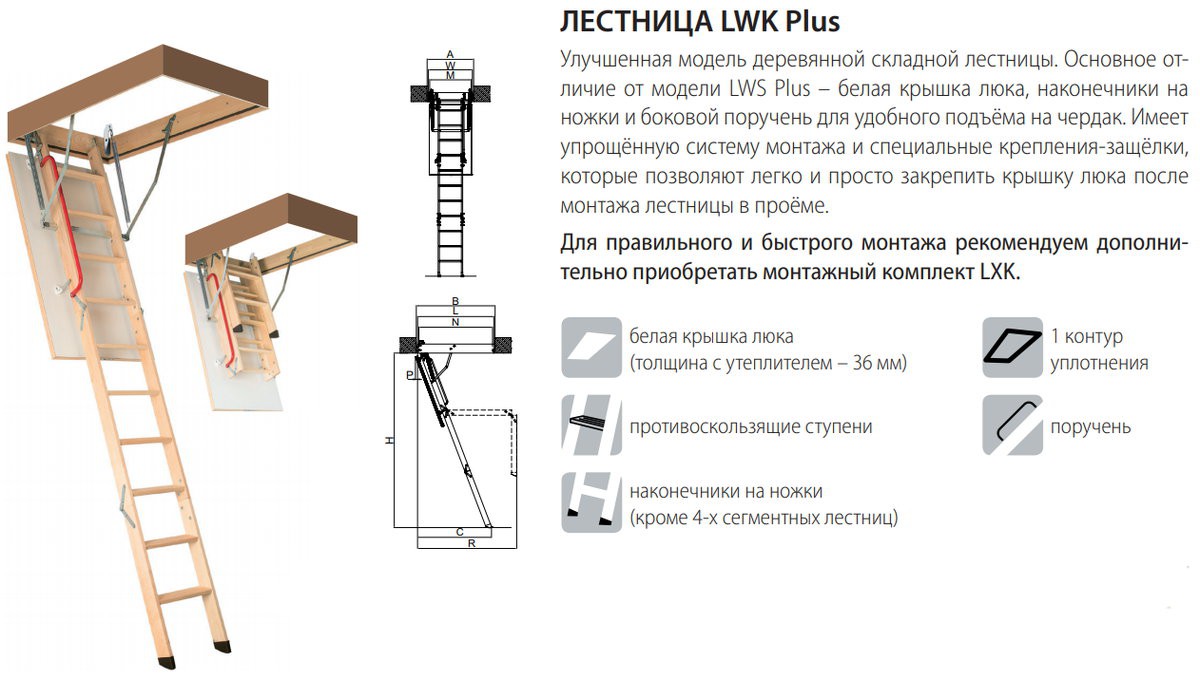

1. Раскладные (откидные) лестницы – наиболее распространенный вариант благодаря простоте конструкции: несколько секций складываются вместе благодаря соединениям на шарнирах и петлях. Обычно секций 3, но бывает 2 и даже 4. Такие лестницы изготавливаются как из древесины, так и металлических деталей.

Лестница-гармошка (ножничная) в большинстве случае представляет собой полностью металлическую конструкцию с деревянной крышкой люка, ведущего на чердак. Это очень удобный вариант благодаря своей компактности: каждая лестница представляет собой звено, соединенное шарнирами с соседними. В итоге в сложенном виде устройство займет в 3-4 раза меньше объема, чем в разобранном.

Ступени могут быть выполнены и из дерева.

Разновидностью гармошек считаются телескопические лестницы, звенья которых имеют округлую форму, благодаря чему выглядят более красиво. К тому же они занимают меньше места даже в разобранном виде.

Как приделать складную лестницу к люку

В гараже или мастерской у каждого умельца наверняка найдется весь необходимый инструмент, обрезки досок и шурупы для сборки. Все недостающее можно приобрести, распилить, предварительно обработать рубанком или прошлифовать. Но лучше взять готовую приставную лестницы, распилить надвое и пристроить к чердачному люку.

Самым доступным вариантом является сосна, иногда в производстве используют кленовую или дубовую древесину.

Сооружение простейшей 2-секционки проще соорудить самостоятельно, если есть элементарные навыки работы с деревянными брусками. На изготовление уйдет не более 3-4 часов, если правильно сделан чертеж.

Рекомендуется приготовить 4 карточные петли, бруски толщиной 20-30 мм, их длина должна соответствовать ширине чердачного люка. Также понадобятся анкера и саморезы, крючки и петли.

Понадобится обычная деревянная лесенка, размер которой больше высоты комнаты. Если под руками нет лестницы необходимой длины, можно нарастить имеющуюся отрезком с такими же параметрами, соорудив раскладной трап.

Чтобы не ошибиться с габаритами, помимо возможной весовой нагрузки на изделие нужно учитывать ряд нюансов.

Можно своими руками сделать и приставную лестницу, прибив перекладины на одинаковом расстоянии к 2-м параллельным доскам, которые выглядят вполне надежными.

С крепления брусков можно начать монтаж трапа, прикрепив на петле к верхнему краю лестницы. Второй брус жестко монтируется к нижней части.

Распил получится аккуратнее по наметке. Два неравных сегмента должны быть соединены металлическими петлями. Достаточно 2/3 от длины для верхней части, чтобы было удобно пользоваться изделием, складывая у стены, когда нет необходимости в подъеме на чердак.

С обратной стороны наискось крепятся рейки, обеспечив надежность и достаточную жесткость конструкции. А верхний брус анкерами крепится к стене под проходом на чердак. Подгибаемая к стене нижняя часть лесенки должна фиксироваться крючками и петлями, закрепленными на стене (выше распила).

Минимальное количество ступеней обычно составляет 13 штук, а максимальное доходит до 16 штук.

Вариант № 2 – сварная лестница из стальных трубок и уголка. Очень удобно пользоваться металлической лестницей в 3 сложения, которая крепится с обратной стороны крышки люка. В сложенном виде на люке она должны выглядеть в виде наклонной сплюснутой буквы «N».

Легкий алюминий больше подходит для раскладных конструкций, если крепление трапа и сочленение отдельных деталей обеспечено стальными петлями.

Для сооружения необходим чертеж со всеми размерами металлических заготовок. Обычно за такую работу берутся специалисты-сварщики или мастера с опытом работы по металлу.

Крышка люка должна бесшумно закрываться и плотно укладываться в чердачный проход. Накладная дверца может быть примерно на 2-3 см шире, если она будет снабжена уплотнительной резиной – для максимальной герметичности. Крышка люка может быть деревянной (она теплее) или из листовой стали (требует утепления).

Такие сооружения необходимо периодически смазывать, чтобы механизмы работали бесшумно.

Вариант №3 – временная канатка, которую можно соорудить за полчаса. Для этого нужен прочный канат небольшой толщины и несколько деревянных перекладин с просверленными по бокам отверстиями

Узлы послужат надежной фиксацией для импровизированных ступенек, но важно завязывать их на равном расстоянии, чтобы лесенка не косила

Остается вверху надежно закрепить концы каната на брусок и закрепить его анкерами на стене прямо под входом наверх. После сооружения стационарной лестницы, веревочный вариант пригодится на детской площадке.

Варианты отделки

Обычно стальные и алюминиевые конструкции при соприкосновении в зимнее время очень холодные, если крепятся к металлическому люку. Алюминий необязательно окрашивать, но все же дважды обработанная поверхность будет намного теплее. Больше всего в утеплении нуждаются стальные поручни, если они предусмотрены.

Расстояние между ступенями определяется стандартом, учитывая среднюю длину человеческого шага, обычно оно составляет чуть более 19 см.

Стационарную деревянную конструкцию можно вскрыть морилкой и лаком, или же выкрасить в подходящий цвет акриловой эмалью по грунтовке.

Стационарный вариант

При наличии достаточного места, можно установить и стационарные лестнички для чердака. Такой способ лучше применить только когда чердак используется постоянно, например, при ремонте. Стационарные лестницы тоже различают по видам. Существуют:

• с одним маршем;
• винтовая.

Лестница с одним маршем

Самый простой вариант – модель с одним маршем (пролётом), то есть она сделана от пола до потолка одной цельной конструкцией. Материал выбирают либо из металла, либо из дерева. Все части лестницы должны быть закреплены между собой.

Можно использовать способ крепления на кобылки. То есть с помощью деревянных подпорок элементы лестницы соединяются деревянными колышками. Подборки должны быть выровнены так: одна сторона выровнена прямо, а вторая отрезается под балку для ступеней (косоур).

Доска для ступени должна быть не менее 36 мм. Ступени крепятся к косоурам саморезами, стыки обрабатывают клеем. Такой простой вариант подойдёт, если нет необходимости в кровати рядом.

Размеры основных составных частей стационарной чердачной лестницы

Лестница с одним пролётом занимает слишком много места, но можно внести корректировку. Можно сделать изгиб под прямым углом (экономит пространство), поворот на определенный градус. Такой тип называется поворотным маршевым. Ещё есть четверть оборотные (угол 90 градусов), полу оборотные (угол 180 градусов).

Если расположить треугольные деревянные ступеньки в стороны, а узкие поочередно навстречу, то получится конструкция «утиный шаг». Другими словами, шаг под правую и левую ногу.

Винтовая лестница

Винтовая лестница на чердак подойдёт для небольшой комнаты. Может быть, она и не так удобна в использовании, как маршевая, но выглядит более интересно.

Тем более, не так часто она будет использоваться. Они различаются на:

• имеющие опоры в виде столба в центре;
• удалённые от стен, ступени закреплены на столбе;
• сделанные из монолитного стального столба, на него упираются ступени.

Винтовая лестница имеет намного меньшие габариты, чем пролётная, поэтому останется место и для кровати. Для несущего элемента можно взять трубу из металла, на которую сваркой будут крепиться ступени.

Перечнь необходимых измерений, которые нужно провести перед монтажом чердачной лестницы

При деревянном покрытии вертикальная стойка закрепляется с помощью анкеров. Для крепления ступеней на стойку, с узкой стороны каждой ступени делают отверстия как у стойки. Далее ступеньки с помощью втулок устанавливаются с учётом высоты вертикальной поверхности.

В горизонтальные поверхности и втулки прокладываются шайбы, чтобы предохранить дерево от деформации. Втулки нужно замерять путём прибавления размера всех шайб. Все последующие за первой ступени укладываются как бы внахлёст и закрепляются.

Для расчётов размеров элементов, нужно заранее приготовить чертежи (как и для кровати). Изготовление винтовой лестницы своими руками не создаст затруднений, вопрос больше во времени.

Если размеры помещения не подходят для установки внутри дома и для кровати, то стационарный вариант устанавливается со стороны улицы. Наружная конструкция может быть больших размеров, а значит более удобная и безопасная. С другой стороны, наверх можно будет попасть только снаружи, что не очень комфортно зимой, например.

Расчёт полувинтовой чердачно лестницы

Особой популярностью пользуются приставные лестницы, как внутренние, так и наружные. Для такого типа сделать люк проще всего – не нужны дополнительные укрепления и петли. Но есть неудобства каждый раз убирать её, к тому же она занимает место при хранении. Это самый бюджетный вариант.

Проектирование

Поскольку качественно сделать своими руками лестницу на чердак, основываясь на интуитивных параметрах, невозможно, потребуется рассчитать некоторые данные. Прежде всего необходимо вычислить длину лестницы. Для этого воспользуйтесь теоремой Пифагора. Расстояние от пола до потолка, а также от нижней точки до примерного расположения первой ступени возведите в квадрат и суммируйте. Уклон лестницы нужно брать в интервале 50–60 градусов. Выбрав нужный угол и определив сумму катетов, вы узнаете длину вашего изделия. После этого нужно высчитать количество ступеней. Оптимальным является их расположение на расстоянии 35 см друг от друга. Ширина конструкции обычно составляет 60–70 см.

После того как вы определите параметры чердачной лестницы с люком, необходимо подготовить чертежи. На них схематически определите места соединений, чтобы в сложенном состоянии конструкция была как можно более компактной.

Конструкция некоторых складных чердачных лестниц, сделанных своими руками, может предполагать наличие дополнительно устанавливаемых поручней для большей безопасности передвижения. В таком случае ширину изделия нужно увеличить примерно на 10 см.

При изготовлении чердачной лестницы нужно учитывать все моменты проектирования

Выбор материала для чердачной лестницы

Складная лестница очень удобна в эксплуатации,при этом сделать ее самостоятельно будет во много раз дешевле, чем купить в специализированном магазине.

Лестница своими руками может быть изготовлена из дерева. Такой материал является отличным выбором. Ведь его обработка не отличается сложностью, расходы на закуп древесины находятся в минимальных пределах, особенно если будет выбрана сосна. При этом работать необходимо с неокрашенным материалом. Ведь тогда в дальнейшем будет возможность оформить его в гамме, которая будет гармонично сочетаться с интерьером помещения.

Лестница на чердак может быть выполнена из металла. Нужно сразу учесть, что его обработка вызовет ряд сложностей. В итоге потребуется прибегать к помощи специалистов. Поэтому, если вы все-таки желаете провести все работы своими руками, останавливайте свой выбор на древесине.

Особенности конструкции

Чердачные лестницы складного типа — это очень удобная конструкция для обустройства подъема на верхний ярус. Особенно они хороши для помещений с люком, так как могут крепиться к нему и при ненадобности прятаться в потолок.

Популярность таких моделей обусловлена тем, что в отличие от обычных приставных лестниц они позволяют более безопасно и с большим комфортом передвигаться вверх и вниз. Фиксация осуществляется сверху, а снизу устойчивость гарантируют ножки с упором в пол. При ненадобности она легко складывается до невероятно компактных размеров и вешается на стену или же прячется за люк.

Благодаря складной конструкции чердачная лестница очень компактна

Складные модели чердачных лестниц, сделанные своими руками, обладают следующими преимуществами:

• Компактность. В сложенном виде лестницу можно спрятать, а в разложенном она не занимает столько места, сколько стационарные марши. К тому же нет необходимости привязывать её расположение к расстановке мебели в помещении.
• Простота использования. Конструкция легко раскладывается и также просто складывается. Достаточно потянуть за люк и выдвинуть нижние секции.
• Бюджетный вариант. Такие изделия даже в готовом виде стоят не слишком дорого, а если сделать всё своими руками, получатся вообще минимальные затраты.
• Доступность материалов. Детали для секций, а также их соединения стоят недорого, и их можно приобрести без особых проблем.
• Простые чертежи. Разработать проект может даже новичок, так как принцип устройства лестницы максимально прост.

Безопасность прежде всего

Техника безопасности должна соблюдаться в строительстве всегда, поэтому если вы взялись строить лестницу самостоятельно, помните, что она должна соответствовать действующим нормам и ГОСТам. Также существуют негласные требования. Прежде всего, лестница должна быть крепкой и устойчивой, поэтому выбирать материал для её изготовления нужно с особой тщательностью

Очень желательно, чтобы лестница не была винтовой, имела перила и поручни, особенно важно это тогда, когда в доме есть люди преклонного возраста. Для безопасного устройства лестницы важно сделать достаточно широкий проём, который впоследствии нужно утеплить, чтобы воздух не попадал на чердак. Также конструкция должна обеспечивать минимальную грузоподъёмность – как правило, это 150 кг

Также конструкция должна обеспечивать минимальную грузоподъёмность – как правило, это 150 кг.

Конструкция и виды моделей

Чердачные складные лестницы удобны для подъема в домах с люком, так как крепятся к нему и когда не нужны, прячутся в потолок. Они очень популярны в сравнении с приставными изделиями, потому что более безопасны. У них имеется целый ряд преимуществ:

1. Компактность. Даже в разложенном виде им не требуется столько места, сколько занимает стационарное изделие. Кроме того, их дизайн необязательно должен совпадать с отдельными деталями общего интерьера.
2. Простота в использовании. Легко складываются и раскладываются: стоит только потянуть за люк, и секции выдвинутся сами.
3. Доступная цена. Вполне бюджетный вариант и доступен для семьи с небольшим достатком.
4. Несложность чертежей. В проекте сможет разобраться даже новичок.

Чтобы выбрать модель лестницы для изготовления своими руками, надо присмотреться внимательно к существующим видам. Раскладные устройства бывают выдвижными, телескопическими, гармошкой, откидными и складными в виде книжки. Последние являются одним из самых простых вариантов для лесенки-самоделки. Принцип их монтажа несложен, если делать все по прилагаемой к ним инструкции. Материал можно выбрать один из двух — дерево или металл.

Если изделие не предполагается для большой нагрузки, фурнитуру для него можно приобрести и пластиковую, в этом случае отпадет необходимость в смазке (ведь пластик не ржавеет). Для хорошей теплоизоляции лучше всего использовать пенополистирол, которым заполняется крышка люка. Чердачные лестницы могут раскладываться вручную и автоматически.

Типы изделий и выбор материала

Есть три типа лестниц, с помощью которых можно подняться на чердак — стационарные, переносные и раскладные. Широкая маршевая лестница с перилами, конечно, самая крепкая и долговечная, но не во всех помещениях ее можно установить, особенно проблемно это сделать на маленькой площади. Переносные используются как временный вариант, они небезопасны и неудобны. Получается, что складные – самый приемлемый вариант.

По применению и безопасности они не только не уступают стандартным этажным лестницам, но еще имеют и существенный плюс – занимают мало места. Поэтому для самостоятельного изготовления можно порекомендовать именно складную подвесную конструкцию

Важно правильно выбрать материал, из которого будет собираться чердачная лестница, знать будущее предназначение изделия, его тип, ширину, количество секций. Это очень важно в отношении нагрузки на ступени

Если покупные лестницы из дерева могут выдержать вес в 150 кг, то самодельной это не под силу, и придется соблюдать большую осторожность, чтобы конструкция прослужила как можно дольше

Если покупные лестницы из дерева могут выдержать вес в 150 кг, то самодельной это не под силу, и придется соблюдать большую осторожность, чтобы конструкция прослужила как можно дольше. https://www.youtube.com/embed/mju1xirjvSA

Чердачная лестница своими руками

Чтобы сделать складную чердачную лестницу своими руками, в первую очередь нужно сделать чертеж будущего устройства. При возникновении каких-либо затруднений необходимо обратиться к специалисту или подобрать нужную схему в журнале «Идеи для дома». Прежде всего, готовятся необходимые инструменты и приспособления: ножовка, саморезы, пена монтажная, анкера и т. д. Для работы понадобится и приставная лестница. Для люка — брус 5*5 и фанера. Этапы изготовления:

1. Выбрать место для люка и определить его размер, добавив с обеих сторон по 9 мм, чтобы потом можно было легко его открыть.
2. Согласно схеме сделать проем для люка.
3. Разрезав брус на четыре части, выдолбить на конце каждого пазы и соединить бруски вместе.
4. Закрепить к полученному прямоугольнику крышку, вырезанную из фанеры, и примерить ее к проему.

Далее можно приступать к изготовлению самой лестницы.

1. Деревянный брус по ширине прикрепляется к низу приставной лестницы. Такой же крепится на верхнюю часть. Нижний брус фиксируется жестким способом, а верхний – при помощи петель.
2. Приставная лестница распиливается на 2 части.
3. Закрепляется пара реек для дополнения жесткости.
4. Конструкция соединяется при помощи петель.
5. С помощью анкеров брусок закрепляется под люк.
6. Низ лестницы закрепляется с помощью крючка , чтобы она не раскрывалась самопроизвольно.

Лестница из дерева на тетивах

Раскладная секционная

Сделаем лестницу из дерева. Возьмите дюймовую доску, шириной в десять сантиметров. Она пригодится для изготовления тетивы и ступенек. Первая секция делается ровно по длине люка, вторая – аналогично, а третья немного меньше. Что касается последней секции, то ее длина должна равняться оставшемуся расстоянию между полом и двумя секциями в разложенном виде. Здесь также необходимо будет воспользоваться малкой. Вымеряете наклон угла лестницы в ее разложенном состоянии. Эти измерения перенесите на доску и отметьте ступени. Это делается на двух длинных секциях. Эти линии следует наносить равномерно на две доски. Для этого их можно скрепить скотчем. Наносимые линии должны быть зеркальными. В местах, где будут шарнирные петли, просверлите пером на 25 отверстия.

Отверстия должны быть с двух сторон досок, поэтому сначала делаете отверстия с внутренней стороны, а затем с внешней. Каждое отверстие отшлифуйте фрезером.

Это придаст заготовам эстетичный вид. В местах соединения сегментов распилите доски.

Нарежьте необходимое количество ступенек, отшлифуйте их. Для каждой ступени на тетиве сделайте небольшие отверстия в 5 мм. Всю же конструкцию собирайте при помощи клея ПВА и саморезов.

Основные требования к чердачным лестницам

Прежде чем вами будет изготовлена лестница своими руками, следует ознакомиться с негласными требованиями, которые предъявляются к таким конструкциям. Они базируются на основах техники безопасности:

Винтовая чердачная лестница неудобна в эксплуатации, на ней очень легко травмироваться, особенно пожилым людям.

Лестницы на чердак должны отличаться высокой прочностью. Поэтому выбирать для них строительный материал нужно с особой внимательностью.
Подъем и спуск по чердачной лестнице должен происходить в безопасном режиме. Некоторые виды таких конструкций недопустимо использовать, особенно если в доме проживают пожилые люди. Например, подыматься им по винтовой лестнице на чердак будет крайне неудобно, кроме того, существует риск получения травмы и падения. Идеальным вариантом станут конструкции с поручнями, перилами и накладками.
Проем лестницы должен быть широким

Но потребуется обязательно утеплить с особой тщательностью крышку чердака.
Обращайте внимание на грузоподъемность лестниц. Минимальная должна находиться в пределах 150 кг, однако специалисты советуют увеличить этот параметр до 260 кг.

Выбор типа лестницы

Существует несколько разновидностей лестниц, которые можно установить для доступа на чердак.

Стационарные

Чердачная лестница

Стационарная лестница

Лестница с широкими маршами и перилами – самая надежная, долговечная и удобная в использовании конструкция. Однако возможность обустройства подобной лестницы есть далеко не везде – на малых площадях ее точно не обустроить.

Переносные

Переносной вариант

Применяются преимущественно в качестве временного варианта, а также для доступа к редко используемым помещениям. Главными недостатками такой лестницы являются низкие показатели безопасности и удобства использования. Поэтому по возможности от применения подобной конструкции следует отказываться.

Складные

Складная лестница

Являются чем-то средним между переносными и стационарными лестницам. По удобству использования и безопасности практически ни в чем не уступают полноценным стационарным конструкциям и имеют, при этом, существенное преимущество – для их обустройства нужно совсем немного места. Поэтому при самостоятельном изготовлении лестницы предпочтение рекомендуется отдавать именно складной конструкции.

Изготовление деревянной лестницы ‒ Виды конструкций

Первым, что нужно учитывать при выборе и изготовление деревянной лестницы своими руками, размер комнаты. Второе, удобство и комфорт подъема и спуска

Здесь нужно обратить особое внимание на интенсивность использования, наличие в семье детей и пожилых людей

Виды конструкций лестниц

Немаловажным критерием является и эстетичность сооружения. Лестничный подъемник, должен сочетаться с интерьером помещения. Кроме того, желательно также учитывать и материальные возможности семьи. Ведь изготовление деревянных лестниц, со сложной конфигурацией, как правило, требует ни только больших временных, но и финансовых затрат.

Маршевые подъемные сооружения

Маршевые подъемные лестничные сооружения, являются сегодня, наиболее популярными. Свое название получили благодаря маршам или по другому, пролетам – группе объединенных ступеней подъемного приспособления. В такой конструкции может быть один или несколько маршей.

Выделяют прямые конструкции – одномаршевые и двухмаршевые, с площадкой для отдыха. Они могут быть как отдельно стоящими, так и размещаться около стены. Но прямые модели, как правило, требуют довольно много площади. Поэтому, чтобы как-то сэкономить полезное пространство комнаты, обычно предусматривают двухмаршевые варианты, с поворотом под углом от 90° до 180°.

Не редко, применяют марш криволинейной формы, с оптимальным углом подъема. В этом случае, используют поворотные ступеньки, которые имеются и у конструкций с двумя, и тремя маршами без площадок.

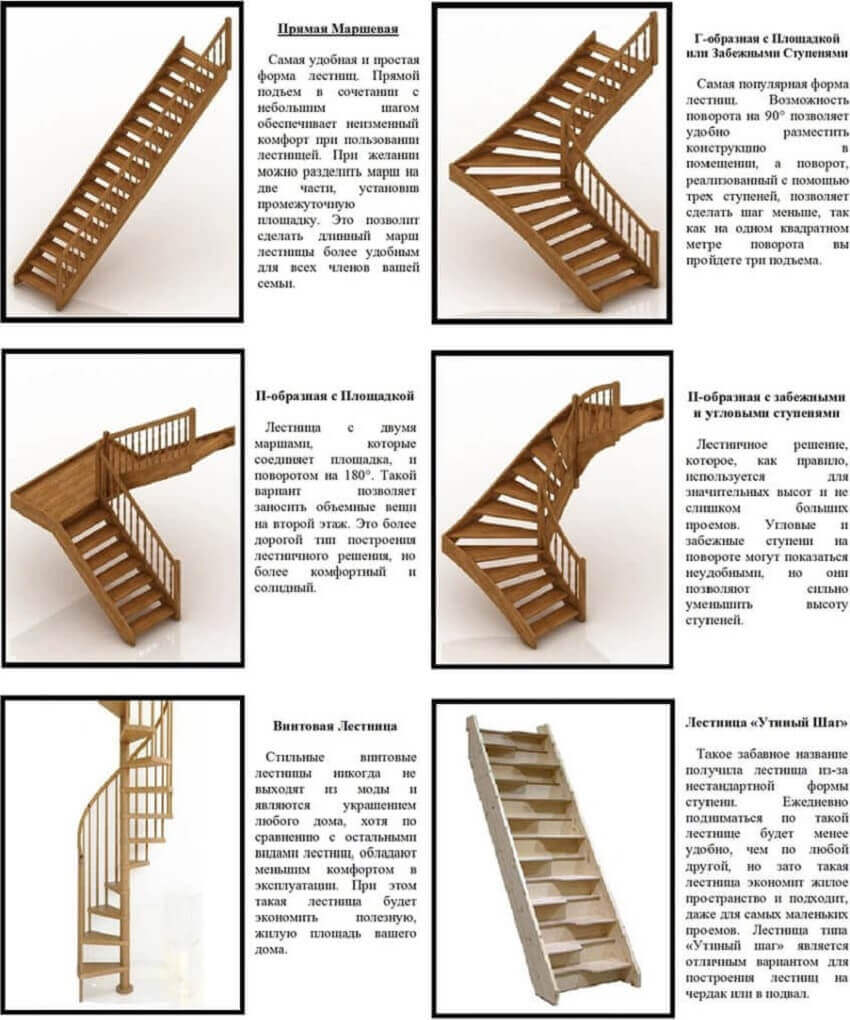

Наиболее популярными видами деревянных лестниц, для частного дома-дачи, являются:

1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
4. Простая, двух маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
5. Двух маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
6. Двух маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
7. Трех маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

Для выбора определенной конфигурационной формы, нужно правильно рассчитать и замерить свободную площадь для монтажа и составить чертеж.

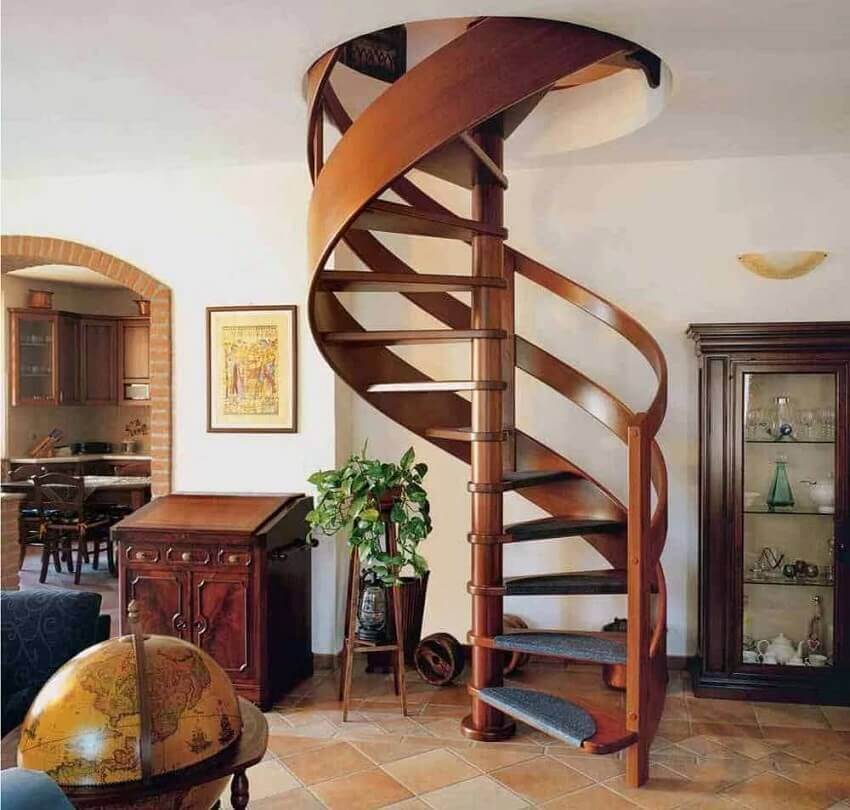

Винтовые подъемные сооружения

Винтовые подъемные сооружения применяются реже. Обычно, при ограниченной площади или-же из-за эстетических соображений. Они не столь удобны, как маршевые и по ним очень сложно поднимать мебель. Для того, чтобы установить винтовую лестницу, требуется выполнить довольно сложные расчеты. При этом, надо четко понимать, что даже небольшие погрешности, могут негативно сказаться на функциональные способности, данного подъемного сооружения.

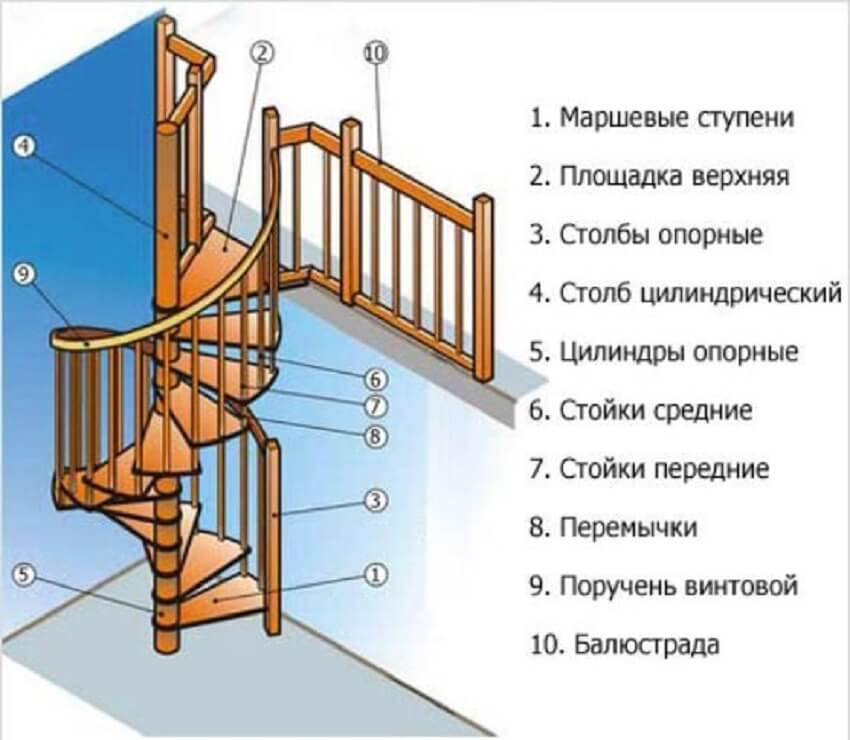

Конструкция винтовой лестницы

Не редко, винтовые лестницы выполняют просто декоративную функцию. Например, конструктивное ограждение, которое выполнено художественной ковкой. Устройство подобных вариантов возможно практически в любом помещение. Оно занимает сравнительно меньше места, чем например, конструкции с поворотом. Винтовые сооружения имеют различные формы и предполагают следующие варианты строительства:

• Консольное защемление ступенек на внутреннем столбе;
• опору ступенек на внутренний столб и периметральные стены;
• консольную опору ступенек на обсадную трубу;
• опору на ограждение и гнутые тетивы.

Более сложными подъемными сооружениями, считаются модульные винтовые лестницы. Их сборку производят из модулей, складывая под углом в определенной последовательности. Они бывают:

• С центральным косоуром – ступени крепятся к модулям, а края соединяются больцами;
• с центральной колонной – опираются на наборную колонну, соединяются больцами.

Винтовая лестница, которая экономит пространство

Лестница из дерева

Деревянные лестницы на чердак – самый простой вариант, создать который можно и своими руками. Сделать это можно несколькими способами. Рассмотрим самые простые и реализуемые на деле.

Способ 1

Чтобы сделать чердачную лестницу, сначала нужно выполнить замеры: нам нужны параметры высоты помещения, предполагаемого угла наклона, который чаще всего достигает 30 градусов, в то время как высота – около 2,5 м. Чтобы лестница получалась надежной и правильной с точки зрения конструкции, нужно продумать и правильно составить чертежи. Самые простые деревянные лестницы создаются на основе брусков для косоуров, брусков, соответствующих ширине лестницы, для крепления, накладных петель и досок, из которых мы сделаем ступени. Да, и не забываем про раскладные подвесы – на них будет фиксироваться крышка люка. Сам процесс монтажа следующий:

1. Между косоурами устанавливаются и надежно крепятся ступени. Делается это или креплением по типу «шип-паз», или на саморезы, или на клей. Ступени лучше обработать антискользящими накладками – они повысят безопасность эксплуатации конструкции.
2. Лестница сначала крепится под потолочный проем на два бруска, которые равны ширине лестницы. Их соединение выполняется петлями.
3. Проверяем, насколько работоспособны петли, после чего окончательно закручиваем крепежи.

Это самый простой способ создания лестницы на чердак.

Способ второй

Это более трудоемкий способ изготовления лестницы, которую вполне можно монтировать даже в загородном доме

Она более эстетично выглядит и имеет более надежную конструкцию, что важно в условиях большой нагрузки на нее. Сама конструкция с одной стороны будет подвижной, а второй половиной будет крепиться к стене

Для создания такой лестницы на чердак нам потребуются:

• две доски длиной, соответствующей высоте потолка и углу наклона;
• доски для создания ступеней шириной не меньше 0,5 м и толщиной около 3 см;
• болты, саморезы в качестве крепежных элементов;
• карточные петли, которыми будут крепиться ступеньки.

Важно вооружиться чертежом – он позволит выполнить все работы качественно и точно. После определения угла наклона нужно отпилить бруски сверху и снизу, чтобы они прочно упирались в пол

Доски по всей длине делятся на равные отрезки – здесь будут располагаться ступеньки на расстоянии, которое нужно вам. Крепление ступеней выполняется карточными петлями, а после завершения конструкции можно сделать ее изысканной, обработав ее лаком или покрасив.

Основные требования

Прежде чем возводить чердачную лестницу, нужно продумать несколько ее особенностей. Во-первых, она должна быть удобной и безопасной в эксплуатации. Причем эти два показателя зависят от конструктивного принципа самой лестницы и чердака. Важную роль играет учет типа лестницы, ширины ее ступеней, высоты подъема. Высота лестниц рассчитывается в зависимости от того, какой будет ее конструкция. Если она складного типа, то нужно внимательно продумать ее размеры в сложенном состоянии.

Ступени должны быть таких размеров, чтобы подниматься по ним было удобно и безопасно любому человеку. Правильность конструкции зависит и от расположения ступеней: расстояние между ними не должно быть слишком маленьким или большим. При несоблюдении указанных требований будут нарушены правила техники безопасности.

Ширина пролета лестницы на чердак должна быть не меньше 0,8 м

Важно, чтобы был соблюден угол наклона: это нужно продумать еще на стадии проектирования конструкции

Правильно выбранное расположение лаза

Очень важно при обустройстве утепленного люка на чердак определить его грамотное месторасположение. Здесь придется столкнуться с разными нюансами:

1

Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки)

1. Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки).

2. Крепление петель может быть с широкой или узкой стороны.

3. Люк, расположенный в углу под стропильной системой, будет мешать свободному проникновению на чердак. При проделывании проема нельзя попадать на балки перекрытия, чтобы не нарушить целостность конструкции крыши.

4. Месторасположение лаза во многом зависит от типа применяемой лестницы. Если предполагаются стационарные лесенки или железная (деревянная) лестница, то эта конструкция должна хорошо вписаться в общий интерьер комнаты и не загораживать прохода.

простой чертеж утепления люка (рис.3) деревянный (рис.4)

5. Если у вас бетонные плиты перекрытия, то долбить проем лучше всего в месте стыковки двух плит, как на рисунке 2.

6. Если есть возможность устройства выдвижной лестницы, нельзя загораживать место ее выдвижения.

7. В варианте со складной лестницей придется потрудиться над ее конструкцией и способом крепления к люку.

Подходит к концу строительство гаража, он примыкает к дому, для доступа на чердак гаража, потребовалось сделать утепленный люк. Так как пользоваться им буду крайне редко, то смысла в покупном нет, поэтому буду делать своими руками, при чем лестница к люку будет просто приставная, и если не будет мешать, то базироваться будет на стене перед люком постоянно.

И так имеем проем в потолке, немного больше чем сам люк, на фото проем, потолок еще не утеплен. На фото видно истрепавшуюся ветрозащиту стены дома, так как она простояла год без защиты.

Люк на чердак будет располагаться между двух потолочных лаг, расстояние между ними — 99 см. Ширину люка сделал 90 см, итого проем 99 на 90 см.

Установил проемные доски 1 и 2

После установки проема самого люка на чердак, сделал опорные бруски, на которых будет лежать крышка люка, так как с одной стороны у меня есть полка из доски (на фото на ней лежит шуруповерт) от перегородки, то я поставил всего 3 опорных бруска.

Саму крышку люка, я вырезал из ОСБ 3, петли использовал простые дверные, закрепил все на саморезы. Для того что бы утопить петли, подложил под них рейку толщиной 10 мм, ОСБ имеет 9 мм.

Послу установки петель на люке, его можно утеплять. В качестве утеплителя буду использовать экструдированный пенополистирол толщиной 50 мм

Клеить буду на монтажную пену, для наилучшего сцепления обработаю поверхность ОСБ от пыли и прочих ненужностей

Вырезал куски пенополистирола нужных размеров, и только после этого нанес монтажную пену на люк, затем приложив пенополистирол, нужно его придавить и немного поелозить по люку, что бы выгнать воздух из пены, что бы она стала похожа на клей и потеряла объем.

После этого положил груз, что бы пенополистирол как следует приклеился

Осталось добавить нащельники. Пока что все.

Данный самодельный люк не плохо себя показал за зиму, доделывать ни чего не стал, все устраивает, готовимся к следующей зиме, впереди еще много чего нужно сделать.

Виды

Различают несколько видов чердачных лестниц, а именно:

• складные;
• стационарные;
• переносные.

Стационарная Стационарные лестницы с перилами и широкими маршами являются самыми удобными, однако их применение ограничивается из-за невозможности эксплуатации на малых площадях.

Переносной вариант

Переносные лестницы используются в основном как временный вариант и служат для доступа в помещения, которые эксплуатируются редко. Основной минус такой лестницы – низкая безопасность.

Складная модель

Складные чердачные лестницы являются средним звеном между стационарными и переносными. По удобству они почти не уступают стационарным, но занимают значительно меньше места. По безопасности они значительно превосходят переносные конструкции.

Выбор в пользу того или иного вида зависит от нескольких факторов:

• площади помещения, где будет расположена лестница;
• назначения чердачного помещения;
• возможного угла наклона.

Выбор за вами
