Локатор арматуры. Смотрим сквозь бетон!

Разновидности железобетона?

Такой материал используется практически для всех видов строительных работ. Он универсален. Из него могут делаться фундаменты, стены, плиты, блоки и т. д.

Железобетон может быть монолитным, т. е. заливаться прямо на площадке, как это часто бывает при создании фундаментов под частные дома. Он может быть и сборным — производиться на предприятии. Чаще всего так делаются плиты и блоки с обычной и напряженной арматурой.

Особо прочные и надежные марки железобетона используются для создания автомагистралей и взлетных полос аэродромов. Есть модели плит, арматура из которых выступает. Это нужно для того, чтобы надежно соединить плиты между собой при помощи сварки. Швы между плитами при этом заливаются высокопрочным бетоном.

Данный материал часто используется для создания объектов с повышенными требованиями ко внешним нагрузкам, а также для сооружений, работающий под землей, например для строительства метро и бункеров. В дополнении к армированию, в таких растворах используются особые добавки вроде алюминиевой крошки, которая препятствуют проникновению радиоактивных элементов через стены.

Детекторы арматуры

В строительстве и при ремонтных работах широко используются детекторы арматуры. По сути это металлодетекторы, обладающие специфическими свойствами, в данном случае – определять местоположение металлических предметов в толще бетона. Чаще всего это арматурные прутья, однако, в зависимости от модели, эти устройства способны выявлять проводку, трубы из различных металлов или силовые кабели и другие включения. Детекторы арматуры чаще всего используются в строительстве и ремонте перед сверлением стен, потолков или полов. Они способны не просто обнаружить металлический каркас, но и определить глубину его залегания, направление (горизонтальное или вертикальное) и даже диаметр. Многие наиболее совершенные (и поэтому дорогостоящие) оснащены функцией обнаружения и дифференциации магнитных и немагнитных металлов, а также определения их локализации внутри немагнитной и непроводящей среды. Некоторые модели сохраняют полученные данные и отображают их на дисплее с возможностью дальнейшей их передачи на ПК для обработки.

О найденных металлических включениях прибор, состоящий из датчика, которым водят по исследуемой поверхности, и генератора, сообщает при помощи звукового и визуального сигнала. Для работы в сложных условиях некоторые приборы снабжены наушниками и подсветкой

При выборе также необходимо обратить внимание на чувствительность: например, не все модели детекторов арматуры способны дифференцировать две параллельно пролегающие трубы, многие могут идентифицировать их как одну большую. Однако производители предлагают и аппараты, определяющие глубину (чувствительны на протяжении 180 мм) и направление металлических прутьев или труб с их визуализацией в режиме реального времени (например, локатор арматуры Profoscope). t-ndt.ru

t-ndt.ru

Особенности укладки арматуры

Армирование монолитных бетонных стен – ответственный процесс, который требует определенных умений и навыков

Стены подвала будут испытывать большую нагрузку, поэтому крайне важно правильно уложить арматуру, снизив до минимума риск разрушения сетки при эксплуатации

Какие основные правила укладки арматуры можно выделить?

Необходимо проследить за тем, чтобы арматура – проволока и другие ее элементы – даже близко не касались опалубки и были расположены на некотором расстоянии. Если это соприкосновение допустить, то в момент, когда вы будете убирать опалубку, вы вполне сможете повредить арматурную сеть, хотя вероятность этого относительно невысока. Если опалубка не снимаемая, то через это соприкосновение к стальному стержню будет проникать нежелательная влага.
Ячейки арматурной сети должны быть определенного размера. Для подвальных стен оптимальной будет ширина в 25-35 см.
Для пущей надежности и прочности конструкции, получаемой после армирования монолитных стен, рекомендуется уменьшать размер ячеек, предусматривая нагрузку, исходящую от перекрытия (если перекрытие также бетонное). Одновременно с этим, делать размер ячеек меньше 5 см не стоит, потому что цементный раствор в этом случае утратит проникающие свойства, и в процессе бетонирования поверхности начнут образовываться нежелательные пустоты.
Дополнительно следует предусмотреть защиту арматуры от коррозии. Для этого используются специальные добавки в заливаемый бетон. Помимо этого, от поверхности стены арматура должна быть отделена слоем бетона толщиной не менее 15-20 мм

Неважно, выполняете ли вы армирование монолитных стен подвала самостоятельно или с помощью наемных работников – всё нужно тщательно проконтролировать и проверить.
Следует также проследить за тем, чтобы арматурные стержни стояли в опалубке максимально прямо, без каких-либо отклонений (в противном случае давление грунта может привести к негативным последствиям). Конечно, незначительные отклонения (до нескольких миллиметров) допускаются, однако, лучше всего обойтись без них

Для проверки ровности монтажа арматурной сети рекомендуется использовать лазерный или традиционный строительный уровень.

Пример армирования плитного фундамента и монолитных бетонных стен.

Приборы для поиска

Принцип действия таких приборов — регистрация перемен электромагнитного поля при столкновении с металлическими предметами.

Elcometer P120

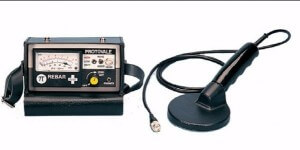

Elcometer P120 Детектор арматуры в бетоне.

Один из самых легких и быстрых в использовании приборов. Он устанавливает местонахождения прутьев, направление, а также толщину защитного бетонного слоя. Размер поисковой головки прибора 10 см. Он уведомляет о результатах поиска при помощи громкого звукового сигнала, а также данными на шкале. Данные не искажаются при работе возле больших металлических объектов.

Чувствительность Elcometer P120 дает возможность быстро и точно установить вертикальное и горизонтальное направление армопрутьев. После обнаружения арматуры необходимо вести прибор по направлению прута для определения максимального минимального уровня сигнала. Минимальный сигнал означает, что арматура проходит под углом 900 к ручке прибора. Также предусмотрен разъем для наушников, что позволяет работать в людных и шумных местах.

  • определяемый диаметр арматуры 0,8-3,2 см;
  • измеряемый бетонный слой 1,2 – 1,6 см.

Elcometer P100

Несмотря на небольшую цену, этот прибор легкий, надежный и точно определяет необходимые параметры (армопрутья, трубы, стяжки из нержавеющей стали и т. д.). Размер поисковой головки 10 см. О результатах сканирования уведомляет при помощи громкого звукового сигнала. Elcometer P100 позволяет установить направление арматуры.

Опасность повредить скрытую электропроводку

Очень часто, когда требуется сверление отверстий в бетоне, мы никак не можем начать этого делать, поскольку опасаемся повредить внутреннюю скрытую электропроводку квартиры. Опасение это не напрасно, и очень хорошо, что Вы об этом задумываетесь.

Единственным способом определить, проходит ли рядом под бетоном электрический провод, это использовать специальный бесконтактный электрический пробник, который выглядит следующим образом:

Главная особенность этого пробника состоит в том, что Вам не нужно касаться им оголенных проводов, как мы это делали в статье Провода под напряжением, а просто подносите его к бетонной стене, и, если индикатор на пробнике загорается, значит в этом месте рядом проходит провод и сверлить нужно очень аккуратно.

Посмотрите видеоролик по работе с таким пробником, его еще называют «Детектор скрытой проводки»:

Виды приборов

Электронные детекторы, используемые для определения наличия арматуры в бетоне, работают по магнитному или геофизическому методу. Первая методика заключается в направлении электромагнитных волн и регистрации отклонения от металлических стержней. Геофизический способ менее точен, основан на изучении природных физических полей металла. Современные детекторы арматуры работают на магнитной методике.

Прибор NOVOTEST

Работу этого сканера обеспечивает аккумулятор. В комплект входит сенсорный блок и кабели, которыми крепится датчик. Поворачиваясь вокруг своей оси, он выполняет сканирование. На армоскопе установлено 3 функции. Прибор имеет стандартный сканер, который ищет армирующую сеть или вычислить величину бетонного слоя. Есть режим глубокого сканирования. Показатели отображаются на дисплее или линейном индикаторе. Предусмотрен звуковой сигнал, который создан для определения направления прутьев. Звук становится чаще, если металл поблизости.

Elcometer P100

Этот небольшой и относительно дешевый инструмент не имеет дисплея, поэтому не подходит для экспертной оценки. Однако, это простой и надежный помощник строителя. При помощи звукового сигнала блок предупреждает о пути армирующих элементов. Увеличение громкости обозначает приближение арматуры. Сканирование осуществляет поисковая головка.

Elcometer P120

Новое поколение армоскопов. Имеет звуковой сигнал и дисплей. Не искажает показатели при работе в непосредственной близости с крупными металлическими предметами. К этой модели подключают наушники. Мобильная поисковая головка, размер которой составляет 10 см, позволяет искать арматуру в вертикальной или горизонтальной плоскостях. При обнаружении металла подается звуковой сигнал. Для точной экспертной оценки датчик вести согласно усилению и ослаблению звука. Наиболее ослабленные звуковые сигналы показывают угол прутьев в 90 по отношению к головке датчика. Минимальный диаметр элементов в бетоне — 0,8 см. Инструментом определяют точную величину бетонной прослойки, размер которой не превышает 1,6 см.

PROFOSCOPE

Этот прибор имеет несколько положительных качеств, которые выделяют его среди конкурентов:

Прибор Profoscope имеет возможность сохранять данные предыдущих сканирований.

  • возможность удерживать блок одной рукой;
  • сохранение данных о предыдущих сканированиях;
  • разные параметры для хранения результатов;
  • работа в режиме реального времени;
  • есть возможность работать с видео и звуковым сигналом;
  • встроенный датчик и дисплей уменьшает вес прибора;
  • высокая чувствительность для прутьев — от 0,5 см.

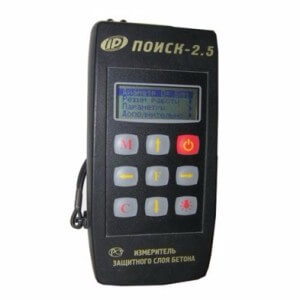

«Поиск-2.51»

Аппарат отечественного производителя, работающий по геофизическому методу. Предусмотрена возможность сохранения показателей и определения марки стали. Встроенная функция автоматического калибрования и 6 режимов работы. Кроме глубинного поиска, существуют дополнительные параметры: для установления толщины элементов укрепляющей сети, определение при известных и неопределенных данных о бетонном покрытии. Небольшой дисплей показывает полученные цифры на линейном индикаторе. Поиск арматуры облегчает малый вес инструмента, наличие стержней в датчике.

Приборы для поиска

Принцип действия таких приборов – регистрация перемен электромагнитного поля при столкновении с металлическими предметами.

Elcometer P120

Один из самых легких и быстрых в использовании приборов. Он устанавливает местонахождения прутьев, направление, а также толщину защитного бетонного слоя. Размер поисковой головки прибора 10 см. Он уведомляет о результатах поиска при помощи громкого звукового сигнала, а также данными на шкале. Данные не искажаются при работе возле больших металлических объектов.

Чувствительность Elcometer P120 дает возможность быстро и точно установить вертикальное и горизонтальное направление армопрутьев. После обнаружения арматуры необходимо вести прибор по направлению прута для определения максимального минимального уровня сигнала. Минимальный сигнал означает, что арматура проходит под углом 900 к ручке прибора. Также предусмотрен разъем для наушников, что позволяет работать в людных и шумных местах.

Elcometer P100

Несмотря на небольшую цену, этот прибор легкий, надежный и точно определяет необходимые параметры (армопрутья, трубы, стяжки из нержавеющей стали и т. д.). Размер поисковой головки 10 см. О результатах сканирования уведомляет при помощи громкого звукового сигнала. Elcometer P100 позволяет установить направление арматуры.

PROFOSCOPE

При помощи PROFOSCOPE проводят оперативный контроль защитного слоя в бетоне и местонахождение стержней арматуры. Он дает возможность сохранения данных измерений, в том числе автоматически. В нем запрограммированы несколько режимов хранения, что позволяет выбрать более удобный для использования, и экономит время на записи результатов вручную. Датчик встроен в корпус прибора, что обеспечивает небольшой размер.

О результатах исследования он уведомляет звуковыми сигналами и видеоданными. Его датчики могут показывать прутья в реальном времени, их диаметр, направления и положение, а также толщину защитного бетонного слоя. PROFOSCOPE может установить, где конкретно находится прибор относительно стержней (между ними или над каким-то из них). Благодаря этому, на выполнение всей работы уходит значительно меньше времени и средств, точность результатов не искажается.

NOVOTEST Арматуроскоп

Для поиска арматуры плоскость сканируется прибором. Для этого датчик может поворачиваться вокруг оси, так происходит определение толщины бетонного слоя. На дисплее и линейном индикаторе отображается расстояние до армопрутьев. Также прибору свойственный звуковой поиск, что дает возможность определить направление прутьев, несмотря на дисплей (чем ближе арматура, тем чаще звуковой сигнал).

NOVOTEST Арматуроскоп устанавливает диаметр арматурных стержней при помощи диэлектрической прокладки. Прибор состоит из блока и датчика, который крепится при помощи кабелей. Работа обеспечивается обычными аккумуляторными батарейками.

Зачем армировать стены из газобетона

Газоблок, если он относится к конструкционным или даже конструкционно-теплоизоляционным материалам, выдерживает довольно высокие несущие нагрузки. В усилении он не нуждается. Кроме того, автоклавный бетон практически не дает усадки, что уберегает стены от появления трещин.

Однако прочность на изгиб у ячеистого бетона невелика. Под действием усадки фундамента, почвы, изгибающих нагрузок любого типа формируются усадочные трещины. Армирование газобетона позволяет предупредить их.

Выполняется усиление в таких случаях:

  • здание расположено в сейсмически неустойчивом районе;
  • дом стоит на крутом склоне – здесь возможны сильные подвижки грунта;
  • при сильных ветрах и ураганах в регионе;
  • если наличествуют крупные проемы, тем более сложной формы.

Поиск арматуры

Арматурный каркас или сетка используются для обеспечения прочностных характеристик сборных и монолитных бетонных конструкций. Без них несущие элементы не смогут полноценно работать на сжатие, растяжение, кручение. Но укладка каркаса или отдельных прутьев в большинстве случаев относится к скрытым работам. И если на предприятиях-изготовителях существует строгий контроль качества, практически исключающий дефекты при производстве сборных элементов, то на строительной площадке следить за этим значительно сложнее. При заливке бетонных конструкций могут образоваться пустоты, участки с неравномерным распределением наполнителя, а сами элементы арматурного каркаса могут сместиться. Такие дефекты способны существенно снизить несущую способность изделия, что в последствии может привести к нежелательным последствиям.

В прошедшие годы при приемке бетонных конструкций на объектах с повышенной ответственностью использовали разрушающие способы контроля – подрыв бетона и отбор образцов для последующих лабораторных испытаний. Сегодня такие работы можно свести к минимуму, воспользовавшись оборудованием для обследования неразрушающими методами.

Профоскоп Proceq Profoscope/детектор стержней арматуры в бетоне

Профоскоп Proceq Profocsope — это универсальное, комплексное устройство по обнаружению месторасположения арматурных стержней и прибор для измерения защитного слоя бетона. Это компактный и легкий проибор, управляемый одной рукой.

Profoscope имеет уникальную технику визуализации арматурных стержней в режиме реального времени, что дает пользователю возможность фактически «видеть» местонахождение арматурных стержней на глубине до 180 мм под поверхностью бетонного слоя. Устройство оснащено индикаторами, сигнализирующими о расположении стержней, а также оптическими и акустическими средствами для определения положения арматуры.

Устройство сочетает данные уникальные технологии для быстрого и эффективного определения месторасположения арматурных стержней.Диаметр стержней определяется точно указанным диапазоном поиска.

Profoscope весьма прост в использовании. Интуитивно понятный интерфейс устройства позволяет быстро установить расположение арматурных стержней.

Также у нас вы можете купить усовершенствованную версию Proceq Profoscope plus

Ниже представлен демонстрационный видео-ролик о профоскопе Proceq Profocsope/детекторе стержней арматуры

Преимущества детектора Proceq Profoscope

  • Обнаружение арматурных стержней в режиме реального времени
  • Визуальное представление расположения арматурных стержней на близком расстоянии
  • Возможность определять расположение арматурных стержней, средних точек между ними и их направленность
  • Визуальное и акустическое распознавание расположения арматурных стержней, сигнал предупреждения о минимальном защитном слое
  • Поправка при близко расположенных соседних стержнях
  • Установка местных показателей (метрических, в британских единицах)
  • Беспроводное управление устройством одной рукой
  • Переключаемая подсветка дисплея для работы в затемненной местности
  • Не зависимое от языка пиктографическое меню
  • Стартовый тестовый комплект позволяет пользователю ознакомиться со всеми функциями в комфортной обстановке, чтобы не тратить время при работе на объекте.

Сферы применения детектора

  • Обнаружение арматуры (применяется генеральными подрядчиками, строительными подрядчиками, буровыми мастерами, подрядчиками на установку электротехнического оборудования)
  • Измерение защитного слоя бетона (применяется генеральными подрядчиками, строительными подрядчиками, инженерами-строителями)
  • Измерение диаметра арматурного покрытия (применяется учебными заведениями, инспекторами по строительству, строительными подрядчиками)
  • Проверка минимальной толщины бетона (применяется инспекторами по строительству, строительными подрядчиками)
  • Построение арматурной сетки и покрытия для исследования коррозии (Canin+) — (применяется инспекторами по строительству)
  • Оценка арматурной сети для запланированных загрузок конструкции (применяется строительными подрядчиками, строительными подрядчиками)

Proceq Profocsope детектор стержней арматуры в работе

Технические характеристики прибора Proceq Profoscope

Питание2 х 1.5 v AA (LR6) аккумуляторы
Диапазон напряженияот 3,6 В до 1,8 В
Технические данные
Размер205 x 92 x 210 мм (8″ x 3,6″ x 8,3″)
Вес330 г (12 унций)
Срок действия аккумулятора
Подсветка выключена50 ч
Подсветка включена15 ч
Время простоя
Режим ожидания30 с
Автоматическое отключение120 с
Условия окружающей среды
Диапазон температурот -10º до 60º C (14º — 140º F)
Диапазон значений влажности0 — 100% rH
Класс защитыIP54
Применяемые стандарты и нормативыBS1881 часть 204- DIN1045- SN 505 262- DGZfP B2

Типовая последовательность по армированию стен подвала

Укрепление стен подвала необходимо в любом случае и независимо от их толщины. Армирование монолитных стен подвала проходит следующим образом:

Покупка проволоки диаметром 3 мм. Сетку для армирования можно купить в виде рулонов (наиболее распространенный вариант). Именно ее чаще всего применяют для стяжки пола или армирования стен.
Подготовка инструмента. Обычно достаточно проволоки и кусачек. Но ускорит процесс вязки сетки пистолет для вязки арматуры. Он обладает электродвигателем, запускающим протяжку проволоки.
Производятся нужные расчеты

Обязательно берется во внимание уровень залегания подземных вод при расчете толщины стен. Если армирование монолитной стены подвального помещения нужно провести ниже уровня грунтовых вод, то плита основания должна быть толщиной от 20 см и выходить за стены на 40 см

При условии, когда подземные воды далеки от основания, то требования следующие: толщина стен подвала с глубиной размещения 1,5-2,5 м может быть от 20 до 40 см, а нижняя стена может быть несиловая, и допускается выступ за контур постройки на 10 см.
Очищение опалубки. По факту, это удаление строительной пыли и грязи из конструкции.

При сверлении Вы уперлись в арматуру

Арматура — это железный прут, который проходит внутри бетона и делает конструкцию стены намного прочнее. Если в процессе сверления Вы почувствуете, что дальше сверло не идет, а вместо привычного звука раздается металлический лязг, значит Вы уперлись в арматуру. Не нужно дальше этим же сверлом пытаться просверлить арматуру — у Вас ничего не получится, а сверло по бетону Вы сломаете. Здесь возможны 2 варианта:

Можно просверлить отверстие рядом

Если не принципиально делать отверстие именно в том месте, в котором Вы сверлите, просто сделайте отверстие рядом в другом месте. Главное снова не попасть в арматуру. В этом случае нужно будет искать место в третий раз. Сразу Вас хочу успокоить, что попадание в арматуру — явление нечастое. Это скорее исключение, чем постоянное правило.

Нельзя просверлить рядом. Нужно только в этом месте

Если принципиально делать сверление отверстий в бетоне здесь и только здесь, то в этом случае Вам необходимо поменять сверло. Вы сверлили сверлом по бетону, а Вам нужно установить сверло по металлу. Далее Вы аккуратно просверливаете арматуру насквозь сверлом по металлу, а затем снова устанавливаете сверло по бетону и продолжаете работу.

Так можно пройти арматуру насквозь. Только учтите, сверло по металлу должно быть точно такого же диаметра, что и сверло по бетону и обязательно заточенное (не тупое), иначе Вы очень долго будете просверливать эту железяку.

И еще, нужно понимать, каким электроинструментом Вы работаете. Если все делаете ударной дрелью, то при смене сверла на сверло по металлу, не забудьте поменять режим долбления на режим сверления и обратно, при установке сверла по бетону, вновь поставьте режим долбления. Если же Вы долбите перфоратором, а сверлите дрелью, то просто меняйте эти инструменты в зависимости от того, что Вы делаете.

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладкивот эту страницу. Здесь находятся все полезные магазины по благоустройству дома. Режимы работы ударной дрели можно подробно почитать, скачав мою книгу: Моя ударная дрель. 5 инструментов в одном.

Profoscope локатор арматуры и измеритель толщины бетона цена, описание, характеристики

Компактный, легкий, простой в управлении (имеет одну управляющую кнопку) локатор арматуры profoscope позволяет определять расположение арматуры в железобетонных изделиях, стенах, перекрытиях, измерять толщину защитного бетонного слоя. Прибор имеет моноблочную конструкцию: поисковый датчик встроен в корпус. Он обладает уникальной системой визуализации, датчиками для реализации оптического и акустического метода поиска.

Контакты

г. Екатеринбург, ул. Фронтовых Бригад, д. 31, подъезд 2

Сделать заказ

Сделайте заказ и наши менеджеры обязательно с Вами свяжутся

Заявка отправлена в работу. Скоро с вами свяжется менеджер. Он согласует комплектацию, условия оплаты и сроки доставки.

Скоротать время до звонка можно у нас в блоге. Мы пишем о кейсах, лайфаках «пиловцев» и скидках.

Отправить заявку

Заполните поля для обратной связи

Заявка отправлена в работу. Скоро с вами свяжется менеджер. Он согласует комплектацию, условия оплаты и сроки доставки.

Скоротать время до звонка можно у нас в блоге. Мы пишем о кейсах, лайфаках «пиловцев» и скидках.

Обратиться в компанию

Задайте вопрос и наши менеджеры обязательно с Вами свяжутся

Заявка отправлена в работу. Скоро с вами свяжется менеджер. Он согласует комплектацию, условия оплаты и сроки доставки.

Скоротать время до звонка можно у нас в блоге. Мы пишем о кейсах, лайфаках «пиловцев» и скидках.

Заказать звонок

Оставьте свой номер телефона и мы вам перезвоним

Заявка отправлена в работу. Скоро с вами свяжется менеджер. Он согласует комплектацию, условия оплаты и сроки доставки.

Скоротать время до звонка можно у нас в блоге. Мы пишем о кейсах, лайфаках «пиловцев» и скидках.

Отправить заявку

Заполните поля для обратной связи

Заявка отправлена в работу. Скоро с вами свяжется менеджер. Он согласует комплектацию, условия оплаты и сроки доставки.

Скоротать время до звонка можно у нас в блоге. Мы пишем о кейсах, лайфаках «пиловцев» и скидках.

«>

Вы почти досверлили до нужной глубины и дальше не получается

Почти — это значит, например, для глубины в 5 см Вы недосверлили 5 мм. Дальше Вы во что-то уперлись. Бывают редкие случае, когда Вы уперлись во что-то капитальное, например, какой-нибудь твердый монолитный булыжник, который толком не рассверливается и не раздалбывается никаким способом.

Если саморез, на который Вы собираетесь повесить конструкцию, не имеет жестких требований по нагрузке, то попробуйте взять тот же саморез, но на 5 мм короче, а дюбель, который вошел в отверстие не полностью и небольшим концом выпирает наружу, просто подрежьте строительным ножом, как это показано на картинке:

Далее, просто берете саморез, который короче на 5 мм и вкручиваете в подрезанный дюбель. Это не очень хорошая практика, но иногда бывают ситуации, когда ничего другого сделать нельзя и тогда это выход из положения!

Анализатор коррозии арматуры

Находящаяся в толще бетона арматура подвергается воздействию влаги, воздуха, что может вызвать возникновение коррозии. Проводя обследование объектов, оценивая вероятность коррозии металлических составляющих несущих железобетонных конструкций, выявляют наличие возникших опасных зон. Своевременное проведение работ позволяет избежать аварий, снизить затраты на ремонт или восстановление отдельных конструкций и всего здания или сооружения в целом. Один из первых отечественных приборов этого класса АРМКОР-1. Он может работать в ручном и автоматическом режиме, оснащен датчиками двух типов:

  • потенциала микрогальванической пары;
  • датчик Веннера с встроенным электронным блоком.

Энергонезависимая память позволяет сохранять в архивированном виде результаты 1200 испытаний, условия проводящихся измерений. Графический дисплей с подсветкой отображает информаций об объекте, параметры, результаты, дату, время. Для связи с ПЭВМ имеется порт USB.

Измерители напряжений в арматуре

Не менее важен контроль напряжений, возникающих в арматуре (стержневой, проволочной, канатной). Для их выявления разработан класс приборов, имеющих название измерители напряжений в арматуре.

К данному виду относится, например, прибор ЭИН-МГ4.

Он позволяет в автоматическом режиме определять:

  • заданное удлинение;
  • длину арматурной заготовки;
  • расстояние между анкерными головками.

Прибор построен на использовании частотного метода. Он производит несколько замеров частот колебаний заготовок, сравнивает их, выбирает наиболее достоверный результат и после преобразования выводит на дисплей значение механического напряжения.

Измерители силы натяжения

Контроль силы натяжения арматуры производится специальными приборами. Например, ДО-МГ4 определяет силу натяжения по результатам прямых измерений поперечной силы оттяжки арматуры. Находит применение не только на предприятиях по производству ЖБИ, но и для контроля усилий натяжения канатных и тросовых оттяжек мачт сотовой, релейной связи, опор, труб. Для проведения исследования свободная длина арматуры должна быть не менее 2 м.

Электронный блок с энергонезависимой памятью содержит градуировочные зависимости силы натяжения и напряжений арматуры в зависимости от ее диаметра. Может хранить данные о результатах 99 проведенных замеров. Оснащен часами, демонстрирующими реальное время и портом для передачи данных на ПЭВМ.

Тонкости армирования и типичные ошибки

Разумеется, когда домовладелец самостоятельно армирует стены подвала, он может не предусмотреть какие-то моменты и допустить ошибки. Чтобы при эксплуатации подвального помещения не возникало проблем, стоит заранее учесть некоторые факторы:

  • Не стоит пользоваться для создания арматурной конструкции теми стальными стержнями, которые ранее эксплуатировались в других местах. Такая арматура может не выдержать новой нагрузки (давление грунта и перекрытий), поэтому от нее стоит отказаться.
  • Если на новых стержнях перед их установкой вы обнаружили следы ржавчины, то знайте, что их удалять и закрашивать не нужно. Проведение этих мероприятий только ухудшит сцепление стержней с цементным раствором при армировании монолитных стен.
  • Когда вы будете соединять стержни в сеть, то их нужно будет разрезать или сгибать. Для резки подходит традиционная болгарка. А вот для гибки стали, стержень порой предварительно разогревают в целевом месте. Этот подход не является правильным, потому что при нагревании материал будет изменять свою структуру, в результате чего может произойти его разрушение. Отчасти поэтому многие строители не рекомендуют использовать сварку. Конечно, нет ничего страшного, что стержень сломается при эксплуатации в стене небольшого отдельно стоящего подвала, но если такое произойдет в испытывающем высокую нагрузку фундаменте?
  • Ни в коем случае нельзя укладывать арматурную сетку в ту опалубку, куда уже был залит бетон. Если не получилось по каким-либо причинам соблюсти правильную последовательность действий, то необходимо все работы начать сначала. То есть надо убрать залитый раствор, демонтировать опалубку, очистить ее и поставить снова, уложив в нее готовый каркас.
  • Если вы хотите нарастить сделанную арматурную сеть по высоте или длине, то делать это крайне не рекомендуется, потому что при сильной нагрузке в местах наращивания может произойти разрыв. Когда вы уверены, что стены погреба большой нагрузки испытывать не будут, то можно попытаться максимально качественно нарастить каркас, если на то есть необходимость.

При армировании стен подвала нужно учитывать тот момент, что давление грунта с внешней стороны, скорее всего, будет значительным. Поэтому необходимо выбирать качественную арматуру стандартных размеров и связывать ее специальной проволокой. Сварку для скрепления стержней можно использовать только в том случае, если давление грунта не настолько высокое, чтобы оказывать на стену ощутимое воздействие.

В тех случаях, когда дом будет давать осадку, давление грунта также придется принимать во внимание

Специальный пистолет для вязки стержней.

Кроме того, выше уже было сказано, что арматурные стержни рекомендуется защитить от коррозии с помощью специальных добавок в бетон.

Приборы для поиска

Принцип действия таких приборов – регистрация перемен электромагнитного поля при столкновении с металлическими предметами.

Elcometer P120

Elcometer P120 Детектор арматуры в бетоне.

Один из самых легких и быстрых в использовании приборов. Он устанавливает местонахождения прутьев, направление, а также толщину защитного бетонного слоя. Размер поисковой головки прибора 10 см. Он уведомляет о результатах поиска при помощи громкого звукового сигнала, а также данными на шкале. Данные не искажаются при работе возле больших металлических объектов.

Чувствительность Elcometer P120 дает возможность быстро и точно установить вертикальное и горизонтальное направление армопрутьев. После обнаружения арматуры необходимо вести прибор по направлению прута для определения максимального минимального уровня сигнала. Минимальный сигнал означает, что арматура проходит под углом 900 к ручке прибора. Также предусмотрен разъем для наушников, что позволяет работать в людных и шумных местах.

Характеристики:

  • определяемый диаметр арматуры 0,8-3,2 см;
  • измеряемый бетонный слой 1,2 – 1,6 см.

Elcometer P100

Несмотря на небольшую цену, этот прибор легкий, надежный и точно определяет необходимые параметры (армопрутья, трубы, стяжки из нержавеющей стали и т. д.). Размер поисковой головки 10 см. О результатах сканирования уведомляет при помощи громкого звукового сигнала. Elcometer P100 позволяет установить направление арматуры.

PROFOSCOPE

При помощи PROFOSCOPE проводят оперативный контроль защитного слоя в бетоне и местонахождение стержней арматуры. Он дает возможность сохранения данных измерений, в том числе автоматически. В нем запрограммированы несколько режимов хранения, что позволяет выбрать более удобный для использования, и экономит время на записи результатов вручную. Датчик встроен в корпус прибора, что обеспечивает небольшой размер.

О результатах исследования он уведомляет звуковыми сигналами и видеоданными. Его датчики могут показывать прутья в реальном времени, их диаметр, направления и положение, а также толщину защитного бетонного слоя. PROFOSCOPE может установить, где конкретно находится прибор относительно стержней (между ними или над каким-то из них). Благодаря этому, на выполнение всей работы уходит значительно меньше времени и средств, точность результатов не искажается.

Характеристики:

  • определяемый диаметр армопрутьев 0,5–5,7 см;
  • измеряемый бетонный слой 0,5-18 см;
  • рабочая температура -100С – 600С.

Поиск-2.51

Прибор устанавливает толщину бетона и диаметр армопрутьев за 2 измерения, автоматически и вручную определяет марку стали, а также имеет функцию сохранять данные. При помощи Поиск-2.51 находят зоны, в которых нет арматуры, чтоб на этих участках проверять прочность бетонного сооружения соответственными методами. Он соответствует всем требованиям ГОСТ. Обладает 3 режимами запоминания.

Плюсы эксплуатации:

  • линейный индикатор, цифровые данные и звуковой сигнал для поиска армопрутьев;
  • точность в установлении толщины бетонного слоя;
  • маленький размер;
  • защитные стержни датчика легко скользят по проверяемой плоскости;
  • встроенный аккумулятор с зарядным устройством.

Характеристики:

  1. калибровка в приборе выполняется автоматически;
  2. графический дисплей с подсветкой;
  3. возможность поиска результатов, сохраненных ранее, по датам и номерам;
  4. 6 систем использования: поиск арматуры на большой глубине; установка проекций армопрутьев на проверяемую плоскость; измерение диаметра стержней при известном защитном слое из бетона; измерение защитного слоя бетона; измерение при неустановленных параметрах армирования.

NOVOTEST Арматуроскоп

Этим приборам свойственно три режима работы:

  • основной – определение бетонного слоя при известном диаметре армопрутьев и наоборот;
  • сканирование;
  • глубинный поиск.

Для поиска арматуры плоскость сканируется прибором. Для этого датчик может поворачиваться вокруг оси, так происходит определение толщины бетонного слоя. На дисплее и линейном индикаторе отображается расстояние до армопрутьев. Также прибору свойственный звуковой поиск, что дает возможность определить направление прутьев, несмотря на дисплей (чем ближе арматура, тем чаще звуковой сигнал).

NOVOTEST Арматуроскоп устанавливает диаметр арматурных стержней при помощи диэлектрической прокладки. Прибор состоит из блока и датчика, который крепится при помощи кабелей. Работа обеспечивается обычными аккумуляторными батарейками.
