Магнитный угольник для сварки. нужно только выбрать градус!

Сварочные магнитные угольники, их типы и возможности

Под термином «магнитные угольники» понимают:

  1. Обычные магнитные уголки, обеспечивающие установку деталей под каким-то фиксированным углом.
  2. Магнитные струбцины, способные задавать практически любой угол удержания деталей.

Магнитные уголки могут обладать различной конструкцией. В частности, они могут представлять собой многоугольники, размер углов которых строго определен. Их мощность может быть различна. И это позволяет подобрать тот из них, который лучше всего соответствует размерам и массе свариваемых элементов. Кроме того, существуют включаемые сварочные угольники.

Что касается эксплуатационных особенностей магнитных угольников, то следует помнить, что они не должны находиться непосредственно в месте сварки или очень близко к нему. В случае перегрева их магнитные характеристики могут ухудшиться. Кроме того, на магнитах плохо сказываются сильные ударные воздействия.

Магнитные угольники с фиксированными размерами углов

Обычные магнитные угольники по сути своей являются ничем иным, как магнитами. И этим объясняется простота устройства этих приспособлений и их ценовая доступность. Они позволяют обеспечить надежную фиксацию элементов, которые могут быть представлены листовым металлом, уголками, профилем или трубами.

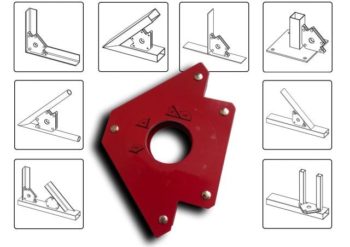

По форме обычные магнитные угольники могут быть:

  • шестиугольными;
  • треугольными;
  • стреловидными.

Что касается шестиугольных приспособлений, то с их помощью можно задавать углы в 30°, 60° и 75°. Использование треугольных и стреловидных угольников позволяет скреплять детали под углами 45°, 90° и 135°.

Используя магнитные угольники с фиксированными размерами углов, следует помнить о присущем для них недостатке – небольшой силе установленного в них магнита. Что особенно характерно для дешевых изделий.

Включаемые угольники

Использованием включаемых (отключаемых) угольников упрощает работу по сварному монтажу металлоконструкций. Преимущества данных приспособлений состоят в следующем:

  1. Простота очистки выключенных магнитов от металлической стружки и опилок.
  2. Легкость регулировки положения свариваемых элементов при выключенном магните.
  3. Гарантированная надежность фиксации деталей при включении магнитов.

Большое достоинство приспособлений данного типа состоит в легкости их снятия в тот момент, когда необходимость в них отпадает. В конструктивном отношении, отключаемые угольники могут быть с фиксированными и регулируемыми углами.

Преимущества магнитов

Магниты для сварки относятся к группе установочно-крепёжных устройств. То есть, они позволяют установить элемент и зафиксировать его в определённом положении. Это обеспечивается за счёт мощных магнитов, установленных в изделии.

Чем же так хороши эти устройства? Давайте разберёмся.

  • Простое и быстрое скрепление. Чтобы соединить 2 металлические детали, не требуется долго возиться с ними.
  • Возможность установки под определённым углом. Как правило, магниты позволяют фиксировать изделия под углом 45°, 90° и 135°. Существуют модели, которые помимо этих значений, позволяют установить деталь под углом 30°, 60°, 75° и т. д.
  • Снижение затрат времени. На подготовку к работе тратится значительно меньше времени.
  • Отсутствие громоздких крепёжных изделий. Магниты для сварки не выделяются большими габаритами или сложностью конструкции и эксплуатации.
  • Наличие активатора магнитного поля. В некоторых моделях присутствует переключатель, который включает или деактивирует магнитное поле. Таким образом, магнит для сварки можно без труда установить или снять.
  • Лёгкость в чистке от грязи и стружки. Большинство изделий — разборные, поэтому можно с лёгкостью почистить магнит от загрязнений.

Главный же недостаток заключается в невозможности использования с некоторыми материалами, например, с деревом или антимагнитными металлами.

Что такое магнитные трековые светильники

Система подсветки на горизонтальных трековых шинопроводах известна давно. Магнитно-трековую систему освещения традиционно используют в помещениях, где требуется очень точная настройка распределения световых потоков, например, в художественных студиях, музеях, галереях, на сборочных площадках, да еще много где.

Из необычного в трековых магнитных системах – лишь способ крепления светильника на треке:

  • Внутри шинопровода заложена стальная полоса на всю длину. Это значит, что магнитный фиксатор прилипнет в любом месте трека.
  • На опорной поверхности корпуса светильника наклеено несколько неодимовых магнитов из разряда тех, что используются в магнитных замках и дверных защелках.

Идея применения магнитов для крепления светильника идеальна для систем домашнего освещения. Действительно, силы притяжения одного магнитного диска достаточно, чтобы надежно удерживать вес до 150 г. Понятно, что отрывающая сила должна быть направлена перпендикулярно площадке крепления и строго вертикально вниз. С увеличением веса светильника просто повышают количество «пятачков» магнитной системы, встроенных в корпус.

У большинства моделей магнитных трековых шин кроме магнитного подвеса предусмотрена система предохранительных зажимов. Даже если случайно задеть корпус трекового светильника на шине, он не свалится, пока не будет отжата блокирующая защелка.

В результате производители трековых систем освещения получили возможность выпускать несколько видов универсальных шин-треков, отличающихся лишь стандартом ширины и типом установки на потолке. При этом количество моделей светильников на магнитных подвесах у каждой фирмы-производителя исчисляется десятками, а у некоторых брендов – сотнями.

Магнитные светильники рассчитаны на низковольтное напряжение 24 или 48 В, поэтому их шинопроводы считаются более безопасными при установке или замене светильников.

Кроме двух линий питания в магнитном шинопроводе могут присутствовать две управляющие шины, по которым передается сигнал от диммера.

Магнитные угольники Smart Solid: выбор профессионалов

Компания Smart Solid выпускает несколько модельных линеек магнитных фиксаторов. Вот несколько моделей данного производителя, которые пользуются наибольшим спросом в нашей стране.

  • MAG 613/614/615. Фиксаторы этой серии построены на базе постоянных магнитов. 30°, 45°, 60°, 75°, 90°, 135° — углы, которые можно выставить при помощи угольников этого модельного ряда. Три модели отличаются только размерами и весом, который они способны удержать. Во всех угольниках этой серии применены мощные магниты из ферритового сплава. Магнитный угольник 615-й модели (старшая модель в линейке) может выдержать вес до 34 кг!
  • MAG601 / MAG602 / MAG603 – еще одна модельная серия, которая отличается лишь размерами и мощностью. Устанавливаемые углы одинаковы во всех моделях серии и составляют 45°, 90°, 135°. Ферритовые неотключаемые магниты могут удержать вес от 11 кг у младшей модели до 34 кг – у старшей. В таком диапазоне можно выбрать устройство, подходящее для любых работ.
  • MAG 610 – это не один угольник, а комплект из четырех магнитных фиксаторов одинаковой формы. 45°, 90°, 135° — углы, которые можно выставить с помощью этих угольников. Каждый из них выдерживает до 4 кг нагрузки, но благодаря распределению усилия между четырьмя фиксирующими элементами, комплект может удержать детали с гораздо более крупным весом. Плоский профиль, трубы, полосы, металлические профили – угольник одинаково хорошо удерживает детали различной формы. Магниты, используемые в конструкции изделия, неотключаемые, сделаны из феррита.
  • MAG 605/606 – серия отключаемых магнитных фиксаторов, рассчитанных на выставление углов в 45°, 90°, 135°. Как и в других сериях, магнитные фиксаторы имеют одинаковую форму и углы. Благодаря возможности отключения, магнит удобно снимать и ставить на место. Справиться с этой задачей можно даже одной рукой! Старшая модель в серии способна справиться с нагрузкой в 24 кг.

Итак, магнитные угольники от компании Smart Solid – это полезный инструмент, способный существенно облегчить труд сварщика. При правильном использовании они могут позволить проводить мелкосерийные сварочные работы быстро и качественно. Несколько угольников разной конструкции удачно дополнят арсенал и помогут в трудовой деятельности, как профессиональному сварщику, так и новичку, который только начинает осваивать данное мастерство.

Разновидности сварочных приспособлений

Зачем используются магнитные аксессуары в сварочных работах? Технология соединения деталей путем варки может потребовать от сварщика, например, размещения разных заготовок под углами от 30 до 90 градусов или же точной ориентации краев в одной плоскости. Особенно полезны такие магниты для сварки металлоконструкций из профильных труб. Добиться отменного качества можно только с использованием разного рода уголков и держателей.

Чаще всего в сварочной практике потребуются такие приспособления:

  • Магнитные уголки (постоянные и отключаемые).
  • Закрепляющие устройства (для фиксации в одном положении).
  • Струбцины (используют для прижима деталей).
  • Распорки (для создания зазоров).

Магнитные уголки

Главное преимущество такого приспособления в том, что они позволяют сократить время на подготовку деталей к свариванию. Магнитный уголок для сварки позволяет:

Способы применения

  • Снизить трудоемкость процесса. Не нужно долго возиться с закреплением деталей.
  • Возможность фиксировать части изделия практически под любым углом.
  • Компактность приспособлений упрощает работу с ними.
  • Автоматизировать процесс сварки. Отключаемые магниты позволяют быстро соединить и отсоединить крепеж.

Самые элементарные изделия имеют простые сварные соединения, но чаще они имеют сложные конфигурации и формы швов. Да и точность при такой работе никто не отменяет. Поэтому часто используют магнитные приспособления с различным функционалом: фиксированными и регулируемыми углами или же постоянные и отключаемые магнитные системы.

Конструкция постоянных магнитных уголков проста. Это две пластины из металла с расположенным между ними магнитом. Самая распространенная форма в виде домика с двускатной крышей, срезанным коньком и круглое отверстие посередине. Также есть и другие, для варки во всех трех координатах пространства, или попроще – четырехгранные или многогранники, а также цилиндры.

Отключаемые магниты

Магнитный держатель для сварки может быть как постоянным, так и отключаемым. Они позволяют закрепить детали включением.

Их преимущество в том, что отключаемый магнит для сварки можно снять одним поворотом выключателя, после фиксации деталей точками сварки. Также это упрощает чистку магнита от стружки и мелких обрезков (в отличие от постоянного магнита).

Также все магнитные угольники могут быть стандартными или универсальными. Если стандартные имеют точно фиксированные углы, то универсальные позволят сварить две детали под углом, например, в 32 градуса.

Струбцины

Это приспособление предназначено для стягивания двух частей между собой и временной их фиксации.

Самая распространенная форма это в виде перевернутой на бок буквы «п». Одна сторона служит постоянным фиксатором, а с другой имеется винтовой прижим с резьбой.

Размер деталей, которые можно зафиксировать струбцинами, ограничивается их параметрами.

Такие прижимные устройства будут полезны не только при сварочных, но и в других видах слесарных работ.

Использование простое — детали размещаются в струбцине и затягиваются винтом.

Распорки

Для создания зазоров между свариваемыми частями изделия можно сделать элементарную распорку с куска трубы или арматуры. Но, чтобы сократить время подготовки, можно воспользоваться фабричной продукцией.

Принцип работы таких приспособлений, как и струбцин, основан на винтовой резьбе. Только функционирующих, наоборот, на разжимание.

Это интересно: Угловая струбцина для сварки — как выбрать и использовать на практике?

Размеры

Магнитные приспособления отличаются небольшими габаритами, которые и делают их такими востребованными. Параметры длины, ширины и высоты оснастки с магнитами могут варьироваться, но независимо от модели и производителя все они компактны и удобны в работе. Средний вес изделия составляет порядка 1 кг.

Самым важным показателем является сила притяжения (удержания или прижима) магнитных уголков. Производители и поставщики могут указывать этот параметр в фунтах (LBS или lbs) и в килограммах (кгс). Максимальная величина этого показателя равняется 34 кгс или 75 lbs. Также можно встретить следующие величины: 11; 13; 22; 23; 24 кгс и другие.

Важно! Чем выше данный параметр, тем более тяжелые детали магнит может “держать” и тем лучше осуществляется фиксация. Не стоит для принятия решения о покупке принимать в расчет размеры в сантиметрах, лучше смотреть на силу притяжения. В зависимости от поставленных задач следует выбирать необходимую модель

В зависимости от поставленных задач следует выбирать необходимую модель.

https://youtube.com/watch?v=Rfxdf5Sj4wQ

Возможные проблемы

Прочность и качество шва будет зависеть от того, насколько полно вы сможете из бежать дефектов, характерных для такого вида соединений. К основным изъянам относятся следующие:

  1. Подрезы. Способствует их появлению электрическая дуга. Следы ее «коварства» предстают в виде небольших углублений на поверхности метализделий. При сварке снизу поврежденный участок можно закрыть наплавлением присадочного материала. Надо лишь дольше держать электрод при этом. Однако техника выполнения углового шва гораздо сложней. Нужно очень постараться, чтобы наплавить присадку на боковую поверхность. Вот почему на угловом шве углубления, как правило, присутствуют лишь на одном боку.
  2. Непровары на отрезках швов. Они встречаются чаще у тех сварщиков, кому еще надо накопить знаний в технологии производства угловых швов. Этот фактор сказывается так: рабочий в целях заполнения места стыковки чересчур энергично водит электродным кончиком по обе стороны. Но расплавленная масса, наоборот, стекает по ним, и цель – проварка шовного корня – остается недостижимой.
  3. Неверный катет. Качество сварки углового шва здесь зависит от умения определить требуемый режим напряжения, а потом управлять электродом с необходимой скоростью, стараясь удержать на одном уровне. Ток недостаточный? Электрод работает на малой скорости, а катет получится чрезмерно выпуклым. Из этого следует, что основной металл недостаточно поплавился. Повышенная сила тока и более быстрая скорость движения электродом? Катет получите вогнутый.
  4. Косой угол. Сварочные соединения отличаются, как правило, соответствующей формой к градусу угла. В этом и сложность – соблюсти точные размеры. Качество конструкции будет безнадежно испорчено, когда у приставной пластины неожиданно нарисуется наклон к одному из боков.
  5. Неровная наплавка металлом в боках стыковки. Высокая t, тяжесть кромок и электрода провоцируют расплавленную железную массу стекать вниз и сразу по сторонам. В результате может получиться так, что своей основной частью шов расположится на нижней поверхности. Верхний край, лишь прихваченный сваркой, уязвим перед деформацией. Чуть нагрузка – он и развалился.
  6. Прочие дефекты. Они представлены пустотами, лунками, вездесущими трещинами, непредсказуемыми свищами и кратерами, другими посторонними твердообразными включениями. Они могут заявить о себе в процессе.

Преимущества магнитов

Основными преимуществами магнитов по сравнению с винтовыми и клиновыми оснастками являются:

  • Легкая и быстрая черновая сборка конструкции.
  • Возможность фиксации деталей под наиболее употребительными углами в 45°, 90°, 135°. Продвинутые модели магнитных креплений для сварки позволят крепить заготовки и под углами 30°, 60°, 75°, а универсальные — под произвольным.
  • Экономия времени на подготовительные операции в несколько раз.
  • Крепления малогабаритны и не мешают сварке.
  • Отключаемые сварочные магниты еже быстрее устанавливать или снимать.
  • Легкость очистки от стружки, опилок и шлаков. ( особенно отключаемые).

https://youtube.com/watch?v=kr8rqq1-XJM

Недостатком по сравнению с винтовыми и клиновыми креплениями является неприменимость с деревом, пластиком и другими немагнитными материалами.

Магнитные приспособления для сварки

Магнитные фиксаторы компании StrongHandTools разработаны специально в помощь сварщику, поэтому не боятся высокой температуры, налипания сварочных брызг, падений и других обстоятельств, сопровождающих сварочное производство , а какже являются высокоточным инструментом.

Постоянные магнитные угольники

— маломощные приспособления для работы с небольшими деталями.

Магнитный фиксатор Multi -A MS346A и Multi -B MS346C — четырехгранные угольники с углами 90º, 60º, 30º;

Магнитный угольник XYZ mini MST348 — трехкоординатный постоянный магнит;

Магнитный фиксатор Corner MST327 — угольник с внутренним углом 90º (270º).

Магнитные фиксаторы серии ADJUST

произведены на основе феритных жаропрочных магнитов. Эти магнитные приспособления не нуждаются в элементах питания и не требуют подключения к сети. При этом, например, магнитный угольник ADJUST-2 MS2-90 способен выдерживать нагрузку на разрыв до120 кг! Такие свойства позволяют использоват ь эти сварочные магнитные приспособления не только в качестве удобного » придерживающего » инструмента, но и как жесткий фиксатор.

В отключенном состоянии магниты сварочные Strong Hand Tools полнос ть теряют свои магнитные свойства, что позволяет произвести точное позиционирование, легкий демонтаж и простую чистку.

Отключаемые магниты серии ADJUST-1

имеют один выключатель и мощность до 75 кг. Корпус выполнен из хромированного стального листа. П-образные рабочие грани позволяют работать с заготовками различного профиля (например трубы среднего диаметра) И компенсировать дефекты свариваемых деталей.

Удобно расположенный выключатель позволяет комфортно работать одной рукой.

Дополнительная опция — набор магнитных цилиндров MXE13 — позволяет превращать магнитные угольники в трехкоординатные. Подходит для всех магнитов серии ADJUST-1.

Магнитные угольники серии ADJUST-2

снабжены двумя выключателями, по одному на каждую рабочую грань. Эти магниты сварочные самые мощные из представленных. Корпус литой, с высококачественным покрытием. Рабочие грани выполнены в виде губок высокой точности. V-образный паз позволяе т работать практически с любым профилем.

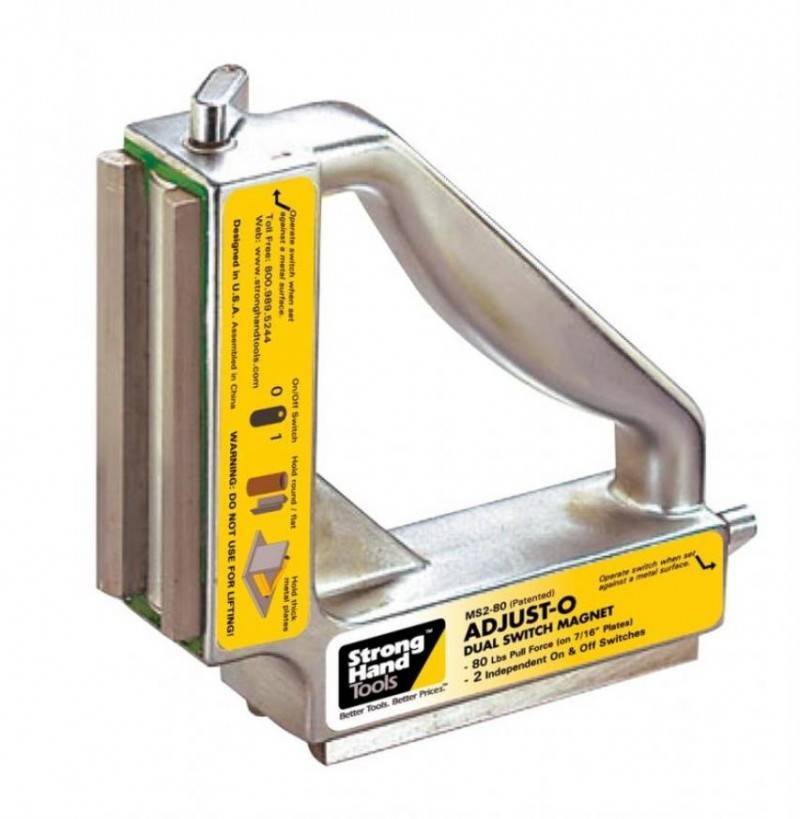

Регулируемый магнитный угольник ADJUST-2S

также имеет две рабо чие грани и по отлючалю на каждой. V-образные губки.

Главной отличительной особенностью магнитного угольника MAV-120 является возможность менять угол между рабочими плоскостями. Две половинки угольника вра щаются на оси. Регулировка происходит плавно, бесступенчато. Фиксируется угол удобной ручкой-винтом. После фиксации сама рукоять может быть повернута в любую сторону по своей оси, чтобы не мешать при монтаже. Также имеется шкала градусов и уровень на одной из граней. Угол можно регулировать в диапазоне от 20º до 275º

Магнитные земли

Незаменимое приспособление для сварщиков, ценящих свое время — магнит «земля» или его еще называют сварочной магнитной массой. С этим нехитрым фиксатором перестановка обратного кабеля занимает доли секунды. При этом обеспечивается необходимая площадь контакта.

Магнитные уровни

Уровень пузырьковый — универсальный классический инструмент. Магнитный уровень — удобный инструмнт при работе с метллом. Наши уровни умеют ряд полезных усовершенствоаний, для экономии Ваших сил и времени:

  • угольник;
  • выключатель магниты;
  • V-образный паз;
  • лента с липучкой для неметаллических позиций;

Магнитные приспособления — держатели

Различные магнитные приспособления — держатели для нетяжелых деталей облегчат вашу работу. Настройте работу под себя!

Компания АЛЬТАИР предлагает сварочные магниты купить для клиентов из Санкт-Петербурга, Ленинградской области, Москвы, Московской области, Барнаула, Воронежа, Екатеринбурга, Иваново, Ижевска, Иркутска, Казани, Калининграда, Кемерово, Кирова, Краснодара, Красноярска, Курска, Липецка, Магнитогорска, Махачкалы, Набережных Челнов, Нижнего Новгорода, Нижнего Тагила, Новокузнецка, Новосибирска, Омска, Оренбурга, Пензы, Перми, Ростова-на-Дону, Рязани, Самары, Саратова, Сочи, Ставрополя, Твери, Тольятти, Томска, Тулы, Тюмени, Улан-Удэ, Ульяновска, Уфы, Хабаровска, Чебоксар, Челябинска, Ярославля и всей России.

Особенности угольника Свенсона

Кровельный угольник отличается от других измерительных инструментов тем, что в нем совмещено сразу несколько устройств. Он сочетает средство для построения углов с транспортиром, который предназначен для их точного измерения.

Устройство выглядит как прямоугольный треугольник, чаще с разной длиной сторон. Одна сторона имеет упор, позволяющий фиксировать линейку на твердой поверхности. На втором катете нанесены метки с шагом в 0,5, 1 или 2,5 см для поперечной разметки. На гипотенузе отметки имеют минимальное расстояние в 1 мм. Шкала делений наносится с обеих сторон. Метки глубокие, позволяют быстро отчертить линию, поставив точку в нужном месте.

Внутри слесарного приспособления есть прорезь, расположенная параллельно гипотенузе для разметки угла кровли. С противоположной стороны инструмент имеет выемку в форме прямоугольного треугольника, с гребенкой для параллельной и продольной разметки.

Конструкция устройства позволяет применять угломер в нескольких направлениях. Благодаря тому, что полотно изделия толстое, можно резать строительный материал прямо вдоль края.

Основой для изготовления угольника служит пластмасса или металл. Встречается 2 вида размеров изделия: 7 или 12 дюймов. Миниатюрный угольник можно поместить в карман, и он всегда будет под руками в нужный момент.

Своими руками

Некоторые мастера любят создавать приспособления самостоятельно, а не покупать промышленный вариант. Для таких исполнителей далее представлена инструкция по изготовлению всех типов аксессуаров с магнитами. Мы не призываем копировать приведенные ниже инструкции и видеоролики, а предлагаем рассматривать их как подсказки для идей.

Угольник – держатель

Магнитные уголки для сварочных работ имеет довольно простую конструкцию, поэтому сделать подобное изделие своими руками просто. Мастеру понадобится металлический лист толщиной 2-3 мм.; магнит; крепежные изделия: винты и гайки.

Алгоритм изготовления:

1. На металлическом листе с помощью линейки и фломастера необходимо вычертить контур будущего изделия. Форма может быть разной, но наиболее оптимальной конфигурацией являются треугольник и трапеция.

Важно! Углы должны быть максимально прямыми. 2. Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон

Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон

2. Болгаркой нужно вырезать две заготовки одинаковой величины и формы, затем отшлифовать их с торцевой и лицевой сторон.

Важно! Углы обоих пластин должны совпадать. 3. Магнит фиксируется между заготовок, производится сборка

Магнит фиксируется между заготовок, производится сборка

3. Магнит фиксируется между заготовок, производится сборка.

4. Для сборки следует высверлить отверстия: для треугольной формы – три, для трапеции – пять. С помощью болтов и гаек нужно собрать изделие. Гайки необходимо накрутить не только на конец болта, но и между металлическими пластинами для предотвращения изгиба изделия при вкручивании болтов.

5. Хвостики болтов, выходящие за пределы гаек, следует обрезать.

Важно! Следует выбирать немагнитные болты или гайки. Если таковых в распоряжении нет, то можно использовать алюминиевые или медные трубки в качестве торцевых заглушек. Это исключит возможность загрязнения магнита и его размагничивания

Это исключит возможность загрязнения магнита и его размагничивания.

6. Рекомендуется еще раз проверить расстояние между углами.

7. Магнитный уголок готов к использованию.

Видео

Держатели горелки

Держатель горелки имеет более сложную конструкцию, поэтому необходимо будет приложить больше усилий для его самостоятельного изготовления. Исполнителю понадобится магнит, крепежные изделия: немагнитный болт и гайка, металлический лист 3-4 мм.

Опора держателя может быть различной формы. Сварщик может вырезать заготовку, шаблон которой будет аналогичен промышленным моделям, а также разработать индивидуальную форму. Все зависит от умения пользоваться болгаркой, поставленных задач и фантазии сварщика.

  1. Из листового металла необходимо вырезать заготовку нужной конфигурации и отшлифовать ее с торцевой и лицевой сторон.
  2. На расстоянии 20-30 мм. от нижнего края согнуть заготовку под прямым углом, затем прикрутить изделие к магнитному основанию.
  3. Хвостик болта, выходящий за пределы гайки, следует обрезать.
  4. Приспособление готово к применению.

Держатели массы

Процесс изготовления держателя массы отличается простотой. Сварщику понадобится минимум инструментов. Необходимые детали могут оказаться под рукой. Подробная и понятная любому мастеру инструкция представлена в отдельной статье. Видео поможет наглядно изучить процесс.

Сварочное зеркало

Ориентируясь на покупное, умелец-самодельщик сможет смастерить самодельное магнитное зеркало сварщика

Для изготовления магнитного зеркала для сварки исполнителю не понадобится выполнять раскрой металла. В наличии должны быть магнит, латунная гнущаяся штанга длиной 400-500 мм., зеркало, габариты которого не превышают 100 мм. с одной стороны; крепежные изделия; шарнирный держатель.

С помощью шарнирного держателя зеркало крепится к гибкой штанге, которая после с помощью болтов и гаек крепится к магниту.

На какие виды подразделяются угольники для фиксации?

Деление на виды может происходить по различным основаниям. По источнику возникновения их можно разделить на заводские уголки и самодельные. Разумеется, для профессионального использования лучше приобретать уголки известных производителей. Для разовых применений в хозяйстве лучше использовать самодельный магнитный держатель, что гораздо дешевле.

Сделать магнитный угольник для сварки можно из стали, предварительно нарисовав чертежи. Пластины могут быть вылиты вручную или вырезаны с помощью лазерной резки. Между пластинами должна находится проставка, предотвращающая налипание металлических опилок и придающая изделию больше жесткости. Ее можно изготовить, например, из фанеры. Для сбора всех элементов воедино используются алюминиевые заклепки и клей. В итоге мы получаем магнит для сварки своими руками. Если все сделать правильно, он будет аналогичный заводским аналогам.

Также магниты подразделяются на виды в зависимости от конфигурации и принципу действия:

  1. Обычная конструкция держателя позволяет настроить фиксированную величину угла.
  2. Магнитная струбцина характеризуется возможностью настроить любую величину угла, что позволяет использовать ее при работе любой сложности.
  3. Фиксатор может иметь постоянный и отключаемый магнит для сварки. Последний вид после окончания сварки автоматически отключается. То есть, для его снятия не нужно прилагать никаких усилий.
  4. Большинство современных фиксаторов имеют несколько величин угла, что делает их применимыми для более широкой области сварочных работ.
  5. Уголки бывают различной мощности. Для фиксации громоздких, больших и тяжелых деталей нужно использовать более мощные магниты, а легкие элементы свариваются с применением магнитов небольшой мощности.

Магнитный держатель своими руками

Если вы не нашли подходящего варианта сварочного фиксатора в магазине или стеснены в средствах, нужный магнит для сварки можно соорудить самостоятельно.

Работа с магнитным угольником.

Сделать своими руками магнитный угол – отличная идея по трем причинам:

  • Это реальная экономия средства
  • Это будет приспособление, подходящее именно для ваших технических нужд.
  • Это весьма несложное устройство, сделать которое вполне реально даже без особого практического опыта.

Что вам понадобится:

  • магнит любой формы, но предпочтительнее круглой с толщиной около 15-ти мм;
  • лист из стали толщиной 2 мм;
  • болты М6 с гайками.

Угольник для сварки с отключением.

Советы и этапы изготовления сварочного угольника следующие:

Это устройство лучше всего делать из стали вручную, с помощью болгарки или лазера. Главное – выпилить шаблоны с чрезвычайно точными углами на рабочей плоскости. Шаблонов должно быть два. Их размер должен быть больше диаметра магнита

Особое внимание уделяем размеру и шлифовке углов – от этого будет зависеть качество вашего угольника. Хорошо отшлифовать не помешает всю поверхность: если останется ржавчина или какие-либо дефекты, снизится сила действия магнита.
Магнит будет притягивать к себе любой металлический мусор в виде опилок или стружек

Избавиться от этого можно с помощью проставки – специальной детали из манеры, которая должны быть немного меньше по периметру, чем сам стальной уголок. Такая проставка добавит держателю дополнительную жесткость, что вам не помешает. В ней проделывается специальное сквозное отверстие.
Магнит может быть разной формы. Его помещают внутрь. Он ни в коем случае не должен выступать за края стальных пластин. Для его фиксации нужно сделать четыре отверстия: одно посередине и остальные три – по краям.
Финальный этап сборки – аккуратное складывание слоев нашего «бутерброда», которые можно зафиксировать или клеем, или металлическими заклёпками. Самым надежным способом будут болты М6. Гайки следует поместить не только на концы болтов, но и между слоями. Хвостики болтов, выступающие на гайки, нужно обрезать болгаркой.

Следует помнить о свойствах магнита. Если вы поместили в угольник обычный, а не жаростойкий ферритный экземпляр, то под действием высоких температур он может утратить свои свойства. Об этом нужно помнить и контролировать.

Во время проведения сварочных работ небольших металлических деталей бывает непросто удержать их в неподвижном состоянии. Для фиксации элементов в этом случае сварщику наиболее часто приходится прибегать к применению дополнительных механизмов и приспособлений, чтобы во время детали не смещались.

Применение тисков и струбцин позволяет отлично справляются с этой задачей, но основной недостаток таких изделий заключается в необходимости осуществлять большое количество дополнительных движений для установки детали в статичном положении. А также в невозможности зафиксировать детали под определённым углом.

Магнитный держатель для сварки лишён таких недостатков, поэтому если часто приходится осуществлять сваривание деталей таким образом, то рекомендуется приобрести или изготовить самостоятельно данное устройство.

При выполнении сварочных работ наиболее часто используются магнитные приспособления следующих конструкций.

Угловые: постоянного действия

Преимуществом этой модели угольников является возможность быстрой фиксации свариваемых деталей на 6 положений. Приспособление состоит из 2 пластин с расположенным между ними мощным магнитом.

Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести держатель с возможностью регулировки.

Отключаемые

Отключаемый магнитный держатель для сварки представляет устройство, в котором магнитное поле можно нейтрализовать с помощью поворотного рычага.

Такие устройства стоят в несколько раз дороже обычного угольника, но благодаря функции отключения пользоваться изделием проще и комфортнее.

Также отключаемые модели можно легко очистить от металлической стружки и других мелких деталей.

Смотрите интересное видео, где человека рассказывает про самодельный отключаемый магнит для сварки:

Магнитный держатель для сварки своими руками

Нам понадобится:

  1. Листовой металл (1-3 мм);
  2. Магниты;
  3. Сухая доска;
  4. Крепеж.

Прежде всего, стоит разобраться со схемой будущего изделия. Для начала лучше использовать монолитные конструкции. Шаблоны можно найти в интернете или создать его под собственные нужды. Прикладываем шаблон к листовому металлу и вырезаем две одинаковых заготовки

При этом очень важно сохранить их геометрию

Заготовки из листа алюминия

Следующий шаг – подготовка центральной части магнита. Для этого мы выпиливаем по форме металлических пластин кусок дерева, но не полностью повторяем размер, а отступаем от краев настолько, чтобы после сборки магнит был заглублен между стальными пластинами на пару миллиметров. Его толщина должна быть на 1-2 мм больше, чем ширина магнитов.

Выпиливаем шаблон из дерева

Внешняя часть изделия готова, теперь нужно сделать внутренность. Здесь следует отталкиваться от магнитов. Их мы будем располагать между пластинами так, чтобы толщина была в пределах 10 – 50 мм. Лучше всего использовать круглые магниты с отверстием внутри, называются “магнит под саморез”, но для работы подойдут и другие, которые следует предварительно обработать и подготовить отверстия для крепления.

Прикручиваем магниты с помощью саморезов

Последний этап – просверливание отверстий и сборка. Прежде всего крепим стальные пластины с двух сторон деревянной заготовки, а в пазы крепим магниты. Изделие готово – можно испытывать наш магнитный угольник для сварки.

Проверка геометрии магнита

Во время проведения сварочных работ небольших металлических деталей бывает непросто удержать их в неподвижном состоянии. Для фиксации элементов в этом случае сварщику наиболее часто приходится прибегать к применению дополнительных механизмов и приспособлений, чтобы во время детали не смещались.

Применение тисков и струбцин позволяет отлично справляются с этой задачей, но основной недостаток таких изделий заключается в необходимости осуществлять большое количество дополнительных движений для установки детали в статичном положении. А также в невозможности зафиксировать детали под определённым углом.

Магнитный держатель для сварки лишён таких недостатков, поэтому если часто приходится осуществлять сваривание деталей таким образом, то рекомендуется приобрести или изготовить самостоятельно данное устройство.

При выполнении сварочных работ наиболее часто используются магнитные приспособления следующих конструкций.

Угловые: постоянного действия

Преимуществом этой модели угольников является возможность быстрой фиксации свариваемых деталей на 6 положений. Приспособление состоит из 2 пластин с расположенным между ними мощным магнитом.

Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести держатель с возможностью регулировки.

Отключаемые

Отключаемый магнитный держатель для сварки представляет устройство, в котором магнитное поле можно нейтрализовать с помощью поворотного рычага.

Такие устройства стоят в несколько раз дороже обычного угольника, но благодаря функции отключения пользоваться изделием проще и комфортнее.

Также отключаемые модели можно легко очистить от металлической стружки и других мелких деталей.

Смотрите интересное видео, где человека рассказывает про самодельный отключаемый магнит для сварки:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
