Маркировка резины

Размеры покрышек

Если вы решили купить новые шины и не знаете, как выбрать среди них наиболее подходящие, то эта статья для вас. Мы собрали всю самую необходимую информацию о том, что обозначают все эти цифры и буквы на покрышках. И первое, что мы рассмотрим, это расшифровка маркировки шин – три параметра вида ***/**/R** .

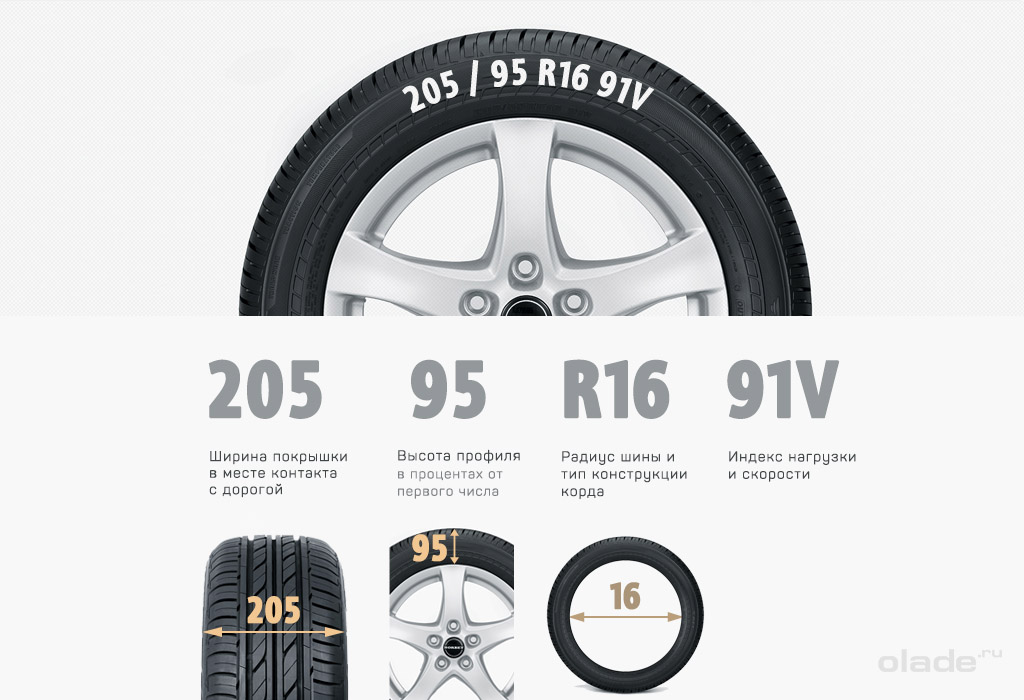

Первая трёхзначная цифра – это ширина покрышки в месте контакта с дорогой. Чем больше это число, тем больше площадь контакта – такие покрышки отлично подходят для спортивного стиля езды, поскольку большое пятно контакта повышает устойчивость и манёвренность вашего автомобиля. Но, помимо этого параметра, на устойчивость влияет высота профиля – для спортивного стиля езды она должна быть как можно меньше. В остальных случаях (небольшая ширина, высокий профиль) резина претендует на внедорожные качества при условии, что на ней имеется соответствующий протектор.
Вторая двухзначная цифра – это высота профиля в процентах от первого числа. Например, обозначение 180/60/R15 говорит о том, что высота профиля составляет 108 мм (рассчитываем 60% от 180 мм). Чем больше эта процентная величина, тем мягче будет резина и выше будут её внедорожные свойства на глубоких мягких грунтах. Чем меньше эта процентная величина, тем более жёсткой будет резина и, если вы хотите продлить ресурс ходовой части вашего автомобиля, имеет смысл брать более высокие покрышки.
Третий параметр, состоящий из одной буквы и двух цифр, означает радиус шины и тип конструкции корда. Прежде чем делать выбор в пользу определённого радиуса, нужно ознакомиться с рекомендациями завода-изготовителя по данному параметру. В противном случае вы имеете все шансы на то, что резина попросту не влезет в колёсные арки или будет задевать их при поворотах. Что касается буквы, то «R» говорит о радиальной конструкции корда

Учитывая то, что второй тип конструкции «D» (диагональный) уже практически не производится, то на букву можно попросту не обращать внимание.

Что еще можно узнать из маркировки?

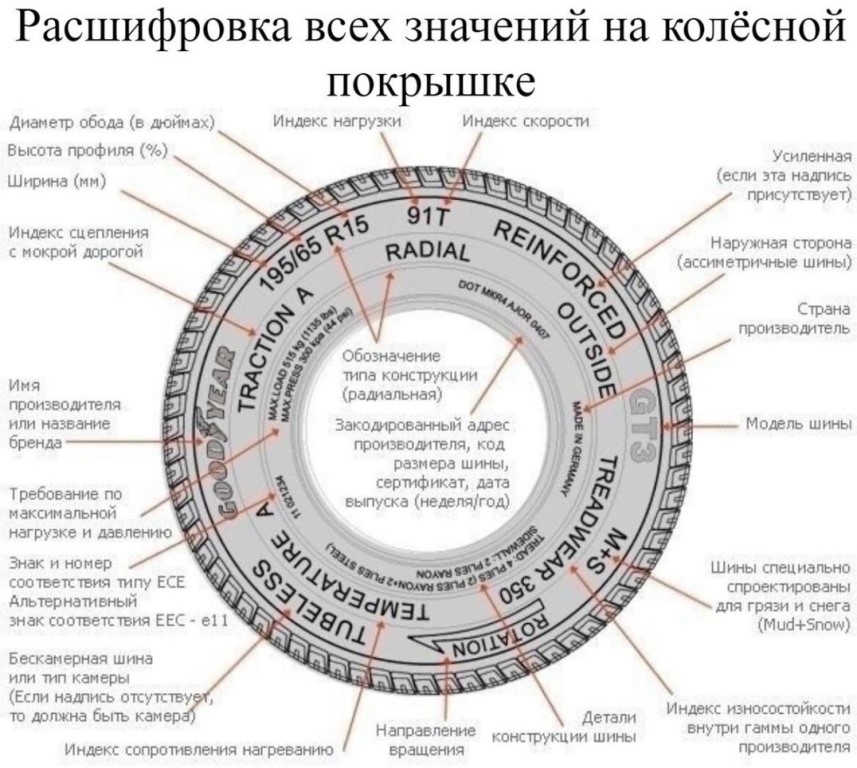

Кроме выше описанного кода, указывается еще и дополнительная информация – она включает в себя фирму-производителя, дату изготовления, назначение и т.д. Например, расшифровка латинских букв «TL» показывает, что автомобильная шина бескамерная, а «FR» свидетельствует о наличии защиты обода дисков. Если вы нуждаетесь в усиленных покрышках, отличающихся повышенной грузоподъемностью, то на их поверхности должны быть нанесены «RF» или «XL».

А вот буква Е внутри окружности свидетельствует о надежности товара, так как он выполнен в соответствии с европейскими стандартами безопасности. Если речь идет об американских стандартах, то увидите следующую символику – «DOT». Также есть отличия в маркировке летних шин, зимних и всесезонных. Зимняя универсальная резина обозначается символом «M+S», что в переводе «грязь + снег». А вот всесезонные имеют аббревиатуру «AW» либо «AS», что переводится как «любая погода» и «все сезоны» соответственно. Некоторые фирмы вместо буквенной символики отдают предпочтение символам-рисункам – снежинка, солнышко или же дождь. В этом случае несложно разобраться, что чему соответствует.

С особым вниманием относитесь к установке дождевых покрышек. На их поверхности нанесена стрелка, указывающая необходимое направление движения колеса

Если же его установить неправильно, то поток воды будет попадать под шину, а не удаляться из-под нее. Абсолютно на всей резине ставят дату изготовления, ведь она имеет свойство стареть, поэтому нам необходимо знать, в каком году был выпущен товар.

Итак, дата обозначается трехзначным или четырехзначным числом. Первые цифры показывают неделю, а последние – год выпуска. Например, номер 349 говорит о том, что продукт выпущен на 34 неделе в 2009 году. Маркировка грузовых шин осуществляется аналогично, но есть некоторые особенности. Первую позицию могут занимать числа, разделенные точкой, например, «11.00». 11 – ширина профиля в дюймах, а 00 говорит о том, что покрышка полнопрофильная и предназначена для грузовых машин. Индекс скорости дополняется следующими обозначениями: E – 70, F – 80, G – 90, J – 100, K – 110 км/ч.

Что означает XL в маркировке шин

Маркировка шин XL (Extra Load, большая загрузка) указывает на то, что это усиленная шина. Индекс нагрузки увеличен на три единицы по сравнению со стандартными шинами в таком же типоразмере.

Если иначе, даже с индексом нагрузки 92 и маркировкой XL, вместо 630 кг. такая шина выдержит 690 кг. Данные покрышки имеют усиленную боковину и более прочную конструкцию, что позволяет эксплуатировать резину в условиях более сильных нагрузок.

Направленная и ненаправленная резина, бескамерные шины и другие обозначения

Прежде всего, на шинах можно встретить надписи Inside и Outside. Такая маркировка указывает на ассиметричные шины, при их установке на диск нужно следить за тем, какая сторона покрышки наружная и внутренняя. Надпись Outside должна быть снаружи, тогда как Inside внутри.

Надпись Rotation и/или  значок в виде стрелки на боковине показывает направление вращения шины, если такая шина направленная. При установке таких покрышек необходимо учитывать, что колесо должно вращаться только в том направлении, куда указывает стрелка. В противном случае резина может шуметь, сильно изнашивается, изменяются эксплуатационные характеристики.

Если рассматривать покрышки с камерой и без, отдельного внимания заслуживают Tubeless шины, что значит бескамерная шина. Если такой надписи нет, шина должна использоваться вместе с камерой. Дополнительно может присутствовать надпись Tube Type, также указывающая на необходимость использовать камеру.

При выборе зимней резины нужно обращать внимание и на Studless шины (перевод «без шипов»). Фактически, это значит, что шина не подлежит ошиповке.  В то же самое время шины с надписью Studdable  можно оснащать шипами

 В то же самое время шины с надписью Studdable  можно оснащать шипами.

Надпись Max Pressure и цифровое обозначение указывает на то, какое максимальное давление допускается в данной шине, а надпись Max Load позволяет определить максимально допустимую нагрузку в кг. на колесо.

Усиленные покрышки обозначаются надписью RF (Reinforced). Также усиленная шина может иметь в маркировке литеру «С» после обозначения типоразмера (например, 205/85 R16C). Это говорит о том, что шина грузовая. Radial указывает на радиальную конструкцию шины, надпись Steel говорит о том, что в конструкции используется металлический корд.

Шины RSC или шины RunFlat (RunFlat System Component) представляют собой особые покрышки, на которых можно продолжить движение даже в том случае, если давление в шине полностью упало в результате прокола или пореза.

Допускается движение со скоростью не более 80 км/ч на расстояние до 150 км. Разные производители могут использовать различные обозначения для данной технологии (RFT, SSR, RunOnFlat, Run Flat, ZP и т.п.)

Надпись Temperature с литерами А, В, С указывают на то, насколько шина устойчива к нагреву при езде с высокой скоростью. Маркировка покрышки литерой А говорит о лучшем результате, тогда как C худший показатель. Точно такими же литерами А, В и С маркируется Traction, что отображает эффективность торможения шины на влажной дороге.

Среди дополнительных обозначений на шинах можно выделить Treadwear. Маркировка указывает на расчетный пробег шины по стандартам и тестам, которые проводятся в Америке.

Обозначение TWI (Tread Wear Indiсatоrs) является индикатором износа протектора (иногда индикатор со стрелкой). Такие указатели находятся в нескольких местах по окружности шины, указывая на минимально допустимую высоту протектора.

Сам индикатор износа шины является выступом, высота которого 1.6 мм. Это и есть минимально допустимая величина протектора легковых авто. Такой индикатор расположен в глубине протектора, обычно его располагают в канавках водоотвода шины.

Также на шине можно увидеть обозначение DOT, где закодирован производитель покрышки, дата выпуска резины в виде недели и года, кодировка размера, сертификация и т.д.

Если видна литера E, заключенная в круг, тогда такая шина соответствует требованиям и стандартам ECE (требования европейские). Обозначение DOT указывает на то, что шина соответствует стандарту качества в США.

Сфера применения резины и технология переработки

В наши дни без применения резины не обходиться ни одна отрасль промышленности, строительства, медицины и пр. Статистика утверждает, что предприятия по изготовлению резиново-технических изделий выпускают порядка 60 тысяч наименований продукции. В этот перечень входят автомобильные шины для транспортных средств на колесном ходу, армированные и неармированные уплотнители. Кроме того, без резины не обходятся такие отрасли как авиационная, судостроительная и многие другие.

Технологический процесс переработки резины

Некоторые типы резины применяют в качестве изолирующих материалов при производстве кабельной и проводной продукции.

Для чего нужны эти параметры

Проведем расшифровку маркировки на примере покрышки со следующими параметрами: 170/65/R14.

Число 170 означает ширину профиля. Чтобы было понятнее, это ширина покрышки, если бы мы смотрели на авто спереди. Данный параметр должен увеличиваться пропорционально массе автомобиля, так как от нее зависит давление на опору, а значит, сцепление с дорогой. Для всех легковых автомобилей ширина профиля может составлять от 165 до 180.

Многие ошибочно путают число 65 с высотой профиля. На самом деле это процентное отношение его высоты к ширине. Стоит очень внимательно изучить маркировку и подбирать данную величину. Дело в том, что увеличение профиля способствует пропорциональному возрастанию диаметра колеса в целом, что может затруднить осуществление поворота, так как протектор начнет задевать крылья автомобиля.

Символ R говорит о том, что данная покрышка радиальная. Существует два вида шин — радиальные и диагональные, которые отличаются внутренним строением корда. Диагональные применяются для грузовых автомобилей, поэтому их мы рассматривать не будем.

Под числом 14 скрывается маркировка диаметра диска и внутренней посадки покрышки. Если эти размеры не соответствуют вашим, то вы не сможете надеть покрышку на диск, так как они являются самыми главными. Как и в случае с профилем колес, здесь тоже необходимо тщательно подобрать нужный диаметр.

Некоторые шины могут иметь обозначения максимального давления и нагрузки, приходящейся на одно колесо. Этот параметр стоит учитывать, если ваша машина используется для перевозки тяжеловесных грузов. В противном случае, от переизбытка давления покрышка может просто лопнуть.

Существуют покрышки, которые имеют надпись Right или Left. Все дело в том, что их протектор выполнен в виде ассиметричного рисунка, поэтому их установка должна выполняться таким образом, чтобы надписи находились со стороны, указанной на шине. Кроме того, ассиметричность протектора может выражаться и в других надписях, которые подразумевают внутреннюю и наружную сторону резины. Она выражается в надписях Outside – сбоку или Inside – с внутренней стороны колеса.

Другая маркировка касается сезона, в который резину можно использовать. Во многих странах она сильно различается, но в целом можно выделить значок в виде снежинки, который подразумевает то, что шина зимняя, или надпись в виде M+S. Всесезонные покрышки имеют надпись M&S. Кроме того, всесезонные покрышки могут иметь английскую надпись All Season.

На некоторых шинах могут иметься классы термической устойчивости, которые разрешают или запрещают передвижение на такой покрышке с большой скоростью. Этот класс разделяется на три типа – A B C. Класс А является самым термостойким и позволяет передвигаться на очень больших скоростях, а С как раз, наоборот, запрещает ездить слишком быстро. Соответственно В является промежуточным. Кроме того, эти буквы могут означать и способность шины к торможению на влажном дорожном покрытии, однако перед обозначением классности будет стоять слово traction.

Последняя надпись, которую можно встретить на боковине многих шин – это reinforced. Это значит, что она усиленная, но чаще всего, такая маркировка присутствует на грузовых покрышках, размеры которых значительно превышают легковые. Тем не менее, многие легковые пикапы также могут комплектоваться усиленными шинами.

Пожалуй, это все обозначения, которые можно встретить на покрышке своего автомобиля. Помните, что размеры – далеко не главный критерий выбора, а для езды по различным условиям требуются соответствующие покрышки.

Способы расшифровки маркировки на шинах

Попробуем расшифровать типоразмер на примере маркировки зимней автомобильной шины Gislaved Nord Frost 200. Модель имеет следующий код – 205/65 R16 95T XL:

  • 205 – указывает на ширину профиля, которая измеряется в мм;
  • 65 – означает высоту профиля, она выражается в процентах от его ширины (если этот параметр не промаркирован, по умолчанию он равен 80-82%);
  • R – указывает на изделие с радиальной конструкцией (диагональный корд будет обозначен литерой D);
  • 16 – показывает посадочный диаметр покрышки на колесный диск;
  • 95 – указывает на идентификатор максимальной нагрузки на одно колесо, в приведенном примере это 690 кг;
  • T – устанавливает индекс допустимой скорости, в этом коде она равна 190 км/ч;
  • XL – информирует об усиленной конструкции покрышки: такая модель может выдержать нагрузку на 3 единицы больше, чем аналогичные изделия, не помеченные данным маркером.

Специализация шин и условия эксплуатации.

На каждой шине в обязательном порядке указывается ее специализация, то есть предназначение и условия эксплуатации, основных вариантов несколько:

  • снег и грязь – M&S , M+S или надпись Mud and Snow;
  • грязевая покрышка – M/Т или надпись Mud Terrain;
  • зимняя – пиктограмма снежинки или надпись Winter;
  • дождевая покрышка – надписи Rain (дождь), Aquatred, Aqua, Aquacontact, а в ряде случаев и Water (вода) или пиктограмма зонтика – как правило, летняя шина с повышенной сопротивляемостью аквапланированию;
  • всесезонная – обозначается All Season, A.G.T. или AS, может быть предназначена для определенного региона, например, All Season North America (всесезонка для Северной Америки), встречается также Road+Winter или R+W;
  • универсальная – AW, или надпись Any Weather, может использоваться в любую погоду.

Американская маркировка

Существуют две маркировки американских автомобильных шин. Первая похожа на европейскую, лишь перед типоразмером стоит буква «P» (для легкового вида транспорта) либо «LT» (лёгкий грузовик). Вторая маркировка колёс существенно отличается от европейской.

В качестве примера, 31х10.5 R15, где:

  • 31 — внешний диаметр;
  • 10.5 — ширина;
  • R — изделие радиальной конструкции;
  • 15 — внутренний диаметр.

Если не считать того, что все это в дюймах, то американская маркировка логичная, более понятная, отличаясь от европейской, где непостоянна высота профиля покрышки и зависит от ширины окружности изделия.

А здесь все просто: первая цифра – внешний диаметр, вторая – ширина, а третья – внутренний диаметр.

Цветные метки для маркировки

Желтая маркировка в виде круглой или треугольной метки на боковине говорит о самом легком месте на покрышке. В процессе монтажа новой резины на диск, желтая метка должна совмещаться с наиболее тяжелым местом на диске. Из данного видео, вы узнаете, зачем устанавливают на шины цветные метки.

Это обычно то место, где производится крепление ниппеля. Это служит для улучшения балансировки колеса. На шинах с пробегом такая желтая маркировка не столь актуальна, так как при износе смещается её баланс.

Красная маркировка в виде красной точки говорит о месте максимальной силовой неоднородности. Ее проявление связано с соединениями различных слоев резинового материала при изготовлении. Такие неоднородности – нормальное явление, они имеются у всех шин.

Но красными точками обычно помечаются только шины, идущие на первичную комплектацию авто, т.е. когда авто только выходит с завода. Такая красная метка должна совмещаться с белыми метками на дисках, обозначающими ближайшее место к центральной части колеса.

Это делается с той целью, чтобы максимальная неоднородность минимальным образом сказывалась при движении

При обычном шинном монтаже не рекомендуется обращать внимание на красную маркировку, руководствоваться стоит только желтой меткой, производя совмещение её с ниппелем

Маркировка в виде штампа с цифрой белого цвета – номер инспектора, проводящего финальный осмотр автомобильных колёс на заводе-изготовителе. Цветные полоски делаются, чтобы удобнее было “опознавать” автомобильную шину на складе.

Все модели покрышек и их различные типоразмеры имеют разную маркировку. Поэтому, когда готовые изделия стоят на складах, то сразу видно, что определенная стопка имеет один типоразмер и модель. Никакая другая смысловая нагрузка этих цветных полосок на шине не предусмотрена.

Дополнительная информация, которая указывается в маркировке на боковине автошины:

  • XL либо Extra Load — усиленная шина;
  • M+S – шины всесезонные либо зимние;
  • All Season либо AS — шины всесезонные;
  • Aw (Any Weather) — какая-либо погода;
  • Пиктограмма * (снежинка) — использование в суровых зимних условиях;
  • Outside и Inside — шины ассиметричные;
  • RunFlat, RSC — это покрышки, на которых возможно продолжать движение на авто со скоростью не больше 80 км/ч в момент падения давления в шине;
  • Rotation или же стрелка – направленная шина;
  • Tubeless — шина бескамерная;
  • Tube Type — покрышка должна обязательно эксплуатироваться лишь с камерой;
  • Max Pressure — оптимально допустимое давление в шине;
  • Max Load — оптимально допустимая нагрузка отдельно на каждое колесо авто;
  • Reinforced или RF – усиленная шина с 6 слоями. Буква С обозначает грузовую шину с 8 слоями;
  • Radial – автошина радиальной конструкции;
  • Steel – присутствие металлического корда в конструкции шины;
  • Буква E (в кружочке) — соответствие шины европейским требованиям ECE;
  • DOT — американский стандарт качества;
  • Temperature А, В или С — указание термостойкости авторезины при высоких скоростях;
  • Traction А, В или С – торможение шины на влажном полотне дороги;
  • Treadwear — ожидаемый километраж пробега;
  • TWI – указатели износа протектора автошины.

На маркировке можно узнать и дату изготовления шины.

Дата изготовления написана в виде 4-х цифр в овале (к примеру, 1805) — первые 2 цифры – это неделя изготовления, а следующие 2 — год изготовления (в примере это апрель 2005 г).

Маркировка шин и расшифровка их обозначений

Маркировка на шине

Обозначения на шинах отмечаются производителем на ее боковой части. При этом маркировка присутствует на всех покрышках. А соответствует она международному стандарту, являющемуся общепринятым. На шинах применяются следующие надписи:

  • данные о производителе;
  • размерность и ;
  • индекс скорости и индекс нагрузки шин;
  • дополнительные сведения.

Рассмотрим маркировку шин для легковых автомобилей и их расшифровку на примере каждого параметра.

Данные о производителе

На шине обязательно должны присутствовать сведения о стране изготовления, фирме-производителе или названии бренда, дата производства, а также название модели.

Размерность шин и их конструкция

Обозначение размерности шины

Размерность на резине может быть обозначена таким образом: 195/65 R15, где:

  • 195- ширина профиля, выражающаяся в миллиметрах;
  • 65 – высота профиля, указываемая в процентах относительно ширины профиля шины;
  • 15- диаметр обода, выражающийся в дюймах и измеряющийся от одного внутреннего края покрышки до другого;
  • R- буква обозначающая тип конструкции шины, в данном случае радиальная.

Радиальная конструкция характеризуется тем, что нити корда идут от борта к борту. В случае расположения последних под углом, т.е. когда один слой нитей идет в одну сторону, а другой – в противоположную, конструкция будет иметь диагональный тип. Обозначается этот тип буквой D или вообще не имеет никакого обозначения. Буква B говорит о диагонально-опоясывающей конструкции.

Индекс скорости и индекс нагрузки шин

Индекс скорости шин указывается латинскими буквами и обозначает максимальную скорость, которую сможет выдержать шина. В таблице приведены значения индексов, соответствующие той или иной скорости.

Индекс скоростиМаксимальная скорость
J100 км/ч
K110 км/ч
L120 км/ч
M130 км/ч
N140 км/ч
P150 км/ч
Q160 км/ч
R170 км/ч
S180 км/ч
T190 км/ч
U200 км/ч
H210 км/ч
V240 км/ч
VR>210 км/ч
W270 км/ч
Y300 км/ч
ZR>240 км/ч

Индекс нагрузки шин обозначается цифрами, каждая из которых имеет свое числовое значение. Чем оно выше, тем большую нагрузку может выдержать шина. Индекс нагрузки шин следует умножать на 4, так как нагрузка указывается только для одной шины автомобиля. Расшифровка маркировки шин по этому показателю представлена индексами в пределах значений от 60 до 129. Максимальная нагрузка в этом диапазоне колеблется от 250 до 1850 кг.

Дополнительные сведения

Индикатор аквапланирования

Существуют и другие показатели, которые указывают на ту или иную характеристику шины и могут наноситься не на все шины. К ним относятся:

  1. Маркировка камерной и бескамерной шины. Обозначается соответственно TT и TL.
  2. Обозначение сторон, на которые устанавливаются покрышки. Если есть строгое правило установки шин только на правую или левую сторону, то на них наносятся обозначения Right и Left соответственно. Для шин с ассиметричным рисунком протектора применяются надписи Outside и Inside. В первом случае боковину нужно установить с наружной стороны, а во втором – она устанавливается внутрь.
  3. Маркировка для всесезонных и зимних шин. Если на шинах имеются обозначения в виде «M+S» или «M&S», то они предназначены для эксплуатации в зимний период или в условиях грязи. Всесезонная резина маркируется как “All Season”. Рисунок снежинки говорит об ограничении эксплуатации шин только зимой.
  4. Интересно обозначается дата выпуска – тремя цифрами, которые означают номер недели (первая цифра) и год выпуска.
  5. Термостойкость автомобильной шины на больших скоростях определяется тремя классами: А, В и С – от высокого до низкого значения. Способность торможения шины на мокрой дороге обозначается как “Traction” и также имеет три класса. А степень сцепления на дороге имеет 4 класса: от наилучшего до худшего.
  6. Индикатор аквапланирования – еще один любопытный показатель, обозначающийся на протекторе значком зонтика или капли. Шины с таким рисунком предназначены для передвижения в дождливую погоду. А индикатор показывает, до какой остаточной глубины протектора шина не потеряет контакт с дорогой в связи с возникновением между ними прослойки воды.

Переработка изделий из резины

Скачкообразное развитие автомобильной промышленности привело к появлению такой проблемы как вторичная утилизация автомобильных покрышек. Действительно, количество покрышек, которые заменяют ежедневно, вряд можно подсчитать. Это привело к появлению целой отрасли, которая занимается переработкой автомобильной резины. До недавнего времени эта сфера производственных услуг была в России не слишком развита. На сегодня к нам поставляют множество оборудования, которое уже поработало на территории других стран, в том числе в США, Китае и пр.

Использование такого оборудования было связано с определенными сложностями. Дело в том, что отечественные шины существенно отличаются от автомобильных покрышек, поступающих с импортными автомобилями.

Нормативные требования и стандарты надписей маркировки


Существуют обязательные требования к маркировке обувки. Так, шины для легковых автомобилей в обязательном порядке содержат информацию о производителе. Как правило, крупным буквами на внешней стороне колеса указывается компания производитель, а также наименование модели шины. В обязательном порядке следует указать дату изготовления автопокрышки, соответствие стандартам безопасности и международным ГОСТам.

Год выпуска резины можно определить по четырехзначному числу, нанесенному ближе к центру изделия. Первые две цифры обозначают неделю, а последние – указывают на год производства. К примеру, число 2009 говорит о том, что резина произведена на 40-й неделе 2009-го года. Дополнительно некоторые компании присваивают своим изделиям собственные обозначения, о которых мы поговорим подробно.
