Метчикодержатель. Универсальный, т-образный или сделать своими руками?

Нижнее колено штанги

Идем в ближайший Леруа Мерлен и за 100 рублей покупаем алюминиевую трубу прямоугольного сечения 10*20 мм. Обмазываем ее любой консистенткой (солидолом или чем-то похожим), обматываем пищевой пленкой и болванка готова.

Далее надо прикинуть, какого размера нужно вырезать полотно из стеклохолста. Для нижнего колена штанги металлоискателя достаточно сделать стенки толщиной 2 мм. Опытным путем было установлено, что толщина одного листа стеклохолста – 0.15 мм.

Несложные математические подсчеты показывают, что надо взять лист длиной 88 см. Ну а ширина листа равна длине нашего будущего колена, т.е. 62 см.

Отрезаем нужный лист и мотаем его на нашу болванку, равномерно промазывая эпоксидным клеем.

Чтобы заранее узнать, сколько понадобится клея, нужно расчитать объем, который он должен будет заполнить:

V = (2.2см * 1.2см – 2.0см * 1.0см) * 62см = 39.68 мл

Если у вас тоже стеклохолст, то я вам сочувствую то смолы готовьте на весь рассчитанный объем. А если у вас нормальная стеклоткань, то клея можно взять меньше процентов на 30.

Кстати, эпоксидку лучше готовить с некоторым запасом (10%) – пусть лучше лишняя смола выдавится, чем ее чуть-чуть не хватит.

Несмотря на то, что после изготовления штанги я буду красить ее в черный цвет, клей я тоже решил немного подкрасить. Чтобы материал, из которого сделана штанга, был прокрашен во всю свою толщину. Для этого я заюзал первое, что подвернулось мне на глаза – черную эмаль ПФ-115.

Вообще, не рекомендую окрашивать эпоксидную смолу таким образом. Во-первых, она потом долго воняет, а после застывания, поверхность изделия становится как бы слегка маслянистой. Если потом потребуется что-то наклеить/подклеить, то смола уже не так хорошо прилипает. Поэтому лучше применять какой-нибудь пигментный краситель, например, тот же анилиновый черный (которым тряпки красят в текстильной промышленности).

Когда будете мотать полотно стеклоткани (стеклохолста) на оправку, вам обязательно покажется, что клея не хватает. Так вот, не верьте этому, это иллюзия. На самом деле, когда вы сожмете намотанную стеклоткань до расчетной толщины стенок, смола заполнит весь отведенный для нее объем и пропитает всю стеклоткань полностью, вытеснив воздух. Простая арифметика!

Косяк может произойти только в том случае, если вы не дожмете стенки до нужной толщины, тогда клея действительно может не хватить (вот почему я рекомендовал готовить смолу с некоторым запасом). К слову сказать, у меня такое один раз было. Я пожадничал клея и в итоге он не смог пропитать весь стеклохолст, остались белые заплешины:

Материал в этих местах легко продавливается и хрустит, как вафелька.

Чтобы наружные грани нашей будущей трубы получились ровными и гладкими, надо ее сверху обложить ровными дощечками и как следует прижать. Дощечки надо предварительно обклеить скотчем, иначе они намертво приклеятся. Думаю, наиболее подходящий материал для этих целей – это ДСП (полки и дверцы от старых шкафов, которые постоянно везде валяются без дела).

Для себя я соорудил монструозную конструкцию из досок и шпилек с барашками.

Кстати, на предыдущем фото как раз видно, что стеклохолст совершенно не пропитан смолой. И вроде бы клея совсем мало. Но, как я уже говорил выше, это не так. После того, как мы как следует закрутим гайки, все будет норм. Даже излишки смолы появятся.

Ждем, когда смола отвердеет и извлекаем полученную заготовку на свет божий. Удаляем облой и лишние наплывы.

Можно ли изготовить метчикодержатель самостоятельно?

Изготовление метчикодержателя своими руками – процесс весьма трудоёмкий. Его можно облегчить, если попытаться восстановить имеющееся, но изношенное приспособление: ведь потеря размеров сухарных планок обычно происходит гораздо быстрее, чем у остальных деталей. Перед работой следует оценить прочность корпуса, особенно, если он изготовлен не из стали, а из литого алюминиево-магниевого или цинкового сплава. Наличие микротрещин – преграда непреодолимая.

Если корпус находится в хорошем состоянии, то дальнейшие работы ведутся в следующей последовательности:

1. Проектируются и изготавливаются две сухарные планки под зажим метчика, который соответствует параметрам ГОСТ 3266 или DIN Одна планка выполняется сплошной (она будет неразъёмной), а вторая снабжается отверстием под регулировочный винт.
2. Из среднеуглеродистой стали типа сталь 45 вытачивается подвижная ручка, на противоположном конце которой устраивается сплошная насечка. Посредине насечки сверлится отверстие под вращающую рукоятку.
3. В боковой части корпуса выполняется резьбовое отверстие под фиксирующий гужон (он не должен быть крупнее М3,5).
4. При необходимости изготавливаются сменные удлинители, которые пригодятся, если предстоит нарезать глубокую резьбу в деталях из закалённой стали. По соображениям безопасности, удлинитель должен быть выполнен из цементуемой стали типа сталь 20 или из высокоуглеродистой пружинной стали марки 60С2.

Неразъёмный метчикодержатель изготовить своими руками значительно проще. В призматической вставке, размеры которой соответствуют отверстию корпуса метчикодержателя, фрезеруется квадрат 8×8, а для ручек приспосабливается любой некалёный стальной стержень (и в этом случае не забываем о поверхностных насечках!).

Цены на поворотные метчикодержатели отечественного производства (бренд Matrix) с трещоткой варьируются в пределах 500…800 руб. (в зависимости от размера посадочной части). Цена импортных воротков от торговой марки Stayer (Австрия) стартует от 2500 руб., хотя практически особой разницы в качестве не ощущается.

Если у вас в мастерской или гараже нет практичного держателя для метчика (например, сломался), то его можно легко и достаточно быстро сделать своими руками из доступных подручных материалов.

Как выбрать путевый метчикодержатель, а не китайское барахло.

Если вы решили нарезать внутреннюю резьбу с помощью метчика, то вам понадобится метчикодержатель — приспособление, в которое зажимается метчик. Ведь при нарезке резьбы метчиком идет приличное усилие и нужно крепко держать метчик, чтобы все прошло как нужно и чтобы не «закосить» резьбу

В строительных магазинах ассортимент данных девайсов широк, какой выбрать, на что обращать внимание — все в этой статье. Будет фото, советы по покупке, описание моделей и конечно же цены

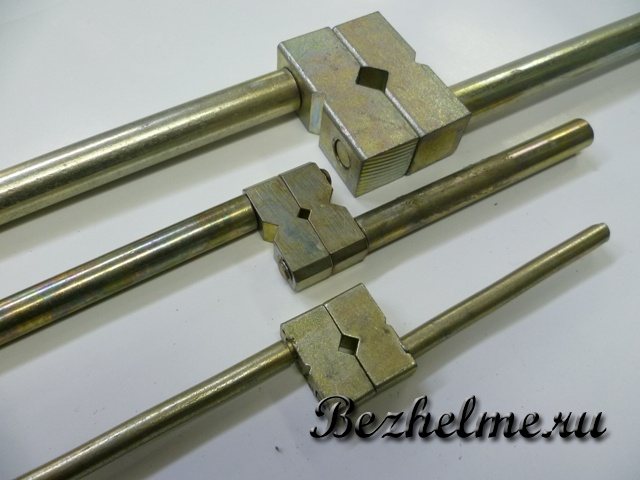

Отечественные метчикодержатели.

Отличаются от импортных недорогих более высоким качеством, цена соответственно тоже немаленькая. Очень часто мне, как продавцу в магазине, видно, что люди, которым нужно нарезать одну-единственную резьбу(например на М6), жалеют денег как на метчик так и на метчикодержатель. Вы конечно же знаете, что отечественный качественный метчик из быстрорежущей стали стоит недешево(по сравнению с китайскими аналогами из углеродистой стали), так что если такой покупатель даже и купит метчик, то денег на метчикодержатель становится уже жалко. Оно и понятно, ведь качественный отечественный метчикодержатель стоит чуть подешевле самого метчика. Поэтому не каждый решается на покупку, а зачем, если надо нарезать одну резьбу — для этого в качестве держателя вполне можно использовать обычный рожковый ключ или разводной. Конечно, придется попариться с нарезкой резьбы, но все-таки зато будет экономия.

Все метчикодержатели подразделяются по размерам. Например, М3-М8(означает, что можно зажать все метчики от 3 до 8 мм), 4-12 или 12-36. То есть они бывают маленькие, средние и большие. Так что берите такой, чтобы зажать нужный размер метчика. На фото различные размеры держателей.

Импортные китайские метчикодержатели

Чаще всего это дешевые китайские модели, стоят недорого. Например, если отечественный М3-М8 стоит 130 рублей, то китайский подобный 50-70. Разница налицо. Хотя и качество также отличается, китайский сделан из порошкового металла(силумин), он не крепкий и если вы приложитесь посильнее, то вполне вероятно, что ваш китайский держатель расколется. Такое случается очень часто. Но для разовых работ чаще всего покупают именно такие, поскольку выполнил работу и положил на полку для лучших времен, денег много не потрачено — неплохой выбор для разовых работ. Как вариант — модели фирмы Stayer, недорогие, для дома потянет. На фото ниже.

Еще на заметку: Любите точить ножи? Тогда однозначно нужно прочитать про заточные бруски

Однако если вы частенько режете резьбу метчиками, то лучше все-таки иметь добротный отечественный метчикодержатель, его хватит надолго, да и работать им не страшно, можно не париться, что он сломается, все-таки сделан из нормального металла, а не из порошковой китайской подделки.

Помимо обычных вариантов в продаже можно встретить реверсивные с трещоткой. Например, фирмы Matrix. Вполне приемлемого качества, для домашних работ. Такие модели предназначены для нарезания «глубокой» резьбы, в тех случаях, когда нет возможности крутить ручками метчикодержателя. Конечно, если резьбу нужно нарезать в узком пространстве, то можно попробовать длинный гаечный метчик, однако не всегда это помогает, поскольку гаечный метчик — он для сквозных отверстий. А что делать, когда нужно нарезать резьбу глухую, не насквозь. Тогда единственный вариант — реверсивная модель, имеет вид удлиненного цилиндра, его можно вставить туда(узкое пространство), где невозможно работать обычным метчикодержателем с ручками в разные стороны. Модель фирмы Matrix имеет 2 размера М3-М8 и М5-М12. Стоимость от 170 до 250 рублей.

Можно ли изготовить метчикодержатель самостоятельно?

Изготовление метчикодержателя своими руками – процесс весьма трудоёмкий. Его можно облегчить, если попытаться восстановить имеющееся, но изношенное приспособление: ведь потеря размеров сухарных планок обычно происходит гораздо быстрее, чем у остальных деталей. Перед работой следует оценить прочность корпуса, особенно, если он изготовлен не из стали, а из литого алюминиево-магниевого или цинкового сплава. Наличие микротрещин – преграда непреодолимая.

Если корпус находится в хорошем состоянии, то дальнейшие работы ведутся в следующей последовательности:

1. Проектируются и изготавливаются две сухарные планки под зажим метчика, который соответствует параметрам ГОСТ 3266 или DIN Одна планка выполняется сплошной (она будет неразъёмной), а вторая снабжается отверстием под регулировочный винт.
2. Из среднеуглеродистой стали типа сталь 45 вытачивается подвижная ручка, на противоположном конце которой устраивается сплошная насечка. Посредине насечки сверлится отверстие под вращающую рукоятку.
3. В боковой части корпуса выполняется резьбовое отверстие под фиксирующий гужон (он не должен быть крупнее М3,5).
4. При необходимости изготавливаются сменные удлинители, которые пригодятся, если предстоит нарезать глубокую резьбу в деталях из закалённой стали. По соображениям безопасности, удлинитель должен быть выполнен из цементуемой стали типа сталь 20 или из высокоуглеродистой пружинной стали марки 60С2.

Неразъёмный метчикодержатель изготовить своими руками значительно проще. В призматической вставке, размеры которой соответствуют отверстию корпуса метчикодержателя, фрезеруется квадрат 8×8, а для ручек приспосабливается любой некалёный стальной стержень (и в этом случае не забываем о поверхностных насечках!).

Цены на поворотные метчикодержатели отечественного производства (бренд Matrix) с трещоткой варьируются в пределах 500…800 руб. (в зависимости от размера посадочной части). Цена импортных воротков от торговой марки Stayer (Австрия) стартует от 2500 руб., хотя практически особой разницы в качестве не ощущается.

Текстильные стропы. Маркировка и грузоподъёмность

Грузоподъёмные траверсы. Работаем с большим грузом.

Как сделать простую прижимную планку

Настраиваемые системы зажимов предоставляют множество вариантов закрепления деталей на столярном верстке. Самая простая конструкция – прижимная планка, фиксируемая скользящими в Т-образных треках болтами.

Напилите полосы фанеры, прибавив 20 мм к указанной на чертеже ширине деталей, чтобы позднее обрезать склеенную заготовку и получить идеально ровные торцы. Для средней части сгодятся фанерные обрезки одинаковой толщины.

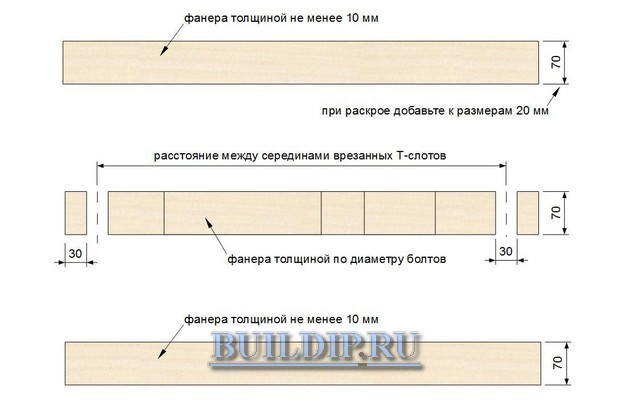

Чертеж заготовок прижимной планки.

Склейте детали, просверлите зенковкой отверстия на удаление 25 мм от краев и закрутите саморезы с обеих сторон. После высыхания клея отпилите заготовку до чистовых размеров циркулярной пилой.

Вырежьте фанерные шайбы диаметром чуть больше ширины прижимной планки.

Аккуратно рассверлите в них отверстия под болты.

Разместите приспособление на поверхности столярного верстака, наденьте шайбы и закрутите гайками барашкового типа.

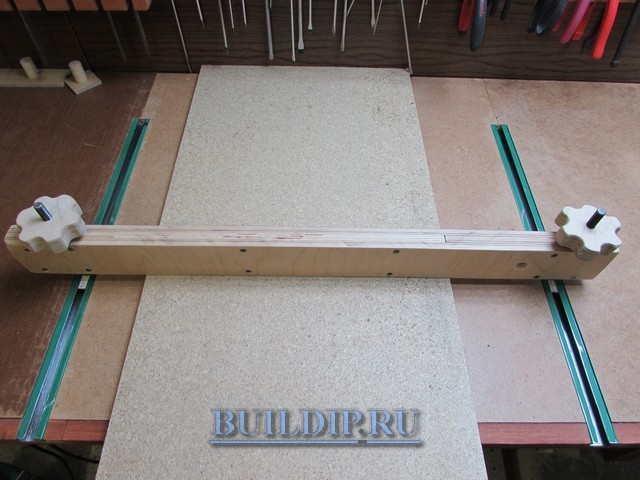

Прижимная планка отлично подходит для удерживания больших заготовок, а также в качестве бокового упора, вдоль которого можно направлять инструмент, например, при фрезеровании продольного паза.

Эффективный метчикодержатель своими руками: оригинальное решение

› Станки и инструменты

Как сделать метчикодержатель своими руками

Нужно нарезать резьбу, а под рукой нет воротка? Не расстраивайтесь. За полчаса вы при наличии подходящих деталей сможете сделать метчикодержатель своими руками. Тратить время на поход в магазин не придется. В этой статье мы в деталях расскажем, как изготовить самодельный вороток в домашних условиях.

Как сделать метчикодержатель своими руками

Чтобы сделать метчикодержатель своими руками в домашних условиях, вам понадобятся следующие инструменты.

Сверла по металлу.

Фотография №2: инструменты для изготовления самодельного метчикодержателя

Пошаговая инструкция по изготовлению самодельного воротка (метчикодержателя)

Для изготовления самодельного воротка (метчикодержателя) действуйте по следующей схеме.

Подберите сверла по металлу для подделывания в гайке-муфте отверстий под хвостовики метчиков. Для этого используйте штангенциркуль.

Фотография №3: метчикодержатели и подобранные сверла

Сделайте разметку под отверстия. Не располагайте их слишком близко друг к другу. Наметьте центры при помощи кернера. Зажмите заготовку в тисках и просверлите отверстия.

Фотография №4: сверление отверстий

Фотография №5: удлинение внутренней резьбы торцевых отверстий гайки-муфты.

Вкрутите болты с обеих сторон. Самодельный метчикодержатель на 3 метчика готов.

Фотография №6: готовый самодельный метчик

Повысить надежность фиксации метчиков в воротке можно несколькими способами.

Во-первых, необходимо равномерно затягивать болты, удерживая метчик в строго вертикальном положении.

Во-вторых, можно установить две контргайки и затягивать их при фиксации метчика рожковым ключом.

Фотография №7: самодельный метчик с контргайками

В-третьих, для надежного крепления хвостовиков можно использовать болты с канавками. Для их проделывания подойдет болгарка или напильник. Необходимый угол канавок — 90°.

Фотография №8: верхняя часть болта с канавкой для фиксации хвостовика метчика

Есть также несколько способов сделать самодельный вороток более удобным для использования. Выступающие резьбовые части болтов можно спрятать под термоусадочные или резиновые трубки, а острые грани головок — закруглить при помощи болгарки или на наждачном станке.

Метчики — это специальные приспособления, предназначенные для нарезания и калибровки внутренних резьб. Ниже мы рассмотрим все особенности этих металлорежущих инструментов. Прочитав статью, вы получите ответы на следующие вопросы.

С необходимостью вытащить сломанный метчик из сквозных или глухих отверстий иногда сталкиваются даже опытные мастера. В этой статье мы опишем способы решения данной проблемы.

В этой статье мы ответим на вопрос, что можно сделать из сверла по металлу? Из этих инструментов умельцы делают ножи и иные полезные инструменты и приспособления.

Какой выбрать метчик, если перед мастером стоит задача просверлить отверстия с внутренней резьбой для восстановления шпилек, гаек, сорванных болтов и проведения аналогичных работ? Предлагаем следовать рекомендациям — учесть описанные ниже параметры.

Метчик — основной инструмент для нарезания внутренних резьб.

Сообщества › Сделай Сам › Блог › Метчикодержатель

Всем доброго дня. Сегодня я решил изготовить “Метчикодержатель” своими руками из подручных средств, которые можно найти практически в каждом гараже, если хозяин запасливый )Мне понадобилось:— квадрат;-пруток на 10мм;-2 гайки на 10мм;

Всем спасибо за внимание ) жду ваших комментариев!

Вороток для метчиков своими руками

Всем привет. Последнее время часто появляется необходимость нарезать резьбу в чём либо. Всегда это делал шуруповертом. Но вчера понадобилось нарезать резьбу в металле толщиной 5 мм. Шуруповертом не пойдёт, метчик закусит и сломает. Воротка у меня нет.

Пошел в ближайший строй маг, посмотрел там воротки, цены кусаются))). Вспомнил, что на работе как-то работал самодельным воротком из трубки и 2-х гаек. Решил сделать что-то подобное. В том же строй магазине купил длинную гайку М12 и 2 болта М12*70.

В гайке сделал 3 отверстия Ф5 мм для метчика М5, Ф6 мм для метчиков М6 и М8. И Ф7 мм для метчиков М10.

• Болты обтачивал на болгарке, зажав их в дрель, токарного станка у меня нет, и я согласен, что работа не ювелирная.

Данный вороток прошел испытания, и мне он нравиться

Спасибо за внимание, может кому пригодиться

Автор; Игорь Сивушенко          г.Шымкент, Казахстан

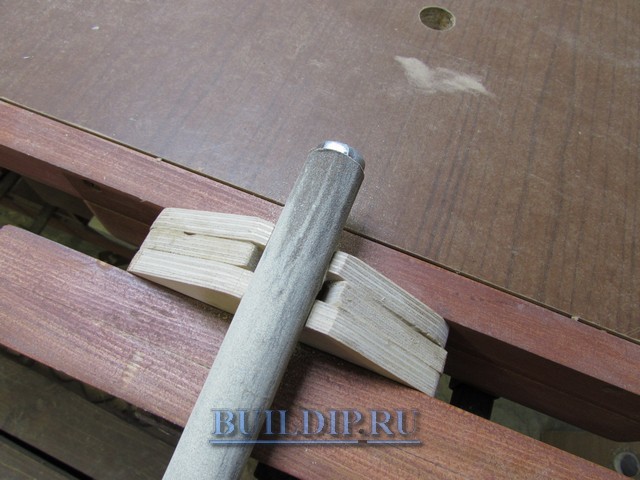

Как сделать прижимные скобы из фанеры

Простые и удобные прижимы в виде скоб закрепляются на верстаке в тех же Т-слотах, легко перемещаются и позволяют фиксировать разнообразные детали в любых положениях.

Приспособление состоит из фанерной части с пазом, болта со слайдером, шайб, гайки-барашка и металлической втулки.

Для изготовления деревянных элементов потребуется шаблон, его легко начертить на бумаге руководствуясь нашей инструкцией.

Порядок изготовления шаблона

Обведите шаблон на фанере и отметьте шилом центр сверления.

Сделайте отверстие перовым сверлом диаметром 22 мм.

Подготовьте остальные заготовки и соедините их вместе с помощью столярного клея и шурупов

Отшлифуйте торцы, уделяя особое внимание верхней полуокружности и нижним закругленным частям

Возьмите полудюймовую трубку, отмерьте на ней отрезок длиной в толщину фанерной скобы. Высверлите по центру отверстие для болта и обрежьте втулку по размеру. Сточите напильником металлические заусенцы и зачистите наждачной шкуркой поверхности.

Соберите прижим, подложив под гайку шайбы.

Прижимная скоба на фото ниже более проста и изготавливается подобным образом. При использовании этой конструкции приходится класть под второе плечо рычага подкладку примерно такой же толщины, иначе будет перекос болта, приводящий к деформации направляющей рельсы.

Увеличьте возможности прижимной системы, изготовив из профильной трубы еще один Т-образный трек. Располагая направляющую между врезанными в столе рельсами, вы сможете закреплять детали в любом месте столярного верстака.

Фиксируется такая дополнительная планка по краям короткими болтами, а во внутри профиля находятся небольшие фанерные вкладыши с отверстиями.

Рассмотренные приспособления для столярного верстака просты в изготовлении и подходят для закрепления большинства обрабатываемых заготовок. Дальнейшее занятие столярным делом потребует новых упоров или прижимов, придумать которые поможет смекалка, а сделать позволит приходящий постепенно опыт.

Как сделать метчикодержатель своими руками

Чтобы сделать метчикодержатель своими руками в домашних условиях, вам понадобятся следующие инструменты.

1. Тиски.
2. Напильник.
3. Кернер.
4. Штангенциркуль.
5. Сверла по металлу.
6. Молоток.
7. Дрель.

Фотография №2: инструменты для изготовления самодельного метчикодержателя

Пошаговая инструкция по изготовлению самодельного воротка (метчикодержателя)

Для изготовления самодельного воротка (метчикодержателя) действуйте по следующей схеме.

1. Подберите сверла по металлу для подделывания в гайке-муфте отверстий под хвостовики метчиков. Для этого используйте штангенциркуль.

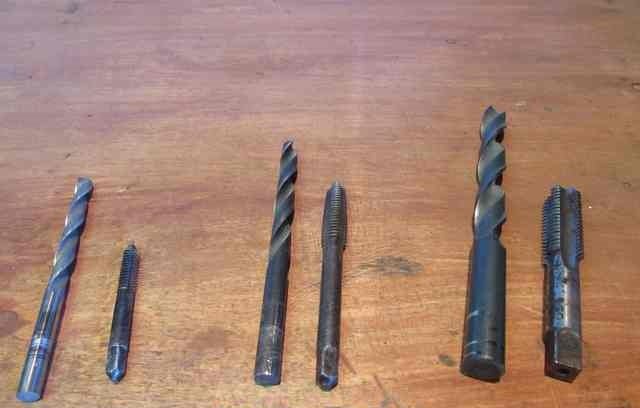

Фотография №3: метчикодержатели и подобранные сверла

Сделайте разметку под отверстия. Не располагайте их слишком близко друг к другу. Наметьте центры при помощи кернера. Зажмите заготовку в тисках и просверлите отверстия.

Фотография №4: сверление отверстий

Подходящим метчиком удлините внутреннюю резьбу торцевых отверстий гайки-муфты. Для фиксации резьбонарезного инструмента и его вращения используйте, к примеру, гаечный ключ.

Фотография №5: удлинение внутренней резьбы торцевых отверстий гайки-муфты.

Вкрутите болты с обеих сторон. Самодельный метчикодержатель на 3 метчика готов.

Фотография №6: готовый самодельный метчик

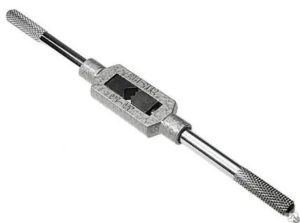

Конструкции метчикодержателей

Любой метчик, как известно, имеет круглую в сечении посадочную часть, и квадратный хвостовик, за который и вращается инструмент. Размеры этих частей стандартизированы в соответствии с ГОСТ 3266, а потому не зависят от исполнения метчика, типа резьбы (левая, либо правая) и прочих факторов. Поэтому различия в конструкциях метчикодержателей касаются:

Формы держателя – плоский или угловой. Направления вращения метчика – радиального или осевого. Количества посадочных гнёзд под хвостовики. Наличия или отсутствия возможности для регулировки размеров посадочного отверстия.

Регулируемые воротки обычно снабжаются одним – тремя отверстиями постоянного размера, и одним регулируемым. Метчикодержатели с осевым направлением подачи метчика иногда называют торцевыми. Они предназначаются для получения внутренних резьб в ограниченных рабочих пространствах.

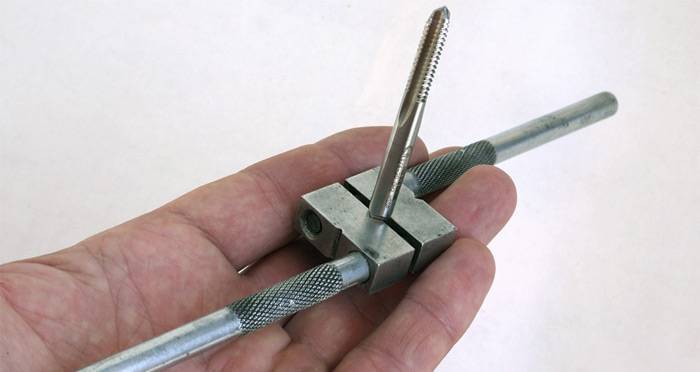

Любой регулируемый метчикодержатель с радиальным направлением вращения инструмента, изготовленный по требованиям ГОСТ 3266, состоит из следующих частей:

• Призматической рамки;
• Съёмной рукоятки, которая при помощи штифта соединяется с рамкой. На рукоятке имеется трещотка, фиксирующая текущее положение инструмента при необходимости переустановки ручки;
• Неподвижной рукоятки;
• Пары подвижных сухарей, которые могут перемещаться в пазах рамки;
• Гужона, который фиксирует сухари в определённом положении (в нерегулируемых воротках эта деталь отсутствует).

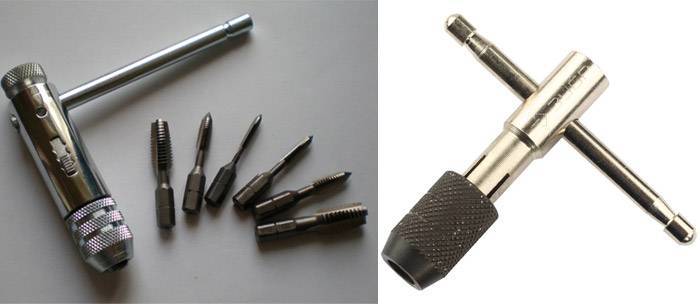

Торцевые, т-образные метчикодержатели устроены иначе. Это обусловлено необходимостью прилагать возрастающее усилие, по мере увеличения глубины нарезаемой резьбы. Поэтому они изготавливаются с трещоткой, а в корпусе предусматривается только одно крепёжное отверстие. Трещотка обеспечивает стабильность положения метчикодержателя в момент переустановки поворотных ручек.

Для обеспечения стабильного значения крутящего момента применяются ручные тарированные воротки. При перегрузке во время вращения (что может произойти, например, при неверном диаметре отверстия или повышенной твёрдости детали) такой инструмент скользит, предохраняя тем самым метчик от поломки. Тарированные метчикодержатели состоят из:

• Корпуса, снабжённого сквозным отверстием под ручки;
• Двух изогнутых ручек (вместо них можно использовать любой прут из незакалённой средне- или высокоуглеродистой стали);
• Подвижной нажимной втулки, на противоположном торце которой имеется квадратное отверстие под хвостовик;
• Возвратной пружины, выставленной на определённое значение крутящего момента.

На что обратить внимание при выборе

Если копарь решил поменять сломанную штангу своего металлодетектора, ему стоит обратить внимание на оригинальные запчасти, новые или даже контрактные. Практически ко всей серийной продукции можно купить «родные» штанги. Если же покупка или изготовление новой штанги — вопрос тюнинга, то идти стоит от задач: облегчить прибор, или расширить круг задач, или наоборот сузить его

Например, только под пляжный коп стоит взять углепластик — алюминий плохо себя чувствует в морской воде, корродирует

Если же покупка или изготовление новой штанги — вопрос тюнинга, то идти стоит от задач: облегчить прибор, или расширить круг задач, или наоборот сузить его. Например, только под пляжный коп стоит взять углепластик — алюминий плохо себя чувствует в морской воде, корродирует.

Но главное в штанге — всё-таки не вес, а баланс. Если металлодетектор постоянно приходится «давить» от себя, если он хлопает по локтю — баланс в подлокотнике, и это плохо. Если наоборот кисть выворачивает вперёд и локоть толкает вверх — тоже ничего хорошего.

Баланс — штука индивидуальная и стоит подбирать штангу так, чтобы она соответствовала ощущениям пользователя.
