Молоток шмидта. инструкция по применению, принцип работы

Особенности и назначение

На сегодняшний день практикуется несколько способов проверки бетона на прочность. Основой механического способа является контроль взаимосвязи между прочностью бетона и его другими механическими свойствами. Процедура определения данным методом основана на сколах, сопротивлениях отрывам, твердости в момент сжатия. Во всем мире зачастую используется молоток Шмидта, при помощи которого определяются прочностные характеристики.

Измеритель твердости нашел свое применение в следующих сферах:

  • измерение прочности бетонного изделия, а также строительного раствора;
  • оказывает помощь в обнаружении слабых мест в бетонных изделиях;
  • позволяет осуществлять контроль качества готового объекта, что собран из бетонных элементов.

Ассортимент измерителя довольно широк. Модели могут иметь отличие в зависимости от характеристик проверяемых предметов, например, толщины, размера, энергии удара. Молотки Шмидта могут охватывать бетонные изделия в диапазоне от 10 до 70 Н/мм². А также пользователь может приобрести электронный инструмент для измерения прочности бетона ND и LD Digi-Schmidt, которые работают автоматически, выдавая результаты измерений на монитор в цифровом виде.

Склерометр и его виды

По принципу работы измерительные приборы подразделяется на устройства механического и ультразвукового действия.

  1. Механический инструмент имеет корпус цилиндрической формы, с внутренним размещением ударного механизма, состоящего из шкалы с индикаторной стрелкой и отталкивающих пружин. Такое устройство предназначено определять прочность бетонного слоя на сжатие в пределах от 5 до 50 МПа, широко применяется для обследования бетонных или железобетонных конструкций.
  2. Электронный прибор в зависимости от модели может иметь внешний или встроенный электронный блок. Полученные измерения показываются на дисплее и остаются в памяти определенный период. Кроме этого инструмент оснащен клавиатурой и разъемами для подключения к компьютеру. Диагностируются измерения в диапазоне от 5 до 120 МПа с методической погрешностью до 5%, сигналы подаются с погрешностью до 0,2%. Лимит памяти результатов рассчитан на сохранение до 1000 версий за 100-дневный период.

Сравнить два вида склерометров можно по фото, размещенных в Интернет. Рекомендуем ознакомится с отбойным молотком электрическим Hilti и перфоратором Makita.

Принцип действия механического прибора заключается в упругом отскоке. Ударная сила нормирована энергией бойка и измеряется в условных единицах по шкале прибора. Удар осуществляется о бетонную или иную твердую поверхность, в результате чего определяется высота отскока бойка (H), которая дает косвенную характеристику прочности бетона на сжатие.

Принцип действия электронного инструмента заключается в ударно-импульсном методе в соответствии ГОСТ 22690-88. Сигналы поступают на датчик, где придаются статистической обработке и отбраковке импульсов. Разновидности гладилки по бетону тут.

Область применения склерометра охватывает строительную сферу, где таким инструментом ведется контроль состояния зданий и сооружений, проводятся испытания на прочность бетонов, растворов и иных композиционных материалов в возведенных конструкциях и отдельных элементах.

ЧИТАТЬ ДАЛЕЕ: Лобелия описание сортов выращивание рассады из семян особенности ухода применение в ландшафтном дизайне сада

Проверка объекта в таком направлении осуществляется примерно один раз в год.

Ознакомиться со схемой склерометра можно в инструкции пользователя, которая прилагается к инструменту при его покупке.

Цена на инструмент сильно варьирует, поэтому каждый для себя может выбрать наиболее приемлемый по стоимости прибор:

  1. Механические устройства стоят от 13 000 до 30 000 рублей.
  2. Электронные аналоги – от 31 000 до 58 000 рублей.

Наличие склерометра дает возможность определять не только прочность бетонных поверхностей на большой площади, но и узких швов в кирпичной кладке. Механические и электронные приборы осуществляют контроль без малейшего разрушения. Информацию о шлифовальной машине универсальной читайте здесь.

Особенности

Каждый вид аппарата имеет свои характерные особенности.

Для ультразвуковых моделей это:

  • возможность обмена данными с компьютером;
  • удобное управление и настройка прибора при помощи кнопок и интерфейса;
  • выключение при длительном перерыве в использовании;
  • память для сохранения измерений;
  • озвучивание процесса работы;
  • автоматическое изменение волн;
  • возможность поиска дефектов и трещин.

Отличительными чертами электронных моделей являются:

  • способность записи измерений;
  • возможность перевода показателей на ПК;
  • функция сортировки измеренных данных;
  • изменение направления ударного воздействия.

Специфичность механических моделей заключается в следующем:

  • возможность работы при температуре – 40°;
  • низкая стоимость;
  • высокая погрешность;
  • большой вес.

Из чего состоит склерометр?

Термин «склерометр» означает «измеритель твердости». Конструктивно прибор состоит из 22 элементов. Кроме индентора (ударный плужнер) и корпуса прибор включает в себя:

  • конус корпуса;
  • направляющие стержни с ползунком;
  • кнопку, исполняющая функцию штопора;
  • боек с заданной массой;
  • направляющие движения индентора шток бойка;
  • шайбу для фиксации бойка;
  • колпачок;
  • заднюю крышку склерометра;
  • войлочное кольцо.

Некоторые модели доукомплектовывают предохранителем и контрольной гайкой, а также 4 пружинами (сжимающая, ударяющая, предохраняющая, фиксирующая). Обязательно присутствуют сцепляющий винт, штифт, шкала Шмидта, дисплей.

Расшифровка показаний

Как расшифровывать результат (цифру, на которой остановился ползунок):

  • нужно взять среднюю величину от 10 до 16 или от 8 до 10 (для некоторых моделей количество рекомендуют разное, нужно читать инструкцию) значений отскока R. ГОСТ 22690 предписывает 9 замеров;
  • дальше нужно рассчитать среднюю величину, при этом удаляют из исчислений 3 максимальных и 3 минимальных значения;
  • среднее значение отскока Rm сопоставляют с градуировочными графиками (кривые перевода) и находят там соответствующую ему прочность на сжатие (может иметь разброс от ±4 до ±8 н/мм2). При этом обязательно надо учитывать поправки на угол положения твердомера (α);
  • затем можно посмотреть таблицы, какая прочность соответствует марке/классу бетона, такие данные в избытке есть в сети в свободном доступе.

Молоток Шмидта (склерометр) NOVOTEST МШ-225

Молоток Шмидта NOVOTEST МШ – прибор, использующий самый популярный в мире неразрушающий метод измерения прочности строительных материалов (в первую очередь бетона) – метод Шмидта. Он заключается в измерении высоты отскока бойка после ударного воздействия на поверхность исследуемого материала с нормированной (известной) энергией удара.

С помощью градуировочных таблиц поставляемых с прибором значение высоты отскока переводится в значение прочность бетона (ГОСТ 22690). Такой прибор не разрушает исследуемые материалы и позволяет оперативно производить измерения в месте складирования этих материалов либо исследовать уже созданные строительные конструкции (стены, полы, потолки и т.п.) в помещениях и на открытом воздухе.

Склерометр имеет высокую точность показаний, надежную конструкцию и очень прост в использовании. Метод измерения прибором соответствует ГОСТ 53231-2008, ГОСТ 22690, ISO/DIS 8045, EN 12 504-2, ENV 206, DIN 1048, ASTM D 5873 (горные породы), ASTM C 805.

NOVOTEST МШ имеет 3 модификации (модели), различающиеся значениями энергии удара и позволяющие подобрать прибор в зависимости от характеристик материала, который предстоит исследовать.

С помощью специализированной калиброванной наковальни (дополнительная опция) пользователь всегда может самостоятельно проверить работоспособность и точность показаний склерометра.

НАЗНАЧЕНИЕ:

Измерение прочности:

  • бетона
  • кирпича
  • камней и каменных блоков
  • горных пород
  • раствора в швах кирпичных кладок

Прибор позволяет контролировать однородность материала, определять зоны плохого уплотнения и тд.

ОСОБЕННОСТИ:

  • самый распространенный метод измерения прочности строительных материалов в мире
  • высокая точность измерения
  • проверенная и надежная конструкция
  • простое применение, не требующее специальных навыков
  • не большие габариты и вес прибора
  • 3 модификации с различными значениями энергии удара
  • шлифовальный камень для подготовки поверхности в комплекте

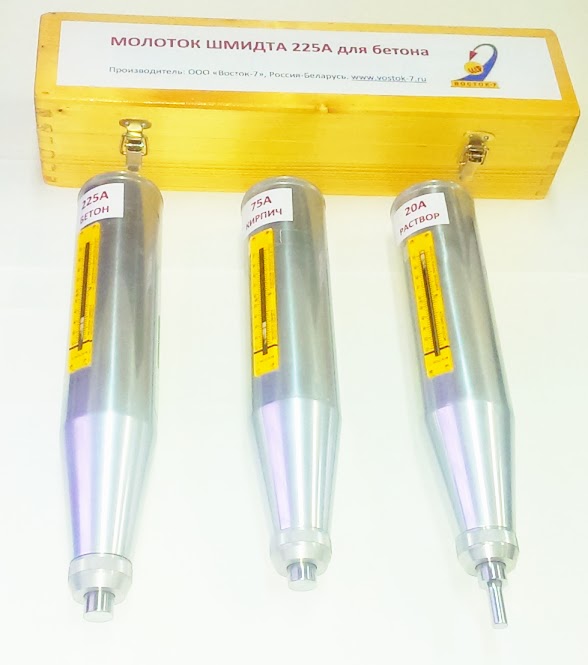

Варианты применения в зависимости от энергии удара:

МШ-225 – самый “мощный” и наиболее распространенный молоток Шмидта. Применяется для измерения прочности бетона толщиной 70-100мм и больше. Используется для измерения прочности массивных горных пород. Энергия удара – 2207Дж (2,207 Нм).

Устройство прибора:

  1. Индентор (ударный плунжер)
  2. Контролируемая поверхность
  3. Корпус
  4. Ползунок с направляющим стержнем
  5. Конусная часть корпуса
  6. Кнопка-стопор
  7. Направляющий шток бойка
  8. Установочная шайба
  9. Колпачок
  10. Разъемное кольцо
  11. Задняя крышка
  12. Пружина сжатия
  13. Предохранитель
  14. Боёк
  15. Фиксирующая пружина
  16. Ударная пружина
  17. Направляющая втулка
  18. Войлочное кольцо
  19. Окно со шкалой Шмидта
  20. Сцепляющий винт
  21. Контргайка
  22. Штифт
  23. Пружина предохранителя

Сервисное обслуживание

Одним из приоритетных направлений в деятельности нашей компании является обеспечение технического обслуживания приобретенного у нас оборудования. Мы имеем собственную сервисную службу, так как считаем, что профессиональное решение вопросов технического обслуживания обеспечивает рост доверия наших клиентов.

Наши технические специалисты бесплатно проведут инструктаж операторов и помогут подготовить оборудование к запуску. При необходимости расскажут о технике безопасности и о том, как эксплуатировать прибор наиболее эффективно . Перед покупкой откалибруем прибор непосредственно под ваши задачи, что позволит достичь максимальной точности вашего анализа. Оказываем услуги по первичной поверке.

Кейс “Анализ промышленных выбросов”

На сегодняшний день действует строгий регламент, устанавливающий ограничение объемов выбросов в атмосферу отработавших газов, в связи с чем к нам обратилась промышленная организация с просьбой – помочь решить задачу по предотвращению предельных показателей содержания компонентов- «загрязнителей».

Результаты Действительно, поставленная задача была решена – после проведения внутреннего исследования с помощью газоанализатора TESTO-350, организация сократила количество вредных показателей и успешно прошла официальную проверку. Клиент был доволен прибором, оставив немного впечатлений и положительный отзыв нашим специалистам : Газоотводный тракт TESTO-350 включает в себя целых шесть ячеек определения вредных примесей. Определяется концентрация CO, SO2, SH, NO, NO2, H2 с указанием температуры отходящих газов. В течение 4-5 минут можно узнать концентрацию газов от одного источника, что на мой взгляд — очень быстро! Прибор оснащен своим зондом из нержавеющей стали, выдерживающий температуру до 400 градусов С. Портативность конструкции позволяет легко перемещать газоанализатор от одного объекта к другому. Спасибо специалистам «ЛТК» за помощь в подборе «идеального» газоанализатора.

молоток шмидта инструкция по применению .

Молоток Шмидта – проверяем бетон на прочность без лаборатории.

Нажми для просмотра

Здравствуй те. В сегодняшне м выпуске решили рассказать Вам о таком измеритель ном приборе, как молоток…



Тэги:

Молоток Шмидта 225А для измерения прочности бетона. Склерометр – краткая инструкция

Нажми для просмотра

Демонстрац ия работы с молотком Шмидта при измерении прочности бетонных изделий и бетонной стяжки пола.



Тэги:

Автоматический измеритель прочности бетона ОНИКС-1.ОС.060Э

Нажми для просмотра

Видео по применению автоматиче ского измерителя прочности бетона методом отрыва со скалывание м ОНИКС-1….



Тэги:

Измеритель прочности бетона ОНИКС-1.ОС

Нажми для просмотра

Видео по применению измерителя прочности бетона методом отрыва со скалывание м ОНИКС-1.ОС Подробная.. .



Тэги:

Видеоотчёт №8. Молоток Шмидта ОМШ-1Э

Нажми для просмотра

Николай коротко рассказыва ет о применение склерометр а на объектах строительс тва.



Тэги:

Проверка прочности бетона, склерометр. Молоток Шмидта

Нажми для просмотра

На видео показан процесс проверки прочности бетона профессион альным прибором – молоток Шмидта или еще…



Тэги:

Применение измерителя прочности бетона(склерометр) ИПС-МГ4.04

Нажми для просмотра

Подробная информация о данном приборе: Утвержден тип …



Тэги:

Для контроля набора прочности бетона в ПСК ЭНЕРГИЯ используют Молоток Кашкарова

Нажми для просмотра

Для контроля набора прочности бетона в ПСК ЭНЕРГИЯ используют Молоток Кашкарова.



Тэги:

Применение измерителя прочности бетона ПОС-50МГ4

Нажми для просмотра

Подробная информация о данном приборе: Утвержден …



Тэги:

Как измерить прочность бетона? Как проверить прочность бетона фундамента? Молоток Шмидта

Нажми для просмотра

Рассказыва ем, как измерить прочность бетона с помощью молотка Шмидта – это неразрушаю щий способ провер…



Тэги:

Склерометр RGK SK 60

Нажми для просмотра

Склерометр RGK SK-60 предназнач ен для определени я прочности на сжатие строительн ых материалов (бетона, камня…



Тэги:

Молоток Шмидта Original SCHMIDT Тип L
BM: Марка и класс бетона – в чем разница?

Нажми для просмотра

В видео рассказыва ется о двух важнейших характерис тиках бетона, его марке и классе, а также подробно разъяс…



Тэги:

Как проверить качество бетона?

Нажми для просмотра

Как проверить качество бетона подручными средствами ?



Тэги:

Concrete Test Hammers: Schmidt Rebound Hammer Portfolio from Proceq

Нажми для просмотра

The concrete test hammer invented by Ernst Schmidt and introduced by Proceq at the beginning of the 1950’s remains to this day …



Тэги:

Original Schmidt Live Молоток для контроля прочности бетона обзор отзывы

Нажми для просмотра

*Звоните по тел: 8-800-505-45-20, .. .



Тэги:

Склерометр RGK SK-60 (обзор)

Нажми для просмотра

Подробное описание и технически е характерис тики: Наша группа ВКонтакте: https …



Тэги:

Измеритель прочности бетона ударно-импульсный (склерометр) ОНИКС-2

Нажми для просмотра

Видео по применению склерометр ов серии ОНИКС-2 Подробная информация о приборе на нашем сайте: …



Тэги:

Молоток для контроля бетона SilverSchmidt/молоток Шмидта

Нажми для просмотра

molotok-dlya-kontrol ya-betona-silverschm idt-molotok Молоток для контроля бетона …



Тэги:

Молоток Кашкарова у студентов

Нажми для просмотра

Молоток Кашкарова.



Тэги:

Замер прочности бетона. Молоток Шмидта . Измеритель прочности бетона Проверка бетона. Русский Дворъ.

Нажми для просмотра

Проекты коттеджей – =================== ==================== ======== Наш …



Тэги:

Проверка бетона на набор прочности прибором

Нажми для просмотра

Бетон Про Контроль&quo t; прибор для измерения прочности бетона. Замер был произведен спустя 4 месяца после прием…



Тэги:

Молоток Шмидта SilverSchmidt PC N для испытания бетона

Как правильно проводить исследование?

Каждый молоток Кашкарова продается в комплекте с инструкцией по применению, в которой четко описано, как правильно применять данный измерительный инструмент. Чтобы проверить прочность бетона при помощи молотка Кашкарова, вам требуется выбрать участок бетонного объекта размером 10х10 см. Он должен быть ровным, без выемок и бугорков, должны отсутствовать видимые поры. Отступ от края изделия должен составлять более 5 см.

Нужно взять молоток Кашкарова, вставить в соответствующий паз эталонный стержень острым концом внутрь. На выбранный участок бетона следует уложить чистый листок бумаги и кусочек «копирки». Затем нужно ударить молотком по заготовке, как описано выше. После каждого удара следует продвигать эталон на новый участок и заменять лист бумаги. Следующий удар должен приходиться на новое место (на расстоянии от предыдущего более 3 см).

На следующем шаге нужно замерить отпечатки. Если разница полученных показателей составляет более 12%, следует все исследования повторить заново. Исходя из полученных показателей определяется класс бетона, при этом выбирается наименьший из получившихся показателей.

На результат исследования пониженные температуры воздуха практически не оказывают влияния. Поэтому использовать данный измерительный инструмент разрешено при температуре окружающей среды до -20 градусов. Однако при этом температурные показатели бетона и эталонных стержней должны быть одинаковыми. Это значит, что перед исследованием, проводимым на морозе, эталонные стержни необходимо оставить на улице как минимум на 12 часов.

Техника безопасности при работе

Перед началом рабочего процесса первым делом следует убедиться в надежности. Дефекты и трещины, люфт ударной части категорически не допускаются. Первый удар всегда пробный, замах небольшой. Если поверхность не слишком твердая, прикладывать чрезмерные усилия не нужно. Удар в гвоздь выполняется по центру, взгляд направлен в точку приложения.

В том случае, если нужно ударить очень сильно, рука работает от плеча, а не только от локтя. Легкие и наиболее точные действия осуществляются кистевыми движениями. Если материал скалывается, глаза необходимо защищать очками. Мелкие тонкие гвозди целесообразно не держать, а втыкать.

Работа с металлическими листами требует использования тонких подкладок на деревянной основе. Смысл их применения заключается в фиксации и предотвращении смещения. Хват ближе к ударной насадке может несколько увеличить точность, но снизит силу воздействия. Перед нанесением удара все должно быть хорошо рассчитано.

Мощность зависит от веса инструмента, физического состояния работающего и его практических навыков. Самая характерная травма при использовании молотка – повреждение пальцев. Правильный прием при работе с молотком любого типа состоит в том, чтобы при нанесении ударов находиться в естественной позе и держать рукоятку за основание, а не за середину

Практика эти движения откорректирует, однако, в любом случае следует проявлять осторожность, чтобы не нанести ущерб себе и окружающим

При забивании не стоит в качестве ударной части использовать ручку, хотя бы потому, что это значительно снизит ресурс ее эксплуатации. Кроме того, если она расколется, существует большая вероятность в получении травмы. При забивании гвоздей следует четко понимать, под каким углом они должны входить в предмет. Тем сила удара больше, чем тверже поверхность. Четкость замаха и точность обеспечивают успех операции. Боек бьет по центру шляпки гвоздя, а не в край.

Еще больше информации про молотки смотрите в следующем видео.

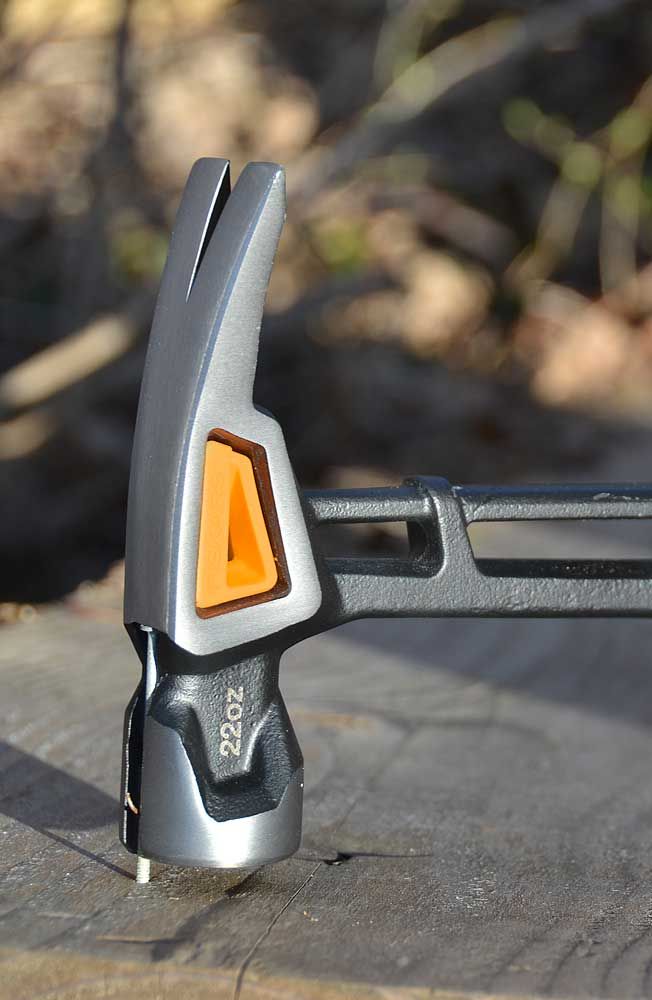

Работа с гвоздодёром

Эта разновидность считается универсальной. В среднем молотки с гвоздодером весят до шестисот грамм. Такой молоток могут применять плотники и кровельщики. Уникальность разновидности придаёт гвоздодёр, расположенный с одного края молотка. С другой стороны расположен круглый выпуклый боёк.

Со своим основным предназначение молоток справляется отлично. Им удобнее всего вытаскивать забитые ранее гвозди. Его помощь неоценима при демонтаже деревянных плинтусов, брусков, досок, лаг, других древесных изделий, соединённых гвоздями. Удобство и практичность при пользовании гвоздодёром проявляются при устройстве обрешётки и монтаже битумной черепицы.

Гвоздодёр может представлять цельный металлический молоток с резиновой ручкой или пластмассовой поверхностью в месте захвата. Бывают также деревянные или пластмассовые ручки, но у них более быстрый износ. Цельность позволяет инструменту работать длительное время.

Измеритель защитного слоя бетона

Аппаратуру такого типа используют для замера толщины раствора до расположения арматурной сетки в конструкциях из железобетона. Принцип функционирования измерителя заключается в выявлении изменения электромагнитного поля прибора при его «встрече» с арматурными стержнями, расположенными в глубине железобетонного изделия. Показатели отображаются на индикаторе измерителя.

Подобные приборы контроля бетона применяются в:

  • локаторах арматуры, обеспечивающих выявление расположения стальных прутьев и вычисление размера армирования;
  • профометрах, обнаруживающих место нахождения прутьев, их диаметр, а также фактическое удаление от поверхности;
  • измерителях, помогающих обнаружить размещение, габаритные параметры арматурной сетки, а также глубину нахождения арматуры в слое раствора.

Механические методы исследования показателей бетонной смеси

Таблица видов бетона.

Самый старый и популярный способ определения прочности материала на сжатие называется методом стандартных образцов. Для проведения исследования из бетонной смеси изготавливаются контрольные образцы, представляющие собой кубы с длиной сторон в 20 см. Для проведения испытаний кубы должны иметь срок выдержки не менее 28 дней. Затем готовые образцы устанавливаются под пресс и сжимаются до полного разрушения. Показатели нагрузки, при которых произошло разрушение, фиксируются, а затем с их помощью осуществляется расчет прочности монолита.

Неразрушающий контроль бетона производится специальными механическими приспособлениями. При этом используются методы, определяющие свойства монолита при воздействии на него определенными инструментами. Учитываются показания приборов при таких манипуляциях, как скалывание, отрыв, пластическая деформация и некоторые другие.

Методы проверки бетона при помощи молотков Физделя и Кашкарова

Принцип действия испытательных механизмов основан на показателях глубины попадания прибора в толщу поверхностного слоя бетонного монолита. В качестве примера можно рассмотреть молоток Физделя, при ударах которым на поверхности материала остаются лунки. Диаметры лунок и определяют прочностные характеристики бетона.

Устройство молотка Кашкарова.

Затем осуществляются 10-12 средних по силе ударов по поверхности участка, выбранного для испытания. Отпечатки от молотка должны находиться на расстоянии не менее 3 см друг от друга.

После этого при помощи штангенциркуля и специальной линейки производятся измерения диаметров лунок. Каждое измерение производится с точностью до десятых долей миллиметра сначала в одном направлении лунки, затем в строго перпендикулярном. На основании полученных сведений и данных о диаметре отпечатков лабораторных образцов, взятых за стандарт, составляется тарировочная кривая, позволяющая произвести определение прочности бетона на сжатие.

Кроме того, определить прочностные характеристики монолита можно и при помощи молотка Кашкарова. Принцип действия данного инструмента так же, как и молотка Физделя, основан на свойствах пластической деформации. Конструкционно молоток Кашкарова представляет собой прибор, в который, кроме рабочего органа, введен и контрольный стержень. За счет этого прибор оставляет не одинарный, а двойной отпечаток. Один располагается на поверхности исследуемого объекта, а другой — на контрольном стержне. Анализ отпечатков и оставленных диаметров лунок позволяет произвести расчеты прочности бетона на сжатие.

Исследования свойства бетона при помощи склерометра и пистолетов

Таблица соотношения прочности бетона.

Инструменты, которые применяются для определения прочностных характеристик бетонного монолита на основании свойств упругого отскока, оснащены стержневым ударником, или бойком. Примером таким инструментов могут служить пистолеты Борового и ЦНИИСКа, склерометр КМ и молоток Шмидта.

Исследования определяют величину силы отскока ударника, которая при испытаниях отражается на шкале механизма. Как правило, сила энергии пружины при опыте должна иметь постоянное значение.

Спуск стержневого ударника производится самостоятельно при соприкосновении инструмента с поверхностью. В склерометр КМ встроен боек, имеющий определенное значение массы. При помощи пружины, которой задана жесткость, производится удар по ударнику из металла, прижатому к испытываемой поверхности.

Методы контроля прочности бетона, основанные на показателях отрыва со скалыванием, позволяют определить характеристики монолита не на поверхности, а в теле элемента. Для исследований используются участки, лишенные металлической арматуры.

Методы установления прочности бетона.

В толщу бетона устанавливаются специальные анкеры, при помощи которых затем производится исследование прочностных характеристик бетона неразрушающим способом.

На сегодняшний день описанные методы неразрушающего контроля прочности бетона считаются самыми точными, так как используют для расчетов зависимость, в которой могут изменяться всего лишь 2 параметра: величину фракций наполнителя бетонного раствора и его тип. При этом недостатками неразрушающего контроля прочности бетона является высокая трудоемкость в комплексе с невозможностью использования данных методов при высокой армированности материала. Кроме того, при испытаниях происходит частичное повреждение поверхности исследуемого монолита.

Молоток Шмидта: инструкция по применению

Начинают испытание с выбора подходящего участка на поверхности объекта. Затем прибор ударным механизмом прижимается к участку исследуемого объекта.

Плавный нажим выполняют сразу двумя руками — до появления звука удара бойка о поверхность.

После удара на шкале появляется числовое значение показателя твёрдости.

Взаимосвязь между силой сжатия на бетон и его прочностью следующая:

  • наименее прочный свежий бетон выдерживает давление от 1 до 10 Мпа;
  • обычный, застывший, бетон — от 10 до 70 Мпа;
  • отвердевший раствор разрушается при сжатии от 70 до 100 Мпа;
  • сверхпрочный выдерживает сжатие более 100Мпа.

Чтобы ручной измеритель показал достоверный результат, выполните не менее 9 измерений с минимальным расстоянием между пробами в 25 мм.

«Технические хитрости»

Чтобы случайно не протестировать один участок дважды, поверхность бетона маркируют — например, рисуют 9 квадратов.

Каждый бетонный квадрат замеряют, фиксируя результат для последующего анализа. Измерение не засчитывается (подлежит повтору на другом участке), если боек ударил по поверхности, скрывающей пустоту.

Все 9 проб могут быть идентичными по величинам или немного расходиться. Анализ данных строится на выведении среднего арифметического из результатов по 9 ударам.

Не применяйте прибор в сложных условиях, изменяющих характеристики материала (повышенные / пониженные температуры, воздействие механических, термических или химических агентов).

Экзотические типы молотков

Рассматривая специальные виды молотков и их назначение можно выделить еще немало разновидностей и модификаций, среди которых массово используются молотки:

Сварщика.


Стекольщика.


Гипсокартонщика.

Кроме них существуют и молотки очень узкой сферы применения, порой весьма необычной.

Молоток эксперта по бетону

Предназначен для определения твердости бетонных изделий, производится в нескольких разновидностях:

  • Молоток Шмидта — базируется на измерении высоты отскока;
  • Молоток Физделя — твердость бетона определяется глубиной оставленного следа на поверхности сферической ударной частью;
  • Молоток Кашкарова, самый точный из всех. Прочность бетона определяется по сравнению глубины следа на бетоне и контрольной металлической пластине, вставляемой с противоположной стороны бойка. От силы удара и скорости движения молотка точность определения не зависит.

Обратный молоток

Используется при кузовном ремонте автомобилей и работах с тонкой жестью. С обычным молотком имеет мало общего — это сложная система вакуумных присосок, крючков, втулок и прочих деталей, взаимодействующих между собой по достаточно непростой схеме.

Молотки декоротивные

Из вполне практического приспособления, извещающего хозяина о приходе гостей, дверной молоток, известный еще со времен Древнего Китая, превратился в изысканный аксессуар, использующийся более для декора. Представляет собой деревянную колотушку оригинальной формы, закрепленную на шнурке или шарнире на входной двери.

Молоток судей и аукционистов

Деревянный инструмент, предназначенный для привлечения внимания аудитории и извещения о завершении определенного этапа правосудия или продаж. По внешнему виду несколько напоминает киянку, но встречаются и весьма необычные изделия, предоставляющие подлинные произведения искусства.

Молоток невропатолога

Медицинский инструмент для определения различных нервных реакций поиска патологий. Изготовляется из нержавеющей стали и оснащается резиновыми или полимерными наконечниками по обеим сторонам симметричной головной части. Иногда комплектуется неврологической иглой, спрятанной в рукоятке.

Хирургический молоток

Используется для ударов по хирургическому долоту или стоматологическим инструментам. Изготовляется из нержавеющей медицинской стали, чугуна, латуни, оснащается полимерными накладками для снижения шума от удара.

Кроме названных инструментов встречаются и другие молотки узкого назначения:

  • искробезопасные, из бериллия или алюминия;
  • обойные;
  • кухонные, для отбивания мяса;
  • для укладки мозаики;
  • бондарные;
  • керновые;
  • геологические;
  • альпинистские;
  • железнодорожные;
  • скобозабивные.

Практически для каждой специальности и сферы деятельности, где предполагаются ударные воздействия, разработаны свои виды и разновидности молотков.

Устройство и принцип работы

Конструкции большинства склерометров состоят из следующих элементов:

  • плунжер ударного типа, индентор;
  • корпус;
  • ползунки, что оснащены стержнями для направления;
  • конус в основе;
  • кнопки стопора;
  • штоки, что обеспечивает направленность функционирования молотка;
  • колпачки;
  • кольца разъема;
  • задняя крышка прибора;
  • пружина со сжимающими свойствами;
  • предохраняющие элементы конструкций;
  • бойки с определенным весом;
  • пружины с фиксирующими свойствами;
  • ударяющие элементы пружин;
  • втулка, что направляет функционирование склерометра;
  • войлочные кольца;
  • индикаторы шкалы;
  • винты, что осуществляют процесс сцепки;
  • гайки контроля;
  • штифты;
  • пружины предохранения.

Функционирование склерометра имеет основу в виде отскока, характеризующегося упругостью, что формируется при измерениях импульса удара, который возникает в конструкциях при их нагрузке. Устройство измерителя произведено так, что после осуществления ударных действий об бетон пружинная система дает ударнику возможность сделать свободный отскок. Градуированная шкала, вмонтированная на приборе, вычисляет искомый показатель.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
