Можно ли сделать из болгарки штроборез

Способ №2. Электрический штроборез

Инструмент с электрическим приводом является куда более эффективным для выработки канавки в стене. Поэтому для прочных поверхностей и больших объемов работы, гораздо удобнее использовать готовый инструмент для изготовления электрического штробореза. Наиболее подходящим вариантом электрического инструмента является обычная болгарка, которой не хватает еще одного рабочего диска для функционирования в режиме штробореза.

Решить этот вопрос на практике можно достаточно просто:

  • Приобретите два одинаковых диска по бетону и дополнительную гайку для затяжки;
  • Сначала установите на болгарку один диск и затяните родную гайку, как при обычной работе углошлифовальной машиной;

    Рис. 5: установите первый диск на болгарку

  • Поверх гайки установите на вал и второй диск;

    Установите второй диск

  • Прижмите второй диск еще одной гайкой;

    Рис. 7: прижмите второй диск гайкой

  • Электрический штроборез готов для использования.

Следует отметить, что в некоторых моделях болгарок длина вала может быть очень мала, поэтому после установки второго диска места для закручивания гайки будет недостаточно. В таких ситуациях необходимо установить между дисками вместо зажимной гайки кусочка трубы или шайбы, разделяющей диски. Это значительно уменьшит ширину штробы, но позволит закрепить оба диска одновременно. При наличии достаточной длины вала можно использовать подобные подкладки для увеличения ширины штробы, к примеру, под водопроводные трубы или для нескольких кабелей.

Единственным недостатком такого самодельного инструмента будет огромное количество пыли при разработке борозд в стене, так как конструктивно болгарка, в отличии от штробореза, комплектуется щитком лишь от разлетающихся частиц. Поэтому при длительной работе вам потребуется защитить органы зрения и дыхания. Для этого можно использовать как респиратор в сочетании с защитными очками, так и специальный кожух в сочетании с промышленным пылесосом. Первый вариант наиболее простой, но пыль осядет по всей комнате и создаст ряд сложностей, для второго вам понадобится строительный пылесос и кожух для сборки пыли.

Самодельный кожух для штробореза.

В связи с тем, что оригинальный кожух для штробореза стоит немало, гораздо выгоднее его изготовить самостоятельно из подручных материалов. Конструктивно самодельный кожух должен иметь выход для подключения шланга от пылесоса. Обычный пылесос не справится с таким объемом мусора и его фракциями, в результате мешок или колба будут наполняться слишком быстро, а двигатель может сломаться от мелкодисперсионной пыли. Поэтому вам понадобится взять в аренду такое устройство или переоборудовать уже имеющееся.

Для металлического кожуха вам понадобится стальной лист 1 – 2мм в толщину. Болгарка с алмазным диском, сварка или болты с герметиком (в зависимости от удобного способа крепления). Если металл слишком тонкий и взять на сварку его не получится, то лучше соединить детали насадки болтами и обработать по швам герметиком. Так как сварная конструкция более надежна, рассмотрим детально этот вариант.

Весь процесс изготовления самодельной насадки для штробореза состоит из таких этапов:

  • Нарисуйте чертеж будущего кожуха для штробореза, можете сделать лекало для вырезания боковых элементов;
  • Вырежьте две боковые детали, в одной из которых сделайте отверстие для вала болгарки;

    Рис. 9: боковая пластина с отверстием

  • При помощи металлической полосы соедините две детали сваркой, все неровности на швах обработайте напильником, чтобы не пораниться о них во время работы;

    Рис. 10: при помощи полосы сварите боковые детали

  • К наружному краю насадки для штробореза приварите патрубок, по диаметру подходящий для подключения пылесоса;

    Рис. 11: приварите патрубок

  • По краям насадки для штробореза приварите два металлических бруска, в них сделайте отверстия для крепления кожуха к болгарке;

    Рис. 12: Приварите хомут

  • К отдельному металлическому листу треугольной формы приварите хомут на двух зажимах, как показано на рисунке – он предназначен для обхвата болгарки и позволяет регулировать глубину штробления.

Насадка для штробореза готова, вы можете подключать ее к собранному ранее устройству и применять для штробления

Единственное, на что следует обратить внимание – это необходимость одновременного включения и штробореза, и пылесоса. Если пылесос не оборудован розеткой на корпусе, то вам понадобиться воспользоваться переносным удлинителем, как минимум на две розетки, его можно купить в магазине или изготовить самому

Виды

В зависимости от характера и способа работ, штроборезы подразделяются на ручные и электрические.

Ручной

Ручной штроборез применяется при выполнении углублений в «мягких» строительных материалах типа газобетона или пенобетона. Физические усилия человека позволяют выполнить канал и обеспечить укладку в него кабеля.

Конструкция ручного штробореза отличается простотой.

Это гнутая труба с приваренными ручками, имеющая рабочий инструмент в виде заточенной пластины.

Перед началом работы следует разметить местоположение штробы. Для получения прямолинейной канавки использовать направляющую в виде деревянной планки. После нанесения контура штробы, планка в работе больше не понадобиться. За несколько проходов получится ровная аккуратная канавка. При этом никакого шума и минимум пыли.

Порядок действий при работе ручным штроборезом:

  1. наносится разметка согласно проекта инженерных коммуникаций;
  2. режущую кромку совмещают с началом линии разметки;
  3. одна из рук выполняет хват ручки, находящейся дальше от лезвия;
  4. другая рука берется за ручку возле лезвия;
  5. рука возле лезвия давит на него, другой рукой тянут штроборез вдоль линии разметки.

Электрический

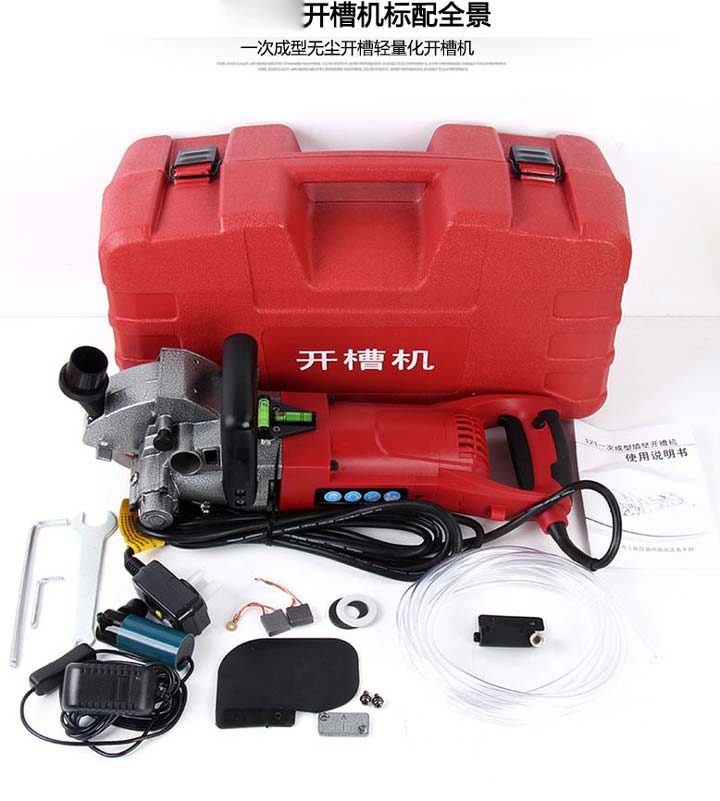

Электрические штроборезы используются для нарезки каналов в строительных конструкциях из материалов любой твердости. Визуально они похожи на болгарку, но бросается в глаза наличие двух дисков.

Этот электроинструмент проделывает два параллельных реза, строительный материал между которыми удаляется с помощью адаптированного под ширину паза зубила.

Вначале работы также производится разметка штробы. Здесь необходимо учитывать смещение линии резов относительно края платформы, по которой ориентирована разметка. Наличие регулировки ширины и глубины канавки позволяет получать нужные размеры штробы.

Регулировка ширины паза штробореза производится заменой прокладочных шайб между кругами. Конструкция подвижной платформы дает возможность изменять глубину штробы.

Устройство и принцип работы штробореза

Чтобы выяснить, как работает инструмент, нужно разобраться с разновидностью. По типу привода все штроборезы делятся на два вида:

  1. Ручные модели представляют собой изогнутую трубу с рукоятками. На конце металлической рамы закреплен стальной элемент, исполняющий роль лезвия. Именно он нарезает канавку при многократном толкании штробореза руками по обрабатываемой поверхности.

    Ручным инструментом нарезают штробы за счет усилия рук

  2. Электрические штроборезы работают по принципу болгарки. Инструмент имеет корпус с рукоятками. Внутри установлен электродвигатель. В зависимости от модели, на шпиндель надевают 1, 2 и даже 5 алмазных дисков. Кожух, закрывающий режущие круги, устроен не так как у болгарки. Он закрыт с обоих боков и у большинства моделей оснащен патрубком для подключения пылесоса.

    У электрических штроборезов рабочим элементом выступает алмазный диск

Перед использованием любого штробореза на обрабатывающей поверхности сначала наносят разметку под штробы. Дальнейшие действия различаются в зависимости от используемой модели.

Ручным инструментом не получится нарезать канавку идеально ровную и одинаковой глубины на всех участках

Ручной инструмент чаще используют для нарезки канавок на пеноблоках при возведении стен, чтобы выполнить армирование. Идеальная ровность и одинаковая глубина на всех участках здесь не важна. Внутрь канавки после укладки арматуры все равно будет залит раствор. Если нарезать штробы на стене под проводку, то возле линии разметки оптимально закрепить направляющую доску для ровности канавки. Штроборез руками протягивают сверху вниз, пока лезвие нарежет штробу нужной глубины. По окончании работы направляющую доску перемещают на другой участок стены и повторяют действия.

Работа с электрическим штроборезом ничем не отличается от использования болгарки

Перед началом использования электрического штробореза на кожухе регулировочным механизмом выставляют глубину пропила. Разметку наносят с учетом того, что штроба получится немного в стороне. Дело в том, что по линиям во время штробления ведут боковой частью подошвы. Если пытаться по разметке сразу резать диском, то канавка получится неровная, так как ее не видно под кожухом инструмента.

Рез выполняют сверху вниз. После пропила всей полосы между резами остается центральная часть. Ее выбивают с помощью молотка и зубила. Для ускорения процесса можно использовать перфоратор.

Нюансом работы с электрическим инструментом является образование большого облака пыли. Если ремонт вести внутри жилого помещения, оптимально к кожуху штробореза подключать пылесос. Производители для этого предусматривают специальные патрубки. Во время штробления внутрь помещения попадает только малая часть пыли. Основную массу грязи втягивает пылесос.

Правила эксплуатации и безопасности

При использовании самодельного приспособления:

  1. Запрещается включать и эксплуатировать болгарку с отсутствующим или поврежденным защитным экраном. Не допускается установка режущего инструмента с габаритами, превышающими допустимые пределы (диаметр указан в паспорте и на корпусе инструмента).
  2. Необходимо учитывать допустимую частоту вращения и соответствие инструмента обрабатываемому материалу (например, не допускается пилить бетонные плиты дисками, рассчитанными на стальные конструкции).
  3. Не допускается применять режущий инструмент с дефектами и использовать расходные материалы низкого качества.
  4. Следует направлять вращение по ходу перемещения инструмента по поверхности стены.
  5. Необходимо учитывать соответствие мощности ширине и глубине борозды. Например, при резке канавки глубиной 35-40 мм при ширине 45-50 мм требуется мотор мощностью не менее 1500 Вт.
  6. Не следует резко вдавливать алмазные диски в стену перед началом резки. Для снижения нагрузки на силовой привод нужно погружать инструмент в бетон плавно. Оператор затем передвинет болгарку по линии разметки.
  7. Необходимо использовать защитные очки, перчатки и респиратор. Установленные насадка и система отвода пыли не обеспечивают полной защиты оператора от летящих осколков бетона.
  8. Установку новых дисков допускается производить только после отключения шлифовальной машинки от сети переменного тока.
  9. Не допускать перегрузки или перегрева электродвигателя инструмента (часть оборудования оснащена защитными биметаллическими предохранителями, разрывающими цепь питания при чрезмерном росте температуры обмоток). Появление запаха горелой изоляции и повышенное искрение коллекторного узла указывают на неисправность болгарки.

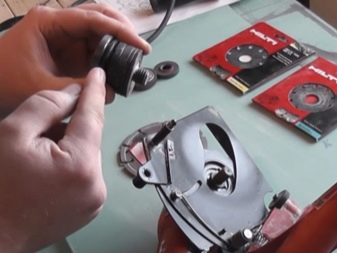

Установка на вал болгарки двух дисков

Штатная болгарка рассчитана на установку 1 алмазного диска. Для монтажа второго элемента используют удлиненный вал (выпускается некоторыми изготовителями оборудования или заказывается в мастерской) или специальную гайку.

Переходник накручивают на штатную ось, для крепления второго инструмента на втулке предусмотрен короткий вал с резьбой для фиксации. Для выполнения каналов шириной до 10 мм мастера разделяют режущие элементы шайбами (дополнительные гайки не требуются).

Дополнительным недостатком является нарушение центровки, приводящее к появлению вибраций. Следует учитывать, что переходная гайка обеспечивает фиксированное расстояние между режущими кромками, поэтому потребуется приобрести или изготовить несколько втулок для выполнения штраб разной ширины.

Регулировка глубины пропила

Для корректировки глубины резки насадка имеет двойной кожух. Мастер отпускает фиксирующий болт и выставляет требуемый вылет режущего инструмента.

Затем болт затягивают и включают болгарку в сеть для проведения пробной резки. Если глубина пропила соответствует требованиям, то производят штрабление канавок во всем помещении.

Назначение

Насадку-штроборез подготавливают следующим образом:

  • с редуктора удаляется защита;
  • ставится еще одна втулка, которую можно обжимать с помощью специального фиксатора;
  • на вал инсталлируется алмазный круг (диаметр 160-235 мм);

Слишком большие диски ставить не стоит, потому что во время штробления вырастают нагрузки на динамичные узлы, что ведет к формированному износу рабочих узлов. Алмазный круг очень удобен и функционален. Он позволяет работать практически с любым материалом, особенно удобно таким диском штробить бетонные стены под проводку. Материал имеет повышенный коэффициент прочности. Диск с алмазным и победитовым напылением может идеально работать по:

  • бетону;
  • дереву;
  • пенобетону;
  • кирпичу.

На втулку нужно обязательно поставить специальную шайбу, которая будет служить надежной поддержкой. В комплекте к инструменту шайбы обычно прилагаются, они дают возможность создавать определенную ширину паза – штробы. После монтажа диска закрепляется насадка, которая позволяет работать практически без пыли. Редуктор болгарки крепится к рукоятке управления. Следует помнить, что любая насадка, предназначенная для создания желобов и пазов (которая помещается на болгарку), имеет посадочное место, которое предназначено для съемной ручки. Она выпускается с такими же размерами, что и штатная ручка.

После окончания подготовительных работ следует обязательно проверить правильность центровки обоих дисков. Затем крепят корпус к опоре рычага, устанавливают режим работы, делают тестовые запуски. Таким образом проверяют, насколько хорошо работает насадка. Чтобы поставить второй круг, необходимо сделать для УШМ особую насадку. Можно и купить ее, стоит она недорого. Нужно будет поставить:

  • дополнительный диск;
  • опорную плоскость;
  • защитный экран.

Чтобы поставить дополнительный круг, потребуется приобрести специальную шайбу, которая будет определять размер выемки желоба. Практически все в этом узле зависит от параметров редуктора (его длины). Расстояние можно подобрать с использованием гаек, которые находится в комплекте. Во время работы с турбиной рекомендуется останавливать машинку каждые 20 минут, давая ей «отдохнуть». При таком режиме движок не будет перегреваться. Если невозможно найти нужный защитный экран, то его можно сделать самостоятельно. Простота конструкции позволяет смонтировать нужный элемент своими силами. Экран можно сделать из:

  • фанеры;
  • плексигласа;
  • жести;
  • листа металла.

Достоинства и недостатки

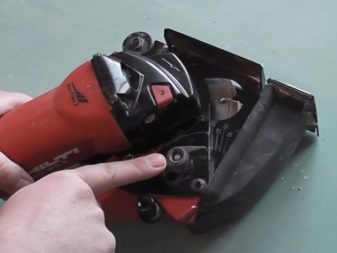

Достоинства кожуха Хилти DC EX 125/5М:

компактные размеры

небольшой вес

Попробуйте целый день потягайте такой инструмент по стенам.

не высокая цена по сравнению с полноценными штроборезами (в пределах 12-14 тыс. рублей)

Недостатки:

пластиковый, не совсем надежный корпус

штробить этой болгаркой нужно в вертикальном направлении

Если сделать наоборот, то есть идти болгаркой вниз по стене, то часть пыли будет вылетать из щелей корпуса, не успев захватываться пылесосом.

В этом случае весь смысл в такой насадке теряется.

из-за необходимости штробления вверх, требуется прикладывать гораздо больше усилий и руки устают значительно раньше

Некоторые решают проблему следующим образом:

раскручиваете болгарку

разворачиваете редуктор так, чтобы кнопка была сверху, благо корпус это позволяет сделать

собираете всю конструкцию и работаете инструментом сверху-вниз

Еще одним из неудобств является то, что данный кожух подходит только для болгарок Hilti, да и то не для всех. Вот эти марки:

DCG 125 S (DCG 500 S)

DEG 125 D/P (DEG 500)

Как сделать бороздодел из болгарки своими руками + пошаговые фото

Если нужен штроборез, но нет возможности или желания покупать дорогой инструмент, выйти из положения можно тремя способами.

А. Взять бороздодел на прокат.

Б. Купить искомую насадку на УШМ в магазине.

В. Сделать штроборезную насадку самостоятельно.

Первые два варианта понятны без комментариев. Третий обсудим более детально.

Прежде всего, нужно знать, что для самостоятельного изготовления штробореза понадобятся:

  1. Болгарка. Она должна быть достаточно мощной, что бы вращать не один диск, как обычно, а два. Маломощный инструмент попросту сгорит, поэтому браться за дело стоит при наличии УШМ от 1,2 кВт.
  2. Листовое железо, толщиной от 2 мм.
  3. Металлическая труба с внутренним диаметром 50 мм.
  4. 3 или 4 колёсика диаметром от 20 до 30 мм. Можно использовать подшипники.
  5. Набор металлических прокладок для регулировки расстояния между дисками. Сделать их в домашних условиях проблематично, лучше заранее заказать у квалифицированного токаря.
  6. Несколько отрезов труб малого диаметра, винты, гайки и т.д.

Из инструментов необходимы болгарка, сварочный аппарат, а также основные слесарные приспособления — тиски, напильники, молоток, линейка, штангенциркуль и т.д. Кроме этого, понадобится краска (алкидная по металлу или любая подходящая нитроэмаль) и кисточка.

Материалы, необходимые для сборки штробореза

Заметим, что здесь рассматривается один из множества вариантов изготовления бороздодела

Модели могут быть различными, но главное, на что стоит обращать внимание при выборе — это надёжность и безопасность их использования. Некоторые мастера умудряются сделать штроборезную насадку на болгарку даже из обрезков ламината, но работать таким инструментом долго нельзя — слишком велик риск получить травму или задохнуться от бетонной пыли

Кожух штробореза собран из обрезков ламината

Приступая к изготовлению самодельного штробореза необходимо сделать рабочие чертежи, и определиться какие детали можно сделать самостоятельно, а какие заказать у токаря. Также нужно трезво оценить свои навыки сварочных работ — соединение металлических элементов в единое целое требует аккуратности и умения сделать качественные, герметичные швы.

Один из вариантов самодельного бороздодела

Итак, последовательность работы для сварки кожуха следующая:

  • Раскраивается лист железа для того чтобы сварить корпус кожуха. Две боковые плоскости (щёки) должны быть конгруэнтны. Верхняя плоскость приваривается сначала к одной щеке, затем к ним добавляется вторая, с прорезью для передвижения болгарки с дисками. Очень удобно вырезать детали из металлического листа при помощи электрического лобзика, используя пилку по металлу. Но если лобзика нет, можно аккуратно вырезать и болгаркой.

    Толщина металлического листа должна быть не менее 2 мм

  • Вырезается держатель для болгарки и к нему приваривается хомут с зажимным механизмом. Винты зажимов могут быть под торцевой ключ или под крестовую отвёртку. Диаметр хомута выбирается в соответствии с диаметром имеющейся в наличии УШМ. Обычно он идентичен размеру штатного кожуха от болгарки.

    Хомут для закрепления болгарки

  • К собранному кожуху привариваются две опорные планки с отверстиями для оси колёс.

    дыв

  • Подготавливается вытяжное отверстие для пыли и к нему приваривается пылеотводный патрубок. На патрубке нужно предусмотреть дополнительное посадочное место для рукоятки — с левой стороны (по ходу штробления) к нему приваривается ответвление с внутренней резьбой. Размеры резьбы должны соответствовать резьбе штатной рукоятки болгарки.

    Пылеотводящий патрубок

  • К готовому кожуху приваривается болт для фиксации держателя УШМ.

Для удобства работы все острые углы и заусенцы на корпусе стачиваются напильником, поверхность шлифуется от сварочных «брызг» и очищается от ржавчины или масляных пятен. Готовые детали покрывают слоем краски и дают хорошо высохнуть. Перед покраской можно собрать всю конструкцию и проверить в действии.

Конечный результат

Если всё получилось в соотрветствии с задуманным планом, штроборез собирается полностью и испытывается. Для установки двух алмазных дисков вместо одного, потребуются металлические шайбы различной толщины. Размеры их должны точно соответствовать размеру шпинделя, а диаметр отверстия — вращательному валу. Люфт и биение недопустимы, под нагрузкой и на больших оборотах инструмент может вырваться из рук и причинить травму.

Для того чтобы пылесос не мешал во время работы, рекомендуется применять удлиненный шланг, не менее 2 м. длины. А также удлиннитель с двумя и более розетками.

Популярные модели

На российском рынке представлены несколько производителей оборудования с электрическим приводом для резки штраб. Для снижения себестоимости и издержек на логистику инструмент выпускается на территории Китая.

Ряд компаний, заявленных как российские (например, «Интерскол» или «Фиолент»), также широко использует китайские комплектующие для сборки.

«Интерскол ПД-125/1400Э»

Оборудование оснащено электрическим мотором мощностью 1400 Вт. Частота вращения дисков диаметром 125 мм доходит до 9500 об./мин.

Регулировочный механизм позволяет резать борозды на глубину до 30 мм, а ширина плавно настраивается в диапазоне от 3 до 29 мм. Двигатель оборудован системой плавного разгона и защитой от непреднамеренных пуска и перегрева, кожух рассчитан на коммутацию пылесоса.

Преимущества:

  • низкая цена;
  • бесступенчатые регулировки.

Недостатки:

  • плохое качество материалов и сборки;
  • недостаток мощности для резки штраб максимального размера.

Makita SG150

В конструкции Makita SG150 использован мотор мощностью 1800 Вт, рассчитанный на привод инструмента диаметром 150 мм. Предусмотрена резка борозд шириной от 7 до 35 мм при глубине до 45 мм.

Частота вращения без нагрузки доходит до 7800 об./мин. При резке обороты падают (система поддержки не предусмотрена). Инструмент поставляется в пластиковом кейсе. Возможны переустановка боковой рукоятки и коммутация пылесоса.

Преимущества:

  • высокая мощность;
  • низкий уровень шума;
  • высокая надежность электродвигателя и редуктора;
  • оповещение о перегрузке.

Недостатки:

  • неудобная гайка крепления инструмента;
  • рукоятки, рассчитанные на резку по горизонту справа налево;
  • выброс пыли через борозды;
  • большой вес.

Bosch GNF 35 CA

Оборудование с 1400-ваттным мотором рассчитано на резку борозд шириной до 39 мм и глубиной до 35 мм. На крышке предусмотрен разъем для гибкого шланга, коммутируемого к строительному пылесосу. На плите установлены 4 ролика, а эргономичные рукоятки снижают нагрузку на руки оператора при длительной работе.

Преимущества:

  • высокое качество изготовления;
  • продуманная эргономика рукоятки;
  • небольшой вес;
  • защита от случайного включения.

Недостатки:

  • неудобное расположение кнопки включения;
  • недостаточная мощность;
  • высокая стоимость запасных частей;
  • плохая защита от выброса пыли.

«Фиолент»

Бороздодел Б1-30 оборудован мотором мощностью 1100 Вт, вращающим диски диаметром 125 мм с частотой 6200 об./мин. Предусмотрена функция поддержки оборотов под нагрузкой, ширина паза доходит до 30 мм.

Корпус редуктора выполнен из алюминиевого сплава, обеспечивающего рассеивание тепла. Двигатель оборудован вентиляционными прорезями, не допускающими накопления пыли внутри кожуха.

Преимущества:

  • низкая цена;
  • простота установки нового режущего инструмента;
  • небольшая масса;
  • наличие поворотного сопла для шланга пылесоса.

Недостатки:

  • низкое качество сборки;
  • неудобный штатный ключ для гайки;
  • короткий кабель питания с жесткой изоляцией;
  • низкая мощность.

Hilti

Штроборез DC-SE 20 развивает мощность не менее 1800 Вт при напряжении питания 220 В и рассчитан на работу с алмазными дисками диаметром 125 мм при частоте вращения 7900 об./мин.

Кабели питания имеют двойной слой изоляции. Оборудование отличается корпусом прямоугольной конфигурации с верхним расположением рукояток и окна для коммутации шланга отвода пыли.

На основании расположены 4 ролика, предусмотрена регулировка ширины и глубины борозды (до 46 и 40 мм соответственно).

Преимущества:

  • высокая мощность;
  • сниженный выброс пыли в помещение;
  • надежность;
  • низкий уровень шума.

Недостатки:

  • пластик патрубка для подсоединения пылесоса, выгорающий под воздействием раскаленной пыли;
  • заклинивание салазок;
  • большой вес, препятствующий длительной работе в горизонтальном направлении;
  • высокая цена.

Принцип работы и устройство штробореза

Чтобы разобраться, как из болгарки сделать штроборез, нужно понять принцип его работы. Электроинструмент заводского изготовления состоит из двигателя, который через редуктор передает вращающий момент рабочему валу с двумя режущими дисками по бетону. Расстояние между ножами регулируется гайками, что позволяет нарезать канавки разной ширины. С помощью регулировочной планки и фиксаторов выставляют нужную глубину пропила.

Особую роль играет кожух. Если в болгарке он нужен только для защиты, то у штробореза эта деталь выполняет еще одну функцию – отвод пыли. На кожухе закреплен небольшой патрубок. Во время работы к нему подключают пылесос. Когда оператор выполняет пропил канавки на стене, летящая от дисков пыль остается в кожухе и через выводной патрубок поступает в пылесос.

Узнав, как работает штроборез, теперь проще будет разобраться с модернизацией болгарки.

Для чего необходим этот процесс

Конструкция стандартного штробореза имеет много общего с болгаркой или УШМ. Существенным отличием штробореза от болгарки является высокая скорость выполнения работ, а также возможность удобного регулирования глубины разрезаемой канавки. Он может создавать канавку такой глубины, которая требуется в зависимости от поставленных технологических заданий.

Болгарка является отличным аналогом штробореза, так как с ее помощью можно осуществлять ремонтные работы в жилых и нежилых помещениях, где необходимо сделать специальные канавки или каналы для укладки труб и электрических проводов. Для того чтобы использовать болгарку в качестве штробореза, потребуется специальный кожух. Он позволит не только регулировать глубину заглубления режущего инструмента, но еще и проводить работы без пыли.

В большинстве случаев, когда необходимо сделать канавку в стене, мастера прибегают к применению таких инструментов:

Если же нужно вырезать канал в стене при проведении ремонтных работ, то для этих целей вполне подходит болгарка. Причем нет необходимости приобретать специальную насадку штроборез для болгарки, так как ее можно изготовить самостоятельно.

Как сделать штробу с помощью обычной болгарки

Штробление при помощи болгарки можно выполнять в стенах из кирпича, бетона, шлакоблока и прочих материалов. Для того, чтобы сделать штробу болгаркой вам потребуется:

  1. Нанести разметку. Для этого потребуется рулетка, правило или уровень, а также карандаш. Расчерчиваемые линии должны быть жирными, так как при работе болгарки выделяется пыль, из-за которой может быть незаметна разметка.
  2. Вырезание штробы. По расчерченным линиям следует пройти болгаркой с алмазным отрезным диском, но при этом учитывайте, что удерживать инструмент следует двумя руками, а работу следует проводить в защитных устройствах: очки, маска, перчатки.
  3. Выбивание или удаление штукатурки. На заключительной стадии потребуется при помощи молотка и зубила осуществить удаление штукатурки между прорезанными линиями.

Главным недостатком такого способа штробления является выделение большого количества пыли. Если работы проводятся в нежилом помещении, то это еще не столь страшно. Если же помещение является жилым, то пыль не только мешает проведению процесса штробления, но она еще и оседает на поверхности мебели и бытовой технике, то есть пачкает обстановку.

Как сделать штроборез из болгарки своими руками

Прежде чем будет рассмотрен способ изготовления штробореза из болгарки своими руками, важно отметить, что инструмент вовсе не предназначается для функционирования с удвоенной нагрузкой. Такой вариант хотя и является эффективным, но мастер, выполняемый работу, должен понимать, чем это чревато как для самого инструмента, так и для его безопасности

Чтобы из болгарки получился штроборез с двумя режущими дисками, следует первый диск завинтить штатной гайкой, а второй зафиксировать гайкой от обдирочного диска. Если не хватает резьбы для завинчивания второй гайки, следует расположить ее обратной стороной. Штроба такого небольшого размера подойдет для укладки электропроводки. Если же нужно получить канавку большего размера, тогда потребуется воспользоваться прокладочными шайбами или изготовить установочную втулку-удлиннитель.

Все зависит от располагаемого арсенала материалов, а также фантазии мастера.

Правила и ограничения при штроблении

Выполнять штробление стен следует только после того, как в помещении расчерчен план расположения скрытой электропроводки, или же труб водопровода

Выполняя работы по штроблению, немаловажно учитывать следующие факторы:

  1. Процедуры принято осуществлять только в вертикальном или горизонтальном направлении.
  2. Наклон штробы допускается в исключительных случаях.
  3. Горизонтальные штробы делают на расстоянии не более 15 см от плит перекрытия.
  4. Вертикальные штробы должны находиться на расстоянии минимум 10 см от дверных и оконных проемов, а также углов. От газовых труб минимум 40 см.
  5. Ширина и глубина канавки не должна быть более 2,5 см. Длина штробы не должна быть более 3 метров.

В завершении стоит отметить, что прежде чем приступать к проведению работ, следует подготовить не только соответствующий инструмент, но и сделать контрольную проверку по расположению штробы.

Принцип работы штробореза

Сначала нужно два диска смонтировать на шпиндель. Следует отрегулировать расстояние, которое должно соответствовать ширине борозды, которую вы хотите создать. После этого необходимо зафиксировать диски, для чего следует воспользоваться торцевым технологическим ключом.

Далее, можно переходить к выставлению необходимой глубины штробы, а после этого включать строительный пылесос. Внутри корпуса этого инструмента присутствует мотор, благодаря которому в движение приводится пильный диск. Нарезание борозд при использовании этого инструмента происходит при периодическом его перемещении по намеченной линии резца.

Создание штробы начинается с того, что совершают несколько движений. После этого намечают будущую направляющую. Далее, необходимо приложить существенные физические усилия. После этого материал будет прорезан на нужную глубину. Если в этом есть необходимость, то можно сделать широкую штробу.

Это обеспечивается благодаря наличию в оснащении инструмента двух алмазных дисков. Совершив один проход, можно получить два параллельных среза. Когда они будут сделаны, потом останется только выбить материал между ними. После этого между ними образуется штроба нужной вам ширины.

Диаметр алмазного диска — важный фактор, влияющий на глубину штробы. Работая с дисками диаметром 115 мм, можно выполнить нарезку канавки глубиной 20 мм. Если на инструмент установить диск диаметром 230 мм, то после работы можно получить штробу глубиной 65 мм.

Правила выбора

Большое значение при покупке этого инструмента имеет:

  • мощность двигателя;
  • плотность материала.

Если необходимо сделать штробу для последующей прокладки телефонного кабеля, то можно использовать агрегат небольшой мощности. Если вы хотите создать длинную канавку, в которую будут заложены трубы, то в этом случае необходимо приобретать штроборез мощностью 2 тыс. Вт.

Эти производительные модели имеют высокую скорость выполнения штробления. Этот показатель у них составляет 6200 оборотов/мин. Это обеспечивает хорошие возможности для быстрого выполнения работы по штроблению.

Что такое штроборез, предназначение

В современных условиях жилые, административные здания и различные сооружения оснащены разветвлённой сетью внутренних коммуникаций. Это электропроводка, телевизионные и интернетовские кабели. В некоторых случаях в стены прячут сетевые элементы отопления. Для их проводки в вертикальных ограждениях делают продольные углубления, которые после укладки проводной продукции заделывают шпаклёвкой либо другой финишной отделкой.

Рассматриваемый инструмент оснащён резцами, которыми прорезают канавки в кладке стен. Устройство настраивают на определённую глубину канала. Сечение канала определяется количеством и величиной сечения проводов и кабелей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
