Напильник для заточки ножовки по дереву

Циркуляционные пилы – какими они бывают

Существует несколько видов режущих полотен для циркуляционной пилы:

Пила циркулярная твердосплавная — характеристика

  • Диски с основой и режущей областью из цельного металла;
  • Диски с основой из цельного металла и напылением материалов твердой структуры на зубьях;
  • Металлические полотна с твердосплавными напайками.

Качественный распил заготовок невозможен, когда зубья выработались или затупились. Сопутствующим явлением работы тупым инструментом будет чрезмерная нагрузка на двигатель, риск заклинивания, небезопасность проведения режущих операций. Необходимо делать заточку циркулярных пил.

Для раскроя твердых пород древесины допустимо применять только диски, имеющие специальные пазы. Технологические разрывы на полотне предотвращают общую деформацию инструмента при возможном нагреве в процессе работы. Это исключает появление вибрационного фона, ухудшение линии распила.

Инструкция: как самостоятельно выполнить заточку ножовки

Перед проведением процесса необходимо знать, что ножовки по дереву из каленой стали заточить нельзя. Отличить материал можно по черному цвету с характерным синим отливом.

Важно помнить, что перед заточкой зубцы необходимо развести. Чтобы заточить ножовку по дереву своими руками, нужно определиться с необходимым инструментом

В качестве устройства для заточки чаще всего используют напильники, реже — болгарку

Чтобы заточить ножовку по дереву своими руками, нужно определиться с необходимым инструментом. В качестве устройства для заточки чаще всего используют напильники, реже — болгарку.

Процесс восстановления остроты режущей кромки зависит от вида ножовки. Обработка поперечной пилы проводится следующим образом:

  1. Полотно зажимается в тисках под углом 45° по отношению к столу.
  2. Проводится заточка левой кромки четных резцов.
  3. Лезвие переворачивается.
  4. Затачивается левая кромка четных зубцов.
  5. Формируются острые режущие грани и острые вершины резцов.

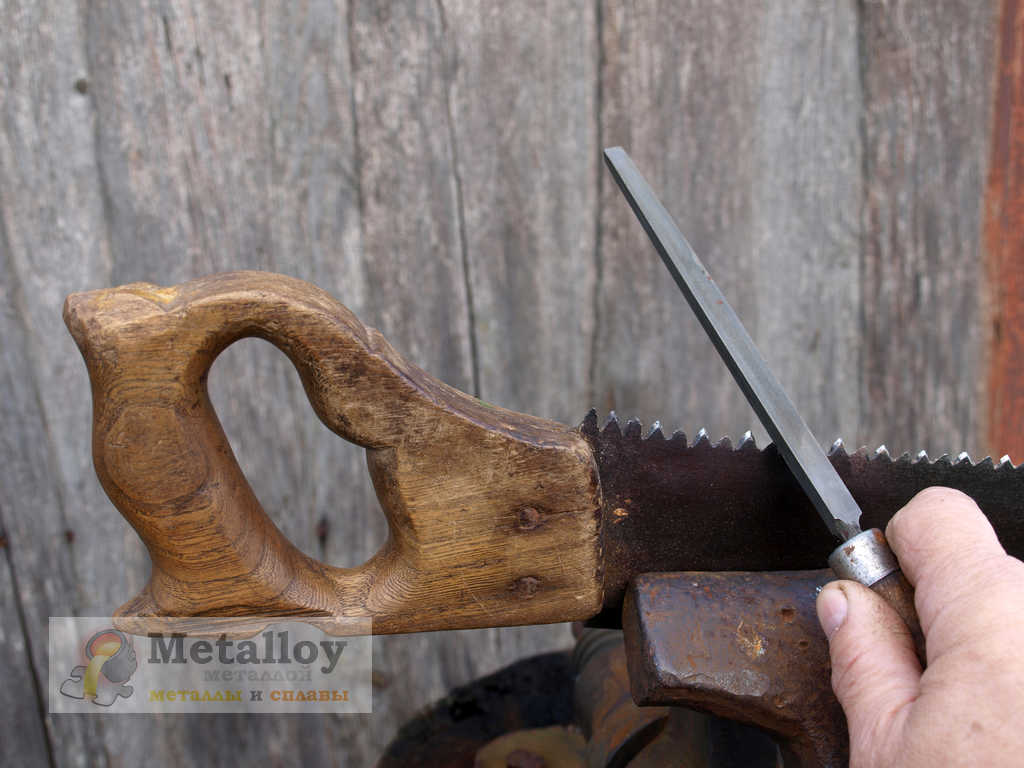

Для обработки используется напильник треугольной формы с мелкой насечкой.

1 — разводка; 2 — стамеска; 3 — полотно пилы; 4 — бруски; 5 — клин; 6 — опора; 7 — трехгранный напильник; 8 — угольник

Чтобы наточить универсальную или продольную пилу, полотно необходимо закрепить в тисках под углом 90°. Для обработки следует воспользоваться ромбическим напильником. Инструмент держат в руках параллельно рабочему столу. В остальном процесс обработки режущей кромки аналогичен заточке ножовки для поперечного распила.

После обработки всех зубьев на гранях могут оставаться заусенцы, размер которых зависит от толщины полотна пила. Их устраняют с помощью мелкого напильника (с «бархатной» насечкой), либо абразивного бруска малой зернистости.

Качество заточки можно определить 2 способами. При проверке на ощупь должна чувствоваться острота зубьев, отсутствие заусенцев. Либо проверяют режущие грани по цвету: при освещении на них не должно быть бликов.

Дополнительно проводится пробный распил: во время обработки ножовка должна идти ровно, без увода в сторону; поверхность реза должна быть гладкой, без рваных волокон древесины.

Заточить пилу можно с помощью болгарки. Для этого электроинструмент крепится к рабочему столу. Пилу перемещают по направляющим вручную таким образом, чтобы каждый резец подавался к наждачному диску в одной и той же плоскости. При этом необходимо установить ограничитель глубины заточки, что позволяет сохранить одинаковую высоту резцов. Сначала проводится обработка граней нечетного ряда зубцов, затем — четного. После обработки также требуется удаление заусенцев надфилем или оселком.

Если заточка — не ваш профиль

Есть и исключения из правил, а как же без них… Не получится заточить пилы с калеными зубьями. Но не спешите огорчаться: они гораздо дольше обычных остаются острыми даже при постоянных интенсивных нагрузках. Например, я бы не отказалась от

Предлагаем ознакомиться При какой температуре погибают клопы и их личинки?

: это как раз тот редкий случай, когда универсальный инструмент не уступает по качеству специальному. Зубья с трехгранной лазерной заточкой одинаково легко и ровно распилят дерево, ДСП, ДВП и ПВХ. Конечно, важны и эргономичная форма рукоятки, и тефлоновое покрытие полотна: сил у женщин все равно меньше, чем у мужчин, поэтому для нас ценны подобные качества инструмента.

Удобная рукоятка и тефлоновое покрытие полотна максимально облегчат работу пилой Gross PIRANHA

А еще складную пилу удобно захватить на пикник или отдых на природе.Складная пила по дереву Gross PIRANHA идеальна для работ в саду и пикников на природеЕсли заготавливаете дрова, в хозяйстве не обойтись без двуручной пилы Matrix Master. Кому приходилось распиливать бревна, подтвердят, что работа не из легких, поэтому хороший инструмент особенно важен.Длина полотна этой модели — 1000 мм

Эта пила создана специально для работы с крупным массивом: длинное полотно, крупные закаленные зубья с заточкой 2D и удобные рукоятки максимально облегчат тяжелый физический труд. То есть превратить бревно в поленья смогут даже подростки, люди в возрасте или хрупкие женщины.

Крупные закаленные зубья с заточкой 2D и удобные рукоятки максимально облегчат тяжелый физический труд

Возможно, мой способ заточки и разводки пилы кому-то покажется грубым и мне никогда не суметь наточить ножовку столяра, но я пока не собираюсь осваивать эту профессию.

Конструкция ножовки по дереву и зачем нужен инструмент

Ножовка по дереву — это узкоспециализированный режущий инструмент, главным назначением которого является распиливание деревянных материалов. Конструктивно ручная ножовка по дереву состоит из полотна с режущими зубьями, а также рукоятки. Полотно — это рабочая часть инструмента, на которой в нижней части расположены зубья для вгрызания и распила деревообрабатывающих материалов.

Различают много разных видов ножовок по дереву, но все они имеют одно назначение — это распиливание древесины. Причем не только сухих древесных материалов, но и сырых, например, при обрезке сада. Кроме древесины, обычная ножовка по дереву также применяется для распиливания таких материалов:

  • Ламинат
  • Брусья и лаги
  • ДСП
  • Пенобетон или газобетон — при работе инструментом с этими материалами нужно учитывать, что зубья не только быстро затупляются, но еще и истираются. Постоянное применение инструмента для резки газобетона и прочих материалов, которые содержат твердые вещества, способствует ускоренному снижению срока службы. Для таких материалов применяются ножовки с калеными зубьями
  • Ракушка
  • Пенопласт
  • Фанера

Не подходит ручная пила для распиливания металла, так как для таких задач применяется специализированный инструмент, который называется ножовка по металлу. Делится ручная ножовка для дерева на виды:

  1. Классическая
  2. Выкружная
  3. Лучковая
  4. Наградка
  5. С обушком

Каждый вид предназначен для выполнения тех или иных действий. К примеру, классическая модель подходит для выполнения многих задач по распиливанию материалов, одно ею нельзя распилить материал в стусле. Для работы со стуслом применяются ножовки-наградки. Выкружные модели предназначены для вырезания фигурных отверстий в конструкции, что становится возможным за счет специальной конструкции полотна (увеличение ширины от носика к рукоятке).

Кроме видов рассматриваемого инструмента, они также отличаются по толщине полотен. Чем толще полотно, тем надежнее инструмент, а также удобнее им работать. Тонкие полотна по толщине имеют свои плюсы и минусы. Минусом является возможность переламывания полотна при прикладывании избыточного усилия, а вот их плюс в том, что за счет их малой толщины, они легко скользят в толще распиливаемых материалов (особенно сырых деревьев). Толщина полотна ножовки по дереву учитывается в зависимости от вида выполняемых и запланированных работ.

Ручную ножовку по дереву в отличие от электрических лобзиков, дисковых пил и прочих режущих электроинструментов, можно затачивать. Однако и здесь имеется некоторый нюанс — к затачиваемым ножовкам для распиливания древесины относятся только модели, которые при изготовлении не подвергались дополнительной обработке — термической. Если проще, то нельзя затачивать закаленные полотна на ручных пилках. Термическая обработка исключает возможность затачивания зубьев, поэтому такие инструменты считаются одноразовыми, но служат они достаточно долго.

Это интересно! Различить закаленное или каленое полотно от обычного просто — первый вариант имеет темный окрас. Причем обычно закалку проходят только зубья, но может закаляться и все полотно. Не закаленные имеют блестящий оттенок, что говорит о возможности затачивания зубьев полотна при их притуплении.

Развод зубьев ножовки

Движение полотна должно быть свободным, для чего разводят зубья пилы на одинаковую величину.

Чтобы снизить коэффициент трения и зажим ножовки в пропиле, его ширина должна быть больше толщины рабочего полотна, иначе металл нагревается и расширяется, что приводит к заеданию пилы.

Развод зубьев ножовки выполняется отгибанием резцов в стороны.

Использование плоскогубцев не позволяет получить одинаковый угол наклона – таким инструментом можно будет пилить только дрова.

Чтобы развести резцы равномерно и получить ровный, аккуратный срез, используется самодельное приспособление для разводки зубьев.

Для его изготовления нужна металлическая плашка произвольной формы толщиной 2-3 мм.

В простом варианте, делаются несколько прорезей, обозначающих толщину полотна.

Зубец захватывается в отверстие, и отгибается до достижения выбранного упора.

Во второй версии, в планке пилкой по металлу пропиливается срез, и сверлятся два отверстия для установки ограничителя.

Поворот сектора в стороны позволяет регулировать угол загиба.

На рисунке изображена простая модель и разводка с упором.

Схема прибора отличается интуитивной простотой изготовления и использования.

Необходимо учесть, что для ширины отгиба есть свои параметры.

Как выбрать напильник

Подбирать инструмент нужно с учётом поставленной задачи – разные модели отличаются своим назначением

Рекомендуется обратить внимание на форму сечения, длину полотна, тип узора зазубрин. Грубый рашпиль не подходит для деликатной отделки

Следует учитывать зернистость, твёрдость используемого при производстве металла. Важную роль играют конструктивные особенности и материал рукоятки. Только учитывая все эти критерии можно выбрать хороший надфиль.

Назначение

Пользователь должен понимать, какой напильник нужен для цепи бензопилы, а какой – для правки ножовки

По этой причине стоит обратить внимание на форму сечения, твёрдость металла, тип насечки. Крупнозернистые модели помогут выполнить поставленную задачу быстро, но качество опиливания будет грубым

Для чистовой отделки лучше выбрать мелкозернистое полотно. Твёрдость влияет на срок эксплуатации и способность справиться с закалённым железом, сплавами металлов.

Форма сечения

Обрабатывать приходится разные по форме детали, поэтому выпускают полотна, которые отличаются своим сечением. Выпускают следующие модификации:

  • Квадратные или плоские – для прямоугольных отверстий, пазов, грубого опиливания заготовок;
  • Трёхгранные – для правки ножовок, отшлифовки внутренних углов;
  • Круглые – применяют при шлифовке, расточки отверстий, для заточки цепей бензопил;
  • Полукруглые – предназначены для вогнутых поверхностей.

Производят специальные типы инструмента с ромбовидным, ножевидным, овальным сечением, с помощью которых выполняют точное гранение сложных по форме поверхностей.

Тип насечки

Выпускают инструмент с надсечкой следующих типов:

  • Одинарная – для мягких, цветных металлов;
  • Двойная – применяют при грубом опиливании чугуна, сплавов на основе железа или бронзы;
  • Точечная – даёт хорошие результаты при работе с резиной, мягкой древесиной;
  • Крестовая – делает обработку более качественной за счёт сочетания грубой и мелкой надсечки;
  • Фрезерная дуговая – для финишной полировки.

Расположение насечек под разным углом к оси влияет на производительность.

Зернистость

В зависимости от зернистости инструмент предназначен для грубой или точной обработки. Выпускают следующие типы по данному критерию:

  • Драчевые – класс №0 или №1, за один проход снимают 0,1-0,2 мм металла, используются для грубой доработки;
  • Личные – класс №2 и №3, за один проход могут снять 0,02-0,03 мм;
  • Бархатные – класс №4-6, применяются при финишной шлифовке.

Отличаются категории по количеству зубьев на 1 см полотна. Драчевые имеют не более 12 штук, личные – до 34.

Ручка

К этому элементу прикладывают максимальное усилие во время шлифовки, она должна быть прочной и иметь антискользящую поверхность. По этой причине используют такие материалы, как пластик, дерево. Лучшие характеристики у двухкомпонентных рукояток, при производстве которых применяют ударопрочные полимеры, фибергласс и резину. Ручки должны быть не только удобные, но и надёжно фиксировать в своём теле полотно.

Рекомендации

Ножовки по дереву классифицируют не только по цели использования, они ещё могут различаться и по другим критериям.

  • Длина полотна. От того, какое количество зубьев располагается на лезвии пилы в ряд, зависит комфорт работающего, поскольку при большей длине совершается меньшее количество пилов, а забивается зуб на такой пиле с меньшей интенсивностью. Существует общий закон, гласящий – длина ножовочного полотна по дереву должна быть вдвойне больше, чем предмет, который пилят.
  • Размер зубов. Размер напрямую влияет на время распила и обратно пропорционален его качеству. Мелкой ножовкой делаются качественные и чистые резы, но с меньшей скоростью и с приложением больших сил. Пила же с крупным зубом тратит меньше времени на пиление, зато даёт рваный край реза и шероховатую его поверхность. Обычно параметром зубов ножовок по дереву зарубежных производителей является TPI (teeth per inch или «зубов на дюйм»), то есть чем больше режущих кромок располагается на 1 дюйме полотна, чем больше величина TPI, тем зуб мельче.

Стоит обратить внимание на таблицу соответствия дюймов к миллиметрам

Форма зуба. Этим параметром определяется, как будет идти рез относительно древесного волокна вида дерева и векторов прилагаемых усилий (от себя или на себя). Кроме того, существуют ножовки для универсального пиления, которые имеют зубья разных видов.
Марка стали, из которой изготовлено полотно ножовки

Сталь классифицируется по многим параметрам, но стоит обратить внимание лишь на то, каким образом сталь обрабатывалась – калёная, не калёная либо комбинированная (закалённой является не вся ножовка, а только её зубцы).

Предлагаем ознакомиться Как заморозить лисички на зиму свежими: способы заморозки При заточке зубьев полотно ножовки зажимается так, чтобы не больше сантиметра зуба выступало над тисками. При заточке рекомендуется выбирать треугольное сечение напильника/надфиля. Чтобы обеспечить должное качество, при заточке нужно следовать следующей последовательности:

  • заточить левую кромку каждого чётного (дальнего от работника) зубца;
  • переустановить полотно, повернув его на 180 градусов;
  • снова наточить левую кромку каждого чётного зуба, которые опять окажутся в дальнем ряду;
  • закончить режущую кромку и заострить зубцы.

Стоит обратить внимание, что под углом в 90 градусов закрепляют продольные либо универсальные пилы. При затачивании используется ромбовидный напильник

Работу с ним осуществлять нужно исключительно горизонтально. В результате заточенные кромки иногда имеют задиры. Такие заусенцы нужно сглаживать напильником с самой мелкой насечкой либо абразивным бруском, имеющим минимальную зернистость.

Насколько качественно заточены зубья ножовки, проверяют следующим образом:

осторожно провести рукой вдоль полотна – если кожей чувствуются заострённая грань и отсутствуют заусенцы, задиры – всё в порядке;
по оттенку – хорошо наточенные грани при падении на них света не бликуют, они должны быть матовыми;
пробное распиливание – ножовка должна идти прямо, распиленный материал должен иметь гладкую, ровную поверхность, растрёпанные волокна должны отсутствовать;
чем более мелкую насечку имеет инструмент – тем острее будет наточена пила.

Стоит обратить внимание на следующие советы профессионалов:

  • рекомендуются к использованию только качественные наборы инструментов, применяющиеся исключительно в целях затачивания зубьев пил;
  • на каждый зубец должно приходиться равное число движений напильником/надфилем; это правило действует, даже если возникло впечатление, что надо повторить проход;
  • в процессе одного прохода запрещена смена руки и угла, под которыми движется инструмент, пока не будет пройдена полностью одна сторона полотна ножовки;
  • запрещается менять сторону напильника/надфиля, то есть проходить каждую сторону необходимо одной и той же стороной инструмента;
  • соблюдение правильной геометрии каждого режущего сегмента ножовки по дереву даёт существенные положительные эффекты – и долговечность использования, и износостойкость, и малую потерю отходов материала, и ровный пропил.

Можно сказать, что обработать (развести и заточить зубья) такой простой инструмент, как пила-ножовка в домашних условиях собственноручно не так уж и сложно. Соблюдая общие правила, обладая определёнными практическими навыками и самыми простыми приспособлениями, вполне можно дать инструменту своими руками вторую жизнь и избежать дополнительных затрат, покупая новую столярную пилу.

Как наточить ножовку в домашних условиях, смотрите в следующем видео.

Выравнивание высоты

После того, как была выполнена разводка, ножовку нужно проверить на одинаковость высоты зубьев. Так как усилие к ней могло прикладываться неравномерно, есть шанс появления зубцов с меньшим износом, которые будут выступать над остальными.

Чтобы выявить такие зубья на ножовке, можно воспользоваться простым методом. Для него понадобится плотная бумага или картон по длине режущего полотна. Лист нужно положить на ровную поверхность, например стол, хорошо выровнять, после чего с силой прижать к нему режущую часть полотна. Зубцы, которые выбиваются из общего ряда, сделают более глубокие вмятины на поверхности.

Благодаря этому их можно легко обнаружить и скорректировать до начала заточки. Чтобы убрать лишнюю высоту, применяются различные надфили. Во время выполнения этой работы следует стремиться максимально сохранить форму каждого зуба ножовки.

Зачем и когда точить

Рассматриваемый инструмент в ходе эксплуатации подвергается различным нагрузкам, что приводит к притуплению зубьев. Если пилить пилой, у которой притуплены зубья, то результат будет гораздо менее эффективен, по сравнению с острой. Кроме того, использовать пилу с притупленными зубьями не рекомендуется по следующим причинам:

  • Снижение производительности инструмента. Будут расходоваться не только силы мастера, но еще и его время.
  • Снижение точности работ. Ножовкой с тупыми зубьями невозможно ровно пилить древесные материалы, а тем более делать это аккуратно.
  • Опасность применения инструмента. В ходе работ пилка будет застревать, заклинивать, сходить с косильной лески распила, поэтому такие работы могут быть опасными для мастера.

Острой ножовкой не только легче работать, но и намного безопаснее

Чтобы определить, что пришла пора для заточки полотна ножовки по дереву, следует обратить внимание на такие факторы:

  • Полотно издает характерный тупой звук. Если мастер часто использует ножовку, то ему не составит труда определить такой звук.
  • Кончики зубьев скругляются.
  • Пилка при попытке пилить древесину, отказывается выполнять свою задачу.

Эти факторы говорят о том, что пришла пора затачивать ножовку по дереву своими руками. Но прежде чем браться за напильник, следует определить, подлежат ли данные звенья заточке.

Заточка

Заточка ножовки по металлу или дереву для продольного распиливания или универсального выполняется двумя способами:

  • Прямым. Напильником под углом 90 в горизонтальном направлении к полотну удаляют слои с граней зубцов. Затем переставляют полотно в зажиме обратной стороной и проделывают аналогичную обработку дальних зубцов.
  • Косым. Отличается от прямого способа углом заточки, который составляет 80. Сначала обрабатывают зубья одного ряда, а потом и другого.

Для заточки универсальной пилы потребуется грубый надфиль или напильник с ромбическим сечением. Выбор способа зависит от особенностей обработки заготовок и предпочтений мастера.

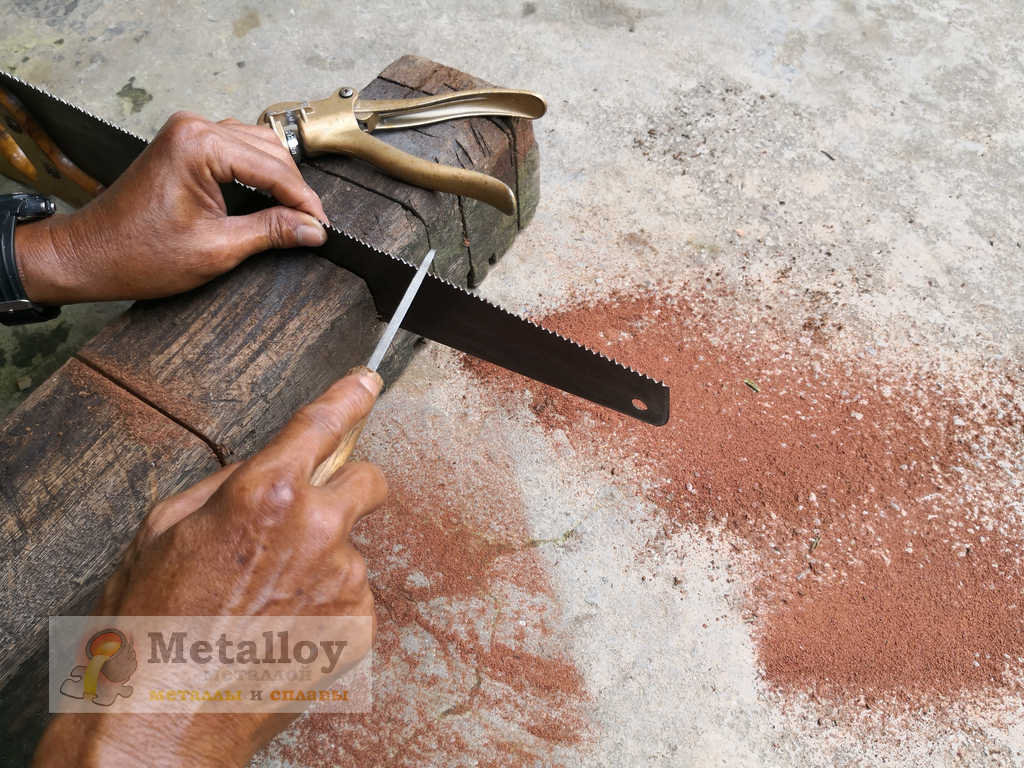

Заточить ножовку по дереву в домашних условиях можно следующим образом:

  • Подобрать напильник с трёхгранным сечением со специальными насечками для удобства точения.
  • Зафиксировать полотно под углом 45-50 к рабочей поверхности.
  • Напильником в направлении параллельном столу под углом к зубцам от 60 до 75 выполнить заточку.

Чтобы восстановить тупые зубцы сначала точат нечётные резцы, а затем чётные. После нечётных полотно разворачивают в обратном направлении и точат чётные.

Основные правила точения:

  • режущий инструмент следует двигать равномерно с одинаковым усилием;
  • для удаления заусенцев применяют напильники с небольшими насечками;
  • по окончании работ требуется выполнить проверку остроты зубцов.

Заточка ножовки по дереву

Как заточить ножовку

Чтобы заточить ножовку по металлу или по дереву своими руками необходимо:

  1. Выполнить подготовительные работы.
  2. Определить для каких целей применяют пилу.
  3. Выполнить заточку с параметрами, учитывающими целевое назначение инструмента.


Заточка пилы напильником

Подготовка

Для заточки ножовки по дереву необходимо подготовить весь необходимый инструмент. Затем устранить возможные виды загрязнений до чистого металла и оценить возможность восстановления полотна. На основании осмотра подбирают способ затачивания.

Заточка

Заточка ножовки по металлу или дереву для продольного распиливания или универсального выполняется двумя способами:

  1. Прямым. Напильником под углом 90 в горизонтальном направлении к полотну удаляют слои с граней зубцов. Затем переставляют полотно в зажиме обратной стороной и проделывают аналогичную обработку дальних зубцов.
  2. Косым. Отличается от прямого способа углом заточки, который составляет 80. Сначала обрабатывают зубья одного ряда, а потом и другого.

Для заточки универсальной пилы потребуется грубый надфиль или напильник с ромбическим сечением. Выбор способа зависит от особенностей обработки заготовок и предпочтений мастера.

Заточить ножовку по дереву в домашних условиях можно следующим образом:

  1. Подобрать напильник с трёхгранным сечением со специальными насечками для удобства точения.
  2. Зафиксировать полотно под углом 45-50 к рабочей поверхности.
  3. Напильником в направлении параллельном столу под углом к зубцам от 60 до 75 выполнить заточку.

Чтобы восстановить тупые зубцы сначала точат нечётные резцы, а затем чётные. После нечётных полотно разворачивают в обратном направлении и точат чётные.

Основные правила точения:

  • режущий инструмент следует двигать равномерно с одинаковым усилием;
  • для удаления заусенцев применяют напильники с небольшими насечками;
  • по окончании работ требуется выполнить проверку остроты зубцов.


Заточка ножовки по дереву

Разводка зубьев

Развод зубцов требуется для исключения застревания полотна в распиле. Процесс заключается в отгибании зубьев относительно полотна в две стороны на одинаковый угол и расстояние. В результате правильной разводки должны быть сформированы свободные зазоры, которые помогут при резании упростить ход полотна в распиле.

Стандартом считается разводка на расстояние не более 2 мм. В зависимости от особенностей применения отгиб делают таким:

  • для обработки сухой древесины — от 0,3 до 0,5 мм;
  • для сырой древесины — от 0,5 до 1 мм.

Подбор угла отгиба проводится на основе следующего принципа: больший угол позволит пилить с широким пропилом, а меньший — с большими усилиями, но меньшей шириной распила.

Для отгиба применяют специальные приспособления. Полотно зажимают в струбцине, устанавливают на рабочую поверхность. Затем аккуратно отгибают зубья при помощи металлической плашки на такое расстояние, чтобы не сломать их.

Пошагово разводка выполняется следующим образом:

  1. Делаются прорези в качестве меток для определения толщины полотна.
  2. Зубец фиксируется в проделанном отверстии и отгибается плашкой до отмеченной точки упора.
  3. Аналогичная процедура выполняется со всеми оставшимися зубцами.

Выравнивание высоты

Проверка высоты выполняется следующим образом:

  • на ровную гладкую поверхность кладут лист бумаги, имеющий единый цветовой оттенок;
  • располагают полотно над ним, прижимают равномерно, чтобы торцевая поверхность полотна была параллельна;
  • убирают пилу, затем смотрят на равномерность следов прижатия;
  • при наличии выступающих зубцов выполняют аккуратное спиливание напильником до общего уровня.

Ровное расположение зубьев требуется для выполнения ровного распила материала. Неоднородная нагрузка на зубцы приводит к их усиленному износу. Поэтому после разводки обязательно требуется их выравнивание.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
