Направляющая для бензопилы для продольного распила

Чертежи аналогов Логосоль

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Для изготовления конструкции кроме бензопилы понадобятся:

два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
две рельсы;
уголки 50х100 мм и 40х40 мм;
отрезки водопроводной трубы в 25 см в качестве стяжек;
плита из стали толщиной в 4-6 см и длиной в 60 см;
подвижные шланги;
трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого

40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Дополнительно: Бензопилы Урал — модели их характеристики, особенности

Состоит конструкция из четырех главных узлов:

Пилы с приводом.
Механизма для регулирования толщины изготавливаемой доски.
Механизма для передвижения пильной части конструкции.
Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

На фото представлен чертеж, где обозначены основные части конструкции

В первую очередь собираем основание, состоящее из двух рельс. Их переворачивают дном вверх и крепят к ним большие уголки. Крепить необходимо параллельно полу, причем желательно удостовериться в параллельности при помощи уровня, чтобы достигнуть большей точности.

Начинаем изготавливать стойки, которые будут держать основу. Чтобы самоделка была жесткой и не шаталась, прихватите сваркой уголки между стойками. Не забудьте приварить защиту на шину.

По завершению работ с основой, приступаем к передвижной тележке. Берется стальная пластина и внизу нее приваривается маленький уголок, а потом само изделие устанавливается на колесики, ролики или подшипники. Сверху нужно приварить два уголка, которые станут держателями пилы.

Портативная минипилорама по чертежу готова. На фото видно простую конструкцию

Чертежи пилорамы своими руками

По чертежам сразу скажу, под каждый случай делаются индивидуальные чертежи. Ведь я же не знаю какой именно вы бензопилой будете пользоваться. Второе это мне не известно какой материал у вас имеется, я напишу к примеру уголок, а у вас имеется труба, которая вполне сгодится. Поэтому расчерчиваем всю схему, за основу беря выше показанные чертежи.

Пилорама Логосоль

Данный тип лесозаготовительного оборудования подойдет для небольшого строительства, так как существенно упрощает и ускоряет процесс распиловки древесины. Однако сделать такой станок своими руками достаточно сложно.

Чтобы сделать каретку для бензопилы и станину своими руками, потребуются чертежи данной конструкции. Они прилагаются ниже вместе с фото готового станка.

Как видно из предлагающихся чертежей, аппарат состоит из трех основных частей:

Каретка для бензопилы.
Направляющие для плавного и ровного перемещения каретки.
Блок подачи бревен.

С изготовлением каретки мы разобрались в прошлом примере. Можно использовать данную конструкцию, однако ее необходимо доработать. Потребуется установить на раму колесики и ограничительный механизм. Благодаря им каретка сможет легко перемещаться по направляющим и не слетит во время распиливания бревен.

Сами направляющие должны быть выполнены из крепкого и износостойкого материала. Для самодельной пилорамы рекомендуется использовать обычные железнодорожные рельсы. В зависимости от предпочитаемых размеров станка, выбирают нужную длину рельсов. При необходимости они свариваются между собой, а швы зачищаются, чтобы избежать больших перепадов. В дальней части рельс приваривается упор для бревна. Он не позволит ему съезжать в процессе распиловки.

Блок подачи бревен является одной из сложнейших частей этого устройства.

Во-первых, он должен регулировать высоту подъема бревна. Для это на поднимающие устройства устанавливается зубчатая рейка. Перемещение выполняется ручкой, которая приводит в движение зубчатое колесо. Ограничить обратное движение поднимающей части можно храповым механизмом.
Во-вторых, необходимо ограничить бревно, чтобы оно не скатывалось на бок. Сделать это достаточно просто. Можно воспользоваться уголками из любого прочного материала, которые подкладываются под древесину и не дают ей смещаться. Также можно предусмотреть более крепкие фиксаторы, прикручиваемые напрямую к блоку подачи бревен. Но тогда могут возникнуть проблемы с их регулированием под разные размеры дерева

Далее останется только собрать станок в единую конструкцию. После этого можно будет использовать его для заготовки больших партий древесины. На этом видео показан станок в рабочем состоянии:

Пилорама из бензопилы своими руками: видео

чертеж или схема

Чертежи в готовом виде можно найти на сайтах компаний, которые производят деревообрабатывающие конструкции. Однако изображения схем в любом случае будут лишь примерными, поскольку в основном на них изображены устройства с высокой мощности, которые не будут разумным решением для бытовых нужд из-за своей высокой себестоимости и высокого расхода топлива.

Также схему для изготовления пилорамы можно сделать самостоятельно, вооружившись, например, обучающим видео. Самое главное – это разместить основание, станину и полозья. Также нужно будет установить между полозьями рельсов зажимной корпус. И не забудьте заблаговременно продумать габариты своей пилорамы.

Ход работы по изготовлению пилорамы своими руками

старый сарай;
ангар;
гараж;
навес.

При этом следите, чтобы станок был безопасным и устойчивым. При работе в закрытом помещении следует обеспечить вытяжку. Крайне нежелательно ставить пилораму в помещениях с повышенной влажностью.

После того как вы определились с будущим местом установки вашей пилорамы, можно приступать к изготовлению ее основания. Его следует прочно закрепить, чтобы не допустить в будущем корпусных смещений или вибрации.

Готовые элементы основания конструкции нужно монтировать строго параллельно земле, поэтому рекомендует использовать строительный уровень для этой цели. Крепления должны быть максимально прочными, в качестве материалов для крепления можно применять:

Когда вы закончили установку основания, нужно уложить рельсовый путь. При этом основание конструкции обязательно должно быть сделано их металла. В зависимости от веса пилорамы и условий ее использования основанием могут выступать следующие изделия:

металлический уголок;
профильная металлическая труба;
швеллер.

Затем нужно заняться установкой крепежа. Крепеж в данном случае – это длинная рама, закрепленная с помощью разных зажимов с обеих сторон. Устанавливать ее следует так, чтобы древесина, уложенная поверх крепежа, легла ровно. Крепления ни в коем случае не должны быть круговыми, иначе цепи и шины не будут корректно работать.

Переходим к подвижной части пилорамы. Она тоже имеет вид работы, которые будет двигаться вдоль рельсов. Этот элемент конструкции устанавливается на специальные ролики, которые закрепляются на раме максимально плотно.

Также подвижная часть должна содержать зажимы для поддержки плиты. При этом они должны гарантировать резку материала как горизонтально, так и вертикально. Крепления для этой части могут быть разными, чаще всего применяют коробки на основе листовой стали или же хомуты. Однако специалисты рекомендуют для крепления применять обхваты на основе пластин из металла.

Составные элементы

Типовая конструкция каретки для бензопилы состоит из следующих частей:

Опорной рамы с направляющими, которые собираются непосредственно на месте использования с применением стандартных секций.
Системы автоматического контроля параметров деревообработки, в которую входят конечный выключатель, датчики контроля глубины реза, температурные детекторы, узлы измерения текущих вибраций инструмента и пр. Набор таких узлов у каждого из производителей кареток различен.
Измерительные шкалы, устанавливаемые на направляющих.
Двигатель перемещения каретки.

Дополнительного обслуживания оборудование не требует.

В качестве примера рассмотрим схему и возможности портативной лесопилки Logosol F2 Farmer с кареткой под бензопилу. Она предназначается для продольной распиловки брёвен диаметром до 60 см и собирается из стандартных секций длиной 1 м, которые изготавливаются из анодированного алюминия.

Имеется два варианта привода:

Для бензопил с ручной подачей используется конструкция с 4-метровой направляющей, по которой производится вертикальное и горизонтальное перемещение каретки. Наиболее подходящим типом бензопилы для такой цепной пилорамы является Stihl MS391. Мощность двигателя — 3,3 кВт при массе 6,4 кг. Если использовать пилу большей мощности, например, Stihl MS661, то распиловка пойдёт ещё быстрее.
Для бензопил, которые оснащены функцией автоматической подачи, больше подойдёт Logosol Log Moulder. Это комплекс, включающий приводную каретку, имеющую возможность изменять производительность и скорость движения пильного плотна в зависимости от усилия сопротивления обрабатываемого материала. Установка применяется преимущественно для электрических пил, но может быть приспособлена и под бензиновые.

Насадки

«Кородер» – приспособление для резки

Кородер – насадка, которая предназначена для удаления коры и наростов различного происхождения. С ее помощью можно вырезать пазы и чашки, строгать бревна. Данная насадка отличается простотой в использовании и надежностью. Установить ее можно буквально за пять минут, если следовать всем указаниям, которые прописаны в инструкции по ее эксплуатации.

Цена: от 1260 до 1650 рублей.

«Короед» – фреза для обработки дерева

Короед – так называется специальная фрезерная головка. Используется для обработки бревен, брусьев и досок. Помогает аккуратно вырезать пазы и чашки. Насадка выпускается в комплекте с ремнем и используется для бензопил, которые имеют на цепи звездочку с шестью лучами. С помощью такой насадки можно также шкурить дерево.

Цена: от 1620 рублей до 1990 рублей.

Косилка для пилы

Насадка представляет собой роторную косилку. Имеет в комплекте нож, с помощью которого скашивается трава. Чаще всего такие насадки выпускаются для бензопил марки «Stihl». Для других бензопил также можно заказать изготовление данной насадки.

Цена: от 2200 до 2550 рублей.

Для снятия коры

Насадка для снятия коры используется для того, чтобы чистить бревна от коры. С ее помощью также можно удалять сучья различных размеров, делать острыми колья, выполнять все виды работ, для которых используется топор, делать замки угловые под сруб.

Насадка для снятия коры

Монтируется на стандартном месте шины бензопилы. Корпус насадки имеет дополнительную защиту. Подходит для таких моделей бензопил, как «Stihl» MS250- MS361 и бензопила «Хускварна» H55 – H365 и Хускварна 137.

Цена: от 15000 до 18000 рублей.

Лодочный мотор

Применяется для глиссирующих и водоизмещающих лодок, высота транца которых не превышает 38 сантиметров. Насадка для лодки легко и просто устанавливается.

В комплекте с ней идет руководство по эксплуатации, следуя советам которого, вы легко и быстро сможет установить насадку.

Цена: от 1200 до 2200 рублей.

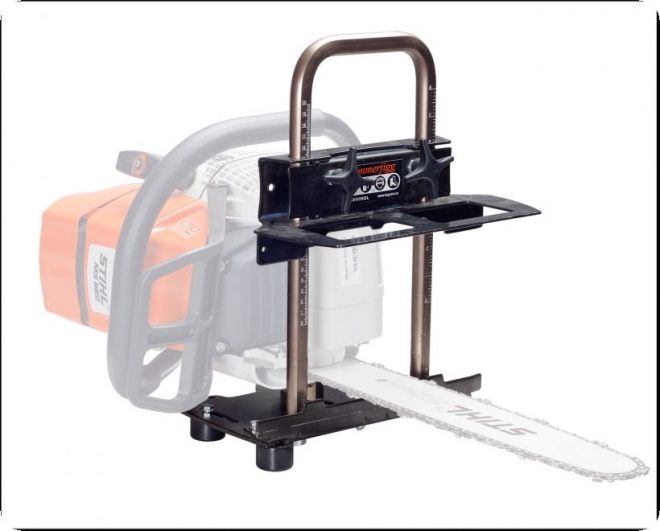

Насадка для продольного пиления

Данный вид насадки представляет собой уменьшенный вариант пилорамы. Ее очень удобно использовать в «походных» условиях (см. мини бензопилы).

Может работать автономно, а это значит, что ее можно взять с собой на выездную работу по распилу древесины.

Цена: от 1799 до 2300 рублей.

«Бензорез»

Работает за счет отрезных кругов, которые имеют диаметр до 20 сантиметров и посадочным отверстием до 22 сантиметров.

Цена: от 1720 до 1850 рублей.

«Болгарка»

Позволяет использовать бензопилы в качестве болгарки. Работает посредством ременной передачи.

Цена: от 2200 до 2760 рублей.

«Лебедка»

Насадка лебедка используется для подъема на высоту и перемещения тяжелых грузов, а также для буксировки транспорта. Отличается простотой в использовании и довольно компактными размерами.

Если сочетать данную насадку с плугом или окучником, можно в разы быстрее обработать участок земли.

Цена: от 3000 до 3920 рублей.

«Кусторез»

Насадка “Кусторез”

Насадка кусторез применяется для обрезки сучьев и кустов. Подходит для ухода за растениями на дачном участке. В отличие от электрических кусторезов может работать автономно. Отличается высокой мощностью.

Цена: около 1990 рублей.

«Мотобур»

Используется для сверления ям в земле и во льду диаметром до 35-40 сантиметров. Незаменима для подледной рыбалки.

Такая насадка позволяет сэкономить на покупке мотобура.

Цена: от 2500 до 5200 рублей (в зависимости от функциональности).

Насадки и приспособления для бензопилы значительно облегчают монтажные, строительные и ремонтные работы. Без них не обойтись на даче. Установить насадки своими руками не составит труда. К каждой модели в комплекте прилагаются не только рабочие элементы, но и руководство по эксплуатации, прочитав которое вы сможете установить любую насадку за 10 минут.

Дебаркеры

По конструкции дебаркеры подразделяют на барабанные и дисковые. Первые служат в основном для удаления коры с бревен (окариватели), дисковыми вырезают монтажные пазы, чашки, углубления и т.п.

Рабочая часть устройств состоит из барабана или фрезы, закрепленных в подшипниковом узле. Как и большинство насадок для бензопил, дебаркеры приводятся во вращение с помощью клиноременной передачи. На их оси для этого имеется ведомый шкив. Подбирая диаметры шкивов и изменяя число оборотов двигателя с помощью акселератора, можно получать оптимальную скорость вращения рабочего инструмента, обеспечивающую необходимые параметры обработки.

На рисунке ниже изображены дебаркеры с различной формой рабочего инструмента: фреза для выборки пазов (а), рубанок плоский (б) и сферический (г), фреза фигурная (в).

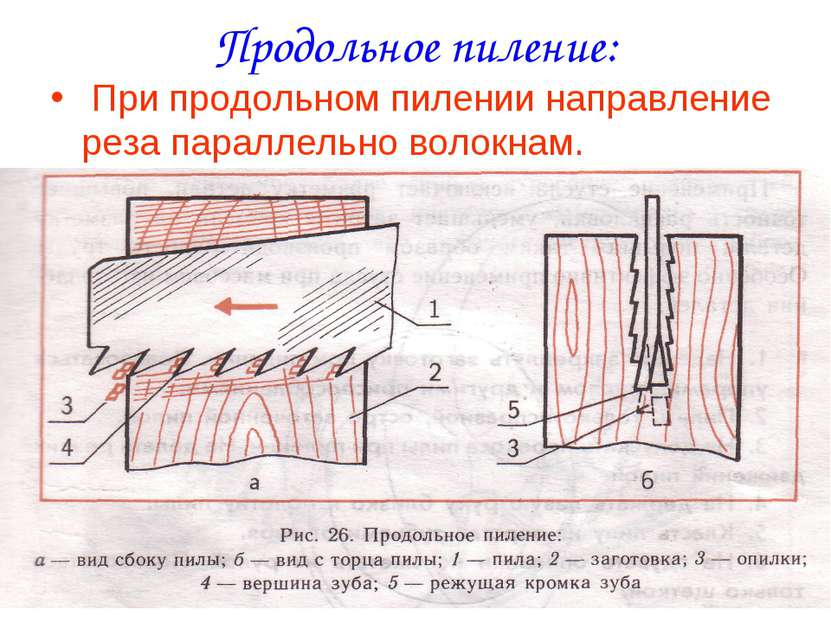

Применение бензопилы для продольного распила

Рассмотрим технологию изготовления этих пиломатериалов с помощью каретки:

Лафет делается путем последовательной обрезки противоположных сторон. Сначала отрезают горбыль сверху до получения плоской ровной поверхности. Затем бревно переворачивают, укладывают на ровную срезанную пласть, и повторяют операцию с противоположной стороны.

Брус изготавливают путем последовательного удаления горбыля. Сначала делают лафет, затем подобным способом удаляют горбыль с боковых сторон

Важно проследить за перпендикулярностью сторон по отношению друг к другу.

Необрезная доска делается из неошкуренного бревна (с неудаленной корой). Наиболее удобный способ — удаление горбыля, укладка бревна на полученную ровную пласть и последовательная нарезка досок нужной толщины

После каждого прохода пила опускается на толщину доски плюс толщину пропила цепи.

Для изготовления обрезной доски сначала делают лафет, затем с одной из боковых сторон срезают горбыль и укладывают полученный трехкантный брус на среднюю пласть. После этого последовательно срезают доски, боковые поверхности которых будут параллельны, а ширина всех досок — одинаковой.

Рисунок 5 – Виды пиломатериалов

При наличии определенного опыта и навыков можно выпиливать пазы, четверти и прочие продольные формы рельефа. Для этого надо располагать заготовку с учетом вылета пильной рамы и глубины захода цепи в материал. Подобные работы достаточно сложны, требуют точности и достаточной ширины опорной площадки.

Принцип работы, преимущества и недостатки

Принцип работы пилорамы, изготовленной из портативной бензопилы, очень прост. Пила прочно крепится к какой-либо поверхности, а затем через нее «прогоняют» доски, брус или бревна. При этом вместо диска пилорамы выступает цепь бензопилы.

Вот основные достоинства такой самодельной конструкции:

Возможность смонтировать где угодно. Пилораму из бензопилы можно собрать абсолютно в любом месте: на строительной площадке, на приусадебном участке или даже на месте лесозаготовки в полевых условиях.
Простота сборки. Для монтажа потребуется только бензопила и материалы, которые есть под рукой.

А в роли главного недостатка выступает не слишком высокая мощность устройства. При срезании с толстого бревна доски большой длины оно может нестабильно работать, застревать.

В зависимости от способности к перемещению самодельные пилорамы из бензопилы делят на два вида:

Стационарное устройство представляет собой конструкцию из металлических или деревянных реек, на которой зафиксирована пила. Она имеет направляющие, по которым движутся бревна. Во время работы пила неподвижна.

Мобильное приспособление представляет собой специальную насадку на бензопилу, которую обычно сваривают из стальных реек. Пила во время работы движется вместе с этой насадкой вдоль бревна.

В зависимости от материала, из которого изготовлена пилорама, устройства бывают:

Применение бензопилы для продольного распила

Рассмотрим технологию изготовления этих пиломатериалов с помощью каретки:

Важно проследить за перпендикулярностью сторон по отношению друг к другу. Необрезная доска делается из неошкуренного бревна (с неудаленной корой)

Наиболее удобный способ — удаление горбыля, укладка бревна на полученную ровную пласть и последовательная нарезка досок нужной толщины

После каждого прохода пила опускается на толщину доски плюс толщину пропила цепи.

Рисунок 5 – Виды пиломатериалов

Другой вариант

Подобных насадок на рынке присутствует большое количество. Все они подходят для распиловки бревен на доски, у всех у них схожая конструкция. Но есть и отличия. На фото ниже показано приспособления для бензопилы, для работы с которой не требуется дополнительных приспособлений или инструментов. По сути, это миниатюрная ручная пилорама, в основе которой лежит бензиновая пила.

Ручная пилорама

Конструкция дополнена направляющими и колесиками, которые перемещаются по поверхности бревна, уменьшая сопротивление. Колесиков две пары, они располагаются с противоположных сторон заготовки. Это удобно, легко, плюс – увеличивается качество срезаемого материала.

Насадка крепится к бензопиле точно так же, как и в предыдущем случае. Основное требование к работе – точно установить пилу, чтобы она оказалась в горизонтальном положении. И хотя косой срез получается то же, удобнее и проще, когда инструмент расположен ровно.

Механизированная заточка на станке

Кроме того, каждая модель инструмента имеет свой шаг зубьев, значение которого для бытовых и полупрофессиональных моделей связано с мощностью бензопилы, и крутящим моментом, который развивает привод. Например, для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие будет существенно ниже.

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Дополнительно: Бензопила уходит вправо

Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Техническая характеристика бензопилы partner 350. Наиболее распространённой пилой из ряда «партнёр» считают партнер 350 s. Эту модель используют для продольного и поперечного пиления древесины. Такие станки имеют электропривод, и оснащаются специальными заточными кругами.

Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей. Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь.

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики:

Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи;
Возможностью регулирования угла заточки, в пределах, указанных ранее;
Наличие сменных шлифовальных дисков;
Постоянным значением ширины реза.

Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку.

Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Особенности распиловки бревна при использовании бензопилы

Создать дополнительное оборудование для распиловки бревен достаточно просто:

Для создания опоры применяется каркас, который может быть создан из ножек школьной парты. Наиболее подходящими являются трубы с квадратным сечением 20×20 мм.
При сооружении рамы необходимо создать 2 зажима, а на одном торце закрепить поперечину. На данном элементе должны быть отверстия для стяжных болтов. В середине создается выступ для шины.
Для того чтобы распилить бревно вдоль, необходимо сконструировать опорную раму, ширина которой должна быть не меньше длины на 8 см.
Для удобства работы, на раме должна быть приварена ручка.
Перед проведением работ необходимо тщательно проверить, надежно ли закреплена рама на шине.

Использовать самодельный инструмент достаточно просто. Перед распиловкой необходимо установить 2 козла — они будут использоваться в качестве опоры для бревна. Кроме этого, подготавливается металлическая рейка или ровная доска, которая будет служить направляющим элементом.
