Насадка — болгарка на бензопилу Универсальность или смерть бензопиле?!

Какие насадки на бензопилы можно установить и где их купить

Производство не стоит на месте, и ежедневно разными производителями выпускаются насадки для бензопилы. Эти насадки разработаны специально для бензиновых пил, и для применения, нужно только вместо шины с цепью их установить. Для такого агрегата можно купить следующие виды насадок:

  1. Лебедка — тяговое устройство для передвижения тяжелых предметов
  2. Помпа — устройство для откачивания и перекачивания воды

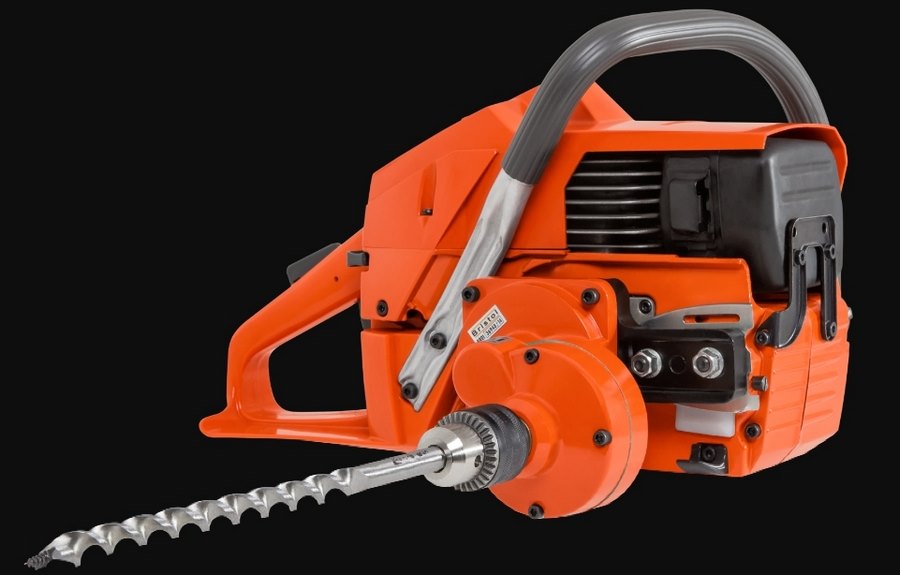

  3. Мотобур — агрегат для бурения отверстий в грунте с последующей установкой в них столбиков
  4. Дровокол — для раскалывания пеньков большого диаметра
  5. Дебаркер — для удаления коры с древесины
  6. Приставка для лодочного мотора — крыльчатка для привода в действие резиновых, деревянных или стальных лодок

На этом возможности инструмента не заканчиваются, так как можно купить насадку в виде болгарки и дрели. Для любителей мастерить, из бензопилы можно сделать двигатель для мини-автомобиля. Делать насадки самостоятельно не безопасно, но если есть уверенность в своих возможностях, то смело можно их реализовать.

Сложности и ограничения

Насадка-болгарка для бензопилы ставит перед пользователями ряд проблем:

  • Как предохранить движущиеся части от мелкой стальной или каменной пыли, образующейся во время резки?
  • Как выбрать характеристики отрезного круга?
  • Можно ли устанавливать одну насадку на бензопилы от разных производителей?

Наличие эффективных воздушных фильтров для работы с указанными типами насадок признают все. Дело в том, что при разделении веществ, имеющих мелкозернистую структуру, выделяется значительное количество мелких частиц стружки, с которыми штатные фильтры бензопил справиться не смогут.

Стоит рассмотреть две разновидности фильтров. Бензопилы китайского производства (торговая марка Partner) оснащаются стандартными одноступенчатыми фильтрами, которые забьются весьма быстро. Производители более высокой ценовой категории (Штиль, Хускварна) комплектуют сою продукцию двух- и трёхступенчатыми фильтрами, которые способны последовательно задерживать частицы с разными размерами. Долговечность работы двигателя бензопилы в таких условиях заметно возрастает. Поэтому устанавливать УШМ-насадку на бензопилу лучше всего для моделей, которые имеют в своей конструкции три последовательно расположенных очистных фильтра: поролоновый, бумажный, нейлоновый. Они трудно повреждаются стальной стружкой, и смогут обеспечить нормальную работу привода устройства.

Эксперты советуют дооборудовать пилы стандартными воздухоочистительными фильтрами от легковых автомобилей-внедорожников, которые эффективно справляются с мелкодисперсными частицами любой плотности.

Вторая опасность связана с использованием пильных дисков, которые не рассчитаны на высокооборотистые двигатели бензопил. На этом настаивают производители пил Хускварна. Действительно, отрезные диски могут разлетаться от превышения центробежных сил, при этом возможны тяжёлые травмы пользователей. Опасность увеличивается при длительном режиме работы с такой насадкой: от перегрузки элементов привода могут возникнуть вибрации, на которые пильный диск не рассчитан. Поэтому требуется:

  • Ограничивать число оборотов двигателя бензопилы;
  • Использовать только диски, рассчитанные на повышенные скорости вращения;
  • Работать только с защитным кожухом;
  • Использовать модели инструмента, в которых имеется функция защиты от обратного удара (в конструкции должен присутствовать инерционный тормоз).

Подведём итоги. Насадка-болгарка для бензопилы – полезное и необходимое во многих случаях приспособление. При наличии вышерассмотренных ограничений такое устройство вполне допустимо устанавливать на бензопилы определённых характеристик, с применением только подходящих для этих целей отрезных кругов. Цена конструкций вполне доступна – от 1400…1500 руб. — для пил Хускварна, до 2200…2300 руб. – для пил от Штиль.

Редуктор для кислородного баллона. Устройство и принцип работы

Рычажная лебёдка. Пробуем вытащить автомобиль

Лебедка

Это еще одно полезное приспособление, которое расширит стандартные функциональные особенности бензопилы. Усилие тяги напрямую зависит от характеристик самой пилы. Максимальное усилие может доходить до двух тонн. Усилие тяги составляет около полутора тысяч килограмм. Длина комплектного троса составляет 30 метров. Размеры устройства небольшие. Рекомендуется устанавливать данную насадку на бензопилу «Штиль» или подобные по техническим характеристикам. Недорогая китайская техника не выдает необходимой мощности.

С помощью такой лебедки можно вытащить застрявший в грязи автомобиль, поднять машину на эвакуатор, поднять лодку на прицеп автомобиля. Используя лебедку, можно перемещать поваленные деревья и перемещать грузы в пространстве.

Дробилка — измельчитель веток, «насадка» для болгарки своими руками

Доброго времени суток, уважаемые самоделкины! Данная статья будет интересна всем, у кого бывает большое количество древесных отходов, либо тем, кто заготавливает древесину на зиму. Автор канала «Make it Extreme» сделал мощный измельчитель веток, обрезков досок и тому подобного. Агрегат с легкостью превращает это в мелкую щепку и опилки.

После такой переработки сырье можно использовать, например, для изготовления топливных брикетов. Кстати говоря, болгарку можно будет снять и использовать по своему назначению за считанные секунды

А это — немаловажно, ведь иногда, при изготовлении различных аппаратов на ее основе — разобрать бывает даже невозможно. Так что эту самоделку можно смело назвать именно насадкой для болгарки. Для создания данного агрегата потребуются следующие материалы

1. Стальной лист не менее 6 мм толщиной. 2. Стальной уголок, либо профильная труба. 3. Стальная болванка около 50 мм в диаметре, для обработки на токарном. 4. Болгарка. 5. Цепь для бензопилы. 6. Два фланца с подшипниками. 7. Краска аэрозоль. 8. Стальной швеллер

Для создания данного агрегата потребуются следующие материалы. 1. Стальной лист не менее 6 мм толщиной. 2. Стальной уголок, либо профильная труба. 3. Стальная болванка около 50 мм в диаметре, для обработки на токарном. 4. Болгарка. 5. Цепь для бензопилы. 6. Два фланца с подшипниками. 7. Краска аэрозоль. 8. Стальной швеллер.

Инструменты. 1. Токарный станок. 2. Сварочный аппарат. 3. Углорез по металлу. 4. Болгарка с обычными и зачистными дисками.

Итак, автор приступает к изготовлению. Первым делом изготавливает из одной большой цепи около дюжины маленьких. Каждое из которых состоит из 11 звеньев.

Отрезает при помощи дисковой пилы кусочек стального кругляка.

И, зажав в патроне токарного станка, начинает вытачивать основную деталь будущей дробилки — вал.

Добивается, что бы на внешний диаметр заготовки плотно сели цепочки.

С двух сторон обтачивает вал под диаметр подшипника.

Переворачивает вал, подготавливает и нарезает резьбу для переходной муфты.

Далее, нарезает резьбу для зажимного кольца.

И вытачивает само кольцо.

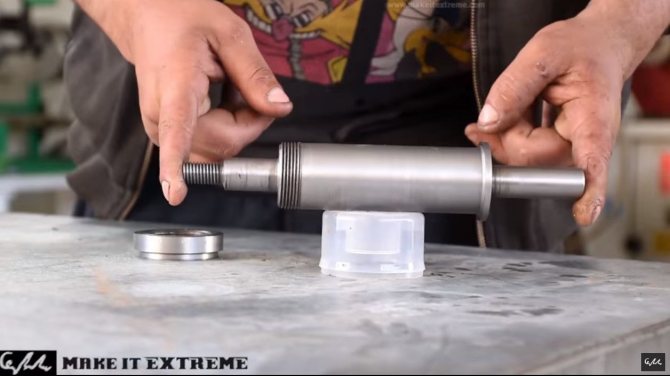

Вот такой вал получился.

Приступает к его сборке. Накручивает зажимное кольцо.

Затем фланцы с подшипниками.

Переходную муфту.

И примеряет болгарку.

«Ходовая часть» готова.

Теперь автору нужно изготовить разделительные кольца, для этого обтачивает трубу так, что бы плотно села цепь. Но уперлась не «зубами», а звеньями.

Диаметр подогнан, можно нарезать колечки. Их толщина такова, что бы два ножа цепи не касались друг друга.

Затем цепочку и одно кольцо.

Повторяет до тех пор, пока не наберет нужное количество.

И закручивает зажимное кольцо, сдавливая все элементы между собой.

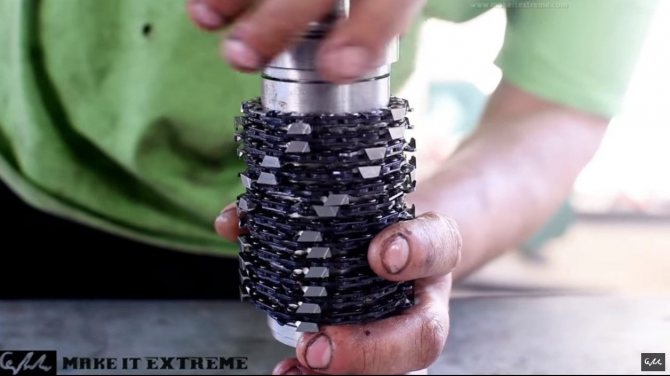

Итак, сердце измельчителя готово.

Установив коронку по металлу на сверлильный станок, делает посадочные отверстия для фланцев.

Вставляет вал в подшипники, фиксирует переходной муфтой.

Проваривает все соединения.

Из стального листа изготавливает заднюю стенку для подающего лотка. Зажимает его в тисках и сгибает в несколько этапов, в нижней части необходимо получить изгиб. Он нужен для того, что бы ветки и палки лучше прижимало к режущей части.

Прихватывает сваркой заднюю и переднюю стенки.

Затем и боковые, последнюю стенку прижимает струбциной.

Спасибо автору за очередную, нестандартную идею применения болгарки! Соблюдайте технику безопасности, не кидайте в дробилку лом…

Всем хороших идей!

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Пошаговая инструкция

Процесс изготовления циркулярки из болгарки своими руками включает ряд этапов:

  • прежде всего, нужно сделать стол-основу;
  • установить саму болгарку и диск;
  • прикрепить упорную планку;
  • подвести электричество;
  • провести проверочный запуск.

Мы расскажем о том, как переделать болгарку в миниатюрную циркулярку. С её помощью можно пилить бруски, небольшие доски, рейки, используемые при ремонте или в частном хозяйстве.

Стол выглядит в форме верстака, основание которого чаще всего делается из пиломатериала.

  • Вначале берут листы ДСП и сколачивают из них миниатюрный стол, ножки которого выполняют на такой высоте, чтобы под станину помещалась болгарка. Крепят их к рёбрам жёсткости. Те, в свою очередь, изготавливаются из небольших досок и закрепляются по краю столешницы на расстоянии 7-10 см с нижней её стороны при помощи саморезов.
  • Верхнюю рабочую поверхность желательно сделать из ламинированной фанеры. Когда столешница (станина) готова, её переворачивают вниз лицевой стороной и проводят разметку под установку болгарки и пилочного диска. За основу берут элемент с болгарки, по нему делают замеры для прорези под новый диск. На его концах карандашом отмечают крайние границы будущего отверстия (прорези). Затем берут сверло и просверливают сформированные точки.
  • После этого при помощи линейки соединяют края образованных отверстий, проведя две параллельные линии на их ширине. Часть столешницы внутри таких линий вырезают при помощи болгарки. Прорезь под диск готова.
  • Затем следует приобрести новый диск в магазине. Оптимальным вариантом станет покупка образца для работ по дереву размером 125 мм с твердосплавными зубьями – их может быть 24, 36, 48.
  • Под рабочей поверхностью стола прикручивается планка, к которой крепят болгарку, используя струбцины. Зафиксировать её можно при помощи хомутов, сделанных самостоятельно, и затягивающих гаек. Одновременно в столе (в вырезанном отверстии) делают установку самого диска. Он должен располагаться так, чтобы большая его часть находилась на поверхности. Желательно провести крепление защитного козырька. Его продают в любом строительном магазине, поэтому купить такой элемент можно без труда. Крепят его обычно на петли, давая возможность козырьку откидываться.
  • Из металлического уголка или из пластикового обрезка старого плинтуса изготавливают упорную планку. Крепить её можно на фанеру или ДСП. По длине эта планка должна быть такой же, как и рабочая поверхность стола. Прикручивают планку (ограничитель) на расстояние не менее 2 см от зубьев пильного диска. На концах рейки делают два отверстия и проводят фиксацию в столе при помощи болтов или обычных саморезов.
  • Обрабатываемая доска или брусок должны полностью помещаться на столешнице, поскольку при движении диска на высокой скорости пиломатериал подвергается вибрации. Удержать пиломатериал на весу невозможно – есть вероятность получить серьёзные травмы.
  • На следующем этапе работ с внутренней стороны мини-стола делают крепление электрической розетки, через которую пускают провод и затем осуществляют установку выключателя. Обычно его фиксация проводится с наружной стороны одного из рёбер жёсткости. Провод от выключателя направляют к источнику питания – таким образом электричество подводят к циркулярке.

На этом работа закончена.

Народные умельцы, чтобы не изготавливать стол для циркулярки, в качестве опорного каркаса используют тиски. В самом начале делают зажим болгарки с диском на краю обычного стола, сняв защиту и открутив ручку болгарки. Затем берут фанеру или ДСП для формирования станины, в которой делают отверстие под диск. Крепят её путём просверливания отверстия, в него вставляется болт. Оно должно совпасть с отверстием на болгарке, где крепится ручка. Болт затягивают до упора, используя ключ.

Из подручных материалов изготавливают упорную планку или ограничитель. Крепят её болтами на концах станины с помощью обычных саморезов. Под весом болгарка может наклоняться вперед и цеплять диском саму столешницу. В этом случае нужна ручка. Её можно выкрутить из старого закаточного ключа и завинтить в болгарку, сделав подпорку для двигателя.

Работает такая миниатюрная самодельная конструкция чётко, распил реек и брусьев производит качественно.

Настольная циркулярная пила

Торцовка, то есть поперечный распил досок или брусков под прямым углом получается качественнее, если использовать специальное приспособление.

Из болгарки также можно сделать такой станок своими руками.

  1. Для этого болгарку с диском по дереву закрепляют на поворотной планке перпендикулярно направлению длины доски так, чтобы плоскость диска была направлена строго вертикально. Одна точка крепления должна располагаться в районе редуктора, а вторая – на противоположном конце машинки.
  2. В корпусе редуктора имеются резьбовые отверстия для крепления штатных рукояток. С помощью уголков и этих отверстий болгарку нужно прикрепить к подвижной части станка.
  3. Задняя часть корпуса крепится к доске хомутом. Защитный кожух на диск можно использовать от любого электроинструмента подходящего размера.
  4. Ближе к вертикальной опоре нужно закрепить упорный уголок. Располагаться он должен строго перпендикулярно плоскости диска, как в вертикальном, так и в горизонтальном направлениях.

Пружина на заднем конце планки служит для возврата торцовочной пилы в исходное положение после окончания реза. Горизонтальный стол должен иметь поперечный паз, в который входит диск при распиле доски. Диаметр диска выбирают, ориентируясь на ширину досок. Так торцовку можно проводить в один заход. Главное, внутреннее отверстие диска должно совпадать с креплением на оси редуктора.

Конструкция циркулярной пилы гораздо сложнее торцовочного станка. Время контакта диска пилы с древесиной довольно продолжительное, поэтому и надежность крепления корпуса болгарки к станине должна быть выше.

Дополнительно: Торцовочная пила Makita LS1040: характеристики, отзывы, цена, аналоги

Вот так может выглядеть один из вариантов настольной циркулярки.

На фото видно, что рабочий стол состоит из двух плоскостей:

  • верхний стол предназначен для продвижения обрабатываемой детали;
  • нижний служит упором для шлифмашинки.

На верхней поверхности стола отчетливо видна головка болта, с помощью которого болгарка закреплена. Выступающий болт ограничивает ширину обрабатываемой доски. Справиться с этой проблемой можно, настелив еще один слой фанеры.

Упорный уголок должен иметь максимально возможную длину во избежание отклонения доски от направления распила. Крепление уголка лучше делать так, чтобы можно было менять рабочее расстояние между ним и диском: тогда ширина отрезаемой части тоже будет меняться.

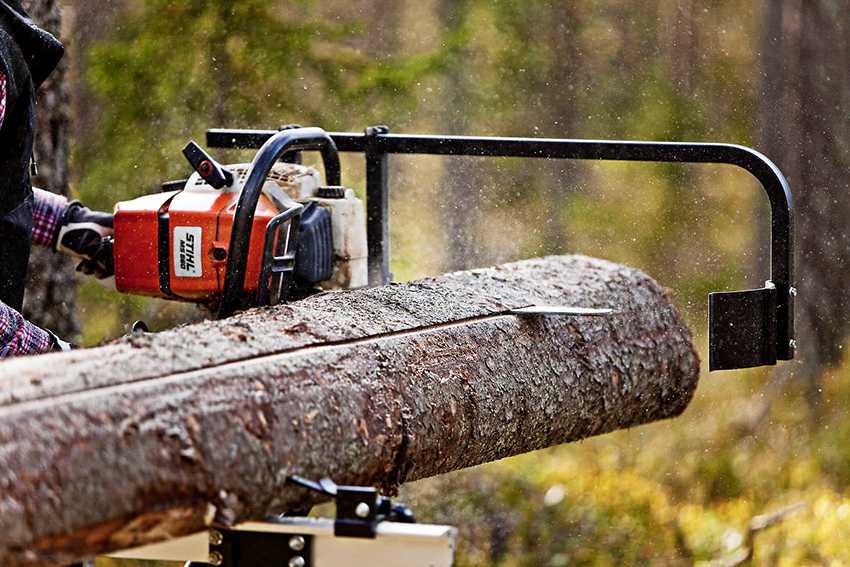

Виды насадок на бензопилу для продольного пиления

Для продольного пиления древесины используются два вида насадок. Одни из них предназначены для нарезки материала в вертикальном направлении, а другие – в горизонтальном.

Насадки для распила древесины в вертикальном направлении состоят:

  • из адаптера (крепится в зоне основания на шине);
  • направляющей (используется для передачи прямолинейного движения, фиксируется к доске, которая ставится на бревно).

Приспособления для продольного пиления бывают вертикальными и горизонтальными.

Благодаря такому строению продольный рез получается очень точным. Этот тип насадки может применяться для разных целей.

С помощью вертикальной насадки можно выполнить следующие задачи:

  • распилить бревно надвое;
  • разделить материал на четыре части;
  • изготовить из бревна качественный брус, который впоследствии может использоваться для строительных работ;
  • сделать из бревна доски или несколько брусьев небольшого размера.

На заметку! Если распиловка предполагает изготовление нескольких брусьев, в процессе работы придется постоянно менять положение доски. Применение вертикальной насадки требует определенной сноровки, ведь незакрепленный конец направляющей может уходить в сторону.

Горизонтальная насадка, в отличие от вертикальной, фиксируется на направляющей в двух местах. Стоимость съемных приспособлений для продольного распила варьируется в диапазоне от 1800 до 2300 руб.

Дополнительное оборудование для бензопилы

Насадка болгарка на бензопилу Хускварна, как и на другие силовые инструменты, выпущенные под иным брендом, продаются в большом ассортименте на рынке. Найти такое устройство не сложно. С монтажом тоже не должно возникнуть проблем, так как в комплекте вы получаете инструкцию, где подробно описан процесс ее установки. Потрудиться дольше и прибегнуть к некоторым хитростям, которые в инструкции не описаны, придется лишь тогда, когда насадку для бензопилы вы выбрали неподходящую.

Важно! Универсальной насадки «болгарка» для модификации бензопилы не существует. При покупке ее необходимо учитывать свою модель силового инструмента

При этом учтите, что выбрать идеальный вариант дополнительного оборудования для инструмента не просто, так как производители насадок не всегда в сопроводительном документе указывают полный список совместимых моделей бензопил.

Правила выбора насадки «болгарка» на бензопилу

Приставка к бензопилам УАР 1 болгарка, как и другие насадки, продаются в комплекте с технической документацией, которую перед покупкой нужно изучить. Хорошо, если в перечне бензопил, которые совместимы с этим приспособлением вы найдете свою, но, если ее там нет, не торопитесь огорчаться. Это еще не говорит о том, что насадку монтировать на инструмент вы не сможете.

Проведите дополнительное исследование, сравните, например, диаметр посадочного места шкива, который в комплекте с насадкой с диаметром коленчатого вала вашего силового агрегата (чтобы измерить диаметр вала, нужно демонтировать систему сцепления).

Главный шкив приспособления бывает разным

Обратите внимание на него, и, если он совпадает с главной звездочкой вшей бензопилы, вы сможете использовать насадку. Если нет, то монтаж шкива на место сцепления выполнить нереально

Настольная циркулярная пила

Торцовка, то есть поперечный распил досок или брусков под прямым углом получается качественнее, если использовать специальное приспособление.

Из болгарки также можно сделать такой станок своими руками.

  1. Для этого болгарку с диском по дереву закрепляют на поворотной планке перпендикулярно направлению длины доски так, чтобы плоскость диска была направлена строго вертикально. Одна точка крепления должна располагаться в районе редуктора, а вторая – на противоположном конце машинки.
  2. В корпусе редуктора имеются резьбовые отверстия для крепления штатных рукояток. С помощью уголков и этих отверстий болгарку нужно прикрепить к подвижной части станка.
  3. Задняя часть корпуса крепится к доске хомутом. Защитный кожух на диск можно использовать от любого электроинструмента подходящего размера.
  4. Ближе к вертикальной опоре нужно закрепить упорный уголок. Располагаться он должен строго перпендикулярно плоскости диска, как в вертикальном, так и в горизонтальном направлениях.

Пружина на заднем конце планки служит для возврата торцовочной пилы в исходное положение после окончания реза. Горизонтальный стол должен иметь поперечный паз, в который входит диск при распиле доски. Диаметр диска выбирают, ориентируясь на ширину досок. Так торцовку можно проводить в один заход. Главное, внутреннее отверстие диска должно совпадать с креплением на оси редуктора.

Конструкция циркулярной пилы гораздо сложнее торцовочного станка. Время контакта диска пилы с древесиной довольно продолжительное, поэтому и надежность крепления корпуса болгарки к станине должна быть выше.

Дополнительно: Полная Сборка Бензопилы Штиль 180

Вот так может выглядеть один из вариантов настольной циркулярки.

На фото видно, что рабочий стол состоит из двух плоскостей:

  • верхний стол предназначен для продвижения обрабатываемой детали;
  • нижний служит упором для шлифмашинки.

На верхней поверхности стола отчетливо видна головка болта, с помощью которого болгарка закреплена. Выступающий болт ограничивает ширину обрабатываемой доски. Справиться с этой проблемой можно, настелив еще один слой фанеры.

Упорный уголок должен иметь максимально возможную длину во избежание отклонения доски от направления распила. Крепление уголка лучше делать так, чтобы можно было менять рабочее расстояние между ним и диском: тогда ширина отрезаемой части тоже будет меняться.

Технология распила бензопилой

Перед тем, как распустить бревно на доски в домашних условиях, необходимо грамотно раскроить его, чтобы получить максимальное количество качественных досок при минимальном количестве отходов. Рациональное использование сырья достигается при применении специальных схем распиловки. На дерево наносится разметка, соответствующая поставленной цели и виду запланированных пиломатериалов.

Перед началом работы необходимо тщательно закрепить заготовку, чтобы достичь высокого качества поверхности досок. Распил бревна осуществляется чаще всего по горизонтали. Преимущество горизонтального распила заключается в том, что затрачивается меньше усилий на удержание на весу мотопилы. Распилить заготовку вдоль мотопилы можно пользуясь приспособлениями для продольной распиловки — деревянным упором — приспособлением, изготовленным своими руками.

При использовании насадки для продольного распила необходимо тщательно закрепить её на корпусе бензопилы. Перед началом работы необходимо позаботиться о создании базовой поверхности, параллельно которой будет происходить распил бензопилой.

В продольный распил необходимо вставлять клинья, во избежание зажима полотна мотопилы отпиленным краем доски. Пила должна двигаться плавно, нельзя с силой давить на неё. Распиливать бревно лучше вдвоём, так как необходимы дополнительные руки для передвижения и закрепления заготовки, чтобы вставить клинья в распил.

Зная все эти тонкости и особенности, несложно самостоятельно распилить брус или бревно на доски.

Правила безопасности при проведении работ

Прежде чем начать пилить заготовку бензопилой, необходимо принять меры, чтобы работать было безопасно:

  • убедиться, что насадка смонтирована на бензопиле согласно прилагающемуся чертежу;
  • обязательно знать виды неполадок бензопилы и способы их устранения;
  • тщательно подготовить рабочее место и надёжность крепления заготовки;
  • при работе обязательно носить спецодежду, очки, защищающие глаза от попадания мелких опилок, наушники для защиты от шума, респиратор для защиты органов дыхания;
  • запуск бензопилы происходит на земле, тормоз цепи нужно разблокировать перед самым началом работы;
  • обязательно иметь под рукой аптечку для оказания первой помощи;

Знание и точное соблюдение правил безопасности позволит провести распиловку заготовки бензопилой без вреда для здоровья и получить качественный пиломатериал.

Дебаркер — универсальная приспособа для очистки бревен от коры и сучков

Дебаркерами называют такие насадки, которыми выполняется очищение бревен от коры, наростов и сучков, а также выполнения в древесине продольных и поперечных пазов. Дебаркеры отличаются по конструкции, так как они бывают барабанного и дискового типа. Барабанные агрегаты применяются для снятия коры и их еще называют окаривателями, а дисковые для вырезки монтажных пазов, чашей и углублений.

Рабочая часть приспособы включает в себя барабан или фрезу, которые крепятся в подшипниковом узле. В действие дебаркер приводится за счет ременной передачи. Регулировка скорости вращения рабочей части происходит за счет диаметра используемого шкива и силы нажатия на ручку акселератора. Чем больше диаметр шкива, тем выше скорость вращения дебаркера.

Это интересно! Если работаете с древесиной, то такая насадка, как дебаркер, будет незаменимой при очистке спиленного бревна от коры или при вырезании монтажных пазов и чашек.

Как из бензопилы сделать болгарку?

Чтобы превратить бензопилу в инструмент для резки металла, потребуется купить стандартный магазинный набор.

Готовый комплект состоит из следующих элементов:

  • ведущего шкива, именуемого барабаном;
  • ременной оснастки;
  • защитного кожуха;
  • шпильки или ключа похожих на те, которые часто входят в комплект поставки бензопилы.


В стандартный набор также должна входит детальная инструкция, в которой описывается каждый из элементов набора и его установка на бензопилу. Чтобы бензопилу переделать в болгарку, следует придерживаться такого порядка действий:

  1. Вначале нужно изучить инструкцию по установке и эксплуатации насадки-болгарка;
  2. Затем потребуется слить моторное масло с двигателя бензопилы. Для этого нужно поставить рядом с инструментом небольшую емкость и аккуратно перевернуть пилу, направив отверстие для заливки масла в сосуд;
  3. После этого с бензинового инструмента потребуется снять барабан сцепления и шину;
  4. На приводной вал ведущей звездочки инструмента нужно установить шкив из купленного комплекта;
  5. Далее нужно установить ременной механизм непосредственно на осевой центр распиловочного диска. Это даст возможность менять частоту вращения имеющегося главного вала;
  6. Устройство для распиловки металла потребуется закрепить при помощи крепежей в виде шпилек. Если их нет в наборе, то можно использовать любые фиксаторы, которыми ранее крепилась шина бензопилы. В большинстве случае размер шпилек и место их монтажа можно выбрать индивидуально в зависимости от условий и модификации инструмента.

После сборки приспособления своими руками, потребуется проверить ее на наличие посторонних шумов. Если во время работы с места крепления режущего диска слышны скрипящие звуки, то это говорит о неправильной фиксации элемента. В этом случае шпильки потребуется переставить.

Готовая насадка — болгарка для бензопилы

Сегодня, насадку на бензопилу, в том числе и типа «болгарка», без проблем можно купить в любом магазине бензоинструмента. С установкой тоже не возникает проблем, т. к. вместе с ней поставляется подробная инструкция, изучив которую можно своими руками установить болгарку на бензопилу, за исключением тех случаев, когда насадка выбрана неправильно.

Важно: насадка — болгарка не универсальная, её нужно выбирать под конкретную модель бензопилы.  Производители насадок не указывают в документах полный перечень моделей бензопил, для которых она предназначена, что затрудняет правильный выбор

Как выбрать болгарку на бензопилу

При выборе насадки для вашего инструмента, в первую очередь, необходимо ознакомиться с её технической документацией. Если в списке бензопил, для которых она предназначена, ваша модель не указана, это еще не значит, что на неё нельзя установить насадку УШМ.

Для проверки совместимости, необходимо сравнить диаметр коленчатого вала бензопилы с диаметром посадочного отверстия на шкиве из комплекта насадки (потребуется снять сцепление с бензопилы).

Ведущий шкив насадки может иметь несколько видов, подробнее о видах поговорим чуть позже. При выборе, необходимо, чтобы вид ведущей звездочки бензопилы и шкива насадки совпадали, в противном случае установить шкив вместо сцепления не представляется возможным.

Виды шкивов насадки — болгарки

Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.

Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, 170, 250.

Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив  более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.

Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.

Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.

Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.

Установка на бензопилу своими руками

Как установить насадку — болгарку на бензопилу знает не каждый, поэтому мы расскажем об этом подробнее.

Работу по установке, следует начать, как ни странно, с очистки бензопилы. Необходимо снять боковую крышку, шину, цепь и продуть бензопилу сжатым воздухом, под боковой крышкой спрессовываются и накапливаются мелкие частички древесины, которые при разборке сцепления могут попасть в подшипник.

Далее, необходимо выкрутить свечу и ограничить ход поршня при помощи куска не толстой и плотной веревки, с навязанными на неё узелками. Для этого веревку нужно просунуть в цилиндр через свечное отверстие. Эти манипуляции нужны для того, чтобы максимально безопасно заблокировать ход поршня, а соответственно и коленчатого вала и открутить сцепление.

Далее, чашка сцепления снимается с коленчатого вала и в зависимости от вида шкива насадки, либо меняется, либо на неё устанавливается шкив вместо ведущей звездочки. Сборка проводится в обратной последовательности.

Теперь переходим к установке самой насадки — болгарка. Она монтируется на место штатной шины, ничего сложного, просто необходимо установить насадку на два винта крепления, закрыть боковую крышку и затянуть винтами.

На завершающем этапе производится натяжение ремня. Как проверить натяжение мы описывали выше.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
