Насадка на дрель для заточки свёрл. как заменить наждачный круг?

Конструктивные особенности

В домашней мастерской насадка на дрель для заточки сверл является вполне актуальной, так как большинство затупившихся изделий, попросту лежат без дела. При этом человеку приходится покупать новые и дорогостоящие сверла, которые также спустя некоторое время эксплуатации затупятся и станут неактуальными. Большинство мастеров попросту избавляются от таких расходных материалов, а некоторые прибегают к самостоятельному их затачиванию на наждаке. Для разрешения данной проблемы были изобретены специальные приспособления, предназначающиеся для заточки сверл.

Такое приспособление представляет собой несложную конструкцию, функциональная часть которой располагается внутри корпуса из пластика. В корпусе во вращение приводится абразивный круг, который имеет определенную форму, позволяющую создавать необходимый угол заточки. С торцевой стороны приспособления имеются специальные отверстия с определенными диаметрами под соответствующие сверла. Обычно насадка позволяет осуществлять затачивание расходных материалов диаметром от 3 до 10 мм. Абразивный круг или точило приводится в движение посредством дрели, для чего устройство присоединяется при помощи специальной соединительной муфты.

Отверстия для сверл имеют определенный угол, под которым происходит соприкосновение затачивающейся детали с поверхностью точильного круга в соответствующем положении. После того, как деталь будет установлена в отверстие подходящего диаметра, необходимо запустить дрель. Таким способом будет обработана одна из режущих кромок, после чего необходимо развернуть деталь на 180 градусов, и выполнить заточку второй кромки.

Плюсы и минусы использования

Оценивая рациональность подобных насадок на дрель для заточки сверл, следует отметить, что они вовсе не предназначается для постоянного и интенсивного применения. К ряду их положительных факторов можно отнести:

  1. Невысокая стоимость изделий. Это обусловлено простотой конструкции устройства.
  2. Простота применения. Пользоваться устройством очень легко, с чем может справиться даже новичок. В отличие от наждачного станка, выполнить затачивание на специальной насадке не только легко, но еще и быстро.
  3. Возможность использования приспособления для разного диаметра сверл. Немаловажный фактор, позволяющий осуществить заточку целого арсенала деталей из домашней коллекции при помощи одной насадки.

Среди минусов рассматриваемый инструмент имеет следующие недостатки:

  1. Невозможность осуществлять полноценную заточку. Хотя производитель и сообщает, что изделие предназначается для затачивания деталей, в действительности же оно обеспечивает только заточку кромок.
  2. Ненадежная фиксация изделия на патроне дрели. Большинство производителей выпускают насадки с пластиковым фиксатором, что делается для удешевления устройства.
  3. Невозможность изменения угла затачивания. Угол заточки уже изначально заложен в приспособлении.
  4. Трудности в применении. Чтобы воспользоваться насадкой, необходимо закреплять дрель в неподвижном состоянии, что позволит обеспечить удобство применения устройства. При этом одной рукой потребуется нажимать на кнопку «Пуск» на дрели, а второй придерживать затачиваемую деталь.

В целом, рассматриваемые приспособления являются достаточно эффективными, если использовать их строго по предназначению.

Использование приспособления

Несмотря на простоту конструкции приспособления для заточки сверл, справляется оно со своим прямым предназначением достаточно качественно, что подтверждает видеоролик в конце материала. Такое изделие будет помогать каждому мастеру, особенно при выполнении работ в полевых условиях.

При заточке сверл следует помнить, что данное устройство не является полноценным станком. Использовать его на постоянной основе не рекомендуется, так как это приведет к быстрому стачиванию наждака. Прибегать к применению устройства производитель рекомендует в случае отсутствия доступа к стационарному оборудованию. Применять в условиях производства такие приспособления вовсе не рационально, так как потребуется достаточно часто менять наждаки.

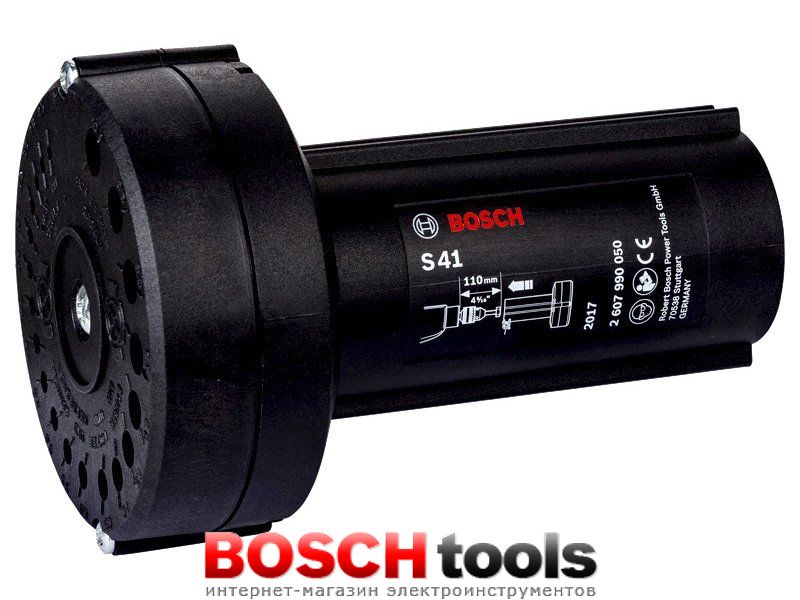

Точилка фирмы BOSCH

Из этого следует, что применять насадку для заточки сверл необходимо только в крайних случаях. Такими крайними случаями являются работы в полевых условиях, а также при выполнении работ по строительству, когда ограничен доступ к стационарному станку. В домашнем арсенале у каждого мастера обязательно должна быть такая насадка, которая позволит существенно упростить жизнь.

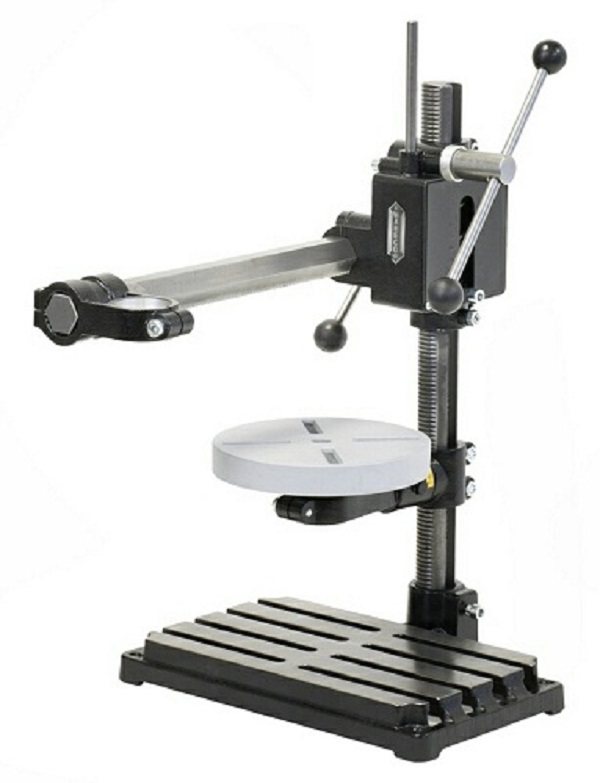

Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности

В зависимости от масштабов задач они могут быть разного размера. Установка крепится на токарном или точильном станке с помощью болтов. Их конструкция состоит из:

  • основания;
  • крепежного элемента для зажима инструмента;
  • упорный механизм;
  • винт, регулирующий подачу;
  • зажимы.

На покупном образце находится шкала, она регулирует угол с высокой точностью. Если вы применяется самостоятельное устройство, то удобнее будет использовать шаблоны разного диаметра, их можно выполнить из дерева.

Простая приспособа из гайки для заточки сверла в домашних условиях

Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:

Инструкция по созданию:

  • Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
  • Угол заточки должен соответствовать полученным краям – 120 градусов.
  • Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
  • Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.

В такой держатель просовывается заготовка. Она надежно фиксируется прижимом. Теперь можно подносить деталь к абразивному кругу и не переживать, что срежете лишнее или с неправильным углом.

Заточное приспособление на дрель для сверл своими руками

Мы рассказали, что можно купить насадку на электродрель. Обычно они выполнены из пластика и имеют стандартные разъемы. Сделать аналог можно дома, рекомендации:

  • выполняйте детали из металла, а не пластиковые;
  • соедините наждачный круг с патроном с помощью кольца;
  • наждачный конус можно изготовить на токарном станке;
  • внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.

Чтобы вам проще было делать самоделку, посмотрим, из чего состоит покупная модель. Это на видео объясняет и показывает комментатор после произведенного разбора:

Устройство для болгарки

Этот электроинструмент тоже применяют для затачивания, это легко объяснить – установка абразивного диска является естественной задачей углошлифовальной машины, а крепеж под нужным углом к вращающемуся абразиву сделать легко. Посмотрим, как это выглядит:

К кожуху необходимо прикрепить металлический уголок, он будет выполнять функцию направляющего. Регулировка происходит вручную. Есть и минусы, к ним относится то, что сам диск подвергается неравномерной нагрузке и при длительном использовании может раскрошиться.

Оправка для заточки сверл из дверных петель

Еще один интересный домашний вариант.

Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:

  • нижняя часть фиксируется на подручнике;
  • верхняя перемещает заготовку;
  • нижний палец нужно вытащить, оставить только верхний;
  • следует разрезать на две части одну из петель – одна из них регулирует наклон;
  • нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
  • далее нужно заварить барашек, чтобы вращать упорный механизм.

Более подробная поэтапная инструкция в видео:

Спиральный тип

Для этого необходима втулка, диаметр которой в точности повторяет размер сверла. Это могут быть трубки из меди, алюминия. Направляющие следует выточить из дерева. В бруске сверлятся отверстия под заданным углом – в них нужно будет вставлять инструмент. Отдельно нужно создать подручник, который отвечает за упор и правильное положение заготовки.

Как выбрать хороший товар

Приспособление на дрель для заточки сверл в магазинах стоит около 1000 рублей. Перед покупкой обязательно проверьте её совместимость с инструментом. Нужно понимать, что насадка- это довольно примитивное оборудование. Однако, оно позволяет сильно сэкономить, ведь брать профессиональное оборудование или обращаться за помощью к специалистам-очень дорого.

Иногда производители сами предоставляют насадку в комплекте с инструментом . Это самый оптимальный вариант, скорее всего товар будет качественным.

Существует три основных вида насадок:

  • Для дисковых пил.
  • Для свёрл.
  • Для заточки рабочих частей разнообразных инструментов.

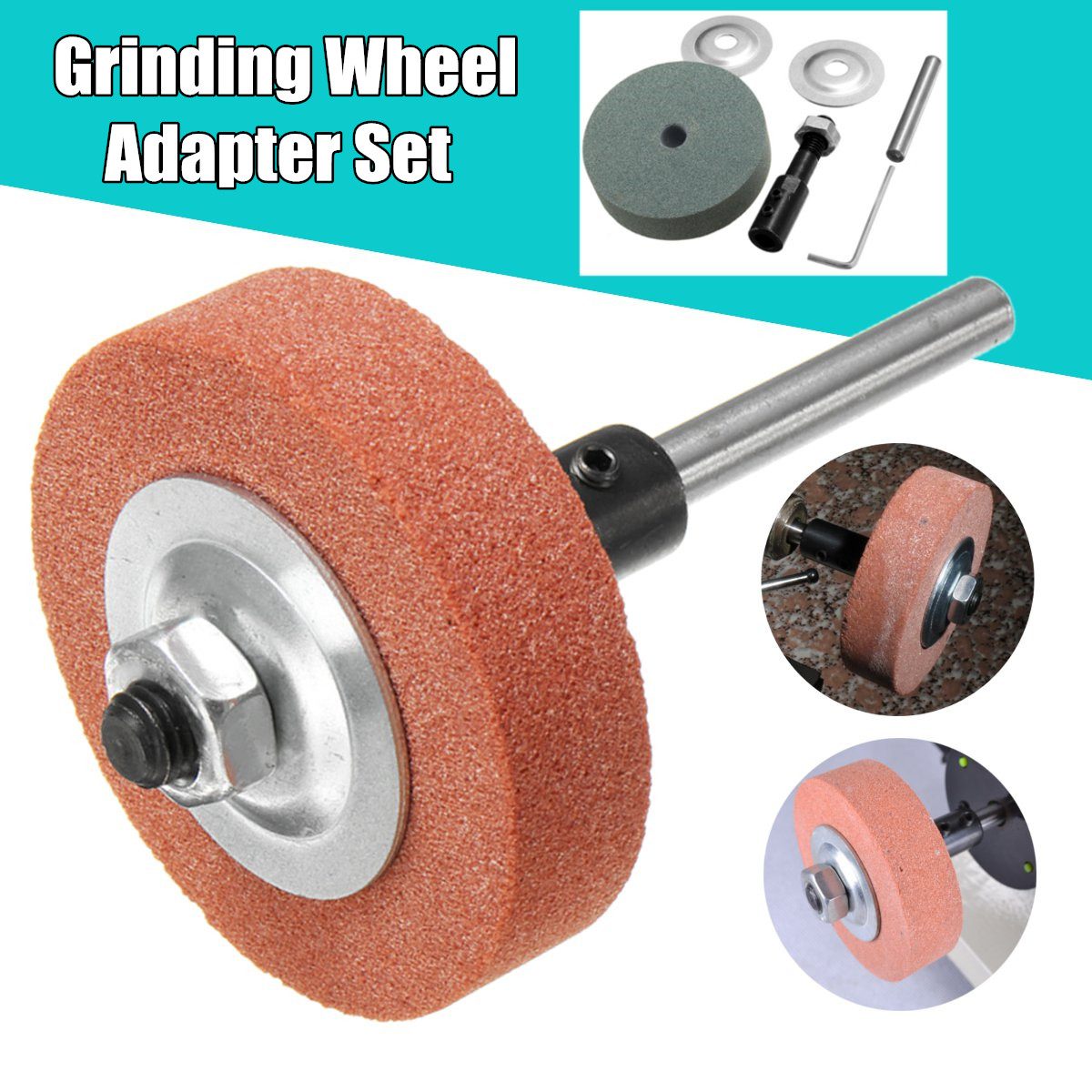

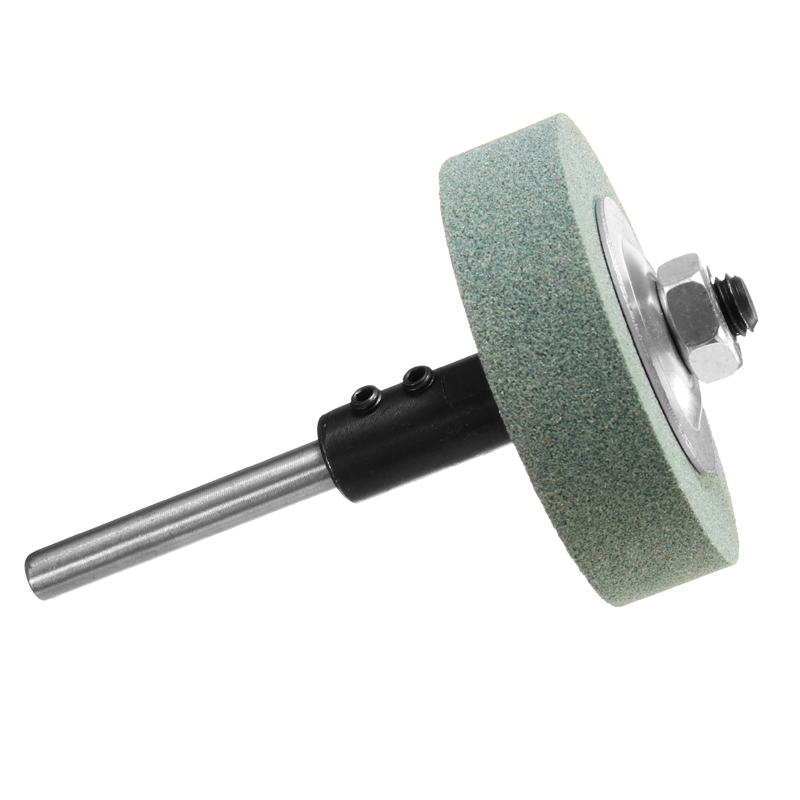

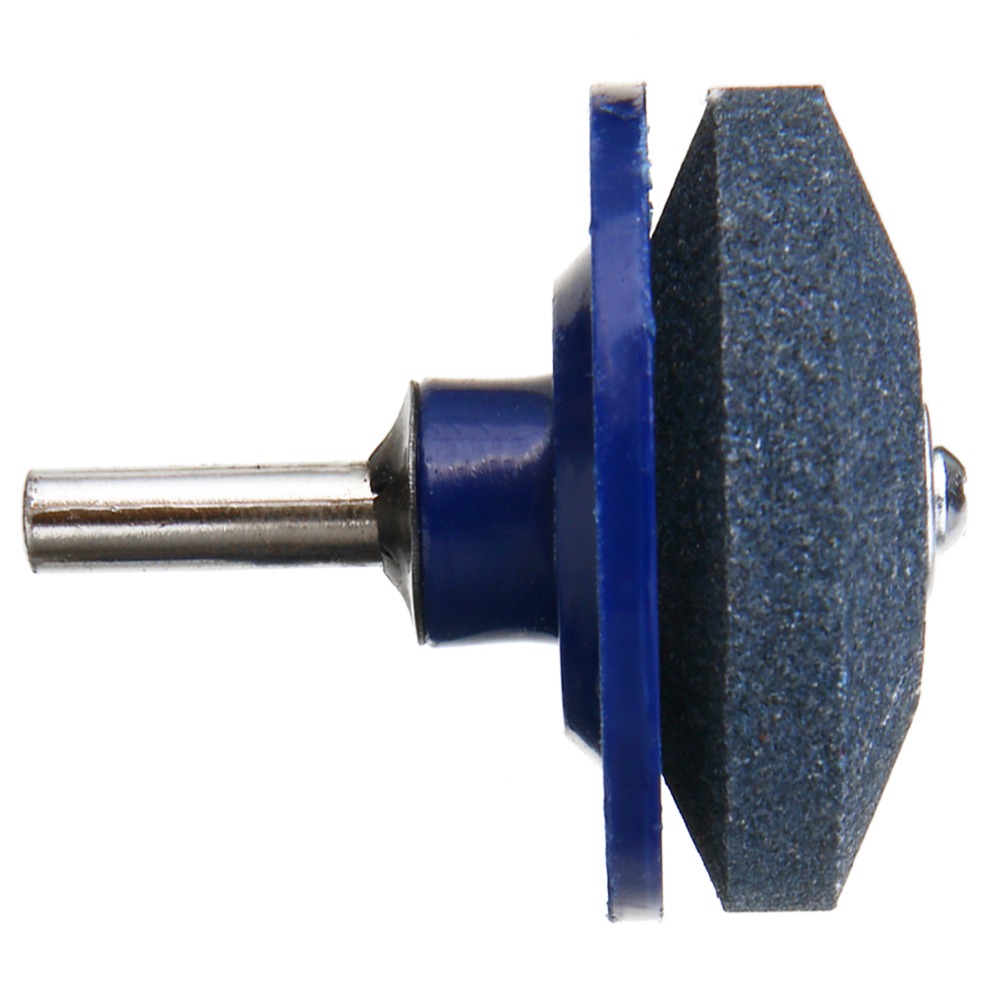

Абразивные диски

Виды заточных станков

Чтобы заточить сверло своими руками правильно, необходимо использовать соответствующие станки. Подобные устройства делятся на 2 группы.

  • Промышленное оборудование отличается значительной мощностью. С его помощью можно затачивать сверла диаметром в 20 мм и более. Эти станки устанавливаются на крупных предприятиях, причем заточка осуществляется в полуавтоматическом или полностью автоматическом режиме.
  • Бытовые станки предназначены для использования в домашних условиях. Также их применяют на небольшом производстве. Подобное оборудование отличается мобильностью, средней мощностью и компактными размерами.

Рекомендации по выбору бытового станка

Если вас интересует вопрос, как заточить сверло по металлу, то обязательно приобретите соответствующий станок. Для домашних условий подойдет недорогая модель со средней мощностью. Она позволит заточить небольшие сверла по металлу.

Естественно, при покупке необходимо обращать внимание на уровень шума, а также конструкцию модели. Оптимальным вариантом станет простой станок, ведь подобрать для него нужные детали будет несложно. Покупать подобные приспособления необходимо только в специализированных местах, поскольку здесь в комплекте предусмотрено наличие технического паспорта

Более того, вам выдадут гарантийный талон

Покупать подобные приспособления необходимо только в специализированных местах, поскольку здесь в комплекте предусмотрено наличие технического паспорта. Более того, вам выдадут гарантийный талон.

Преимущества и обзор насадок на дрель для резки древесины и металла

Приспособления для резки металла или древесины применяются в тех случаях, когда отсутствует возможность выполнить данную процедуру другим способом. Кроме этого, они будут полезны, если нагрев листового материала при раскрое нежелателен.

Преимущества насадок перед болгаркой:

Насадки для резки дерева и металла способны выполнять свои функции быстро и качественно

  1. Высокое качество реза.
  2. Возможность выполнить в материале отверстия любых форм.
  3. Нет необходимости в покупке расходных материалов (дисков на болгарку).
  4. Простая система пользования.
  5. Некоторые насадки могут выполнять резку листового пластика определенной толщины.
  6. Если для работы используется аккумуляторная дрель, инструмент становится мобильным. Он не зависит от электросети и может эксплуатироваться в полевых условиях.
  7. Небольшой вес.

Обзор насадок на дрель для резки листового металла

Для нарезки металлических листов применяются три типа насадок: «Сверчок», «Ножницы» и «Бобер». Каждая из них имеет свои особенности, строение и рассчитана на раскрой материала определенной толщины.

В процессе применения насадки «Ножницы» на дрели вращение патрона на инструменте преобразуется в возвратно-поступательные движения. В результате этого специальная матрица выбивает в металле полоску и отделяет материал. Толщина этой линии составляет 3,1 мм. При подобном способе раскроя листов срез получается качественным и ровным. Насадка «Ножницы» позволяет полностью отказаться от доработки краев на металле или свести ее к минимуму.

Насадка «Сверчок» способна нарезать не только листовой металл, но также подходит и для пластика

Насадка «Бобер» работает аналогичным образом, только с ее помощью можно делать как прямые, так и криволинейные резы, минимальный радиус которых составляет 12 мм.

Насадку на дрель «Сверчок» можно считать универсальным приспособлением, поскольку с ее помощью можно нарезать не только металлические, но и пластиковые листы. В некоторых случаях она может использоваться для раскроя профильных изделий. Устройство оснащено двумя режущими головками, обеспечивающими идеально ровный срез.

Таблица, отображающая ограничения на обработку материала по толщине:

Тип материалаРекомендуемая толщина, мм
«Высечные ножницы»
Нержавеющая стальдо 0,8
Латунь и медьдо 1,5
Алюминийдо 2
«Сверчок»
Нержавеющая стальдо 1,2
Стальдо 1,5
Алюминийдо 2
Пластикдо 2
«Бобер»
Нержавеющая стальдо 1,3
Стальдо 1,8
Алюминийдо 2

Основные виды насадок на дрель для резки дерева

Насадка, предназначенная для раскроя древесины, имеет довольно сложное строение. Этот механизм по принципу действия напоминает лобзик. С помощью данного приспособления можно резать дерево, толщина которого не превышает 2 см, а также раскраивать фанерные листы и древесно-стружечные плиты.

Кроме этого, насадку-пилу на дрель можно использовать не только для дерева, но и для резки пластмассы и тонких листов стали. По этой причине данное приспособление будет весьма полезным дополнением к набору инструментов в домашней мастерской. Стоит заметить, что стоимость такой насадки очень высока, это обуславливается сложным строением ее механизма.

В продаже можно найти целые наборы, которые включают:

  • саму насадку (механизм);
  • три сабельных пилки разной конфигурации;
  • шестигранный ключ для патрона.

Насадка на дрель в виде пилы подходит для дерева, пластмассы и даже тонких листов стали

Сабельные пилки изготавливаются из прочного пластика. Съемные приспособления в комплекте различаются по длине и форме зубцов. От конфигурации этих изделий зависит область их применения. Существуют такие виды пилок:

  • для раскроя древесины;
  • для быстрого реза по дереву;
  • для резки металла (пилка имеет небольшую длину и усажена мелкими зубцами).

Съемные пилки из пластика имеют небольшой вес, а потому очень удобны в использовании. В замке насадки фиксируются спецвинтом.

Приспособление для правильного угла заточки сверла

Как без большого труда и навыков затачивать сверла с правильным углом заточки? К сожалению, у многих из нас это получается не с первого раза. Это приспособление очень простое по конструкции. Поэтому каждый из вас каждый сможет ее повторить. Многие знают, что грани болтов и гаек имеют такой же угол, как и стандартная заточка сверла. Этим и воспользуемся. Мы не будем сваривать две гайки вместе, чтобы получить правильный шаблон. Конструкция немного другая.

Для начала нужна любая гайка. Чем большего диаметр, тем больше диаметр сверла можно в ней затачивать.

Гайка имеет 6 граней, 2 из которых нам нужны. Берем штангенциркуль и от края гайки отмечаем 4 мм. Переворачиваем гайку наоборот и с краю делаем пометку, которая на полтора мм больше, чем первая. Делаем треугольник с 2 сторон. Вырезаем ножовкой или болгаркой. Получилась гайка с пропилами.

Привариваем ещё одну. Устройство почти готово. Ему не хватает шайбы, которую забрасываем в середину. Также понадобится болт, он закручивается в маленькую гайку.

Пропилы в гайке имеют разную глубину, которая отличается на 1,5 мм. Это разница на глаз малозаметна. Вставляем пруток, фиксируем, прикладываем линейку. Зазор между линейкой и кругляком меньше слева, чем справа. То есть устройство имеет определенный угол. Там, где зазор меньше, мастер поставил пометку.

Работа механизма приспособы

Берём ровное не заточенное сверло, помещаем в устройство. Там, где стоит метка, сверло нужно разместить, как показано на фото и видео. Фиксируем сверло, чтобы она немного выглядывало из граней. С рабочей стороны будет происходить заточка сверла. В указанном примере можно зажать диаметром до 8 мм.

Когда начнём стачивать на наждаке край сверла, есть направляющая в виде плоскости ребра гайки, которая задает правильный угол заточки.

Это классно устройство для тех, кто не может на глаз подобрать правильный угол.

На видео показано, как установить инструмент относительно наждачного круга. С 6 минуты можно посмотреть, как происходит обработка сверла.

Alexander Polulyakh.В дополнение к этому видеоуроке еще одно устройство самодельщиков с применением болтов и гайки.

Советы по использованию

А Вы пользуетесь насадками для дрели?

Постоянно!Хочу попробовать

Для различных материалов и типов наконечников требуется определённая скорость шлифования. Она соответствует числу оборотов инструмента. Поэтому для эффективной работы следует выбирать дрель с широким выбором скоростей вращения двигателя.

Простое строение многих элементов оснастки позволяет изготовить их самостоятельно. Это особенно актуально для барабанных и мягких наконечников, а также тарелочных моделей с присоединяемыми шлифовальными листами.

Для удобства выполнения задач можно также создать специальный держатель, фиксирующий сверлильный агрегат параллельно столу, что позволит применять его в качестве станка для заточки и шлифовки.

Большой ассортимент всевозможных приспособлений для дрели помогает сэкономить на покупке дорогих устройств, выполняющих аналогичные функции. Это позволяет при помощи одного прибора выполнять широкий спектр задач в домашних условиях.

Как изготовить станок для заточки спиральных сверл

В качестве основы для изготовления заточного станка для сверл спирального типа можно использовать любой серийный точильный агрегат, способный работать без биения и выдерживать значительные нагрузки. При оснащении такого станка дополнительными приспособлениями необходимо соблюсти следующие требования.

  • Ось подручника должна совпадать с осью вращения точильного круга, при этом она может располагаться с ней в одной горизонтальной плоскости или быть выше нее.
  • Все элементы создаваемой конструкции должны быть надежно зафиксированы, чтобы обеспечить безопасность выполнения заточных работ.
  • Конструкция приспособления должна допускать возможность выполнения заточки сверл как в ручном, так и в полуавтоматическом режиме.
  • Устройство подручника должно предусматривать возможность расположения хвостовика сверла под любым углом.

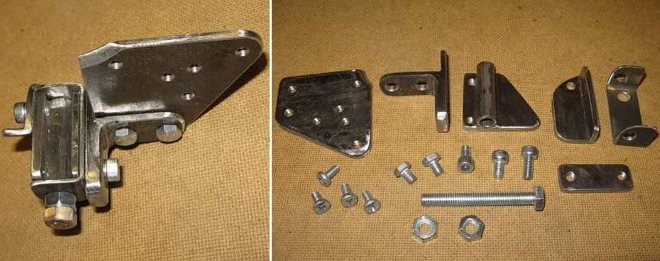

Приспособление для заточки сверл в сборе

При изготовлении данного приспособления для заточки сверл не требуются сложные технические устройства и дефицитные материалы, которые придется приобретать дополнительно. Все комплектующие можно найти практически в любой домашней мастерской или в гараже. В качестве оборудования и инструментов, при помощи которых такие комплектующие будут дорабатываться перед сборкой приспособления, можно использовать обычную болгарку и сварочный аппарат.

Поскольку упор такого приспособления должен быть качающимся, что необходимо для заточки сверл в полуавтоматическом режиме, для его фиксации следует использовать петлевое соединение. Подбирая трубку, кронштейн и болт для крепежного узла, следует иметь в виду, что в приспособлении должны отсутствовать люфты. Самоделка предложенной конструкции обладает двумя степенями свободы.

Детали приспособления

Площадка такого приспособления, на которой фиксируется обрабатываемое сверло, имеет возможность вращаться по вертикальной оси, предоставляя возможность изменять угол заточки инструмента. Кроме того, подручник, опирающийся на горизонтальную ось, может совершать колебательные движения, что обеспечивает верную артикуляцию в процессе выполнения заточки.

Для изготовления конструктивных элементов такого приспособления используется листовой металл различной толщины, а именно:

  • опорная пластина – 4 мм;
  • направляющая пластина для сверла – 5 мм;
  • остальные элементы конструкции – 3 мм.

Подручник приспособления, на верхней части которого устанавливается опорная пластина, необходимо надежно зафиксировать на корпусе точильного станка. Для этого используется дополнительная металлическая «щека», соединяемая с кронштейном устройства.

Направляющая пластина, на поверхности которой необходимо выполнить треугольный паз, предназначенный для размещения обрабатываемого инструмента, фиксируется на опорной пластине при помощи винтового соединения.

Направляющий паз пластины

Устройство и конструктивные особенности рассматриваемого приспособления для заточки сверл позволяют ему поворачиваться на угол до 90°. Благодаря такой возможности выполнять заточку сверл при помощи данного приспособления можно практически любым из используемых сегодня методов.

Сверло, затачиваемое при помощи такого приспособления, укладывается в направляющую канавку и может свободно перемещаться в ней в продольном направлении. При этом угол заточки инструмента не изменяется.

Установка сверла в направляющий паз пластины

Поскольку верхняя поверхность опорной пластины располагается несколько выше оси вращения точильного круга, при использовании такого приспособления достигается оптимальная форма заточки задней поверхности сверла.

Сам процесс заточки сверл с помощью такого приспособления выглядит следующим образом.

  • Инструмент выставляется в направляющей канавке приспособления таким образом, чтобы его режущая кромка располагалась параллельно краю направляющей пластины.
  • После регулировки положения сверло медленно подается к рабочей поверхности вращающегося точильного круга.

Хорошо демонстрирует процесс работы с таким приспособлением видео, которое несложно найти в интернете.

Несмотря на простоту конструкции, такое приспособление обеспечивает высокую точность выполняемой заточки, для контроля качества которой можно даже не использовать шаблон. Если закрепить качающуюся пластину данного приспособления на фиксированный угол, его можно использовать и для заточки сверл, оснащенных твердосплавными пластинами.

Покупные устройства для заточки сверл

Можно купить уже созданный специализированный станок, но его использование всегда обладает определенным спектром функций, то есть задачи всегда узко специализированные. Применение самодельного аппарата, в свою очередь, обладает достоинствами:

  • экономичность – изготовить его можно из подручных материалов;
  • приобретение опыта – вы лучше начнете понимать специфику работы каждого аппарата, если сами его сделаете;
  • уникальные цели – если вы работаете с нестандартными формами, размерами, легче всего сделать собственное точило.

Но если вы хотите купить готовый станок, посмотрим, чем они различаются.

Основные виды заводских устройств

Они разделяются на два типа:

  • со стандартным набором режимов по классическим размерам;
  • с возможностью регулировать все параметры.

Последний намного функциональнее, но и стоит дороже. Он изготавливается в виде механизма на станину, статичен, выполняется из стали, поэтому не подвергается переносу. Второй – насадка на дрель, поэтому полностью регулируется этим строительным инструментом (количество оборотов создается вручную).

Как правильно выбрать, сферы применения

Средняя стоимость приспособления для заточки – не более тысячи рублей. Как уже указывалось выше, перед покупкой следует проверить совместимость приобретаемого устройства с дрелью, для которой оно покупается. По крайней мере, следует заранее измерить посадочный диаметр, но лучше проверить прямо на инструменте. В магазине наверняка будет модель дрели, похожая на имеющуюся.

К некоторым моделям насадок прилагаются запасные точильные круги. Это удобно и продлит жизнь насадке. Применяя насадку, следует помнить, что это не профессиональный станок для заточки. Изначально данная сборная конструкция не рассчитана на большие нагрузки.

Существует три типа насадок:

• для дисковых пил
• для сверла
• для полотен рубанка и стамески

Спрос на такие насадки – явление не случайное. Профессиональная заточка у мастеров со специальным инструментом стоит довольно дорого, а наличие в доме таких дополнений к дрели, которая есть у всех, обеспечивает идеальное состояние всех режущих поверхностей и кромок.

Выбирать насадку следует в соответствии с моделью дрели

Можно обратить внимание на устройства известных фирм. Многие производители электроинструмента производят подобные устройства, идеально подходящие не только к своей продукции, но и к дрелям других фирм

Лучший вариант – когда насадка идет в комплекте с самой дрелью. Перед покупкой нужно определиться с видом необходимой заточки и диаметрами сверл, которые чаще всего применяются, чтобы использование насадки было максимально эффективным.

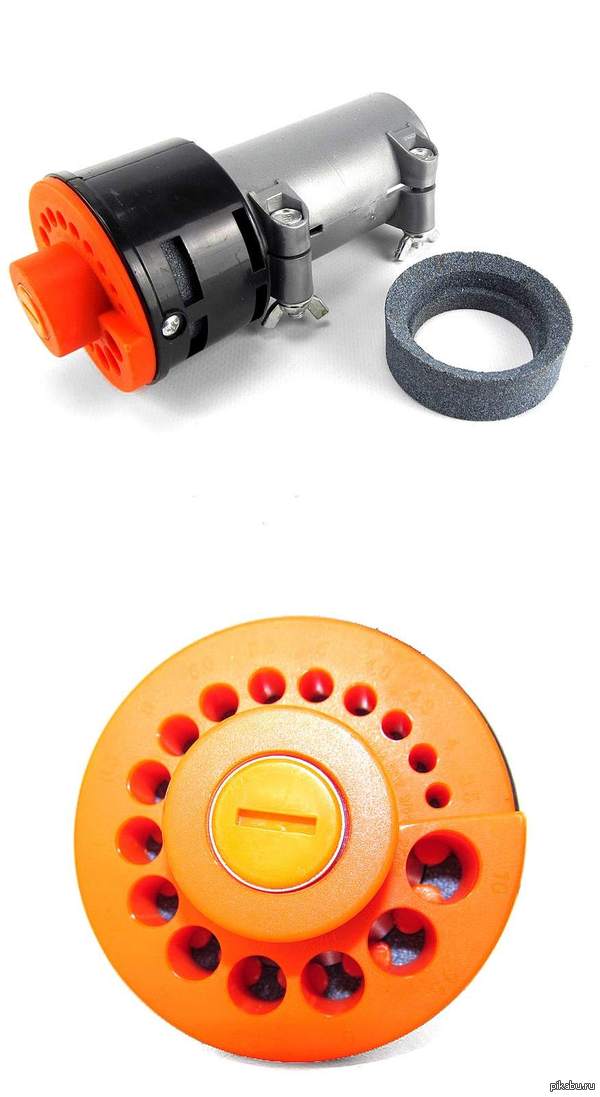

Насадка на дрель для заточки свёрл. Как заменить наждачный круг?

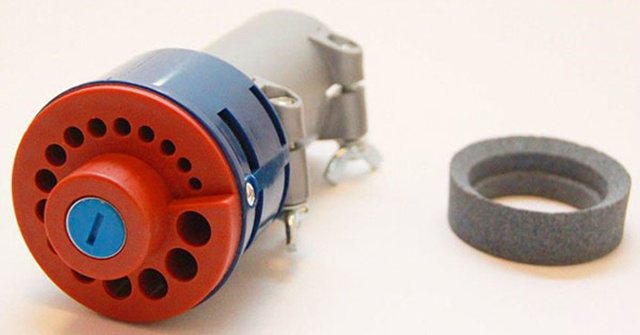

Конструкция и принцип действия

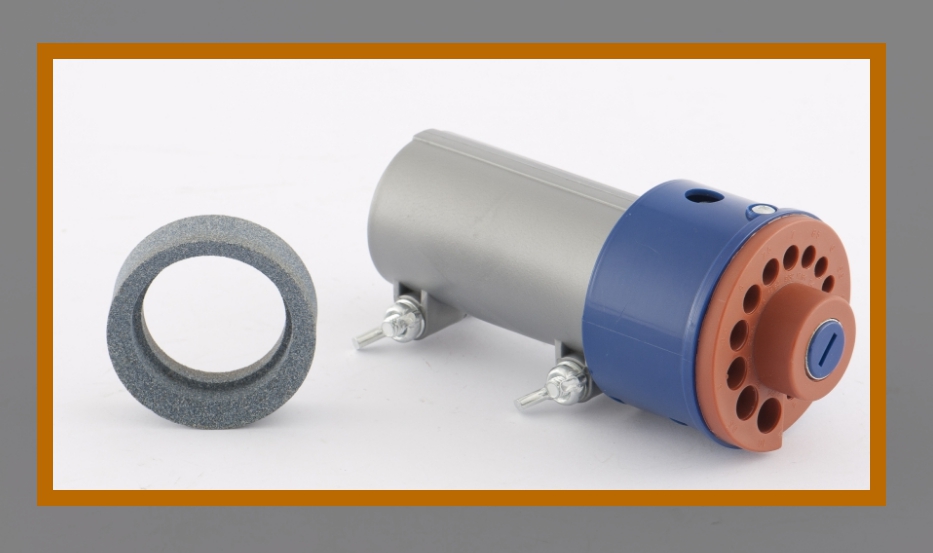

Конструкция несложная — в пластиковом корпусе при помощи дрели вращается небольшой абразивный круг, имеющий специальную форму, позволяющую создать определённый угол заточки.

В корпусе сформированы специальные отверстия для свёрл, для каждого диаметра своё (диапазон, как правило, от 3,5 до 10 мм).

Вращение рабочей части осуществляется при помощи дрели, которая через муфту присоединяется к насадке.

Направляющие отверстия для свёрл изготовлены таким образом, что край затачиваемого инструмента соприкасается с поверхностью камня только в определённом положении.

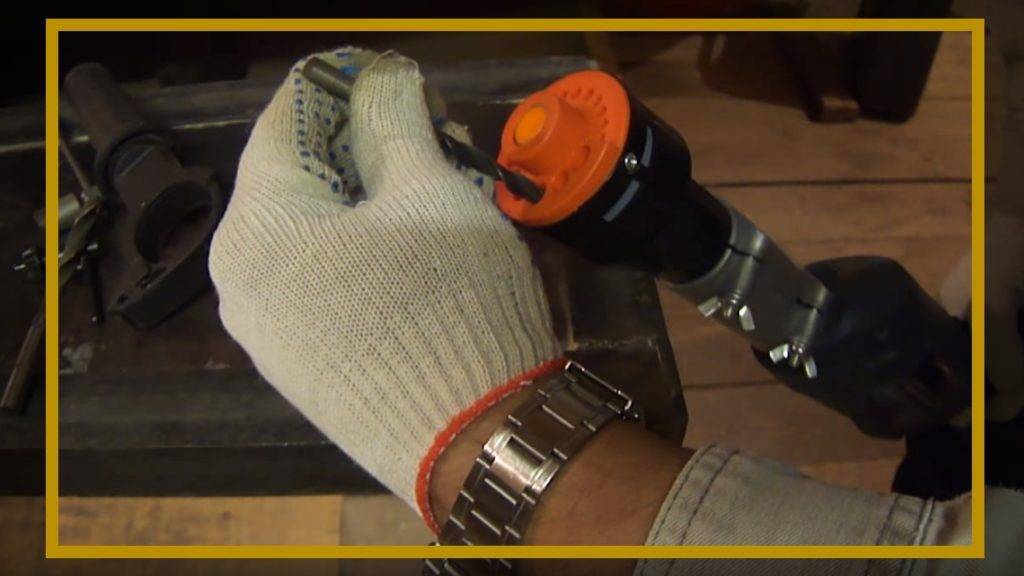

Сверло вставляется в отверстие соответствующего диаметра, дрель запускается, обрабатывается одна из режущих кромок. После поворота на 180 градусов затачивается вторая кромка.

Так повторяется несколько раз, до получения краёв, устраивающих своим качеством.

Насадка вращается дрелью, у патрона которой полностью сведены губки. Попадаются отзывы об использовании устройства с бесключевыми патронами, без установки переходной муфты. К сожалению, пластмассовая муфта, даже если она прочно зафиксирована, не всегда обеспечивает надёжное крепление, и конструкция не обладает хорошей жёсткостью.

Недостатки и эффективность использования

Про то, насколько эффективно применение насадки для заточки, мнения владельцев разделились. Как и любое другое не слишком дорогое устройство, конструкция не лишена некоторых недостатков:

  • насадка предназначена скорее для правки режущих кромок «подсевших» свёрл;
  • абсолютно «мёртвые» кромки лучше не точить, иначе круга надолго не хватит;
  • не самая надёжная фиксация на дрели;
  • практически невозможно изменить угол заточки;
  • патрон при вращении иногда задевает за внутреннюю поверхность переходной муфты (требуется соответствие диаметров, чтобы этого не происходило, однако не всегда есть возможность примерить);
  • неудобно держать дрель, включать её, при этом направляя второй рукой сверло (для большего комфорта по возможности необходимо использовать кронштейн, позволяющий зафиксировать дрель).

Однако, несмотря на недостатки, устройство нашло своего потребителя. За счёт компактности, небольшого веса и относительно малой цены насадка неплохо продаётся. Применяют его в «полевых» условиях, в домашних хозяйствах, небольших мастерских. По отзывам владельцев, достаточно быстро формируется навык оперативной заточки.

Эффективность этого приспособления оценивается по-разному. Одни люди считают, что конструкция слишком слаба для регулярного использования, другие — что для определённых условий вещь просто незаменимая. Исходя из тех отзывов, которые можно найти, можно вывести следующее — если не предъявлять к этому устройству слишком больших требований, то насадка показывает себя с хорошей стороны.

Наиболее распространенные насадки и их описания

Существует несколько сотен разных насадок и все они чем-то отличаются одна от другой. Охватить весь спектр товаров просто невозможно, поэтому начнем из наиболее «ходовых» моделей, которые могут заменить вам дорогие инструменты. С их помощью вы сможете выполнить основные строительные и отделочные работы, обработать множество поверхностей и материалов

Сверло и «лопатку» во внимание не берем, только дополнительные аксессуары. Рассмотрим подробнее

  1. Коронки. Уникальные насадки для проделывания отверстий в дереве. Незаменимая вещь  при изготовлении мебели. Они имеют разный диаметр и высоту. В результате работы вы получаете идеально ровные отверстия в любой древесине. Стоимость таких коронок от 40 до 700 рублей за штуку (зависит от производителя, марки стали, высоты и других параметров).
  2. Насадка «отвертки». Нет ничего легче, чем сделать из электрической  дрели обычный шуруповерт. Достаточно купить недорогие крестовидные и прямые наконечники и у вас сразу 2 вида отверток. Точнее – 3 вида, поскольку есть еще ударная (функция перфорирования на дрели).
  3. Металлическая щетка-круг. Используется для работ по металлу (в основном), представляет собой металлические щетинки, которые располагаются вокруг вала, а он, в свою очередь, крепится в патроне. Такая форма сделана для максимального баланса насадки. При включении аппарата щетка имеет очень высокую скорость и снимает всю ржавчину и неровности за секунды!
  4. Венчик. Для перемешивания строительных смесей используется специфическая насадка в форме длинного винта и большого держателя, который вставляется в патрон инструмента. С помощью такой вещи можно за несколько минут замешать отличный клей для укладки плитки, раствор для кладки кирпичей и все, что вам будет угодно. Да хоть краску перемешивать с растворителем! Качество смеси намного лучше, чем в случае ручной подготовки смеси.

Эти насадки являются известными практически каждому строителю и завоевали огромную популярность не только в сфере строительства, но и при выполнении многих домашних задач.

Оттачивание свёрл в домашних условиях

Если у вас дома нет специального точильного станка, то можно применить для оттачивания сверла следующие инструменты: аппараты для оттачивания, сделанные своими руками; электродрель; заточный обычный станок.

Если вы решили применять обычный заточный станок, то купите специальное приспособление. Ведь прежде, чем вы самостоятельно научитесь оттачивать без него инструмент, можно испортить очень большое количество свёрл. У этого приспособления примерно такое же устройство, как и у промышленного.

Ещё существуют варианты с отдельной установкой вблизи вращающегося шлифовального круга на горизонтальной поверхности, а не с креплением на корпусе оборудования. Такое приспособление может быть сделано самостоятельно. Выполнено оно может быть из дерева.

На его основании закрепляют брус с несколькими отверстиями, диаметр которых равный нужным свёрлам. Эти отверстия просверливаются под наклоном, тем самым обеспечивая необходимый угол заточки. А ещё можно предусмотреть изменение угла заточки.

Если применяется электродрель, то в ней имеется специальная точильная насадка. В продаже имеются только для оттачивания под углом наклона в 118 градусов, размер которых колеблется от 3,5 до 10 в отечественных и от 2,5 до 10 — в импортных. Размер шейки шпинделя и в тех, и в других имеет диаметр 43 миллиметра.

В корпусе таких насадок имеются отверстия под различные диаметры инструмента, в количестве 15 штук. Комплектуются насадки камнем, затачивающая поверхность которого располагается под определённым наклоном, а также поводком для него, который вставляется в патрон дрели.

Укоротив один раз длину поводка, насадку настраивают на работу только с одной конкретной дрелью. С ней работают по следующей схеме:

  1. В патрон дрели вставляется поводок с камнем на конце.
  2. Надевают насадку на шпиндель и винтом фиксируют её.
  3. Дрель запускают и вставляют инструмент в отверстие корпуса насадки с соответствующим диаметром.

Такое приспособление можно сделать и своими руками. В самодельной насадке можно будет предусмотреть необходимые диаметры инструмента и углы заточки. Самодельные аппараты могут быть выполнены в виде обыкновенных заточных станков. Лучше сразу на них предусмотреть способ заточки и крепления свёрл, чтобы для этого не придумывать дополнительного оборудования.

Использование подставки для затачивания

По причине неудобства в затачивания сверла на весу посредством насадки, некоторые мастера отдают предпочтение специальной подставке, которая позволяет обработать инструмент максимально симметрично на каждой поверхности режущей кромки. Такая приставка для заточки сверл состоит из следующих элементов:

  • прочного металлического корпуса;
  • монтажного кольца, которое соединяет подставку и шейку электродрели;
  • верхней панели, которая является кондуктором при затачивании;
  • шлифовальной головки.

Наибольшей важностью и сложностью в эксплуатации обладает головка для шлифования

Деталь имеет цилиндрическую форму, которая закреплена гайкой, а на ее поверхность нанесено наждачное покрытие. Такие шлифовальные головки могут иметь различный конус, который формирует угол заточки сверла

В зависимости от этого подбирается соответствующая головка для шлифования, при этом также важно учитывать характеристики наждачного покрытия, которое также влияет на инструмент

Например, наиболее подходящий угол для:

  • алюминиевых изделий – 140°;
  • чугунных – 180° ;
  • стальных (низкоуглеродистых) – 130°.

В зависимости от марок материалов подбираются индивидуальные углы заточки. Не все могут приобрести или сделать самостоятельно подобные детали, в связи с этим можно изменять конструкцию подставки для дрели.

Также к использованию допускаются обыкновенные цилиндрические круги, на верхней панели которых можно предусмотреть наличие направляющих отверстий. Им следует обеспечить нужный для нормальной заточки уровень наклона.

Как затачиваются сверла в зависимости от обрабатываемого материала

Для лучшего понимания мы предлагаем вам рассмотреть таблицу, рекомендованную для работ с разнообразными металлами.

Обрабатываемое сырье Углы при вершине (°) Задний угол в градусах
Некоторые породы дерева, каучук, пластик 60 12-15
Более твердые аналоги 90 12-15
Высокопрочные и антикоррозийные сплавы, никелевый состав 127 13-14
Инструментальная сталь 118-150 7-15
Медь 100-118 12-15
Бронза 119-150 12-16
Дюрали 90-140 12-17
Магниевые сплавы 70-118 12
Титаносодержащие материалы 135-140 12

Эти значения позволяют приобрести оптимальное углубление при нагрузках, которые в состоянии стабильно выдерживать режущий инструмент. Если применять для обработки веществ с высоким сопротивлением устройство, заточенное для мягких элементов, то произойдет преждевременный выход его из строя, часто сопровождаемый полным разрушением. И наоборот, эффективность резко сократится и увеличится нагрев, если твердую заточку использовать по рыхлым субстанциям.

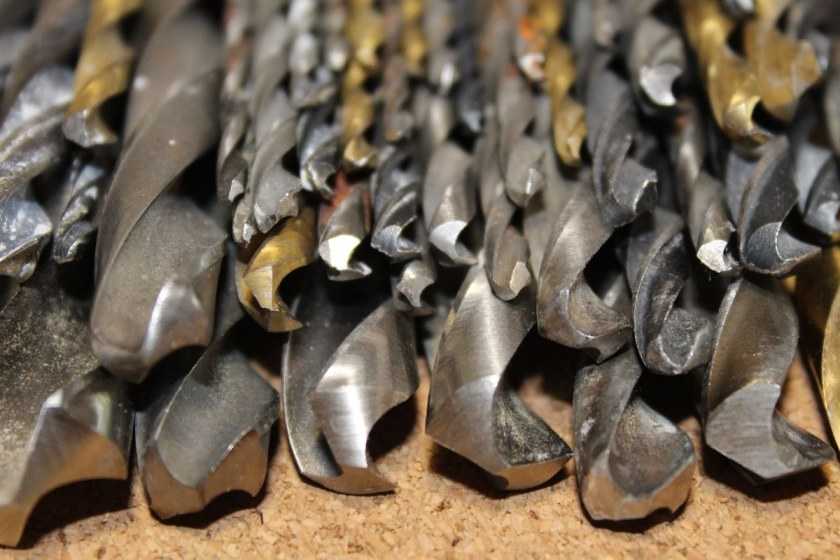

Критерии выбора свёрл

В продаже имеется достаточно много типов режущих оснасток

При выборе следует обратить внимание на цвет металла:

  • Чёрный. Изделие с антикоррозионной оксидной плёнкой, которая дополнительно предотвращает перегрев. Устойчивы к износу, подходят для высоких нагрузок.
  • Серый. Низкокачественные модели для малых нагрузок.
  • Золотистый. Такой цвет обусловлен наличием титана в сплаве, что повышает прочность.
  • Тёмно-золотистый. Также сплав с титаном, но без внутреннего напряжения в стержне. Самые высококачественные свёрла для значительных нагрузок.

По типу конструкции выделяют такие виды свёрл:

  • Традиционные спиральные. Подходят для большинства бытовых задач.
  • Левосторонние. Для высверливания сломанных крепёжных элементов.
  • Высокоточные. Для тонких работ, где недопустимо отклонение от проекта.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
