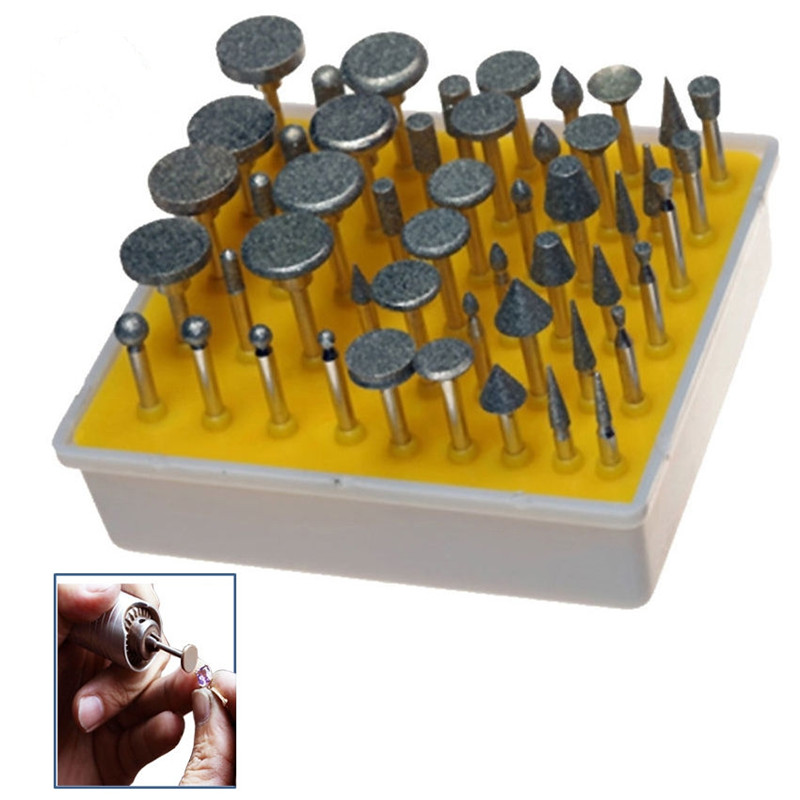

Насадки для гравера

Как пользоваться гравером с насадками

Правильное использование инструмента позволяет мастеру нанести на поверхность любое изображение. Современные оснастки упрощают работу гравера

Однако очень важно правильно выбирать фрезы и организовывать рабочий процесс, чтобы ненароком не испортить изделие

• Первым делом, потребуется тщательно проработать контуры изображения, каждую мелкую деталь. Это даст возможность получить органичный и завершенный эскиз.
• После этого рисунок обрабатывают войлочным валиком для того, чтобы удалить заусеницы и шероховатости.
• Специалисты рекомендуют комбинировать надписи с орнаментами, чтобы гравировка выглядела эффектнее.
• Наносить рисунок на материал можно с помощью перманентного маркера.

Топ популярных моделей

FIT 36495

Дорогой вариант, который подойдет для тех, кому требуются качественные изделия на длительное время. В наборе присутствует 100 различных элементов, благодаря им проводится обработка металлических заготовок, керамических, пластиковых, а также стекла. При изготовлении продукта использовались только надежные компоненты, которые не портятся от активного применения. В комплекте — небольшой кейс, что позволяет легко транспортировать и хранить набор.

Предусмотрена фирменная паста, которая поможет совершить правильную обработку. Набор позволяет проводить зачистку, шлифовку и гравировку, отрезных дисков не предусмотрено, что для некоторых может показаться недостатком.

Средняя стоимость – 1 075 рублей.

FIT 36495

Достоинства:

• Разнообразие;
• Простое использование;
• Срок службы;
• Эффективность;
• Пластиковые детали обрабатываются без помех;
• Насадка не ломается при гравировке металлических элементов;
• Хорошая прочность;
• Подойдет для обработки керамических продуктов.

Недостатки:

Зубр 35900-H180

Красивый набор, который содержит сотни различных инструментов для проведения работ различной сложности. Также в комплекте присутствуют абразивные ленты, что поможет за минимальное время зачистить оборудование. Используется для работы с различными материалами, оснастка не портится от частого применения. Коробочка изготавливается из прочного пластика, который не выделяет никаких запахов. Внешнее оформление достаточно красивое.

Чтобы изделие не сломалось при работе с твердыми металлами, рекомендуется применять алмазные шарошки. Для большего удобства в комплекте имеется ключ-отвертка, поэтому разобрать небольшую деталь не составит труда.

Средняя стоимость – 1 500 рублей.

Зубр 35900-H180

Достоинства:

• Качественное изготовление;
• 180 различных элементов;
• Широкая область применения;
• Красивый дизайн упаковки;
• Эффективность.

Недостатки:

Dremel 723 100 шт

Набор включает в себя 100 надежных насадок, которые справятся с полировкой и без труда обработают даже твердые породы дерева. Продается в удобной коробочке с прозрачным пластиковым стеклом. В комплекте присутствуют инструменты для быстрой смены оснастки. Зернистость – 60 P. Сверло поможет создать миниатюрные отверстия для декоративных целей.

Средняя стоимость – 2 200 рублей.

Dremel 723 100 шт

Достоинства:

• Каждый элемент изготовлен из прочного материала;
• Легко справляется с различными породами деревьев;
• Удобство;
• Хорошая надежность.

Недостатки:

Mekkan MK 92704

Главное преимущество модели – наличие 249 различных предметов, что дает возможность проводить операции по обработке дерева, металла, камня и т.п. В наборе только полезные инструменты, поэтому каждый элемент будет задействован, а не пылиться в стороне.

Средняя цена – 1 630 рублей.

Mekkan MK 92704

Достоинства:

• Хорошая коробка;
• 249 элементов;
• Цена;
• Прочность;
• Долговечность.

Недостатки:

Как сделать гравер для мелких работ своими руками?

Если мастер не желает приобретать дорогостоящее устройство, изготовить гравер для мелких работ он может и самостоятельно.

Необходимые комплектующие и их характеристики:

1. Гибкий вал, а также рабочая насадка, которая будет позволять зафиксировать устройство в своем зажимном механизме. В качестве гибкого вала может быть использован трос, активирующий спидометр автомобиля. Рабочая насадка изготавливается из текстолитового бруска: обтачивается до необходимых размеров, снабжается ступенчатым отверстием на внутренней части. Диаметр отверстия подбирается на основе размеров неподвижной области троса: он должен надежно фиксироваться в нем. Передняя насадочная область снабжается трубкой, внутрь которой помещен свободно вращающийся зажимной патрон, изготовленный из 2 половин, зафиксированных друг с другом винтом. В отбалансированный патрон может вставляться инструмент, имеющий 2-5-миллиметровый диаметр хвостовика.
2. Инструменты для обработки.
3. Приводной электродвигатель – любой мотор, который работает при напряжении в 220 вольт: от магнитофона, стиральной машинки, электрической зубной щетки. Лучшим вариантом считается двигатель от швейной машины, так как он оснащен реостатом, позволяющим регулировать скоростные характеристики вала.

В процессе работы также потребуется электрическая дрель, точильный станок, набор слесарных инструментов. Сборка устройства своими руками производится на основе следующих чертежей.

Сборка бормашинки

После подготовки всех конструктивных элементов можно приступать к сборке устройства.

Самодельный аппарат делается по следующей инструкции:

1. Первым делом изготавливается простая станина-основание. Такая основа позволит надежно зафиксировать все элементы аппарата. В процессе изготовления этого элемента может быть использован текстолитовый или толстый фанерный лист. Из материала вырезается кусок нужного размера.
2. Согласно схеме расположения элементов на основу крепится электродвигатель, кронштейн, оснащенный хомутом. Последняя делать будет служить основой для фиксации заднего наконечника гибкого вала.
3. К электродвигательному валу, подвижной сердцевине гибкого вала фиксируются шкивы, извлеченные из ненужной бытовой техники. Для выполнения фиксации во фланцевой области шкивов, а также на валах проделываются отверстия, необходимые для помещения штифтов. Сделать соединения более надежными можно с помощью эпоксидной смолы.
4. Затем будущая бормашина снабжается резиновым пассиком. Этот элемент устанавливается на шкивы гибкого вала, электродвигателя.
5. К электрическому питанию подключается мотор.
6. Рабочая насадка фиксируется на переднем конце гибкого вала.

Принцип, особенности работы

Изготовленный своими руками гравер напоминает дрель или машину для шлифовки. Однако основным его предназначением считается обработка мелких деталей. Самодельный ручной гравер позволяет выполнять следующие действия:

• сверлить;
• фрезеровать;
• шлифовать;
• гравировать.

Машинка, сделанная по описанной выше инструкции, будет работать по следующему принципу:

1. С помощью шкивов и резинового пассика электродвигательное вращение передается на область гибкого вала.
2. Гибким валом оно отправляется на рабочую насадку.
3. Рабочая насадка обрабатывает зафиксированный элемент.

Сделать этот инструмент можно и по другой схеме.
В ней необходимо соединить гибкий вал с электродвигателем с помощью переходной муфты. Фиксация происходит по следующей схеме: один кончик муфты насаживается на электродвигательный вал и закрепляется штифтом, подвижный наконечник гибкого вала фиксируется в квадратном отверстии, расположенном на другом конце муфты.

Лучшие проводные электрические граверы

Источником питания для подобных моделей служит бытовая электрическая сеть. Такие граверы отличаются высокой мощностью и большим количеством подключаемых насадок.

Спектр применения приборов очень широк, они стоят дороже своих автономных аналогов, но могут эксплуатироваться значительно дольше.

Диолд МЭД-1МФ

4.9

★★★★★

оценка редакции

90%

покупателей рекомендуют этот товар

Смотрите обзор

К основным особенностям модели относятся большое количество насадок и простота обслуживания. Угольные щетки прибора скрыты под специальной заглушкой, шпиндель блокируется кнопкой. Это повышает удобство и безопасность при замене оснастки.

Мощность двигателя составляет 170 Вт, максимальная скорость вращения вала — 35000 об/мин. Устройство оснащено светодиодной подсветкой рабочей зоны, двойной изоляцией кабеля и ограничителем глубины отверстия, что обеспечивает комфорт при работе и долгий срок службы гравера.

Достоинства:

• удобство смены насадок;
• безопасность использования;
• малый вес;
• защита от перегрева;
• электронная регулировка скорости.

Недостатки:

вибрация при использовании.

Диолд МЭД-1МФ предназначен для обработки дерева, пластика и тонкого металла. Широкий диапазон скоростей позволяет использовать его при ремонтных работах, точечной шлифовке и декоративной гравировке поверхностей.

AEG GSL 600 E

4.9

★★★★★

оценка редакции

93%

покупателей рекомендуют этот товар

Смотрите обзор

Модель отличается удлиненной конструкцией шпинделя, что обеспечивает удобную работу в удаленных или труднодоступных местах. Для облегчения использования кнопка запуска инструмента оснащена блокиратором.

Мощность прибора составляет 600 Вт, корпус имеет зауженную закрытую конструкцию, облегчающую обхват и предохраняющую от попадания стружки внутрь.

К дополнительным особенностям устройства следует отнести двойную изоляцию кабеля и автоматически отключающиеся при износе щетки.

Достоинства:

• удобство работы;
• долгий срок службы;
• мощный двигатель;
• электронная регуляция скорости.

Недостатки:

отсутствие насадок в комплекте.

AEG GSL 600 E удобно использовать в условиях ограниченного пространства. Удлиненный шпиндель позволяет эффективно производить внутреннюю обработку труб или шлифование сварочных швов.

Graphite 59G019

4.8

★★★★★

оценка редакции

89%

покупателей рекомендуют этот товар

Особенностями модели являются высокая скорость вращения шпинделя и малый вес. Устройство обладает эргономичным дизайном, гибким валиком и вспомогательной рукоятью. Это облегчает длительную работу и повышает точность обработки поверхностей.

Мощность инструмента — 170 Вт, размер цанги 1,6-3,2 мм. В комплект входят более 190 принадлежностей. В их числе шлифовальные камни, сверла, точильный брусок, алмазные фрезы, отрезные круги и др.

Достоинства:

• удобство использования;
• простота обслуживания;
• расширенная комплектация;
• вес — 750 г.

Недостатки:

шумный.

Максимальный диаметр насадок для Graphite 59G019 равен 35 мм. Это позволяет использовать оснастку практически для любого типа работ. Низкая цена и высокая скорость вращения шпинделя выгодно отличают прибор от аналогов.

Ryobi EHT150V

4.7

★★★★★

оценка редакции

86%

покупателей рекомендуют этот товар

Смотрите обзор

Удобство использования устройства обеспечивается благодаря его малому весу, индикации включения в розетку, мягким накладкам на корпусе и наличию рабочей стойки.

Для удобства транспортировки в комплект входит кейс, а большое количество насадок расширяет возможности инструмента.

Мощность двигателя — 170 Вт, диапазон регулируемых скоростей вращения вала — 10000-35000 об/мин. Функция блокировки шпинделя гарантирует безопасность владельца и высокую скорость замены насадок.

Достоинства:

• защита от перегрева;
• простота обслуживания;
• комфортное использование;
• плавная настройка скорости.

Недостатки:

быстрое нагревание.

Ryobi EHT150V предназначен для использования в небольших мастерских или в быту. Отличный выбор для обработки мягких металлов, пластика или древесины.

ЧИТАТЬ ТАКЖЕ

16 лучших шуруповертов

Популярные производители инструментов для гравировщика

Лучшие фрезы для гравера по дереву согласно отзывам специалистов производят компании Декстер и Дремель. С помощью таких оснасток можно обрабатывать металлические, стеклянные, деревянные поверхности. Насадки Дремель и Декстер отличаются надежностью и долговечностью. Весомым преимуществом этих фрез считается высокая точность обработки.

Если необходимость в покупке насадок есть, а достаточного количества финансов нет, можно обратить внимание на ассортимент компании Зубр. В наборы данного производителя входят алмазные/абразивные насадки, отрезные диски и фрезеровочные оснастки

Рабочие насадки для профессиональных граверов

В продажу поступает большое количество профессиональных наборов насадок для гравера. Производители помимо фрез разнообразных форм и размеров, которые входят в комплектацию, дополняют наборы:

• сверлами, превращающими гравер в многофункциональную дрель;
• шарошками из войлока и абразива;
• проволочными насадками, помогающими очистить обрабатываемые поверхности от ржавчины;
• отрезными дисками для минидрели.

Профессиональные наборы пригодятся не только специалистам, но и домашним умельцам, которые систематически занимаются гравировкой, полировкой и шлифовкой различных поверхностей.

Классификация насадок

Существует большое количество разновидностей оснастки угоду кому) работы с мини-дрелью. Широкий ассортимент на рынке позволяет подвернуть насадки по дереву и многим другим материалам, с которыми способно возиться гравировальное оборудование. Также отдельные мастера делают их самостоятельно.

С толком насадки (боры) состоят из двух частей;

• задний, зажимаемой в патроне инструмента(диаметр от 0,8 до 8 мм);
• рабочей, которой обрабатываются материалы.

Снабжение классифицируется по двум основным критериям:

• по мнению виду материала, из которого они изготовлены;
• по области использования (назначению).

До типу обрабатываемого материала

По материалу фрезы для гравера бывают следующих типов.

1. Изо твердых сплавов (твердосплавные) с маленькими и крупными рабочими частями. Насечка сверху них бывает разного типа. Предназначены для первоначальной либо промежуточной обработки разных согласно твердости заготовок.
2. Стальные с алмазным напылением, применяемые пользу кого проведения основных рабочих операций с различными материалами.
3. Держатели дисков, которые не запрещается оснастить войлочными, отрезными, резиновыми кругами в зависимости от свойств обрабатываемой детали и характера выполняемых работ.
4. Резиновые с добавлением корунда, используемые возле обработке металлических заготовок.
5. Абразивные, которые используются для того выполнения работ по камню, металлу, стеклу, керамике.
6. Войлочные, предназначенные пользу кого полировки деревянных поверхностей.

Есть и комбинированные боры, у которых хвостовик стальной, а рабочая часть твердосплавная. Нива их применения соответствует материалу головки.

Твердосплавная оснастка является качественной, долговечной и относится к ряду дорогих расходных материалов пользу кого дремелей. Форма наконечников определяет особенности ее применения. С помощью таких пузан-пик хорошо обрабатывать кость, пластик, делать трассировку (обозначать контуры рисунка). Алмазные насадки в свой черед отличаются качественностью, даже если комплект, в состав которого они входят, относится к разряду дешевых расходников.

Получи и распишись рынке можно встретить набор борфрез, все элементы которого промаркированы каким-либо цветом – некто указывает уровень заточки. Помеченные черным – это наиболее производительные боры, а выходка зеленых или синих уже похуже. Промаркированные желтым цветом насадки – сие оптимальный выбор при выполнении финишной обработки заготовок.

По назначению

В мутной воде рыбу ловить гравером с насадками можно не только для гравировки, но и про выполнения других рабочих операций. Разделение расходников, используемых при эксплуатации прямошлифовальных машин, представлено в таблице далее.

Выполняемые работы	Применяемые насадки
гравирование	подходят рассмотренные выше разновидности
протачивание	выполняется с помощью стальных или твердосплавных сверл
полирование	круги с фетра, хлопка, войлока, наждачной бумаги, кожи, а также специальные средства (держатели), которые можно самостоятельно обматывать (например, фетром)
шлифование	шлифовальные камни (различной комплекция и из разного материала) и круги (из наждачной бумаги), кольца алмазные, резиновые цилиндры
шпунтовка	боры с шарообразной рабочей частью
резка	отрезные диски
фрезерование	фрезы
очистка поверхностей (во, от ржавчины, окалины)	проволочные (стальные), нитяные, тканевые щетки
конечная возделывание отверстий или полостей	алмазные шарошки
создание пазов	конусообразные боры

Расходники с каждой группы могут использоваться при обработке различных материалов. Возле этом оснастка для фрезеровки применяется в основном профессионалами.

Дремели, получай которых установлен гибкий вал, оснащаются любыми видами расходников, подходящими около патрон инструмента по диаметру.

Советы редакции Zuzako по выбору наборов насадок для гравировщика

Так как существует огромное количество материалов, из которых могут изготавливаться небольшие детали, то и насадок для гравировщика существует масса. Если мастер специализируется на одном виде материалов или только учится работать, то выбрать инструмент и насадки будет просто, так как их количество значительно сократится. Работа мастера может отличаться, в зависимости от того, насколько хороший в его руках инструмент и какие он имеет навыки обращения с определённым материалом

Для того чтобы подобрать оптимальный набор насадок для гравировщика, нужно при выборе обратить внимание на следующие критерии:

характеристики обрабатываемых материалов;
бренд, который выпускает инструмент – нередко случается, что выбранные насадки могут не подойти под уже имеющийся инструмент;
список технологических задач, который ставит перед собой мастер;
потребности мастера в разнообразии насадок;

также важно учитывать и бюджет, так как нередко насадки становятся расходным материалом.

Составленный обзор лучших насадок для гравёра предназначен для того, чтобы помочь в выборе набора для работы с разными материалами. Самыми полезными можно считать универсальные накладки, но они больше подходят для любителей вырезать детали, так как опытные мастера предпочитают иметь разные инструменты для работы с различными материалами.

Каждый мастер предпочитает свою, проверенную годами фирму производителя – со временем новичок в гравировке начинает замечать отличия между наборами и подбирает для себя самые удобные инструменты. Удачных покупок!

Как выбрать гравер для работы вручную

При выборе гравера необходимо обращать внимание на:

Мощность – чем она выше, тем легче граверу обработать твердые материалы.
Размер цанги – это важно для подбора аксессуаров. Принцип ее работы такой же, как и фрезеров, а наиболее распространенный диаметр – 3,2 мм

Помимо этого, встречаются цанги диаметрами 2,4, 1,6 и 0,8 мм.

1. Число оборотов прибора и возможность их регулирования – очень важный фактор при выборе гравера. Связано это с тем, что есть насадки, которые запрещается использовать на высоких оборотах или, наоборот, их оптимально применять при высокой скорости вращения основного вала прибора.

Фрезы по дереву для гравера для выполнения фигурной резьбы

1. Комплектация – лучше всего приобретать модели в максимально возможной, хотя и цена при этом будет выше. Например, если в комплекте будет гибкий вал, с его помощью производить граверные работы гораздо удобнее. Вы можете сам гравер повесить на крюк, а весь процесс проводить только с помощью гибкого вала.

Шарошки для гравера по дереву в наборе

1. Насадки – чем они разнообразнее, тем лучше, благодаря ним вы сможете выполнять самую разную граверную работу и на любом материале. Если даже какие-то в данное время вам не понадобятся, впоследствии не нужно будет переплачивать.

Насадки для гравера по дереву позволяют выполнить любую задуманную работу

1. Упаковка – данный фактор также имеет значение. Очень хорошо, когда и гравер, и комплектация к нему идут в удобном кейсе.
2. Масса – рекомендуем приобретать легкий инструмент, так как во время долгих шлифовальных работ держать тяжелый будет достаточно некомфортно.

Гравировка ручным электроинструментом

Во время работы обязательно используйте защитные очки, чтобы опилки не попадали в глаза (см.также статью “Дисковая фреза по дереву – виды и тип установки. Расположение и крепление зубьев”).

Инструкция процесса, следующая:

1. Подберите необходимую насадку, чтобы вы смогли получить именно тот узор, какой задумали. К примеру, для плоских применяют цилиндрические, а для полых закругленные. Есть также специальные насадки, которые обычно используют для редких видов работ.

1. Сделайте на деревянной поверхности рисунок от своими руками или перенесите его с бумаги. Во время работы с древесиной проработка мелких деталей зависит только от ширины инструмента и вашей руки.

1. Начните гравировку. После включения инструмента, аккуратно опустите гравер на поверхность. Не спешите, все ваши движения должны быть медленными и плавными. Для получения изображения в формате 3d н нужно делать слишком глубокие резы. Лучше вначале пройтись по рисунку слегка, а затем вторым кругом, если что-то не понравится.

Спиральные борфрезы для гравера по дереву 3мм

1. На последнем этапе поверхность можете покрыть краской, тогда рисунок может стать более заметным. При этом окружающий фон сделайте другим цветом, выделяя его. Благодаря краске или прозрачному лаку вы также сможете защитить материал от износа.

Классификация насадок

Существует большое количество разновидностей оснастки для работы с мини-дрелью. Широкий ассортимент на рынке позволяет подобрать насадки по дереву и многим другим материалам, с которыми способно работать гравировальное оборудование. Также отдельные мастера делают их самостоятельно.

Конструктивно насадки (боры) состоят из двух частей;

• хвостовой, зажимаемой в патроне инструмента(диаметр от 0,8 до 8 мм);
• рабочей, которой обрабатываются материалы.

Оснастка классифицируется по двум основным критериям:

• по виду материала, из которого они изготовлены;
• по области использования (назначению).

По типу обрабатываемого материала

По материалу фрезы для гравера бывают следующих типов.

1. Из твердых сплавов (твердосплавные) с маленькими и крупными рабочими частями. Насечка на них бывает разного типа. Предназначены для первоначальной либо промежуточной обработки разных по твердости заготовок.
2. Стальные с алмазным напылением, применяемые для проведения основных рабочих операций с различными материалами.
3. Держатели дисков, которые можно оснастить войлочными, отрезными, резиновыми кругами в зависимости от свойств обрабатываемой детали и характера выполняемых работ.
4. Резиновые с добавлением корунда, используемые при обработке металлических заготовок.
5. Абразивные, которые используются для выполнения работ по камню, металлу, стеклу, керамике.
6. Войлочные, предназначенные для полировки деревянных поверхностей.

Твердосплавная оснастка является качественной, долговечной и относится к ряду дорогих расходных материалов для дремелей. Форма наконечников определяет особенности ее применения. С помощью таких боров-пик хорошо обрабатывать кость, пластик, делать трассировку (обозначать контуры рисунка). Алмазные насадки тоже отличаются качественностью, даже если комплект, в состав которого они входят, относится к разряду дешевых расходников.

На рынке можно встретить набор борфрез, все элементы которого промаркированы каким-либо цветом – он указывает уровень заточки. Помеченные черным – это наиболее производительные боры, а острота зеленых или синих уже похуже. Промаркированные желтым цветом насадки – это оптимальный выбор при выполнении финишной обработки заготовок.

По назначению

Пользоваться гравером с насадками можно не только для гравировки, но и для выполнения других рабочих операций. Разделение расходников, используемых при эксплуатации прямошлифовальных машин, представлено в таблице ниже.

Выполняемые работы	Применяемые насадки
гравирование	подходят рассмотренные выше разновидности
сверление	выполняется с помощью стальных или твердосплавных сверл
полирование	круги из фетра, хлопка, войлока, наждачной бумаги, кожи, а также специальные приспособления (держатели), которые можно самостоятельно обматывать (например, фетром)
шлифование	шлифовальные камни (различной формы и из разного материала) и круги (из наждачной бумаги), кольца алмазные, резиновые цилиндры
шпунтование	боры с шарообразной рабочей частью
резка	отрезные диски
фрезерование	фрезы
очистка поверхностей (например, от ржавчины, окалины)	проволочные (стальные), нитяные, тканевые щетки
конечная обработка отверстий или полостей	алмазные шарошки
создание пазов	конусообразные боры

Расходники из каждой группы могут использоваться при обработке различных материалов. При этом оснастка для фрезеровки применяется в основном профессионалами.

Выбор оборудования

Выбирая гравер или бормашину, вы должны определиться с тем, для каких работ будет использоваться такое устройство, а также с тем, какие материалы будут обрабатываться с его помощью. Зная это, выбрать гравировальную установку для работ по металлу и другим материалам или бормашину для резьбы по дереву (даже учитывая огромное разнообразие подобных устройств, представленных на современном рынке) вы сможете без особых проблем.

Наиболее значимыми характеристиками граверов, на которые следует обращать основное внимание, являются:

• мощность приводного электродвигателя, определяющая способность оборудования длительное время работать под значительными механическими нагрузками и обрабатывать различные материалы;
• количество оборотов, развиваемых рабочим органом, в котором фиксируется гравировальный инструмент.

Очень часто тем, кто собирается приобрести гравер для своей профессиональной деятельности или для работ в домашних условиях, приходится делать выбор между двумя указанными выше характеристиками. Как бы ни хотелось, эффективно совмещать высокую мощность и оборотистость не способно ни одно современное гравировальное устройство из числа серийных моделей. Именно поэтому специалисты, которым приходится пользоваться гравером часто, сразу приобретают и мощные, и оборотистые модели. Оптимальным выбором в таких случаях станут:

• мощный гравер, рабочий наконечник которого имеет усиленную конструкцию;
• компактный и легкий микромотор, способный работать на высоких оборотах.

Для тяжелых работ будет удобен инструмент с дополнительной рукояткой, а мелкую гравировку лучше наносить компактным устройством

Для не слишком сложных работ гравером в домашних условиях можно изготовить такое устройство самостоятельно, наделив его при этом именно той функциональностью и теми характеристиками, которые необходимы. Существует большое разнообразие конструкций самодельных граверов и видео об их изготовлении, поэтому выбрать приемлемый вариант нетрудно. Например, можно сделать гравер, который будет приводиться в действие электродвигателем от старой бытовой техники. Однако самодельную гравировальную установку, чтобы работать с ней было удобно, надо оснастить гибким приводом и специальной насадкой, в которой будет фиксироваться используемый инструмент.

Применяя самодельный гравер в домашних условиях, можно не только наносить на изделие надписи и узоры, но и выполнять различные виды обработки деталей из металла, пластика и кости. Возможна также резьба по дереву гравером, изготовленным своими руками. В зависимости от рабочего инструмента, установленного в насадке такого устройства, использоваться оно может как мини-дрель, небольшой фрезер, компактная шлифовальная и полировальная машинка.

Самодельный гравер с гибким валом

Чтобы выбрать серийную модель гравера, который будет эффективно справляться со всеми поставленными задачами, следует ориентироваться не только на рейтинг такого оборудования среди специалистов, но также на его характеристики и функциональные возможности.

Виды

Рассмотрим, какими бывают фрезы.

Конические

Твердосплавные фрезы бывают одно- и двухзаходными. У них имеются свои отличия и характеристики, с которыми следует ознакомиться. Однозаходные инструменты имеют коническую на пике форму, благодаря чему можно осуществлять динамическую работу для создания плоскости заготовки. Приспособление служит для гравировки и работы с ювелирным воском в ювелирном производстве. Также такой фрезой можно снимать фаски, отделывать мягкий металл, осуществлять резьбу по дереву, раскраивать листовые панели из пластика. Данный агрегат имеет миниатюрное лезвие и небольшой угол, за счет чего можно работать даже с маленькими элементами.

Следует отметить, что однозаходный инструмент не создан для обработки заготовок с пологими поверхностями, так как на материале имеются остаточные зазубрины. Если речь идет о трехмерной модели, конической фрезой нельзя обработать цилиндрическую площадку на заготовке. Инструмент оснащен заточками на обеих концах, поэтому если один затупится во время работы, достаточно перевернуть фрезу и продолжать процесс. Инструмент отлично подходит для работы с V-образными поверхностями.

Что касается двухзаходных фрез, то они обладают практически теми же свойствами, что и предыдущие, но при этом считаются более стойкими к износу, так как нагрузка во время обработки распределяется одинаково. В результате заготовка будет иметь ровный и гладкий рельеф благодаря двойному проходу режущего элемента.

Алмазные

Во время работы таких фрез шпиндель может вращаться, а может и оставаться неподвижным.

Инструмент предназначен также для твердых пород камней. Наиболее твердым и износостойким считается поликристаллический алмаз, однако он не всегда способен выдерживать ударные нагрузки. Поэтому здесь понадобится СОЖ: он позволит увеличить потенциал приспособления и прийти к желаемому результату. Алмазные инструменты с пластинами имеют форму конуса, пирамиды и т. д.

Прямые

Такой вид фрез используется во время работы с мягкими разновидностями металлов, также подходит для заготовок из пластика, древесины и органического стекла. Если речь идет о большой площади, актуальным будет однозаходный инструмент. С его помощью мастера создают торцевую подсветку, раскраивают тонкие листы, изготавливают таблички

Однако следует помнить о том, что такая фреза не всегда способна выдерживать перепады нагрузки, поэтому важно следить за стабильностью. Тогда ресурс работы приспособления увеличивается

Для круговой обработки и снятия фасок понадобится двухзаходная прямая фреза.

«Пирамидки»

У этих конических граверов есть три кромки, они служат для трехмерной работы с мелкими деталями из многослойного материала. Такая насадка считается прочной к нагрузке во время тяжелой эксплуатации. Его можно применять для гравировки всех разновидностей мягких металлов и акрила. Рабочая площадь небольшая.

Сферические

Граверы оснащены таким же кончиком, как и предыдущий тип фрезы. Вращаясь, он формирует на поверхности полукруг. Подобный инструмент пользуется спросом во время работы с объемными заготовками, к тому же детализация здесь оправдывает самые смелые ожидания. Фрезой можно делать тонкую гравировку на торце, отделывать ею ювелирный воск и обрабатывать мягкие металлы.

Эксплуатация

Для того, чтобы показать «способности» дремеля, можно придумать массу сценариев. У меня «в хозяйстве» есть 2 кошки, точнее кот и кошка, так как мы живем в частном секторе, они предоставлены сами себе и ходят в свободном самовыгуле. Если кошка еще не особо активна, то кот настоящий КОТ. Может уйти на неделю, прийти худым но довольным. И чтобы в эти его загульные времена не добавлялось седых волос у его хозяйки, решил попробовать сделать табличку на ошейник, на которой было бы написаны кличка и наш телефон, если кто-то найдет эту зверюгу, когда он сойдет с ума от гормонов и не сможет вернуться домой, то позвонят «его семье». Вообще попытка таких табличек уже была, заказывал у рекламное агенство, сделали из пластика и божились, что качественно… Вот такие Но по факту прослужили они не больше недели и были утеряны-разгрызены.

Достал очень качественные полоски из нержавеющей стали, толщиной 1мм.

Но вот беда, попытался высверлить дырку, и… не спрвился, 5 убитых сверел, разных производителей и 0 эффекта. Думал что и тут меня ждет фиаско. Но дремель порадовал. Зарядил отрезной диск, и давай пилить:)

Выпилил примерную форму

Облагородил немного

С другой стороны

Достал насадки для гравировки из набора и стал пробовать руку…

Ох и кропотливая это работа… Видно что коряво, но это пробный образец. Еще осталось высверлить дырку для кольца от ошейника. Просто сверлом сделать это нереально, поэтому сначала снимал по маленьку шарошкой. А потом когда уже стала видна малюсенькая дырка, «добил» сверлом. В итоге сверло убито:)

Но результат достигнут, хоть и некрасивый, но результат.

Вот диск после всей работы, видно что один раз я психанул и резко дернул, откололся треугольник от диска… вообще диски ghxyst и прекрасно справляются с такой прочной нержавейкой, с калеными саморезами, но хрупкие вот в этом направлении.

Потом решил маленько «шлифануть» поверхность, с этим отлично справилась насадка со шкуркой

Потом маленько облагораживал шарошкой

Еще много работы заняло аккуратная гравировка номера сзади, да вот повесить поделку на кота не вышло, его пол недели уже дома нет… После такой работы вот состояние отрезного диска. было

Стало

Потом делал небольшой столик из фанеры. Но саморезов подходящих не было, были чуть длиннее, чем толщина фанеры. В магазин ехать было лень, столик то не на выставку, себе в помощь.

В итоге это выглядело вот так

ничего приятного тут нет, можно легко поранить руку… поэтому пару легких движений дремелем с отрезным диском и вуаля.

Может фото и не передает, но наощупь нет ощущения что что-то торчит. Все гладенько. Саморез подобный диск срезает за секунды, с фонтаном брызг.

И рассмотрел третий вариант применения чисто в быту. У сына есть «железная дорога». На самом то деле она пластиковая, и в зоне семафора, сын отломил пластиковый рычаг остановки поезда «на красный» просто склеить не прошло… Фото не было там скриншоты из видео поэтому спрятал под спойлер

Гравер по своим функциональным возможностям очень напоминает обычную дрель или шлифовальную машинку, но основным его предназначением является обработка деталей, отличающихся миниатюрными размерами. Используя такое оборудование и специальные рабочие насадки для гравера, можно эффективно выполнять различные технологические операции, к числу которых относятся сверление, фрезерование, шлифование, гравировка и др.

Перечень материалов, которые могут быть обработаны при помощи гравера, также достаточно обширен. Это мягкая и податливая в обработке древесина, твердая сталь, хрупкое стекло или керамика, различные виды пластика и даже кость. Естественно, для обработки при помощи гравера различных материалов используются разные рабочие насадки, отличающиеся между собой как конструктивным исполнением, так и материалом изготовления.
