Настройка карбюратора бензопилы. Или как не платить ремонтникам!

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем начать работу, нужно поместить бензокосу на ровную устойчивую поверхность. Цепь отвернуть в противоположную сторону. Существуют мотокосы с двумя и с тремя регулировочными винтами.  Двумя винтами чаще всего оснащены инструменты, произведенные в Китае. Рассмотрим регулировку карбюратора мотокосы с тремя винтами.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем приступить к регулировке карбюратора бензокосы, нужно промыть воздушный фильтр.  Очистка производится водой с добавлением моющего средства или мыла, а при необходимости устанавливается новый. Зачастую в плохой работе карбюратора виновны засоры. В целях профилактики очищать фильтр рекомендуется после каждых 10 часов работы инструмента. Не забываем проверить состояние свечи, если есть нагар, надо ее почистить. Свечи являются расходным материалом и имеют свой ресурс. Для обеспечения хорошей работы двигателя бензокосы, свечи периодически нужно менять. Далее оцениваем, насколько хорошо закреплен карбюратор к цилиндро-поршневой группе. После окончания подготовительных манипуляций, нужно завести мотор. Даем двигателю поработать минут 5-10. Затем необходимо выявить, сколько регулировочных винтов на вашем инструменте.

На бензиновом триммере есть следующие регулировочные винты:

1. Винт регулировки холостого хода;
2. Винт регулировки подачи топливной смеси
3. Винт ограничения максимальных оборотов.

Регулировка подачи топлива

Вначале нужно не спеша затягивать винт регулировки подачи топливной смеси. Делать это нужно до момента, пока двигатель не начнет глохнуть или заглохнет. Вслед за этим, если двигатель не перестал работать, нужно провернуть винт на четверть оборота, а если заглох, то на половину оборота. Далее следует завести заглохший двигатель. После чего надо открыть дроссельную заслонку и посмотреть, как набираются обороты. Снова поворачиваем винт по четверти оборота.  Прокручивать нужно до тех пор, пока двигатель не начнет уверенно набирать повышенные обороты при прогазовке.  Это и есть нужный момент, когда двигатель работает наиболее экономично. Бывают случаи, когда регулировка этим винтом ничего не дает.  Зачастую причина в заводской пружине, которая находится на этом винте. Случается это не со всеми инструментами. А если уж пружина оказалась бракованной, то заменить ее не составит труда.  Подходящую пружину можно приобрести в любом строительном магазине.

Регулировка холостого хода

Следом за регулировкой подачи топлива, принимаемся за регулировку холостого хода. Для этого нужно соответствующий винт отрегулировать таким образом, чтобы двигатель работал слегка ускоренно на небольших оборотах. Но необходимо проследить, за неподвижностью катушки с леской и ножей. Перед началом их движения, должно остаться несколько оборотов в запасе. Движение катушки и ножей впоследствии может привести к быстрому износу сцепления. Заметив, что двигатель плохо заводится, нужно увеличить количество оборотов на холостом ходу. При увеличении оборотов топливная смесь насыщается воздухом, что ведет к потере мощности.

Основные признаки правильной работы холостого хода:

• Запас оборотов для триммерной головки;
• Бесперебойная работа двигателя даже при изменении положения (резкий подъем или спуск ножа);
• Спокойная работа двигателя на холодном ходу;
• Отсутствие повышенных оборотов горячего двигателя.

Регулировка на максимальных оборотах

Далее для полной настройки карбюратора бензокосы необходимо отрегулировать максимальные обороты. Не лишним будет заглянуть в руководство по эксплуатации инструмента и посмотреть максимальное значение оборотов. Наиболее точно это количество поможет определить тахометр. Если же такого прибора под рукой не оказалось, настраиваем на слух.  Едва определив на слух максимальное значение оборотов, начинаем регулировку. Поможет в этом деле винт ограничения максимальных оборотов.  Проконтролируйте работу двигателя на максимальных оборотах. При необходимости уменьшить обороты, надо ослабить фиксирующую гайку и открутить винт. Если же обороты слишком большие, то потребуется вкрутить винт. Эти действия обязательно нужно проделать для того, чтобы защитить двигатель от перегрева. Прокручивать винт необходимо до тех пор, пока не установится четкая ровная работа двигателя.

После проделанной работы, если все выполнено верно, стабильная работа инструмента обеспечена.

Понять это будет по следующим признакам:

• Режущий элемент перестанет вращаться на холостом ходу;
• Понизится расход топлива.

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

• При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
• При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
• При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.

Необходимые инструменты

Особенность бензопилы Stihl MS 361 – легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.

При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.

Тахометр позволяет более точно отрегулировать максимальные и минимальные обороты бензопилы

Пошаговый алгоритм регулировки

Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.

Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.

Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.

Стандартная регулировка

Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:

• Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
• Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
• Двигатель завести и прогреть в течении 7-10 мин.
• Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
• Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.

Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.

Регулировочные винты карбюратора бензопилы Штиль МС 361

Нюансы, которые нужно знать

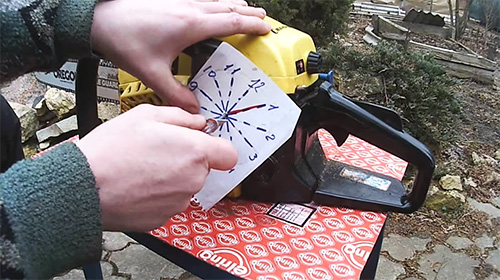

При поворотах любого винта меняется заводская настройка

Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты

Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.

Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.

После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.

Познавательное видео

Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 – Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.

Как работает карбюратор бензокосы или принцип функционирования

Регулировка карбюратора китайской бензокосы полностью идентична с настройкой травокосилок европейских, российских и производителей. Чтобы справится с задачей регулировки карбюратора на бензокосах и бензотриммерах, необходимо разобраться с принципом их функционирования. Как работает карбюратор на бензокосе, пошагово и доступно описано ниже.

1. Работа карбюратора бензокосы начинается с подачи топлива через канал, как показано на схеме
2. Всасывание топлива в карбюратор происходит при помощи импульсного канала, соединенного с картером двигателя. За счет разрежения воздуха происходит перемещение гибкой мембраны под номером 4 на схеме выше
3. Через клапаны 3 и 5 происходит подача топлива. Клапан 3 является впускным, за счет которого топливо подается в подмембранное пространство, а клапан 5 — выпускной
4. Далее топливо перемещается по каналу и, проходя фильтр тонкой очистки, достигает игольчатого клапана 14
5. Игольчатый клапан соединен посредством рычага с управляющей мембраной 18
6. Игольчатый клапан приводится в действие при воздействии на мембрану. Когда необходимо подкачать топливо, чтобы запустить двигатель, необходимо воздействовать на мягкую крышку ручного насоса. При воздействии происходит открытие иглы, и топливной смесью заполняется камера
7. Когда же двигатель запускается (на холодную), то открытие иглы происходит за счет разрежения при закрытой воздушной заслонке. Это разрежение воздействует через жиклеры холостого хода и высоких оборотов на мембрану 18
8. Мембрана воздействует через рычаг на игольчатый клапан, посредством чего происходит заполнение камеры
9. После запуска мотора воздушная заслонка открывается, в результате чего двигатель работает на обедненной смеси, так как топливо смешивается с воздухом
10. Топливная смесь при заполненной камере подается (засасывается) через жиклеры холостого хода и средних оборотов (когда двигатель запущен)
11. Дроссельная заслонка при этом смещается от первоначального положения на 10-15 градусов
12. Когда же работа осуществляется под нагрузкой, то топливо начинает поступать в камеру через жиклер высоких оборотов, и при этом дроссельная заслонка поворачивается на угол до 90 градусов (зависит от силы нажатия на газ). Во всех режимах работы должна быть открыта воздушная заслонка, через которую топливо смешивается с воздухом, и тем самым происходит воспламенение смеси в цилиндре

Ниже показана схема принципа работы карбюратора бензокосы. На основании схемы можно не только разобраться с принципом работы, но еще и выявить поломки и прочие неисправности механизма.

При эксплуатации инструмента необходимо учитывать наличие еще одного жиклера. Этот жиклер находится между каналами холостого хода и полной мощности. Необходим он для того, чтобы исключить сильное обеднение смеси, которое случается в случае работы мотора при неполной нагрузке. В такой ситуации не исключается возникновение задира пары. Через дополнительный канал (жиклер) происходит засасывание топлива в камеру, посредством чего обогащается топливно-воздушная смесь. Ниже на схеме представлен дополнительный жиклер, который обозначен цифрой 1.

Имея представление о конструкции мембранного карбюратора мотокосы и принципе работы, не составит труда произвести его настройку своими руками. Для регулировки карбюратора бензокосы применяются регулировочные винты. На схеме выше показано два винта для настройки, однако большинство современных моделей бензиновых триммеров оснащается тремя винтами. Наличие трех настроечных винтов позволяет выполнить более точную регулировку, добившись при этом стабильной и бесперебойной работы ДВС.

Это интересно!В чем отличие между триммером и бензокосой? Многие считают, что триммер – это маломощные электрические травокосилки. Однако триммер – это обобщенное название бензокос, мотокос и электрических косилок, так как они предназначены для общих целей.

Принцип действия

Предназначение карбюратора — это подготовка рабочей смеси для подачи её в цилиндры мотора. Этой смесью является бензин и воздух в нужных для работы двигателя пропорциях. Если такое соотношение нарушено, то двигатель будет работать не чётко. Когда смесь имеет много бензина, то непрофессиональной терминологией её называют насыщенной, а если, наоборот, мало, то бедной. Но в любом случае сбой в пропорциях рабочей смеси будет плохо сказываться на работоспособности.

Разные модели бензопил могут иметь разные конструкции карбюраторов, но по принципу действия они все идентичные. Воздух через специальный канал перемещается со скоростью, которую можно регулировать с помощью закрывания или открывания заслонки. Бензин, в свою очередь, попадает в карбюратор через жиклёры и смешивается там с воздухом, создавая специальную смесь, которая и поступает в двигатель.

Давление в поплавковом отделении карбюратора, где перед смешиванием находиться бензин, приближено к атмосферному. При открытии заслонки воздуха становиться больше, так же как и бензина, благодаря чему обороты двигателя увеличиваются. В воздушном канале при этом создаётся разрежение и бензин втягивается в поток воздуха. Это и является принципом действия карбюратора.

Для того чтобы бензопила работала ровно и эффективно, а также при этом не было большого расхода топлива, её карбюратор необходимо настроить соответствующим образом. Перед такими работами нужно предварительно проверить воздушный и бензиновый фильтр. Если на них обнаружена грязь, то следует их заменить.

Настройка бензопилы у большинства моделей, как правило, проводится с помощью трёх винтов — высоких и низких оборотов и холостого хода.

О правильной настройке должны свидетельствовать такие признаки:

1. Цепь не должна двигаться на холостом ходу.
2. Мотор работает плавно.
3. При старте тоже не должно быть обрывов в работе.

Ремонт карбюратора бензопилы своими руками нужно проводить очень осторожно, ведь любая допущенная ошибка может привести к серьёзным последствиям, даже до полной поломки двигателя. Если нет достаточного опыта, то лучше обратиться за помощью специалиста

Регулировка карбюратора

Работа силовых агрегатов основываются на топливно-масляной смеси, производящейся карбюратором в объемном соотношении 16/1.

При производстве регулировка карбюратора производится стандартно по средним параметрам, не осуществляется учет совокупности внешних факторов. Последовательность действий при настройке топливных систем бензопил разных представителей Poulan различается незначительно.

Обеспечение хорошей приемистости и стабильности оборотов холостого хода осуществляется путем приведения состава бензиново-масляной смеси к заданному соотношению за счет вращения винта качества и винта количества.

О карбюраторной регулировке пилы Поулан, о пошаговой инструкции очень подробно, наглядно и понятно рассказывают в следующем видео

Какие карбюраторы используются на бензопилах Патриот

Производители бензопил Патриот оснащают их типовыми китайскими карбюраторами. Такими карбюраторами оснащают свои бензопилы многие производители бюджетных пил.

Бензопила Патриот 3816 и пример используемого на ней карбюратора

Особенности карбюраторов, плюсы и недостатки

Бензопилы Патриот линейки Imperial оснащаются полуавтоматическими карбюраторами, с праймером. Это своеобразный ручной насос для подкачки. Когда бензопила запускается с праймером, карбюратор заполняется топливом заранее. Благодаря чему двигатель запускается быстрее. Это особенно хорошо в зимнее время.

Как распознать сбои в карбюраторе?

Схема работы бензопильного карбюратора

Настройки карбюратора могут быть нарушены при:

• отсутствии фиксации регулирующих винтов;

Регулировочные винты бензопилы

Новая ЦПГ бензопилы Husqvarna 365

Воздушный фильтр бензопилы с капроновой вкладкой

Обнаруженные неполадки следует немедленно устранить. Но как определить, что дело именно в карбюраторе? Для этого проследите за тем, как работает ваш инструмент.

В список типичных признаков того, что настройки карбюратора сбились, включают:

1. Нестабильную работу мотора

Как правило, причина этого — использование неправильной (обеднённой) топливной смеси.

1. Перерасход горючего

Выражается в повышенном выделении отработанных выхлопов, которые приобретают чёрный цвет. Это значит, что топливо полностью не потребляется, т.е. смесь перенасыщенная.

Карбюратор настроен правильно — пила заводится с первого раза

1. Произвольные изменения мощности двигателя

Могут быть связаны с повреждением крепления регулировочных винтов или защитного колпака.

1. Повышенный расход топлива, сопровождаемый вибрациями и хлопками

Говорит о критическом износе поршневой группы, поэтому регулировка карбюратора отодвинет капитальный ремонт лишь на некоторое время.

1. «Чихание» и рывки двигателя

Такая картина наблюдается при засоре каналов карбюратора или неисправности его фильтров. В этом случае регулировка должна проводиться только после тщательной промывки узла.

Топливный фильтр бензопилы

Несмотря на то, что карбюратор – самая сложная часть двигателя, при обнаружении сбоев в его работе расстраиваться не стоит. Вместо этого нужно вооружиться кое-каким инструментом, конструктивной схемой узла и здоровой логикой.

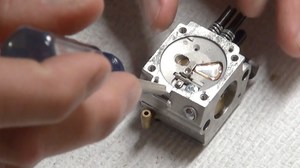

Карбюратор бензопилы в ремонте

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже

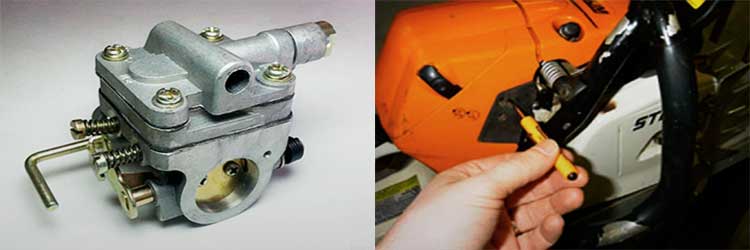

ФОТО: rmnt.ru Стрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ru Такой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

• винт L – на один оборот;
• винт H – на полтора оборота.

ФОТО: withoutahitch.com.au Каждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ru После этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Станок для заточки цепей бензопил: критерии выбора, особенности конструкции, технические и эксплуатационные характеристики оборудования, принцип работы ручных и автоматических устройств, обзор популярных моделей заточных установок.

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.
