Бензопила Штиль 180 — устройство и регулировка карбюратора

Регулировка карбюратора любой бензопилы своими руками

Большой — 3003.

MS 250 комплектуются пильной гарнитурой 3/8Р. Схожие по мощности пилы MS 251, 260, 271, 261- гарнитурой на .325. Сообщите, пожалуйста, плюсы и минусы установки на MS 250 гарнитуры 325?

Ее так же можно переукомплектовать под 0,325 шаг, что это даст? Считается, что пиление на 0,325 шаге более комфортное, меньше отдача, цепь «мягче» входит в рез, тогда как 3/8 — это более агрессивное и быстрое пиление.

Чем отличается старый штилевский карбюратор от современного китайского, который стоит сейчас на Штиле 250? Очень капризные, не нравятся.

Как старый, так и новый карбюратор — «немецкие», то что в последние годы производство некоторых запасных частей перенесено в Китай (что связано со стремлением удержать бренд от серьёзного удорожания), это не следствие «капризности» данного устройства (карбюратора). В новых карбюраторах появился ускорительный насос, который придал бензопиле совершенно другую динамику ускорения, в связи с чем и комфорт работы повысился. С каждым годом требования к топливу становятся всё строже и строже, так и с этим карбюратором — некачественный бензин, загрязненный бензин — плохо сказываются на его работе.

Пила плохо смазывает цепь, нет следов масла при направлении шины на чистую поверхность. При полной заправке масляного и бензинового бака, при выработке бензина в сравнении с масляным бочком, остаётся полбака масла. В чем причина?

При выработке бензосмеси остаётся полбака масла для смазки цепи, значит оно всё-таки уходит, но не на шину. Прочистите каналы маслоподачи на корпусе бензопилы, отверстия маслоподачи на пильной шине, прочистите паз шины, если нужного эффекта не произойдёт, проблема с маслонасосом, в таком случае бензоинструмент лучше привести в сервисный центр для устранения неисправности.

Хотел бы узнать какую максимальную по длине шинку можно поставить на Stihl MS 250C и с каким шагом. Рылся в каталоге штиля, есть шинки под модели 180-250 с шагом 3/8p с резом в 40 см. Если брать пильную гарнитуру с шагом 0.325 то можно и длиннее, а так же поставить цепь RM и RMC. В чем отличие цепей PM и PMC от RM и RMC?

Не знаю, удастся ли купить шину на, 325 вообще для этой пилы. На 35 см ещё может иногда быть, а на 40 — вообще сомневаюсь. А вот на 3/8″ сороковку вообще не проблема. У любого дилера должны быть. По обозначениям цепей: РМ — это Picco micro — Шаг 3/8″, толщина 1,3 мм. Зуб полукруглый. РМС — это та же самая цепь, только типа «Comfort» — с амортизатором. RM — это Rapid Micro — практически все остальные размеры цепей с полукруглым зубом. С «прямоугольным» зубом будут RS (Rapid Super). RMC и RSC — это комфортовские цепи с более мягким резом, только они сделаны без амортизаторов. Смягчение реза достигается определённой формой зуба — у него «пятка» несколько поднята и в момент врезания как бы «приседает». Разница между «микро» и «супер» в работе очень заметна — «суперовские» цепи заметно более производительные. Примерно на треть. Но при работе по грязной и сухой древесине этот уголок повреждается довольно далеко и при заточке приходится снимать намного больше металла по длине зуба. Так что при выборе типа цепи надо прикидывать на какой древесине будет работать цепь. 3/8 1,3 с «суперовским» зубом не бывает.

Нужно ли на бензопилу Штиль МС 250 перейти с шага 3/8 на 0.325? Или просто при замене звездочки (само собой и шины и цепей) поставить свободно насаженную звездочку не переходя на другой шаг? Преимущества и недостатки шага 0.325 и шага 3/8? Сейчас стоит припаянная звездочка шаг 3/8 ширина паза шины 1.3мм.На шаге 0.325 там ширина 1.5мм.

Не советую переходить на данной пиле на 325 шаг. Ну а преимущества и недостатки — тут можно сказать несколько иначе, больше зависит от кубатуры пилы. Мне вообще больше нравится 3/8Р. У 325 ведь зуб намного больше и я лично ставил бы его на пилы мощностью около 3 кВт. Вот, у нас один проф. лесоруб поставил на 026 шаг 3/8 Р и — пила пилит легче и шустрее. Также если поставить на Хускварну 137 такой шаг — тоже будет лучше, проверено. Сейчас уже на некоторые бытовые Хускварны ставят шаг 3/8 mini (то же самое что и 3/8P). И на 250-ой толщина 1,3 получше будет чем 1,5. Я тоже думаю что свободно насаженная звездочка будет лучше. Во первых, когда изнашивается и требуется замена — не нужно менять полностью тарелку сцепления (вместе со звездочкой), а только ведущий перстень — то есть свободно насаженную сменную звездочку, получается дешевле. А во-вторых, сменная звездочка ходит несколько больше чем припаянная, это тоже проверено. Так что, с какой стороны не смотреть — сменная лучше.

Как разобрать и собрать бензопилу Штиль

До разбора отдельных элементов бензопилы Штиль, нужно проделать подготовительную работу: удалить боковую решетчатую крышку на корпусе, цепь и направляющую шину. Дальше очистить весь корпус от грязи, масляно-бензинового налета, налипших опилок. Если где-то имеется много подтеков масла и механической чисткой не удается качественно их удалить, следует использовать керосин, бензин или ВД-40.

Снятие рукоятки

Рукояти бензопилы Штиль держатся на корпусе, на трех антивибрационных резиновых амортизаторах. Сначала нужно вытащить пластиковые заглушки из средины резиновых прокладок. Потом куском тонкой арматуры или толстой отвертки выдавить из своего посадочного отверстия верхнюю прокладку, которая находится рядом с задней рукояткой. Потом демонтируется средний амортизатор.

Чтобы снять третий амортизатор нужно развернуть корпус пилы в сторону от внутренней части рукояти и, потянув в противоположную сторону снять с амортизатора.

Снимаем стартер

Когда демонтирована верхняя крышка корпуса бензопилы Штиль, нужно раскрутить 4 крепежных винта стартера. Затем будет доступна крышка масляного бачка и топливной емкости. Стартер ничего не держит на своем месте, его легко демонтировать.

Когда стартер снят, нужно бензином или ВД-40 очистить открывшуюся внутреннюю полость, в ней обычно много мелких спрессованных с подтеками масла смолянистых опилок. Перед тем как использовать растворители, если слой этой густой субстанции очень толстый, нужно счистить деревянной щепой.

Снятие маховика

Маховики мотопил, в том числе и бензопилы Штиль, закручены очень крепко, чтобы избежать раскручивания и люфтов. Чтобы снять штилевский маховик, нужен накидной ключ на 13, съемная головка с металлическим рычагом или мощный гайковерт.

Чтобы зафиксировать коленвал, нужно снять свечу зажигания и через образовавшееся отверстие заблокировать поршень, вставив в него веревку из скрученных узелков.

Полностью выкручивать гайку нет необходимости, можно остановиться, когда верхняя поверхность гайки будет вровень с концом вала. Затем через проставочную выколотку мягкими ударами нужно заставить маховик бензопилы соскочить с коленвала, затем его очень просто снять руками, без специнструмента или ударных нагрузок.

Демонтаж сцепления и системы подсоса масла

Чтобы добраться до механизма сцепления бензопилы Штиль, нужно снять со своего посадочного места звездочку. Нужно вынуть шайбу-стопор из фиксирующих пазов на коленвале, снять подшипник, звездочку и прокладки.

Шестигранной головкой на 19 выкручиваем сцепление. Здесь резьба нестандартная, левая, выкручивать нужно в сторону направляющей шины.

Полностью раскрутив сцепление и отложив в сторону, следует демонтировать отражающую пластинку с коленчатого вала и привод масляного насоса. Никаких стопорных колец здесь нет, снимается все руками.

Карбюраторный блок, катушка зажигания и глушитель

Карбюратор бензопилы Штиль снимается с помощью шестигранной головки или накидного ключа на 8, а также проставочного удлинителя. Удлинитель нужен для выкручивания гаек карбюраторного блока и воздушного фильтра.

До того, как снимать со своего места карбюратор, не лишним будет отсоединить монтажные провода, идущие к зажиганию и к тяге воздухозаслонки от ручки управления мотором, а также демонтировать рычаг. После этих операций ничего не будет мешать убрать карбюратор и воздушный фильтр.

Для снятия глушителя достаточно отвинтить две крепежные гайки и потянуть глушитель в противоположную от корпуса сторону.

Катушку легко снять, открутив 2 крепежных винта по бокам основания катушки.

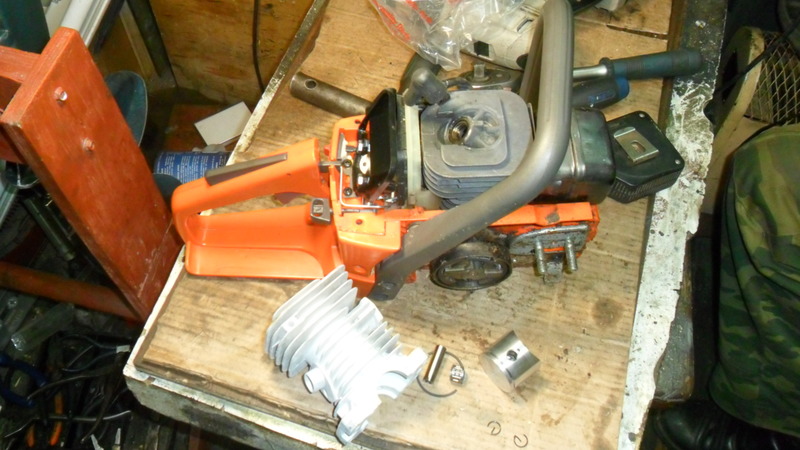

Снятие и разборка ДВС

Сердце любого бензоинструмента это его мотор. Движок бензопилы Штиль в корпусе держат 4 закаленные болта снизу. Их необходимо полностью раскрутить и медленно вынуть мотор из своих посадочных гнезд и особенно аккуратно через резиновую трубку карбюратора.

Картер также держится на 4 болтах. После картера можно вынуть коленвал вместе с сальниками, подшипниками и кольцами поршня.

При демонтаже сальников и подшипников может понадобиться специальный съемник, если они запрессованы на ведущий вал с усилием.

Чтобы снять поршень с шатуна двигателя бензопилы Штиля требуется убрать кольцо-стопор отверткой из своего посадочного места. Дальше с противоположной стороны от стопорного кольца выдавливаем поршень, потом поршень без труда извлекается.

Сборка бензопилы

После полной разборки нужно сначала отдельно собрать двигатель, после этого соблюдая обратную последовательность разбора собрать все компоненты бензопилы воедино. Финальным этапом будет установка тяг карбюраторного блока и монтажных проводов зажигания.

Регулировка карбюратора бензопилы

Регулировку карбюратора бензопилы мы рекомендуем делать в сервисном центре. так как этот процесс требует определенных знаний и опыта. Кроме того необходимы специальные инструменты: регулировочный ключ и тахометр. Мы крайне не советуем регулировать карбюратор самостоятельно, но понимаем, что бывают ситуации, когда сервисный центр находиться очень далеко от вас, и нет возможности до него добраться, а работа стоит!

Если бензопила не заводиться, то прочитайте нашу статью Не заводится бензопила. Что делать?. и спокойно и последовательно пройдите все пункты по порядку. Если бензопила заводиться, но не набирает обороты или работает неустойчиво, или глохнет на холостых оборотах, то в этом случае самостоятельно можно попытаться это исправить.

Первое: подготовка к регулировке карбюратора

Перед тем как регулировать карбюратор бензопилы нужно убедиться в чистоте воздушного и топливного фильтров. Если вы беретесь за регулировку карбюратора, то, разумеется, вы знаете где находятся эти фильтры и как проверить их состояние. Далее осмотрите регулировочные винты карбюратора. Бывает, что регулировочный винт один, как на бензопиле Stihl MS 180. Или их нет совсем, как на бензопилах Husqvarna с системой AutoTune. Но, как правило, винтов три.

Второе. регулировка холостого хода винтом T

Винт Т отвечает за холостые обороты, регулируется обычной отверткой и, главное, его можно регулировать без опаски что либо испортить. Но перед тем, как его регулировать, заводим и прогреваем двигатель. После того как двигатель прогреется пробуем аккуратно регулировать винт Т на холостых оборотах. Если его закручивать по часовой стрелке, то холостые обороты должны увеличиваться. При выкручивании — уменьшатся. Обязательно разблокируйте ручной тормоз и регулировкой этого винта добейтесь устойчивой работы двигателя, но если цепь начинает прокручиваться, то немного выкрутите винт, чтобы цепь на холостых оборотах оставалась неподвижной.

Третье. для чего нужны винты L и H

Переходим к следующим винтам, регулируют их также на прогретом двигателе

Они обозначаются L и H , их регулировать нужно крайне осторожно, и вот почему. Эти винты отвечают за качество и количество смеси при работе двигателя

А так как вместе с бензином в двигатель поступает смазка, растворенная в смеси, то есть риск нарушить процесс смазки или превысить максимально допустимые обороты двигателя. Если у вас нет тахометра, то проверить это вы не сможете. К тому же у вас нет специального ключа и придется подбирать вместо него полою трубку. А она может прокручиваться и ввести вас в заблуждение относительно положения винтов, когда вы захотите вернуть все обратно.

Перед регулировкой этих винтов сделайте метки или запомните их расположение. Лучше всего поискать правильное положение винтов по справочным таблицам. В таблицах указывается количество оборотов, на которые нужно выкрутить винт относительно закрученного до упора состояния. Эта информация необходима, если кто-то до вас или вы сами произвольно вращали винты. Если их положение ранее никто не нарушал, то можно обойтись и без этих данных.

Четвертое. устранение провалов в наборе оборотов

Если бензопила заводиться, но при нажатии на курок газа ощущается провал в наборе оборотов, то попробуйте регулировать винт L Проворачивайте его на четверть оборота в разные стороны и при этом пробуйте реакцию двигателя на нажатие газа. Постарайтесь найти такое положение винта при котором разгон двигателя будет равномерным и быстрым. Поворачивать на больший угол нет смысла, самостоятельно раскрутится винт на столько не может, поэтому четверти оборота должно хватить.

Пятое: регулировка максимальных оборотов

Винт H вообще самостоятельно регулировать не желательно. Он отвечает за качество смеси, которые влияют на максимальные обороты двигателя. Самостоятельно он тоже сбиться не может. Поэтому будет достаточно, если вы покрутите его на 1/8 оборота в ту и другую сторону и добьетесь оптимальной на ваш взгляд работы двигателя на максимальном газу. Но, повторяю, что лучше самостоятельно этого не делать. Для точной регулировки максимальных оборотов необходимо применять тахометр.

Есть причины, не связанные с карбюратором, по которым бензопила будет плохо заводиться или неустойчиво работать. Наиболее часто встречающиеся — это износ поршневой и подсос воздуха через сальники или уплотнители. В этих случаях регулировка карбюратора и даже его замена не поможет. Определить эти причины можно с помощью замера компрессии или опрессовки двигателя. А для этого уже нужно специальное оборудование. Оно есть в нашем сервисном центре. мы можем сделать диагностику и установить причину неисправности.

Как правильно обкатать новую пилу

Под обкаткой понимается процесс притирания цилиндро — поршневой группы двигателя. Бензопилы Штиль не требуют обкатки, т.к. данные детали проходят притирку по специальной методике еще на заводе.

Такого нет не у одного дешевого аналога, там во всех инструкция написано, что первые 2-3 бака нужно израсходовать топливную смесь с повышенным содержанием масла. В инструкции Штиля МС 180 ничего подобного не написано, про обкатку ни слова. Кстати, про обкатку китайских бензопил более подробно можно почитать вот тут.

Для успокоения души, можно первые 2-3 бака работать без повышенной нагрузки и работать с повышенными интервалами на отдых. Например 15 минут пилим, затем глушим 20 минут отдыхаем — даем время остыть двигателю.

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

  • При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
  • При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
  • При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.

Необходимые инструменты

Особенность бензопилы Stihl MS 361 – легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.

При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.

Тахометр позволяет более точно отрегулировать максимальные и минимальные обороты бензопилы

Пошаговый алгоритм регулировки

Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.

Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.

Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.

Стандартная регулировка

Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:

  • Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
  • Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
  • Двигатель завести и прогреть в течении 7-10 мин.
  • Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
  • Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.

Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.

Регулировочные винты карбюратора бензопилы Штиль МС 361

Нюансы, которые нужно знать

При поворотах любого винта меняется заводская настройка

Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты

Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.

Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.

После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.

Познавательное видео

Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 – Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.

Неисправности и их устранение

Поломки, вызванные в работе устройства, происходят по двум причинам: нарушения условий эксплуатации и ограниченность срока службы элементов бензопилы. Как правило, все операции по ремонту связываются с засорами тех или иных узлов. Самым трудоёмким процессом является восстановление двигателя. Отремонтировать его самостоятельно без инструмента и знаний будет проблематично, а вот починить остальные узлы своими руками не должно составить труда.

Поломки карбюратора

Чаще всего такая ситуация возникает из-за залипшего клапана в форсунке узла. Для проверки форсунки понадобится снять карбюратор и продуть его от мусора. Принцип действия клапана основан на пропускании воздуха только в одном направлении. Если он продувается в обе стороны, придётся провести его замену.

Другой причиной остановки бензопилы на увеличенных оборотах могут быть нарушения в подсосе воздуха. Если существуют подозрения на разгерметизацию узла подсоса, то проще всего заменить прокладки

При замене прокладок стоит обратить внимание на состояние игольчатого подшипника, дефекты которого приводят к тому, что клапан не пропускает топливную смесь. «Виноватыми» в неправильном подсосе могут быть и поршень с пружиной, они также визуально осматриваются на износ и при необходимости меняются

Ремонт системы подачи топлива

При подозрении на засор фильтра вытягивается шланг и визуально осматривается струя выходящего топлива. Если струя непрерывная и под давлением, то всё указывает именно на неисправность фильтра. Его можно попробовать прочистить, но целесообразнее заменить — тем более производитель, при средней нагрузке на устройство, рекомендует его замену через каждые четыре месяца. На засорение сапуна указывает именно плохая струя топлива. Сапун прочищается острой иглой.

Кроме того, виновником бывает и засорившийся воздушный фильтр. Количества воздуха, подмешивающегося к топливу, бывает недостаточно, поэтому топливная смесь становится слишком обогащённой, и работа двигателя нарушается. Устранение неисправности происходит путём извлечения фильтра и промывки его в воде.

Проверка системы зажигания

Эта система потребует проверки в первую очередь, если бензопила перестала заводиться. Понадобится выкрутить свечу и осмотреть её. Если она сухая, то топливо до цилиндра не доходит. Свеча протирается насухо, а затем, перекрывая подачу топлива, запускается стартер. Такое включение позволяет просушить камеру сгорания и избавиться от остатков бензина.

Образовавшийся нагар на свече указывает на неправильное соотношение топлива с маслом или об их плохом качестве. Нагар устраняется механическим трением, в качестве инструмента используется нож или игла.

В обязательном порядке следует убедиться в появлении искры между выводами свечи. Если искры нет, то свеча заменяется на новую. Кроме этого, на целостность проверяются высоковольтные провода.

Бывает так, что рвётся шнур стартера. Для его замены понадобится разобрать стартер, получив доступ к барабану. Следует отметить, что шнур необходимо использовать оригинальный или аналогичный. Например, подойдёт от моделей Stihl 250 или 361.

Стоит отметить, что для надёжной эксплуатации бензопилы «Штиль» необходимо подбирать качественное топливо. При этом его количество должно соответствовать требованиям производителя. Если периодически выполнять обслуживание бензопилы, то не придётся задаваться вопросом о том, почему она вдруг сломалась.

Подводя итоги.

На самом деле как вы видите причин поломки бензопилы Штиль 180 достаточно много и в то же время решений этой проблемы так же не мало. Если вы столкнулись с данной ситуацией, то попросту следуйте всем выше написанным рекомендациям и тогда, несомненно, вы сможете отремонтировать свое устройство, и оно будет радовать вас своей работой еще много лет.
