Основные особенности

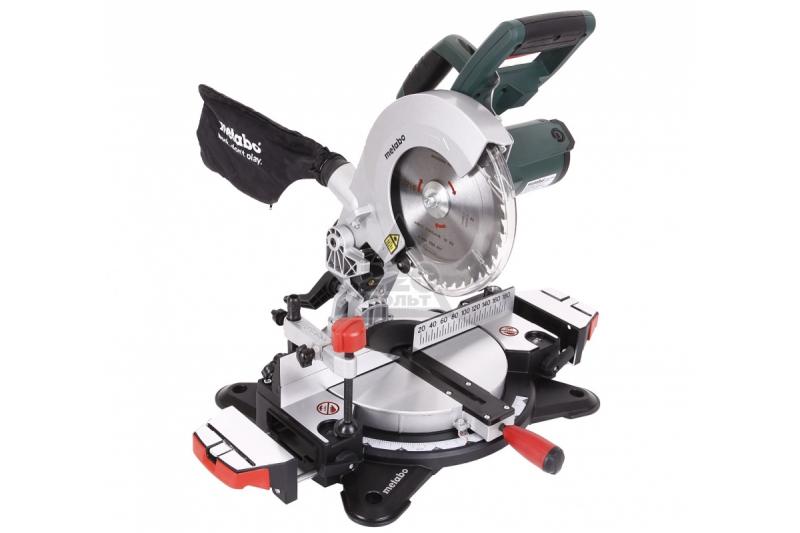

Торцовочная пила Metabo KGS 216 M обновленный вариант бестселлера и лидера рынка торцовой Украины модели Metabo KGS 216. Новинка вышла на рынок осенью 2014 года. В сравнении с предшественником, в пила нового поколения, получила новый, существенно переработанные эргономику и дизайн. Изменены положения лазеры и подсветки зоны пропила, переработана систему пылеудаления, изменена конструкция расширителей стола. Пила стала лучше сбалансирована существенно удобнее в работе. Многолетний успех этой модели на рынке позволяет говорить об отличных эксплуатационных характеристиках пилы. Прекрасный выбор легкого и комфортного решения с широкого круга задач.
Заказать в один клик
Она умеет в алюминий с комплектным диском? Нигде не могу найти.
Ответ Metabo Shop Диск по алюминию в комплекте не идет. Необходимо докупать отдельно. Это диски серии Multi Сut и Aluminium Сut
Виталий (11.09.2020) Оценка:
Так как пила с регулировкой оборотов, какое самое меньшое число оборотов можно выставить?
Ответ Metabo Shop Добрый день. Эта пила без регулировки оборотов. С регулировкой будет пила KGSV 216 M (арт. 619261000)
Денис (11.07.2020) Оценка:
Хороший инструмент как в принципе практически весь инструмент Metabo.Но я столкнулся с проблемой сломался стопор для положения блокировки поворотного стола.Очень жаль все остальное работает отлично,но поворотом стола пока не пользуюсь. Можно ли починить эту поломку по гарантии?С момента покупки не прошло и года.
Ответ Metabo Shop Добрый день. Механические поломки не являются гарантийным случаем. Но, советуем все же обратится в сервис для установления причин неисправности
Сергей (01.06.2020) Оценка:
А если установить алмазный диск, то можно ли резать плитку (керамическую)?
Ответ Metabo Shop Добрый день. Для работы по керамической плитке этот инструмент не предназначен
Александр Крыжановский (29.04.2020) Оценка:
Возможные неисправности и ремонт
Часто встречающиеся неисправности торцовки из болгарки своими руками.
Нарушена точность пиления
Причина может заключаться в кривом диске. Для исправления такого результата следует:
- Отключить станок от сети.
- Поднять кожух защиты.
- Приставить маркер к поверхности зубчатого диска.
- Провернуть его на полный оборот.
- Ослабить крепление пилы и повернуть ее на 180 градусов.
- Затянуть диск.
- Приложить маркер другого цвета и повторить вращение.
- Сравнить два нарисованных кольца.
- В случае расхождения заменить диск.
Определение высоты полки для поперечного движения
Расположение элемента конструкции может быть по правой или левой стороне стола. Следует выбрать высоту полки таким образом, чтобы зубчатый диск не резал основание.
Советы по выбору
Выбирая торцовочную пилу, следует определиться с рядом параметров, которые будут удобны пользователю. Не всем нравятся торцовки с кабелем, ведь во время работы приходится следить за его целостностью во избежание перерезывания. А также одним из значимых факторов является назначение техники. Если пилой планируется пользоваться практически каждый день, стоит присмотреться к вариантам профессионального класса.
Кроме того, имеет значение тип материала, для которого предназначено изделие
Важно понимать, что модели с резкой по металлу и дереву различны, по сути, пилы далеко не всегда являются универсальными агрегатами. Безусловно, можно подобрать и комбинированный вариант с протяжкой, который сможет резать дерево и, например, алюминий
При покупке нужно внимательно изучать технические характеристики, чтобы в дальнейшем не удивляться, почему агрегат быстро выходит из строя
При покупке нужно внимательно изучать технические характеристики, чтобы в дальнейшем не удивляться, почему агрегат быстро выходит из строя.
Подбирая желаемый вариант с учетом собственных запросов, можно сразу присмотреться к столу для конкретной модели. В целях повышения комфортабельности пользователя можно выбрать вариант с протяжкой, имеющий большую ширину пропила обрабатываемой заготовки
Но также важно отметить размер и весовые параметры, ведь от этого зависит устойчивость техники и ее функциональные возможности
При выборе нужно исходить из соображений безопасности, выбирая правильные размеры пильного диска. В среднем диаметр должен составлять не менее 20 см. Что касается самого диска, он должен подходить под конкретную модель и ее двигатель. В противном случае изделие быстро выйдет из строя. Во время покупки нужно осмотреть геометрию и заточку зубьев диска. Кроме того, визуальный осмотр позволит исключить наличие видимых дефектов.
Возможные неисправности и способы их устранения
| Симптомы | Возможная причина | Метод устранения |
| Электромотор не набирает полную мощность и не развивает максимальных оборотов | Пришли в негодность угольные щетки Низкое напряжение в сети | Замените щетки Найдите другой источник питания или воспользуйтесь трансформатором |
| При работа наблюдается повышенная вибрация. Пильный диск люфтит | Разбалансирован диск Пильный диск плохо закреплен Пила износилась | Произведите замену пильного диска Затяните фланцевый болт Произведите замену пильного диска |
| Пильный диск соприкасается с поворотным столом торцевой пилы | Неправильная установка диска | Отрегулируйте пильный диск в соответствии с рекомендациями, изложенными в инструкции по эксплуатации в разделе «Регулировка» |
| Диск стопорится в пропиле и сильно перегревается | Затупился пильный диск Диск не соответствует выполняемой работе | Замените диск на исправный Используйте пильный диск соответствующий материалу и выполняемой работе |
Теперь займитесь углами
Убедитесь, что ваш новый диск расположен точно под прямым углом к столику станка. Пользуясь проверенным угольником, поставьте его колодкой на столик пилы и придвиньте линейку к плоскости диска, не касаясь зубьев (фото в начале). В руководстве к работе станка объясняется, как отрегулировать упоры. Проделайте эти операции, добиваясь, чтобы между угольником и диском не было даже малейшего зазора. После этого установите указатель на нулевое деление шкалы наклона. Повторите эту процедуру, чтобы точно настроить наклон под углом 45° (фото А).
Завершив эти регулировки, приступайте к наладке углов поворота. Прежде всего, установите диск под углом 90° к упору (фото В). Порядок действий при этой операции зависит от типа упора, установленного на вашем станке.
Если упор состоит из одной детали (фото С), ослабьте регулировочные болты, или винты с обеих сторон и слегка сдвиньте правый или левый конец упора ближе к диску. При этом достаточно двигать лишь один конец, так как другой автоматически будет поворачиваться.
Ленточный зажим позволяет легко стянуть все четыре угла рамки. У вас ещё нет такого? Скрепите детали в углах малярным скотчем.
Если упор станка имеет правую и левую части, то выравнивание каждой из них под прямым углом к диску может привести к тому, что они не будут выровнены относительно друг друга. Правильный метод наладки заключается в том, что только одна часть упора устанавливается перпендикулярно диску, и это положение фиксируется затяжкой винтов или болтов. Затем вторая часть упора выравнивается относительно первой (фото D). Наконец, указатель шкалы устанавливается на 0°. У некоторых моделей пил упоры не регулируются (фото Е), поэтому необходимо установить диск и пильный узел под прямым углом к упору. Для этого сначала устанавливают указатель шкалы поворота на 0°, а затем ослабляют винты крепления шкалы. Поворачивая столик (и вместе с ним шкалу), добиваются перпендикулярности диска и упора. Затем затягивают винты, чтобы зафиксировать настройки. Регулировать другие угловые значения при этом не требуется.
Торцовочные пилы / торцовочные и усорезные пилы
Надежные торцовочные пилы для стройплощадки и мастерской
Торцовочные пилы компании Metabo сконструированы с учетом многолетнего опыта. Программа включает свыше 10 пил для самых различных случаев применения. Номинальная потребляемая мощность в зависимости от модели варьируется от 1350 Вт до 2200 Вт. Можно выбрать пильные полотна диаметров от 216 мм до 315 мм, от этого зависит максимальная ширина и высота детали. Большая торцовочная и усорезная пила KGS 315 Plus обеспечивает ширину реза 320 мм при глубине реза 120 мм, если пильное полотно установлено под углом 90°. Конечно, с использованием функции протяжки, которая интегрирована практически во все модели торцовочных пил. Для мобильного применения мы рекомендуем компактные легковесы с рукояткой для переноски, которые вряд ли весят больше 10 кг. Единственной в своем роде является пила KGSV 72 Xact SYM, представляющая собой комбинацию панельной и реечной пилы с симметрично переставляемой системой упора. Реальный прогресс в операциях точного распиливания с экономией времени для специалистов по укладке напольных покрытий.
Особенности
На российском рынке торцовочные пилы торговой марки Metabo считаются одними из самых надежных, мобильных и безопасных. Они отличаются наличием мощного электрического двигателя, плавным пуском, небольшим весом. Изделия характеризуются высокой производительностью и мобильностью на стройплощадках и в мастерских. В линейке, помимо электрических модификаций, есть варианты аккумуляторного типа, выполненные с технологией Ultra-M. За счет выносливости аккумулятора такие агрегаты характеризуются высокой эффективностью.
Линейный ряд относят к моделям профессионального класса. Эти изделия применимы в широком перечне строительных, ремонтных и производственных технологий. Исходя из их стоимости и степени оснащения, выпускаемые пилы могут комплектоваться системами протяжки, ограничителями глубины пропила, лазерными линейками, а также выдвижными упорами. Набор опций может быть базовым либо расширенным.
Изделия рассчитаны на разный уровень нагрузки и тип обрабатываемого материала. Их можно использовать для работы с древесиной, пластиком, сталью, алюминием, ламинатом, профилями. Производство германской марки расположено в Шанхае, что выгодно, с экономической точки зрения, и позволяет снизить себестоимость изделий.
Эксплуатационные свойства

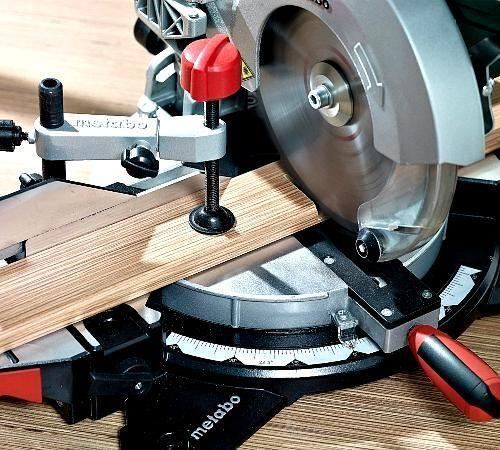

Metabo KGS 216 M способна выполнять распил под различными углами, которые регулируются специальной лапкой на задней части инструмента. Пила имеет поворотное основание с возможностью поворота на 47 градусов в любую сторону, а также быструю фиксацию на основные углы распила. Ключ для снятия рабочего диска расположен в нижней лапке корпуса пилы, что очень удобно и его не придётся искать в куче других инструментов. Рассматриваемая модель оснащена функцией фиксации вала при помощи выведенной на корпус кнопки, это позволяет менять рабочий диск с особым удобством и очень быстро. Чистота рабочей зоны обеспечивается за счёт специального мешка для сбора опилок через пылеотводящее окно. К нему также можно подсоединить пылесос для более качественного сбора пыли и остатков рабочего материала. Верхняя часть пилы имеет складывающуюся конструкцию и рукоятку для транспортирования и удобного переноса инструмента по рабочей области. Двигатель этой модели пилы имеет щёточный тип, они расположены в задней части инструмента под пластиковыми колпачками. Это позволяет произвести их замену собственноручно без особых усилий.
Используете ли вы средства индивидуальной защиты?
ДаНет
ответов на “Торцовочная пила Metabo KS 216 m обзор, настройка лазера”
Хороший станок поздравляю с преобретением я тоже имею такой очень он меня радует
Первый ). Спасибо за настройку лазера! Противоскольный вкладыш давай соорудим!
Хороший аппарат! Пользуюсь таким уже год. Нужно подтянуть контакты на включение лазера и подсветки, у меня плохо затянуты были.
У меня две таких. только с протяжкой. Градусы не правильные. свет не работает, лазер тоже. Хуйня полная
О том что баковые расширитель можно использовать отдельно не знал, интересно придумали))
Хороший обзор, тоже смотрю на Metabo, и именно из за лазера, один вопрос — чем руководствовался когда брал без протяжки?
пила хорошая диск-гавно купи более дорогой
Спасибо за настройку лазера! у меня Metabo KGS 216 M с протяжкой
Привет, поздравляю, скажи углы нормально держит?
Хороший аппарат. Пользуюсь таким пару лет. Соответствует своей цене.Сразу поставил картонные шайбы между пилой и фланцами (чтобы не убить редуктор при клине диска в детали).
На вид добротная штука! обзорчик хороший. Будем ждать вердикта по итогам эксплуатации.
Привет!а углы 45°,90° проверял на точность?
Блин с лазером ты молодец что заметил это. я блин с бубном бегал вокруг своей пилы и не мог понять что не так )))) спасибо тебе
Хороший агрегат и хороший обзор. некоторые подробности даже не знал. Пользуюсь почти год. Но меня очень раздражало, что нет плавного пуска. Плюнул на гарантию и поставил самостоятельно. В рукоятке даже место под него оказалось.
У меня такая с протяжкой. Лазером вообще не пользуюсь, так как к нему привыкнуть надо :). А вот подсветка работает всегда
Два года такая пила у меня. Все думал зачем эти лишние дырки)
Спасибо за обзор! У меня такая же работает. Уже больше года. Многого оказывается не знал о ней )) Только я диск поставил cmt. Родной не очень.
купил такую пилу. лазер сдох на 6 день, подсветка на 12.
сдал ремонт, почти месяц делали. после ремонта лазер сдох на 3 день, подсветка на 4. никому не рекомендую эту пилу.
Самый подробный и грамотный обзор. Спасибо.
Есть в этой пиле некоторые проблемы. Смотрите видео об этом на моем канале.
Товар на гарантии и коробку оставлять ненужно.
День добрый! А как угол пила регулировать?
Торцовочные пилы
Большая программа пильных полотен для торцовочных пил
От чернового реза строительной древесины до точных чистых резов в сложных деталях — имеются пильные полотна всех необходимых диаметров и систем зубьев. Специальные полотна для пластика и алюминия завершают обширный ассортимент принадлежностей для торцовочных пил. Для распиливания стоя можно использовать подставки. Легкая и прочная подставка, возможно с колесиками, для мобильного применения — это ценный помощник на стройплощадке. Для распиливания длинных деталей в подставке для торцовочных пил KSU 401 можно вытянуть опорную поверхность на ширину до 4 метров.
Эксплуатация и обслуживание
Использование любой торцовки начинается с внимательного изучения правил безопасности, описываемых в инструкции по применению торцовочных пил. Только после этого можно приступать к визуальному осмотру, причем до включения агрегата. Не рекомендуется пользоваться переходными штекерами для электрического инструмента с защитным заземлением. По необходимости можно использовать удлинитель, но он должен соответствовать штепсельной розетке.
Нельзя приступать к работе, если не установлено защитное приспособление
И также важно обращать внимание на тот факт, что резать пила должна только те материалы, для которых она предназначена. Во время работы надлежит надежно удерживать рукоятку. Особенно это важно в момент врезания пильного диска в обрабатываемую заготовку
Особенно это важно в момент врезания пильного диска в обрабатываемую заготовку
Отрезать тонкие и тонкостенные детали нужно диском с мелкими зубьями
Особенно это важно в момент врезания пильного диска в обрабатываемую заготовку. Отрезать тонкие и тонкостенные детали нужно диском с мелкими зубьями. В процессе выпиливания пазов нужно избегать бокового давления на рабочий диск, важно пользоваться зажимным приспособлением
Нельзя перекашивать и сами обрабатываемые детали
В процессе выпиливания пазов нужно избегать бокового давления на рабочий диск, важно пользоваться зажимным приспособлением. Нельзя перекашивать и сами обрабатываемые детали. Если при пуске заметен нехарактерный шум, стоит остановить агрегат, найти и устранить причину неисправности
Если при пуске заметен нехарактерный шум, стоит остановить агрегат, найти и устранить причину неисправности.
Сразу после сборки и проверки изделия на прочность соединений можно выполнить так называемую обкатку, что позволит продлить эксплуатационный срок изделия
Однако перед этим важно правильно выполнить настройку оборудования и регулировку под конкретные задачи. Во время работы заготовку прижимают к упору для обрабатываемых элементов. Что касается обслуживания, нужно своевременно избавляться от опилок как на самом станке, так и на подставке
Если износился подшипник, его необходимо снять и заменить новым. При необходимости выполняют проточку якоря, периодически осматривают приводной ремень на предмет износа. Так же поступают и с тормозом, выполняя регулярное техобслуживание, поскольку работающий тормоз является основой безопасной работы торцовки
Что касается обслуживания, нужно своевременно избавляться от опилок как на самом станке, так и на подставке. Если износился подшипник, его необходимо снять и заменить новым. При необходимости выполняют проточку якоря, периодически осматривают приводной ремень на предмет износа. Так же поступают и с тормозом, выполняя регулярное техобслуживание, поскольку работающий тормоз является основой безопасной работы торцовки.
Слишком малая мощность распила свидетельствует о затупившемся пильном диске либо о том, что он не годится для данных целей. Во время техосмотра нельзя забывать о постоянной проверке кабеля и сетевого штекера
Важно осматривать все подвижные детали, оценивая свободу их перемещения во всем диапазоне движения. А также важно следить за натяжением приводного ремня и проверять резьбовые соединения. Обзор торцовочной пилы Metabo KGS 254 M смотрите в следующем видео
Обзор торцовочной пилы Metabo KGS 254 M смотрите в следующем видео.
Настройка Торцовочной Пилы Метабо
Торцевая/торцовочная пила Metabo KS 216 LaserCut представлена в классе малых торцовых пильных инструментов, как освеженный вариант пользующейся популярностью модели от Metabo. Сначала улучшение задело дизайна, преобразования проводились с учетом эргономичности, превратив торцевую пилу в удачный и поболее легкий инструмент.
Описание торцевой/торцовочной пилы Metabo KS 216 Lasercut
Инструмент применяется для выполнения высококачественной распиловки древесных поверхностей, незаменим в обрезании полимерных материалов и мультислойных панелей.
Достоинства и плюсы модели Metabo KS 216 Lasercut:
- Легкая, с малогабаритными габаритами пила рекомендована для выполнения глубочайших распилов маленьких и средних объемов материала.
- Сопоставимость инструмента с поворотным столом. Производится четкая настройка угла наклона.
- Нескользящая рукоять эргономичной формы. Комфортная эксплуатация во мокроватых критериях, при сильном напряжении от процесса вспотевшая ладонь не соскользнет, не нарушается четкое ведение пилы по намеченному контуру.
- Особенность инструмента – наличие лазерного наводчика. Малая погрешность при индикации распила. Подсветка зоны распила увеличивает точность нарезки лекала.
- Чистота распиловочного стола и воздушной рабочей зоны поддерживается своевременной чисткой отходов в вместительный мешок.
- Распиловочный стол выполнен из легких дюралевых сплавов. Надежная фиксация и настройка поверхности стола в спектре 47 градусов, с фиксацией точек поворота в более нужных углах: 5, 22, 5; 30 и 45 градусов. Конструкция стола позволяет придать нормально соответственное положение. Удлинитель стола, струбцина для зажима, ручка для транспортировки и ограничитель глубины реза дополняют и облагораживают рабочие возможности инструмента.
- Долгий рабочий ресурс и режущая способность диска.
Metabo KGS 216 M ошибка в регулировке угла распила.Так не регулировать.
Перед внедрением торцевой пилы необходимо непременно проверит и отрегулировать угол распила.Знатокам.
- Мощность мотора 1350 Вт. Мощнейший, высококачественной сборки мотор дает большой припас для выполнения больших и сложных работ.
- Холостой ход 5000 об/мин.
- Пильный диск поперечника 21, 6 см.
- Посадочное отверстие 3 см.
- Глубина пропила при прямом срезе 12/6 см.
- Глубина пропила при косом срезе 4.5/6 см.
- Стол с габаритами 17 х 17 см.
- Наибольшая ширина заготовки 12/8 см.
- Общие габариты 48 х 54 х 33 см.
- Общий вес 9 кг.
Источник
Технические характеристики
Торцовочная пила Metabo KGS 216 M имеет габариты 760х475х340 мм, вес при этом составляет всего 13.5 кг. Двигатель мощностью 1200 Вт способен развить 5000 об/мин. Диаметр рабочего диска равен 216 мм, а посадочный диаметр 30 мм. Эта модель пилы оснащена щёточным типом двигателя и функцией горизонтального перемещения. Максимальная ширина пропила под углом 90 градусов – 305 мм, под углом 45 градусов – 205 мм. Глубина под углом 90 градусов – 65 мм, 45 градусов – 36мм. Наклон пилы влево/вправо составляет 47/2 градусов. Рассматриваемая модель имеет функцию освещения, лазерную направляющую и регулировку глубины реза.
| Наличие подсветки | да |
| Габариты, мм | 760х475х340 |
| Мощность, Вт | 1200 |
| Диаметр диска, мм | 216 |
| Горизонтальное перемещение | есть |
| Число оборотов, об/мин | 5000 |
| Наличие лазера | да |
| Длина кабеля, м | 2 |
Сфера и особенности применения

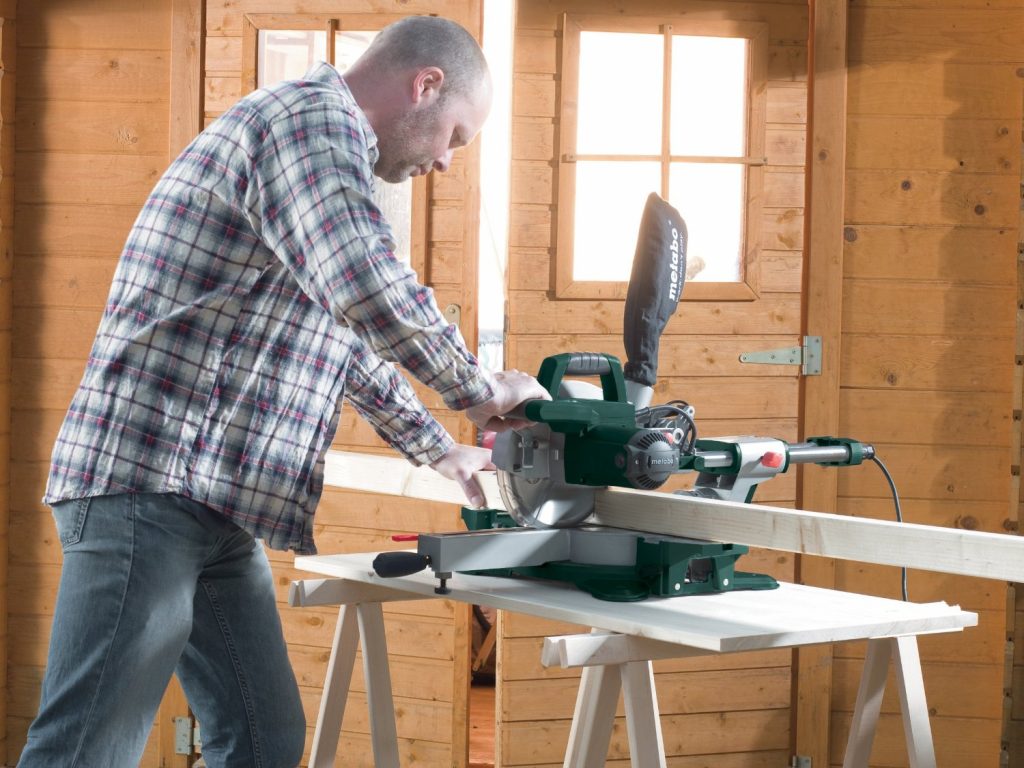

В основном торцовочная пила Metabo KGS 216 M применяется в небольших столярных мастерских для распила деревянных заготовок под различными углами. Но дерево — это не единственный материал, с которым может справиться эта модель инструмента. На сегодняшний день чаще всего эту пилу используют для выполнения следующих видов работ: монтажные, столярные и отделочные работы при строительстве, облицовке зданий и сооружений, а также при изготовлении корпусной и мягкой мебели. Благодаря специальным дискам инструмент может выполнять работу с пластиком, металлом, ламинатом и другими видами материалов.
Конструкционные свойства
Характерные особенности модельного ассортимента пил марки Metabo — это небольшой вес, эргономичная компоновка комплектующих узлов и систем, легкий алюминиевый стол, наличие полноценной светодиодной подсветки и лазерного маркера.
Для обработки длинномерных заготовок наиболее удобная и производительная торцовочная пила с протяжкой. Стабильной производительности способствует широкий диапазон эксплуатационных регулировок, точность настройки угловых, наклонных и комбинированных пропилов.
Metabo KGS 254 M
Пила отличается от предыдущей модели увеличенной до 1450 ватт мощностью двигателя и реализаций мер направленных:
- на стабилизацию рабочих параметров;
- повышение комфорта работы оператора;
- продление ресурса конструкции в целом.
В частности, предварительно настраиваемая глубина пропила на рабочих углах увеличена до 47 и 92 мм, ширина осталась без изменений, соответственно 205 и 305 мм.
В конструкции инструмента и весом 16,3 кг, доработана функция горизонтального перемещения, улучшены эксплуатационные свойства выдвижных упоров и фиксаторов обрабатываемых заготовок.
В конструкцию торцовочной пилы серии KGS 254 I Plus заложены:
- эксплуатационные преимущества 1800 ваттного асинхронного привода с эластичным клиноременным приводом;
- высокая производительность 254 миллиметрового пильного диска;
- новые разработки в плане эргономики и промышленного дизайна;
- функция перемещения стола в горизонтальной плоскости.
Рабочими характеристиками инструмента предусмотрена возможность регулировки глубины пропила до 54 и 90 мм, ширина стандартная, 214 и 305 мм. Модель весом 32,5 кг комплектуется лазерным маркером, прочными упорами для надежного крепления обрабатываемых материалов.
Пила серии KGS 254 I Plus одна из немногих моделей, оборудованных пылеотводом с двухточечным заборным устройством.
Metabo KGS 216 M
Модель бытового класса с функцией протяжки длинномерных заготовок приводится в действие электродвигателем с паспортной мощностью 1200 ватт. Пильный диск диаметром 216 мм позволяет с высокой точностью работать по дереву, пластиковым и металлическим материалам.
Регулируемая глубина пропила 36 и 65 мм, ширина — 205 и 305 мм.
- лазерный маркер и яркая диодная подсветка;
- механизм горизонтального перемещения;
- тканевый пылеприемник;
- фиксируемая настройка рабочих углов.
В перечне достоинств модели KGS 216 M небольшой, в пределах 14 кг вес, компактные габаритные размеры, возможность ручной транспортировки и работы в настольном и напольном размещении.
