Отрезная пила по металлу своими руками

Как действует

Этот тип режущего оборудования относится к категории циркулярных отрезных станков. В его конструкции режущий диск закреплен на специальной раме, а источником питания для станка служит электросеть. Присутствие в названии слова «отрезная» указывает на то, что режущий диск во время резки опускается, а после окончания рабочего цикла принимает изначальное положение. С помощью мощного режущего диска можно выполнять резы в самых различных материалах — не только металле и древесине, но и плитке, пластмассе, стекле и фарфоре. Для работы с деревом на станок можно установить полотно, используемое в циркулярных пилах.

Роликовый нож своими руками

  • Роликовые ножи для металла
  • Самодельные роликовые ножи
  • Из чего можно изготовить нож

Как сделать роликовый нож для листового металла своими руками. Из чего можно изготовить самодельный роликовый нож?

Резка металла в домашних условиях – процесс достаточно утомительный. Да и качество её зачастую оставляет желать лучшего, вынуждая проводить дополнительную обработку полученных граней. Исправить ситуацию во многом позволяет задействование специальных приспособлений, в том числе и изготовленных своими руками. Об одном из таких устройств, а именно о роликовом ноже, мы с вами сегодня и поговорим.

Роликовые ножи для металла

Роликовый нож обретает сегодня всё большую востребованность и популярность. Связано это не только с высокой продуктивностью подобного приспособления, но и достаточно простым его устройством. Принцип действия механизма прост – два режущих диска-ролика вращаются в разные стороны, вдавливаясь в поверхность металла и проводя, таким образом, его резку. Трение между металлом и ножами обеспечивает беспрепятственное продвижение заготовки по инструменту. В подавляющем большинстве случаев роликовые ножи для резки листового металла включают в себя два вращающихся ролика – верхний и нижний. В зависимости от используемой вариации режущего элемента, подобные инструменты могут быть классифицированы следующим образом:

  • Ножи параллельного положения – используются для резки металла на полосы, обеспечивая при этом весьма приемлемое качество;
  • Кромки с одной наклонной – данная группа позволяет проводить не только продольную нарезку материала, но и вырезать кольцевые и круглые заготовки;
  • Ножи с несколькими наклонными – подобные устройства дают возможность проводить эффективный рез заготовок круглой, криволинейной или же кольцевой формации при небольшом радиусе.

Стоит заметить, что все вышеперечисленные вариации прекрасно справляются с резкой листовой стали, при этом обрезанные края не требуют к себе дополнительного внимания и последующей обработки.

Самодельные роликовые ножи

При всех своих несомненных преимуществах, даже наиболее простая модель роликового ножа имеет вполне приличную стоимость. Этим и обусловлена нецелесообразность его приобретения для проведения разовых работ или же периодического задействования. Впрочем, оптимальное с финансовой точки зрения решение всё же существует – роликовый нож вполне можно изготовить своими руками в домашних условиях.

Конструкция подобного приспособления может быть самой разной. Наиболее распространённые вариации представлены ниже (фото, фото 2). Но в любом случае, основная часть остаётся неизменной – режущий нож. Изготавливать его следует из максимально прочного и надёжного стального сплава, прочностные показатели которого в обязательном порядке должны превосходить аналогичные параметры у разрезаемого материала. При несоблюдении этого условия качество реза будет невысоким, что потребует дополнительной обработки обрезанных кромок.

Практика показывает, что рабочий ресурс ножей фабричного производства составляет порядка 25 км листовой стали, при условии, что толщина её составляет 0,5 мм. При большей толщине ресурс соответственно будет ниже. Впрочем, инструмент можно без проблем заточить и продолжить его эффективное функционирование.

Если же говорить о ресурсе самодельных ножей, то он находится в прямой зависимости от того материала, из которого выполнены режущие части агрегата.

Какие достоинства и недостатки есть у самодельных станков из болгарок

Есть у рассматриваемых самоделок некоторые достоинства и недостатки, о которых также нужно знать каждому, кто задался целью сделать отрезной станок из УШМ. К достоинствам можно отнести:

  1. Имея в гараже стационарный станок, можно быстро, а главное качественно разрезать разные материалы
  2. Получение качественного и ровного реза, что делает устройство совершенным
  3. Дешевизна — если есть болгарка, то затраты на изготовление станка будут минимальными

Теперь выясним, какие есть недостатки у рассматриваемого самодельного устройства:

  • Низкая надежность — даже при самом грамотном подходе, не исключается вероятность того, что человек может получить разные травмы только по причине работы на таком самодельном оборудовании. Чтобы обезопасить себя, нужно работать в защитном обмундировании
  • Сложность транспортировки устройства — все зависит от его размеров и веса. Только если станок называется стационарным, то предназначен для эксплуатации только в одном месте

Если уж получилось изготовить рассматриваемый тип оборудования, то разобраться с правильностью его эксплуатации не составит труда. Уже при первом испытании инструмента можно ощутить, насколько эффективной является его работа. Ниже приведена подборка фото, на которых показаны варианты самоделок отрезных станков из болгарок. Кроме того, такой инструмент, как УШМ таит в себе еще очень много интересных идей для расширения функционала, но это уже совсем другая история.

Материалы и инструменты

Для работы понадобится:

  • болгарка;
  • сварочный аппарат;
  • дрель;
  • набор плашек, метчиков, гаечных ключей.

Купить придется электрический двигатель мощностью 1,5-2 кВт однофазный или трехфазный. Кроме того понадобятся два шкива, вал, подшипники 204 или 205, металлический уголок, листовая сталь толщиной 2-4 миллиметра. Когда все это будет собрано, начинается собственно изготовление станка.

В статье мы рассмотрим изготовление станка на базе электродвигателя

Чертежи можно сделать самому, используя материал из интернета, или воспользоваться готовыми, например этими. Но опыт показывает, что лучше всего адаптировать чертежи под те материалы, которые есть у вас в наличии. Как правило, конструкции сделанные своими руками, лучше всего работают тогда, когда вы их «подгоняете» под себя. Естественно, при этом следует соблюдать определенные правила и требования, которые выдвигаются к инструменту повышенной опасности, каким выступают отрезной дисковый станок или маятниковая пила, как самодельные, так и промышленные.

https://youtube.com/watch?v=-oVQNI-yuj4

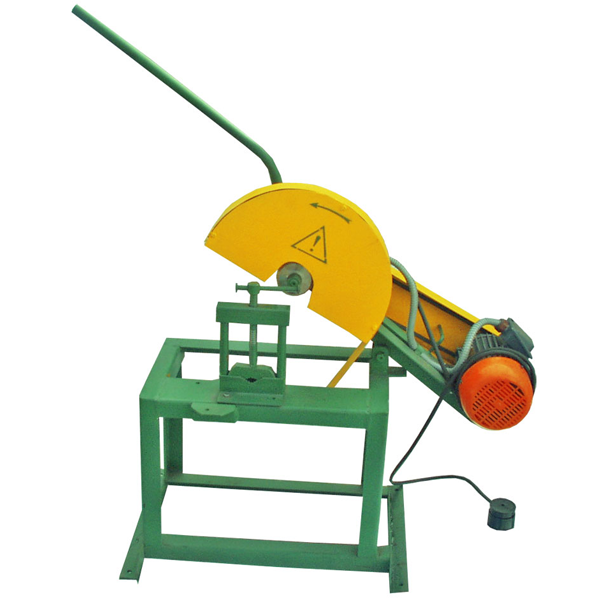

Он состоит из нескольких основных узлов:

  • электродвигателя;
  • маятника;
  • механизма привода;
  • отрезного диска;
  • рабочего стола.

Рассмотрим их по отдельности.

1 Станина для болгарки из профилированных труб и амортизаторов

Болгарка довольно тяжелый и мощный инструмент, поэтому станина для ее удержания в подвесном виде должна быть прочной. Обеспечивают такую прочность профилированные металлические трубы. Изготовление держателя для болгарки из дерева допускается только из толстых пиломатериалов. Однако даже в этом случае гарантировать, что конструкция выдержит нагрузку, невозможно. При работе с профилированными металлическими трубами вам понадобится сварочный аппарат и навыки работы с оборудованием. Помимо шлифовальной машинки и сварочного аппарата подготовьте также для работы:

  • два задних б/у амортизатора от автомобиля;
  • трубы, подходящие по диаметру амортизаторов для обжимки;
  • профильные трубы и металлические квадртные уголки 25 мм для сбора основания;
  • два тавра 35×25 мм для придания жесткости основанию;
  • два уголка 40 мм для вертикальных опор;
  • металлические пластины для фиксации амортизаторов 190×75×5 мм;
  • квадратный уголок 45 мм L=120 мм для соединения болгарки с амортизаторами;
  • автомобильные гайки и болты на 12 мм для стягивания пластин.

Перед началом работы прорабатываем чертеж будущей станины. Чтобы вам было проще сделать это и избежать типичных ошибок при изготовлении конструкции, рекомендуем ознакомиться с аналогом в магазине. Осмотреть болтовые крепления, расположение опорных элементов и других деталей. Желательно руководствоваться принципом сборки станины именно для вашей модели УШМ. После ознакомления остается перенести размеры и сделать чертеж на бумаге.

Отличительная особенность этой конструкции – вылет держателя. В итоге мы получим усовершенствованную версию маятниковой пилы с возможностью регулировки держателя не только вниз и вверх, но и вперед. Для воплощения этой идеи в жизнь понадобится пара старых автомобильных амортизаторов.

Так как стенки амортизаторов тонкие, а на них будет приходиться основной вес конструкции, необходимо придать им прочность. Для этого берем трубу подходящего диаметра и нарезаем обжимки. В металлических пластинах просверливаем отверстия подходящего диаметра для стягивания держателей автомобильными болтами, привариваем к ним нарезанные обжимки из трубы.

Переходим к сборке основания. Его размеры 46,5×40 см. Чтобы не тратить деньги на покупку новых труб и уголков, воспользуемся металлоломом, все равно после сборки детали будут окрашиваться. Задняя часть основания состоит из двух квадратов 25×25 мм, а передняя из одного. По бокам приварены два уголка того же сечения. С отступом в 10 мм от боковых частей зафиксируем тавры 35×25 мм. К задней части основания привариваем два 40 мм уголка-стойки длиной 32,5 см на расстоянии 9,2 см друг от друга. С внутренней части вертикальных уголков просверливаем отверстия под крепления держателей. Между собой стойки соединяем пластиной, которая приваривается к прямым углам опор.

Корпус изготовлен, начинаем собирать станок. Сначала фиксируем все на проволоке. Проверяем правильность сборки конструкции, качество реза и при необходимости регулируем. Если все устраивает, можно двигаться дальше.

Для удобства регулировки хода держателя вперед вырезаем уголок подходящей длины (на фото) и проделываем в нем соответствующие отверстия. Вылет на концах амортизаторов фиксируется резьбовой шпилькой и гайками.

Для крепления УШМ изготавливаем крепежный элемент, детали которого свариваются между собой. Он фиксируется на резьбовые крепления, его легко снять и заменить при необходимости, сменить диаметр диска. Размеры подбираются индивидуально по модели УШМ. Готовая деталь крепится с наружной стороны уголка амортизатора.

После выточки все детали окрашиваются. Для удержания положения держателя с инструментом в горизонтальном положении дополнительно к верхней обжимке амортизатора и рамке приделываем крепежные элементы под шпильку диаметром 8 мм. Возвратное движение маятника обеспечивает пружина для дверей, которую можно приобрести в хозяйственном магазине.

Зазоры в 1 см между боковыми уголками и таврами мы оставили не просто так. Это пространство нам понадобится для передвижения рабочего столика. Учитывая ширину уголков и зазор, проделываем по бокам столика отверстия под регулировочные болты. Окрашиваем и приделываем столик к основанию. Если нужно передвинуть рабочую поверхность, слегка откручиваем болты и изменяем положение столика вперед или назад. Дополнительно для удобства резки металла рекомендуем изготовить направляющие под 90 и 45 градусов.

Классификация дисковых отрезных станков

Дисковые станки по резке металла подразделяются на 4 основные категории. Универсальным инструментом, применяемым ко всем видам металлов, является дисковый станок первой категории. Дисковый элемент отрезного оборудования позволяет обрабатывать металлические изделия большими количествами. Последующие классы отличаются по мощности и производительности, отрезной станок четвертой категории применяется при бытовых целях, не оснащен полным функционалом, как профессиональное оборудование.

Существует масса разновидностей производственных, бытовых станков. Основным отличием является количество режущих кромок, предлагаются к использованию два основных вида:

  1. Конструкция с одним дисковым элементом, обладает низкой мощностью и КПД. Одноголовочные станки имеют ограниченный функционал, низкую скорость резки. Применяются при выполнении резки одного элемента, позволяют нарезать рамные профили или трубы, подготовить оснастку.
  2. Отрезной станок с конструкцией двух режущих элементов позволяет обрабатывать металл сразу по нескольким направлениям. Двух головочное оборудование имеет жестко закрепленную головку, второй вращающийся режущий элемент перемещается. Производительность инструмента возрастает вдвое, поэтому такой инструмент применим в крупных производствах, условиях автоматизированного процесса. При работе с рамным профилем достаточно одного прогона, что заметно экономит время.

Двухголовочный отрезной станок

Применяется несколько видов отрезных станков, также они разделяются по способу подачи инструмента. Необходимо грамотно подобрать оборудование при соответствии с требованиями к нему. Только при этом случае, возможно окупить затраты на резку металлов при последующей работе.

А о чем, собственно, речь?

Только традиционных конструкций агрегатов для точной порезки листовых, рулонных и длинномерных материалов известны десятки, это не считая лазерных и пр. из века высоких технологий. Мы далее будем рассматривать станки с качающимся рабочим модулем и круглым вращающимся режущим органом – абразивным или пильным диском. Такие отрезные станки называются маятниковыми. Они наиболее универсальны (в т.ч. пригодны для протяжки – ведения продольного реза ограниченной длины) и выполнимы самостоятельно в сарайно-гаражной мастерской. Когда говорят «отрезной станок», то в подавляющем большинстве случаев подразумевается именно маятниковый (pendulum cut grinder по англ.).

Мотор или УШМ?

Имеется в виду привод станка – отдельный или совмещенный в моноблоке с рабочим (режущим) органом и силовой передачей на него. Отдельный мотор имеет то преимущество, что качающуюся часть агрегата – качалку (маятник, коромысло) можно сделать должным образом уравновешенной, что намного упрощает работу на станке и повышает его производительность; последняя сравнительно слабо зависит от сопротивления материала резанию

Кроме того, весь станок можно сделать пригодным для интенсивной круглосменной работы, что может быть важно для извлекающих доход при помощи рук, растущих откуда надо, и головы, работающей как надо. УШМ (болгарка), как известно, может работать непрерывно в течение 20-60 мин

(смотря по модели), а затем – вынужденный техпростой для остывания инструмента. Но для эпизодического использования УШМ имеет ряд преимуществ:

  • Достаточно выносливый и точный отрезной станок из болгарки может быть изготовлен без точеных деталей и с минимумом сварочных работ или вовсе без них, см. далее.
  • Базовый инструмент остается пригодным для ручной работы вне станка.
  • Электропитание – однофазное 220 В из бытовой розетки.
  • Не требуются пусковые устройства и защитное заземление, т.к. в широкую продажу поступают только УШМ с двойной изоляцией.
  • Внешняя характеристика коллекторного электродвигателя УШМ мягче, чем асинхронного электромотора с короткозамкнутым ротором, что экономит мощность мотора и расход электричества. В большинстве случаев (кроме порезки толстых прочных и/или вязких материалов) можно считать, что болгарка на 800 Вт электрических эквивалентна асинхронному мотору с 1,2 кВт на валу (см. далее), а УШМ на 1300 Вт – отдельному мотору на 2,2 кВт.
  • Отрезные станки из УШМ более легки, компактны и транспортабельны, чем с отдельным приводом.
  • Недорогие болгарки не снабжаются регуляторами частоты вращения, но к ним подходит обычный регулятор оборотов для дрели (не более $20; обычно $5 – $6). «Частотник» для асинхронного мотора до 2,5 кВт стоит от $50.

В целом, если вы занимаетесь сборкой металлоконструкций на месте и располагаете автотранспортом, или торгуете металлопрокатом (либо древесным длинномером) с порезкой в размер от заказчика, то вам нужно делать станок с отдельным приводом. Если же торцовка и порезка точно под углом для вас не каждодневная необходимость, то лучшей будет отрезная станина для болгарки.

О регулировании оборотов

А зачем регулировать обороты диска? Чтобы на превысить указанную на нем же максимальную линейную скорость края и/или частоту вращения. Иначе диск, может быть, и не разорвет, но его производительность сильно упадет, износ усилится, а качество реза ухудшится. Номинальные скорости вращения асинхронных моторов 2800-2850 мин–1 позволяют использовать обычные диски диаметром до 350-400 и более мм, что дает глубину реза как минимум до 150 мм. Шпиндель болгарки крутится гораздо быстрее (от 6000 мин–1), и ставить на него обычный диск диаметром более 160 мм опасно. Глубина реза выходит до 50-60 мм, а скоростной диск стоит дорого и быстро стирается. Установка регулятора оборотов решает проблему. Производительность и качество реза не страдают, т.к. определяются линейной скоростью вращения по режущей кромке.

О названии

УШМ звучит «технически», но по сути дела неточно, т.к. болгаркой много больше режут, чем шлифуют. «Угловая дрель» еще неудачнее, т.к. to drill – сверлить, буровить, для чего УШМ вообще непригодна. Угловая шлифовальная машина это калька с англ. «angle grinder machine». Но английское to grind по смыслу гораздо шире всех видов абразивной обработки. Напр., мясорубка это meat grinder. У «to grind» точного русского аналога нет; по смыслу это что-то вроде «кромсать в клочки по закоулочкам». В общем, просторечное «болгарка» терминологически некорректно, но достаточно кратко, и понятно, что это такое.

Привод

В качестве механизма привода удобнее всего использовать ременную передачу. Для этого придется найти два шкива одинакового диаметра. Один из них насаживается на валу двигателя, второй — на приводной вал отрезного диска. Вал диска устанавливается на двух подшипниках. Лучше всего использовать схему, когда механизм привода расположен слева облака крепления диска. Так удобнее работать, и соблюдаются правила безопасности. Прижимная гайка крепления диска не будет подвергаться риску отворачивания.

Для натяжения приводного ремня двигатель закрепляется у тыльной части маятника на 4 болтах, расположенных в продольных прорезях. Он может смещаться в направлении центральной оси станка (перпендикулярно оси вращения вала двигателя) на 5-7 сантиметров. Это позволит поддерживать необходимое натяжение ремня и предотвратить его проскальзывание. Так же легче будет произвести замену ремня, если предыдущий придет в негодность

Какие достоинства и недостатки есть у самодельных станков из болгарок

Есть у рассматриваемых самоделок некоторые достоинства и недостатки, о которых также нужно знать каждому, кто задался целью сделать отрезной станок из УШМ. К достоинствам можно отнести:

  1. Имея в гараже стационарный станок, можно быстро, а главное качественно разрезать разные материалы
  2. Получение качественного и ровного реза, что делает устройство совершенным
  3. Дешевизна — если есть болгарка, то затраты на изготовление станка будут минимальными

Теперь выясним, какие есть недостатки у рассматриваемого самодельного устройства:

  • Низкая надежность — даже при самом грамотном подходе, не исключается вероятность того, что человек может получить разные травмы только по причине работы на таком самодельном оборудовании. Чтобы обезопасить себя, нужно работать в защитном обмундировании
  • Сложность транспортировки устройства — все зависит от его размеров и веса. Только если станок называется стационарным, то предназначен для эксплуатации только в одном месте

Если уж получилось изготовить рассматриваемый тип оборудования, то разобраться с правильностью его эксплуатации не составит труда. Уже при первом испытании инструмента можно ощутить, насколько эффективной является его работа. Ниже приведена подборка фото, на которых показаны варианты самоделок отрезных станков из болгарок. Кроме того, такой инструмент, как УШМ таит в себе еще очень много интересных идей для расширения функционала, но это уже совсем другая история.

https://youtube.com/watch?v=BthXgs0WBbs%3F

Публикации по теме

Простой вибратор для уплотнения бетона на перфоратор и дрель

Делаем роликовые ножницы самостоятельно из подшипников

Дровокол своими руками: инструкция по изготовлению самодельного помощника

Ножи из напильника делаем в домашних условиях

Маятниковая пила своими руками

Самодельная маятниковая пила, сделанная умельцем своими руками: фото, подробное описание, а также видео, где показана пила в работе.

Отдельно хочется сказать по поводу двигателя. Просматривал примеры станков, большинство рекомендуют ставить двигатели на 3 кВт, в идеале подключение к 3-х фазной сети или через ёмкость к однофазной.

У меня в наличии был двигатель на 1,2 кВт 1450об/мин, решил его использовать для изготовления станка, скорость на круге увеличить шкивами, чтобы не потерять мощность и без того малую я использовал частотник.

Размер круга 230-й, с возможностью установки и 300-го.

Процесс изготовления маятниковой пилы показан на фото.

На маятниковый узел использовал вал ротора от сгоревшего двигателя. Опоры под подшипники сделал из водопроводной трубы.

Вал и опору делал токарь. Рама для двигателя и вала сварена из профильной трубы 40 х 40 мм.

Стол сделан из уголка 45 х 45 мм и профильной трубы 40 х 40 мм.

На двух ножках стола колёса 75 мм, на противоположных — регулируемые опоры.

Столешница покрыта стальным листом 2 мм, защитный кожух из листа 1,5 мм

Остановлюсь немного на частотном преобразователе, цена на них начинается от 100$, характеристики не смотрел, да и не нужно это мне, потому как покупать готовый я не собирался. Сделал самодельный частотник, описывать его не буду, в интернете есть схемы и подробное описание. Просто покажу пару фото как выглядит изготовленный мной.

Частотный преобразователь в корпусе, будет закреплён под столом пилы.

Крепление крышки защитного кожуха на удлинённых гайках, которые используются в паре со строительными шпильками.

Самодельной маятниковой пилой я полностью доволен, немного не нравится как летят искры при работе, нужно мудрить что-то с искроприёмником, как сделано в заводских торцовках. Станок свободно пилит трубу D50 с толщиной стенки 3 мм, при этом двигатель справляется без напряга, мощности вполне хватает. Габаритные размеры станка:

  • Длина — 700 мм.
  • Ширина — 400 мм.
  • Высота — 700 мм.

Видео автора: работа самодельной маятниковой пилы.

Автор самоделки: Виталий Толкач. г. Минск.

Популярные самоделки на нашем сайте

  • Маятниковая пила своими руками
  • Циркулярная пила своими руками
  • Ленточная пила своими руками
  • Пила из болгарки своими руками
  • Циркулярная пила из дрели своими руками
  • Торцовочная пила своими руками | sam-stroitel.com
  • Механическая пила по металлу своими руками
  • Торцовочная пила из болгарки своими руками
  • Цепная торцовочная пила своими руками
  • Самодельная стационарная циркулярная пила своими руками
  • Ленточная пила своими руками: подробные размеры,…
  • Самодельная циркулярная пила

Как сделать отрезной станок из болгарки своими руками

Самый простой самодельный станок для небольшой болгарки можно сделать при минимуме затрат и всего за несколько часов.

Из металлической трубы и уголков

Готовая конструкция такого станка будет представлять собой металлическую длинную трубу, выполняющую и роль каркаса, и роль ручки. Ближе к одному концу приваривается поперечная металлическая планка с двумя отверстиями для крепежа болгарки.

Труба в этой конструкции и ручка, и крепление

С этой же стороны труба крепится к одной стороне небольшого куска уголка на подвижный вал, сам же уголок другой своей стороной крепится или к рабочему столу, или просто на пол в рабочем помещении. С противоположной стороны от крепления нужно обязательно зафиксировать пружину, которая позволит всей конструкции возвращаться в исходное положение. Вот и всё – станок готов, нужно лишь правильно закрепить болгарку. Конечно, такой вариант – для самых простых работ с металлом, а для сложных, где требуется точность, конструкция должна быть уже более устойчивой и основательно.

Отрезной станок со станиной (чертёж)

Необходимые инструменты и материалы

Для изготовления отрезного станка вам понадобятся следующие материалы и инструменты: стальной уголок, профильная труба, лист металла для платформы (или более лёгкий вариант из ДСП), сварочный аппарат, швеллер, дрель, вал, несколько одинаковых подшипников, труба небольшого диаметра, пружина, а также реле и педаль. Сварку, если подумать, можно заменить прочными болтами, вот для этого вам и понадобится дрель. Кстати, такой вариант позволит ко всему прочему ещё и разобрать станок в случае такой необходимости.

Чертёж

Изготовление станка следует начинать с отрезки деталей на каркас. Чтобы не допустить порчи дорогостоящего материала, внимательно изучите многочисленные чертежи, которые можно найти в интернете или же следуйте моделям на прилавках. В последнем случае составьте чертёж самостоятельно, для этого особых навыков не нужно – главное на бумаге представить готовую конструкцию и её пропорции. Для каждой болгарки нужен свой чертёж, ведь инструменты от разных производителей могут кардинально отличаться –  где-то можно будет снять ручку, где-то придётся придумывать стойку для всей болгарки целиком! Плюс ко всему – под разные размеры диска нужен разный каркас. Ниже представлено несколько схем.

Каркас

Простейший каркас состоит из двух рам на общей оси. Нижнюю раму следует закрепить на платформе – металлической или из ДСП. Если болгарка большая, лучше использовать металл. Верхняя рама, к которой прикручивается болгарка, должна вращаться по вертикали относительно нижней, как маятник. Для фиксации исходного положения нужна пружина. К нижней раме приваривается крепление, которое состоит из прижимного уголка и подвижной струбцины.

Каркас станины можно изготовить из металла

Линейка

В станке очень важно предусмотреть измерительные детали, благодаря которым вы сможете отрезать заготовки с точностью вплоть до 1 мм. В данном случае лучше всего подойдёт подвижная линейка с ограничителем, приваренная к трубке. Выставив с ее помощью точный размер и закрепив торцевым винтом, вы можете приступать к работе

Выставив с ее помощью точный размер и закрепив торцевым винтом, вы можете приступать к работе.

Электроника

Для удобства работы предусмотрите в конструкции пусковую педаль или кнопку с коммутацией через низковольтное реле на 12 В. Через него и будет подаваться напряжение на болгарку. С помощью такой несложной конструкции мы освобождаем руки, достигаем точного ровного среза без применения тисков, да и экономим время на точных замерах. Этот инструмент заменит отрезную пилу по металлу, а в случае необходимости вы всегда сможете вернуть УШМ в её мобильное состояние.

Технология создания отрезного станка из болгарки

Простой способ изготовления самодельного отрезного станка по металлу – использование старой болгарки как основы. Нужно создать основание, пластинку рабочего стола с тисками. Электроинструмент закрепить на подвижной направляющей, установить подшипник для возможности передвижения пильного диска по вертикали. Проверить работоспособность самодельного агрегата перед началом работ

Важно оставить на месте защитный щиток на болгарке, чтобы снизить риск получения травмы

Заранее требуется подготовить инструменты, расходные материалы:

  1. Металлические прутья.
  2. Листовая сталь.
  3. Шариковые подшипники.
  4. Металлические шины.
  5. Болты, гайки, саморезы.
  6. Профилированные трубы.
  7. Маленькая болгарка.
  8. Электродрель со сверлами разного диаметра.
  9. Сварочный аппарат.

Чертежи можно посмотреть в интернете. Сварочное соединение деталей более надежно, однако, если нет возможности работать с этим аппаратом, можно закреплять детали на резьбовые соединения.

Отрезной станок из болгарки
