Наточить цепь для бензопилы рядом

Устройство цепи и режущего зуба

Немного рассмотрим устройство цепи, а точнее режущих зубьев, а ещё точнее их заточку. Она имеет 2 грани, плавно переходящие одна в другую. Так же режущий зуб имеет ограничитель пропила, который при заточке так же нужно будет подпилить.

Зуб затачивается под углом, важно расположить диск болгарки так, чтобы затачивать зубья, а не тупить и резать их попросту. Итак, нам нужна болгарка, абразивный диск по металлу и сама бензо- или электро- цепная пила

Цепь должна быть надета на шину, то есть находиться на своём рабочем месте, быть достаточно натянутой — так будет гораздо удобнее

Итак, нам нужна болгарка, абразивный диск по металлу и сама бензо- или электро- цепная пила. Цепь должна быть надета на шину, то есть находиться на своём рабочем месте, быть достаточно натянутой — так будет гораздо удобнее.

Режущий зуб пильной цепи

Режущих зубьев на цепи как минимум 20, находятся они на расстоянии около 2-3 см друг от друга, всё зависит от вида и длины цепи. Не будем вдаваться в эти подробности, нам нужно просто их найти и заточить. Установлены зубья через один вправо/влево боковой режущей частью.

Находим зуб и внимательно его осматриваем и ощупываем, здесь нужно понять, как он заточен и как его нужно заточить болгаркой, как держать диск. Разделим визуально его на боковую режущую часть и верхнюю. Туда вставляем диск под углом 45 градусов и предварительно примеряемся. Заточка происходит за доли секунды, долго водить диском не нужно, вы просто испортите зуб.

Диск должен располагаться под углом заточки зуба

Когда приметились, можно включать болгарку, естественно не возле зуба. А сначала включить, потом подносить для заточки. Легкими движениями, аккуратно проводим диском по внутренней стороне бокового края и так же по верхней, плавно ведя диск параллельно заточке. Это занимает доли секунду, проводим 2-3 раза. Дальше писать смысла нет, нужно прочувствовать на опыте. Так же немного, разок проходимся по ограничителю реза, спиливая его, совсем немного, на пару десятых миллиметра. И сверху и сбоку зуба.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Как затачивать цепные цепные пилы: всевозможные способы

На сегодняшний день практически нет человека, у которого нет такого уникального и мощного инструмента для садово-строительных работ, как бензопила (см., Как выбрать бензопилу). Фактически, это устройство является лучшим механизмом для выполнения сложных и больших объемов работы, например, для разрезания дерева. Его мощность достаточна для работы не менее 12 часов практически без остановки (см. Рейтинг самых надежных цепных пил).

Использование напильника для заточки цепи бензопилы

При отсутствии станка или в лесу заточка цепи бензопилы своими руками производится с помощью напильника. Если быть точным, необходим набор для заточки цепи бензопилы. Он состоит из двух напильников (плоского и круглого), а также специального шаблона. При выборе точильного инструмента рекомендуется алмазный напильник для заточки цепей бензопил, способный стачивать твердый металл. Движения при работе инструментом должны быть обязательно плавными, четкими и по направлению «от себя».

  • Круглый напильник предназначается для того, чтобы проточить режущий зуб. В вертикальной плоскости круглый напильник для заточки располагается строго перпендикулярно шине, а в горизонтальной – примерно под углом примерно в 30 град. Под каким углом точить цепь бензопилы, вы выбираете сами, исходя из своих потребностей и плотности древесины, но в пределах 25…35 град., как было сказано выше. Не забывайте о том, что зубья имеют разнонаправленную заточку и чередуются через один.
  • Плоский напильник предназначается для того, чтобы заточить ограничитель глубины.
  • Шаблон для заточки цепи бензопилы – очень полезное, можно даже сказать необходимое устройство. По конструкции это ограничитель, не позволяющий, чтобы инструмент для заточки цепи бензопилы работал неправильно. С его помощью можно контролировать глубину работы круглого напильника, а также правильно стачивать ограничитель. Для этого на шаблоне есть две прорези: SOFT/S (мягкая древесина) и HARD/H (твердая древесина). На цепь накладывается шаблон и ограничительно стачивается до уровня шаблона. Затачивание ограничителя без шаблона может привести к тому, что он будет спилен слишком низко или наоборот, недостаточно.
  • Если шаблона нет, можно сделать специальное точило для цепи бензопилы, представляющее собой державку с закрепленным в ней на определенной высоте напильником. Такой вариант хуже шаблона, но все же лучше, чем заточка без каких-либо ограничителей.

Какие углы ставить на станке для заточки цепи бензопилы?

Угол заточки цепи бензопилы – это не константа для какой-то определенной модели или производителя. Он зависит от того, с какой древесиной предстоит работать. Можно использовать усредненные значения, но какой угол заточки цепи бензопилы вы установите, будет прямо влиять на эффективность распила. Поэтому нужна правильная заточка цепи бензопилы для той или иной древесины.

Твердая древесина (или та, что длительное время находилась под воздействием отрицательной температуры) имеет более высокое удельное сопротивление, поэтому необходимо уменьшать угол. Тогда уменьшиться вибрация при работе, а сам ход полотна будет мягче. Минимальный показатель составляет 25°.

Если работать с мягким деревом, то можно увеличить углы заточки цепей бензопил, но максимум до 35°. Это позволит увеличить производительность бензопилы без отрицательных последствий.

Угол заточки цепи бензопилы для продольного пиления устанавливается в пределах 10°. Это позволит снизить до минимума вибрацию полотна при распиле и обеспечить максимально ровный срез.

Чем грозит работа тупым инструментом

Цепь электрической или бензиновой пилы предназначена для распиливания твердых и мягких пород дерева, пластиковых изделий. Когда инструментом регулярно пользуются, цепной механизм затупляется, что чревато возникновением неприятных последствий. Изношенный механизм цепи подвергает риску поломки отдельных элементов всего инструмента. При пилении тупой бензопилой расход топлива увеличивается.

Чтобы сохранить работоспособность пилы на долгое время, следует своевременно проводить осмотр и заточку цепного механизма. Проверку надо проводить между работами в зависимости от частоты использования инструмента.

Заточка зубьев бензопилы

После того как инструменты подготовлены, можно приступать к заточке зубьев.

Металлический шаблон необходим для заточки зубьев бензопилы.

Если использовать станок, то процесс не вызовет особых сложностей. Однако если наточить цепь планируется с помощью напильника, то придется потрудиться. Необходимо заточить цепь так, чтобы все зубцы были острыми, сохранив при этом свои первоначальные размеры.

Выполняется это с помощью специального металлического шаблона. Он накладывается на цепь бензопилы. При этом его положение строго регулируется, для чего имеются специальные стрелки на шаблоне. Располагаться они должны по направлению движения цепи. При заточке основной нажим должен приходиться на передний край. При этом необходимо соблюдать угол наклона, который выбирается, исходя из значения шага цепи.

Во время процесса нужно действовать таким образом, чтобы на каждый резец приходилось одинаковое количество движений. Поэтому и нажим на напильник должен быть одинаковым.

Резцы точатся поочередно: сначала один с левой стороны, затем второй с правой стороны и т.д. Чтобы шина не двигалась, и чтобы с ней было удобно работать, ее зажимают в тиски. Во время процесса напильник нужно держать под определенным углом, который зависит от особенностей и параметров самой цепи.

Затачивать зубцы сначала нужно круглым напильником, а затем плоским.

Далее нужно заточить зуб-ограничитель

И тут тоже важно использовать шаблон. При этом нужно учитывать: для работы с какой древесиной будет использоваться бензопила

Если для распила мягкой древесины, то следует выбирать положение шаблона в позиции «S», если же для распила твердых пород, то выбирается позиция «Н».

http:

Шаблон позволяет не только сохранить шаг и ровность зубцов, но и провести процесс правильно. В противном случае резцы будут наточены неправильно и некачественно, а это сказывается на работе. При использовании бензопилы эффективность работы резко снижается, спил отличается своим низким качеством.

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

  1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
  2. Заострить зубья можно с помощью системы PowerSharp.

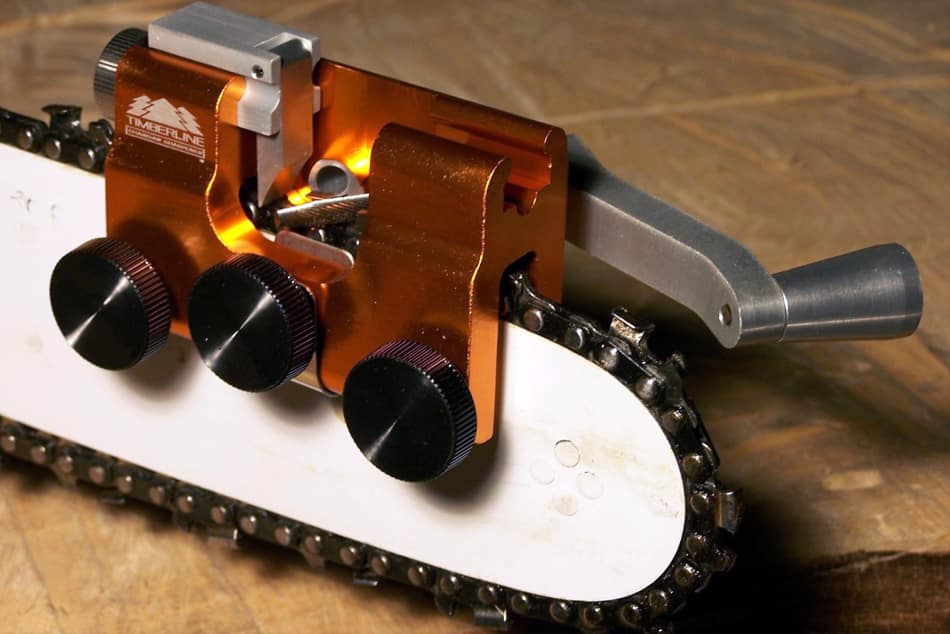

  3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
  4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

  1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
  2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
  3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
  4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
  5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Когда необходима заточка?

Определить необходимость заточки зубьев цепи можно во время работы с деревом. Снижается скорость работы, инструмент издает характерные звуки. Типичные признаки затупленного лезвия:

  • пила не вгрызается в древесину, а перемещается с места на место, словно шлифовальная машинка;
  • при работе с твердыми породами гарнитура слабо входит в толщу бревна, приходится прикладывать механическое усилие;
  • стружка приобретает рыхлый вид, редко осыпается во время работы;
  • все части бензопилы нагреваются выше нормы, появляется запах подгоревшего масла.

У качественной цепи зубья должны иметь ровный металлический блеск. Не должно быть ржавчины, налета на любой из частей звена. Не рекомендуется эксплуатировать инструмент, если есть сколы, вмятины и другие механические повреждения режущей кромки.

Как часто надо затачивать цепь на бензопиле?

На данный момент «ТМК Инструмент» — один из крупнейших поставщиков инструментов и оборудования в России.

Бензопила – один из самых травмоопасных садовых инструментов. Причина множества бед – нежелание владельцев изучить инструкцию и излишняя самоуверенность.

Перед началом работы проверьте устройство на готовность. Для начала оценивают степень натяжение цепи устройства – необходимо потянуть цепь за верхние звенья усилием примерно 2-3кг (нужно, что бы хвостовик цепи при этом не вытягивался из паза шины целиком, а выходил лишь на несколько мм).

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4, 4.8 мм, обусловлено это тем, что они имеют маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом, и соответственно нужны напильники диаметром 5.2, 5.5 мм.

Практики предлагают оригинальный способ повышения прочности и износостойкости бюджетных устройств, известный под названием стабилизации внутренней структуры металла.

Применение бензопил позволяет проводить изменение размеров и формы древесины и других материалов. Режущим элементом бензопилы является цепь, которая движется с большой скоростью во время работы. На цепи расположены лезвия, геометрия которых обуславливает быстрое резание.

Дисциплины, в которых соревнуются лесорубы, базируются на операциях, выполняемых любым вальщиком каждый день, поэтому соревнований типа «метание пилы на дальность» вы здесь не увидите. Все связано с реальными технологиями заготовки леса.

Со временем цепь затупляется, и нужно заточить зубья. Заточка цепи – процедура, которую можно выполнить самому, так как она не сложнее, чем заточка иного режущего инструмента. Единственным условиям проведения заточки можно назвать использование специальной конструкции.

Дисциплины, в которых соревнуются лесорубы, базируются на операциях, выполняемых любым вальщиком каждый день, поэтому соревнований типа «метание пилы на дальность» вы здесь не увидите. Все связано с реальными технологиями заготовки леса.

С применением такой цепи производительность значительно увеличивается, но и с тем увеличивается и вибрация. Такие цепи применяются для работ на промышленных лесоповалах.

Существует много рассказов о кладах, которые были спрятаны во время войны. И подобная история произошла с чехом по имени Руди Шлаттнер, который вернулся спустя годы в свой родной дом, чтобы найти семейные сокровища, спрятанные его отцом перед эвакуацией.

Чем меньший шаг у пильной цепи, тем у нее меньшая вибрация, но с этим уменьшается и производительность — это необходимо учитывать при покупке в магазине.

Чукотская свадьба издревле проходила в несколько этапов или обрядов. В первую очередь ритуал проходил в яранге жениха. Женщину и мужчину обмазывали кровью жертвенного оленя, выводя знаки, которые символизировали охрану семьи. После брачующиеся приносили жертвоприношения огню, закату и рассвету, а также \»кормили\» домашних охранителей.

Запуск производить на расстоянии не менее 3 метров от места заправки топливом, а также не в закрытых помещениях.

Ручная заточка цепи напильником (надфилем)

Первое, о чем стоит упомянуть, это то, что ручной способ применим только в тех случаях, когда нет критичного износа зубьев. Он лишь корректирует зубья. Для сильно изношенной цепи бензопилы следует использовать электрически станки или дополнительный инструмент. Допустим, что износ звеньев не достиг того самого критического значения. Что нам понадобится для механической заточки? Всего два инструмента – круглый и плоский напильник. Плоский вид понадобится для подпиловки ограничителя глубины, а круглый – для коррекции кромок зуба. Полезный совет! Существуют специальные наборы для заточки пильных цепей, которые, как правило, продаются в специализированных магазинах. Такие инструменты эффективнее всего справляются с задачей, они удобны и гарантируют хороший результат.

  Шаг цепи

  Диаметр напильника, мм

  Бензопила FUBAG

  Электропила FUBAG

1/4“

4 мм

0,325“

4,8 мм

FPS 56

3/8“

5,2 мм

FPS 37 ; FPS 46

  FES 1814C ; FES 2016C ; FES 2016 ; FES2216

0,404“

5,5 мм

Подобрали инструмент? Переходим к этапу подготовки 1. Для начала следует провести очистку и внешний осмотр цепи

Обратите внимание на возможные дефекты, вроде сломанных и изогнутых зубьев.2. В качестве эталона выбирается самый тупой или поврежденный зуб

После его заточки под него будут подгоняться и все остальные элементы цепи.3. Чтобы начать работать остается ровно расположить пилу, позаботиться о ее неподвижности, а после натянуть цепь и включить тормоз цепи.Теперь перейдем непосредственно к формированию рекомендуемого угла и режущих кромок

Здесь важно освоить основной метод заточки круглым напильником: 1. Располагайте напильник выше плоскости зуба на 1/5-1/4 собственного диаметра

2. Работайте в горизонтальной плоскости перпендикулярной вертикальной плоскости шины, соблюдая рекомендации по углу заточки (например, удерживайте напильник под углом 30°, чтобы подготовить цепь к поперечной распиловке древесины).

3. Двигайте напильник в сторону боковой режущей кромки, равномерно прилагая усилия и немного проворачивая его относительно собственной оси.

Полезный совет! Совершайте одинаковое количество движений напильников и контролируйте усилие для каждого зуба. Это гарантирует равномерное стачивание и поможет соблюсти одинаковую длину зубьев.Звучит просто? На деле понадобится немного сноровки и навыка. Для тех, кто только пытается разобраться в том, как заточить цепь бензопилы напильником есть способ облегчить задачу. Воспользуйтесь дополнительными механическими устройствами: направляющими, шаблонами, оправками и т.д.

Как только все зубья были заточены, пора перейти к коррекции ограничителя глубины плоским напильником. Для удобства выполнения этих работ применяют специальный опиловочный шаблон. Полезный совет! Как убедится в правильности заточки напильником? Воспользуйтесь старым проверенным методом контроля и формирования навыка. Закрасьте режущие кромки, после чего выполните 2-3 движения напильником и посмотрите на результат. Окрашенный материал сточился равномерно? Вы на верном пути!

Правильная заточка цепи бензопилы

Как понять, что оснастка затупилась

В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.

Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента

Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.

Подготовка пильной оснастки

Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.

Обработка режущего зуба

Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:

  • в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;
  • в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.

В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.

Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.

Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев

Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.

Обработка ограничителя пропила

Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.

Видеоинструкция

Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.

Использование болгарки в качестве заточного инструмента бензопилы

Можно заточить цепь бензопилы болгаркой, правда в данном случае потребуется проявить точность, так как использование этой методики не предполагает применения ограничителей. Предварительно оборудование закрепляется на верстаке или столе, для чего лучше изготовить какой-нибудь хомут. После закрепления электроинструмента его проверяют на наличие вибраций. Закреплённый электроинструмент проверяется на наличие вибраций, которые недопустимы при выполнении точных действий. Техника заточки заключается в проведении звеньев по абразивному кругу.

Помимо этого при использовании болгарки есть ещё риск допустить несколько ошибок:

  • толщина удаляемого слоя не контролируется;
  • высока вероятность в допущении ошибок при затачивании зубьев;
  • есть опасность прорезки соединительного ушка, фиксирующего звенья.
