Не бьет отбойный молоток Bosch

Принцип разборки перфоратора

Ремонт любого устройства начинается с аккуратной и внимательной разборки агрегата. Если конструкция прибора изучена плохо, лучше каждый этап разборки фотографировать, чтобы в дальнейшем было легче провести процесс обратной сборки элемента.

Устранение почти любой неисправности перфоратора подразумевает его частичную или полную разборку. Исключение составляет только повреждение электрической вилки агрегата. В связи с тем, что почти все модели перфораторов конструктивно устроены одинаково, процесс разборки их производится по аналогичной схеме.

Ремонт патрона перфоратора своими руками начинается после его снятия с самого агрегата. Разбирается патрон при помощи плоской отвёртки после удаления рабочего приспособления. Когда сверло, долото или бур застряли в патроне, достать их порой бывает непросто. Если приспособление заклинило, то нужно добавить несколько капель смазки внутрь и резиновым молотком аккуратно обстучать патрон. После нескольких минут паузы повторная попытка извлечь инструмент окажется удачной. Далее следует разобрать патрон:

1. Необходимо потянуть пластиковую юбку вниз.
2. При помощи отвёртки подцепить и снять защитный пыльник из резины.
3. Аккуратно разжать и вынуть стопорное кольцо, расположенное за пыльником.
4. Затем извлечь пластиковый пыльник, стопорные пластины, пружину и шарики.
5. Все снятые детали нужно зачистить от мусора и старой смазки.

Механические неисправности перфоратора Bosch

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

• износились резиновые кольца ударника, бойка, поршня;
• развалилась обойма подшипника качения;
• разрушился цилиндр, боек ствола ударного механизма;
• срезало шлицы муфты сцепления, установленной на промежуточном валу;

Перфоратор перестал сверлить, но долбит

Основные причины, при которых перфоратор долбит, но не сверлит, это:

• ослабела сила конической пружины, прижимающая муфту сцепления;
• стопорный ролик не фиксирует большую шестерню вала ствола;
• не держит механизм фиксации инструмента в стволе;
• Перфоратор не долбит и не сверлит.

Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

• срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
• не работает электродвигатель перфоратора;
• нет питания на электродвигатель перфоратора.

Теперь обо всем по порядку

Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

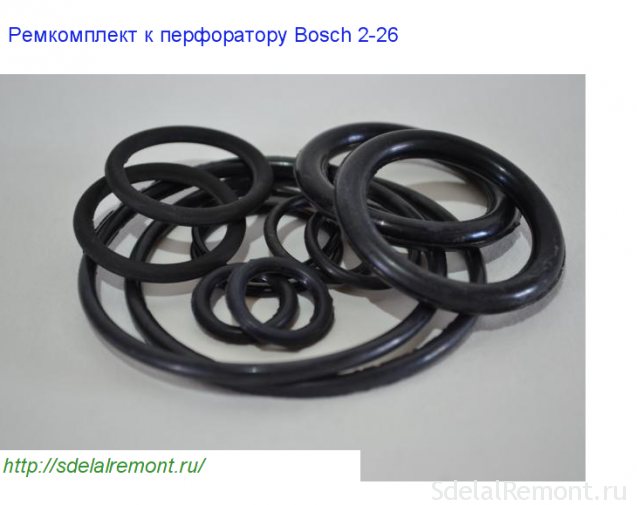

Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

Подшипник качения

Разрушились цилиндр, ударник, боек ствола ударно механизма

Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса. Поломки устраняются полной заменой вышедших из строя деталей.

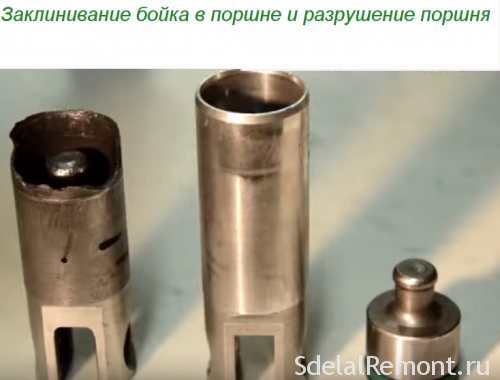

Боек заклинило в поршне, разрушение поршня

Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Неисправность устраняется ремонтом муфты сцепления либо ее полной замены. При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

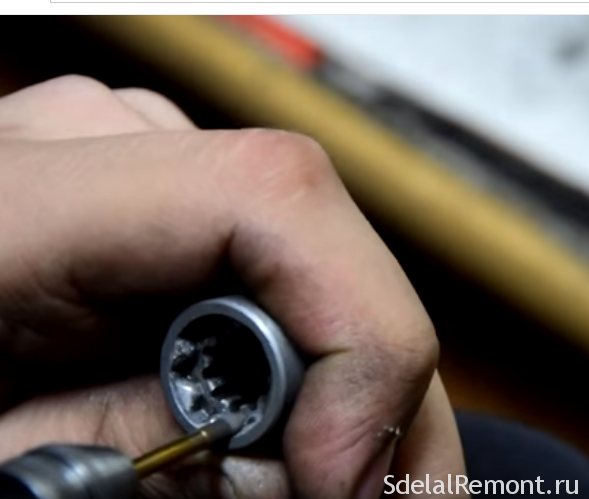

Восстановление зубьев муфты сцепления промежуточного вала

Рассмотрим варианты, при которых перфоратор сверлит, но не долбит

Ослабла сила конической пружины, прижимающей муфту сцепления

Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

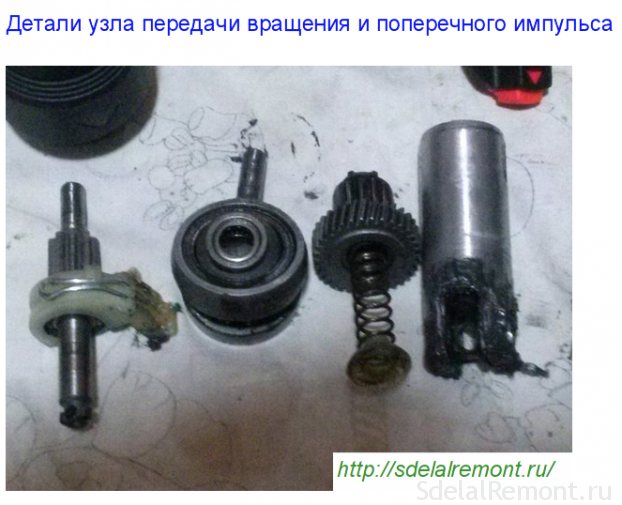

Детали узла передачи момента вращения и поступательного импульса

Стопорный ролик не фиксирует большую шестерню вала ствола

Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

Невозможность фиксации рабочего инструмента в быстрозажимном патроне

Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.

Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.

Зажим хвостовиков рабочего инструмента обеспечивается специальной их конструкцией.

Отказ зажимного устройства происходит из-за износа фиксирующего шарика.

Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.

Неисправности переключателя режимов

Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.

Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.

В переключатель режимов перфораторов Интерскол входит разное количество деталей.

Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.

Неисправности в схеме электрической части перфораторов Интерскол

Электрическая часть перфораторов Интерскол обладает высокой надежностью и практически не доставляет неприятностей пользователю.

Главное, своевременно следить за износом угольных электрощеток.

Вы должны знать, что при износе угольных электрощеток до длины, меньшей 8 мм, щетки подлежат обязательной замене.

Замена угольных щеток является процедурой не сложной и может производиться любым пользователем.

Снимается крышка руки корпуса, освобождается щеткодержатель в тех конструкциях, в которых предусмотрен и достаются электрощетки.

Для примера рассмотрим замену электрощеток в перфораторе Интерскол П-30/900ЭР.

Угольные щетки поз.72 установлены в щеткодержателе поз.73. чтобы достать щетки, надо снять ручку-накладку поз.78. повернуть на 45 градусов щеткодержатель и вынуть его. Освободив пружины поз.71, вы легко достанете угольные щетки.

Статор поз.66, ротор поз.62 выходят из строя очень редко.

Для тех, кто желает выполнить ремонт статора или ротора своими руками ответ здесь.

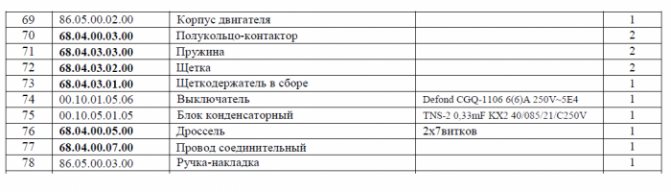

Остальные детали, такие как кнопки выключения поз.74 инструмента, конденсаторы поз.75, дроссели поз.76 выходят из строя очень редко и их замена не вызывает особых трудностей.

Мы рассмотрели основные неисправности перфораторов Интерскол. Если у вас есть материалы о других неисправностях, напишите нам. Выводы:

• ремонт перфоратора Интерскол представляет собой не сложную задачу и может быть выполнен любым пользователем, знакомым с инструкцией по разборке и сборке;
• своевременная замена уплотнительных колец предупреждает появление основного количества неисправимостей;
• вовремя замененные угольные щетки позволяют эксплуатировать перфораторы Интерскол практически бесконечно

Перфоратор не работает

• Куцее замыкание, которое привело к сгоранию ротора либо статора;
• Полный износ угольных электрощеток;
• Держатели щеток ослабели не держат их;
• Выгорели ламели на коллекторе;
• Оборвалась обмотка на роторе иначе говоря статоре;
• Поломка аккума;
• Перегнут шнур подключения к сети.

Обмотку производят своими силами. Если вы беретесь подменять щетки, покупайте сходу две, что вы выберете, испорчена одна либо обе. При появлении недлинного замыкания поменяйте спаленные детали на исправные. Если трудности заключаются в проводе либо аккуме – купите новые и смонтируйте их к району старенькых.

Устройство инструмента и его механизм

Функциональное назначение перфоратора определяется его внутренним устройством.

Усиленный ударно-вращательный механизм инструмента – это так называемый «качающийся подшипник» или же «кривошипный шатун», которые вращаясь от двигателя, передают колебания в пневматические поршни (или поршень), после чего нагнетаемый в поршнях воздух с ударом толкают боек с насадкой.

Сила удара в 17-20 килоджоулей и параллельное вращение буйка за счет передаточной шестерни обеспечивает вхождение зубила или бура в материал высокой плотности. Оно необходимо для пробивания сквозных дыр или штрабления отверстий под электропроводку или сантехнические трубы.

Видео про устройство перфоратора и ударного механизма:

Основные неисправности инструмента

1. Перфоратор при нажатии кнопки «Пуск» не включается. Как правило, это обрыв цепи или отошёл контакт пусковой кнопки. Чтобы удостовериться в этом следует «прозвонить» цепь при помощи мультиметра. Процедура осуществляется при отключении от электросети.
2. Если цепь и кнопка исправны, проблема может заключаться в двигателе. Нужно вскрыть корпус перфоратора и проверить движок на наличие явных повреждений, запаха гари или заклинивания ротора.
3. Износ щёток – следующая по списку поломка, которая может произойти с электроинструментом. При долгой эксплуатации перфоратора щётки укорачиваются и перестают оказывать нужное давление на коллектор. Щётки можно купить в магазине и самостоятельно их заменить.
4. Повреждение статора или якоря относится к серьёзным неисправностям. Пробой требует перемотки, а эту работу может выполнить только специалист.
5. Усилились шум и вибрация. Причин может быть несколько: истёрлись подшипники, перекосились шестерёнки или на них появился люфт. Данную неисправность можно устранить самостоятельно.
6. Бур перфоратора требует постоянной смазки. Если работать без неё, очень скоро из строя выйдут уплотнительные кольца, а там и до бойка недалеко. Пренебрежение смазкой приведёт к тому, что перфоратор придётся выбросить.
7. Боёк может сломаться, если пользователь слишком сильно давит на перфоратор. Это обусловлено тем, что давление принудительно ускоряет ход бойка, который вынужден толкать бур. Поэтому чрезмерное давление на электроинструмент нежелательно.

Способы устранения неисправностей

Схема снятия рычага.

Самостоятельный ремонт перфоратора крайне затруднен сложной конструкцией. Даже разборка корпуса часто является непосильной задачей для домашнего мастера.

Специалисты сервисных центров ведущих брендов помимо соответствующего образования имеют регулярную практику работ, необходимый инструмент, приспособления.

Кроме того, диагноз электроинструменту выносится при первичном осмотре, что позволяет спланировать бюджет: вложиться в имеющийся инструмент без гарантий длительной эксплуатации, либо потратиться на новый электроинструмент с высоким ресурсом, гарантийными обязательствами производителя.

Разборка редуктора перфоратора: 1 – кольцо специальное, 2 – втулка освобождающая, 3 – кольцо, 4 – шарик, 5 – пружина 8 – кожух, 22 – пружина замыкающая, 28а – переключатель, 29 – кольцо, 30 – пружина,31 – фиксатор.

Перфоратор используется в разных режимах, что значительно снижает ресурс рабочих органов. Кроме того, в специализированных компаниях чаще используется либо долбежка (бетонные, каменные работы, реставрация зданий, фундаментов), либо сверление (монтаж бытового, промышленного оборудования). Если во втором случае, соблюдая рекомендации производителя по режимам сверления, можно продлить срок службы электроинструмента, то в первом варианте рассчитать нагрузку очень сложно. Например, при указанном максимальном сверлении бетона в 24 мм рекомендуется использовать буры в пределах 18-16 мм. Пики для разрушения бетона, камня, кирпича – стандартные, поэтому инструмент испытывает различные нагрузки.

Если электроинструмент перестал бить, можно ограничиться разборкой шпиндельного узла в следующей последовательности:

• демонтаж рычага переключения режимов – детали обычно изготовлены из полимеров, поэтому являются достаточно хрупкими;
• отсоединение пыльника – резиновая гофра должна периодически заменяться, поскольку часто контактирует с разрушаемыми материалами, изнашивается, растрескивается;
• при разборном патроне вначале снимаются щетки; ослабляются и откручиваются винты;
• корпус разделяется на две половины.

Визуальный осмотр в 90% случаев позволяет выявить неисправность, заменить поврежденную/изношенную деталь. Перед сборкой в обязательном порядке добавляется, заменяется смазка.

Характеристики

Отбойный молоток – инструмент, предназначенный разрушать твердую поверхность. Применение отбойного оборудования Makita позволяет снимать плитку, разрушать перегородку из кирпича, бетона, снимать асфальт, зачищать штукатурный и бетонный слой, делать ниши и отверстия в стенах, долбить замерзшую почву и лед, разбирать сооружения из металла.

Любому отбойному молотку характерна мощная сила удара, за которую отвечают боек, пика, привод. Инструменту не характерна сложная внутренняя конструкция, а также схема работы. Внутри электрического молотка расположен боек, который приводит в работу привод. Последний передает механический импульс на пику, то есть ударный механизм. В зависимости от производительности весит он от 3 до 32 килограммов.

Задача, которая стоит перед отбойником, определяется особенностью его исполнительной части – пики. Последняя может быть следующих разновидностей:

• ломик;
• лопатка;
• зубило;
• трамбовка.

Правда, он тяжелее и шумнее своих «собратьев», да и стоит недешево, поэтому таким инструментом также чаще обзаводятся профессионалы.

Технические свойства перфоратора Makita HR2470

• Мощность: 780 Вт;
• Патрон: SDS;
• Обороты: 0-1100 об/мин;
• Удары: 0-4500 уд/мин;
• Сила удара: 3.5,7 Дж;
• 3 режима работы (сверление, сверление с ударом не долбление);
• Поперечник сверления (бетон) (макс.): 24 мм;
• Поперечник сверления (металл) (макс.): 13 мм;
• Поперечник сверления (дерево) (макс.): 32 мм;
• Длина: 370 мм;
• Вес нетто: 2.7,6 кг;
• Поставляется в кейсе.

Makita HR 2450 нет удара

Сильный шум в редукторе свидетельствует об износе шестеренок или срыве зубьев, лишний нагрев данного узла предупреждает или об отсутствии масла, или о порче подшипников.

Читайте так же

Электроинструмент работает работая в режиме сверления без отбойника, однако не напротив. При порче узла вращения долбежка становится невозможна, так как заклинивают внутренние механизмы. И тогда срочный ремонт обойдется в ½ — ¾ цены нового инструмента, что экономически нерентабельно юзеру.

Ремонт своими силами перфоратора очень затруднен сложной конструкцией. Даже разборка корпуса нередко является непосильной задачей для домашнего мастера.

Спецы сервисных центров ведущих брендов кроме соответственного образования имеют регулярную практику работ, нужный инструмент, приспособления.

Уже сегодня, диагноз электроинструменту выносится при первичном осмотре, что позволяет спланировать бюджет: вложиться в имеющийся инструмент без гарантий долговременной эксплуатации, или потратиться на новый электроинструмент с высочайшим ресурсом, гарантийными обязанностями производителя.

Разборка редуктора перфоратора: 1 – кольцо особое, 3.5 – втулка освобождающая, 3 – кольцо, 4 – шарик, 5 – пружина 8 – кожух, 22 – пружина замыкающая, 28а – переключатель, 29 – кольцо, 30 – пружина,31 – фиксатор.

Перфоратор употребляется в различных режимах, что существенно понижает ресурс рабочих органов. Уже сегодня, в специализированных компаниях почаще употребляется или долбежка (бетонные, каменные работы, реставрация построек, фундаментов), или сверление (производимый бытового, промышленного оборудования). Если во 2-м случае, соблюдая советы производителя по режимам сверления, конечно продлить срок службы электроинструмента, то в первом варианте высчитать нагрузку очень трудно. К примеру, при обозначенном наивысшем сверлении бетона в 24 мм рекомендуется использовать буры в рамках 18-16 мм. Пики для разрушения бетона, камня, кирпича — стандартные, потому инструмент испытывает разные нагрузки.

Если электроинструмент не стал лупить, можно ограничиться разборкой шпиндельного узла в таком порядке:

• демонтаж рычага переключения режимов — детали обычно сделаны из полимеров, потому являются довольно хрупкими;
• отсоединение пыльника — резиновая гофра должна временами заменяться, так как нередко контактирует с разрушаемыми материалами, изнашивается, растрескивается;
• при разборном патроне сначала снимаются щетки; ослабляются и откручиваются винты;
• корпус делится на две половины.

Зрительный осмотр в 90% случаев позволяет выявить неисправность, сменять покоробленную/изношенную деталь. Перед сборкой непременно добавляется, заменяется смазка.

Универсальный отбойный инструмент с ударно-вращательным механизмом, он же перфоратор, используется строительными бригадами, электриками и ремонтниками. Пользуются им и в домашней мастерской.

Как и другие электроприборы – перфоратор иногда ломается. Отнести его в сервис и оставить там определенную сумму, или воспользоваться советом и отремонтировать инструмент самостоятельно – каждый решает сам. Если решение ремонтировать перфоратор дома принято – для начала следует изучить особенности его устройства и советы мастеров по диагностике и ремонту.

Механические поломки перфораторов и отбойных молотков

Механические неисправности можно определить на слух или зрительно. При работе перфоратор начинает издавать посторонние звуки, появляется в работе гул или скрежет. Самая распространенная механическая поломка связана с механизмом переключения режимов работы инструмента, который подвергается постоянному воздействию пыли и грязи. Для проведения ремонта механизм необходимо отвинтить, найти и устранить причину неисправности, или заменить на новый переключатель режимов.

Довольно часто из строя выходит патрон. Это связано с тем, что при работе он подвергается колоссальным нагрузкам и вибрациям, а также воздействию пыли. Чтобы продлить срок эксплуатации патрона достаточно постоянно смазывать оснастку смазкой для буров (или подобной) и протирать его от пыли.

К механическим повреждениям также относятся: выход из строя подшипника или бойка ударного механизма, повреждение зубцов шерстен, поломку муфты сцепления, появление трещин на шпиндельном зажиме.

Устройство и принцип работы перфоратора

Чтобы понять, как исправить перфоратор в случае поломки, необходимо знать его устройство и принцип работы. Данный инструмент может работать сразу в 3-х направлениях:

• просверливать различные отверстия в бетоне и кирпиче, как дрель;
• штробить пазы в мягкой штукатурке, как отбойный молоток;
• вкручивать шурупы, как шуруповерт.

Различные модели перфораторов могут отличаться между собой некоторыми конструктивными особенностями и дополнительными функциями. Однако, несмотря на все отличия, такие изделия имеют одинаковые узлы и системы, позволяющие выполнять перфораторам их главную функцию. К таким узлам относятся (рис. 1):

• электрический двигатель;
• редуктор;
• патрон;
• ударный механизм.

Рисунок 2. Схема устройства пневматического ударного механизма.

Также имеются и дополнительные узлы, упрощающие эксплуатацию перфоратора. К ним относятся: антивибрационная система, механизм фиксации инструмента в определенном положении, устройство переключения различных режимов работы, система ограничения глубины сверления и др.

Одним из основных элементов перфоратора является ударный механизм, который может быть электромагнитного или пневматического типа. В первом случае работой ударного механизма управляют 2 электромагнитные катушки, которые создают возвратно-поступательные движения сердечника, а сердечник передает эти удары на торцевую часть инструмента. Во втором случае работа механизма обеспечивается благодаря движению поршня в цилиндре. Именно этот тип ударного механизма получил наибольшее распространение.

Устройство пневматического ударного механизма показано на рис. 2, где: 1 — качающий подшипник, 2 -поршень, 3 — таран, 4 — ударник, 5 — зубчатая передача. При включении инструмента вращательный момент от электродвигателя передается на качающий подшипник, который, преобразовывая вращательное движение в колебательное, передает его на поршень. За счет перепада давления между тараном и поршнем, первый начинает двигаться, приводя в работу буек. Буек ударяет по рабочему элементу, установленному в патроне. По такому принципу осуществляется преобразование электрической энергии в ударную.

Ударный механизм перфоратора

Большинство современных перфораторов имеют электропневматический ударный механизм. «Электро» – потому, что механика приводится в движение электродвигателем, а «пневматический» означает, что боек, бьющий по хвостовику бура, приводится в движение воздухом.

1. Шестерня передачи вращения от двигателя
2. «Пьяный» подшипник
3. Поршень
4. Ударник («летающий поршень»)
5. Ствол
6. Боек
7. Патрон SDS

При нажатии на кнопку двигатель передает вращение валу с «пьяным» подшипником, который в свою очередь приводит в движение поршень внутри ствола. При движении поршня вперед, между ним и ударником возрастает давление воздуха. Ударник двигаться в сторону бойка и бьет по нему. Боек передает энергию удара в бур. Затем поршень совершает движение в обратную сторону, создавая в стволе область разрежения. За счет этого ударник возвращается в исходное положение, после чего весь цикл повторяется.

Большинство перфораторов имеют два или три режима работы:

• комбинированный режим: удар и вращение бура;
• режим блокировки вращения: работает только ударный механизм;
• режим блокировки удара: перфоратор можно использовать в качестве дрели или миксера для приготовления строительных смесей.

Как отремонтировать бочковой инструмент?

Конструкция электрических перфораторов варьируется в зависимости от расположения двигателя. Она бывает:

• вертикальной (или бочковой) – в ней двигатель стоит вертикально по отношению к вращательно-ударной оси;
• горизонтальной, то есть двигатель параллелен оси вращения.

Разбор бочкового перфоратора проще, чем горизонтального аналога – две крышки прибора дают раздельный доступ к механической и электродинамической частям. Верхний кожух открывает редукторный узел и поршни. Нижний позволяет проверить или заменить щетки и провести диагностику силового блока. https://www.youtube.com/watch?v=ISwRWgA4ER8

Шуруповерт и его конструктивные особенности

Механическая часть включает редуктор и систему подшипников. Без электрики и механики невозможно функционирование инструмента. Обязанности редуктора заключаются в передаче вращения от электродвигателя на вал.

Другие неисправности электрической части могут проявляться в виде отсутствия вращения двигателя дрели, когда нет никаких признаков включения двигателя (не слышно гудения).

Знание основных поломок электрического инструмента необходимо для всех специалистов по ремонту. Навыки точного выявления причины неисправности и скорость ремонтных работ в результате экономит не только время, но и финансы. Не стоит также допускать чтоб щетки износились до минимального размера. Это опасно тем, что между щеткой и коллекторными пластинами может увеличится зазор. В итоге происходит повышенное искрообразование, коллекторные пластины сильно греются и могут «отойти» от основания коллектора, что приведет к необходимости замены якоря.

Неисправности перфораторов и отбойных молотков можно разделить на два вида: механические и электрические. В большинстве случаев механические повреждения можно устранить самостоятельно,а вот с электрическими неисправностями, скорее всего, придется обратиться за помощью к специалисту.

Если дрель совсем не включается – основные причины этого в электрике:

• обрыв жилы сетевого шнура, что несложно выявить при помощи мультиметра;
• нарушение контакта жил кабеля с клеммами пусковой кнопки;
• выход из строя электродвигателя: межвитковый пробой обмоток якоря или статора, их обрыв, пробой на корпус. Мультиметр поможет диагностировать эти дефекты, но их самостоятельное устранение в бытовых условиях невозможно;
• когда дрель включается через раз или работает с перебоями (при исправном сетевом кабеле) – велика вероятность износа щеток, замена которых не представляет особой сложности;
• нагрев или оплавление корпуса вызывают чрезмерные нагрузки на двигатель;
• одна из частых причин поломки – не работает кнопка дрели в результате износа рабочего слоя реостата, выхода из строя регулятора оборотов или реверса.

Внутри патрона имеется фиксирующий винт с левосторонней резьбой. Перед выкручиванием винта рекомендуется брызнуть на его резьбу жидкой смазкой-спреем и слегка постучать отверткой по его головке. После удаления винта зажмите в патроне шестигранный Г-образный ключ, закрепите корпус шуруповерта и, вращая ключ против часовой стрелки, открутите патрон с оси.

Ремонт своими силами + (Видео)

В большинстве случаев ремонт заключается в замене сломанных и неисправных деталей. Но существуют иные проблемы в работе инструмента:

• Пробой обмотки. Для решения проблемы следует перемотать якорь и статор.
• Износ щеток. В этом случае прибегают к разбору перфоратора и замене изношенных частей.
• Износ пыльника перфоратора. Ремонту он не подлежит, лишь замене.
• Патрон перфоратора. Проблема будет заметна, если его обод начнет постоянно замедлять вращение. Подлежит замене.
• Плохая смазка. Периодически проверяйте уровень масла в лотке. Смазывать следует и некоторые части инструмента: промежуточный вал, шестеренка редуктора.
• Износ подшипников. Подшипники постепенно собирают пыль и грязь во время работы, смазка загустевает, они начинают перегреваться и в результате – выходят из строя. Подлежат замене.

Если поломка серьезная, а опыта ремонта у вас нет, лучший вариант для вас –обращение к опытным мастерам. Не приступайте к ремонту, если не уверены, что сможете самостоятельно выявить причину поломки, и не в состоянии её решить!

Bosch GBH 2 26 DFR (Перфоратор. электрическая часть)

Если электроинструмент не стал лупить, можно ограничиться разборкой шпиндельного узла в таком порядке:

• демонтаж рычага переключения режимов — детали обычно сделаны из полимеров, потому являются довольно хрупкими;
• отсоединение пыльника — резиновая гофра должна временами заменяться, так как нередко контактирует с разрушаемыми материалами, изнашивается, растрескивается;
• при разборном патроне сначала снимаются щетки; ослабляются и откручиваются винты;
• корпус делится на две половины.

Зрительный осмотр в 90% случаев позволяет выявить неисправность, сменять покоробленную/изношенную деталь. Перед сборкой немедленно добавляется, заменяется смазка.

Источник

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2-20, 2-24, 2-26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2-20.

Алгоритм разборки

Не забудьте, что ремонт перфоратора возможен только в обесточенном режиме! Из-за схожести по внутреннему составу основной части перфораторов, схема разбора инструмента примерно одинаковая. Начинать разбирать прибор, в случае, если внешних неисправностей не наблюдается, следует с патрона.

Далее последовательно снимаются следующие детали:

• резиновый пыльник;
• стопорное кольцо (с помощью отвертки);
• пластиковый пыльник;
• шайба;
• пластина;
• пружина;
• маленький металлический шарик.

Следующая в алгоритме разбора деталь – корпус. Первое, что следует предпринять, – снять переключатель. Для этого его необходимо перевести в состояние «Удар», обозначенное нарисованным молотком. После, зажав кнопку на этом механизме, повернуть до щелчка.

Это несложно, обычно он держится по периметру на шурупах. В случае проблемы в редукторе, его необходимо демонтировать и поменять травмированные подшипники.

Повседневный уход и хранение

Чтобы инструмент исправно служил мастеру долгие годы, при эксплуатации рекомендуется:

запускать прибор «в холостую» до начала работы

Если перфоратор подает признаки поломки – работу прекращают и начинают диагностику.
Завершив работу, позаботьтесь о чистоте перфоратора – важно помнить электроприборы «не любят» воду, чистку проводят пылесосом и ветошью.
Если перфоратор работает на морозе или перенесен в помещение с улицы, не запускайте его сразу. Дайте узлам «прогреться», а смазке оттаять.
Переносить перфоратор в специальном коробе или чемоданчике (обычно идет в комплекте), чтобы избежать попадания пыли и строительного мусора.

Таким образом, если соблюдать объективные меры предосторожности и правила эксплуатации перфоратора, он прослужит долго и без поломок. Если же неприятность все же случилось – предложенные советы мастеров помогут определить суть проблемы и своевременно устранить поломку

При сверлении отверстий перфоратором главным фактором является не вращение бура, а удар. От его силы зависит как скорость бурения, так и способность инструмента справляться с особо твердыми строительными материалами (бетон, гранит и прочие).

Пыль и постоянные нагрузки на инструмент негативно сказываются на его работе. В процессе эксплуатации сила удара может заметно снизиться или исчезнуть совсем.

Как работает перфоратор

и почему он «отказывается» долбить?

Искрят щетки

Когда щетки заискрили, первое, что рекомендуется сделать – прочистить инструмент от пыли. Если же эффект искр не прекращается – прибор разбирают и проверяют целостность самих щеток. При необходимости одну или обе щетки заменяют, чтобы избежать замыкания.

Разборка и ремонт электрической части перфоратора

Если возникли подозрения, что агрегат имеет неисправность в работе электродвигателя, то нужно произвести демонтаж электрической части устройства. Во время проведения разборки необходимо проверять исправность частей механизма, которые могли сломаться в процессе эксплуатации.

Схема разборки:

1. Снимаем заднюю крышку, предварительно открутив шурупы, удерживающие её.
2. Отсоединяем весь крепёж, который удерживает сетевой кабель.
3. Снимаем кнопку пуска агрегата.
4. Аккуратно отсоединяем провода, прикреплённые к статору электродвигателя.
5. Извлекаем спарку щёток двигателя, открутив болты крепления.
6. Используя плоскую отвёртку, разделяем механическую и электрическую части агрегата.
7. Извлекаем из редуктора ротор электродвигателя. При замене подшипников необходимо воспользоваться специальным съёмным приспособлением.
8. Снимаем воздухозаборник для охлаждения двигателя, расположенный непосредственно в корпусе агрегата.
9. Отсоединяем статор. Эту операцию лучше проводить с лёгким постукиванием по нему деревянным молоточком.

При необходимости разобрать бочковой перфоратор сначала снимаем ручку устройства, а затем откручиваем болты, удерживающие двигатель.

Замена щёток

Основным признаком неисправности щёток является наличие искрения в области коллектора, перегрев двигателя и присутствие запаха гари.

Щётки расположены в специальных держателях и прижимаются к якорю пружинами. Заменить этот элемент придётся после износа пластин на третью часть от номинала. Для обеспечения хорошего контакта во время работы, новые щётки нужно притереть к вращающей части двигателя. Для этого помещается кусок мелкозернистой наждачной бумаги на коллектор мотора и вращательными движениями добиваются закругления рабочей поверхности щёток.

В перфораторах могут использоваться щётки трёх видов:

1. Угольные — легко притираются, но очень быстро изнашиваются.
2. Графитовые щётки имеют более твёрдую поверхность, поэтому являются более долговечными.
3. Угольно-графитовые контакты считаются идеальным вариантом щёток.

Устройство инструмента и его механизм

Устройство Функциональное назначение перфоратора определяется его внутренним устройством.

Усиленный ударно-вращательный механизм инструмента – это так называемый «качающийся подшипник» или же «кривошипный шатун», которые вращаясь от двигателя, передают колебания в пневматические поршни (или поршень), после чего нагнетаемый в поршнях воздух с ударом толкают боек с насадкой.

Сила удара в 17-20 килоджоулей и параллельное вращение буйка за счет передаточной шестерни обеспечивает вхождение зубила или бура в материал высокой плотности. Оно необходимо для пробивания сквозных дыр или штрабления отверстий под электропроводку или сантехнические трубы.

Видео про устройство перфоратора и ударного механизма:

Алгоритм разборки

Не забудьте, что ремонт перфоратора возможен только в обесточенном режиме! Из-за схожести по внутреннему составу основной части перфораторов, схема разбора инструмента примерно одинаковая. Начинать разбирать прибор, в случае, если внешних неисправностей не наблюдается, следует с патрона.

Далее последовательно снимаются следующие детали:

• резиновый пыльник;
• стопорное кольцо (с помощью отвертки);
• пластиковый пыльник;
• шайба;
• пластина;
• пружина;
• маленький металлический шарик.

Следующая в алгоритме разбора деталь – корпус. Первое, что следует предпринять, – снять переключатель. Для этого его необходимо перевести в состояние «Удар», обозначенное нарисованным молотком. После, зажав кнопку на этом механизме, повернуть до щелчка.

Это несложно, обычно он держится по периметру на шурупах. В случае проблемы в редукторе, его необходимо демонтировать и поменять травмированные подшипники.
