Нержавеющие стали

Расшифровка марок нержавеющей стали

Для того чтобы правильно подобрать марку коррозионностойкой стали для реализации тех или иных целей, удобнее всего воспользоваться специальными справочниками. В них приведена информация обо всех возможных вариантах обозначения таких сплавов в различных странах мира. Среди огромного разнообразия марок, можно выделить те, которые получили наибольшее распространение среди специалистов во многих странах мира. К ним можно отнести следующие марки нержавеющих сталей с аустенитной структурой.

• 10Х13Н17М3Т, 10Х13Н17М2Т: отличает эти марки, кроме исключительной коррозионной и термической устойчивости, хорошая способность образовывать сварные соединения. Благодаря таким качествам, изделия из сплавов данных марок могут успешно эксплуатироваться в условиях повышенных температур и контактировать даже с очень агрессивными средами. Составными элементами таких сплавов, которые и определяют их уникальные характеристики, являются: хром (16-18%), молибден (2-3%), никель (12-14%), углерод (0,1%), кремний (0,8%), медь (0,3%), титан (0,7%), марганец (2%), сера (0,02%), фосфор (0,035%). В других странах эти марки обозначаются иначе, в частности: в Китае — OCr18Ni12Mo2Ti, в Японии — SUS316Ti, в США — 316Ti, во Франции — Z6CNDT17-12.
• 08Х18Н10, 08Х18Н9: данные используются для производства труб различных сечений, элементов печного оборудования, на предприятиях химической промышленности. В состав таких сталей входят: хром (17-19%), титан (0,5%), никель (8-10%), углерод (0,8%).

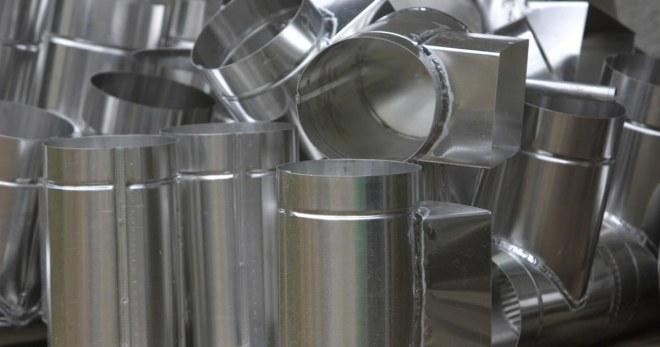

Воздуховоды из нержавеющей стали

• 10Х23Н18: нержавеющие стали данной марки относятся к категории жаропрочных. При их использовании следует иметь в виду, что при выполнении их отпуска они могут становиться хрупкими. В состав сталей данной марки входят: хром (22-25%), никель (17-20%), марганец (2%), кремний (1%).
• 08Х18Н10Т: изделия из нержавейки данной марки хорошо свариваются даже без предварительного подогрева и не утрачивают своей коррозионностойкости даже при высоких температурах. Недостаточно высокая прочность, которой отличаются стали данной марки, легко улучшается путем их термической обработки, которую рекомендует выполнять и ГОСТ 5632-72.
• 06ХН28МДТ: уникальная марка стали, сварные конструкции из которой способны успешно эксплуатироваться даже в очень агрессивных средах. Состав данной марки коррозионностойкой стали включает в себя: хром (22-25%), никель (26-29%), медь (2,5-3,5%).
• 12Х18Н10Т: изделия из данной марки стали, отличающейся высокой термической устойчивостью и исключительной ударной вязкостью, преимущественно используются на предприятиях по переработке нефти, в химической, целлюлозно-бумажной промышленности, а также в строительстве.

Таблица соответствий основных марок нержавеющих сталей и химический состав

К маркам нержавеющей стали с мартенситной структурой относятся: 40Х13, 20Х13, 12Х13, 30Х13. Изделия из данных марок нержавейки нельзя соединять методом сваривания, из них, в основном, изготавливают режущий и измерительный инструмент, рессорные элементы. Большими преимуществами таких изделий является практически полное отсутствие в них внутренних дефектов (флокенов), к тому же, они не становятся более хрупкими после выполнения отпуска.

К коррозионностойким сталям с ферритной структурой относятся: 08Х17, 08Х18Т1, 08Х13. Из стали данных марок не рекомендуется изготавливать детали, которые будут испытывать значительные ударные нагрузки и эксплуатироваться при пониженных температурах.

Для того чтобы разобраться в качественном и количественном составе нержавеющей стали, достаточно расшифровать ее марку. Алгоритм такой расшифровки достаточно прост:

• по первому числу, стоящему в марке стали, определяют количественное содержание в ней основного после железа элемента — углерода (исчисляется в сотых долях процента);
• содержание в составе стали других элементов (исчисляются в целых процентах), определяют по цифрам, стоящим за литерами, которыми такие элементы и обозначают (Х — хром, Н — никель, М — молибден и т.д.).

Широкий ассортимент марок нержавеющей стали позволяет найти оптимальный для себя вариант. Следует учитывать, что отдельные виды нержавейки могу взаимозаменяться в определенных пределах. Если при выборе стали возникли трудности, нужно обращаться к техническим консультантам специализированных фирм.

Где используется нержавеющая сталь

Нержавеющие металлы используют в большинстве сфер жизнедеятельности человека. Наиболее широко они применяются:

• В области строительства и архитектуры
• В пищевой промышленности
• При производстве бытовых приборов
• В нефтехимической и химической промышленности
• В целлюлозно-бумажном производстве
• В электроэнергетике
• В охране окружающей среды
• В транспортном машиностроении
• Строительство и архитектура

Нержавеющий металлопрокат весьма практичен, при этом он остается благородным и эстетичным материалом. Благодаря разнообразию видов поверхности и марок, данная сталь в состоянии удовлетворять разнообразные потребности, появляющиеся в ходе строительных либо отделочных работ.

Чаще всего при строительстве нержавеющий металл используется в качестве материала для противопожарных дверей, перил, дверных и оконных проемов, из него изготавливают лифты и бассейны. Также он является хорошим декоративным элементом при оборудовании ресторанов, дискотек, офисов, пабов и станций метро. Из стали все чаще производят мебель для магазинов и офисных помещений. Комбинируя нержавеющий металлопрокат со стеклом, камнем либо деревом, получают элегантные и весьма красивые изделия.

Пищевая промышленность

На сегодняшний день нержавеющий металл наравне со стеклом и рядом других синтетических материалов является практически незаменимой составляющей для производителей оборудования для хранения, транспортировки и обработки пищевых продуктов, так как к этим продуктам предъявляются высокие гигиенические, эстетические и токсикологические требования. Гигиена в пищевой промышленности имеет ключевое значение.

Бытовые приборы

С нержавеющей сталью каждый из нас впервые сталкивается именно дома. Нержавеющий металлопрокат является идеальным материалом при производстве кухонной посуды. С повышением уровня жизни использование стали в быту будет только расти.

Химическая и нефтехимическая промышленности

Большинство емкостей, баков, реакторов, труб и другого оборудования для химической промышленности изготавливается из аустенитного нержавеющего металла. Минимально-допустимой маркой, в данном случае является AISI316L, обычно используют сталь, содержащую до 6% молибдена. Выбор марки нержавеющего металлопроката — это трудная задача, требующая глубоких знаний предмета.

Целлюлозно-бумажное производство

Значительная часть оборудования используемого при производстве бумажно — целлюлозной продукции изготовлена из нержавеющего металла. В данной сфере используется марка AISI316, наравне со сталями, содержащими от 3 до 6% молибдена.

Электроэнергетика

В современном мире электроэнергия производится за счет сжигания нефти, угля либо газа. Это также подразумевает использование нержавеющей стали. Нержавеющий металлопрокат нужен везде, начиная от предприятий, добывающих нефть или газ, и заканчивая мощными энергетическими комплексами.

Охрана окружающей среды

Современный человек старается охранять окружающую среду. Устаревшие электростанции и заводы переоборудуют либо закрывают. Новые заводы строят при учете требований по охране окружающей среды. Расходным материалом в данной сфере являются нержавеющие металлы.

Классификация нержавеющих сталей

Классификация нержавеющих сталей разнится в зависимости от стран, но имеет общие принципы. Маркировка нержавейки осуществляется в зависимости от химического состава, свойств и внутренней структуры готового материала. Исходя из этого сталь делят на такие типы:

1. Ферритные. Данная группа сталей характеризируется высоким содержанием хрома, обычно более 20%. Поэтому иногда этот тип называют хромистым. Такой химический состав способствует высокой устойчивости к агрессивной внешней среде. Сплавы этой группы обладают магнитными свойствами. Стали ферритной группы относительно дешевые, широко используются в промышленности, уступая лишь аустенитным.
2. Аустенитные. Группа противокоррозионных сплавов, которые отличаются высоким содержанием хрома и никеля. За счет этого они отличаются повышенной прочностью и гибкостью в сравнении с аналогами. Также легко поддаются сварке и устойчивы к коррозии. Наиболее широко используемые в промышленности. Относятся к немагнитным металлам.
3. Мартенситные. Особый тип нержавеющих сплавов. Отличается повышенной прочностью и износоустойчивостью. Не подвержены воздействию высоких температур, при этом содержат минимальную часть вредных компонентов, которые не выделяют паров при интенсивном нагреве. К этой группе относят жаропрочную коррозионностойкую сталь.
4. Комбинированные. Особый тип стали, комбинирующий свойства вышеуказанных групп. Такие инновационные стали разрабатываются индивидуально в зависимости от требуемых заказчиком свойств. На сегодняшний день выделяют аустенитно-ферритные и аустенитно-мартенситные стали.

Детали из нержавеющей стали

В свою очередь, марки нержавеющей стали аустенитной группы делятся на 4 типа:

1. А1 – сталь, содержащая в составе значительную часть серы, из-за чего более подвержена коррозии чем остальные.
2. А2 – наиболее широко используемая марка. Легко поддается сварке без потери физических свойств. Морозостойкая, но подвержена коррозии в агрессивной кислой среде.
3. А3 – производная от А2, но с добавлением стабилизирующих компонентов. Отличается повышенной устойчивостью к высокой температуре и кислой среде.
4. А4 – сплав с добавление молибдена (до 3%). Характеризуется сопротивлением кислой среде. Широко используется в судостроении.
5. А5 – схожа с маркой А4. Отличается лишь соотношением стабилизирующих компонентов. Производиться для повышенного сопротивления высоким температурам.

Виды нержавеющей стали не ограничиваются вышесказанными типами. Так как даже малейшее изменения процентного соотношения компонентов могут значительно повлиять на свойства стали.

Зарубежные аналоги

Среди близких по химическому составу и характеристикам стали, выпускаемой в других странах мира, следует отметить:

• 321, 321H, S32100 в США;
• сталь SUS321 в Японии;
• 0Cr18NiTi18-11, 0Cr18Ni11Ti, 1Cr18Ni11Ti в Китае;
• STS321 в Южной Корее;
• 2337 в Швеции;
• 1.4541, 1.4878, X10CrNiTi18-10 в Евросоюзе.

При этом следует отметить, что кроме общеевропейских стандартов, которым соответствует сталь 12Х18Н10Т, каждое государство Евросоюза имеет собственную маркировку этого сплава. Так, например, в Германии это X12CrNiTi18-9, в Великобритании сталь марок 321S31, 321S51 и LW18. Единого европейского стандарта на нержавеющие металлы пока еще не разработано.

Что мы знаем о нержавеющей стали?

Коррозионностойкая сталь или нержавейка — это сплав, состоящий из железа и углерода, дополнительно обогащенный специальными элементами, придающими ему высокую устойчивость к негативным факторам внешней среды. Основным из таких элементов является хром. В составе нержавеющей стали его содержится не менее 10,5%. Хром, кроме антикоррозионных свойств, придает таким сплавам еще целый ряд положительных характеристик:

• хорошую обрабатываемость методом холодной формовки;
• исключительную прочность;
• способность получать надежные соединения методом сварки;
• возможность долгой эксплуатации без потери своих характеристик;
• привлекательный внешний вид.

Хром, содержащийся в нержавеющей стали в достаточно больших количествах, способствует формированию поверхностной оксидной пленки. Именно она и защищает металл от коррозии.

Сталь листовая нержавеющая

Различные марки (виды) нержавеющей стали, а их на сегодняшний день создано более 250-ти, содержат в своем химическом составе как хром, так и ряд других легирующих добавок, наиболее распространенными из которых являются никель, титан, молибден, ниобий и кобальт. Естественно, что стали с разными пропорциями легирующих элементов в своем составе, отличаются различными характеристиками и областями применения.

Как и в сплавах любого другого типа, обязательным элементом в составе нержавеющей стали является углерод. Именно этот элемент и придает полученному металлическому сплаву твердость и прочность.

Сегодня без использования нержавеющей стали невозможно представить себе практически ни одну отрасль промышленности. Марки этого сплава, все из которых отличает способность успешно эксплуатироваться даже в самых агрессивных средах, используются для производства столовых приборов и медицинских инструментов, емкостей для пищевых жидкостей и продуктов, труб для транспортировки агрессивных сред, бытовой техники, а также многого другого.

Прутки из нержавеющей стали

КАК ОПРЕДЕЛИТЬ НЕРЖАВЕЮЩУЮ СТАЛЬ: 13 СПОСОБОВ

Определение нержавеющей стали с помощью магнита

Нержавеющая сталь не допускает намагничивания в связи с действием токов Футко. Но данная методика не всегда дает верный результат, так как железные и мартенситные сплавы имеют магнитные свойства, и поэтому с помощью магнита возможно достоверно определить лишь аустенитно-железные сплавы, в которых содержится высокий процент никеля и хрома. Иначе говоря, определить нержавеющую сталь магнитом на 100% нельзя, однако узнать ее подвид — можно.

Солевой раствор

Суть метода определения нержавеющей стали солевым раствором заключается в выявлении восприимчивости к коррозии. Крепкий солевой раствор служит хорошим провокатором коррозийного разрушения. С этой целью, подлежащее проверке изделие на сутки погружается в солевой раствор. Нержавеющая сталь, обладая высокой степенью устойчивости к подобным агрессивным средам, останется не поврежденной коррозией.

Метод среза

При помощи подручных средств осуществляется надрез. Цвет среза поможет отличить нержавеющую сталь, от сходной по цветовой гамме латуни. В случае последней, срез будет иметь желтый оттенок. В то время, как нержавейка останется светло-серой.

Определение нержавейки медным купоросом

Наждачной бумагой производится зашкуривание верхнего слоя. После чего поверхность нержавеющей стали обрабатывается раствором медного купороса. В таком случае определения нержавеющей стали, как и в случае с приведенными выше способами, нержавейка не изменит своих внешностных характеристик.

Физический метод определения нержавейки

Как проверить нержавейку физическим способом?

Метод основан на знании закона об объеме вытесняемой жидкости. Помещенная в емкость с водой нержавеющая сталь вытеснит количество воды, объемом отличающееся от того, что способен вытеснить металл. Для этого необходимо знать массу изделия, массу вытесненной жидкости и иметь под рукой таблицу данных весовых различий.

Маркировка

Маркировка указывает на свойства, характерные для данного материала. На основании этих свойств, можно понять, как определить и отличить нержавеющую сталь от обычного металла.

Теплопроводимость

У алюминия, в отличие от нержавеющей стали, она значительно выше. В связи с этим вода в емкости из алюминия закипит гораздо быстрее.

Агрессивные среды.

При контакте с щелочными и кислотными средами, поверхность нержавеющей стали останется в неизмененном виде. На поверхности алюминия выступят пятна.

Реакция с азотной кислотой

Несколько капель кислоты, вступившие в реакцию с любой углеродистой сталью вызовут образование едких паров. Нержавейка в реакцию не вступит даже поврежденной поверхностью.

Смесь перекиси водорода и 20% сульфида

Такая смесь, нанесенная на срез, вызовет видимое глазу значительное потемнение, если во взаимодействие с реагентом вступил цветной металл.

Определение нержавеющей стали с помощью искры

Как же определить нержавейку с помощью искры? А вот как:

• V (объем) углерода в содержании стали имеет прямую связь с количеством вспышек и искр;
• Оттенок искр дает информацию о структуре металла (если они светловато-белые, то скорее всего это сталь с низким содержанием углерода);
• Если искры имеют очень яркий светлый блеск, то это значит, что в составе материала имеется большое количество титана.

Чтобы провести такой тест на определение нержавейки, нужно начать процесс шлифовки материала болгаркой, а искры и вспышки уже, как сказано выше, дадут необходимую информацию.

Для проведения теста необходима угловая шлифовальная машинка (болгарка). Начните шлифовать поверхность стали и проследите за реакцией. Достаточно точно определить металл или нержавейку помогут цвет, длина и форма искр.

Отдельным пунктом стоит выделить различия пищевой нержавейки от технической. В связи с тем, что посуда из этого вида стали пользуется высоким спросом, подобные отличия являются достаточно актуальными. Поверхность пищевой нержавейки отличается высоким качеством обработки, придающей гладкость. Даже матовые поверхности визуально и на ощупь не имеют даже малейших дефектов и выступов.Как правило, в сталь такого назначения, примесей металлов добавляют количественно значительно больше. Это связанно с регулярным воздействием агрессивных сред. Перечисленные свойства и требования относятся и к изделиям медицинского назначения.

Кроме всего перечисленного, большую долю информации о стали, из которой произведено изделие, может дать маркировка.

Классификация нержавеющих сталей

Классификация нержавеющих сталей разнится в зависимости от стран, но имеет общие принципы. Маркировка нержавейки осуществляется в зависимости от химического состава, свойств и внутренней структуры готового материала. Исходя из этого сталь делят на такие типы:

1. Ферритные. Данная группа сталей характеризируется высоким содержанием хрома, обычно более 20%. Поэтому иногда этот тип называют хромистым. Такой химический состав способствует высокой устойчивости к агрессивной внешней среде. Сплавы этой группы обладают магнитными свойствами. Стали ферритной группы относительно дешевые, широко используются в промышленности, уступая лишь аустенитным.
2. Аустенитные. Группа противокоррозионных сплавов, которые отличаются высоким содержанием хрома и никеля. За счет этого они отличаются повышенной прочностью и гибкостью в сравнении с аналогами. Также легко поддаются сварке и устойчивы к коррозии. Наиболее широко используемые в промышленности. Относятся к немагнитным металлам.
3. Мартенситные. Особый тип нержавеющих сплавов. Отличается повышенной прочностью и износоустойчивостью. Не подвержены воздействию высоких температур, при этом содержат минимальную часть вредных компонентов, которые не выделяют паров при интенсивном нагреве. К этой группе относят жаропрочную коррозионностойкую сталь.
4. Комбинированные. Особый тип стали, комбинирующий свойства вышеуказанных групп. Такие инновационные стали разрабатываются индивидуально в зависимости от требуемых заказчиком свойств. На сегодняшний день выделяют аустенитно-ферритные и аустенитно-мартенситные стали.

Детали из нержавеющей стали

В свою очередь, марки нержавеющей стали аустенитной группы делятся на 4 типа:

1. А1 – сталь, содержащая в составе значительную часть серы, из-за чего более подвержена коррозии чем остальные.
2. А2 – наиболее широко используемая марка. Легко поддается сварке без потери физических свойств. Морозостойкая, но подвержена коррозии в агрессивной кислой среде.
3. А3 – производная от А2, но с добавлением стабилизирующих компонентов. Отличается повышенной устойчивостью к высокой температуре и кислой среде.
4. А4 – сплав с добавление молибдена (до 3%). Характеризуется сопротивлением кислой среде. Широко используется в судостроении.
5. А5 – схожа с маркой А4. Отличается лишь соотношением стабилизирующих компонентов. Производиться для повышенного сопротивления высоким температурам.

Виды нержавеющей стали не ограничиваются вышесказанными типами. Так как даже малейшее изменения процентного соотношения компонентов могут значительно повлиять на свойства стали.

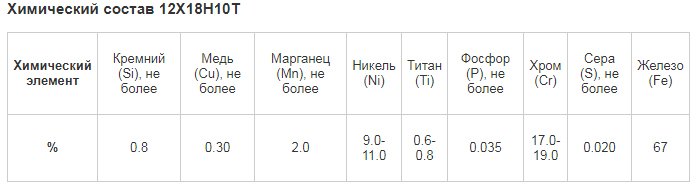

Расшифровка и состав

Нержавеющая сталь 12Х18Н10Т в своем наименовании содержит данные относительно содержания главных составляющих:

• 12 – 0,12% углерода;
• Х18 – 18% хрома;
• Н10 – 10% никеля;
• Т – титан.

Остальными компонентами являются:

• 67% — Fe;
• 2% — Mg;
• 1% — Ti;
• 0,8% — Si.

В качестве дополнительных элементов могут присутствовать S, Cu, P. Каждый компонент состава имеет свое назначение:

• хром – коррозионная стойкость;
• никель – аустенит, улучшение рабочих показателей, технологичность, стойкость к действию активных химических соединений;
• титан и кремний – феррит, исключение межкристаллической коррозии, замедление образования зерен при повышении температуры, повышение удельного веса.
