Односкатная крыша: устройство конструкции стропильной системы, инструкция как сделать, видео и фото

Двускатная крыша (разновидности стропильной системы)

Существует 3 вида двухскатных крыш:

  • наклонные стропила;
  • висячие стропила;
  • комбинированные стропила (включают в себя конструкцию из наклонных и висячих стропил).

Висячий тип стропил применяется, когда расстояние между стенами дома не превышает 10 метров и отсутствуют промежуточные конструкции-перегородки и стены. Такая крыша дает определенную нагрузку на несущие стены.

Когда расстояние между внешними стенами свыше 10 метров, используется опорная балка.

Факторы, оказывающие влияние на выбор той или иной конструкции крыши:

  • Уровень осадков в данном регионе;
  • Материальные возможности хозяина дома;
  • Применяемый кровельный материал (мягкая черепица или керамическая);
  • Использование пространства крыши в качестве жилого или нежилого помещения. Оборудование чердачного этажа или полноценного жилого пространства с комнатами или зоной отдыха;
  • Погодные условия и климат.

Специалисты по кровельным системам и архитекторы особое внимание уделяют уровню осадков в выбранной местности, обилию и плотности снегопадов (дождей). В заснеженных северных регионах не используют крыши с малым углом наклона скатов

Снег на таких крышах задерживается и может привести, как минимум, к деформации конструкции или к полному разрушению крыши и дома.

Строим беседку

Готовые на продажу конструкции

  • В принципе, односкатная и двухскатная беседка своими руками делаются почти одинаково — разница только в обустройстве крыши, а вот фундамент и каркас остаются точно такими же. Особенно это касается конструкций из деревянного бруса, ведь зачастую стояки выставляются под уклоном и обходятся вообще без всякой стропильной системы. Но такая простота не является закономерностью — можно также монтировать и более сложные варианты, которые будут представлены ниже.
  • Ещё несколько слов можно сказать о различиях в фундаменте, который может быть выбран даже не в зависимости от состояния грунта, а просто от личных предпочтений или наличия того или иного материала. В большинстве случаев отдают предпочтение столбчатому или свайно-винтовому фундаменту, но это вовсе не означает, что инструкция запрещает применение плитного или ленточного основания.

Подготовка и обустройство фундамента

Так вычисляется прямой угол

Очень часто жильцы, не искушённые в строительстве, но имеющие огромное желание попасть в эту касту, совершают ошибку при разметке периметра, а именно — не могут выставить точно прямой угол.

Неправильный четырёхугольник сам по себе не является проблемой для каркаса — это проблема для крыши, особенно если та монтируется со стропильной системой. Если двухскатные беседки (или другие строения) вообще невозможно перекрыть при таких ошибках, то односкатные будут представлять собой нечто уродливое.

Для вычисления прямого угла вам не нужно никаких специальных инструментов — для этого достаточно иметь метрическую рулетку и плотный (не растягивающийся) шнур или проволоку.

Забиваете колышек в точке B и от него, под примерным прямым углом, растягиваете два луча, причем отрезок AB должен иметь 3м, а отрезок BC — 4м длины (без допусков). Теперь между точками A и C устанавливаете расстояние 5м (5000 мм — нужно точно) и угол ABC получается 90⁰.

Столбчатый фундамент

Предположим, что вы решили установить столбчатый фундамент для беседки, тогда у вас есть два варианта — установить блоки непосредственно на грунт или сделать ямки и положить их на бетонную подушку. Второй способ гораздо удобнее и надёжнее — вам не придётся нивелировать почву, чтобы вывести все блоки на один уровень. Здесь в ямку засыпается песочная подушка и заливается бетон или обычный цементно-песочный раствор, который можно добавлять и убавлять по мере надобности для выставления уровня.

Расстояние между столбиками по максимуму не должно превышать 1,5-2м, а для минимума ограничений нет. Учитывая это требование, вам, скорее всего, придётся укладывать блоки и в центре периметра, как это и сделано на фото, чтобы позднее на них легли лаги (обрешётка для пола). На фундамент, под обвязку, уставите отсечную гидроизоляцию, с которой превосходно справится рубероид в два слоя.

Беседка с односкатной крышей

Каркас и крыша

Обвязка и стойки каркаса

Обвязка делается из квадратного бруса, желательное сечение не менее 150×150 мм, который после укладки скрепляется изнутри металлическими уголками и после этого диагонали проверяются ещё раз. Когда вы убедитесь в правильности фигуры закрепите брус к блокам анкерными дюбелями, но перед этим для шляпки болта сделайте потай, чтобы она скрылась под поверхностью.

Упрощённый вариант односкатной крыши

Стойки делаете из аналогичного бруса и тоже закрепляете их металлическими уголками, но угловые профили нужно выставить точно по уровню, поэтому их дополнительно фиксируют временными растяжками из реек (это видно на фотографии).

Здесь вам нужно решать, будете ли вы выставлять стойки под уклоном для крыши или сделаете их одинакового размера, чтобы сверху установить стропильную систему. Если вы выбираете первый вариант, то вам нужно будет сделать обрешетку для кровельного материала, типа такой, как вы видите на верхней фотографии.

Стропильная система односкатной крыши

Беседки с большими размерами, безусловно, лучше перекрывать по стропильной системе, конструкцию которой вы видите на верхних зарисовках — цена на материалы, конечно, увеличится, так как их будет больше, зато улучшится и качество крыши беседки.

В таких случаях все стояки делаются одного размера, и на них монтируется верхняя обвязка. Сначала горизонтальный брус крепится на угловые стойки, как наиболее точно выведенные, а потом к нему прикручиваются промежуточные вертикали — все крепления осуществляются при помощи металлических уголков и саморезов.

Правила конструирования односкатных крыш

Чтобы крыша с одним скатом была практичной, безопасной и органично завершала строение, нужно учесть несколько особенностей конструирования.

  1. Оптимальная ширина односкатной крыши для одноэтажного каркасного дома — 6 м. Если эта величина достигает 16 м, то или стропильная система потребует усиления, или в доме нужно будет установить дополнительные перегородки, опоры.
  2. Угол наклона крыши — может колебаться в пределах 20-40 градусов, но чем выше снеговая нагрузка в регионе, тем угол ската должен быть больше.
  3. Парусность — чтобы снизить риски сноса кровли при сильных порывах ветра, скат ориентируют по наветренной стороне. При необходимости по высокому краю крыши крепят специальный бортик, разрезающий потоки воздуха и уменьшающий их силу.

На этапе конструирования также продумывают систему водоотведения. Помимо уклона, это водосточные трубы, желоба, воронки.

Двухскатная крыша

Самый популярный вариант, классическая форма крыши. Стропила опираются на стены и сходятся в верхней точке треугольника (в коньке). При монтаже можно использовать разные материалы – есть возможность сэкономить.

Часто такой вид скатной крыши применяется на одно-, двух-, трехэтажных жилых домах, дачах. Верхний этаж можно эксплуатировать как жилой (несмотря на то, что пространство в высоту несколько «урезано» из-за свесов крыши).

Вариант идеально подходит для регионов с частыми осадками (снег, дождь не остаются на крыше, стекают вниз, продлевая срок службы кровли). Уклоны скатов могут быть созданы под разным углом: чем больше осадков, тем круче должен быть наклон.

Установка стропил для двухскатной крыши своими руками

Когда все подготовительные работы и расчеты выполнены, и закуплены нужные материалы, начинают непосредственно монтаж стропильной системы двухскатной крыши. Он состоит из нескольких этапов.

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

  • симметрично по центру;
  • со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

  • Анкера, которые незаменимы для монолитных материалов.
  • Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
  • Скобы.
  • Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
  • Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

  • Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
  • Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми.

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

  • мягкая кровля укладывается на сплошную обрешетку без зазоров;
  • для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
  • шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

Односкатная крыша – основные нюансы возведения

Крыши с одним скатом используются в основном при строительстве хозяйственных построек: гаражей, сараев, бытовых сооружений. Достоинствами односкатной крыши является простота расчетов, несложный монтаж, небольшие затраты материалов, устойчивость к ветровым нагрузкам, возможность самостоятельного возведения, ремонтопригодность.

Конструкция односкатной крыши включает в себя два мауэрлата и стропильные ноги. Если пролеты большие, то необходимо добавить дополнительные элементы, увеличивающие несущую способность кровли, которые укрепляют стропильную систему: подкосы, стойки, схватки, прогоны, лежни.

При расчетах сечения для возведения односкатной крыши в частном доме нужно учитывать вес кровли, ветровую и снеговую нагрузку. По среднестатистическим показателям следует придерживаться следующих рекомендаций:

  • При длине пролета меньше 4,5 метров используем цельные стропилины, изготовленные из бревен диаметром 120-180 мм и вытесанных из них досок , бруса сечением 100х100 мм.
  • Если длина пролета находится в пределах от 4 до 6 метров, для стропил используем бревна диаметром 180-200 мм и вытесанные пластины, а брус сечением 150х150 мм. Иногда можно обойтись стандартной шестиметровой длиной бруса. При значительном угле наклона и длине пролета около 6 метров стыкуем стропильные ноги по длине. В качестве дополнительного крепления используем подкосы.
  • Если пролеты превышают 6 метров, делаем промежуточные стойки, на которые будет ложиться нагрузка, таким образом, меньше будет провисать балка. Расчет в этом случае выполняем, учитывая промежуточные опоры. Для стропил берем материал такого же сечения, что и для пролетов до 6 метров. В этом случае выполняем наращивание стропил по длине.

Рекомендуются следующие параметры бруса: для мауэрлата со стороной 180-200 мм, для опор сечением 80х80 см.

Расстояние между стропилами зависит от нагрузки на крышу, наличие мансардных окон, используемого теплоизолятора. Скат, на который будет опираться стропилина, делим на равные части, чтоб между стропилами был одинаковый шаг. Чем больше длина пролетов, тем меньше делаем шаг между стропилами. Для утеплителя рекомендованы следующие значения шага:

  • минвата – 58 см;
  • экструдированный пенополистирол и пенопласт – 60 см;
  • для пенополиуретан шаг не важен.

Угол наклона ската крыши зависит от материала кровли. Чем выше угол наклона, тем меньшая вероятность протечек. Для битумной черепицы оптимальным углом наклона будет 20-45 градусов, керамической — 30-45 градусов, для металлической – 20-45 градусов, для шифера – 6-27 градусов, для оцинкованных листов – от 14 градусов.

Какими инструментами и дополнительными материалами запастись

Для сборки надежной, долговечной и безопасной конструкции экономить на материалах не стоит. Выбирать нужно только высококачественную продукцию:

  • Брус. Лучше всего подойдут материалы из хвойных пород либо лиственницы. Оптимальная толщина 10×10 см, но следует учитывать вес утеплителя, размеры перекрытия и структуру кровельного материала.
  • Брусья для стропил – выберете оптимальное сечение 5×15 см.
  • Обрешётка. Здесь необязательно использовать высококачественные и дорогие материалы. Вполне достаточно, чтоб на выбранном изделии не было заметно плесени и пятнышек гнили. Примерное сечение – 5×5 см.
  • Материал для изоляции (гидро-, тепло- и пароизоляции).
  • Элементы крепежа.
  • Материал для перекрытия.

Запаситесь необходимым инструментарием, чтобы не прерывать процесс монтажа:

  • Строительным степлером;
  • Разметочным шнуром;
  • Плоскогубцами;
  • Шуруповертом;
  • Строительным уровнем;
  • Молотком;
  • Ручной ножовкой или электролобзиком.

Позаботьтесь о том, чтобы у вас всегда была под рукой удобная и надежная лестница, а в кармане у строителя должен всегда быть маркер или карандаш для проведения необходимых разметок.

Выбор материала

Зачастую гараж с навесом возводят из бруса или оцилиндрованного бревна. При выборе в пользу деревянных материалов обязательно помните о надежной защите древесины от отрицательного влияния влажности, гниения и размножения вредоносных насекомых. Строительное дерево необходимо обрабатывать специальными антисептиками и средствами, защищающими от пожара.

В качестве опор также можно использовать металлические трубы, которые отличаются высоким уровнем надежности и прочности. На их поверхности часто образовывается коррозия, что может стать серьезной проблемой. Чтобы предотвратить это, надо зачистить материал, обработать его растворителем, покрыть грунтовкой и покрасить. Из какого бы материала ни были сделаны опоры для укрытия, для безопасности участок под постройку надо забетонировать и выполнить на нем монтаж плитки. Чем больше масса постройки, тем глубже делается фундамент.

Кровлю навеса делают из поликарбоната, профлиста, деревянных досок, рубероида или черепицы. Для временной защиты транспортного средства можно применять тент, закрепляемый на металлическом каркасе. Последний может быть как стационарным, так и разборным; второй вариант позволяет при необходимости даже транспортировать такой навес.

Часто строительство гаража осуществляется при помощи блоков газобетона. Это экологически чистый материал, который ко всему еще и обходится дешево. Также его преимуществами являются паропроницаемость и морозоустойчивость.

Односкатная крыша своими руками — чертежи и фото

Односкатная кровля может иметь различное исполнение. В зависимости от угла наклона принято выделять:

1. Плоские. Формируемая плоскость образуется с горизонтом угол не более 5 градусов;

2. Малоуклонные. Их угол с горизонталью находится в интервале 5 – 10 градусов;

3. Крутоуклонные. У таких конструкций скат образует с горизонтальной поверхностью угол более 30 градусов.

Два первых вида предъявляют повышенные требования к процессу устройства. Должна быть качественная изоляция поверхности и предусмотрен отводы воды.

Учитывая, что наклон ската сравнительно небольшой, снег на такой кровле сначала хорошо задерживается, формируя толстый слой, а затем начинает таять снизу. Тепло для этой цели генерирует сам дом.

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

  1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
  2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
  3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

  • 3 м – 40 на 150 мм;
  • 4 м – 50 на 150 мм;
  • 5 м – 50 на 175 мм;
  • 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

  • С зарубкой;
  • без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

  1. На скобы (для деревянных построек);
  2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

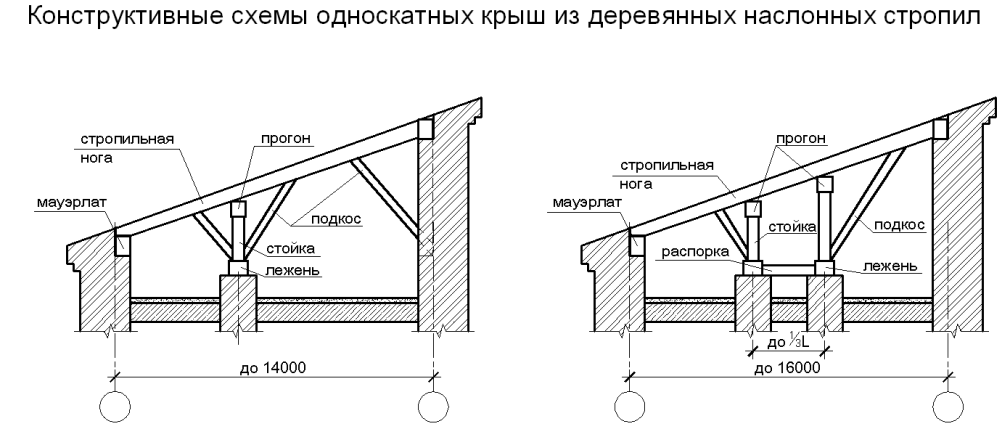

Особенности конструкции односкатной крыши

Техническое определение односкатной крыши полноценно отражает суть устройства. В ее составе есть лишь одна скатная плоскость, сформированная самобытной стропильной системой. Оба края стропильных ног имеют под собой надежную опору, потому безоговорочно относятся к разряду наслонных.

Элементы системы укладываются отдельно, устанавливаются на разные по высоте стенки, с которыми соединяются через мауэрлат. Последний из указанных составляющих крыши не похож на стандартную деревянную раму. Его роль играют два бруса, уложенных параллельно на каменные стены, аналогично расположенные бревна сруба или противоположные стороны обвязки каркасных построек.

Иногда, чтобы не запутаться в терминологии, вышележащий отрезок мауэрлата называют коньковым брусом. Однако коньковый перелом он не формирует, а работает как опора.

Функция опор для устройства крыши с одним скатом выполняется:

  • Непосредственно кирпичными, пенобетонными и деревянными несущими конструкциями.
  • Рядом опорных столбов, предназначенных или непредназначенных для последующей обшивки.

Конструктивная простота не мешает односкатным сооружениям включать внушительное количество разновидностей и подкатегорий. По аналогии с прочими скатными собратьями они могут быть утепленными и холодными. Односкатные крыши строят с чердаком или без него.

В чистом виде чердачные варианты встречаются нечасто, т.к. противопожарными нормами запрещено устраивать чердак ниже 1,6 м. Конструкции с одним скатом в основном пологие: наиболее распространенные величины уклона варьируют от 5º до 15º.

Чердак при таких пропорциях может быть устроен только в случае, если между кровельной системой и потолочным перекрытием будет устроена жилая полумансарда или подобное помещение для хозяйственных нужд.

Односкатные крыши сооружаются:

  • Над пристроенными к основному зданию террасами, банями, входными крыльцовыми группами, гаражами и др.
  • Над отдельно стоящими бытовыми и жилыми строениями.

В сфере оснащения крышами пристроек односкатные представляют максимально приемлемое техническое решение, исключающее вероятность накопления снежного мешка. В случае архитектурной необходимости альтернативой им могут послужить вальмовые конструкции. Они привлекают интересной формой, но разочаровывают увеличенными затратами и более сложной технологией сооружения.

Благодаря разнице в высоте опорных стенок отвод осадков со ската происходит самопроизвольно. Это значит, что в организации внутреннего стока нет нужды. Чаще всего к низкой стороне односкатной крыши крепится водосточный желоб, превосходно справляющийся с задачами водоотведения в летний и демисезонный период. Зимой на пологих скатах может скапливаться снег. Залежи осадков удаляют по правилам очищения плоских крыш.

Уклон односкатной крыши может быть обеспечен:

  • Традиционно разными по высоте стенами или рядами опорных столбов.
  • Половинчатыми фермами заводского или собственноручного производства, установленными на стены или ряды столбов равной высоты.
  • Прикрепленными к стене основного здания опорными конструкциями, расположенными выше уровня противоположной стены пристройки.

В качестве кровельного покрытия односкатных крыш используются преимущественно рулонные мягкие материалы, профлист, кровельная жесть, металлочерепица. Если требует архитектурный облик усадьбы, применяются пластик, сланцевая плитка, керамическая или цементно-песчаная черепица.

Заметим, что монтаж штучной кровли производится только при значении угла наклона, допущенного производителями материала. Незначительные по крутизне конструкции с одним скатом не покрывают дранкой, соломой, тростником из-за возможности быстрого загнивания.

Подготовка к монтажу

Односкатные крыши можно возводить как на отдельно стоящем гараже так и над пристроенным к дому. Основанием может являться не только стены разной высоты, но и одинаковые по высоте. Одним из признаком односкатной крыши считается опора под двумя краями стропилы. Такая стропильная система по научному называется «наслонная».

Как определить угол наклона

Чтобы с односкатной крыши свободно сходила дождевая вода и талый снег, необходимо правильно подобрать угол наклона ската.

При выборе угла руководствуются несколькими факторами:

  1. Климатические условия. Для региона в котором выпадает много снега не рационально возводить пологие, с углом 5 — 7º, конструкции. Хотя для областей с небольшим количеством осадков и сильными ветрами это подходящий вариант. Уклон 20 — 25º не подойдет для региона с частыми ветровыми нагрузками, а для областей с частыми осадками подходит.
  2. Кровельный материал. Для уклона 8 — 10º используют рулонную кровлю, которую укладывают в два слоя. Угол 15 — 20º рациональным решением будет использовать металлический лист, шифер. Для ската 25º и более можно использовать профнастил, металлочерепицу.
  3. Ландшафт. Гараж с односкатной крышей должен вписываться в общий архитектурный ансамбль. Желательно чтобы кровельный материал был одного цвета с крышей дома.

Угол наклона важный параметр, который необходимо определить на этапе проектирования. В этом случае можно решить, делать стены одного уровня или разные.

Длина свесов

При проектирование надо обязательно определиться с размером свесов, которые будут защищать стены от дождя. Длина свеса напрямую зависит от материала из которого выполнено строение:

  • кирпич или бетонные блоки — 30 — 40 см;
  • сруб — 50 — 60 см;
  • каркас обшитый металлом — 10 — 20 см.

Если нужно сделать навес над входом или одной из боковых стен свесы можно увеличивать.

Длина стропил

Длина стропил зависит от размера гаража:

  1. Пролет 4 — 5 м — стропила укладываются на мауэрлат и закрепляются без дополнительных элементов.
  2. 5 — 6 м. — для предотвращения провисания или кручения бруса, используются дополнительные упоры.
  3. Пролет больше 6 м. — требуется установка вертикальной опоры, это может быть дополнительная перегородка.

Для гаража, размер которого является стандартным — 3,5 м × 5,2 м, подойдет первый или второй пункты. Так если скат будет поперек гаража, дополнительное усиление не потребуется. Для ската который будет идти вдоль длинных стен придется делать опоры.

Устройство односкатной крыши: расчет количества материалов

Определить сколько именно нужно тех или иных материалов для монтажа кровельной конструкции может быть достаточно сложно. Поэтому данный вопрос можно доверить опытным специалистам или же как минимум воспользоваться одним из специальных строительных калькуляторов. Последние в большом количестве можно найти в интернете на специализированных ресурсах, так что с этим проблем быть не должно.

Если речь идет о брусе, его количество и сечение зависят от параметров ската. Длина стропил односкатной крыши определяет высоту и длину бруса, а расстояние между стропильными ногами должно быть в пределах 0,6-1 м. Чем тоньше брус, тем ближе друг к другу нужно устанавливать стропила.
