Изготавливаем мотоблок из бензопилы Дружба

По мнению дачников, уже испробовавших все прелести самодельных мотоблоков из бензопилы, собранных своими руками, Дружба показывает лучший результат после реконструкции. Процесс сборки, в зависимости от используемого чертежа, может меняться, но общие этапы сборки состоят из следующих шагов:

  1. Рама проектируется согласно чертежу.
  2. Устанавливаем специальный фланец на главный вал, посредством которого вал будет крепиться к основной конструкции мотоблока из бензопилы.
  3. На рынке подержанных деталей приобретаем звездочки от автомобиля УАЗ. С их помощью будет создаваться зазор между поверхностью земли и редукторным мостом.
  4. Берем подшипники диаметром 30 миллиметров. Крепим их к основному мосту.
  5. Редуктор, оснащенный коробкой передач, собирается из мотоциклетного двигателя.
  6. Фрезы и колеса самодельного культиватора устанавливаются на стальную трубу необходимого диаметра.

В качестве управляющего элемента конструкции используются следующие приспособления:

  1. Самодельное, сделанное их металлической трубы.
  2. Руль от мотоцикла.

Это интересно: как сделать тележку для мотоблока.


Мотоблок из бензопилы поможет вам сэкономить денежные средства

Снегоуборщик

Самоделка простая, ее несложно сделать своими руками. Вначале изготавливают раму, которую сваривают из труб 3-4-сантиметрового диаметра. Ее форма — П-образная, с 2 дополнительными поперечинами, расположенными в задней части рамы на расстоянии 20 см одна от другой.

Продольные элементы рамы служат для перемещения снегоуборщика, являясь полозьями. Их концы делают косыми, отверстия заваривают, чтобы избежать забивки снегом. Поперечины нужны для размещения силового агрегата.

Мотор от бензопилы освобождают от рамы и переделывают:

  • снимают приводную звездочку;
  • устанавливают на ее место небольшую звездочку, которая используется как приводная в мотоциклах «Восход», «Минск».

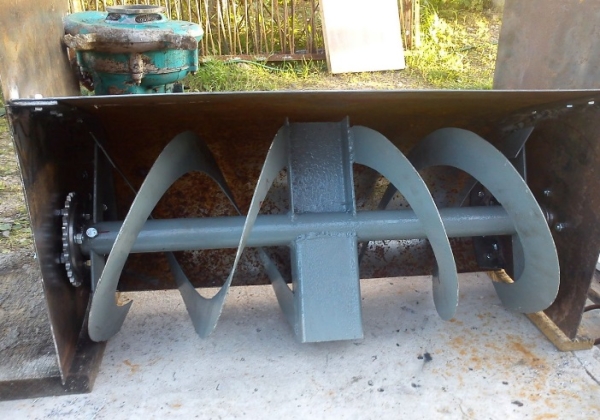

Изготовление шнека самодельного снегоуборщика:

  1. Для вала применяют 80-85-сантиметровый отрезок трубы того же диаметра, что и для рамы. В центре по сторонам приваривают 2 пластины длиной 13 см и шириной 15 см. Они нужны для выброса снега.
  2. Из листового металла толщиной 2-3 мм вырезают 4 круга диаметром 30 см. Удаляют внутренние части — диски диаметром 22-23 см. Оставшиеся круговые элементы разрезают в одном месте и растягивают, придавая им форму пружин.
  3. Каждую пару пружин располагают симметрично валу, приваривают одним концом к разным сторонам центральных пластин на их концевых участках. Другие концы — к валу через металлические распорки. Направление витков — к центру вала. Длина шнековой части — 70 см.
  4. Изготавливают металлический корпус из листового металла для размещения шнека. Он состоит из 2 вертикальных боковин, у которых нижняя и передняя кромки прямые, задняя выполнена по окружности. Последнюю перекрывают листом металла. Размеры корпуса должны обеспечивать свободное размещение внутри шнека. Величина зазора — 5-7 см.
  5. Шнек вставляют в отверстия на боковинах. Концы размещают в подшипниках, привариваемых к последним снаружи. С одной стороны вала крепят ведомую звездочку от тех же мотоциклов.

Для изготовления снегоотвода используют отрезок (10 см) алюминиевой трубы и короб, который сваривают из листового металла. Первый закрепляют в отверстии, которое устраивают по центру крышки корпуса примерно посередине ее ширины. К отрезку крепят болтами короб.

Корпус, в котором установлен шнек, размещают в передней части рамы. Приваривают боковины к продольным трубам. На поперечинах рамы закрепляют мотор, располагая ведущую звездочку и ведомую, установленную на конце вала шнека, в одной плоскости. Звездочки снабжают цепью, не забывая устроить механизм натяжения (дополнительная звездочка, крепящаяся болтом к боковине корпуса шнека).

Для управления агрегатом устраивают трубчатую ручку, выводят на нее рычаг, регулирующий подачу топлива в двигатель.

Описание мотоблока с двигателем от бензопилы

Итак, у нас есть бензопила, которая используется не так уж часто или вовсе валяется без дела. В таком случае, сделав некоторые расчеты и подготовив нужные материалы, наша пила превращается в отличный мотоблок. Принцип сборки самодельной сельскохозяйственной техники, в зависимости от марки производителя, может меняться, но общие принципы заключаются в следующем:

  1. Самым важным шагом считается подготовка чертежа, руководствуясь которым, вы соберете требуемую конструкцию. Чертежи и схемы мотоблока из бензопилы своими руками можно составить как самому, так и скачав готовые расчеты из интернета. Найти их не составит никакого труда, достаточно вбить запрос в поисковик и подобрать понравившийся вариант сборки.
  2. Чертежи найдены, а значит, пора собирать раму для нашего мотокультиватора.
  3. Как только рама готова, к ней крепится мотор пилы и ее бензобак.
  4. В последнюю очередь устанавливаются дополнительные элементы системы, отвечающие за управляемость и прочий функционал.

Обратите внимание! В качестве мотора подойдет не только мотор от бензопилы, но и двигатель, снятый с мотоцикла или мопеда. В данном видео рассмотрим мотокультиватор из бензопилы дружба:

В данном видео рассмотрим мотокультиватор из бензопилы дружба:

Для реализации идеи подготовьте следующие материалы:

  1. Мотор от любой имеющейся бензопилы. Лучше всего для этого подходит пила Дружба и Урал.
  2. Руль, снятый с мопеда или мотоцикла.
  3. Сварочный аппарат.
  4. Трубы и листы металла, в количестве необходимом для сборки каркаса мотоблока.
  5. Колеса от нерабочей техники.
  6. Трансмиссия.

Подготовив все элементы конструкции и собрав их в соответствии с чертежом, вы получите устройство со следующими характеристиками:

  1. Мощное. Некоторые самодельные конструкции имеют мощность в 9 лошадиных сил.
  2. Легкое.
  3. Малогабаритное.
  4. Моторы, используемые в бензопилах, обладают большим запасом прочности, что позволяет работать на самодельной установке продолжительное время.
  5. Экономное.

В качестве примера для сборки рассмотрим 2 варианта двигателей, снятых с бензопил Дружба и Урал. Они считаются наиболее подходящими для нашей затеи, и вот почему.

Дружба

Бензопила дружба имеет следующие характеристики:

  1. Мотор мощностью в 3,5 лошадиных силы.
  2. Масса – 7 килограмм.
  3. Объем бензобака – 0,55 литра.
  4. Объем масляного бачка – 0,26 литра.

Для сборки рекомендуется использовать модель Дружба 4-го поколения.

Продукция, выпускаемая под торговой маркой Урал, имеет отличные от Дружбы характеристики. Различия заключаются в следующих деталях:

  1. Мощность Урала выше, чем Дружбы, и составляет 5 лошадиных силы.
  2. Двигатель во время работы вырабатывает много копоти.
  3. Редуктор, установленный на пилу, имеет свойство время от времени клинить.
  4. Мелкие соринки, попадая в двигатель пилы Урал, сгорают, не причиняя ему особых повреждений.

Как вы видите, каждая модель имеет свои плюсы и минусы. Делать мотоблок из мотора бензопилы Урал или конструировать самодельный мотоблок из деталей бензопилы Дружба – решать только вам.

Мотоблок из бензопилы дружба с собственными руками

Читайте:

При создании моторного блока из цепной пилы марки «Дружба» необходимо применять исключительно слесарные навыки. В этом случае поворот работы не требуется. Обычный скоростной режим созданного устройства на первой передаче будет равняться 2,5 километрам в час. В то же время мощность двигателя равна четырем лошадиным силам. Для измельчения почвы этих показателей достаточно.

По своей сути структурный компонент мотоблока максимально прост и доступен

На главном валу осторожно установлен фланец RU-32. Это позволяет беспрепятственное крепление редукторов мостового типа

Его можно взять с моста Оаз. Там диаметр рассматриваемого элемента составляет приблизительно тридцать миллиметров. Чтобы увеличить общее расстояние от земли до зубчатого моста, необходимо применять двухрядную цепь вместе с двумя звездочками от автомобиля ВАЗ. Увеличьте расстояние до земли на полные пятнадцать сантиметров, чтобы обеспечить звездное время.

Подшипники типа корпуса должны быть прикреплены к главному мосту. Прямые подшипники снабжены внутренним диаметром тридцати миллиметров. В роли коробки передач, а также редуктора находится мопедный двигатель марки «Карпаты». В этом случае активно используется центробежное штатное расписание. Китайские модели мопедов «Дельта» идеально подходят для своих цепей и звездочек для установки на мотор-блоке.

Стальная труба монтируется на колесной оси или резаке.

Полностью готовый рабочий процесс позволит вам наслаждаться созданным шедевром.

Основными преимуществами самомонтируемого мотоблока являются:

1. Полное отсутствие требований к смазочным материалам;

2. Полное отсутствие требования к горючим материалам;

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

  • одногусеничная (2 лыжи спереди, 1 гусеница сзади);
  • двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

  1. Двигатель.
  2. Система питания.
  3. Система впрыска масла.
  4. Трансмиссия.
  5. Ходовая часть.
  6. Рулевое управление.
  7. Корпус.
  8. Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

Преимущества модели:

  • способность работать при низких температурах;
  • высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Самодельный мотоблок: выбирает силовую установку

Центральный вопрос, разрешить который придется всем, кто решился на изготовление подобной самоделки, будет касаться его двигательной части. Именно от нее будет зависеть, «потянет» будущий мотоблок возложенные на него нагрузки или нет.

В данном случае вариантов может быть несколько:

  • старый двигатель от мотоцикла, мопеда, мотороллера или даже автомобиля, который не всегда есть под рукой в исправном состоянии, а покупка нового может потянуть колоссальные капиталовложения;
  • мотор от профессиональных триммеров;
  • двигательный компонент от производительных бензопил.

Каждый из них может стать хорошей основой мотоблоку, но самым известным способом считается тот, который основан на использовании бензопилы.

Безоговорочными достоинствами этого метода считают:

  • высокую мощность, достигающая в некоторых моделях до 10 л.с.;
  • легкость – небольшой вес не утяжелит мотоблок и добавит ему маневренность;
  • компактные габариты – небольшой мотор не нуждается в усиленной раме, что сокращает материальные затраты на ее производство;
  • экономное потребление горюче-смазочных материалов;
  • выносливость, которая определяется готовностью к многочасовым нагрузкам.

При правильном подборе силовой установки для самодельного мотоблока он функционирует не хуже своих заводских аналогов.

Делаем мотоблок из бензопилы своими руками

По оценке владельцев земельных участков, уже испытавших все особенности кустарной мототехники из бензиновой пилы, собранной собственными руками, «Дружба» демонстрирует превосходнейший результат после модернизации. При грамотном выборе силовой установки для самодельного агрегата он работает не хуже своих промышленных прототипов.

Абсолютными плюсами данного устройства считаются:

  • большая мощность, достигающая в отдельных образцах до 4 лошадиных сил;
  • легкость – незначительная масса не утяжелит агрегат и прибавит ему мобильности;
  • малогабаритный размер – маленький двигатель не требует усиления рамы, что снижает финансовые расходы на ее изготовление;
  • бережливый расход горючего и смазочных материалов;
  • работоспособность, которая обусловливается готовностью к продолжительным нагрузкам;
  • возможность употребления всевозможных горюче-смазочных материалов;
  • функционирование в абсолютно автономном режиме;
  • применимость для различных видов работ.

Процедура сборки зависит от применяемого чертежа и может изменяться, но основные моменты сборки включают в себя следующие мероприятия. Рама собирается в соответствии с чертежом.

Процесс работы организован так:

  • берем металлическую трубу с сечением не менее 20 мм и сгибаем таким образом, чтобы общий облик был похож на 2 лонжерона, конец которых устремлен кверху;
  • в задней области лонжерона приваривается руль от мотоцикла;
  • укрепляем основание поперечинами;
  • к задним изгибам лонжеронов электросваркой привариваем опорную платформу под аккумуляторную батарею.

Далее работа продолжается по следующим пунктам.

  1. Теперь монтируем специализированный фланец, при помощи которого вал будет фиксироваться к основной конструкции агрегата из бензиновой пилы.
  2. На рынке бывших в употреблении деталей покупаем звездочки от автомашины УАЗ. Посредством их будет формироваться клиренс (дорожный просвет) между плоскостью земли и соединительной колесной балкой.
  3. Берем подшипники с 30-миллиметровым диаметром. Фиксируем их к главному мосту.
  4. Редуктор, оборудованный коробкой скоростей, собирается из двигателя от мотоцикла.
  5. Колеса и фрезы кустарного мотокультиватора инсталлируются на металлическую трубу, требуемого диаметра.
  6. Ввиду того что скорость у мотоблока небольшая, требуется система охлаждения принудительного типа. Самое простое решение – это монтаж вентилятора. А чтобы воздушный поток был устремлен на цилиндр, применяется предохраняющее покрытие. Им может стать старый мотоциклетный бензобак.

После завершения сборочных работ в обязательном порядке испытайте оснащение, совершая это с предельной осмотрительностью.

Не забывайте инсталлировать утяжелитель во фронтальной части агрегата, накрепко закрепив его на корпусе. Это даст возможность самодельной сельхозтехнике удерживать центр инерции. Если элемент зафиксировать неустойчиво, во процессе работы мотоблок будет ходить ходуном, что приведет к выходу из строя мотора.

Пошаговая инструкция для изготовления снегохода из бензопилы «Дружба»

Как уже неоднократно сказано процесс изготовления зависит от выбранного варианта конструкции, чертежа. Есть сложные схемы, но существует один довольно простой вариант с использованием в качестве основы конструкции обычного снегоката. Он подкупает тем, что уже имеется готовая несущая база основания, рулевое управление и вполне удобное сидячее место. Задача состоит в том, чтобы усилить боковые лыжи, а также закрепить на раме двигатель, передаточный механизм и гусеницу.

Поэтапная инструкция сборки:

  1. В первую очередь необходимо усилить боковые лыжи. Это можно сделать, приварив к ним профиль или трубы. К ним же крепятся опорные подшипники переднего и заднего натяжных валов. Размер усилительного основания зависит от диаметра переднего вала. Для обеспечения наилучшего сцепления нижняя часть вала должна быть на одном уровне с лыжами.
  2. Следующий этап — изготовление каркаса крепления гусеницы. Он выполняется из уголка и профильной трубы размером 30х30 мм. Длина каркаса берется с расчетом размеров рамы для крепления двигателя с бензобаком в задней части снегоката. Ширина в пределах ширины снегоката.
  3. Натяжение гусеницы производится при помощи валов. Работает по принципу натяжения цепи в бензопиле. Натяжной вал перемещается при помощи болта, который в свою очередь фиксируется на раме. В качестве натяжных валов можно использовать бескамерные колеса от ручных тележек, катки от сельскохозяйственной техники или изготовить их вручную вырезав из пластика. Также необходимо установить опорные ролики для гусеницы, только уже без натяжного механизма. Изготавливаются они так же как и натяжные. Для обеспечения необходимого зазора и предотвращения смещения роликов на ось устанавливаются вставочные втулки.
  4. Гусеница изготавливается из транспортерной ленты толщиной не менее 3 мм. На натяжные валы по центру монтируются зубчатые колеса от снегохода «Буран». Лента разрезается на две части и располагается по краям. Между кусками оставляется расстояние соразмерное ширине зубчатых колес. Траки для сцепки можно изготовить из половинок пластиковой водопроводной трубы или профиля из алюминия. Толщина траков рекомендуется более 5 мм. Крепятся траки на болты или клепки. Зазор между траками должен соответствовать шагу зубчатых колес от «Бурана».
  5. На задней части пока еще снегоката монтируется площадка с двигателем. На ней также устанавливается бензобак. На ведущий вал монтируется приводная звездочка, в свою очередь на двигатель тоже устанавливается звездочка. Передача усилия передается приводной цепью. Для обеспечения натяжения цепи рама с двигателем должны быть подвижной, звездочки должны находиться на одном уровне.
  6. После закрепления основных частей для обеспечения безопасности при эксплуатации, движущиеся части снегохода закрывают защитными кожухами из металла или пластика.

Снегоуборщик из бензопилы Урал своими руками

Если хорошо посмотреть на конструкцию любого снегоуборщика, то сложного там ничего нет, а значит его можно изготовить и самому, имея в хозяйстве лишь необходимые материалы и инструменты. Понадобится также и силовая установка. Многие умельцы смогли в качестве движителя для самодельного уборщика приспособить двигатель от советской бензопилы «Урал».

Достоинства и недостатки

Пару положительных моментов самодельном снегоуборщике, сделанным из бензопилы «Урал»:

  • Стоимость изготовления такого агрегата обойдется в разы дешевле, чем приобретение заводской модели снегоуборщика, даже если придется покупать б/у бензопилу;
  • Производительность снегоуборщика с двигателем от бензопилы «Урал» не особо будет уступать данному показателю заводской модели;
  • Практически все остальные элементы снегоуборщика изготавливаются из подручных материалов – отрезков труб, листов и отрезков тонкого железа.

Основным недостатком, которым обладает самодельный снегоуборщик на базе бензопилы, и из-за чего он уступает заводским моделям, да и то не всем – это отсутствие механизма, обеспечивающего самоходное движение этого снегоуборщика, его приходится толкать перед собой, что не особо легко.

Но в целом, самодельный агрегат достоин внимания, поскольку может значительно сэкономить денежки и облегчить уборку снега.

Фото самодельного снегоуборщика из бензопилы Урал

Мотоблок своими руками, из бензопилы описание, фото, видео

Среди домашних мастеров большой популярностью пользуется бензопила. Ее можно использовать как универсальный привод чтобы сделать мотоблок своими руками из бензопилы. Солидная мощность и небольшой вес хорошо сочетается с ее компактными размерам. Благодаря этому бензопилу можно агрегатировать с велосипедом, лебедкой, льдобуром, пилорамой и мотоблоком.

Каждый может изготовить своими руками интересные самодельные конструкции из бензопилы. Для этого понадобится знание основ черчения и конструирования, поскольку главными условиями нормальной работы агрегата, является качество сборки и точность всех размеров.

Как сделать мотоблок своими руками из бензопилы

Рассмотрим вариант конструкции по созданию мотоблока из бензопилы. Для небольших участков приобретение мотоблоков во многом неоправданно. Ведь, кроме самого мотоблока, необходимо приобрести множество запчастей и дополнительных приспособлений. Также они довольно требовательны к горюче-смазочным материалам. Но поскольку мотоблок намного облегчает труд на приусадебном участке, чтобы выйти из этой ситуации, можно сделать самодельный мотоблок из бензопилы.

Раму изготавливаем в виде куба, используя уголки 32х32. Двигатель прикрепляется на поперечные уголки верхней части каркаса. Немного ниже, на кронштейнах устанавливается топливный бак. Опоры промежуточного вала устанавливают на передних вертикальных стойках. Чтобы прикрепить подшипники ходового вала, нужно опоры присоединить к продольным уголкам.

В результате получаем мотоблок, центр тяжести которого находится над опорной поверхностью колеса. В передней части рамы, по необходимости, используется металлический груз. Ручное управления можно изготовить в виде перекладины из труб, диаметр которых 30 мм. Отличным материалом для изготовления колес, будет обрезиненный каток.

В самодельном мотоблоке используются две звездочки: ведущая звездочка и на промежуточном вале. В зависимости от используемых агрегатов и условий эксплуатации, необходимо подобрать передаточное отношение между промежуточным и ходовым валом.

Мотоблок из бензопилы дружба своими руками

Главной целью в создании мотоблока было использование в основе бензопилы «Дружба». При этом обойтись только слесарными работами, не прибегая к токарным. Скорость мотоблока на первой передаче составит 2,5 км/час, при мощности двигателя в 4 л.с. Этого вполне достаточно для фрезеровки почвы, окучивании картошки и копании картошки лапой.

Конструкция мотоблока довольно проста. Стальной воротниковый фланец РУ-32 насаживается на главный вал, чтобы прикрутить звезду «мостового редуктора». Вал «мостового редуктора» взят от моста УАЗа, диаметр которого 30 мм. Чтобы увеличить расстояние от моста редуктора до земли, используется двурядная цепь и две звезды от автомобиля ВАЗ. Звезды типа ГРМ, за счет маленького диаметра увеличит расстояние на 15 см до земли.

На главный мост устанавливаем корпусный подшипник, с внутренним диаметром 30 мм. Коробкой передач и редуктором выступает мотор от мопеда «Карпаты». Используется штатное центробежное сцепление. Установленные цепи и звезды были сняты с китайских мопеда «Дельта». Для насаждения на фрезу или ось колес используется стальная труба (32).

После того, как собрали все элементы механизма воедино, можно наслаждаться его работой. Большим преимуществом самодельного мотоблока является отсутствие требовательности к горюче-смазочным материалам. Еще одним плюсом является абсолютная автономность работы, что позволит пользоваться мотоблоком в любом месте.

Мембранный тип карбюратора и герметичная система подачи топлива позволят мотоблоку работать в любых условиях. Подобный самодельный мотоблок из бензопилы «Дружба» можно использовать на приусадебном участке, площадью 15-20 соток.

Самодельная газонокосилка

Газонокосилки – это техника для уборки травы. Они применяются владельцами частных домов и дач, чтобы придавать земельным участкам привлекательный, ухоженный вид. Модели заводского производства удобны в эксплуатации, но по стоимости они доступны не всем. Сделанная самостоятельно газонокосилка из бензопилы обойдется гораздо дешевле фирменных аналогов. Ее возможностей вполне достаточно для бытового использования.

Домашние мастера собирают различные по виду и возможностям самодельные газонокосилки. Но любая конструкция предусматривает наличие таких элементов:

  • привода;
  • каркаса;
  • ручки;
  • колес;
  • ножей;
  • системы управления;
  • защитного кожуха.

Процесс изготовления газонокосилки проходит в следующей последовательности:

  • сваривают каркас подходящего размера, например, из металлических уголков 25 на 25 мм;
  • с помощью болтов или сварки к раме приделывают ручки из железных трубок;
  • по углам каркаса монтируют колеса;
  • снимают с бензиновой пилы ручку и шину;
  • прикручивают к раме оставшуюся часть инструмента с помощью шпилек с гайками так, чтобы вал редуктора, перевернутого на 90 градусов, был направлен вниз;
  • удлиняют газовый трос;
  • из двух металлических трубок изготавливают телескопический вал, который затем присоединяют к редуктору;
  • делают нож самостоятельно (например, из полотна ручной пилы) или приобретают заводское изделие;
  • с помощью болтов или сварки соединяют его с валом.

Подойдут колеса от детской коляски, со старой тачки. Если применять трубы разного диаметра, то можно сделать телескопическую рукоятку с возможностью регулировки ее длины — это повышает удобство эксплуатации.

Ножи бывают разных конструкций. Простейший их вариант представлен на нижеследующей фотографии.

Ножи из качественной стали не боятся встречи с небольшими камнями. Они способны косить даже нетолстые кусты. Самодельная косилка некоторыми умельцами дополнительно оснащается травосборником, благодаря которому на участке практически не остается срезанной травы.

Шнек, корпус шнека, привод

Переходим к рабочим органам снегоуборщика Урал, а именно к шнеку. Изготавливается он из отрезка трубы небольшого диаметра. Можно также использовать любые валы длинной до 80-850 мм. Важным условием является подбор подшипников для вала. Такая длина вала нужна для обеспечения привода его, который будет располагаться за пределами корпуса.

Далее из листового металла толщиной 2-3 мм нужно вырезать 4 круга с внешним диаметром 300 мм. В этих кругах вырезаются отверстия диаметром 220-230 мм. Далее имеющиеся диски с одной стороны разрезаются и в месте разреза диск растягивается, формируя подобие витка пружины. Проделать это надо со всеми 4 заготовками.

Затем нужно высчитать центр вала с учетом отрезка его, который будет использован под привод. По центру вала к нему нужно будет приварить две пластины длинной 130 мм и шириной 150 мм. Они должны располагаться параллельно друг другу. Эти пластины будут являться лопастями для выброса снега.

Заготовленные винтовые ленты привариваются с одной стороны к лопастям, с другой стороны к валу приделываются распорки, к которым привариваются другие концы лент. Расположить ленты нужно так, чтобы их витки по движению направлялись к центру. То есть, с обеих сторон от лопастей должно располагаться по две ленты, установленные параллельно и своими витками направлялись к центру. Причем вся эта конструкция по длине не должна превышать в длину 700 мм остальная часть вала отойдет под привод.

Фото шнекового механизма самодельного снегоуборщика

Переходим к корпусу. Делается он из круглых боковин, которые по диаметру должны превышать шнек примерно на 50-70 мм. Далее берется лист металла толщиной 1-1,5 мм. Он изгибается по окружности боковин, и приваривается к ним, формируя полукруг. В боковинах по центру проделываются отверстия, в которые вставляется готовый шнек. С внешней стороны боковин на вал одеваются подшипники, поджимаются к боковинам и закрепляются, при этом положение вала центрируется. Для закрепления подшипников к боковинам можно изготовить обоймы, или же просто приварить их к боковинам внешними обоймами, но тогда конструкция будет неразборной.

Далее нужно изготовить снегоотвод. Сделать его можно из отрезка алюминиевой трубы диаметром 150 мм и длиной 100 мм, а также отрезков листового металла из которых нужно будет сформировать короб. Отрезок трубы будет основой снегоовода. Для ее установки в корпусе шнека проделывается отверстие нужно диаметра, расположенное так, чтобы оно было немного сзади от лопастей шнека. В отверстие вставляет отрезок трубы и закрепляется в нем болтовым соединением, а уже к трубе присоединяется заготовленный короб.

На отрезок вала, отведенный под привод надевается ведомая задняя звездочка от указанных мотоциклов и закрепляется на нем при помощи сварки.

Осталось только собрать воедино конструкцию. Корпус вместе со шнеком ставится на продольные элементы рамы и приваривается в ней. На поперечины закрепляется силовая установка, но так, что ведущая и ведомая звездочки располагались в одной плоскости. Для привода будет использоваться мотоциклетная цепь. Ее натяжение модно реализовать двумя способами: натяжение за счет перемещения силовой установки, но для этого нужно обеспечить возможность продольного перемещения мотора с возможностью его закрепления в любой точке. Можно также реализовать натяжную звездочку с болтовым креплением к корпусу шнека.

Остается только к раме приделать ручку управления, сделанную и из труб, и на ручку вывести управление дроссельной заслонкой двигателя.

Перед пробным пуском снегоуборщика, нужно поверить все соединения и удостовериться в том, что шнек вращается легко и не цепляется за элементы корпуса.Видео обзор самодельного снегоуборщика из бензопилы «Урал»:

Как сделать каракат из мотоблока своими руками

Даже самый простой вариант караката способен развивать скорость до 70 км/час и без труда сможет пройти любое бездорожье и выдержать все возложенные на него нагрузки. Все эти функции он сможет выполнять за счет крепкой подвески, которую с легкостью можно изготовить из стальных труб, соединенных шарнирами и сваркой.

Никаких дорогих материалов не нужно, чтобы изготовить такой агрегат. Остается только слегка подстроиться под манеру управления данным транспортным средством.

Рассмотрим, как сделать каракат из мотоблока своими руками. В процессе создания караката можно выделить следующие этапы:

  1. Изготовление рамы — желательно использовать мотоблок средней или высокой тяжести (использование мотоблока Нева — оптимальный вариант для изготовления такой техники), с применением такого получится хорошего качества вездеход с тремя или четырьмя колесами. Некоторые конструкторы в качестве рамы используют запчасти от мотоцикла Урал или ИЖ.
  2. Создание подвески и заднего моста — конструкция подвески состоит из двух частей, соединенных между собой шарнирами. По желанию разработчика можно сконструировать переднюю и заднюю подвеску, обеспечив их высокую независимость.
  3. Производство и установка колес — самая дорогостоящая и долгособираемая часть караката.
  4. Большинство умельцев не покупают готовые диски, а используют самоделки, представляющие собой покрышки и камеры низкого давления (предпочтительнее использовать данные изделия с грузовых автомобилей: Урал, КамАЗ или с их прицепов).
  5. Монтаж двигателя и систем (тормозной, сцепления, вывода продуктов сгоревшего топлива).

Советы по эксплуатации

Даже если этапы изготовления окучника были соблюдены и все выполнено правильно, важно научиться им пользоваться, грамотно настроить и заточить детали. После сборки агрегат тестируют на участке

Качество работы будет зависеть от состояния почвы, климата и погоды в день пахоты.

Регулируют механизм следующим образом:

  1. Проходятся насадкой по грунту, устанавливают угол наклона элементов и глубину погружения. Она не должна превышать общую длину изделия.
  2. Аппарат не должен разбрасывать землю по сторонам, ухудшать вид борозды.

Запрещено применять оборудование, если поблизости находятся животные и дети. Нельзя пользоваться машинкой в неисправном состоянии, оставлять ее без присмотра.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
