Опрокидыватель для мотоблока своими руками

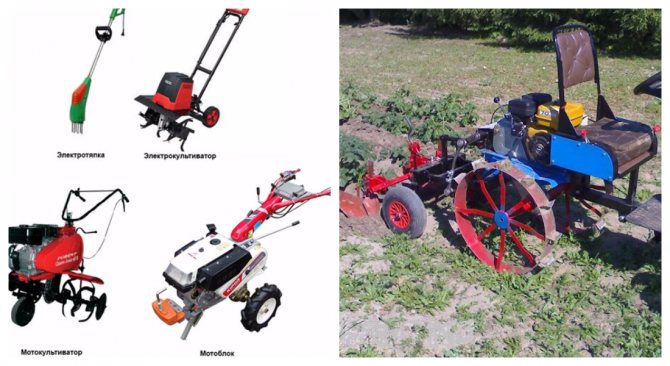

Простейшие насадки для мотокультиватора

Простейшие приспособления для мотоблока представляют собой плуги, окучиватели, фрезы и др. Большинство конструкций являются однорядными. Выпускаются и более тяжелые виды мотоблоков, включая многорядные.


Насадки позволяют разнообразить возможности мотоблока

Выпускаемое оборудование к мотоблоку позволяет увеличить колесную базу и повысить устойчивость сцепок, дающих возможность установить плуг либо ножевой окучник. Применение бороны либо граблей небольших размеров, которые укреплены на мотоблок «Ока», «Луч» или «Нева», позволяет выполнять работы со скошенными культурами, их остатками в грунте. Обязательными приспособлениями являются грунтозацепы, устанавливаемые на мотокультиваторы. С помощью них можно выполнять сложные виды работ: вспашку либо фрезерование грунта.

Среди новых моделей, используемых для мотоблоков, выделяются картофелесажалки, сеялки, оборудование для уборки снега, урожая. Механизация позволяет проводить посевы в нужное время. К примеру, приспособления для мотокультиваторов позволяют высевать мелкие семена и зерновые культуры.

С помощью картофелесажалок КС-1 массой более 40 кг можно за 1–1,5 часа высадить около 100–120 кг посевов картофеля. Загрузка семенного материала производится в бункер, а затем осуществляется его подача с помощью цепного привода сажалки. Перед тем как применять оборудование навесное для мотоблоков, требуется заранее выполнять культивацию и нарезку борозд в земле.

На мотоблок можно установить оборудование, позволяющее выкапывать и собирать картофель. Клубни могут быть вырыты из земли с помощью плуга. Лучше всего применять более универсальные виды навесных приспособлений и оборудование к ним, позволяющие собирать урожай частично.

Самодельный вариатор для мотоблока

Вариатор позволяет плавно изменять скорость без резких рывков, экономит топливо, передавая крутящий момент. Двигатели от мотоблока часто используют в качестве генератора, чтобы обеспечить электричеством жилые помещения, придомовые территории, а также для работы токарных станков.

Самодельный вариатор можно изготовить разными способами, самый легкий – использовать уже готовый вариатор, который можно переделать для конкретного мотоблока. Другой способ – использование готовых деталей от редукторов и других механизмов. Также детали можно изготовить самостоятельно при условии наличия специального оборудования (для дисков нужна горячая штамповка). Схемы и видео по созданию деталей и сборки шкивов легко найти в Интернете.

Можно изготовить вариатор из ступиц колес, главное – сделать подходящий для коленвала диаметр отверстия. Кроме шкивов для вариатора необходим ремень, являющийся одной из главнейших деталей. Ремень должен быть прочным, а все детали вариатора должны регулярно смазываться.

Двигатель

При конструировании самодельного мотокультиватора некоторые обходятся приводом от мотороллера или мопеда. Но чтобы собрать более производительный мотоблок, силы двигателя мопеда будет недостаточно. Для него потребуется мощный 16-18-сильный дизельный мотор от мотоцикла. Его «подгоняют» под нужные параметры, но иногда его нужно модернизировать. Бензобак устанавливают также от мотороллера.

Сначала перестраивают систему охлаждения в активную воздушную, чтобы усовершенствовать технические показатели мототехники. Это легко сделать при помощи 12-ти вольтового электрического движка с небольшой железной крыльчаткой. Попутно производят замену клапана на лепестковый, что помогает облегчить пуск, увеличить тягу и снизить потребление топлива.

Подготовленный двигатель монтируют в жёсткие хомуты. Их предварительно приваривают к передней части рамы самоделки, затем надёжно стягивают болтами (весь процесс хорошо показан на видео).

Обязательно следят за тем, чтобы зажимы охватывали шейку выходного вала дизельного мотора мотоблока и прочно его удерживали.

К КП самодельного приспособления прикрепляют рычаг, который легко сделать из железного прутка, приварив шарик на конце. Длину ручки оставляют таковой, чтобы, находясь за рукоятями управления мотоблока или мотокультиватора, можно было без труда до неё дотянуться.

Далее для самоделки собирают фильтр очистки воздуха, применяя доступные материалы, например, консервную банку, металлическую трубку. Затем подготавливают топливный бак самодельного мотоагрегата. Его можно самому сделать из любой герметичной ёмкости или взять от вышедшей из строя мотоколяски.

Уменьшение шума от агрегата

Даже самые современные и дорогие мотокультиваторы издают сильный шум во время работы, особенно на повышенных оборотах. Этот фактор сильно утомляет оператора и может послужить поводом для ухудшения отношений с соседями. Решить проблему поможет самодельный глушитель. Это задача, которая по плечу любому мастеру, имеющему начальные навыки обращения с железом.

Для того чтобы сделать глушитель для мотоблока своими руками, потребуются такие инструменты и материалы:

  • рулетка;
  • сварочный аппарат;
  • болгарка;
  • электрическая дрель;
  • молоток;
  • алюминиевый хомут;
  • нержавеющая сталь толщиной 2 мм;
  • металлическая стружка.

Собрав все необходимое, можно начинать усовершенствовать выхлопную систему.

Делается это в такой последовательности:

  1. Из нержавеющей стали изготовить 2 трубы овального сечения. Диаметр труб должен различаться на 1-1,5 см. Стыки труб скрепить с помощью сварочного аппарата.
  2. В трубе меньшего диаметра проделать максимальное количество отверстий диаметром 8 мм. Обмотать ее металлической стружкой. Примотать стружку стальной проволокой.
  3. Вставить меньшую трубу в большую. Зафиксировать их в нужном положении с помощью стальных прутков и сварки.
  4. Прикрепить глушитель к выхлопной трубе и зафиксировать хомутом.

Уровень шума после такого усовершенствования снизится в несколько раз. Срок службы самодельного глушителя составит не менее 5 лет. Так, довольствуясь малым, можно значительно улучшить условия проведения сельскохозяйственных и прочих работ с использованием мотоблока.

Мопед с двигателем от мотоблока

Сделать легкий мопед своими руками можно с использованием двигателя от мотоблока. За основу берется готовый мопед или можно сделать раму самостоятельно. Во втором случае необходимы готовые или самодельные детали от мотоциклов, мопедов и т.д — вилка, колеса, звездочки, цепь. Также необходимо сделать подвеску, чтобы избежать быстрого изнашивания важных узлов. Двигатель устанавливается под сидение – эта конструктивная особенность должна учитываться при создании рамы.

В Интернете есть много видео с процессом сборки самодельного мопеда или демонстрацией готового устройства, одно из таких видео:

Ходовая часть

Чтобы изготовить ходовую часть прицепа, понадобятся следующие запчасти:

  • Накладки 25×4;
  • Фланцы размера S4 ;
  • Опоры для труб 58×4;
  • Уголки с размерами 25×25×4 для ножной подставки;
  • Трубу для дышла;

Ходовая часть прицепа для мотоблока выполнена из небольшого количества деталей, которые связаны между собой по конкретной схеме. Максимальная нагрузка направлена на дышло и поворотник. Исходя из этой особенности их укрепляют с помощью ребер жесткости. Для соединения водила используют шарниры. Что касается конструктивной модели «труба в трубе», то она способна формировать подобие длинного шарнира, позволяя колесам прицепа менять своё направление в независимости от направления колесной базы мотоблока. В таком случае вероятность деформации будет исключена, а сам кузов сможет проезжать через ямы или кочки без малейших остановок или проблем.

Чтобы прикрепить водило к центральной трубе необходимо использовать болты, контргайки и шпильки. В центральной трубе вытачивают вытянутое отверстие, что позволит фиксирующему болту вращаться вдоль оси сцепа без продольного смещения.

Колесную базу конструируют из деталей любых отечественных автомашин, подбирая колеса, рессоры и навески. Части и элементы приваривают к балке, а окончания присоединяют к лонжерону.

Для изготовления дышла берется труба в размере 60×30 миллиметров, которую соединяют с передними частями лонжеронов. В свою очередь, края лучей состыковывают и приваривают к тяговой части механической сцепкой, в результате чего получается аналог заводского двухлучевого дышла.

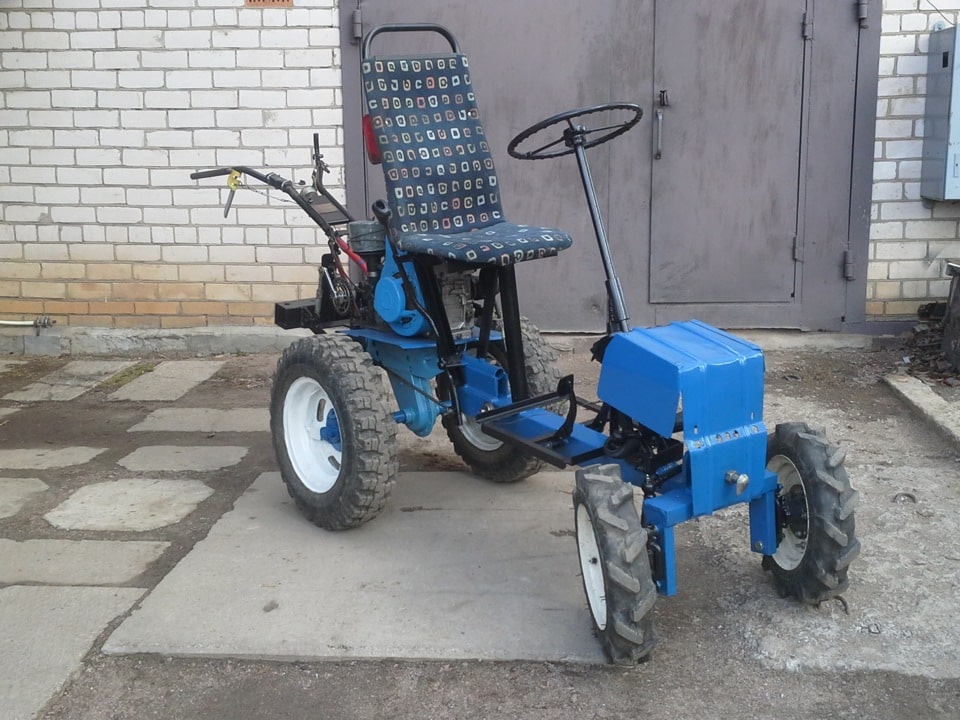

Как сделать адаптер к мотоблоку своими руками

Чтобы самому сконструировать прицеп для мотоблока, не требуется специальных знаний, умений – лишь чертежи и сварка. Материалы имеют невысокую стоимость и доступны для покупки в любых строительных магазинах.

Схема и элементы конструкции

Как уже было сказано, выше адаптер представляет собой прицеп, который располагается либо сзади мотоблока либо спереди. Схематично он выглядит следующим образом:

Чертеж мотоблока МТЗ-0,5 с самодельным навесным оборудованием

Адаптер для мотоблока предусматривает следующие основные элементы конструкции:

  1. Рама – может быть хребтовой или лестничной. Иногда можно встретить вариант, где рамы самого агрегата и прицепа объединены в единый элемент. Однако в этом случае необходимо создавать новый постамент для трансмиссии и двигателя.
  2. Подвеска – осевая, мостовая, поворотная, портальная. Обычно изготавливается без упругих элементов.
  3. Портал – используется только в заднем виде. В случае с передним им становится портал самого агрегата.
  4. Сцепное устройство – самый главный элемент адаптера, поскольку делает мотоблок устойчивым и обеспечивает надежность соединения. Если прицеп имеет рулевое управление, то сцепка будет жесткой, в случае с подвижным сочленением – создается крепеж на горизонтальном шарнире. Есть вариант создания с учетом двух степеней свободы: скручивание и поворот.
  5. Сидение – создается в зависимости от предпочтений владельца.
  6. Рулевое управление – применяется только с жесткой сцепкой. Создать его можно самому, либо приобрести в специализированном магазине.

Необходимые материалы и инструменты

Чтобы самостоятельно сделать прицеп, нужны следующие материалы и инструменты:

  • металлические уголки;
  • металлические листы для опоры ног;
  • квадратный металлопрофиль;
  • колеса (2 шт.);
  • аппарат для сварки;
  • другие инструменты (пила, шуруповерт и т.п.).

Чертежи и размеры

Пример простой схемы

Основой адаптера станет квадратный металлопрофиль. Обычно он берется длиной от 160 до 180 см. К нему прямо перпендикулярно прикрепляется профиль меньше – 50-60 см (в зависимости размеров нужной колеи).

К получившейся конструкции крепятся колесные стойки. Что касается стоек, то их размер составляет 25-40 см. Он определяется в зависимости от самого мотоблока. Затем привариваются раскосы, длина которых определяется от желаемого размера всей конструкции и прочих параметров.

В отдельной статье вы можете найти чертежи телеги для мотоблока.

Далее создается рама, боковые направляющие которой прикрепляются к стойкам колес с помощью болтов. К раме в дальнейшем крепится навесное оборудование, затем рычаг управления. Он имеет 3 колена размером 20, 35 и 55 см.

Для увеличения массы и усилия создается еще один рычаг размером побольше – 80 см.

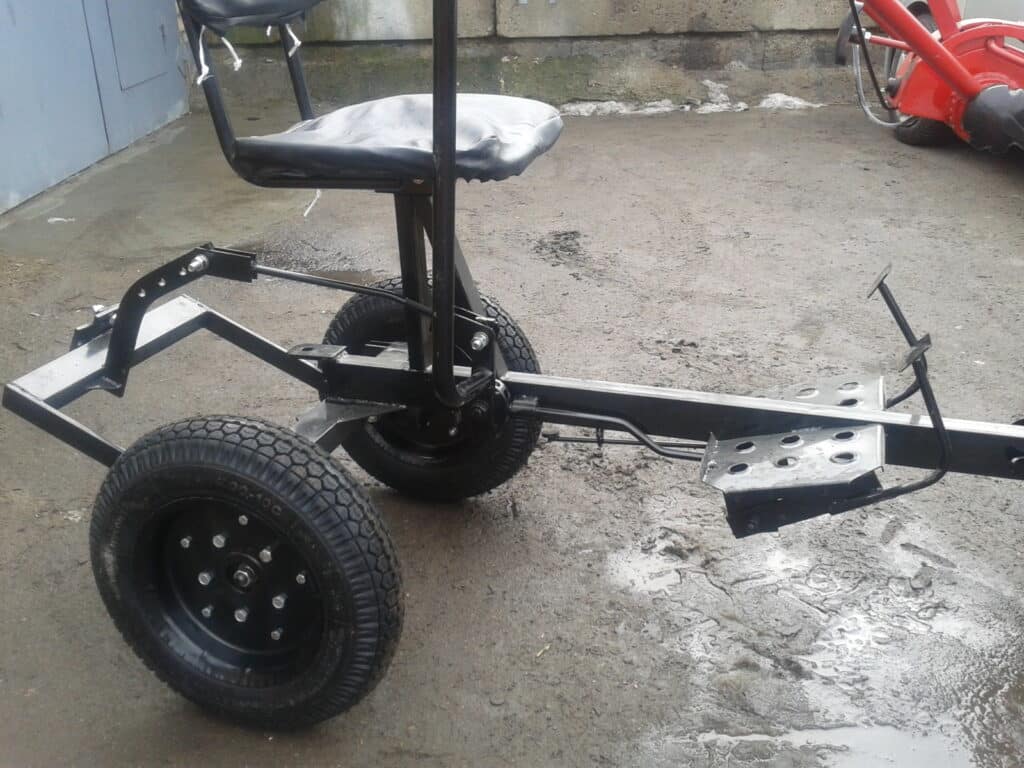

Сборка адаптера для мотоблока

1 этап. Создание кинематической схемы.

С самого начала на этапе проектирования необходимо создать кинематическую схему, в которой следует предусмотреть обеспечение равновесия всей системы и предупреждение дополнительной перегрузки. В данном случае уместно использовать готовые варианты (как пример ниже) либо создать ее самому.

Схема простого адаптера

2 этап. Создание основных элементов.

При изготовлении конструкции рамы необходимо предусмотреть устройство вилки с втулкой. Она будет обеспечивать поворот прицепа в свободной форме. Сама рама создается из металлических уголков и труб, кузов – из стального листа. Для создания колесных стоек чертится схема либо берется готовая.

Часто для создания сцепного узла используют 15-сантиметровый штырь. Его вводят в отверстие дышла П-образного фаркопа мотоблока.

Этот вариант быстро выходит из строя, поскольку слишком быстро изнашивается за счет свободно вращающегося прицепа, который разбивает сцепляемые отверстия. Рекомендуется увеличивать длину П-образной сцепки для долгосрочного использования.

3 этап. Установка сидения.

Сиденье закрепляется на расстоянии 80 см от переднего края на раме балки адаптера и фиксируется болтами.

Часто на адаптер добавляют дополнительные элементы: регулировку сидений, дополнительные рычаги – здесь уже все зависит от фантазии создателя, а также целей и времени использования мотоблока.

Адаптер для мотоблока, сделанный своими руками, будет большим помощником для садовода. Он не только уменьшает время работы на мотоблоке, но и облегчает ее и делает более автоматизированной.

Подборка видео

Рубрика: Навесное оборудование

Оборудование для уборки снега

Оборудование для уборки снега бывает трех видов:

  • снегоуборочный навес;
  • лопата-отвал;
  • щетка.

Наиболее предпочтительным считается снегоуборочный навес, так как он имитирует работу дорожной техники. На Нева устанавливается оборудование серии СМБ-1. За раз он обхватывает до 64 см поверхности. Высота снега, с которой справляется такой навес, не должна превышать 25 см.

Лопата-отвал в основном применяется для уборки залежалого снега. За раз она обхватывает на более 100 см поверхности.

Уборку свежего снега рекомендуется проводить посредством роторной щетки, которая за один проходит очищает до 880 см.

Прицеп для мотоблока: виды прицепных устройств и рекомендации по изготовлению своими руками

Использование прицепа для мотоблока позволяет значительно расширить функциональные возможности этого популярного технического средства. Однако приобретение готового устройства не для всех владельцев приусадебных участков является целесообразным с финансовой точки зрения. В такой ситуации можно подумать об изготовлении прицепа своими руками.

Прицепы обладают различной грузоподъемностью, и это один из критериев, используемых при их классификации. Чаще всего в домашних условиях не возникает необходимость в применении устройств с высоким показателем грузоподъемности. Кроме этого, все прицепы для мотоблока можно разделить на группы в соответствии с их конструкцией:

  • Цельные — имеют наиболее простую конструкцию, в которой дно и стенки соединяются неподвижно.
  • С откидными бортами — отлично подходят для транспортировки крупногабаритных грузов.
  • Самосвальные — удобен во время проведения разгрузочных работ и позволяет увеличить их производительность.

Планируя приобрести прицеп или сделать телегу для мотоблока своими руками, важно учесть некоторые особенности конструкции

Если с цельными прицепными устройствами все достаточно просто, то в случае с другими типами это сделать необходимо

Особое внимание стоит обратить на следующие факторы:

  • Самосвальные двухосные устройства с большим показателем грузоподъемности для облегчения работы оснащаются гидравлическим приводом.
  • В одноосных моделях чаще всего опрокидывание осуществляется благодаря особому расположению центра тяжести и вполне достаточно оснастить их ручным устройством.
  • Прицепы, имеющие грузоподъемность более 350 кг, оснащены механической тормозной системой.

Изготовление прицепа своими руками

После изучения всех вариантов конструкции при изготовлении самодельного прицепа для мотоблока чаще всего используются наиболее простые варианты. Самосвальное устройство, безусловно, сложнее сделать, но его функциональность на порядок выше.

Работы по созданию прицепного устройства для мотоблока своими руками начинаются с чертежа. Благодаря этому можно определиться с количеством необходимых материалов и выбрать сложные узлы, требующие разработки более точных схем.

Следует помнить, что центр тяжести грамотно сбалансированного прицепа должен располагаться ближе к переднему борту, но при этом не выходить за уровень колесной оси.

Сборка рамы

Надежность рамы предопределяется долговечностью и прочностью, которой будет обладать прицепное устройство. Это следует учитывать при создании проекта будущего прицепного устройства. Таким образом, при изготовлении рамы прицепа можно использовать следующие материалы:

  • Уголок и трубу прямоугольного сечения.
  • Переднюю и заднюю поперечины можно изготовить из уголка размером 25х25 мм.
  • Для лонжеронов отличным выбором станет труба 60х30 мм.
  • Для соединения всех элементов необходимо сделать пять дополнительных поперечин, образующих решетку-каркас.
  • К продольным трубам этой решетки по углам крепятся четыре вертикальные стойки.

Изготовление цельного прицепа является довольно простым делом. Некоторые владельцы приусадебных участков решают изготовить более сложные устройства. В такой ситуации все последующие действия зависят от выбора конкретного типа прицепа:

  • На самосвальном прицепном устройстве задний борт должен быть откидным.
  • Если планируется изготовление прицепа с откидными бортами, то такую конструкцию должны иметь все три борта, кроме переднего.
  • Рамы откидных элементов следует изготовить отдельно от общего каркаса. Для простых моделей они могут быть его общими элементами.

Обшивка каркаса

Это один из самых простых этапов в создании прицепного устройства. Однако некоторые нюансы присутствуют и их необходимо учитывать. Для проведения работ по обшивке каркаса стоит выбирать те материалы, которые не смогут увеличить стоимость прицепного устройства:

  • Дерево — наиболее доступный материал, но не самый практичный из-за низкой устойчивости к влаге. Чтобы доски прослужили максимально долго, необходимо в обязательном порядке обработать их специальными составами и постоянно следить за целостностью покрытия.
  • Пластик — лишен основного недостатка древесины, но при этом обладает слабой устойчивостью к механическим повреждениям.
  • Металлические листы — предварительно должны быть обработаны антикоррозийными составами и являются наиболее прочным, но и довольно дорогим материалом.

Сначала необходимо обшить низ (пол) прицепа, а затем заняться его бортами.

Характеристики тележки

Относительно мощности мотокультиватора следует изготавливать прицепы определенных возможностей для перемещения необходимого материала.

Известно 3 разновидности:

  1.  тяжелые;
  2.  средние;
  3.  легкие ручные.

Мотокультиваторы с мощностью 10 л.с. предполагают использование двухосного кузова. Он имеет масштаб: 1,2х2(3) м. Такая тележка осиливает 0,5-1,0 т.
Если мотоблок обладает мощностью 4,8-10 л.с., то примерные размерные данные равняются – 1,0х1,5 м, 1,1х1,4 м. Это будет средний вид прицепа. Они рассчитаны на перевозку 0,3-0,5 т груза.

Мотоблоки, мощность которых не более 4,8 л.с., подходят к прицепному устройству с одной осью. Кузовная часть будет 1х0,85(1,15)м.

Виды адаптеров для мотоблока

Основной параметр, по которому делятся адаптеры к мотоблокам, заключается в способе их соединения с сельскохозяйственным агрегатом. В зависимости от этого, в продаже можно найти:

передний адаптер для мотоблока – такое приспособление оборудовано сцепным механизмом, расположенным в задней части конструкции. После соединения адаптер находиться перед мотоблоком. Каждый передний адаптер поставляется в продажу вместе с рулем – он необходим для управления всей мини-колонной. Адаптеры с рулевым управлением обладают более сложной конструкцией, поэтому их стоимость немного выше, чем приспособлений первого типа.

Также все имеющиеся в продаже адаптеры для мотоблоков делятся между собой по области применения. На рынке встречаются:

  • укороченные адаптеры – это небольшие по габаритам приспособления, которые предназначаются для эксплуатации в паре с легкими мотоблоками. Благодаря небольшой массе, такой адаптер можно крепить к одному из колес мотоблока;
  • удлиненные адаптеры – конструкции этого типа применяются для работы с тяжелыми сельскохозяйственными машинами. Они обладают достаточно большими размерами и немалым весом.

Следует отметить, что адаптеры для мотоблоков делятся между собой по наличию кузова. По этому параметру в продаже можно найти такие конструкции:

  • кузовные адаптеры – в их конструкцию входит кузов, позволяющие перевозить огородный инвентарь и урожай на довольно большие расстояния. Такие адаптеры станут незаменимыми при выполнении посевных работ и сборке урожая;
  • бескузовные адаптеры – такие приспособления не оборудованы кузовом, поэтому их задачи совсем другие – они применяются исключительно в целях обработки грунта.

При выборе адаптера обязательно учитывайте конструктивные особенности приспособлений – это позволит приобрести оборудование, соответствующее конкретно вашим требованиям.

Разновидности фрез для мотоблока

Фрезы на мотоблок могут отличаться друг от друга по форме и конструкции, количеству ножей и их расположению. Они устанавливаются в задней части мототехники и зависят от вала отбора мощности. Лучший результат почворезы дают при увеличении скорости движения.

Лезвия плавно и поочередно входят в почву, что благоприятно отражается на трансмиссии мотоблока.

Выделяют 2 разновидности фрез:

  • активные, или саблевидные;
  • гусиные лапки.

Активные саблевидные

В стандартный комплект мототехники входят саблевидные фрезы. Они эффективны и популярны среди фермеров.

Читать также: Как правильно установить электрощиток

Нож активной фрезы для мотоблока представляет собой изогнутую на концах полосу. Загибы направлены поочередно в разные стороны.

В заводских условиях лезвия производят из прочной легированной или высокоуглеродистой стали с обязательной термической закалкой и обработкой высокочастотными токами. При самостоятельном изготовлении насадки мастера рекомендуют использовать рессорную термообработанную и закаленную сталь 50ХГФА.

Гусиные лапки

Навесные механизмы под названием «гусиные лапки» используются сравнительно недавно. Высокая эффективность достигается за счет их специфической формы. Конструкция фрез — цельносварная и неразборная. Ножи выполнены в форме треугольника, расположенного на конце стойки.

Заводские стандартные фрезы имеют такие размеры:

  • ширина ножей — 41 см;
  • длина реза — 38 см;
  • высота орудия — 38 см;
  • вес — 16 кг;
  • номинальная рабочая скорость культиватора с фрезами — 2-5 км/ч.

Для изготовления почвенного орудия выбирают низкоуглеродистую сталь. Ножи самозатачивающиеся, при аккуратной эксплуатации их можно не точить.

Как собрать фрезы для мотоблока

Заводская фреза устанавливается, согласно инструкции по сборке. Для удобства работы пользуются специальными Х-образными козелками высотой 50 см, выполненными из дерева. Мотоблок устанавливают на сошник. Угол наклона должен составлять не менее 45°. Под рукоятку руля подставляют козелки и снимают колесо.

При сборке фрезы необходимо помнить, что оборудование состоит из правой и левой частей, которые скрепляются так, чтобы при движении техники вперед ножи своими режущими кромками входили в землю. Поэтому этот блок крепится по ходу движения.

Перед установкой фрезы на мотоблок своими руками необходимо проверить, чтобы пазы и отверстия на лопастях и лепестках навески соответствовали друг другу по диаметру. При неправильной схеме сборки мотокультиватор во время эксплуатации будет отклоняться от выбранного направления, процесс фрезерования обрабатываемой поверхности станет затруднительным.

Самодельная лопата для мотоблока

Мотоблок часто выступает в роли бульдозера, выравнивающего грунт, а также очищающего тротуары или дороги от грязи снега. Для он оснащается лопатой-отвалом.

Делается самодельная лопата для мотоблока без всяких трудностей, если у вас в хозяйстве имеются«болгарка», дрель и сварочный аппарат.

Долго искать подходящий металл вам не придется, так как для изготовления лопаты-отвала подойдет обычная двухсот литровая стальная бочка. Аккуратно порезав ее на три части, вы получите три криволинейных сегмента для лопаты. Сварив по контуру два из них, получите лопату -отвал с толщиной металла в 3 мм, чего вполне хватит для требуемой жесткости лопаты-отвала.

Устройство тележки

Мотоблоки и мотокультиваторы на прицепах состоят из таких основных элементов:

  • рама;
  • кузов;
  • сцепное устройство или дышло;
  • водительское сидение;
  • рулевой механизм;
  • ходовая часть.

Рекомендуем: Цементно-стружечная плита — характеристики, свойства, виды, применение.

Для выдерживания больших нагрузок самодельную телегу для мотоблока усиливают специальными ребрами жесткости.

Для 1-осного прицепа достаточно устройства ручного типа. Самосвальная 2-осная телега с большой грузоподъемностью должна оборудоваться от опрокидывания гидравлическим приводом.

При грузоподъемности свыше 350 кг для безопасности самоходную телегу комплектуют деталями торможения. Механические тормоза можно сделать самому. Если эти детали не учитывать, то при перегрузе во время спуска с возвышенности тележка для мотоблока своими руками не сможет остановиться и опрокинется. Для того чтобы она оставалась в рабочем положении после отсоединения от мотоблока, устанавливают упоры.

Домкрат для мотоблока своими руками

Домкрат необходим для удобства проведения ремонтных работ: заменить колесо, установить грунтозацепы и прочее. Для мотоблоков подойдет ножничный тип. Чертежи и фото с пошаговой инструкцией по созданию домкрата легко найти в Интернете.

Создать домкрат ножничного типа можно переделав винтовой, а также изготовить из специально созданных деталей. Оба варианта просты в исполнении и требуют минимум затрат. Однако необходимо специальное оборудование – болгарка, дрель, сварочный аппарат.

Основа такого устройства представлена двумя одинаковыми рамами, к которым привариваются металлические пластины, установленные крест-накрест.

Пользуетесь ли Вы самоделками для мотоблока?

Изготовление полевого опрыскивателя для мотоблока

Самодельный опрыскиватель для мотоблока необходим в тех случаях, когда площадь обрабатываемых посевов превышает 20 соток. Вручную выполнить такую работу очень трудно, она может занять целый день. Механизация этого процесса позволит сэкономить массу времени и сил.

Для изготовления опрыскивателя потребуется:

  • сварочный аппарат;
  • болгарка;
  • уровень;
  • электрическая дрель;
  • паяльник для полипропиленовых труб;
  • профильные или круглые водопроводные трубы;
  • пластиковая или стальная бочка емкостью 80-100 л;
  • широкие пневматические колеса;
  • пластиковые трубы;
  • резиновый шланг;
  • форсунки или ниппели от колесных камер.

Сборка самодельного опрыскивателя производится в такой последовательности:

  1. Изготовление рамы. Ее габариты подгоняются под размер емкости. К раме крепится шасси. Для хорошей проходимости необходимо не менее 4 колес. За неимением колес изготавливаются широкие полозья из алюминия.
  2. На раму устанавливается и закрепляется емкость. Для этого используются распорки и стяжки. В баке делаются отверстия для подвода шлангов высокого давления. Горловина бака герметизируется.
  3. Изготавливается кронштейн для насоса. Выбирается модель, которая работает от вала отбора мощности (ременная передача) или от электричества (генератор мотоблока).
  4. Собирается система полива. Делается прочный держатель из стальных профилей. К нему с помощью хомутов или пластиковых стяжек присоединяются пластиковые трубы. Проводится монтаж клапана для стравливания избыточного давления и форсунок.
  5. Все части соединяются вместе, проверяется качество креплений, герметичность стыков. Бак заполняется водой, агрегат тестируется в различных режимах, выполняется окончательная регулировка и настройка.

Сделанный своими руками опрыскиватель полностью оправдает вложенные усилия уже в первый сезон. Благодаря такому приспособлению опрыскивание и полив огорода будут производиться быстро и качественно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
