Отопление каркасного дома своими руками (схемы, фото, видео)

Воздушная система

Принцип действия воздушной системы состоит в нагреве воздуха непосредственно возле агрегата (как правило, печи, котла или камина). Далее горячие воздушные потоки принудительно (при помощи вентиляционной системы) или под действием гравитации распространяются по дому, обеспечивая его теплом. Недостатками принудительного способа являются затраты электроэнергии, гравитационного – возможность нарушения схемы движения воздуха из-за открытых дверей, сквозняков.

В качестве теплогенератора в частном доме может быть установлен дровяной, газовый или жидкотопливный агрегат. Преимуществами системы можно назвать сравнительно простое обслуживание и максимальную энергонезависимость (особенно в случае гравитационного распространения тепла). В то же время есть у нее и недостатки:

• необходимость правильно проектировать и проводить воздуховоды еще на этапе строительства здания. Встроить их в уже построенное жилье практически невозможно;
• обязательная теплоизоляция воздушных каналов;
• высокая стоимость монтажа, даже если выполнять работы самому.

Схема отопления с насосом

Контур с принудительной циркуляцией лишен недостатков гравитационной системы. Длина труб и их диаметр могут быть любыми, нужно только установить мощную помпу.

Инструменты и материалы

Дополнительно потребуются:

• индикатор фазы;
• кусачки;
• стриппер (приспособление для снятия оболочки с жил) или нож.

Из инструментов вам понадобится индикатор фазы.

Нужны такие материалы и изделия:

• медные провода с сечением, соответствующим потребляемому насосом току;
• клеммы типа WAGO или самоизолирующие зажимы;
• диэлектрическая клейкая лента;
• короб для кабеля.

Кроме труб, фитингов и радиаторов, для монтажа контура понадобятся:

1. Мембранный расширительный бак. Из-за создаваемого помпой избыточного давления систему делают закрытой, поэтому вариант для гравитационного отопления не подойдет. Нужен красный мембранный бак – для технической воды. Синий для питьевой стоит дороже.
2. Манометр, воздухоотводчик и предохранительный клапан. Вместе они называются группой безопасности.
3. Трехходовой вентиль с термоголовкой.
4. Фильтр.

Что делать с конденсатом

Чтобы избежать поступления в котловой бак теплоносителя с температурой ниже +50…+55°С, вызывающего образование кислоты на его стенках, вблизи отопителя монтируют смесительный узел.

«Подачу» и «обратку» соединяют перемычкой с 3-ходовым вентилем, управляемым сигналами от термодатчика. При остывании теплоносителя на впуске в агрегат ниже критической температуры клапан поменяет положение, и произойдет подмес горячего потока в холодный.

Инструкция

Систему отопления собирают по следующим правилам:

1. Используют трубы ДУ25, при большой протяженности контура – ДУ32.
2. Горизонтальные участки прокладывают с малым уклоном, необходимым только для дренирования трубопровода, – 2-3 мм/м.
3. Разгонного коллектора не делают.
4. Группу безопасности устанавливают со стороны подающего патрубка котла не далее 0,5 м от него. Между теплогенератором и приборами запрещено размещать запорную арматуру.
5. Насос с фильтром и мембранный расширительный бак подсоединяют к «обратке», чтобы они работали в щадящих условиях при относительно низкой температуре.
6. Помпу размещают между 3-ходовым вентилем и отопителем.

Схема отопления твердотопливным котлом с насосом.

Нужно предусмотреть возможность аварийного сброса избыточного тепла.

Для этого используют:

• ветку с радиаторами в неотапливаемых помещениях (например, в кладовой или на веранде);
• змеевик в котловом баке, подключаемый к водопроводу с одной стороны и канализации – с другой.

Строим своими руками

Строительство дома силами подрядчика не потребует от вас опыта строительных работ. Вам нужно лишь выбрать проект, оплатить работы строительной фирмы и используемых материалов. Даже для контроля подрядчика и приемки готового объекта можно нанять профессионалов.

Все гораздо сложнее и серьезнее при строительстве дома своими руками. В одну статью невозможно уложить все советы и рекомендации по возведению каркасных сооружений, но мы можем дать вам направление для изучения каждого этапа строительства.

Итак, мы уже выбрали проект для дома. Как поступить дальше? Рекомендуем составить чертежи каждой из стен, пола, потолка и стропильной системы. Это значительно упростит расчет необходимых строительных материалов и монтаж элементов каркаса

Важно понимать расположение основных несущих элементов конструкции дома до обустройства фундамента. Расчет необходимых материалов особенно важен, если участок постройки находится далеко от поставщиков материала, а доставка материалов собственным транспортом не предоставляется возможной. Составьте план поставок материалов для своевременного выполнения работ и удобства их хранения

После того как работа с калькулятором и чертежами закончена, найдены поставщики необходимых материалов, составлен план доставки материалов на стройку, можно приступать к монтажу фундамента.
Каркасные дома имеют небольшой вес. Для строительства даже двухэтажного каркасного дома 6х6 можно обойтись свайным фундаментом или винтовыми сваями. Поэтому важно иметь чертежи дома, ведь под несущими элементами каркаса с наибольшей нагрузкой должна находиться опора. С правилами обустройства таких фундаментов вы можете ознакомиться в интернете.
Возведение стен каркасного дома невозможно до обустройства нижней обвязки и монтажа пола первого этажа.

Составьте план поставок материалов для своевременного выполнения работ и удобства их хранения. После того как работа с калькулятором и чертежами закончена, найдены поставщики необходимых материалов, составлен план доставки материалов на стройку, можно приступать к монтажу фундамента.
Каркасные дома имеют небольшой вес. Для строительства даже двухэтажного каркасного дома 6х6 можно обойтись свайным фундаментом или винтовыми сваями

Поэтому важно иметь чертежи дома, ведь под несущими элементами каркаса с наибольшей нагрузкой должна находиться опора. С правилами обустройства таких фундаментов вы можете ознакомиться в интернете.
Возведение стен каркасного дома невозможно до обустройства нижней обвязки и монтажа пола первого этажа.

Ключевые этапы работ

Установка и закрепление на фундаменте обвязочного бруса;
Выставление лаг для пола первого этажа (соблюдение уровня и плоскости расположения);
Монтаж чернового пола под утепление;
Закладка необходимых строительных мембран, утепление;
Монтаж финишного напольного покрытия или основания под него (листовые материалы под последующую отделку;
Монтаж каркаса из бруса (основные и промежуточные стойки, подготовка оконных и дверных проемов) или установка стеновых панелей в случае строительства каркасно-щитового дома. В случае выбора каркасно-щитовой технологии стеновые панели монтируются «на земле» или закупается готовый домокомплект;
Монтаж верхней обвязки и потолочных балок;
Работа со стропильной системой и кровельным материалом;
Обшивка стен дома и потолка с последующим утеплением может производиться в любом порядке после подведения дома под кровлю

Важно соблюдение технологии работ с выбранным утеплителем;
Отделочные работы: установка окон и дверей, работа с финишными отделочными материалами, монтаж инженерных систем и элементов коммуникаций.

Каждый из этапов работ требует детального изучения. Старайтесь работать с материалами, которые вам уже знакомы, или которые требуют минимального набора инструментов и навыков. Да, строительство каркасного дома 6 на 6 – весьма сложный процесс при рассмотрении каждого технологического этапа. Но стоит пройти этот путь один раз, а в дальнейшем это уже не будет казаться таким сложным

Важно ответственно подойти даже к самым простым строительным операциям

Хорошо забытое старое

Как быть, если дом напичкан электрообогревателями, а снежные заносы оборвали все провода?

Спасти ситуацию может обычная дровяная печь или булерьян, обладающие такими достоинствами как:

• длительная теплоотдача от кирпичной поверхности;
• 8-часовое горение булерьяна после одной закладки, чего хватит на всю ночь;
• как альтернативный вариант такое отопление в каркасном домене потребует колоссальных запасов дров, тем более прогреть весь дом не получится.

Дровяная печь может стать палочкой-выручалочкой

Русская печь или камин – удовольствие не из дешевых, конструкции требуют мощного фундамента, т.к. очень много весят, да и места занимают много. Мечтая о камине, помните, что он греет, пока горят дрова, и львиная доля тепла улетает в трубу. Так что романтический вечер на шкуре медведя у открытого огня – роскошь вне бюджета.

Красиво, но дорого

Варианты отопления частного дома

Схематическое изображение отопительной системы дома

Можно выделить основные виды топлива (энергии), которое может использоваться для отопления:

• кокс, дрова уголь (твердотопливные материалы);
• газ;
• бензин, дизельное топливо (жидкотопливные материалы);
• электричество (её генерируют и солнечные батареи в том числе).

Традиционные виды топлива (кокс, уголь, дрова) считаются устаревшими морально. К тому же, их использование ограничено фактически невозможностью автоматизации процесса отопления. Обычная дровяная печь, например, требует “заправки” дровами один раз в 6-7 часов, более совершенные пиролизные котлы, работающие без остановки 10-12 часов.

Газ – на сегодняшний момент наиболее дешёвое топливо (по крайней мере, для жителей России), однако его использование в отдалённых населённых пунктах не всегда возможно из-за банального отсутствия газопровода.

Проводить отдельную ветку в малый населенный пункт – экономически нецелесообразно. Именно по этой причине Россия, лидирующая по мировым запасам газа, не входит даже в первую двадцатку стран по уровню газификации территории (и это вполне объясняется объективными причинами).

Жидкое топливо имеет два существенных недостатка:

1. дороговизна;
2. опасность использования.

Впрочем, если в качестве теплоносителя при использовании для нагрева жидкого топлива брать автомобильный антифриз, то можно существенно сэкономить. Дело в том, что такой теплоноситель нагревается чрезвычайно быстро, удерживая тепло несколько суток. В целом, если произвести расчёт исходя из площади дома, то использование жидкого топлива иногда даже полностью экономически целесообразно (правда, подойдёт далеко не каждый тип антифриза).

Электричество – самый удобный в плане технической реализации вид теплоносителя, однако стоит оно дорого, да и подорожания происходят регулярно. Многие могут привести пример солнечных батарей. Однако тут надо учитывать такой фактор: безусловно, загородный дом в этом случае сможет отапливаться самостоятельно.

Стандартная солнечная батарея на крыше дома

Но стоимость солнечных коллекторов очень высока, причём, эксплуатационный их срок обычно не превышает 7-8 лет. Да и большая часть территории России лежит в умеренной климатической зоне с относительно небольшим количеством солнечных дней в году.

Что требуется для монтажа

В частном доме устройство отопления своими руками начинают с составления рабочей схемы всей системы обогрева с точными линейными размерами каждого участка трубопровода и площадью помещений. Данные чертежа необходимы для визуалиализации общей схемы отопления и для расчета необходимого количества труб.

Для того чтобы составить исполнительную схему необязательно быть профессиональным чертежником. Достаточно нарисовать произвольный простой чертеж, выполнить на нем расстановку радиаторов отопления и подсчитать количество труб для объединенного контура.

На основании исходных данных и предварительного подсчета необходимого количества тепловой энергии для обогрева дома, можно начинать подбор материалов для устройства домашней автономной системы.

Выбор теплового источника

Котел – это главный элемент генерации тепловой энергии. Главный критерий выбора теплогенератора зависит от вида топлива, как источника его работы. Мощность котла рассчитывается по нескольким факторам:

1. Объем отапливаемых помещений.
2. Климатические особенности региона.
3. Толщина наружных стен.
4. Наличие теплоизоляции основных конструктивных элементов здания.
5. Наличия подвального и чердачного помещения.

При выборе отопительного котла важно обратить внимание на адаптацию выбранной модели к отечественным условиям и на наличие сертификата соответствия качества

Трубы

Правильно подобранный вид трубы для отопления исключают технические эксплуатационные проблемы, гарантирует высокую степень надежности греющей линии. Совсем недавно для прокладки отопительных трубопроводов применялись стальные трубы диаметром до 108 мм. Собрать такую отопительную сеть было трудно, отдельные трубы нужно было сваривать между собой.

В настоящее время трубную разводку лучше всего проводить из следующих материалов:

• полипропиленовые  с внутренним армированием из алюминия или стекловолокна;
• металлопластик;
• сшитый полиэтилен;
• полиэтилен с добавками PE-RT;
• медь.

Из перечисленного перечня самым популярным считаются полипропиленовые трубы, которые отличаются прочностью, гибкостью, устойчивостью к температурным перепадам и коррозии. Этот материал легко смонтировать и подключить к радиаторам отопления.

Виды автономных систем отопления частного дома

Ключевым моментом индивидуального отопительного контура является вид топлива, применяемого для генерации тепловой энергии. По этому признаку автономные системы обогрева классифицируются на виды:

• Газовые, работающие на природном или сжиженном газе.
• Электрические.
• Твердотопливные, в которых в качестве источника энергии используется каменный уголь, горючие сланцы, древесные пеллеты, дрова.
• Жидкотопливные.

С целью снижения энергопотребления домашней греющей линии допускается использование нескольких видов топлива, правда, для этого потребуется специальные комбинированные котлы.

Отопление каркасного дома электричеством

Электрическое отопление каркасного дома используют в регионах с разным климатом. Оно очень удобное, относительно недорогое в монтаже и простое в эксплуатации. Высокую стоимость электричества можно снизить за счет установки экономичных обогревателей нового поколения.

Для электрического отопления используют разное оборудование:

• теплый пол;
• конвекторы;
• масляные радиаторы;
• тепловентиляторы;
• инфракрасные обогреватели;
• кондиционер и другие.

Конвекторные обогреватели

Конвектор – самый популярный прибор для электрического отопления каркасного дома. Принцип его работы заключается в обогреве воздуха. Холодный воздух попадает в конвектор снизу, нагревается и покидает его, устремляясь вверх. Затем воздух начинает циркулировать по помещению, поднимаясь вверх в соответствии с законами физики, а вниз опускается холодный воздух.

Простота этой системы заключается в том, что воздух движется естественным путем, параллельно прогревая помещение. Это позволяет без проблем отапливать даже большие по площади и объему комнаты. Считается, что КПД отопления с использованием конвекторов достигает 90%.

Но у этого способа обогрева есть и существенный минус – расходы электричества очень высокие, то есть, вариант нельзя назвать экономичным. Но сегодня можно встретить в продаже более новые конвекторы, в которых регулируется температура, повышена теплоотдача, что позволяет уменьшить расходы на отопление. Преимущество этих приборов в том, что их можно устанавливать самостоятельно.

Отопление тепловентиляторами

Тепловентиляторы схожи по принципу работы с конвекторами, но в отличие от них, имеют систему принудительной циркуляции воздуха. За счет этого теплообмен в воздушных массах осуществляется быстрее, а дом прогревается за значительно меньший промежуток времени.

Но при работе тепловентилятора стоит сильный шум, да и затраты на такое отопление будут высокими. Из-за этих недостатков тепловентиляторы не пользуются высоким спросом у владельцев каркасных домов. Этот вариант подходит только для быстрого прогрева помещения в экстренных случаях, а не для постоянного пользования.

Масляные радиаторы

У масляных радиаторов аналогичный принцип работы, как и у конвекторов, – они подогревают воздух только вблизи себя. С их помощью нельзя обогревать большую площадь из-за отсутствия циркуляции воздуха. Поэтому, если в комнате стоит радиатор, тепло только возле него, а в остальных местах помещения прохладно.

Хоть это и экономичный вариант частичного отопления каркасного дома, он не может использовать для всех помещений. Современные радиаторы оборудованы более продвинутыми аккумуляторами, в которых можно регулировать уровень обогрева. Эти аккумуляторы содержат масло, сохраняющее тепло от электрической спирали и постепенно отдающее его воздуху. Но точной регулировки температуры воздуха добиться на данный момент невозможно.

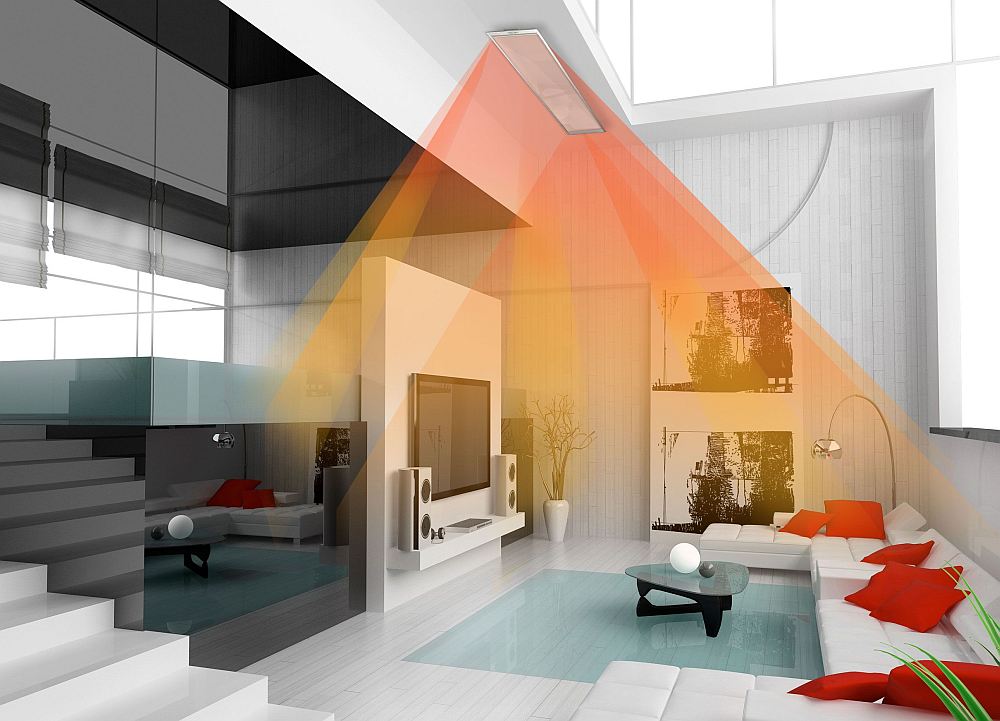

Инфракрасные обогреватели

Еще один современный обогревательный прибор, который применяют в отоплении каркасных домов – инфракрасный излучатель, работающий от электричества. Преимущество в том, что он нагревает предметы, а не воздух.

Практически мгновенно нагретые стены, мебель, плитка, пол в зоне действия начинают также отдавать свое тепло зданию. Благодаря инфракрасным обогревателям можно получить нужную температуру в доме быстро и без сухого воздуха, что очень удобно.

Теплые полы в каркасном доме

Теплые полы делают как в уже готовом доме, так и на этапе строительства. Сейчас это очень популярный вариант отопления, чему есть причины.

1. Во-первых, теплые полы можно расположить зонами (например, в кухне, ванной, в открытой части спальни, на балконе, в зоне отдыха в гостиной).
2. Во-вторых, это очень экономичный вариант обогрева дома весной и осенью, при котором наблюдается максимально идеальная циркуляция теплого воздуха в помещении.

Благодаря тому, что основой каркасного дома служит дерево, хорошо сохраняющее тепло, а стены хорошо утеплены, только теплыми полами можно отапливать жилые дома в южных регионах.

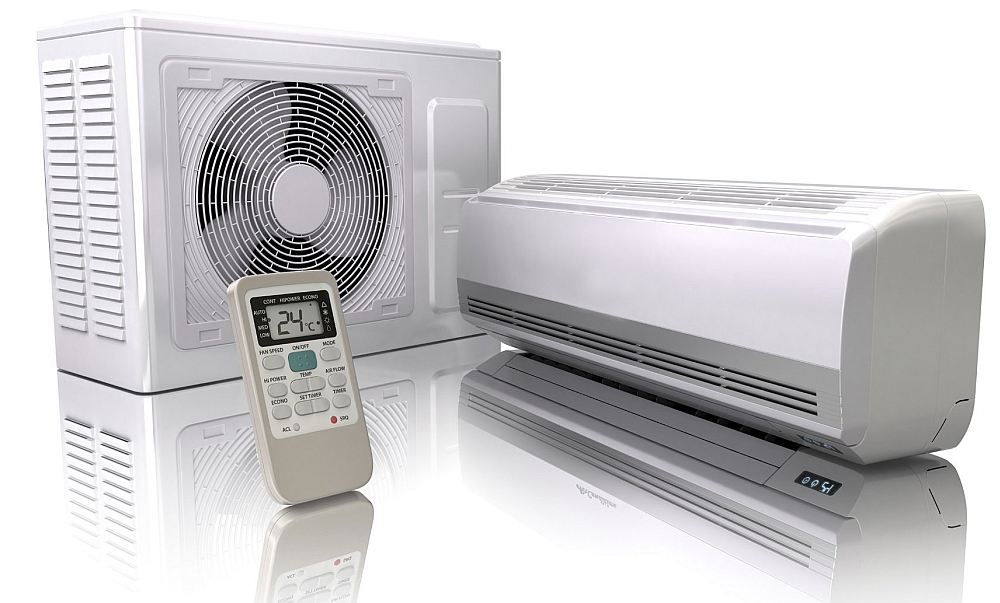

Кондиционер как способ отопления

Еще один электроприбор, при помощи которого можно обогревать каркасное здание – кондиционер. В межсезонье он способен не только охлаждать температуру воздуха, но и делать ее выше. Это способ быстрого подогрева помещения без серьезных трат энергии.

В отличие от вентилятора, новые кондиционеры почти не шумят, а вот старые работают довольно громко. Недостаток кондиционеров в том, что их нельзя использовать при отрицательных значения температуры. А вот в межсезонье это неплохой способ создать в доме комфортную температуру.

Печное отопление

Отопление каркасного дома печкой так же возможно. Этот способ отопления является одним из самых доступных. Наличие печки подразумевает постоянную топку внутри дома. А это дополнительная грязь зимой.

Печку необходимо постоянно чистить, так как она имеет свойство забиваться. Плюс ко всему велика вероятность возникновения пожара, особенно в каркасном доме.

Многие поняли преимущество каркасных домов перед каменными и кирпичными. О сохранении тепла в каркасном доме говорит система возведения стен (каркасов) при строительстве. Дело в том, что при постройке между двумя обшивками стены закладывают теплоизоляционный материал. В будущем такая схема создает для владельцев удобство в зимний период. Но учитывая температуры наших регионов, есть смысл подумать о том, чтобы утеплить дом более надежно.

Каждый частный дом с учетом климатического расположения, требует отопления в холодный период. Не исключением являются и каркасные дома, в которых отопительная система бывает в основном водяная. Для отопительного оборудования используют котлы разных типов: электрические, газовые, на твердом или жидком топливе. разрабатывается застройщиком еще на этапе проектирования сооружения.

Для любого вида отопительной системы проектом закладывается отдельное помещение – котельная

. Оборудование, выделяющее теплоэнергию, несет в себе риски аварийных и форс-мажорных ситуаций, поэтому доступ к таким приборам должен быть ограничен для детей и неподготовленных людей. Обычно в ассортименте отопительных систем существует множество контролирующих инструментов, предупреждающих возгорание или прямой контакт с током. Но все же лучше перестраховаться.

Котельная и требования к ней

Отдельное помещение под котел – еще не полное решение вопроса. Каркасные дома, как всем известно, выстраивают из стен, не выдерживающих высокие температуры. Для установки котла необходимо в помещении сделать дополнительную кладку как минимум в один кирпич, а сам котел оборудовать на расстоянии от стены с учетом подсчетов. Жители западных стран при возведении домов устанавливают более безопасные системы отопления – воздушные

. Таким образом, отопление каркасного дома происходит за счет работы обогревателя, в который попадает холодный воздух. Попадая в блок обогрева, через верхние жалюзи наружу выходит нагретый воздух. Отопительный прибор такого типа состоит из дизельного или газового обогревателя, системы фильтрации воздуха и приточной установки.

Воздушный обогрев

Процесс заключается в том, что холодный воздух с улицы, попадая в теплообменник, меняет свою температуру и после фильтрации попадает в теплоносители – трубы или радиаторы. В свою очередь, от них, теплый воздух попадает в специальные решетки, находящиеся на уровне пола. Все составляющие и комплектующие данного оборудования скрыты в подполе. Безопасность отопительного прибора в том, что все контактные места закрыты

, работает обогреватель всего 1-2 часа в сутки, с учетом температуры воздуха в помещении. Единственным недостатком является дороговизна такого устройства.

Теплый пол для каркасного дома

Также отопление каркасного дома возможно путем установки системы «теплых полов

». Отопление каркасного дома при помощи обогрева пола становится все более распространенным. Причина заложена в экономии средств при приобретении и установке оборудования и большом коэффициенте теплоотдачи со стороны пола. Разводка тонких металлопластиковых труб в помещении занимает мало места, монтаж допускается без предварительной стяжки цементом. Достаточно поверх конструкции системы теплого пола постелить любой твердый изоляционный стройматериал, и можно по своему вкусу укладывать плитку, паркет или другое покрытие.

– вопрос актуальный. Недостаточная толщина стен и кровли в холодные дни отнимает много теплоэнергии

С учетом установок отопительных систем, важно утеплить дом и установить хорошие окна

Отопление каркасного дома электричеством

Использование для отопления электричества – самый распространенный метод. Несмотря на то, что само по себе электричество не дешево, существует множество вариантов обогрева с помощью электроприборов, в том числе и достаточно экономных.

Конвекторы

Отопление каркасного дома конвекторами более современный способ, по сравнению с печами на дровах или угле. Суть заключается в нагреве воздуха в зоне действия прибора. Затем этот воздух под воздействием естественных физических законов, поднимается вверх, а его место занимает другой, более холодный. Происходит его естественная циркуляция. Коэффициент полезного действия электроконвекторов довольно высок – 90% и более. Однако электроэнергии на обогрев просторного помещения будет уходить очень много. Соответственно, и платить за нее придется немало. Существенные плюс такого вида отопления – возможность автоматизации. Практически на всех моделях можно задавать необходимый температурный или временной режим, когда конвектор будет сам отключаться и экономить таким образом электроэнергию.

Тепловентиляторы

Отопление в небольшом по площади помещении можно организовать с помощью электрической тепловой пушки или теповентилятора. Принцип работы такой же, как у конвектора, но с принудительной циркуляцией. Поэтому обмен воздухом происходит быстрее и помещение прогревается более равномерно и быстро. Однако такой метод отопления можно рекомендовать скорее как экстремальный: если вам нужно очень быстро нагреть помещение, либо локальную зону. Помимо больших затрат на электроэнергию, есть еще и шум, который издают приборы такого типа во время работы.

Масляные радиаторы

Нередко для обогрева комнат используют масляные радиаторы. Принцип работы этих приборов заключается в аккумуляции тепла маслом, которое получает его непосредственно от электрической спирали. Ввиду инертности теплоотдачи маслом, такой прибор долго сохраняет и распространяет тепло даже после выключения, но поскольку теплообмен между нагретым и холодным воздухом происходит медленно, большое помещение обогреть таким способом не получится. Терморегуляторы масляных радиаторов имеют обычно не точную шкалу в градусах, а что-то вроде «слабо-средне-сильно», что объясняется самим принципом работы такого прибора. Задать температуру нагревания с большей точностью не получится. Поверхность таких радиаторов обычно нагревается до 50 градусов, что вполне достаточно для отопления небольшой комнаты.

Инфракрасные излучатели

Инфракрасные излучатели могут вписаться в любой интерьер

Еще одна разновидность системы электрического отопления каркасного дома – установка инфракрасных излучателей. В отличие от всех вышеописанных систем такие приборы нагревают не воздух вокруг себя, а все предметы, на которые воздействует излучение (так же как это происходит летом под теплыми лучами солнца). Таким образом, в роли источников тепла могут выступать любые предметы, находящиеся в зоне действия приборов – мебель, пол, стены, различные предметы интерьера и даже сам человек. Сам принцип работы инфракрасных излучателей исключает перегрев или недогрев. То есть температура во всем помещении, оборудованном такими приборами, будет примерно одинакова, что создает положительный комфортный эффект.

Теплый пол

Такой вариант отопления каркасного дома вполне можно собрать своими руками. Причем даже в готовом доме. Современные системы теплых электрических полов позволяют легко смонтировать нужные площади нагревательной поверхности даже не специалисту, просто внимательно следуя инструкции. Такое отопление дома из СИП панелей, также, впрочем, как и из других материалов, вполне имеет право на существование. Положительные моменты – по теплому полу гораздо приятнее ходить, если есть маленькие дети, то они будут более защищены от простуды и, наконец, возможность регулирования температуры. Так же к плюсам можно отнести равномерный прогрев помещения и отсутствие видимых элементов системы отопления – труб и радиаторов. Минусы – затраты на электроэнергию при использовании такой системы на больших поверхностях. Чаще всего теплые полы используются зонированно: в ванной, в детской, или в какой-либо другой части жилого помещения, если это оправдано дизайном и назначением интерьера.

Пошаговая инструкция строительства каркасного дома

• ШАГ 1 подготовка участка и разметка дома
• ШАГ 2 заложение фундамента
• ШАГ 3 устройство пола
• ШАГ 4 устройство стен
• ШАГ 5 монтаж крыши
• ШАГ 6 утепление

ШАГ 1 Подготовка участка и разметка дома

• очищаем участок, где будет находиться дом от растительности
• выравниваем по горизонту
• делаем разметку фундамента
• проверяем равенство диагоналей
• натягиваем шнур между колышками

ШАГ 2 Заложение фундамента

Для строительства каркасного дома обычно используют следующие виды фундаментов:

• свайно-винтовой фундамент
• мелкозаглубленный ленточный фундамент
• плитный фундамент

Свайно-винтовой фундамент

• самый простой и дешевый вариант
• любые виды грунта
• легкий и удобный монтаж в любое время года
• простота наращивания
• несложный ремонт
• не тянет влагу из грунта

Мелкозаглубленный ленточный фундамент

• можно использовать только на хорошей почве
• требователен к соблюдению технологии заложения, приготовлению раствора
• требует дальнейшего обслуживания (отмостка, отвод воды и прочее)

Плитный фундамент

• очень дорого
• требует хорошей гидроизоляции
• при заглублении возможно скопление талых вод с участка

Вывод: выбираем свайно-винтовой фундамент

Фундамент каркасного дома своими руками фото

Фундамент каркасного дома своими руками фото

Устройство пола

При строительстве каркасного дома можно использовать следующие виды пола:

• бетонный (используется очень редко)
• деревянный

ШАГ 3 Устройство деревянного пола

• обвязка фундамента из бруса 150х150 или 150х200 (брус к фундаменту крепится с помощью болтов или шпилек)
• каркас пола в доме – установка лаг поверх обвязки (брус размером 100х200мм или 100х150мм)
• гидроизоляция (монтируется с напуском, согласно инструкции к материалу) и утепление пола (укладывается плотно, без щелей)

ШАГ 4 Устройство стен каркасного дома

Все доски и брусья крепятся гвоздями. Недопустимо использование саморезов, поскольку каркасный дом будет постоянно двигаться и жёсткое крепление может переломиться

весь каркас собирается из доски размером 50х150мм или 50х200мм

стены собираем на уже готовом полу каркасного дома (важно учитывать толщину доски при расчетах)

верхняя и нижняя доска стены раскладывается на полу, стойки пробиваются гвоздями 120-150мм

Установка и окончательная сборка всех стен

• используйте шнур, натягивая его от одного угла к другому
• выставите одну стену каркасного дома, закрепите её к полу, далее по очереди поднимайте и выставляйте все остальные стены и скрепите их между собой гвоздями или шпильками

Стены перед оттделкой в каркасном доме фото

Теперь необходимо сделать верхнюю обвязку и усиление конструкции

• прибейте доску по периметру гвоздями 120-150мм так, чтобы все стыки были перекрыты с напуском минимум 25-30 см
• обшиваем стены – делаем усиление конструкции с помощью фанеры или OSB-плиты

OSB-плиты для каркасного дома фото

Окно в каркасном доме перед оттделкой фото

Окно в каркасном доме фото

Устанавливаем внутренние перегородки каркасного дома

• толщина перегородок может быть меньше, чем у наружных стен
• утеплитель нужен для звукоизоляции
• гидроизоляция и пароизоляция не потребуются

ШАГ 5 Монтаж крыши каркасного дома

Крыша у каркасных домов не имеет существенных отличий от крыш другого вида.

Дополнительный материал вы найдёте в статье Как построить крышу своими руками

Крыша над крыльцом в каркасном доме фото

ШАГ 6 Утепление каркасного дома

• снаружи (поверх OSB или фанеры) натягивается гидроизолирующая мембрана
• потолок утепляем с чердака, сначала набивая пароизоляционную пленку на потолочные балки снизу
• после укладки утеплителя, поверх него набиваем пароизоляционную пленку
• поверх пленки набиваем обшивку (доску или рейки, листы OSB)
• поверх обшивки делается чистовая отделка

Утеплитель для каркасного дома фото

Потолок перед оттделкой в каркасном доме фото

Потолок перед оттделкой в каркасном доме фото

Отопление каркасного дома

Варианты отопления каркасного дома могут быть различными, за счет неплохих теплосберегающих характеристик, в подобных конструкциях могут использовать любые теплоносители. В основном выбор отопительного прибора зависит от предпочтений жильцов и финансовых средств, которые они готовы затратить на установку и обслуживание такого оборудования.

Трубы и радиаторы.

Тепло в каркасном доме можно получить за счет:

• Сжигания природного или сжиженного газа, дизельного топлива.
• Твердотопливного котла.
• Систем, работающих на электрической энергии.
• Современных технологий получения энергии от недр и солнца.

Самым оптимальным считается, когда отопление в каркасном доме своими руками сделано по комбинированной системе. Она легко монтируется без дополнительных усилий и инструментов, и позволяет отапливать каркасный дом вне зависимости от окружающих условий.

Комбинированная схема может включать в себя следующие варианты отопительных приборов: электрический котел, твердотопливный камин, воздушное отопление каркасного дома и солнечные панели на крыше. В ночное время дом будет отапливаться за счет нагрева воды в электрическом котле и теплых полов, плата за электроэнергию будет рассчитана по ночному тарифу, вечером для обогрева можно использовать обычный твердотопливный котел, в безоблачную погоду – энергию солнца.

На заметку
Главное преимущество данной систем – множество способов ее реализации. Так, теплые полы можно заменить обычные радиаторами, а вместо электрического котла установить газовый агрегат.

Особенности монтажа отопления

Монтаж отопления в каркасном доме начинается с выбора наиболее подходящей схемы. На следующем этапе обязательно составляется план размещения всех элементов отопительной системы в доме, далее закупается необходимое оборудование и осуществляется непосредственная установка.

За счет конструкции жилья трубы отопления в каркасном доме могут прокладываться уже на заключительном этапе. Однако, чтобы не разбирать панели, позаботиться об отоплении стоит на этапе работы со стенами.

Монтаж труб своими руками.

Чаще всего трубы располагают либо поверх каркасной конструкции и внутренней отделки, иногда их скрывают между стеной и облицовочным гипсокартоном. Лучше всего выбирать именно наружный вариант монтажа, вам не только не нужно будет проводить манипуляции с каркасом, но и в случае поломки или протечки удастся максимально быстро получить доступ к проблемному месту.

В случае установки комбинированного котла отопления заливается специальный фундамент. Данный этап необходим за счет того, что оборудование имеет большой вес. Котел также изолируется, организовывается система отвода продуктов сгорания. Стоит отметить, что именно с комбинированным котлом больше всего хлопот.
