Отрезной станок из болгарки своими руками

Необходимые инструменты и материалы

Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.

Прежде чем приступить к работе, надо приготовить:

трубу профильную «квадрат» (25х25х2,5 мм);
трубу профильную «прямоугольник» (40х20х2,5 мм);
лист металлический толщиной 4–5 мм;
подшипники шариковые № 202, 203 или 204 – 2 шт.;
пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
пруток диаметром 8–10 мм;
шину металлическую (20х4 мм);
болты и гайки c резьбой M8 или M.

Из инструментов понадобятся:

угловая шлифмашина;
дрель или сверлильный станок, набор свёрл;
набор плашек для нарезания метрической резьбы;
ключи рожковые;
сварочный аппарат.

Для изготовления станка лучше выбрать болгарку известного производителя

Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.

Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника. Вот почему лучше выбирать продукцию от проверенных производителей — Makita, Bosch и так далее.

Производители

Самые распространенные и популярные насадки – это отрезные диски. По металлу хорошие диски выпускает фирма «Макита» и «Бош». Лучшие алмазные насадки производит фирма Hitachi (Япония) – такие диски универсальны и могут успешно разрезать любой материал.

Ценятся шлифовальные насадки от компании DeWalt из Америки. Отличаются они по материалу, из которого сделаны, могут быть: из губки, материи, войлока.

Для работы с камнем и металлом применяют специальные обдирные насадки. Самыми качественными из них специалистами считаются изделия компаний DWT (Швейцария) и «Интерскол» (Россия). Продукция последней компании выгодно выделяется сочетанием цены и качества. Названные фирмы производят также хорошие обдирочные диски, на которых есть алмазное напыление.

Кроме того, компания DWT производит высококачественные насадки для УШМ под названием шарошки. Их используют для снятия старой краски, цемента, грунтовки.

Разнообразные насадки для турбинок очень хорошего качества выпускает компания «Фиолент». Цены на насадки от этого производителя невысокие. «Фиолент» появился на рынке сравнительно недавно, но уже успел завоевать хорошую репутацию и авторитет.

Компания «Борт» из Китая (Bort) также делает хорошие насадки для болгарок. Как известно, продукция китайских производителей традиционно отличается небольшой ценой.

Важные моменты при сооружении маятникового станка

Рассматриваемый тип инструмента относится к категории опасных, поэтому при сооружении оснастки учитываются такие главные моменты:

Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм
Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок
Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции
Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью

Это исключит вероятность повреждения частей тела человека
Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано
Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл
Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу

Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Кроме вариантов, когда станок имеет подвижную часть, есть также способы изготовления отрезных устройств с расположением инструмента в нижней части станины или столешницы верстака. Однако такой вариант подходит исключительно для случаев, когда планируется распиливание древесины. Ниже приведен пример, как из болгарки сделать домашнюю пилораму быстро и легко. Подробности по изготовлению домашних пилорам можно прочитать в этой статье.

Это интересно!Эксплуатировать в таком виде инструмент можно только с дисками или кругами для обработки дерева. Резать кафель и металл в таком положении болгарки крайне опасно.

Стусло из болгарки

Стусло из болгарки, делает работу с приспособлением намного легче.

Материал:

железная пластина 1×200×100×2 мм;
железный стержень 2×150×30×3 мм;
железный стержень 2×40×30×3 мм;
железный стержень 2×30×30×3 мм;
1×8×80 мм винты;
2×8 мм гайки;
2×8 мм шайбы;
винты 2 × 7 × 30 мм;
винты 1×7×50 мм;
3×7 мм гайки;

Стусло

Как сделать:

Шаг 1: Создайте базу подставки.
Шаг 2: Подготовка материала Отрегулируйте размеры металлической пластины 200×100×2 мм что бы, стороны находились под прямым углом (90°);
Необходимо вырезать 2 заготовки железного бруса 40×30×3 мм;
Отметьте центр и просверлите 10-миллиметровое отверстие на одной стороне. Отверстие должно иметь диаметр 7 мм;
Разрежьте два куска железа 150 мм;
В этих заготовках необходимы 3 отверстия. Отверстие необходимо располагать 10 мм от края;
Отверстия должны соответствовать болтам;
Формовать штанги необходимо в соответствии с шлифовальной машиной, чтобы соответствовать профилю машины;
Отрежьте один кусок железного стержня 30 мм. Просверлите отверстие диаметром 7 мм.

Шаг 3: Запуск кронштейна

Затем вкрутите эти детали в машину и отрегулируйте их. Один будет закреплен в правом боковом отверстии, а другой будет закреплен в верхнем отверстии;

Затем дайте точку пайки;
Затем сварить другую 30-миллиметровую деталь, уже пробуренную. Для облегчения выравнивания используйте 7-миллиметровый винт для их крепления. Затем необходимо сварить (дать только одну точку соединения) кусок железного стержня 30 мм сбоку.

На этом этапе важно, чтобы конечная деталь находилась под прямым углом

Шаг 4: База Возьмите 2 штуки железного бруса 40×30×3 мм и поместите их по бокам с обеих сторон и замените винт, чтобы соединить их и облегчить пайку.
Прикрепленный набор кронштейнов и боков расположите на пластине так, чтобы она была более смещена вправо. С обеих сторон должна быть небольшая разница.
Затем требуется сварить элементы приспособления (дать только одну точку пайки) с обеих сторон. Внесите необходимые корректировки. Не должно быть чрезмерных смещений.
Чтобы облегчить движение, между стороной и ручками разумно установлены две шайбы.
После проверки выравнивания выполните окончательную сварку.

Шаг 5: Завершение сборки Наблюдайте за тем, производите ли вы движение свободно, а угол может достигать — 90º.
После проверки выравнивания выполните окончательную сварку.

Шаг 6: Обработка основы. Отметьте разрез. Начните с приклеивания углов и отделки с помощью пилы.
Шаг 7: Основание с установленным шлифовальным станком. Воспользуйтесь поддержкой ручки, которая уже сопровождает оборудование и замените первоначально установленный винт.
Шаг 8: Отверстие глубины винта. Винт позволяет регулировать глубину разреза. Обратите внимание на выравнивание диска в продольном и поперечном направлениях.
Шаг 9: Напоминание. Помните, что эта инструкция указана для болгарки с тремя заводскими отверстиями. Это позволило зафиксировать машину в опоре, а третье отверстие регулирует глубину резки во время работы.

Почему стоит использовать станок

Обратный удар при работе с этим устройством представляет собой отброс оборудования при заклинивании шлифовального диска в изделии. Опасность такого исхода событий заключается в сопутствующем разрушении круга. На внушительных оборотах осколки абразива могут травмировать оператора.

Обратный удар может произойти и при завершении реза, когда элементы соединены маленькой перемычкой. При этом рекомендуется остановить инструмент, не завершив раскрой заготовки. Круг извлекается, а деталь обрезается с обратной стороны. Стационарный станок, который вы можете выполнить из подручных материалов, решает все перечисленные проблемы. Он способен еще и обеспечить дополнительную безопасность.

Изготовление мини болгарки

Самая ответственная часть – это посадить подшипник на немного обработанную (с помощью дрели и напильника) стойку от мат. платы компьютера и запрессовать тросик.

Разбираем зажим – крокодил и с помощью самодельного хомута крепим к нему подшипник. Кусок троса от спидометра закрепляем пластиковыми хомутами.

Сам электродвигатель вместе с реле помещаем в разрезанный по размеру баллончик от герметика (пустоты заполняем кусками резины). Дополнительно закрепляем болтом, который упирается в корпус моторчика от проворачивания.

Отрезной диск тоже самодельный. Для него изготавливаем защитный кожух из пластика.

Электрическая схема проста: при нажатии мини-кнопки включается реле, которое в свою очередь замыкает силовые контакты и подаёт напряжение на электродвигатель.

После сборки получаем новую конструкцию с необычным расположением моторчика. При работе инструмент держим так же, как и обычную “болгарку”, только теперь он стал более мобильным.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
Узлы в сборе закрепляют на оси двух сторон.
Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле

Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

Свойства готовых изделий

узкопрофильные, имеющие целевое предназначение;
модели, снабженные некоторыми дополнительными функциями.

Разные типы пил отличаются в цене, связанной с задачами модели и известностью изготовителя. Самые знаменитые марки:

Metabo.
Bosch.
Интерско.
Makita и т. д.

Торцовочный тип включает в себя следующие части:

диск пилы;
мотор;
подножка с пуском;
рукоятка для удержания и направленности.

Коллекторный мотор не требует регулярного слежения и смазывания деталей, а асинхронный выделяется продолжительной и тихой работой. Имеются варианты, где двигатель устанавливается сзади, что делает обзор намного лучше при работе вручную.

Мотор работает при помощи механизма, передающего вращение через ремень или зубчатое колесо. В первом варианте уменьшается шум и нет дрожания резца, а второй вариант не дает пиле возможности проскользнуть при отрезании в случае сильного нажима.

Как сделать торцовку из циркулярки?

Итак, для того чтобы своими руками в домашних условиях изготовить торцовку, вам необходимо сделать короб, который будет выполнять функцию основания. В качестве сырья для изготовления короба можно использовать ДСП (древесно-стружечную плиту).

В процессе сбивки и сборки короба специалисты рекомендуют использовать конфирматы, состоящие из 1-го элемента – они по своей сути являются обыкновенными стяжками для соединения деревянных деталей. Финальный короб для основы под торцовку должен иметь форму буквы «П».

По обеим бокам посредством саморезов надо закрепить небольшие отрезки древесно-стружечных плит. Благодаря такой манипуляции вы отрегулируете положение подошвы инструмента. Следующий шаг преобразование циркулярки – ее фиксация. Причем делать это стоит с использованием все тех же струбцин, а также можно применять барашковые зажимы.

Далее следует переходить к установке так называемого столика. Его стоит фиксировать неподалеку от основания стола. Однако учтите, что в процессе осуществления данной деятельности вы уменьшаете разрез по глубине на 1,5 сантиметра, поэтому старайтесь как можно ближе класть профиль по отношению к пильному элементу.

После проведения выше описанных манипуляций можно приступать к проведению тестового реза – вы должны получить леску реза на основе упора. Если так и получилось, то вы все сделали верно.

Как видите, из циркулярной ручной пилы вполне возможно изготовить торцовочный инструмент. Главное при этом – строго следовать инструкциям и рекомендациям, а также приложить немного сил и проявить терпение.

Разновидности торцовочных пил

Существует несколько типов торцовочных пил (в народе их также называют «торцовки»). Ознакомимся с этими разновидностями.

READ Какие Есть Пилы По Дереву

Изготовление простого каркаса

Если вы хотите изготовить простой отрезной станок из болгарки своими руками, то внимание необходимо заострить на каркасе. Простая его конструкция будет состоять из двух рам, которые устанавливаются на общей оси

Нижняя рама фиксируется на платформе. Последняя может быть изготовлена из ДСП или металла.

Если болгарка довольно большая, то лучше применить металл. Рама, к которой будет прикручивается углошлифовальная машина, должна вращаться по вертикали по принципу маятника. Для фиксации исходного положения понадобится пружина. К нижней раме фиксируется крепление, включающее подвижную струбцину и прижимной уголок.

Модели станков для резки металла

Продаваемое оборудование оснащается поворотной столешницей для резки под разными углами. Самоделки изготавливаются в двух вариантах: поворотными под углом 45° и неповоротными. Для каждого варианта в интернете можно найти чертежи отрезного станка из болгарки своими руками с полной деталировкой.

Поворотное устройство

Для изготовления в таком варианте станка понадобится:

УШМ;
стальной уголок на 50 и на 40;
труба для водопровода с условным проходом Ду32 и 25;
труба профильная 15х15, 20х20; 25х25;
стальной лист толщиной 4 мм;
закрытые или полузакрытые радиальные подшипники 202 — 2 штуки, упорный подшипник 8102;
шпилька М14;
метизы М6, М8 и М14;
дверная пружина;
жесть или оцинковка.

Порядок изготовления:

Отрезать от 50-го уголка два куска.
Просверлить в них отверстия. Диаметр отверстий 14 мм .
Получившиеся детали прикрепить к болгарке болтами к местам крепления рукояток.
В таком положении сваркой в двух местах прихватить уголки. После чего, открутив от болгарки, окончательно проварить.
Для изготовления каретки необходимо от трубы Ду32 отрезать кусок.
Из трубы Ду25 отрезать заготовку, меньшую по длине на высоту двух подшипников.
Впрессовать один 202 подшипник в трубу Ду32.
Вложить в нее отрезок Ду25.
Забить второй подшипник.
Сваренные уголки и каретку соединить шпилькой М14.
Стойки для надежности изготавливаются из 50-го уголка. Для получения одинакового размера обоих деталей их необходимо стянуть струбцинами. В данном состоянии следует просверлить отверстия.
Стойки прикручиваются к каретке.
Из профильной трубы 20х20 вырезать две тяги оптимальной длины и ручку.
Для основания достаточно листа в 4 мм и размером 600х600 мм.
Сварить конструкцию.
Прорезать в листе паз для выхода круга.
Закрепить возвратную пружину.
Зажим в виде тисков можно изготовить из шпильки куска трубы 20х20 и гаек. Гайки привариваются к основанию. Шпилька, вращаясь, перемещает трубу вперед, осуществляя зажим.
Для удобства вращения можно сделать маховичок, приварив длинный болт.
Кожух изготавливается по шаблону. Две зеркальные выкройки.
Каркас нарезается из уголка, к которому винтами М6 закрепляются выкройки.
Кожух закрепляется на штатные отверстия.
Для крепления на верстаке в основании сверлятся два отверстия под болты М8.

Вариант неповоротный

В отличие от первой модели, данная конструкция более сложная в техническом плане. Она имеет регулирование вылета ушм. Такую возможность она получила из-за использования автомобильных стоек машины.

Ввиду тонкого каркаса стоек необходимы кронштейны, в которые вставляются амортизаторы. Диаметр трубы подбирается под конкретные амортизаторы. Станина для болгарки своими руками, чертежи которой представлены, изготавливается из уголка. Остальные заготовки изготавливаются согласно чертежам.

Сварку конструкции следует производить полуавтоматом. Высота шва при этом минимальна, и нет необходимости в дальнейшей зачистке. Для облегчения хода механизм собирается на подшипниках. При этом исключается люфт и заклинивание. Высоту подъема болгарки ограничивает поперечина и шпилька. Откручивая гайку, амортизаторы поднимают механизм кверху. Это обеспечивает использование ушм разных моделей.

Для пиления труб под углом конструкция оборудуется поворотным столом. Жесткое крепление трубореза обеспечивает точный рез, а необходимый угол обеспечивает поворотный механизм, который требуется закрепить в нужном положении.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

простое и надежное крепление заготовки;
значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Картинка № 2. Стойка для болгарки Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

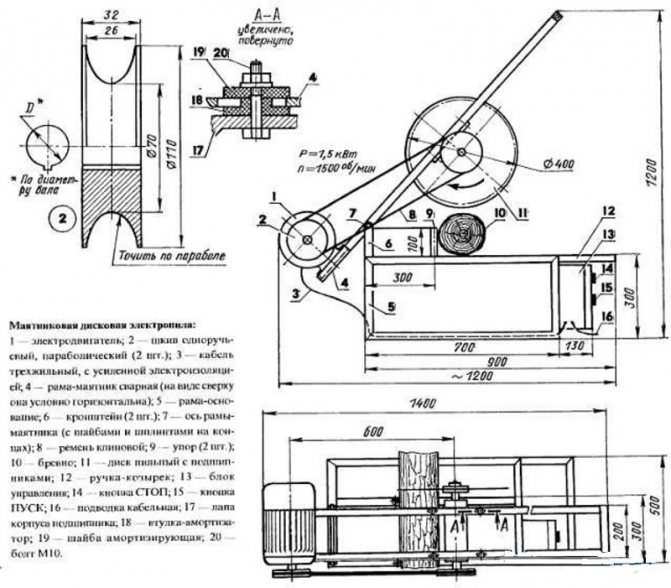

Картинка № 4. Маятниковая дисковая пила Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок. Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз. Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками

Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Сборка конструкции

Когда мастер принимает решение самостоятельно изготовить штатив для болгарки, это помогает избежать множества затрат, так как заводские модели дорогие и недолговечные. Но хороший результат зависит в том числе и от наличия элементарных навыков:

Умения обращаться с болгаркой и бытовым сварочным аппаратом.
Аккуратного сверления отверстий.
Запаса свободного времени и терпения.

Чтобы стойка соответствовала всем эксплуатационным требованиям, её сборка должна проходить в строгой последовательности. В зависимости от личных предпочтений, мастер может разработать собственный чертёж, который будет соответствовать определённой модели болгарки или же можно воспользоваться уже готовыми чертежами. Помимо этого, перед любыми манипуляциями нужно проверить рабочее состояние основного агрегата. Если он плохо работает и часто ломается, тогда нет необходимости сооружать под него мощную станину.

Специалисты утверждают, что порядок сборки стойки для УШМ выглядит следующим образом:

Изначально необходимо подготовить металлическую трубу, которую нужно аккуратно нарезать на отрезки определённой длины. Все манипуляции должны соответствовать используемому чертежу.
В обозначенных местах просверлить небольшие отверстия.
На этом этапе изготовить верхнюю и нижнюю раму.
Металлические заготовки приварить сварочным аппаратом или прикрутить на болтовые соединения.
Взять заранее подготовленный металлический лист либо ДСП.
В зависимости от диаметра стойки, вырезать рабочую поверхность.
Готовую поверхность установить на нижнюю платформу рабочего стола.
Всё зафиксировать болтами.
Держатель прикрепить к вертикальной раме таким образом, чтобы маятниковый тип вращения был свободен.
Аккуратно установить точную пружину, которая каждый раз будет возвращать угловую шлифовальную машинку в исходное положение.
Один конец пружины должен быть зафиксирован на верхней части торца, а вот второй конец на держателе.
Пришло время взять реле на 12 В, которое поможет повысить уровень комфорта работы с болгаркой Оно должно быть расположено таким образом, чтобы в процессе работы было удобно дотягиваться до кнопки.
Тщательно осмотреть состояние проводки и проверить её работоспособность.
В мастерской обязательно выделить отдельную розетку для используемой станины.
Взять качественные краски, лаки и грунтовки, чтобы полностью покрыть ими созданное приспособление. Эти манипуляции помогут придать изделию завершённый и эффектный вид. Кроме того, защитное покрытие из грунтовки убережёт стойку от негативного воздействия коррозии.
На этом этапе осталось оснастить конструкцию подвижной линейкой и специальным ограничителем.
Проверить готовую станину на работоспособность, запустить болгарку на холостом ходу.

Преимущества самодельного оборудования

Самодельные приспособления для ручного инструмента пользуются большой популярностью. Востребованность объясняется тем, что в мастерской они не занимают много места, что очень удобно в малых помещениях таких как гараж или подвал, что в основном и используют самодельщики.

Еще одним преимуществом самодельного оборудования является то, что владелец будет его изготовлять добротно, хоть такая самоделка и добавит в весе, но у нее будет запас прочности.

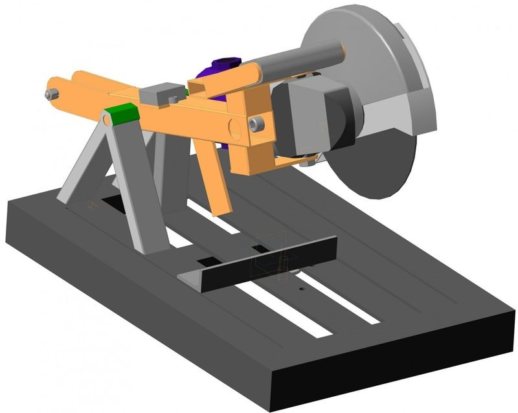

Чертежи подобного оборудования доступны для общего использования, но многие умельцы их дорабатывают самостоятельно, опираясь на собственные потребности.
