Передаточное отношение и число зубьев зубчатой передачи

Чем отличается масло 5w30 и 5w40 какое лучше выбрать

По своей схеме зубчатая передача подобна фрикционной – см.рис.11.1. Только здесь жесткое колесо имеет внутренние, а гибкое – наружные зубья (рис.11.7).

Рис.11.7

Гибкое колесо деформируют так, что в точках В между вершинами зубьев образуется радиальный зазор, а в точках А зубья зацепляются на полную рабочую высоту, в точках Е зацепление промежуточное. Ясно, что для зацепления необходимо равенство модулей зубьев обоих колес.

Передаточное отношение

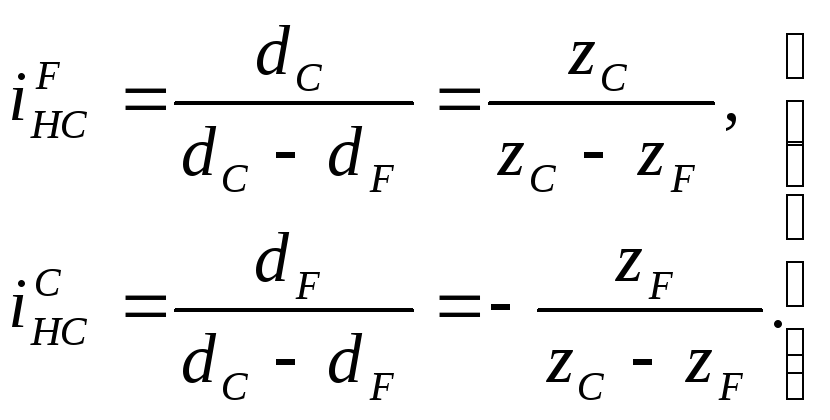

– положим, что в формулах (11.10) и (11.11) dF и dC – диаметры делительных окружностей


(11.16) При этом


(11.17)

Число зубьев

– на рис.11.7 изображены различные фазы зацепления зубьев. Здесь прямолинейный профиль принят условно, в целях простоты рассуждений. При вращении генератора осуществляется относительный поворот колес F и С, при котором зубья колеса F должны переходить из одной впадины колеса в другую. Для этого и необходимо расцепление зубьев в точке В. За четверть оборота генератора зубья переходят из положения В в положение А. В окружном направлении они смещаются на полшага. При неподвижном колесе С на полшага поворачивается колесо F. За полный оборот генератора – на два шага. Это может быть, если разность zC – zF = 2 или равна числу волн генератора u.

В общем случае

zC – zF = Кzu (11.18)

где Кz = 1, 2, 3, …

Обычно Кz = 1, а u = 2 и тогда


(11.19)

Зубья, на которые набегает генератор (верхняя правая и нижняя левая четверти окружности – рис.11.7), входят в зацеплении. Зубья, от которых убегает генератор (верхняя левая и нижняя правая четверти окружности), выходят из зацепления. При входе в зацепление зубья (Е) совершают рабочий ход и соприкасаются одними сторонами, при выходе (Е’) – холостой ход и соприкасаются другими сторонами.

Рассмотренная схема движения зубьев позволяет понять, что волновая передача может обеспечить одновременное зацепление большого числа зубьев. Теоретически дуга зацепления может распространяться от В до А и от В’ до А’. Или число зубьев в одновременном зацеплении составляет 50% от zF или zC. Например, при


= 100,zF = 200 или 100 зубьев в одновременном зацеплении вместо 1  2 в простых передачах. Это одно из основных преимуществ волновых зубчатых передач. Оно обеспечивает им высокую нагрузочную способность при малых габаритах.

Практически число одновременно зацепляющихся зубьев или размер дуги зацепления зависит от формы и величины деформирования гибкого колеса, от формы профиля зубьев и пр. (см. ниже).

Ременная передача

Как и зубчатая она встречается очень часто. В зависимости от того, как располагаются валы и ремень, передача может быть:

  • Открытой.
  • Перекрестной.
  • Полуперекрестной.
  • Угловой.
  • Спаренной.
  • Ступенчатой.

Ремень может быть круглым, плоским, трапецеидальным.

Передаточное отношение в таких передачах находится в пределах 1:4, 1:5 и лишь в редких случаях может быть равно 1:8.

К положительным качествам ременной передачи следует отнести:

  • Простоту конструкции.
  • Возможность расположения обоих шкивов на большом расстоянии друг от друга (свыше 15 метров).
  • Бесшумность и плавность работы.
  • Защиту механизмов от перегрузок благодаря упругим свойствам ремня и его способности в определённые моменты проскальзывать по поверхностям шкивов.
  • Работу при больших угловых скоростях.

Недостатками передачи являются:

  • Удлинение ремней (их вытягивание) в процессе работы, то есть недолговечность.
  • Непостоянство передаточного числа, что объясняется неизбежным проскальзыванием ремня.
  • Достаточно большие размеры.

Виды планетарных редукторов

Встречается довольно большое количество разновидностей понижающих редукторов. Классификация проводится также по количеству ступеней:

  1. Одноступенчатые.
  2. Многоступенчатые.

Первый вариант исполнения намного проще, характеризуется меньшими размерами и обеспечивает более широкие возможности по передаче крутящего момента. Создание нескольких ступеней определяет существенное увеличение размеров конструкции, а диапазон передаточных чисел уменьшается.

Также классификация проводится по показателю сложности планетарного редуктора. Выделяют два основных типа:

  1. Простые.
  2. Дифференциальные.

На сегодняшний день дифференциальный редуктор получил весьма широкое распространение, так как позволяет передавать вращение требуемым образом в конкретном случае.

Выделяют виды в зависимости от формы корпуса, а также применяемым внутри элементам. Классификация выглядит следующим образом:

  1. Волновые.
  2. Конические.
  3. Червячные.
  4. Цилиндрические или колесного типа.

Их применение позволяет передавать вращение между пересекающимися, перекрещивающимися и параллельными валами. Именно поэтому планетарный редуктор получил широкое распространение.

Двухступенчатые планетарные мотор-редукторы применяются в случае, когда нужно передавать вращение с различной частотой. Некоторые варианты исполнения изготавливаются по схеме 3к, планетарные редукторы большой мощности зачастую имеют крупный размер, а при изготовлении основных частей применяется закаленная сталь, характеризующаяся высокой устойчивостью к износу.

Changan совместно с Huawei выпустит сразу 5 новинок под маркой Avatar. Первые подробности

ChanganНа сегодняшний день схемы передаточного отношения передачи реализуются с использованием определенных механических соединений, а именно:

  • за счет использования специальных ремней;
  • при помощи червячных соединений;
  • с использованием зубчатого зацепления;
  • при помощи цепей;
  • за счет фрикционных сцеплений.

Здесь необходимо принимать во внимание тот факт, что передача вращения, основывается на двух естественных физических принципах (трение и зацепление). Читайте нас:


Читайте нас:

Учитывая вышесказанное, неудивительно, что практически все современные механизмы изготавливаются производителями с расчетом на замедление или напротив ускорение. В первом случае речь идет про редуктора. Что же касается второго момента, то это мультипликаторы. Каждый представленный вариант может быть выполнен в одноступенчатом, двухступенчатом, а также многоступенчатом исполнении. В частности, если говорить про пространственное расположение отдельных осей, то определяется несколько видов:

  • параллельные элементы (валы расположены параллельно);
  • пересекающиеся механизмы;
  • перекрещивающиеся компоненты.

Во втором случае зацепление осуществляется за счет пересечения, тогда как в третьей ситуации валы должны вступать в перекрестное зацепление.

На практике, практически все механизмы делятся на замедляющие и ускоряющие движения. В современном автомобилестроении чаще всего используются именно первые типы, по той простой причине, что эта разновидность больше всего подходит для взаимодействия с двигателями, вращающимися на большой скорости. Кроме того, такое совмещение обусловлено конечной необходимостью значительно повысить мощность выходного компонента в кинетической схеме. Примечательно, что в настоящее время существует специальная таблица передаточных отношений. Однако, здесь речь идет лишь про сводный документ, где приводятся лишь основные значения и характеристики всех вариантов кинетических соединений.

Передаточное число – главная передача

Затем по зависимостям, установленным в теории автомобиля, определяют передаточные числа главной передачи и коробки передач, а также число передач.  

Этими параметрами являются характеристика, рабочий объем и оборотность двигателя; передаточные числа главной передачи, коробки передач и демультипликатора.  

Разные передаточные числа ступичных редукторов передних и задних колес в сочетании с передаточными числами главных передач переднего и заднего мостов обеспечивают одинаковые окружные скорости передних и задних колес, что необходимо для нормальной работы ходовой части тягача.  

Повышение динамического фактора может быть достигнуто путем повышения крутящего момента двигателя или увеличения передаточного числа главной передачи. Улучшение динамичности грузовых автомобилей достигается за счет уменьшения их собственного веса, а легковых автомобилей – также и путем придания им обтекаемой формы.  

Специально построенные газогенераторные автомобили ( заводского производства) отличаются некоторыми особенностями двигателя, увеличенным передаточным числом главной передачи и изменениями кузова и кабины в связи с размещением газогенераторной установки. Кроме того, на них устанавливаются специальные контрольные приборы и приспособления.  

Мт – крутящий момент мотора, гк – передаточное число коробки передач, г – передаточное число главной передачи и – ij – кпд трансмиссии.  

Тяговые качества грузовых автомобилей при постоянной работе с прицепами могут быть повышены за счет увеличения передаточного числа главной передачи при соответственном снижении их максимальной скорости.  

Число оборотов привода спидометра, отнесенное к пути, пройденному автомобилем, обусловливается действительным радиусом качения шины, передаточным числом главной передачи автомобиля и передаточным числом привода вала спидометра.  

Выбор числа оборотов того или иного подшипника зависит от средней эксплоатационной скорости автомобиля, от радиуса качения колес и от соответствующих передаточных чисел главной передачи и коробки передач.  

Для того чтобы лучше приспособить грузовой автомобиль к заданным условиям эксплоатации, одно и то же шасси снабжается шинами либо стандартного, либо повышенного размера, с различным рисунком протектора, а передаточное число главной передачи соответственно подбирается. Самое короткобазное шасси данной модели используется не только для установки кузова-самосвала, предназначенного для перевозки компактных грузов, но применяется также и под тягач для седельного полуприцепа. Самое длиннобазное шасси снабжается обычно кузовом с решетчатыми бортами для перевозки емких грузов.  

Исходными данными для предварительного выбора основных размеров и параметров зубчатых колес главных передач являются максимальное значение крутящего момента на ведущем зубчатом колесе главной передачи ( по двигателю или сцеплению ведущих колес), передаточное число главной передачи и0, а также ограничения по дорожному просвету.  

Главная передача служит для передачи крутящего момента от карданного вала к полуосям ведущих колес под углом 90 и для повышения величины крутящего момента. Передаточное число главной передачи ( для легковых автомобилей 4 – 5, для грузовых 6 – 7) подбирается из расчета получения достаточной величины тягового усилия.  

Автомобиль-самосвал МАЗ-205 изготовлен на базе автомобиля МАЗ-200 ( ЯАЗ-200) и отличается от него укороченной на 720 мм базой и укороченными вследствие этого карданными валами. Передаточное число главной передачи увеличено до 9 0 для улучшения тяговых качеств автомобиля при работе его в тяжелых дорожных условиях. Пневматический привод тормозов автомобиля несколько изменен, так как самосвал МАЗ-205 не предназначен для работы с прицепами.  

Главная передача предназначена для увеличения крутящего момента, подводимого к ведущим колесам. Передаточное число главной передачи зависит в основном от мощности и быстроходности двигателя, назначения и общей массы автомобиля. Главные передачи могут быть с коническими, гипоидными или червячными шестернями.  

Данные по автомобилю Москвич соответствуют передаточным числам коробки передач первой модели. Победа соответствуют передаточному числу главной передачи / 0 5 125 и передаточным числам коробки передач первой модели.  

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

u12 = ± Z2/Zи u21 = ± Z1/Z2,

Где u12 – передаточное число шестерни и колеса;

Z2 и Z1 – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

u16 = u12×u23×u45×u56 = z2/z1×z3/z2×z5/z4×z6/z5 = z3/z1×z6/z4

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

  • трение соприкасаемых поверхностей;
  • изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
  • потери на шпонках и шлицах;
  • трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойства хромоникелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы  узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чем больше зацеплений, соединений и подшипников, тем меньше КПД.

О главной паре

Практически все виды передач используются в автомобиле – крутящий момент от двигателя проходит цепочку различных устройств и претерпевает изменения, начиная от КПП, главной пары, и заканчивая колесами автомобиля. Все передаточные отношения для КПП и главной пары влияют непосредственным образом на динамику автомобиля.
Поэтому с целью

  1. уменьшения частоты переключения;
  2. возможности движения при спокойной езде на небольших оборотах двигателя;
  3. повышения верхнего порога скорости движения,

передаточные отношения, в том числе и для главной пары, должны быть уменьшены. Для улучшения разгонной динамики все должно быть наоборот.

Работа различных механизмов и устройств, в том числе и в автомобиле, не может происходить без преобразования используемой энергии, как по величине, так и по направлению. Оценить и рассчитать величину необходимого изменения, а также его последствия, помогает передаточное отношение.

Мне нравится1Не нравится

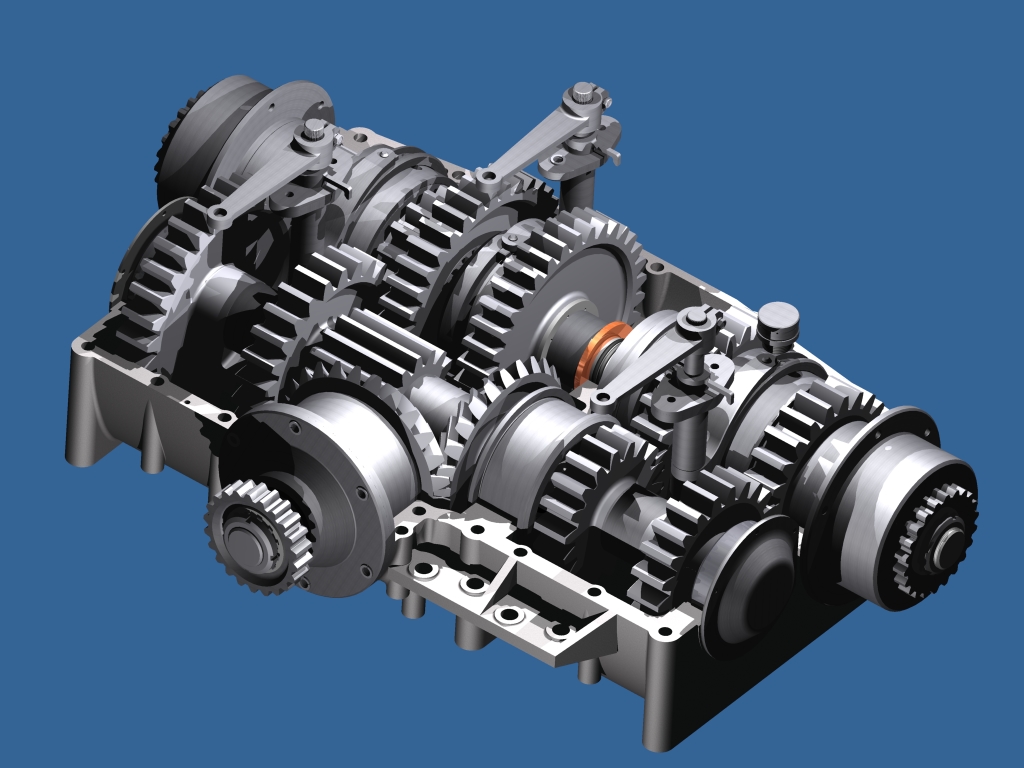

Влияние передаточного числа на динамику

Передаточное число – величина вычисляемая, она находится отношением числа зубьев ведомой шестерни к количеству ведущей. Чем выше это значение, тем двигатель быстрее накрутит нужное количество оборотов и разгонит автомобиль более стремительно. «Супер!», — скажете вы, но ошибетесь в главном – максимум скорости в этом случае будет меньшим, а переключать передачи вам придется намного чаще. Поэтому производители придерживаются средних значений передаточных чисел КПП, создавая многоступенчатые конструкции.

Сначала конструкции КПП содержали 3 вала, где 3-я передача являлась прямой и позволяла достигать предельной скорости. Последующая же регулировка скорости сводилась к уменьшению оборотов двигателя через подачу топлива, в этом случае эффект управления скоростью достигался, но терялась экономичность авто совершенно. Поэтому количество передач увеличили, и бывшая прямая третья стала четвертой или пятой, а далее достигла и более высоких ступней.

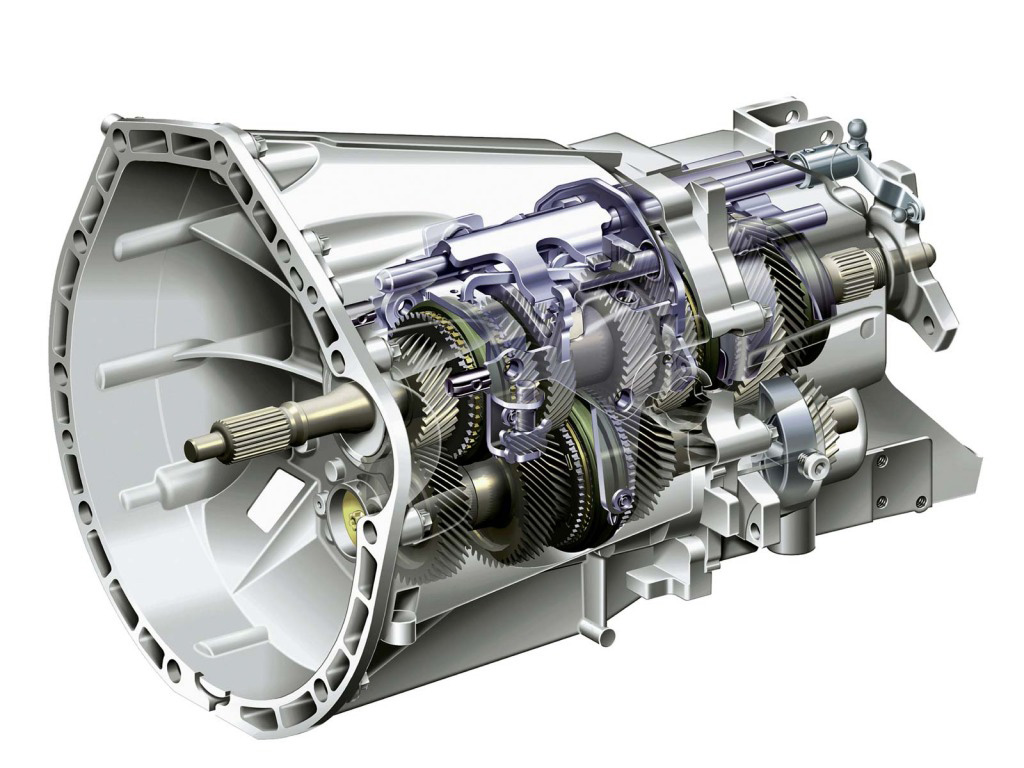

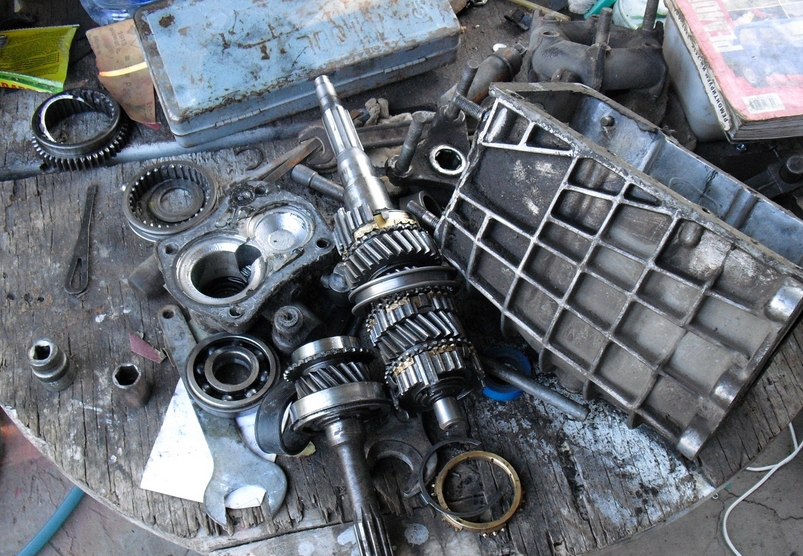

Передаточные числа механической коробки передач самой распространенной 5-скоростной КПП находятся в следующих диапазонах:

  • 1-я передача – от 3 до 4;
  • 2-я передача – от 2 до 2,9;
  • 3-я передача – от 1,2 до 1,9;
  • 4-я передача – от 0,9 до 1,2;
  • 5-я передача – от 0,7 до 0,9;
  • задний ход – от 3 до 4.

Если передаточные числа АКПП будут настроены неправильно, то комфорта от поездки за рулем добиться не удастся. А вот в АКПП передаточные числа при несбалансированности способны равномерное движение автомобиля превратить в езду на упрямом осле, сопровождающуюся постоянными рывками и необоснованно большим расходом топлива.

Оптимальными специалисты считают значения, расположенные близко друг к другу, тогда у автомобиля будет разгон без рывков при переключении скоростей. Такого дробления не удастся осуществить, если передач будет мало, поэтому чем больше передач – тем лучше для вашего комфорта при вождении. Особенно это касается машин с автоматом: если есть возможность выбора, то АКПП с 5-ю, 6-ю, 7-ю скоростями будет намного предпочтительнее 4АКПП. Здесь за вас скорости переключает автоматика, и чем чаще она будет это делать, тем быстрее выйдут из строя дорогостоящие механизмы.

Часто значения передаточных чисел указывают в характеристиках автомобиля. За этими цифрами стоит скрупулезный подбор производителем оптимальных значений. Каких-то идеальных величин, как при оценке других параметров, здесь не существует. Поэтому назвать одно значение плохим, а другое хорошим нельзя, так как коробки передач влияют на динамику машины, а тип вождения и предпочтения у владельцев авто зачастую кардинально различны, и сложно рассматривать КПП отдельно от всего «организма» машины. Все скоростные режимы и рекомендации завода-изготовителя формируются только после определения передаточных чисел, ибо они должны учитывать такие нюансы, как:

  • комфорт в управлении автомобилем, исключающий частое переключение передач как на механике, так и на автомате;
  • хорошие показатели динамики автомобиля;
  • все передачи должны работать слаженно, чтобы ни один режим поездки не выбивался из заданного ритма;
  • расход топлива должен быть нормальным и соизмерим заявленной литражности, перегазовок быть не должно;
  • длинная последняя передача способна разогнать авто до максимальной скорости;
  • должна быть полная совместимость двигателя и передаточных чисел.

Последний пункт поясним немного подробнее. Для каждого двигателя разработчики создают коробку с заданными передаточными числами, поэтому задумываясь о замене КПП, вариант неродной коробки даже не стоит рассматривать. С данной модификацией вы можете приобрести массу проблем. Если новая коробка взята от такого же двигателя, но более мощного, то вам гарантирован больший износ мотора и не слишком удобное переключение скоростей, но к этому со временем можно привыкнуть, а вот преждевременный износ двигателя – вещь малоприятная.

Не лучше ситуация получается и при обратной замене – коробку взяли из пары, где двигатель был слабее. Этой модификацией вы обделите себя по потенциалу машины и увеличите топливные затраты на поездку.

Таким образом, для полноценной работы автомобиля в нем должна располагаться родная трансмиссия. Но народные умельцы автомобильного тюнинга уже научились менять в машине передаточное число, используя новые шестерни в рядах и получая другие характеристики модели. Такие модификации часто проводят с автомобилями ВАЗ. Следствие этого — более интенсивный разгон автомобиля, но приходится жертвовать максимальной скоростью.

Передаточное число гоночных автомобилей также разительно отличается от серийных моделей, ибо перед ними стоят другие задачи эксплуатации.

Что такое зубчатая передача

В данном случае речь идет про механическое соединение двух, либо большего числа валов, приводящихся в движение благодаря специальным колесам, на чьей поверхности расположены соответствующие зубья. Данный вариант совмещения можно подразделить по следующим параметрам:

  • расположению рабочих элементов в корпусе;
  • вычисляемой скорости вращения колесной оси;
  • уровню защиты механизма от воздействия из вне;
  • типу, а также форме зубьев.

Здесь необходимо принимать во внимание тот факт, что наиболее значимая роль в работе всего механизма отведена передаточному отношению зубчатой передачи. Вычислить эти сведения можно благодаря стандартному выражению. Для поиска точных сведения подставляются различные параметры (к примеру, число зубьев)

Здесь I12 – это передаточное отношение от первого звена ко второму (1 – ведущее звено, 2 – ведомое звено). Параметры d – диаметры звеньев. Переменные Z – число зубьев. Показатели M – крутящий момент для звеньев. W – угловые скорости звеньев, n – частота вращения звеньев

Для поиска точных сведения подставляются различные параметры (к примеру, число зубьев). Здесь I12 – это передаточное отношение от первого звена ко второму (1 – ведущее звено, 2 – ведомое звено). Параметры d – диаметры звеньев. Переменные Z – число зубьев. Показатели M – крутящий момент для звеньев. W – угловые скорости звеньев, n – частота вращения звеньев.

В данном случае необходимо принимать во внимание тот факт, что конечный показатель напрямую зависит от числа присутствующих звеньев. Преимущество подобного соединения в том, что здесь присутствует постоянство реального, а также расчетного передаточных отношений. Именно поэтому, здесь отсутствует так называемый эффект проскальзывания

В зависимости от числа шестеренок и количества колес зубчатыми звеньями, оказывается значительное влияние на окончательную величину данного показателя

Именно поэтому, здесь отсутствует так называемый эффект проскальзывания. В зависимости от числа шестеренок и количества колес зубчатыми звеньями, оказывается значительное влияние на окончательную величину данного показателя.

Если же говорить про цилиндрические передачи, то здесь конечный параметр, за исключением указанных выше моментов, зависит от расстояния между осями. На практике, цилиндрические зубчатые механизмы очень часто применяются в автомобилестроении при производстве легкового и грузового транспорта. Наиболее часто подобные соединения встречаются в трансмиссии. Стоит отметить, что зубчатая передача выделяется наибольшим коэффициентом отдачи мощности. На практике, этот механизм способен вырабатывать до 4 500 кВт при условии, что передаточное число достигает 6,3.

Также некоторое распространение получили не только цилиндрические элементы, но и конструктивные компоненты с зубьями конического вида. Для них применяется ортогональное сочленение. Для того, чтобы рассчитать передаточное отношение конической передачи, требуется учитывать делительные диаметры, число зубьев, а кроме того, предусмотренные углы конусов. В конечном итоге, чтобы получить прочное поступательное движение на практике применяют соединение реечного типа. По конструкции этот механизм состоит из рейки со специальными зубьями, а также шестерни. При использовании реечной передачи обязательно нужно учитывать число зубьев на колесе, диаметр окружности, а также количество зубцов на самой рейке.

Особенности цепной передачи и ее отличия от ременной

Первое серьезное отличие двух самых широко распространенных видов передач – цепной и ременной – было указано выше. Оно заключается в возможности изгиба цепи только в одной плоскости и, как следствие, использование исключительно для валов, расположенных параллельно друг другу.

Другим немаловажным отличием выступает отсутствие в цепной передаче ключевого значения такого важного параметра, как угол обхвата цепью звездочки. В отличие от ременной передачи он не играет настолько серьезной роли в обеспечиваемых при передаче энергии характеристиках

В качестве существенного фактора, являющегося плюсом цепной передачи, можно назвать отсутствие необходимости предварительно натягивать цепь, так как действие механизма обеспечивается зацеплением звеньев цепи с зубьями звездочек.

Важной особенностью цепной передачи выступает возможность эффективного использования практически для любых межосевых расстояний – как для малых, так и для больших. Она дополняется способностью передачи мощности от одного вала сразу нескольким

Кроме того, цепная передача может быть как понижающей, так и повышающей, что также является характерной отличительной чертой этого способа передачи энергии.

Достоинства и недостатки планетарных передач

Планетарная передача выигрывает у простых зубчатых механизмов аналогичной мощности компактным размером и массой меньшей в 2 — 3 раза. Используя нескольких планетных шестерней, достигается зацепление зубьев на 80%. Нагрузочная способность механизма повышается, а давление на каждый зубец уменьшается.

Кинематическая характеристика планетарного механизма доходит до 1000 с малым числом зубчатых колёс без применения многорядных конструкций. Помимо передачи планетарная схема способна работать как дифференциал.

За счёт соосности валов планетарного механизма, компоновать машины проще, чем с другими редукторами.

Применение планетарного ряда в АКПП снижает уровень шума в салоне автомобиля. Сбалансированная система имеет высокую вибропрочность за счет демпфирования колебаний. Соответственно снижается вибрация кузова.

Недостатки планетарного механизма:

  • сложное производство и высокая точность сборки;
  • в сателлиты устанавливают подшипники, которые выходят из строят быстрее, чем шестерня;
  • при повышении передаточных отношений КПД падает, поэтому приходится усложнять конструкцию.

Читать

АКПП сбрасывает и не переключает передачи: причины и диагностика

Силы в зацеплении цилиндрической косозубой передачи

— окружная сила;

— вспомогательная окружная сила;

— осевая сила;

— радиальная сила;

— сила нормального

давления.

Наличие в передаче осевой силы

приводит к дополнительному нагружению вала изгибающим моментом, а подшипников — осевой силой, что ведет к необходимости применения в опорах радиально-упорных подшипников, воспринимающих радиальную и осевую нагрузку.

Проектные и проверочные расчеты косозубых передач по контактным напряжениям и напряжениям изгиба производят по тем же зависимостям, что и для прямозубых передач. При этом учитывают увеличение прочности зубьев вследствие угла наклона зубьев

.

2 Построение внешней скоростной характеристики

Cкоростная
характеристика двигателя представляет
собой зависимость эффективной мощности
и крутящего моментадвигателя при установившемся режиме
его работы от угловой скорости коленчатого
вала двигателяили частоты его вращения.

Для
заполнения «таблицы 2.1 — Данные для
построения графиков внешней скоростной
характеристики двигателя и оценки
тягово-скоростной свойств автомобиля»
будем использовать следующие формулы:

Для
нахождения стендовой мощности:

где
a,b,c
взяты из пункта 1.5 .

Для
нахождения мощности двигателя при его
эксплуатации:

где

Для
нахождения стендового момента:

Для
нахождения момента двигателя при его
эксплуатации:

Для каждой
из передач определяем коэффициент
учета вращающичся масс автомобиля:

Где для одиночных автомобилей при их
номинальной нагрузке можно считать,
что

Для нахождения
скорости автомобиля:

Для нахождения
окружной силы на ведущих колёсах:

Для нахождения
коэффициента сопротивления качению:

Где коэффициент сопротивления качению
при движении автомобиля с малой скоростью
принимаем
.

Для нахождения
силы сопротивления качению:

Для нахождения
силы сопротивления воздуха движению
автомобиля:

Где
берём из пункта 1.4 .

Для нахождения
динамической характеристики автомобиля:

Для нахождения
прямолинейного ускорения автомобиля:

Результаты
расчета сведены в таблицу 2.1.

Таблицы
2.1 — Данные для построения графиков
внешней скоростной характеристики
двигателя и оценки тягово-скоростной
свойств автомобиля.

Параметры

Частота
вращения коленчатого вала, об/мин

Обозна-чение

Параметр

600

1300

2000

2823,53

3400

4100

4800

5136

ne\np

0,13

0,27

0,42

0,59

0,71

0,85

1,00

1,07

pe
ст

кВт

10,73

28,34

48,50

71,33

84,20

93,60

93,27

88,76

pe

кВт

10,19

26,92

46,07

67,76

79,99

88,92

88,61

84,32

M
e ст

Нм

170,79

208,17

231,58

241,25

236,51

218,03

185,58

165,04

M
e

Нм

162,25

197,76

220,00

229,19

224,69

207,13

176,30

156,79

Передача
1

U1=2.95
,δ1=1.388

Va

6,06

13,13

20,19

28,51

34,33

41,40

48,47

51,86

Fk

5573,4

6793,3

7557,4

7872,8

7718,3

7115,0

6056,0

5385,8

f

0,0070

0,0070

0,0071

0,0072

0,0073

0,0074

0,0076

0,0077

Ff

123,3

123,9

125,0

126,7

128,4

130,7

133,6

135,1

1,4

6,6

15,7

31,4

45,5

66,1

90,6

103,8

D

0,3167

0,3858

0,4287

0,4457

0,4361

0,4007

0,3391

0,3002

ax

2,19

2,68

2,98

3,10

3,03

2,78

2,34

2,07

Передача
2

U2=2.06,
δ2=2097

Va

8,68

18,80

28,92

40,83

49,16

59,28

69,40

74,26

Fk

3892,0

4743,8

5277,4

5497,6

5389,7

4968,5

4228,9

3760,9

f

0,0070

0,0071

0,0072

0,0074

0,0076

0,0079

0,0082

0,0084

Ff

123,5

124,7

126,9

130,5

133,9

138,7

144,5

147,6

2,9

13,6

32,3

64,3

93,2

135,6

185,8

212,8

D

0,2211

0,2689

0,2981

0,3088

0,3011

0,2747

0,2298

0,2017

ax

1,74

2,12

2,36

2,44

2,38

2,16

1,80

1,57

Передача
3

U3=1.43,
δ3=1.128

Va

12,50

27,08

41,66

58,81

70,82

85,40

99,98

106,98

Fk

2701,7

3293,0

3663,4

3816,3

3741,4

3449,0

2935,6

2610,7

f

0,0070

0,0072

0,0074

0,0079

0,0083

0,0088

0,0095

0,0099

Ff

124

126

131

138

145

155

167

174

6,0

28,3

67,0

133,4

193,5

281,4

385,7

441,5

D

0,2

0,2

0,2

0,2

0,2

0,2

0,1

0,1

ax

1,28

1,56

1,72

1,76

1,69

1,50

1,18

0,99

Передача
4

U4=1,δ4=1.08

Va

17,87

38,72

59,57

84,10

101,27

122,12

142,97

152,98

Fk

1889,3

2302,8

2561,8

2668,8

2616,4

2411,9

2052,9

1825,7

f

0,0071

0,0074

0,0079

0,0088

0,0096

0,0108

0,0122

0,0129

Ff

124,6

129,8

138,9

154,5

168,6

189,3

213,8

226,9

12,3

57,8

136,9

272,9

395,7

575,4

788,6

902,9

D

0,1067

0,1276

0,1378

0,1362

0,1262

0,1044

0,0719

0,0525

ax

0,90

1,09

1,18

1,16

1,06

0,85

0,54

0,36

Передача
5

U5=0.9,δ5=1.0724

Va

19,86

43,02

66,19

93,45

112,52

135,69

158,86

169,98

Fk

1700,4

2072,5

2305,6

2401,9

2354,7

2170,7

1847,6

1643,1

f

0,0071

0,0075

0,0081

0,0092

0,0102

0,0116

0,0134

0,0143

Ff

124,9

131,4

142,6

161,9

179,3

204,8

235,0

251,2

15,2

71,4

169,0

336,9

488,5

710,3

973,6

1114,7

D

0,0958

0,1137

0,1215

0,1174

0,1061

0,0830

0,0497

0,0300

ax

0,81

0,97

1,04

0,99

0,88

0,65

0,33

0,14

Что в итоге

Как видно, передаточное число коробки передач оказывает серьезное влияние на динамические показатели и характеристики автомобиля. В рамках проектирования КПП инженеры отдельно учитывают мощность мотора, целевое назначение автомобиля и т.д., поле чего подбираются передаточные числа для всего ряда передач.

Также бывает достаточно внести изменения только в трансмиссию, что уже само по себе дает заметные улучшения. В рамках тюнинга трансмиссии необходимо учитывать целесообразность тех или иных доработок, а также учитывать, в каких режимах будет эксплуатироваться конкретный автомобиль.

Устройство и принцип работы механической коробки передач. Виды механических коробок (двухвальная, трехвальная), особенности, отличия

Зубчатые передачи: виды зубчатых передач, их отличительные особенности. Достоинства зубчатых передач и недостатки, изготовление, обслуживание зубчатой пары.

Дифференциал коробки передач: что это такое, устройство дифференциала, виды дифференциалов. Как работает дифференциал КПП в трансмиссии автомобиля.

Устройство планетарной передачи (планетарного механизма). Где используется планетарная передача в автомобиле. Планетарная коробка передач, особенности.

Коробка отбора мощности (КОМ): для чего предназначена, как работает КОМ, особенности, виды и типы. Что нужно учитывать при эксплуатации данной коробки.

Коробка передач «механика»: основные плюсы и минусы данного типа КПП, принцип работы механической трансмиссии автомобиля (МКПП).

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
