Переделка аккумулятора шуруповерта hitachi 12

Переделка отсека

Разборка

Перед тем, как своими руками разобрать корпус старого аккумуляторного отсека, следует обратить внимание на то, что он может быть изготовлен по следующим технологиям:

  • Отдельные части скрепляются между собой посредством мелких шурупов типа «саморез»;
  • Эти элементы фиксируются на основании шуруповерта с помощью технического клея или специальных защелок (на фото ниже приводится внешний вид такого блока).

Внешний вид отсека для батарей

Для разборки клееного блока, расположенного на шуруповёрте, удобнее всего воспользоваться киянкой с пластиковой головкой, что исключает возможные повреждения корпуса прибора. Перед демонтажём следует удалить из отсека все ненужные части конструкции, оставив только контактные пластины (их сборку), необходимые для подсоединения к самому инструменту и внешнему зарядному устройству.

Способы соединения

Соединять устанавливаемые в старый отсек Li Ion аккумуляторы можно следующими способами:

  • Использование специальных переходных кассет;
  • Пайка элементов паяльником;
  • Точечная сварка.

Самый быстрый их них – первый, однако при его применении образуются контактные зоны с переходными сопротивлениями, ощутимыми при больших рабочих токах. Помимо этого, габариты отсека в этом случае заметно увеличиваются, что не всегда удобно с точки зрения эргономики.

Соединение элементов на пайку подходит для тех, кто хорошо освоил приёмы работы с паяльником, что очень важно именно в этом случае. Дело в том, что при пайке аккумулятора эту операцию необходимо проделывать как можно быстрее, чтобы не перегреть контактные зоны его полюсов. Так называемая «точечная сварка» – самый удобный и надёжный способ из всех рассмотренных ранее

Но поскольку наличие сварочного аппарата в личном хозяйстве является большой редкостью, придётся обращаться к специалистам, что также не очень дёшево. Рассмотрим  самый доступный из всех этих подходов (пайку) более подробно

Так называемая «точечная сварка» – самый удобный и надёжный способ из всех рассмотренных ранее. Но поскольку наличие сварочного аппарата в личном хозяйстве является большой редкостью, придётся обращаться к специалистам, что также не очень дёшево. Рассмотрим  самый доступный из всех этих подходов (пайку) более подробно.

Соединение элементов методом пайки

При применении этого способа следует помнить о том, что переделанные под новые условия эксплуатации элементы соединяются последовательно, в результате чего их напряжения складываются, а суммарная емкость не меняется. В процессе пайки рекомендуется применять легкоплавкий припой и низкотемпературный флюс, поскольку любой перегрев контактов элементов 18650 может привести к их разрушению.

Важно! В процессе пайки батарей в отсеке, которым оснащается шуруповерт или дрель, желательно пользоваться паяльником мощностью до 40 Ватт

Такая предосторожность позволит сохранить литиевый аккумулятор в целости и сохранности

По завершении соединения элементов в последовательную цепочку нужно будет подпаять к плюсовой и минусовой клемме сборки провода, идущие к плате со схемой управления (контроллером)

Особое внимание при этом уделяется сечению используемых проводников, которое не должно быть менее 1,5 мм². При данном типоразмере они не будут нагреваться при длительной эксплуатации или зарядке. При проведении этой операции желательно воспользоваться специальными изолирующими трубками, обладающими термоусадочными свойствами

Посредством этих изолирующих изделий удаётся надёжно защитить места пайки от нежелательных замыканий и окисления (смотрите фото далее по тексту)

При проведении этой операции желательно воспользоваться специальными изолирующими трубками, обладающими термоусадочными свойствами. Посредством этих изолирующих изделий удаётся надёжно защитить места пайки от нежелательных замыканий и окисления (смотрите фото далее по тексту).

Термоусадочная трубка

Характеристики Hitachi DS12DVF3

Шуруповерт модели DS12DVF3 предназначен для сверления отверстий и работы с крепежными элементами, идеально подходит домашним мастерам. Его незначительная масса, всего 1,5 кг, и компактные размеры позволяют работать непрерывно в течение довольно продолжительного времени. Узкая рукоять оборудована эргономичным прорезиненным покрытием, что делает ее удобной для удерживания. Несмотря на отсутствие ударной функции, агрегат отличают хорошие технические характеристики, достойные внимания при его выборе.

Шуруповерт оборудован реверсом, позволяющим изменять направление вращения вала в процессе работы. Величина максимального крутящего момента составляет 26 Нм, а все действия могут производиться на двух скоростях. Поэтому шпиндель вращается на 1-й скорости с частотой 350, а на 2-й скорости – 1050 оборотов в минуту. Крутящий момент нарастает и снижается ступенчато, количество таких ступеней составляет 22+1.

Регулировка осуществляется при помощи диска муфты путем его установки в нужное положение. Для этого цифры от 1 до 22, расположенные на диске, совмещаются с треугольной меткой, нанесенной на корпус. Режим сверления выставляется по отдельной метке. Скорость вращения изменяется кнопкой переключения, передвигаемой в направлении, указанном стрелкой. В момент изменения скорости переключатель должен находиться в выключенном состоянии.

Переделка аккумулятора шуруповёрта на литиевые элементы

Выскажусь, хе-хе, раз пошла такая пьянка… У меня это второй шурик, мощностью 18 В. Я не технарь, не имею дач, гаражей, предприятий, халтур. Просто — такой вот по жизни — не люблю побираться- одолжаться, — включая спички, соль, сигарету, тем паче, киянок, тиски, тисочки, степлер-скобозабиватель, тусло, молоток, рубанок, шерхебель, ножовку, стамеску, стеклорез, угольник, уровень, кисти малярные, шпателя, лобзик, дрель, болгарка-штроборез, естественно, шурик и проч., проч. Отдельными ручными и электроинструментами я пользовался один-два раза, покупал под некую конкретную работу, — например, сам делал откосы из ламината для входной двери. В шурике аккумуляторы никель-кадмиевые стоят, третий год заканчивается, — регулярно их прокачиваю (разряд-заряд-разряд-заряд). Иногда для испытания мощи вкручиваю пару-тройку 100 мм в дубовый брусак, — со скрипом, на сухую. Мощи хватает с избытком. Очень доволен. В большой работе новый шурик был четырежды — балкон переделывал (демонтировал пластик обивал вагонкой), подвал облагораживал и под.. Думаю, аккумуляторы прослужат ещё года три-четыре. Я за ними смотрю, главное, я знаю, что они мне достались ЗАВЕДОМО новыми, при покупке, точнее (целая история), при вручении мне торговым представителем завода. Убеждён, 50-70% проблем-бед пользователей никель-кадмиевых АКБ, — им втюхивают крепко залежалый товар, такой, который, по сути, надо было еще год-два назад списывать или уценять на 50-80%. По причине полусдохлых, а то и дохлых банок АКБ (одной — точняк). Мне также впарили шурик залежалый, а состояние банок как определишь — никто ж тебе не даст вкрывать АКБ. Хорошо, что шурик дал закончить ремонт на кухне, собрать новую мебель, даже откосы установить. И сдохли оба АКБ сразу же. Расколупал — по две-три — прям подтекающих банки. Ну и что прикажете делать?Год гарантии прошел две недели тому назад. Хорошо, думаю, что всё первостепенное переделал, где по мелочи — можно и отвертками покурутить. Через год наметилась еще работа для шурика. Стал подумывать о покупке шурика электрического… И вдруг вспыхнула злость на интернет-продавца сдохшего шурика (не нашёл и следов — поменяли дислокацию, название?). Стал искать производителя адрес. И таки как-то разыскал, написал претензию… В духе, что ваш шурик отличный, не хуже макит и хилти, но вот АКБ ставите какие-то полудохлые… А производитель аккурат в год моего обращения запустил новую модель шуриков — раскрас стал ярче, красивее, и всё стало поизящнее. Ну и приезжает ко мне представитель завода и забирает у меня старый шурик, а выдаёт свежак. Чемодан на чемодан поменяли. Мне лучшего и не надо. Если никель-кадмиевые АКБ отживут, вставлю литиевые, сам или через мастерскую (стар я уже) и куплю новую литиевую зарядку. Подарю шурик зятю. Пусть приобщается… Вот новые АКБ три года уже, а мощные — как тигры. Я их берегу. Посмотрю, сколько нормальные АКБ способны прожить при самой страшной для них полубезработице. Большинство потребителей шуриков берут их для некой разовой, а потом периодической службы. Для никель-кадмия это жуткая жизнь. Им надо полная разрядка и полная зарядка, хотя бы 1-2 раза в месяц. Хранить желательно в сухом и прохладном (холодном) помещении. Шурик — отдельно от АКБ.

Какая плата BMS нужна и как её подключить

Литиевые аккумуляторы 18650 боятся перезарядки и глубокой разрядки. При последовательном соединении элементов невозможно гарантировать синхронную работу элементов. Если одна банка будет иметь меньшую емкость, то при зарядке она пополнится энергией быстрее остальных, и при дальнейшей зарядке произойдет перезарядка. При работе батарея меньшей емкости разрядится быстрее остальных, что может привести к глубокому разряду.

Все эти проблемы поможет решить плата защиты с балансировкой. BMS платы:

  • защищают от короткого замыкания;
  • восстанавливаются после срабатывания защиты;
  • следят за напряжением на каждой банке и отключают нагрузку, когда хотя бы одна из ячеек полностью разряжается (защита от глубокого разряда);
  • осуществляют балансировку (защита от перезарядки).

Плата BMS для шуруповерта должна выдерживать максимальный пиковый ток не менее 30 А. Кроме того, при выборе нужно ориентироваться на количество последовательно соединенных банок. Для шуруповерта на 12 В требуется 3 батареи, выбираем плату 3S. Если для питания нужен источник на 14 В, то покупаем 4S, а для 18 В приобретаем 5S.

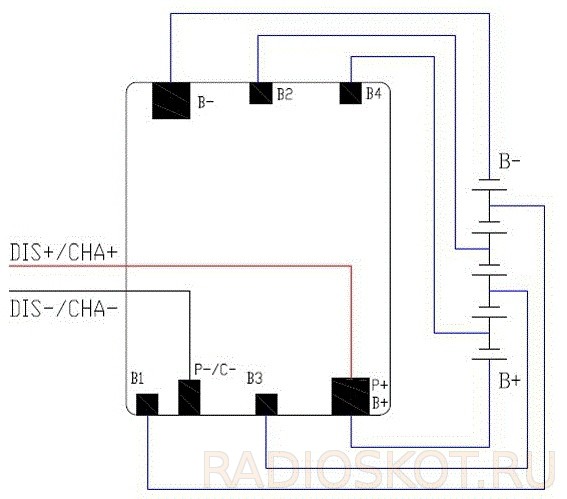

Как подключить к плате BMS последовательно 2, 3 или 4 банки, показано на рисунке.

Можно также использовать смешанное, последовательно параллельное соединение. В таком случае к последовательно соединенным банкам подключаем параллельно столько же элементов питания.

Функции и возможности

Шуруповерты «Хитачи», помимо своего непосредственного предназначения, умеют сверлить, перфорировать, штробить и шлифовать.

В профессиональных моделях для сверления и работы ударным механизмом предусмотрено специфичное распределение скоростей.

К примеру, если на устройстве предусмотрено три скорости для работы с крепежными механизмами, то для ударного механизма их может быть всего две.

Помимо древесины и стали, некоторые вариации шуруповертов позволяют сверлить бетон.

Также, отдельно стоит отметить возможность включения яркой LED подсветки во время работы, и звукоизоляционные свойства корпуса.

Сетевые модели в последнее время используют реже, т.к. на их места пришли современные аккумуляторные версии шуруповертов.

Комментарии

Вещь конечно полезная, но как по мне, то немного лишняя, а кроме того не всегда безопасная. Если Ваш шуруповерт работает от напряжения 12 или 13В можно произвести поиск более простым методом.
Поэтому необходимо определить место поломки.
Алгоритм работы схемы довольно прост.
Это значит, что он загрязнет пылью от щеток.
Со временем из-за износа и влажности кнопка SK1 «Пуск» начинает плохо срабатывать, а иногда и вообще отказывает.
Для начала взглянем на принципиальную схему. Эта функция будет необходима при работе с материалом изделий различной степени твердости, поскольку при работе с мягким материалом тело самореза будет легко утапливаться в нем, слишком высокая твердость материала будет способствовать нарушению геометрии шурупа, особенно если он небольших размеров.
Этот метод эффективен в том случае, если электролит в наличии, но потерял объем. Воспользовавшись паяльником, разъедините 2 элемента на следующем рисунке указано стрелкой.
Восстановление аккумулятора шуруповерта в домашних условиях.

Продолжаем разбирать аккумулятор шуруповерта Интерскол

Это можно сделать несколькими способами – можно отпаять провода, которые идут к плате.

Также можно просто снять контакты с верхней крышки элементов питания. На фото показано, какую форму имеют изогнутые контакты, так что Вы легко снимите их сами.

Под пластиковой крышкой видим, каким образом соединены элементы питания между собой. Их приварили точечной сваркой. Такое решение применяется практически в любых аккумуляторах другого инструмента. Это надежное и щадящее соединение аккумуляторов. При этом губительный нагрев самих литиевых элементов питания минимален.

Аккуратно отдираем или откусываем кусачками металлическую ленту, чтобы отсоединить банки друг от друга. Со стороны платы их тоже соединили между собой лентой и посадили на клей на картонную прокладку. Это сделано, чтобы ничего не замкнуть на плате. Нужно не забыть ее вернуть на место при обратной сборке аккумулятора.

Новые литий-ионные элементы питания в виду отсутствия аппарата для точечной сварки будем паять хорошо прогретым мощным паяльником очень быстро. Мы же помним, что нагрев уменьшает их срок эксплуатации и вообще взрывоопасен.

Особое внимание обращайте на состояние проводов внутри аккумулятора. Они могут быть надломленные или потертые. Их нужно качественно изолировать или заменить на свежие

Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях, то пришлось применить гениальное изобретение инженерного ума. Достал изоленту синюю радиотехническую.

При разборке аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР я был приятно удивлен – в поставили термодатчик для контроля температуры элементов питания. Получается, что при перегреве – схема защиты отключает питание, пока температура не восстановится до нормальной. Правда у хозяина ни разу не получалось его загнать в такой режим. Этот термодатчик аккуратно отдираем, чтобы не сломать – потом разместим его в том же месте на новых банках.

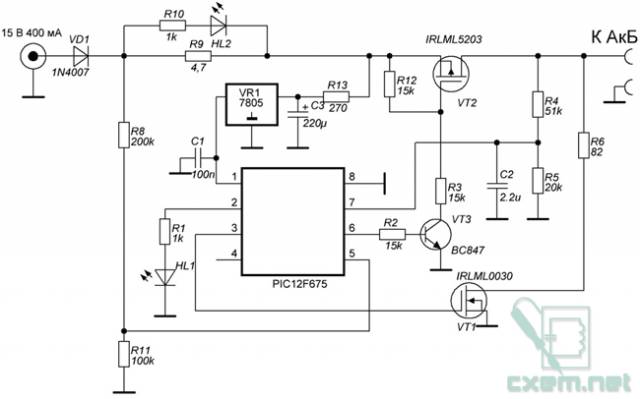

Виды зарядных устройств

Популярность шуруповёрта вызвана тем, что он упрощает процесс закручивания или выкручивания различного крепёжного элемента. Характеризуясь мобильностью и небольшими размерами, он незаменим при сборке мебельных конструкций, разборке техники, кровельных и других строительных работах. Своей мобильностью инструмент обязан входящим в его конструкцию аккумуляторным батареям.

Зарядка аккумулятора шуруповёрта происходит двумя способами: встроенным или внешним зарядным прибором. Встроенное ЗУ позволяет заряжать батарею, не извлекая её из шуруповёрта. Схема восстановления ёмкости расположена непосредственно вместе с аккумулятором. В то время как выносное подразумевает их извлечение и установку в отдельное приспособление для заряда. Различают ЗУ по типу восстанавливаемых батарей. Применяемые аккумуляторы бывают:

  • никель-кадмиевые (NiCd);
  • никель-металл-гидридные (NiMH);
  • литий-ионные (LiIon).

Конечная стоимость шуруповёрта не в последнюю очередь зависит от типа используемых батарей и возможностей зарядного устройства. ЗУ выпускаются на 12 вольт, 14,4 вольта и 18 вольт. Кроме этого, ЗУ разделяются по возможностям и могут иметь:

  • индикацию;
  • быструю зарядку;
  • разный тип защиты.

Наиболее используемые ЗУ используют в работе медленный заряд, обусловленный малым током. Они не содержат в своей конструкции индикацию работы и не отключаются автоматически. Это более справедливо к встроенным приборам восстановления ёмкости. ЗУ, построенные на импульсных схемах, обеспечивают возможность ускоренного заряда. Они автоматически отключаются по достижению требуемой величины напряжения или в случае возникновения аварийной ситуации.

Типы применяемых батарей

Никель-кадмиевые аккумуляторы не испытывают проблем при заряде в ускоренном режиме. Такие батарейки обладают высокой нагрузочной способностью, невысокой ценой и спокойно переносят работы при минусовой температуре. К недостаткам относят: эффект памяти, токсичность, большую скорость саморазряда. Поэтому перед тем, как заряжать такого типа аккумулятор, его необходимо полностью разрядить. Батарея имеет высокую степень саморазряда и быстро разряжается, даже если её не используют. В настоящее время практически не выпускаются из-за своей токсичности. Из всех типов обладают наименьшей ёмкостью.

Никель-металл-гидридные по всем параметрам превосходят NiCd. У них меньше величина саморазряда, меньше выражен эффект памяти. При одинаковых размерах они имеют большую ёмкость. В их составе нет токсичного материала, кадмия. В ценовой категории этот тип занимает среднее положение, поэтому наиболее распространённый тип ёмкостных элементов в шуруповёрте именно он.

Кроме этого, основной характеристикой аккумуляторных батарей, является их ёмкость. Чем выше этот показатель — тем дольше работает шуруповёрт. Единица измерения ёмкости — миллиампер в час (мА/ч). Конструкция батареи заключается в последовательном соединении элементов питания и помещение их в общий корпус. Для Li-Ion напряжение на одном элементе составляет 3,3 вольта, для NiCd и NiMH — 1,2 вольта.

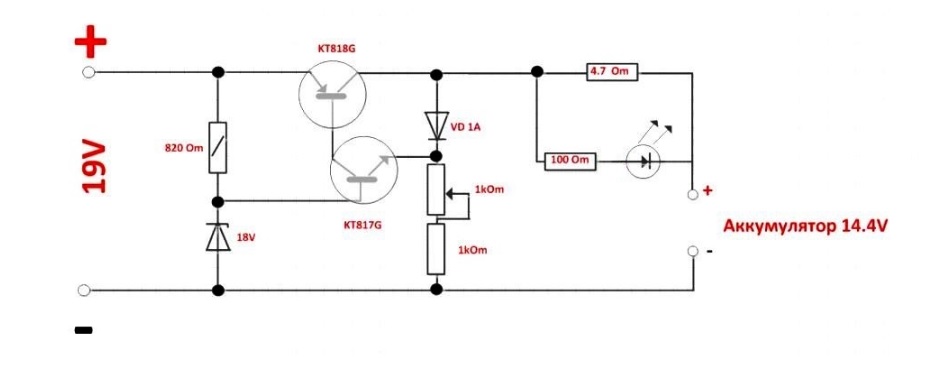

А что с зарядкой?

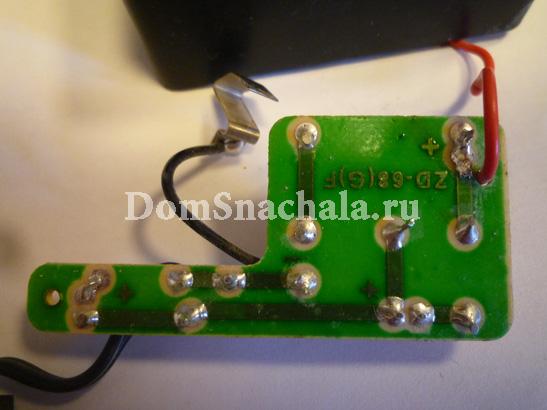

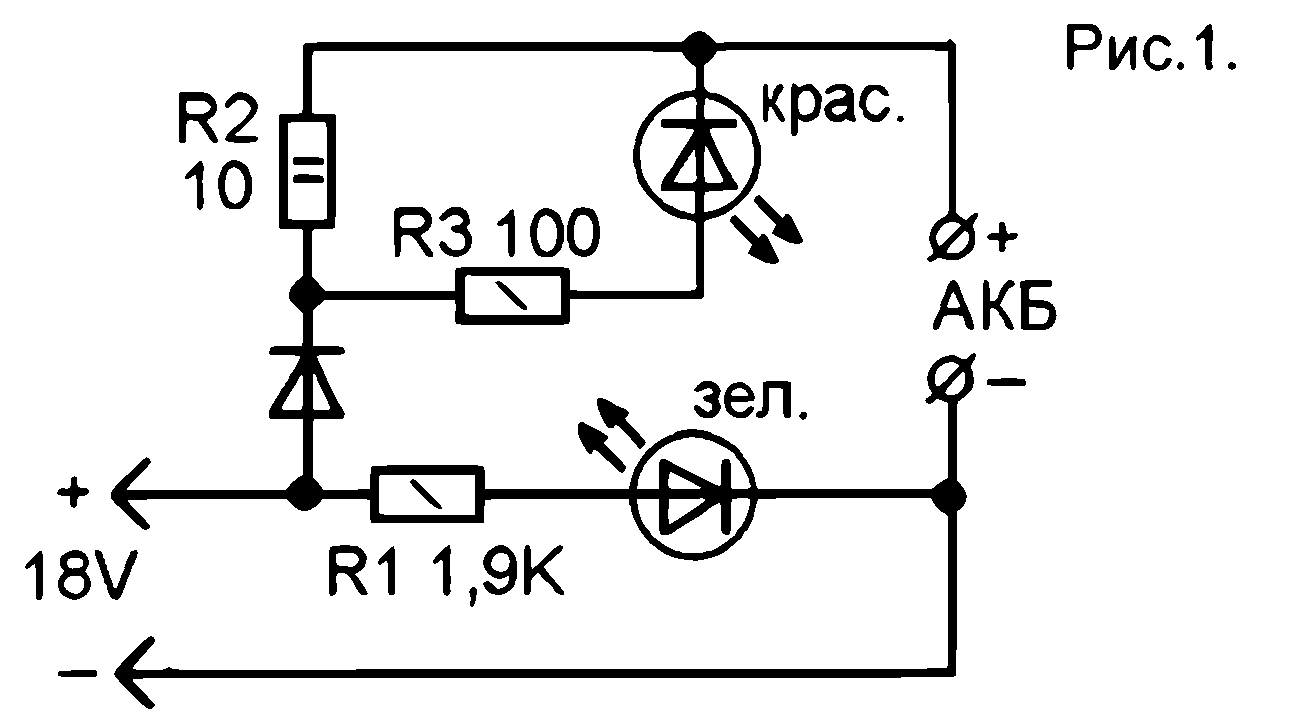

С виду хлипкая, по весу — легкая. И когда аккумуляторный отсек уже распотрошён, почему бы не изучить зарядное устройство. Оно было выполнено по самой примитивной схеме: сетевое напряжение понижалось трансформатором, выпрямлялось и через ограничительный резистор подавалось на аккумулятор. Естественно не было никакой стабилизации, ни тока, ни напряжения. При повышенном сетевом напряжении аккумулятор перезаряжался, а при пониженном недозаряжался.

При зарядке всегда горели два светодиода, и на незаряженном аккумуляторе и после 15 часов заряда, я так и не понял зачем нужно было ставить их два…

Стало ясно, что малой кровью не обойтись и я отправился в интернет изучать как можно переделать питание шуруповерта. На основе полученных данных составил табличку:

Обзор шуруповертов серии «Hitachi»

Шуруповерты-дрели этого производителя являются действительно уникальным продуктом, что подтверждается десятками инновационных патентов.

«Хитачи» осуществляет производство инструментов в трех различных поколениях.

С каждой новой серией существенно улучшались технические характеристики устройств — эргономика, материалы, применяемые для сборки, и степень безопасности.

Сегодня, на рынке строительных инструментов, представлено более 30 моделей, которые отличаются не только параметрами и типом батареи, но также формой и предназначением использования.

К примеру, угловой шуруповерт DN12DY, длинной всего в 95 мм, позволяет работать даже в самых труднодоступных местах.

Такое разнообразие моделей способно удовлетворить потребности как обычного домохозяйства, так и большой строительной организации.

Литиевые аккумуляторы

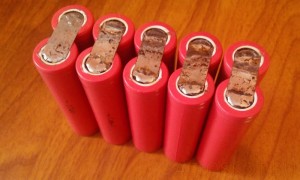

Далее купил 10 литиевых аккумуляторов и собрал из них батареи по 2 штуки параллельно, и затем подключил 5 получившихся блоков последовательно. Соединение аккумуляторов между собой производилось пайкой с помощью предварительно залуженных медных пластин. Для пайки нужно одно основное правило – не перегреть АКБ! Поэтому паять нужно мощным паяльником и как можно быстрее за 1-2с. Если сразу не получилось лучше подождать и не кипятить аккумулятор.

У кого имеется точечная сварка – проблем с соединением не будет. В результате собралась батарея на напряжение 21 В и емкость 5,2 А*ч. Подключение АКБ к плате контроля представлено на рисунке.

Далее все упаковывается в корпус и проверяется под нагрузкой.

В стандартную зарядку я встроил модуль на LM2596. Блок питания должен быть на пару вольт больше, чем напряжение заряженной батареи. Выставил напряжение на холостом ходу 21 В. Затем подключил АКБ и выставил зарядный ток 0,8 А. Почему такой? Потому что нашелся блок питания на 24 В с макс. током 0,8 А. Специально приобретать не стал. Пусть лучше дольше заряжается. Это не производственный, а домашний вариант инструмента.

В процессе зарядке выявился небольшой минус. При достижении у аккумулятора напряжения полного заряда ЗУ должно переходить из фазы CC в фазу СV. То есть сначала АКБ заряжается установленным током (0,8 А в моем случае), и при достижении 21 В напряжение поддерживается на этом уровне, а ток постепенно падает до 0,1*Iуст (в моем случае 0,08 А, устанавливается средним потенциометром). На этом процесс зарядки останавливается. На данном модуле об этом сигнализирует средний светодиод, но всего лишь сигнализирует, что аккумулятор готов к работе, но по факту зарядка продолжается, что в принципе не критично. АКБ все равно не перезарядится. А минус состоит в том, что из-за того, что плата контроля имеет свою защиту от перезаряда, она отключает ЗУ не дойдя до фазы CV.

Чтобы это обойти пришлось уменьшить напряжение модуля ЗУ до примерно 20,7-20,8 В. Фаза CV начинается раньше, но в любом случае АКБ заряжается полнее, чем вообще без нее. Если не знать об этом небольшом недостатке, то вы и не заметите разницы в процессе эксплуатации.

Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640

Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.

Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.

Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.

Переделка шуруповерта «Макита» на литиевый аккумулятор

Есть «Макита» шуруповерт с аккумулятором емкостью 1,3 А/ч и напряжением 9,6 В. Чтобы сменить на нем источник питания на литий-ионный, потребуется 3 компонента 18650. Переделка предоставит старому инструменту новые возможности: увеличит продолжительность работы на одном заряде, добавит мощность, так как рабочее напряжение поднимется до 10,8 В.

Для конструкции потребуется использовать BMS, управляющий контроллер, поддерживающий режим работы литиевых элементов в рабочих пределах. С этим прерывателем зарядка каждой банки будет равномерной без превышения 4,2 В, нижнее напряжение 2,7 В. Здесь применяется встроенный балансир.

Параметры контроллера должны сопровождать работу инструмента при повышении рабочего тока до 10-20 А. Обеспечить работу без отключения сможет плата на 30 А Sony VTC4, рассчитанная на емкость 2100 А/ч. Из 20 амперных подойдет Sanyo UR18650NSX принимающие энергии 2600А/ч. Плата нужна для 3 элементов, что маркируется в классификации 3S. При этом в плате должно быть 2 контакта, плюс и минус. Если выводы имеют обозначения с буквами «Р-«, «Р+», «С-», они предназначены для более поздних моделей шуруповертов.

Пошаговая инструкция переделки шуруповерта Макита на литиевые аккумуляторы выглядит так.

  1. Разобрать аккумулятор на клею можно, если на весу обстукивать место соединения молотком с мягкой головкой. Направление удара вниз, в стык по нижней части корпуса.
  2. Взять от старой сборки только контактные пластины, аккуратно отсоединив их от батареи. Датчик и размыкатель нужно оставить.
  3. Спаять 3 элемента последовательно, пользуясь флюсом ТАГС и перемычками с изоляцией. Сечение провода должно быть больше 0,75 мм2.
  4. Собрать схему с контроллером, и соединить блок питания с контактными разъемами проводами 1,5 квадрата.
  5. Проверить работоспособность схемы и собрать корпус, снова посадив его на клей.

В шуруповерте со старым зарядным устройством DC9710 после окончания зарядки литиевого аккумулятора 18650 красный светодиод на панели выключится. За уровнем заряда следит встроенный контроллер.

ЗУ Макита DC1414 Т используют для зарядки источников питания на 7.2-14,4 В. Пока идет зарядка, горит красный свет. Но при зарядке литиевого аккумулятора, его напряжение не укладывается в стандарты солевых изделий, и после 12 В зарядное начнет мигать красным и зеленым. Но нужная зарядка уже есть. Шуруповерт готов к работе.
