Переделка зарядного устройства шуруповерта Bosch

Как выглядят литиевые аккумуляторы?

Большая часть устройств из лития заключено в призматический корпус, но некие модели владеют цилиндрической формой. В таких батареях используются рулонные электроды не сепараторы. Корпус делается из алюминия по другому стали. Положительный полюс выходит на корпусную крышку.

В призматических конфигурациях электроды имеют вид прямоугольных пластинок. Прочитал часть текста. У меня тоже была проблема с аку от 18 шуруповерта. Наткнулся на схему в журнале радио номер 3 2006 года. Для обеспечения безопасности в батарее предвидено устройство, выступающее регулятором всех процессов не размыкающее электронную цепь при критичных ситуациях. Завышенная герметизация корпуса не дает вытекать наружу электролиту не просачиваться вовнутрь кислороду не влаге.

Особенности и правила зарядки АКБ шуруповертов

Батареи произведены из различных материалов. Это оказывает влияние на размеры, вес, возможность сверлить при минусовых температурах, напряжение, емкость, подверженность эффекту памяти. Последний в особенности оказывает влияние на принцип зарядки шуруповерта.

Восстановление никель-кадмиевых аккумуляторов для шуруповертов

Устройство ni cd аккумов делается по одной технологии, потому всякую батарею можно сделать донором этого типа.

Такие устройства представляют собой отдельные составляющие блоки, с номинальным напряжением 1,2 В и энергоемкостью двенадцать миллионов одна тыща 500 МА/ч. Они встречаются в шуруповертах компании Интерскол. Каждый блок оказывает влияние на мощность, другими словами при ее значении в двенадцать В, количество блоков составляет 10 штук, 14,4 В двенадцать и т. П. После смены акб мощность может свалиться на 1-ое время работы, но потом все восстановится.

Устранение эффекта памяти

Нередко аккуму необходимо восстановление после приобретения эффекта памяти, появляющегося у него после неоднократных маленьких подзарядок, когда не делается его полная зарядка. Эта болезнь распознается довольно легко. Батарея очень стремительно разряжается после полной зарядки, но после маленького перерыва может опять возобновить свою работу на маленький срок. Неувязка отчасти решается последующим методом:

Рекомендуется на сто процентов зарядить батарею при помощи маленького напряжения. После чего, применяя малые нагрузки, ее следует разрядить. Малые нагрузки обеспечивают неспешную (плавную) разрядку батареи, которая позволяет просадить полностью все ее пластинки и внешний слой.

READ Как Проверить Емкость Аккумулятора Шуруповерта

Для разрядки идеальнее всего использовать лампочку на двенадцать V, которая подсоединяется к боковым клеммам аккума. Новейшую зарядку можно создавать после того, как лампочки не станет пылать.

Перед тем как использовать аккумулятор для работы, вышеперечисленную функцию рекомендуется повторить в течение 3-5 раз. После чего емкость батареи, может быть уменьшиться, но внедрение такового способа восстановления, является достаточно удачным и может продлить её службу как минимум ещё на некое время.

Справка

Если после разборки аккума нереально прочесть на элементах батарей их маркировку, а без определения данных, высококачественный ремонт фактически нереально произвести, нужно направить внимание на обозначение материала их производства:

• Батареи никель-кадмиевые, обозначаются знаками Ni-Cd. Номинальное напряжение каждого элемента равно 1,2 V;
• Никель-металл-гидридные элементы обозначены как Ni-Mh. А обозначенное напряжение аналогично никель-кадмиевым и составляет 1,2 V;
• Аббревиатура Li-Ion соответствует литий-ионному аккуму с напряжением 3,6 V.

Принципиально

При подборе новых частей питания для подмены вышедших из строя, следует уделять свое внимание на их размеры и данные, которые очень должны совпадать с оригиналами

Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640

Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.

Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.

Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.

Немного теории

1 бочонок NiCd выдает 1,2 В. Для 14 вольтового шуруповёрта нужно 12 штук. Зарядка производится малым током (0,1 от максимального тока разряда). При полной разрядке навсегда выходит из строя. Имеет высокий саморазряд и память остаточного заряда.

1 аккумулятор 18650 (Li) Выдает от 2,4 до 4,3 В . 18 — диаметр в мм 650 — длина в мм Ток заряда порядка 1С-2С (однократное или двукратное значение емкости) . Иначе, если ёмкость 2800 мА/ч, ток заряда порядка 2,8 А Если разряжается менее напряжения 2,4 В — навсегда выходит из строя. При превышении напряжения 4,3 В — может взорваться. Чтобы этого не происходило — существуют специальные КОНТРОЛЛЕРЫ, которые следят за током и напряжением заряда и разряда. Продаются аккумуляторы на основе 18650 и со встроенными контроллерами. У них длина больше на несколько мм и другое обозначение.

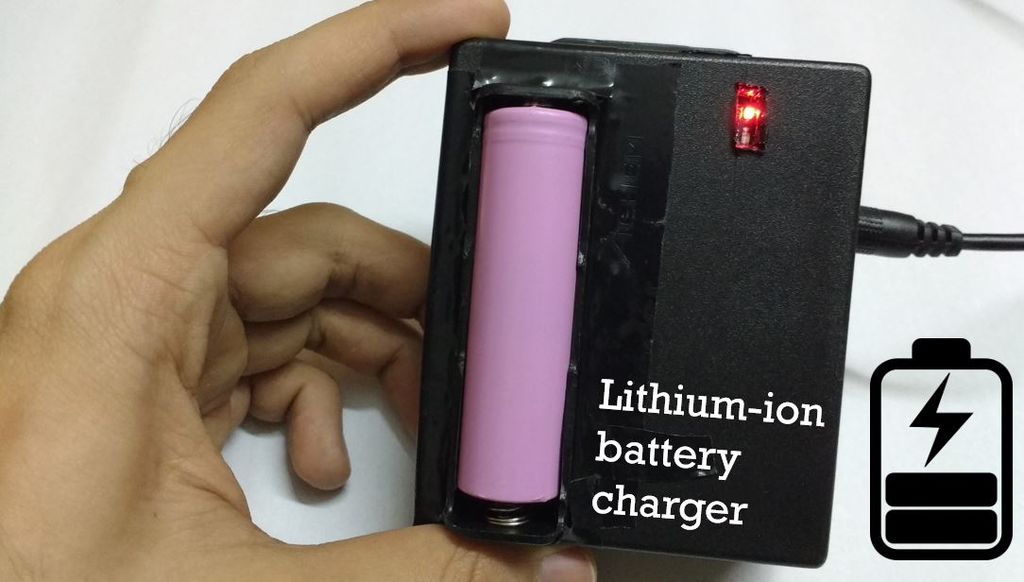

Зарядное устройство для литиевых аккумуляторных батареек 18650 своими руками

Аккумуляторы играют важную роль в любом механизме, работающим не от сети. Перезаряжаемые аккумуляторные батареи стоят довольно дорого, из-за того, что вместе с ними нужно приобретать зарядное устройство. В аккумуляторных батареях используются разные комбинации проводниковых материалов и электролитов – свинцово-кислотные, никель-кадмиевые (NiCd), никель-металлгидридные (NiMH), литий-ионные (Li-ion), литий-ионполимерные (Li-Po).

Я использую литий-ионные аккумуляторы в своих проектах, поэтому решил сделать зарядку для литиевых аккумуляторов 18650 своими руками, а не покупать дорогое, так что приступим.

Варианты изготовления блока питания

Существует несколько вариантов, как переоборудовать шуруповёрт для работы от электросети. Задача заключается в том, чтобы запитать электродвигатель устройства с помощью промежуточного источника.

Используем зарядку от ноутбука

Изготовить блок питания 12 В для шуруповёрта своими руками можно, даже не обладая техническими знаниями. Следует только найти ненужное зарядное устройство от ноутбука, которое имеет технические характеристики, сходные с параметрами для питания шуруповёрта. Главное, чтобы выходное напряжение соответствовало искомому (12—14 вольт).

Для достижения заданной цели необходимо сначала аккумуляторную батарею разобрать и удалить оттуда неисправные элементы. Затем следуют такие манипуляции:

1. Берём зарядное устройство от ноутбука.
2. Отрезаем выходной разъём, оголяем и производим лужение концов проводов.
3. Зачищенные провода припаиваем к входным проводам батареи.
4. Изолируем места пайки, чтобы избежать короткого замыкания.
5. Делаем в корпусе отверстие, чтобы не пережать провод, и производим сборку конструкции.

Основа — блок питания от компьютера

Для изготовления такого устройства понадобится блок от персонального компьютера формата А. Т. Найти его несложно, это старая модель питающего устройства, которую легко купить на любом рынке радиодеталей

Важно знать, что применять можно блок мощностью 300—350 Вт с током в цепи питания 12 В не ниже 16 А

Именно блоки формата АТ соответствуют таким параметрам. На корпусе этого устройства находится кнопка включения питания, что очень удобно при работе. Внутри установлен вентилятор охлаждения и смонтирована схема защиты от перегрузок.

Порядок проведения переустройства блока:

1. Снимаем крышку корпуса Б. П. Внутри увидим плату с множеством проводов, идущих к разъёмам, а также вентилятор.
2. Следующим шагом необходимо отключить защиту от включения. Находим на квадратном большом разъёме зелёный провод.
3. Соединяем этот провод с чёрным из этого же разъёма. Можно сделать перемычку из другого кусочка провода, а можно просто его коротко обрезать и оставить в корпусе.

Читать также: Как заточить топор болгаркой видео

Затем в пучке выходов находим меньший разъём (MOLEX) и проделываем с ним следующие операции:

1. Оставляем чёрный и жёлтый провода, а два других коротко обрезаем.
2. Для удобства расположения БП при работе припаиваем к чёрному и жёлтому проводам удлинитель.
3. Второй конец удлинителя прикрепляем к контактам пустого батарейного отсека. Сделать это нужно методом пайки, можно сделать хорошую скрутку, при этом необходимо строго соблюдать полярность.
4. Проделываем отверстие в корпусе, чтобы не пережать при сборке провод. Устройство готово.

Питание из зарядного устройства автомобиля

Имея зарядку для автомобильного аккумулятора, довольно просто сделать устройство для питания шуруповёрта. Чтобы произвести переделку, потребуется всего лишь соединить силовые клеммы выхода зарядного устройства с питанием электромотора.

Если имеется прибор для зарядки с плавной регулировкой выходного напряжения, то можно его использовать как блок питания 18 вольт для шуруповёрта.

Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640

Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.

Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.

Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.

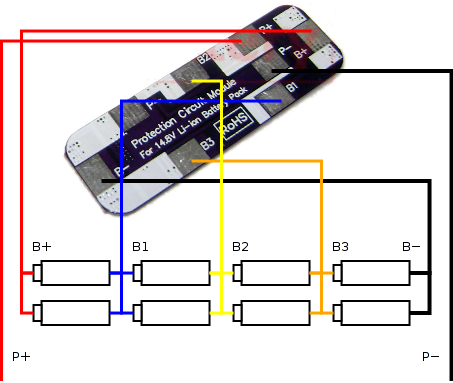

Схема подключения литиевых аккумуляторов

Установка литиевой батареи решает разные задачи. В случаях, когда нужно иметь токовую нагрузку, измеряемую десятками ампер используют высокотоковые элементы. Это касается ручного инструмента, тяговых батарей для транспортировки. Средние нагрузки лежат на ноутбуках, фотоаппаратах, фонарях.

Рассмотрим высокотоковые аккумуляторы на основе литий-ионных банок с номинальным напряжением 3,7 В. Они могут иметь разные размеры, емкость, но напряжение будет только 3,7. Изготовлены элементы:

• катод из алюминиевой фольги, на которую нанесен мелкодисперсный графит;
• анод из медной подложки, на которую нанесен LiCoO2:
• сепаратор, ячеистый состав пропитан неводным раствором соли Li.

Именно такие комплектующие используют в цилиндрических элементах, аккумулятор называют литий-ионным. Чаще всего схема питания шуруповертов, ноутбуков, фонарей, биноклей изготовлены с применением литиевых аккумуляторов форм-фактора 18650. Элемент имеет в длину 65 мм, диаметр 18 мм. Напряжение рабочее 3,0-4,2 В. Относится в высокотоковым, то есть может отдавать ток силой до 10 С.

Для питания инструмента большей мощности необходимо соединять последовательно несколько банок, по расчету. При этом емкость измеряется по самому слабому элементу.

Для повышения емкости нужно использовать параллельное соединение. Банки, соединенные одинаковыми полюсами суммируют емкость. Если нужно поднять емкость и напряжение, используют комбинирование. Соединяют группы банок параллельно. Потом каждый комплект соединяют последовательно.

Для шуруповертов с рабочим напряжением 12,14,18 В используется последовательная схема литиевого аккумулятора. Зная, что отдельные элементы не должны перезаряжаться выше 4,20 В, разряжаться ниже 2,5 В, требуется обеспечить равномерное напряжение во всех банках и защиту от опасного для них напряжения. Батарея может быть собрана из защищенных аккумуляторов. Тогда на них есть маркировка «protected» («защищенные»). В корпусе имеется плата, отключающая элемент при достижении критичных параметров.

Защищенный цилиндр на 2 мм длиннее стандартного, незащищенного и немного толще, за счет дополнительной обертки. Если используются незащищенные литиевые аккумуляторы, в схему заряда литиевых  аккумуляторов устанавливается плата защиты MBS, рассчитанная на максимальную токовую нагрузку, количество банок. Часто там же встроен балансир.

Ремонт зарядной станции

Своими руками устраняют простые неисправности. Пример ремонта показан на станции 12В ДА-10/12ЭР для литий-ионных батарей напряжением 12 В, ток 1,8 А. Прибор состоит из понижающего трансформатора, четырехдиодного моста, сглаживающего пульсацию конденсатора. Светодиоды сигнализируют о подключении питания, начале и конце заряда.

Если не загорается индикатор включения, проверяют первичную обмотку трансформатора. Для этого измеряют тестером сопротивление, коснувшись щупами штырей вилки. Если есть обрыв, вскрывают корпус. Возможно, сгорел сетевой предохранитель, который меняют.

На некоторых моделях ЗУ установлен тепловой предохранитель. Он находится сверху первичной обмотки трансформатора под изоляцией, разрывает цепь при температуре +120…+130°С. Восстановление невозможно, поступают другим образом: пайкой соединяют концы обмоток. После этой операции трансформатор не защищен от короткого замыкания, поэтому лучше поставить сетевой предохранитель.

При целой первичной обмотке прозванивают вторичную и диоды. Один конец полупроводников выпаивают, подключают омметр, меняя положение щупов. Исправный диод показывает при одном подключении обрыв, при другом – КЗ. Перегоревшая первичная обмотка ремонту не подлежит – меняют трансформатор.

Если обнаружены неисправные диоды, устанавливают новые. Одновременно меняют и конденсатор: если в нем высыхает электролит, диоды перегружаются, сгорают.

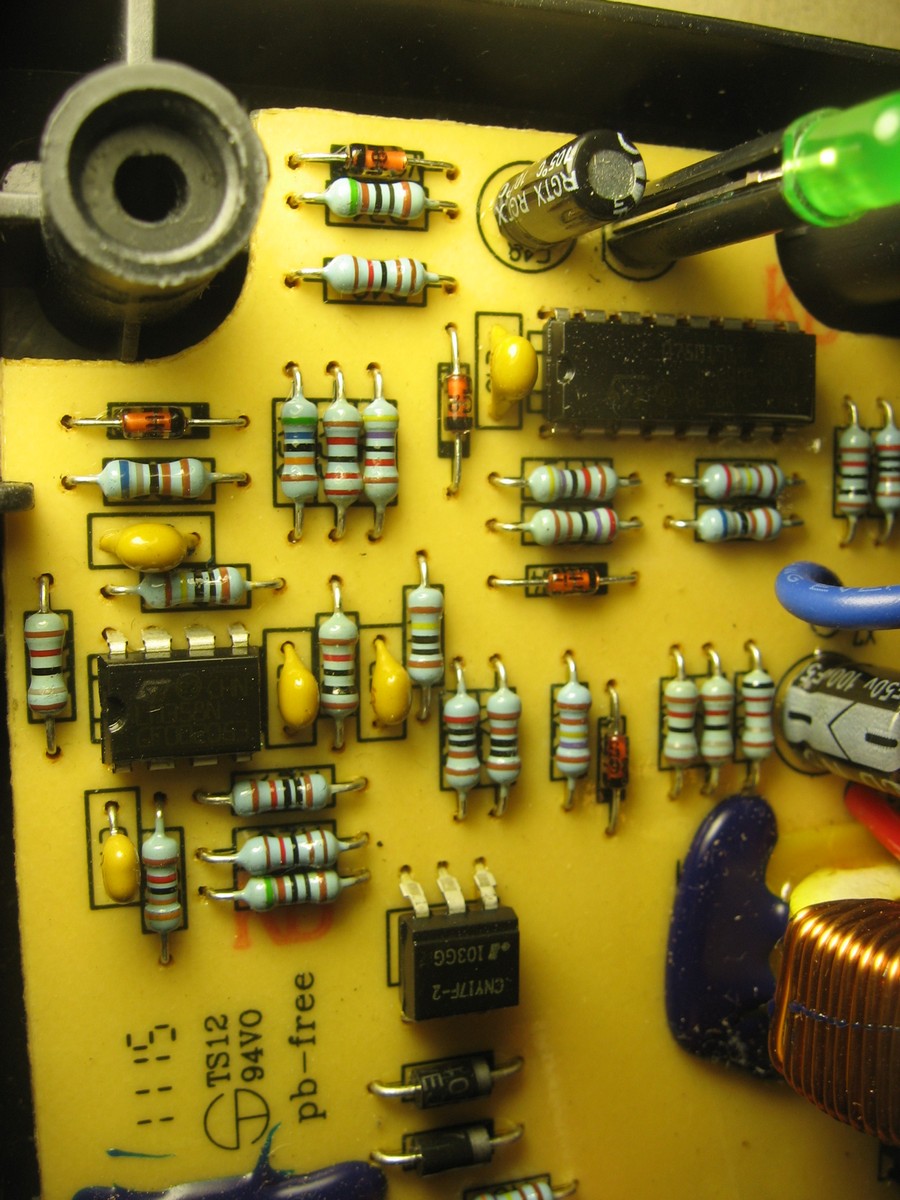

Под увеличительным стеклом осматривают плату. Ликвидируют обнаруженные трещины, нарушенные контакты. Если все принятые меры не помогли, обращаются в мастерскую.

Как восстановить аккумулятор шуруповерта в домашних условиях

Можно ли оживить все виды батарей? Лучше ремонту поддаются никель-кадмиевые блоки, которые имеются практически во всех современных шуруповертах.

Для процесса восстановления нужно осознавать базы электричества. Другими словами, иметь школьные познания о работе аккумуляторных батарей.

Для работы пригодятся инструменты и материалы:

• Отвертка;
• Тестер;
• Паяльничек;
• Олово (с малокоррозийным флюсом).

Для реанимации аккума будет нужно донор. В комплектации шуруповерта он может быть в наличии, либо необходимо отыскать его без помощи других, к примеру, вынув из другого старенького устройства.

READ Как Увеличить Обороты Шуруповерта

Для начала проведения операции нужно произвести полную зарядку (около 6 часов) обеих батарей, раскачать её. После чего снять с восстановляемой части пластмассовую крышку с помощью отвертки. Создавать эту функцию необходимо аккуратненько, чтоб не разрушить фиксаторы. В неприятном случае для следующей сборки будет нужно клей, наподобие Момента.

Как восстановить и запустить литий-ионный аккумулятор

Для данных видов батарей будет нужно уяснить, где размещены контакты плюсов, минусов и зарядки. Плата контроля напряжения, находящаяся на элементах питания, в большинстве случаев выходит из строя, а поточнее, их стабилизаторы и защитные диоды.

Делается проверка напряжения на выходе аккума, если значение существенно меньше от обычного, делается реанимация.

Восстановление аккумулятора шуруповерта восемнадцать вольт

18 В нередко встречающаяся мощность, которая соответствует наличию пятнадцать блоков. В качестве донора необходимо избрать электроприбор с напряжением 14,5 В, другими словами авто батарея двенадцать В не подойдет.

Методы соединения элементов батареи

Блок, который аккумулирует энергию, можно собрать разным способом. Существует три вида сборки:

• пайка;
• точечная сварка;
• кассеты.

Паять необходимо как можно быстрее, поэтому нужен мощный паяльник примерно на 100 Вт. Литиевые батареи боятся перегрева, поэтому их нельзя долго нагревать, высокая температура приводит к повреждению. При отсутствии опыта стоит прибегнуть к услугам профессионала.

Техника соединения элементов в блок с помощью точечной сварки считается наилучшей. С работой лучше справится мастер, у которого имеется специальный сварочный аппарат.

Не очень надежным способом считаются специальные кассеты. Полученные контакты имеют значительное переходное сопротивление, которое при высоком токе начнет быстро разрушаться.

Элементы соединяют последовательно, тогда напряжение суммируется, а величина емкости не изменяется. Последовательно соединенные аккумуляторы не все одновременно выходят из строя, потому в некоторых случаях из двух аккумуляторных батарей шуруповерта можно восстановить одну рабочую банку, выбрав исправные. Но надо иметь в виду, что прослужит она недолго. Поэтому специалисты советуют к такому ремонту прибегать в редких случаях.

Зарядное устройство для шуруповерта Bosch

Схема зарядного устройства Принцип работы такой: 1.

Ничего особого не делал! Но мосфет открывается в очень узком промежутке — от 5 до 6 вольт приблизительно. Если, например, необходима работа при строительстве в круглосуточном режиме тогда понадобится несколько мощных батарей, если же инструмент используется как помощник в текущих делах в режиме: открутил — закрутил — положил, здесь особой мощности не потребуется. Их особенностью является полная герметичность ячейки.

Удовлетворение от проделанной созидательной работы и денежное довольствие в размере … известном только мне. Договорившись о цене вдарили по рукам. Подробнее об беспроводных изделиях в видеоролике.

Но здесь могут возникнуть большие сложности с клеммами и подключением к аккумулятору. Фирма Bosch предлагает универсальные зарядные устройства, с регулировкой напряжения на несколько стандартных диапазонов, например 12В, 14В, 16В, 18В. Помогите с сабжем.

Топ Статистики

Тем, кто интенсивно использует шуруповерт, это очень мешает в работе. Подробнее об беспроводных изделиях в видеоролике. В заряднике для шуруповёрта такой режим не реализован.

Если несколько раз подряд вилку из разетки вынуть каждый раз по-разному: раз , звук пропадает и процесс заряда акб начинается и заряжает батарею полностью, как надо. Полевик мне сразу не приглянулся. Несмотря на новизну видно, что система продумана и имеет большие перспективы.

Цепь открывает напряжение на базе поступающей через сопротивление R2. Схема собрана на основе классического импульсного частотного преобразователя с нагрузкой по напряжению и току. По истечении 50 — 60 минут, реле размыкает цепь заряда аккумулятора. Этот трансформатор должен также иметь достаточную мощность, чтобы обеспечить необходимый ток при длительной работе без перегрева обмоток. Аккумуляторы неодинаковы по типам и режимы заряда у них могут быть разными. Ремонт зарядного устройства

Проверка состояния аккумулятора мультиметром

Прибор, вроде STHT0-77364, помогает найти неисправности в разных электродеталях, включая батареи шуруповертов. Чтобы добиться достоверности, лучше использовать его в паре с другими тестерами. Это позволяет сверять показатели и вычислить погрешность.

Примечание: Перед тем, как начать измерять, необходимо убедиться в работоспособности самого мультиметра. Для этого нужно всего-то подключить его к розетке вместе с другим подобным устройством и сверить показания.

Тестер

Прибор, который позволяет диагностировать неисправность элементов самостоятельно.

Основные типы подобных устройств:

• Контрольная лампочка (прозвонка) — оснащена двумя проводами и дает возможность определить обрывы в проводке электроприбора.
• Стрелочный — прибор с цифровой шкалой и стрелкой. Такие модели не очень удобны в использовании. Так, чтобы цифры было хорошо видно, шкала измерений должна быть размером с пол страницы. К тому же, такие тестеры нередко отличаются путанной градуировкой и с ними можно работать только в горизонтальном положении.

Совет: если нужен недорогой мультиметр, 94W101 подойдет.

• Цифровой — с ЖК дисплеем. Шкала показывает только абсолютные значения. Переключатель, как и в предыдущем случае, ручной. Тестер не подходит для переменного тока.
• Автоматический — как уже ясно из названия, такой тип тестеров не требует изменения положения регулятора вручную. Достаточно указать необходимую величину, используя специальную кнопку.

Инструкция: Ремонт шуруповерта своими руками: 2 вида неисправностей

Срок службы аккумулятора для шуруповерта

Батарея может служить около трех-четырех лет при правильной ее эксплуатации и хранении. На практике этот срок иногда миниатюризируется до 2-ух лет. Поменять повсевременно инструмент очень недешево, потому лучше избрать сходу сбалансированный вариант для тех либо других целей.

Есть три различных вида аккумов:

• Никель-кадмиевые. Самые доступные по стоимости, но недолговечные, в особенности при нередкой работе в прохладных погодных критериях.
• Никель-металл-гидридные. Маленькое устройство, не отличающееся длительным сроком эксплуатации.
• Литий-ионные. Самые нужные, длительно способны не разряжаться, но имеют более высшую цена, чем перечисленные выше варианты.

Независимо от типа батареи, срок их службы находится в зависимости от количества использованных зарядов и методов хранения. Другими словами, чем больше работает инструмент, тем резвее он разряжается. При всем этом обычной в работе плохо оказывает влияние на срок использования, в особенности если хранить инструмент в состоянии, когда он сел.

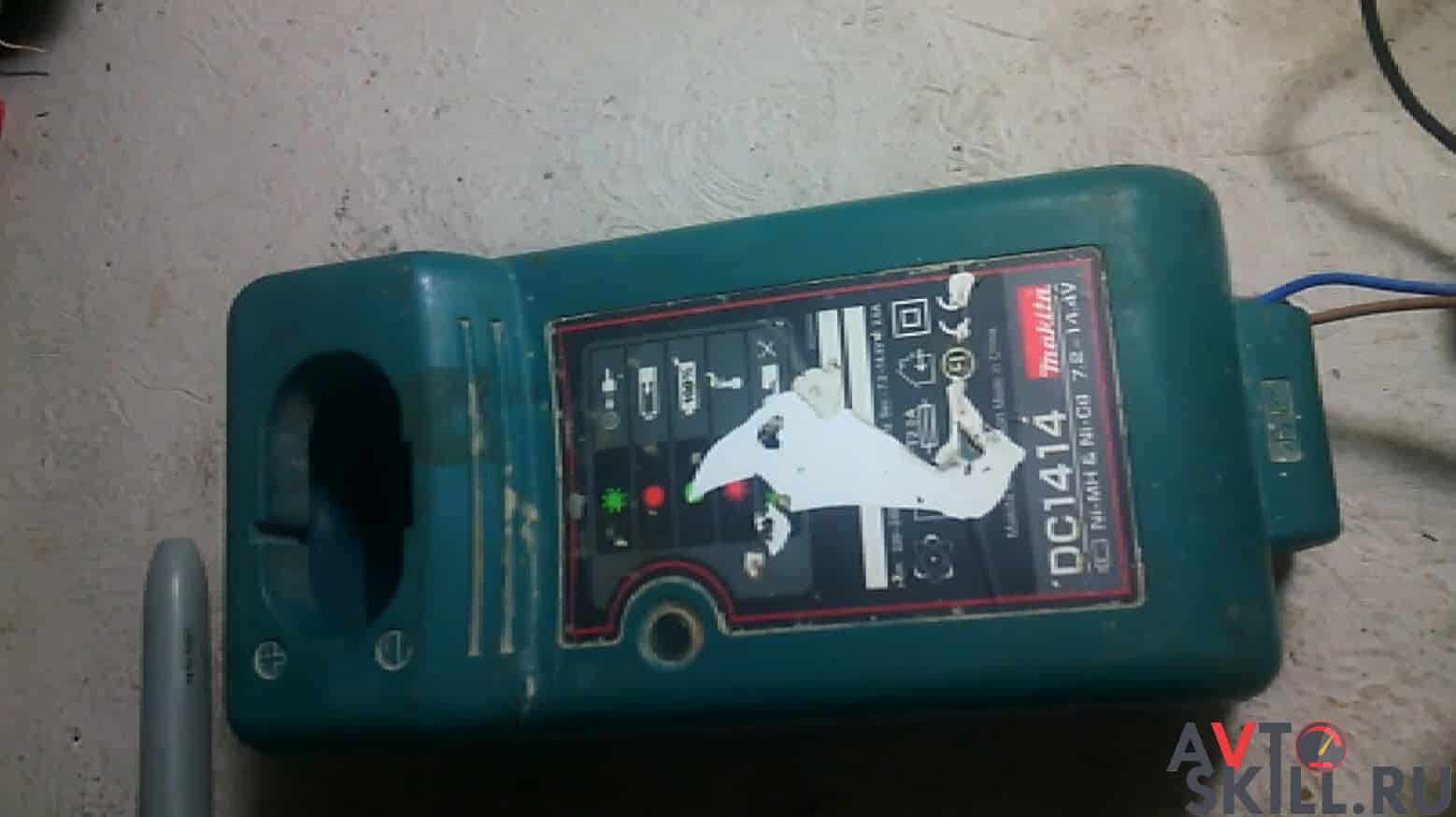

Как зарядить автомобильный аккумулятор от зарядки шуруповерта

Данный способ подходит тем, кто умеет делать припои к платам и готов переделать ЗУ. Ниже рассмотрен пример разборки зарядного устройства Makita DC 1440.

Сначала проверяют напряжение на незаряженном аккумуляторе. Также нужно демонтировать пластиковую крышку.

Затем отпаять подставку для батареи дрели. В данном случае на месте подставки останется 4 пина.

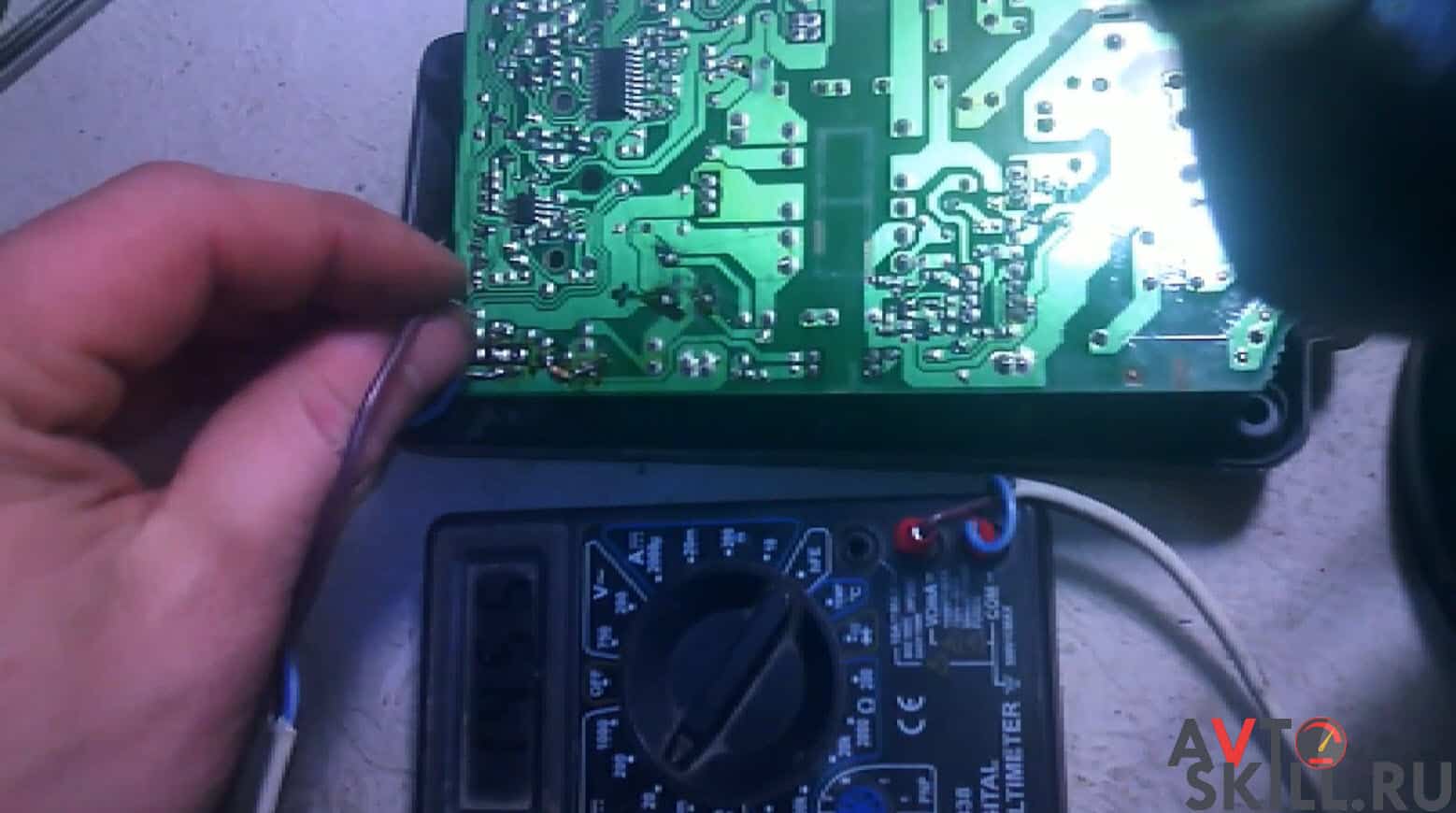

Нужно посмотреть, куда шли пины. Удобно использовать готовую схему, но найти ее в интернете сложно. Поэтому придется разбираться самостоятельно. Если смотреть от угла, первый контакт с положительным зарядом. Второй — термопрерыватель, третий — отрицательный заряд, четвертый — терморезистор. На массу закорочен терморезистор.

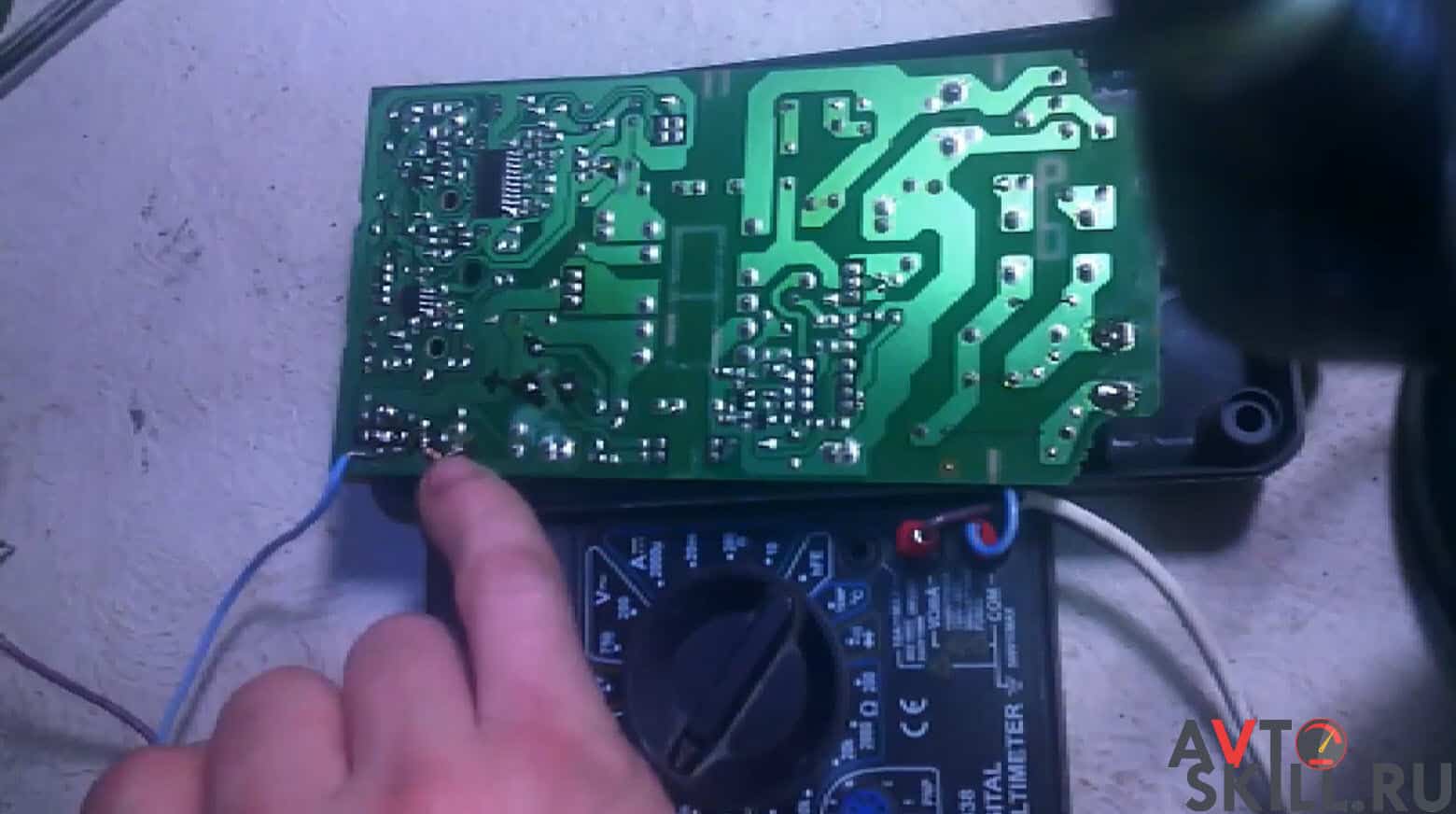

Сначала вместо терморезистора подключают обычный резистор.

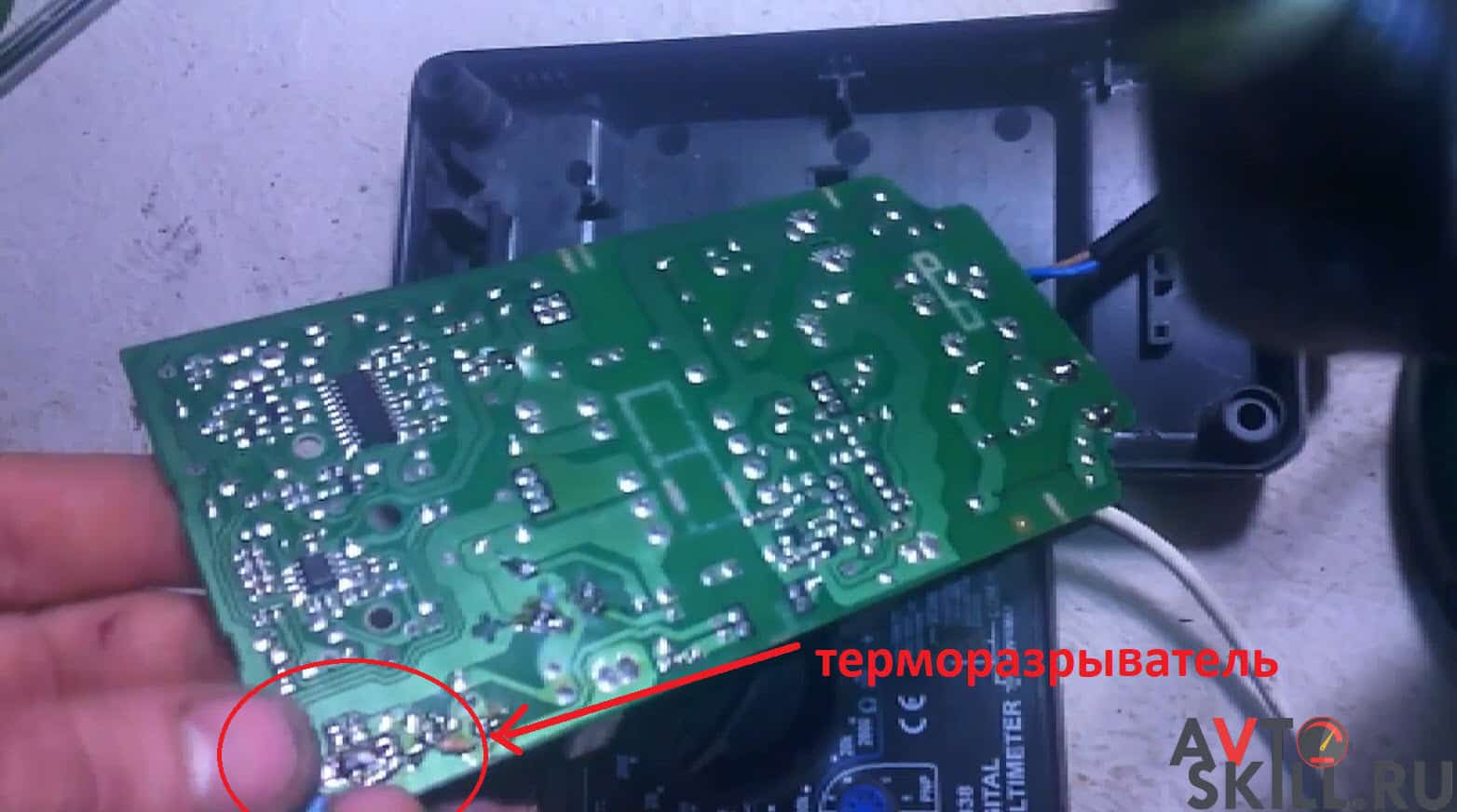

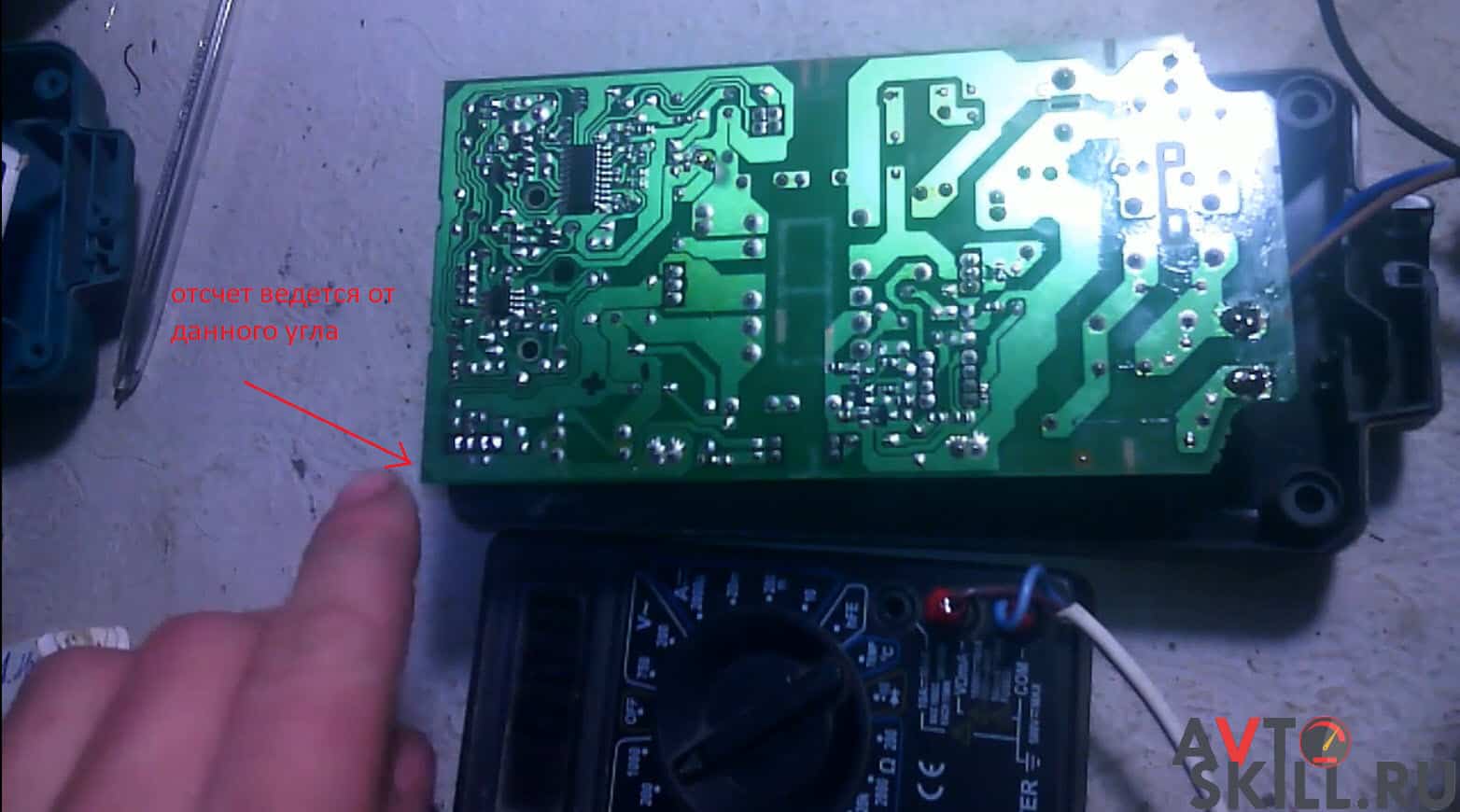

Вторую и третью ножки от угла нужно спаять вместе. Это терморазрыватель и минус.

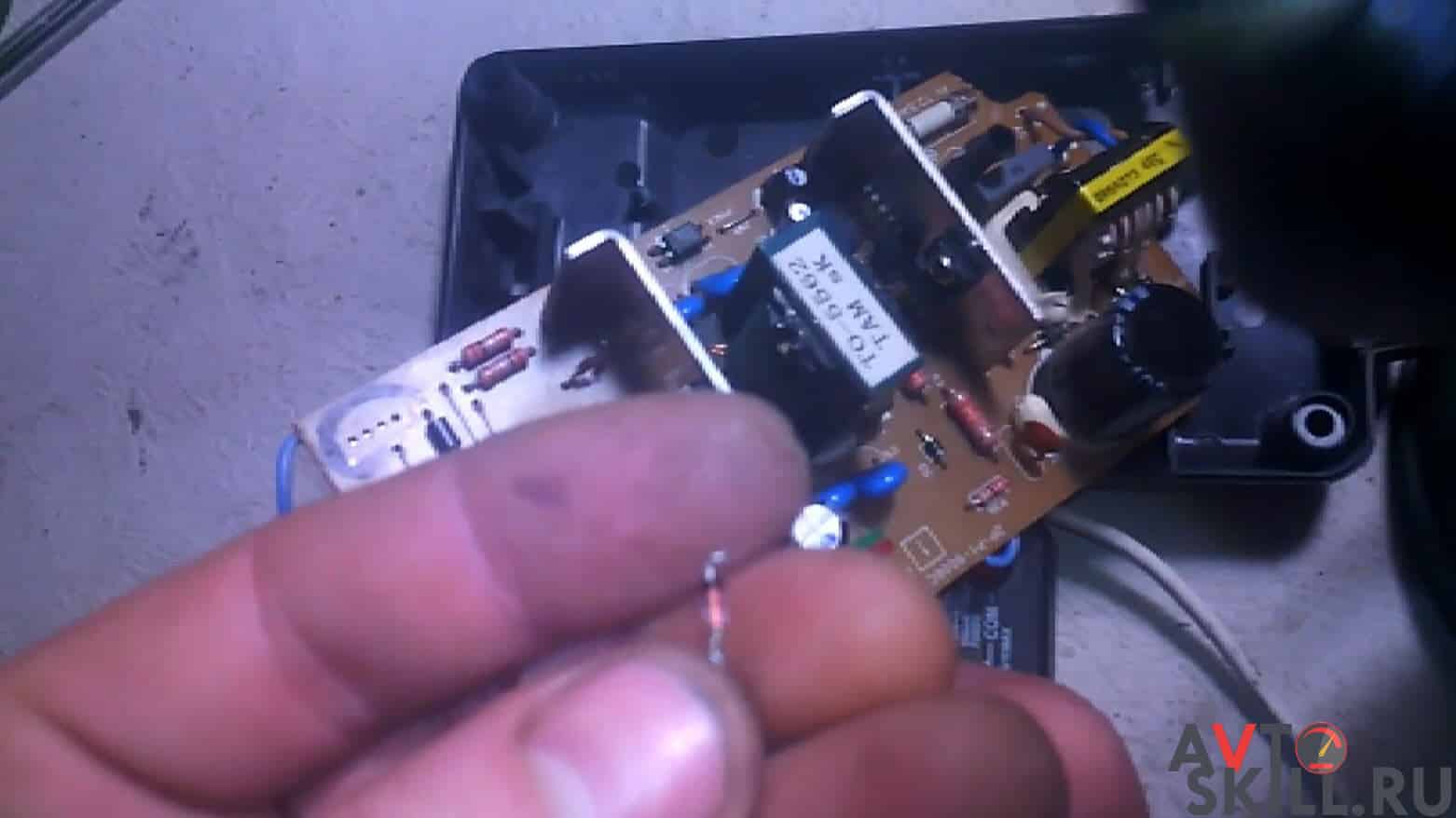

Нужно установить напряжение. По умолчанию устанавливается стабилитрон на 27 Вольт, которые и получаются на выходе.

Нужно последовательно соединить два стабилитрона на 3,9 и 9 Вольт. На выходе получится 14,65 V. Чтобы зарядка подходила под различные аккумуляторы, нужно добавить схему защиты. При этом необходимо обойти родную схему.

Далее зарядку включают в розетку. Когда появится напряжение в сети, нужно будет посмотреть напряжение на выходе. Должно быть 14,5 Вольт, такой величины достаточно для зарядки автомобильного аккумулятора.

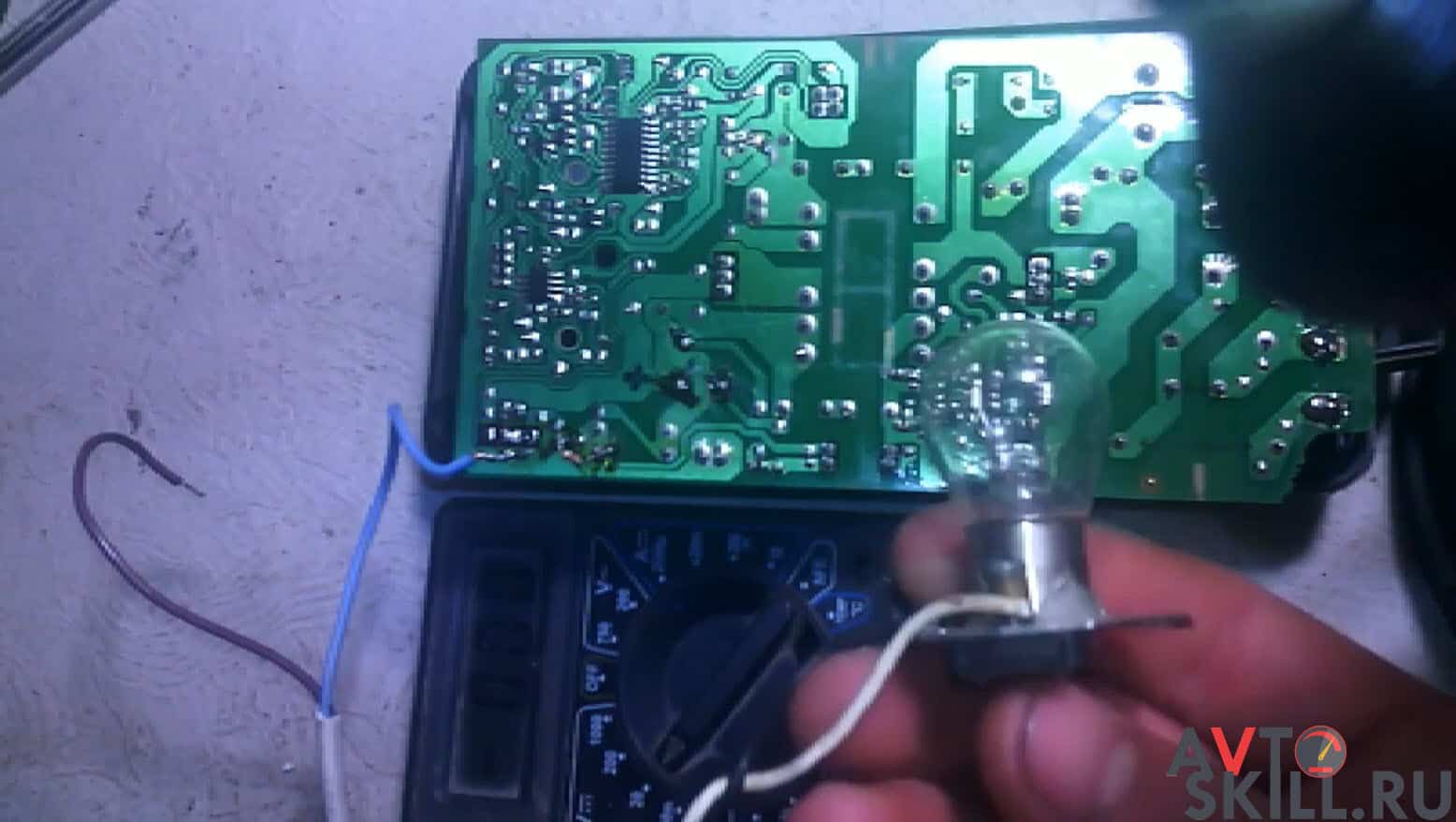

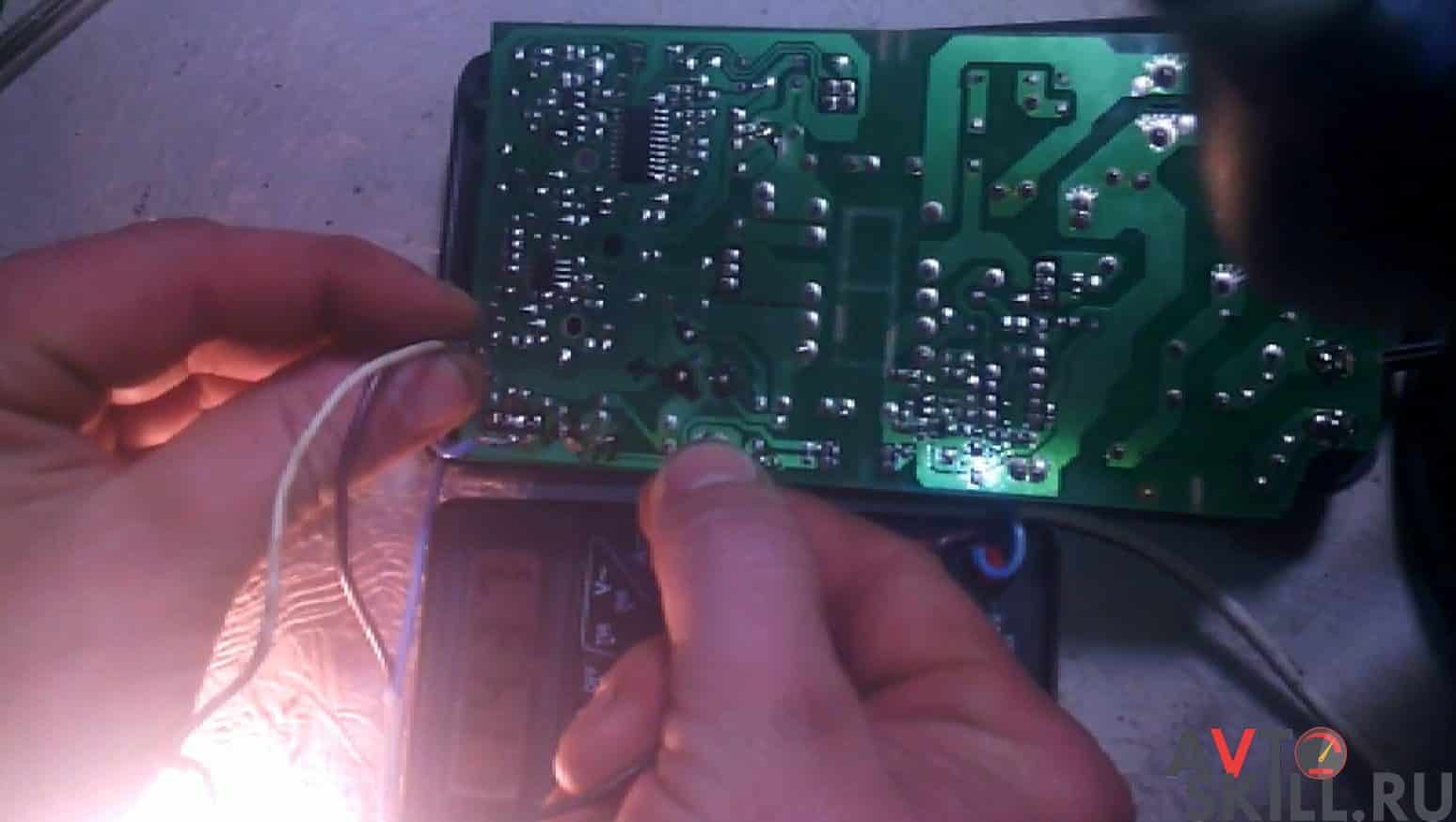

Устройство подключают к нагрузке, в качестве которой может выступать лампочка на 21 Ватт или примерно 2 А.

Лампочка должна загореться, на экране мультиметра отобразится напряжение. Если оно будет немного меньше, например, 14,36 V, это не страшно. Зарядное устройство все равно будет работать.

Подробнее о данном способе смотрите в видео:

Правила использования

При эксплуатации переделанного шуруповерта надо соблюдать несколько правил:

1. Не использовать одновременно аккумулятор и сетевой источник.
2. Не подключать электроинструмент к блоку питания длинными и тонкими проводами со стороны низкого напряжения. По ним пойдет достаточно большой ток, поэтому недостаточное сечение может привести к излишнему нагреву и оплавлению изоляции (в худшем случае – к ее возгоранию). Вкупе с излишней длиной проводников уменьшенная толщина жил приводит к значительному падению напряжения на проводе и недостатку напряжения на электродвигателе инструмента. Это значительно уменьшит крутящий момент на валу шуруповерта.
3. Если используется блок питания, не рассчитанный на полный ток электроинструмента при остановленном вале, надо тщательно следить за тем, чтобы не перегружать шуруповерт. Нельзя допускать остановки патрона из-за заклинивания сверла в толще материала и т.п. В противном случае наиболее вероятным итогом будет выход источника питания из строя, если у него отсутствует защита от сверхтока. Также возможно возгорание преобразователя напряжения.
4. С момента переделки надо будет следить за состоянием и положением электрических шнуров – сетевого и низковольтного. Нельзя допускать, чтобы во время работы проводники перекручивались, пережимались тяжелыми предметами с риском повредить изоляцию.

Соблюдение этих несложных требований позволит переделанному шуруповерту прослужить долго и полностью выработать свой механический ресурс.

Контроллер заряда Li-ion аккумулятора своими руками

Контроллер — электронная плата которая по характеристикам поддерживает рабочее напряжение и ток разряда. То есть напряжение контроллера должно отвечать характеристике прибора. Токовая нагрузка подбирается в 2 раза ниже предельной. Значит, для 18650 ток должен быть 12-15 А, для 26650 – 30-40 А.

Под контроллером заряда-разряда понимают схему защиты от слишком глубокого разряда, он же препятствует перезаряду банок выше 4,2 В. Но это только защита. Настоящий контроллер установлен в ЗУ, рассчитан на зарядку в 2 этапа с последующим отключением аккумулятора. Зарядное устройство это не блок питания. Назначение этого инструмента стабилизировать ток на первом этапе процесса, при этом выходное напряжение зависит от тока нагрузки.

В конструкции предусмотрены резисторы для регулирования выходного напряжения, индикации окончания заряда, порога ограничения выходного тока. Микросхема LM2596 выступает в виде контроллера ШИМ, компаратор LM358 поддерживает параметры тока, управляет индикацией. Стабилизатор 78L05 питает компаратор и поддерживает напряжение.

Для того, чтобы отключить аккумулятор именно в момент полного набора заряда, необходимо доработать схему. Такая доработка обусловит отключение зарядки при достижении полного заряда.

Защитная плата MBS отключит аккумулятор при достижении полного заряда. Но она срабатывает с некоторым опозданием. Поэтому батарея может получить небольшой перезаряд, сокращающий срок службы дорогого прибора.

Как обойти защиту

Гнездо, к которому подключается батарея шуруповерта, содержит четыре клеммы. Две из них — это минусовая и плюсовая. Другие две клеммы идут на реле защиты от короткого замыкания, перегрева и прочего. Чтобы обойти защиту и не разбираться с электросхемой, можно использовать ненужную батарею от дрели.

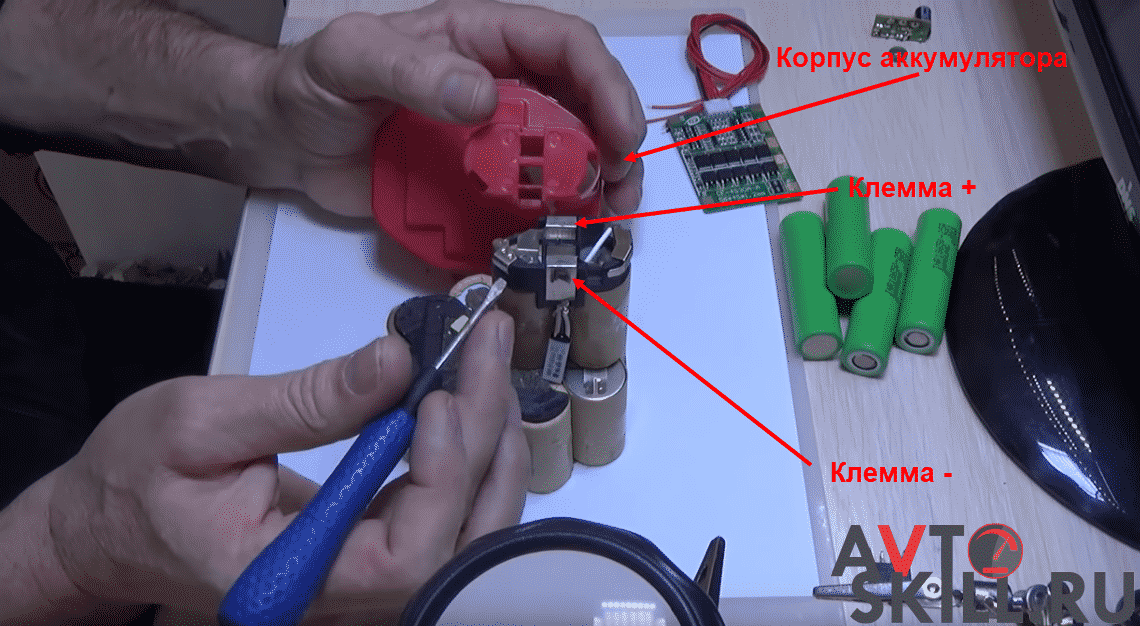

Аккумулятор шуруповерта в разобранном виде

Аккумулятор шуруповерта вынимают из корпуса. На маленьком пластиковом коробе белого цвета будет написано, что он является тепловой защитой. Этот элемент вместе с черными проводками нужно выпаять и припаять к клеммам зарядного устройства. Теперь белый и черный провода припаивают к защите, соблюдая полярность.

При подключении батареи или иных приборов, индикатор должен показывать, что зарядка работает нормально. Если просто включить ЗУ, он будет мигать, показывая, что нужно поставить батарейку. То есть, исчезнет мигание и будет гореть красный огонек. При полном заряде АКБ или другого прибора должна загореться зеленая лампочка.

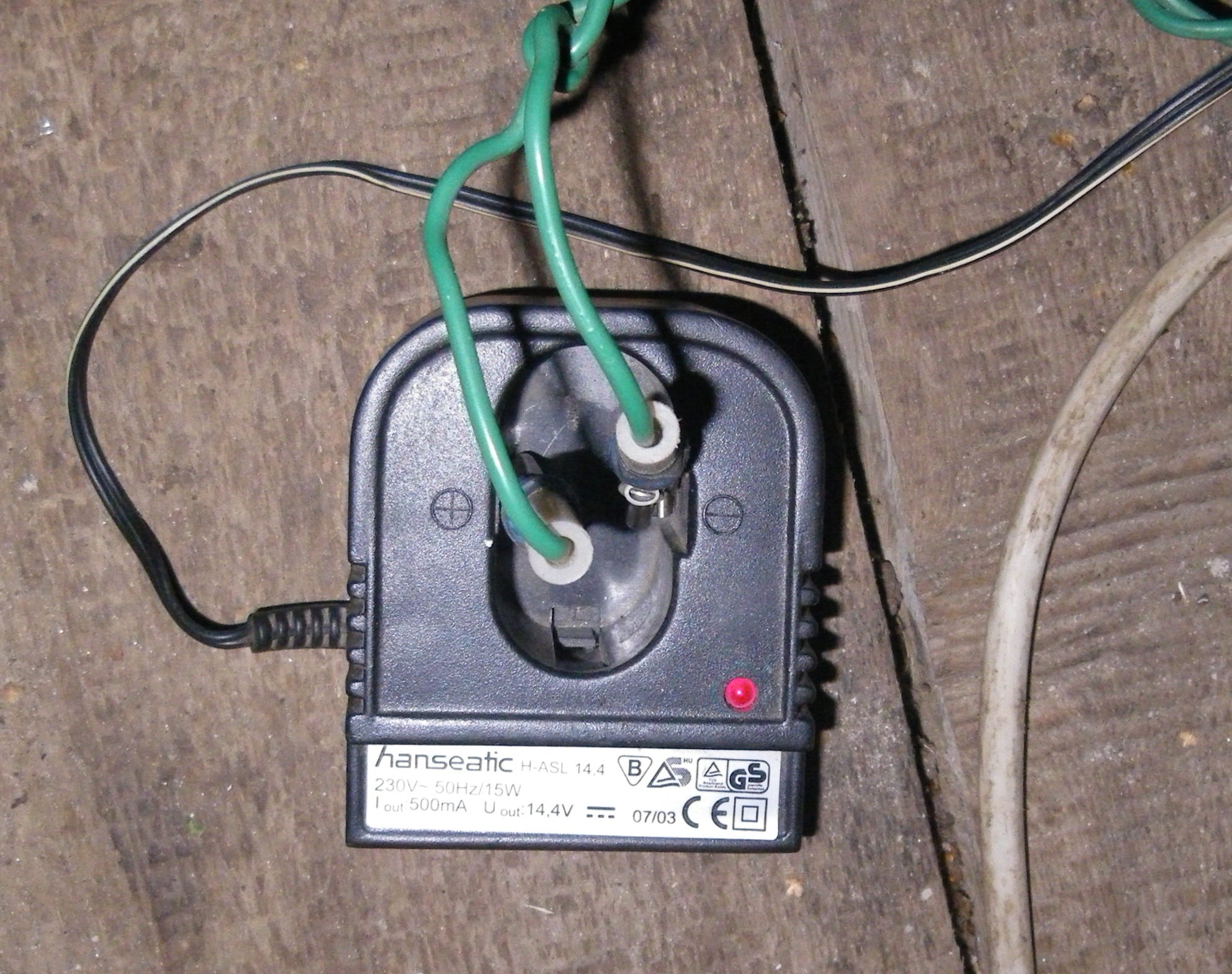

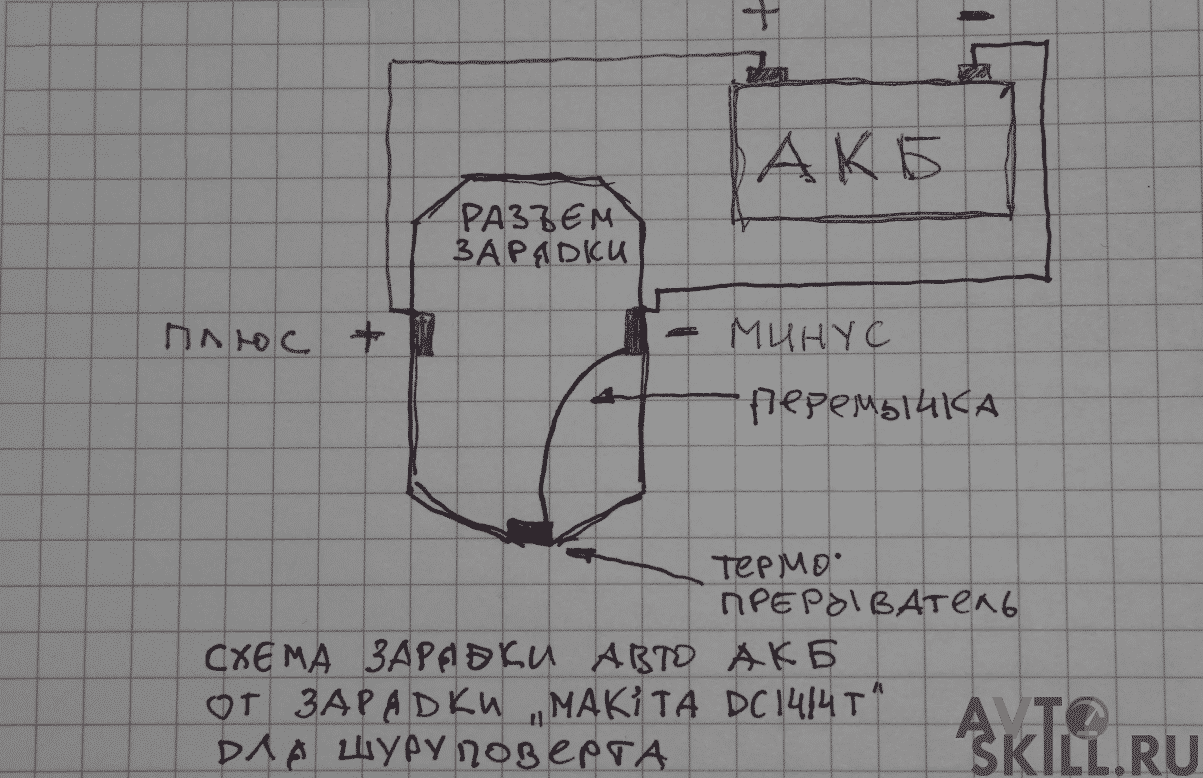

Пример схемы подключения зарядки шуруповерта к АКБ автомобиля

Чтобы зарядить автомобильный аккумулятор, сбоку от корпуса выводят провод. Нужно подсоединить клемники, а потом уже подключить провод к электросети. В противном случае сработает система защиты, и зарядка не начнется. Плюсовой и минусовой провода подключают к соответствующим клеммам аккумулятора автомобиля. При исправной работе ЗУ не должно перегреваться или плавиться.

Подключение клемм к зарядке шуруповерта
