Переходник на бензопилу под болгарку

Насадки

«Кородер» – приспособление для резки

Кородер – насадка, которая предназначена для удаления коры и наростов различного происхождения. С ее помощью можно вырезать пазы и чашки, строгать бревна. Данная насадка отличается простотой в использовании и надежностью. Установить ее можно буквально за пять минут, если следовать всем указаниям, которые прописаны в инструкции по ее эксплуатации.

Цена: от 1260 до 1650 рублей.

«Короед» – фреза для обработки дерева

Короед – так называется специальная фрезерная головка. Используется для обработки бревен, брусьев и досок. Помогает аккуратно вырезать пазы и чашки. Насадка выпускается в комплекте с ремнем и используется для бензопил, которые имеют на цепи звездочку с шестью лучами. С помощью такой насадки можно также шкурить дерево.

Цена: от 1620 рублей до 1990 рублей.

Косилка для пилы

Насадка представляет собой роторную косилку. Имеет в комплекте нож, с помощью которого скашивается трава. Чаще всего такие насадки выпускаются для бензопил марки «Stihl». Для других бензопил также можно заказать изготовление данной насадки.

Цена: от 2200 до 2550 рублей.

Для снятия коры

Насадка для снятия коры используется для того, чтобы чистить бревна от коры. С ее помощью также можно удалять сучья различных размеров, делать острыми колья, выполнять все виды работ, для которых используется топор, делать замки угловые под сруб.

Насадка для снятия коры

Монтируется на стандартном месте шины бензопилы. Корпус насадки имеет дополнительную защиту. Подходит для таких моделей бензопил, как «Stihl» MS250- MS361 и бензопила «Хускварна» H55 – H365 и Хускварна 137.

Цена: от 15000 до 18000 рублей.

Лодочный мотор

Применяется для глиссирующих и водоизмещающих лодок, высота транца которых не превышает 38 сантиметров. Насадка для лодки легко и просто устанавливается.

В комплекте с ней идет руководство по эксплуатации, следуя советам которого, вы легко и быстро сможет установить насадку.

Цена: от 1200 до 2200 рублей.

Насадка для продольного пиления

Данный вид насадки представляет собой уменьшенный вариант пилорамы. Ее очень удобно использовать в «походных» условиях (см. мини бензопилы).

Может работать автономно, а это значит, что ее можно взять с собой на выездную работу по распилу древесины.

Цена: от 1799 до 2300 рублей.

«Бензорез»

Работает за счет отрезных кругов, которые имеют диаметр до 20 сантиметров и посадочным отверстием до 22 сантиметров.

Цена: от 1720 до 1850 рублей.

«Болгарка»

Позволяет использовать бензопилы в качестве болгарки. Работает посредством ременной передачи.

Цена: от 2200 до 2760 рублей.

«Лебедка»

Насадка лебедка используется для подъема на высоту и перемещения тяжелых грузов, а также для буксировки транспорта. Отличается простотой в использовании и довольно компактными размерами.

Если сочетать данную насадку с плугом или окучником, можно в разы быстрее обработать участок земли.

Цена: от 3000 до 3920 рублей.

«Кусторез»

Насадка “Кусторез”

Насадка кусторез применяется для обрезки сучьев и кустов. Подходит для ухода за растениями на дачном участке. В отличие от электрических кусторезов может работать автономно. Отличается высокой мощностью.

Цена: около 1990 рублей.

«Мотобур»

Используется для сверления ям в земле и во льду диаметром до 35-40 сантиметров. Незаменима для подледной рыбалки.

Такая насадка позволяет сэкономить на покупке мотобура.

Цена: от 2500 до 5200 рублей (в зависимости от функциональности).

Насадки и приспособления для бензопилы значительно облегчают монтажные, строительные и ремонтные работы. Без них не обойтись на даче. Установить насадки своими руками не составит труда. К каждой модели в комплекте прилагаются не только рабочие элементы, но и руководство по эксплуатации, прочитав которое вы сможете установить любую насадку за 10 минут.

Как сделать болгарку самостоятельно?

Более подробно рассмотрим, как сделать болгарку с применением пилы. Болгарка используется в большинстве домашних хозяйств, конечно, не часто, но это очень нужный и полезный инструмент. Бывают ситуации, когда такого инструмента нет под рукой, но имеется бензопила. Тогда можно изготовить болгарку в виде насадки на бензопилу, чтобы использовать для шлифования и резки.

Болгарка на основе пилы является самым простым по изготовлению инструментом. Угловые шлифовальные машины на основе пилы очень популярны. Основными частями такой болгарки являются подшипниковый узел с валом.

Преимущества болгарки из бензопилы:

  • Независимость устройства от наличия или отсутствия электрической сети. Такой инструмент можно использовать на любых площадках.
  • Производительность болгарки из бензопилы куда выше, чем выработка электрических аналогичных инструментов.
  • Стоимость изготовленного устройства гораздо меньше, чем покупка нового прибора соответствующей мощности.
  • Процесс изготовления такого оборудования очень простой.

На сегодняшний момент на рынке представлены многочисленные модели дополнительных специальных насадок для бензопилы, которые превращают ее в угловую шлифовальную машинку. Тем более что они предназначены на разные виды бензопил. Таким образом, можно приобрести насадку для соответствующей марки устройства.

Мировые производители бензиновых пил призывают не применять различные переходники и насадки для таких устройств. Связано это с тем, что диски для шлифования предназначены для работы со скоростью 7000 оборотов. А пила имеет возможность выдавать 13000-14000 оборотов. Результатом превышения скорости может быть разрушение диска, которое приведет к поломке инструмента. Также можно получить физические травмы.

Чтобы уменьшить разрушение диска рекомендуются следующие пути решения:

  1. Применение защитного кожуха.
  2. Понижение скорости оборотов бензопилы.

Для уменьшения количества оборотов двигателя рекомендуется употреблять редуктор скорости вращения.

Также для снижения быстроты вращения можно установить ведомый шкив наибольшей окружности. Шкив устанавливается на один конец вала. Он вращается с помощью ременной передачи от двигателя. Данный метод помогает избегать непредвиденных ситуаций при заклинивании диска. Ремень начнет проскальзывать на шкиве, когда произойдет остановка диска. При этом не происходит поломка инструмента.

На другом конце вала пилы располагается оправка, которая предназначена для точильных кругов.

Недостатки самодельной болгарки:

  • Попадание твердых частиц от работы болгарки внутрь воздушного фильтра двигателя может сказаться на перегреве и поломке пилы. Хотя воздушный фильтр приспособлен к загрязнению древесными опилками при работе бензопилой, металлическая пыль является более негативным фактором.
  • Возможность получения физического и материального ущерба при работе с болгаркой на основе бензопилы.

Видео: насадка-болгарка для бензопилы, установка и работа.

Виды шкивов

Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.

Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, , .

Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив  более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.

Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.

Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.

Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.

Конструктивные особенности самодельной каретки

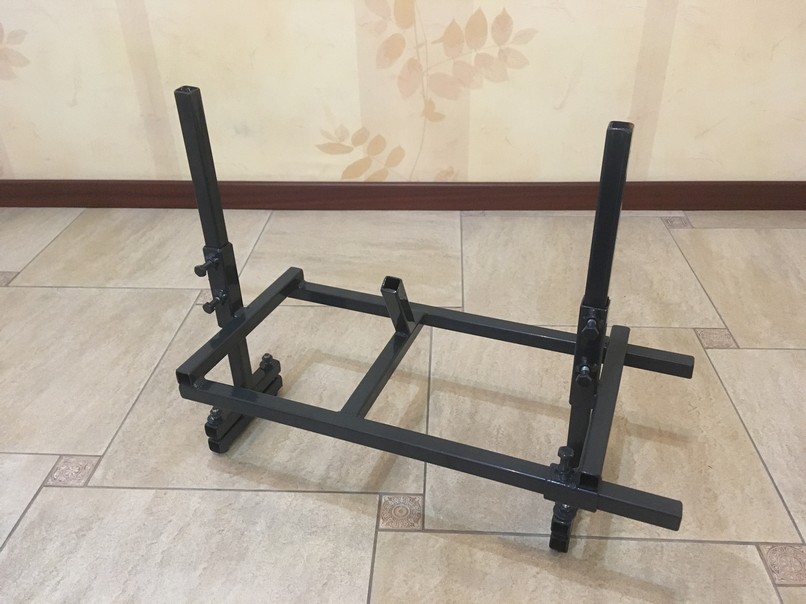

Каретка для бензопилы представляет собой прямые и ровные направляющие, по которым инструмент подается на обрабатываемый материал. Для получения прямого реза с заданными параметрами, пила жестко фиксируется на подвижной платформе, которая, собственно, и называется кареткой. Наиболее распространенный состав комплекта включает в себя:

  • направляющие. Их роль обычно выполняют рельсы, швеллера, двутавры. Неплохой вариант решения проблемы — использование дюралюминиевой приставной лестницы;
  • каретка, представляющая собой род тележки, перемещающейся по направляющим. На ней имеется захват или опорная площадка для фиксации бензопилы. Есть конструкции, в которых жестко фиксируется только рама, а сам двигатель лишь опирается на специальную подставку;
  • приспособление для настройки толщины пиломатериала. Изменяет высоту подъема режущего органа бензопилы, что позволяет быстро и точно установить нужную толщину пиления;
  • двигатель подачи тележки. Этот элемент не обязателен, поскольку больших объемов работ на подобных устройствах не выполняют. Кроме того, механизированная подача требует установки концевых выключателей и прочей аппаратуры управления. Однако, многие пользователи предпочитают устанавливать механизм для получения ровного режима пиления, улучшающего качество досок.

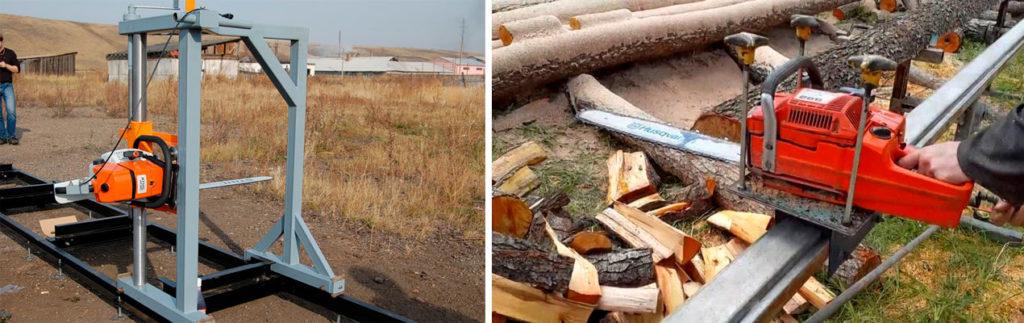

Рисунок 1 – Самодельная каретка для бензопилы

Существуют и более простые конструкции каретки, представляющие собой жестко закрепленную бензопилу и ограничительную рамку. Материал подается на движущуюся цепь, а рамка калибрует толщину полученной доски. Такой вид каретки используется редко, так как подавать тяжелые бревна вручную крайне сложно, а полученные результаты не отличаются ровной и прямой поверхностью. Оптимальный вариант — подача инструмента на закрепленное неподвижно бревно.

Назначение дисков и насадок

Круги для болгарки различаются по назначению на:

  • отрезные;
  • обдирочные
  • шлифовальные;
  • заточные.

Отрезные диски

Самой частой задачей, выполняемой с помощью болгарки, является резка различных материалов. От того, какой материал необходимо будет разрезать, зависит и выбор материала инструмента.

  1. Резка металла. Отрезной диск по металлу изготавливается из кристаллического глинозёма корунда, а также из синтетического корунда, называемого электрокорундом. Основной цвет кругов для резки металлов – синий.
  2. Резка камня и бетона. Для резки камня следует выбрать диск из другого абразивного материала – карбида кремния. Данный абразив с легкостью режет белый кирпич (силикатный) и шифер. Но чтобы разрезать красный кирпич, некоторые виды бетона или керамическую плитку, данный материал круга не подойдет. Диски для камня выпускаются зеленого цвета.
  3. Резка керамической плитки, красного кирпича, керамогранита и бетона. Для этих целей уже используют алмазный диск.

    Изготавливается данная насадка из металла, на режущую кромку наносится абразивная масса с алмазной крошкой. На рисунке выше представлен сегментированный пильный круг, предназначенный для сухой резки материала. Цельнометаллические диски при работе требуют водяного охлаждения.

  4. Резка дерева. Хотя в продаже и имеются пильные круги по дереву, которые ничем не отличаются от дисков для циркульной пилы, лучше отказаться от их использования в целях безопасности. При работе таким инструментом пользователь часто получает тяжелые травмы из-за заклинивания, отскакивания, случайного соскальзывания инструмента и т.д.

Поэтому, если вы все же собираетесь использовать пильный диск по дереву, то следует придерживаться мер безопасности. На болгарке должен быть установлен защитный кожух и рукоятка, пользователь обязан одеть защитную маску или очки. Кроме того, нельзя резать данным инструментом материалы, не предназначенные для него.

Обдирочные

Если требуется снять слой краски или другого нанесения, а также ржавчину с какой-либо поверхности, применяются корщетки. Они бывают дисковые или в виде чаши со встроенной металлической проволокой.

Проволока в данных насадках может быть витой либо распущенной. Толщина ее также может быть разной. Чем толще проволока, тем для более грубой обдирки применяется обдирочный диск или чашеобразная насадка, и наоборот.

Шлифовальные

Для шлифовки и полировки различных поверхностей (металла, дерева, пластика и других) применяются шлифовальные диски и насадки. Часто для шлифовки применяется шлифовальный круг лепесткового типа. Состоит он из множества “лепестков”, сделанных из наждачной бумаги. Зернистость наждачной бумаги можно выбирать, исходя из требуемого вида обработки (чистовой или черновой).,

Также наждачка может крепиться к насадке с помощью липучки. Такой инструмент навинчивается на шпиндель УШМ.

Для полировки поверхностей выпускаются специальные круги и насадки, выглядящие как подушки из войлока либо как диски из ткани.

Заточные

Чтобы заточить инструмент, обычно применяются точильные станки (точила). Но если у вас нет последнего, но есть болгарка, то для нее можно приобрести заточной (шлифовальный) круг, которым можно легко заточить практически любой режущий инструмент.

Преимущества самодельной пилорамы из бензопилы

Хотя работники лесной промышленности и могут пренебрежительно отнестись к маломощной «приспособе», она всё же имеет целый ряд преимуществ именно для частного использования:

  1. Дешевизна. Одна из решающих выгод. Промышленные станки рассчитаны на большие объёмы и непрерывную работу в течение рабочей смены. Однако стоимость их, как и другого промышленного оборудования, чрезвычайно велика. Такие ориентированы на большие предприятия, прибыль и объёмы производства которых позволяют окупать подобные затраты. Но ведь в частном хозяйстве в таких объёмах нет нужды. Распиловка брёвен выполняется не постоянно, а изредка, и недолго. Намного логичнее собрать самодельный станок для роспуска деревьев. Стоимость даже самого дорогостоящего узла — самой бензопилы — редко составляет больше ста тысяч рублей. Самый простая и маломощная отечественная ленточная пилорама стоит в полтора раза больше. Зарубежные образцы обойдутся в несколько раз дороже. Расходы на металлические запчасти и сварка существенно не влияют на стоимость.
  2. Компактность. Самодельная пилорама за редким исключением — это небольшой агрегат. Его можно без проблем транспортировать, а это даёт преимущество: роспуск древесины можно осуществлять на месте, не подвозя стволы целиком к месту расположения агрегата. Правда, если брёвна лежат вдали от места, где они нужны, придётся потом всё равно транспортировать полученные доски, однако эта задача уже проще и при погрузке, и по требованиям к транспорту. В разобранном виде пилорама из бензопилы практически не занимает места.
  3. Простота конструкции. Инструмент, сделанный своими руками, отличается небольшим количеством деталей и может быть собран человеком без специальной подготовки, кроме сварочных навыков. Соответственно, и сломаться в нём может разве что сама бензопила.

Настольная циркулярная пила

Торцовка, то есть поперечный распил досок или брусков под прямым углом получается качественнее, если использовать специальное приспособление.

Из болгарки также можно сделать такой станок своими руками.

  1. Для этого болгарку с диском по дереву закрепляют на поворотной планке перпендикулярно направлению длины доски так, чтобы плоскость диска была направлена строго вертикально. Одна точка крепления должна располагаться в районе редуктора, а вторая – на противоположном конце машинки.
  2. В корпусе редуктора имеются резьбовые отверстия для крепления штатных рукояток. С помощью уголков и этих отверстий болгарку нужно прикрепить к подвижной части станка.
  3. Задняя часть корпуса крепится к доске хомутом. Защитный кожух на диск можно использовать от любого электроинструмента подходящего размера.
  4. Ближе к вертикальной опоре нужно закрепить упорный уголок. Располагаться он должен строго перпендикулярно плоскости диска, как в вертикальном, так и в горизонтальном направлениях.

Пружина на заднем конце планки служит для возврата торцовочной пилы в исходное положение после окончания реза. Горизонтальный стол должен иметь поперечный паз, в который входит диск при распиле доски. Диаметр диска выбирают, ориентируясь на ширину досок. Так торцовку можно проводить в один заход. Главное, внутреннее отверстие диска должно совпадать с креплением на оси редуктора.

Конструкция циркулярной пилы гораздо сложнее торцовочного станка. Время контакта диска пилы с древесиной довольно продолжительное, поэтому и надежность крепления корпуса болгарки к станине должна быть выше.

Дополнительно: Бензопилы «Калибр». Модельный ряд, описания и характеристики

Вот так может выглядеть один из вариантов настольной циркулярки.

На фото видно, что рабочий стол состоит из двух плоскостей:

  • верхний стол предназначен для продвижения обрабатываемой детали;
  • нижний служит упором для шлифмашинки.

На верхней поверхности стола отчетливо видна головка болта, с помощью которого болгарка закреплена. Выступающий болт ограничивает ширину обрабатываемой доски. Справиться с этой проблемой можно, настелив еще один слой фанеры.

Упорный уголок должен иметь максимально возможную длину во избежание отклонения доски от направления распила. Крепление уголка лучше делать так, чтобы можно было менять рабочее расстояние между ним и диском: тогда ширина отрезаемой части тоже будет меняться.

Плюсы и минусы самодельной пилы из болгарки

При разработке техники конструкторы, наряду с функциональностью и высокими эксплуатационными характеристиками, уделяют огромное внимание безопасности инструмента. В самодельных устройствах народные мастера не всегда придерживаются этого правила, поскольку на первый план зачастую выходит обычная экономия средств

И этой малозатратностью все плюсы в основном и ограничиваются.

Однако, помимо низкой стоимости самоделок, при более тщательном рассмотрении кустарные электрические пилы из болгарки имеют множество недостатков как технического плана, так и в отношении безопасности.

  • Недолговечность конструкции вследствие отсутствия системы смазки.
  • Высокая вероятность перегрева электродвигателя из-за несбалансированности нагрузок.
  • Крайне низкий уровень защиты и безопасности при эксплуатации пилы из болгарки.

Готовая насадка — болгарка для бензопилы

Сегодня, насадку на бензопилу, в том числе и типа «болгарка», без проблем можно купить в любом магазине бензоинструмента. С установкой тоже не возникает проблем, т. к. вместе с ней поставляется подробная инструкция, изучив которую можно своими руками установить болгарку на бензопилу, за исключением тех случаев, когда насадка выбрана неправильно.

Важно: насадка — болгарка не универсальная, её нужно выбирать под конкретную модель бензопилы.  Производители насадок не указывают в документах полный перечень моделей бензопил, для которых она предназначена, что затрудняет правильный выбор

Как выбрать болгарку на бензопилу

При выборе насадки для вашего инструмента, в первую очередь, необходимо ознакомиться с её технической документацией. Если в списке бензопил, для которых она предназначена, ваша модель не указана, это еще не значит, что на неё нельзя установить насадку УШМ.

Для проверки совместимости, необходимо сравнить диаметр коленчатого вала бензопилы с диаметром посадочного отверстия на шкиве из комплекта насадки (потребуется снять сцепление с бензопилы).

Ведущий шкив насадки может иметь несколько видов, подробнее о видах поговорим чуть позже. При выборе, необходимо, чтобы вид ведущей звездочки бензопилы и шкива насадки совпадали, в противном случае установить шкив вместо сцепления не представляется возможным.

Виды шкивов насадки — болгарки

Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.

Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, 170, 250.

Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив  более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.

Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.

Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.

Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.

Установка на бензопилу своими руками

Как установить насадку — болгарку на бензопилу знает не каждый, поэтому мы расскажем об этом подробнее.

Работу по установке, следует начать, как ни странно, с очистки бензопилы. Необходимо снять боковую крышку, шину, цепь и продуть бензопилу сжатым воздухом, под боковой крышкой спрессовываются и накапливаются мелкие частички древесины, которые при разборке сцепления могут попасть в подшипник.

Далее, необходимо выкрутить свечу и ограничить ход поршня при помощи куска не толстой и плотной веревки, с навязанными на неё узелками. Для этого веревку нужно просунуть в цилиндр через свечное отверстие. Эти манипуляции нужны для того, чтобы максимально безопасно заблокировать ход поршня, а соответственно и коленчатого вала и открутить сцепление.

Далее, чашка сцепления снимается с коленчатого вала и в зависимости от вида шкива насадки, либо меняется, либо на неё устанавливается шкив вместо ведущей звездочки. Сборка проводится в обратной последовательности.

Теперь переходим к установке самой насадки — болгарка. Она монтируется на место штатной шины, ничего сложного, просто необходимо установить насадку на два винта крепления, закрыть боковую крышку и затянуть винтами.

На завершающем этапе производится натяжение ремня. Как проверить натяжение мы описывали выше.

Это интересно: Устройство и характеристики бензопилы Байкал БП-3400 и других моделей: распишем по порядку

Заводские насадки

В настоящее время можно приобрести уже готовую заводскую насадку на бензопилу, которая позволит сделать инструмент многофункциональным. С установкой подобного приспособления проблем не возникает, если действовать по инструкции и подобрать ее в соответствии с моделью имеющейся бензопилы

Стоит обратить внимание, что заводские насадки не бывают универсальными, а производители не всегда указывают весь перечень подходящих пил, поэтому легко ошибиться при выборе

насадка-болгарка на бензопилу

Благодаря универсальности бензопилы ее спектр применения можно значительно расширить и использовать не только по прямому назначению, но и в качестве насоса, бура или даже мотора для небольшой лодки. Ассортимент насадок представлен следующими моделями:

  • Бензорез, предназначенный для распиливания металлических изделий и даже камня. Цена варьируется от 1700-1850 рублей.
  • Дебаркер – с его помощью производится очищение бревен от сучьев, веток и коры, а также изготовление паза и чашки. Подобное приспособление для сдирания коры стоит около 1400 рублей, а улучшенная модификация начинается от 15000 рублей. Для шкурения бревен – 1600-1990 рублей.
  • Лебедка, помогающая вытаскивать лодки из воды, мелкий транспорт из грязи, а также перетаскивать различные материалы. В дополнение поставляется блок, который увеличивает мощность пилы, а также способствует изменению траектории движения. Цена варьируется от 3000 до 4000 рублей.
  • Водяная помпа.
  • Косилка для покоса сорной травы, газонов и зерновых культур. Ценовая политика роторной насадки от 2200 до 2500 рублей. Выпуск производится чаще всего для пил фирмы Штиль.
  • Мотобур, используется для сверления ям и прорубей. Стоимость такого приспособления колеблется от 2500 до 5200 рублей.
  • Болгарка. Цена в пределах 2200 – 2760 рублей.
  • Лодочный двигатель для небольших лодок с высотой не более 38 см. Стоимость варьируется от 1200 до 2200 рублей.
  • Небольшая пилорама для распилки древесины и осуществления заготовок.

Насадка циркулярная НМЗ 544
