Пневмопробойник. бестраншейная замена труб

Что такое прокладка труб без траншей и как это работает

Сущность метода заключается в проведении магистрали под поверхностью земли в отличие от выкапывания поверхностных траншей, которые имеют следующие недостатки:

• Снятие грунта приводит к разрушению верхнего плодородного слоя не только в траншее, но и специальной техникой, а также к загрязнению прилегающей территории, значительно увеличивающему масштабы ущерба.
• При траншейном методе повреждаются насаждения (деревья, кустарники), которые не всегда удается восстановить.
• При проведении работ на асфальтированных автомобильных и пешеходных дорогах разрушается асфальтовое покрытие, использование трасс становится невозможным и требуется дальнейший ремонт – это приносит неудобства и экономически невыгодно.

К достоинствам траншейного способа относят простоту технологии, доступную в бытовом хозяйстве, и распространенность используемой техники, также для выкапывания траншей не требуется высокая квалификация работников.

При использовании бестраншейного метода монтаж и прокладку трубопровода проводят с помощью бурового оборудования, проходных агрегатов, гидравлических и пневматических пробойников.

Это интересно: Виды и технические возможности обратного клапана для отопления — разъясняем досконально

Организация работ с пневмопробойниками

Перед началом работ подготавливают рабочие котлованы. Их в идеале должно быть три: приёмный, конечный и контрольный (промежуточный). Последний потребуется для визуального контроля правильности перемещения пневмопробойника с трубами. При наличии тепловизора контрольный приямок можно не обустраивать.

Перекос пневмопробойника возможен при работе в мёрзлом грунте, при использовании искривлённого инструмента, а также при деформации наковальни относительно центра ударника. В этом случае возможно заклинивание устройства. В таких ситуациях работы приостанавливают, а извлечение пневмопробойника производят либо реверсированием подачи сжатого воздуха, либо временной (на несколько часов) приостановкой работ. За этот период напряжения в грунте релаксируются, а корпус механизма остывает, уменьшаясь в размерах. Силы трения ослабевают, и устройство, в зависимости от вида проблемы, можно либо извлечь из пробитой траншеи, либо запустить вновь, скорректировав направление перемещения ударника при помощи удлинительной штанги.

Указанные негативные явления не возникают, если проходка ведётся в диапазоне температур окружающего воздуха либо до -5 ° С, либо при отрицательных температурах ниже -15 ° С. Относительная влажность воздуха в районе применения пневмопробойника не должна быть более 80%.

Рекомендуются следующие глубины проходки подземных коммуникаций с применением пневмопробойников:

• При диаметре траншеи до 130 мм – до 1,2 м;
• При диаметре траншеи до 200 мм – до 1,6 м;
• При диаметре траншеи до 300 мм – до 2,2 м;
• При диаметре траншеи свыше 300 мм – до 2,6…3,0 м.

Среди отечественных производителей пневмопробойников стоит отметить устройства, производимые компанией «Техмаш». Их размерный ряд и цены на агрегаты приводятся ниже.

• Модель ИП-4610 (энергия удара 15 Дж, диаметр 60 мм) – 155000 руб.;
• Модель СО-144А (энергия удара 46 Дж, диаметр 71 мм) – 195000 руб.;
• Модель ИП 4605 (энергия удара 110 Дж, диаметр 95 мм) – 300000 руб.;
• Модель ИП 4603 (энергия удара 250 Дж, диаметр 140 мм) – 390000 руб.;

Санация трубопровода из чугуна, асбеста, керамики и других материалов

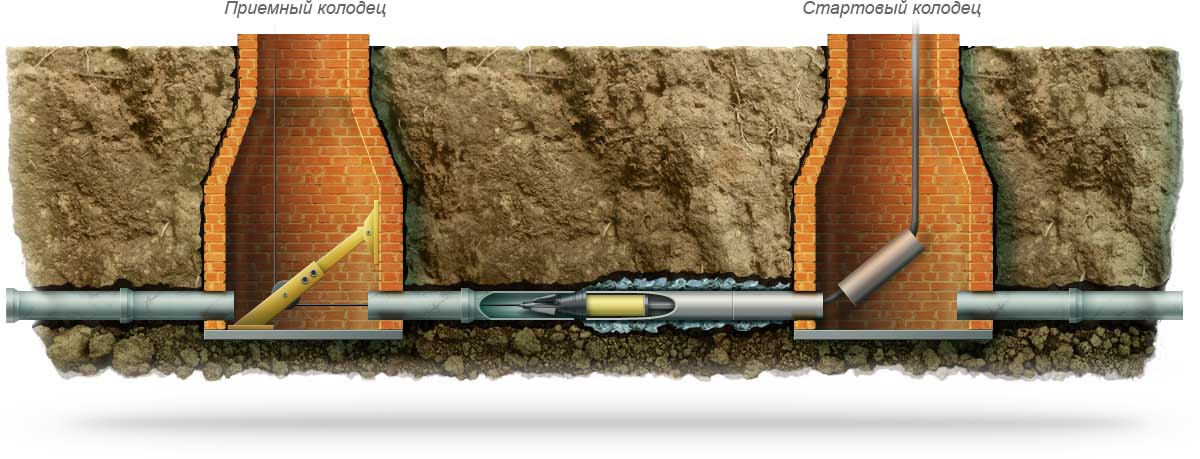

На схеме 1 показан первый метод по бестраншейной замене канализационных трубопроводов на участке от первого коллекторного колодца до второго. Этот способ позволяет произвести бестраншейный ремонт канализации без вскрытия грунта, асфальта или других наземных материалов. Вы существенно экономите средства и время для ремонта системы канализации, и соответственно нет необходимости длительного отключения водопровода в доме.

Схема 1. Санация трубопровода между колодцами.

Второй метод санации, без демонтажа (извлечения) изношенного трубопровода, производится из подвала здания до канализационного колодца (или наоборот). В данном случае также нет необходимости вскрывать грунт, но могут потребоваться дополнительные работы для монтажа гидропневматической установки.

Третий вид санации указан на схеме 2. Он осуществляется из приямка до колодца или подвала здания. Таким образом, для бестраншейного ремонта трубопровода могут понадобиться небольшие земельные работы по рытью ямы на глубину пролегания системы. От этих и других факторов зависит стоимость замены труб.

Схема 2. Санация трубопровода из приямка до колодца.

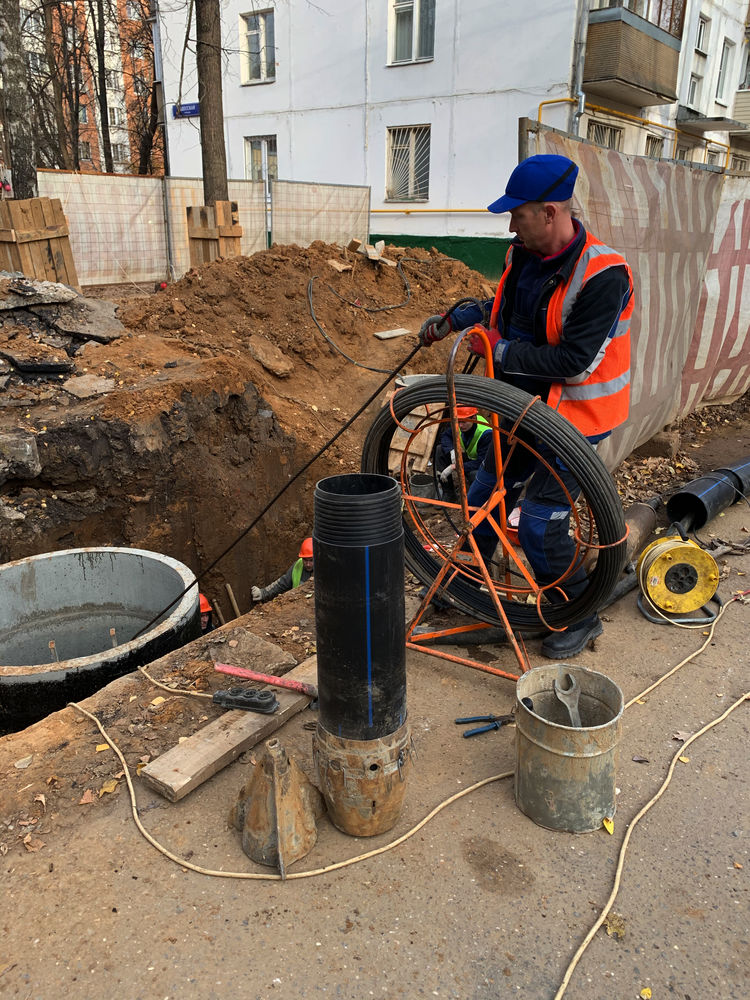

Реновация трубопроводов сетей канализации происходит следующим образом: по действующему канализационному трубопроводу с одной стороны протягивается трос, после с другой стороны крепится специальный расширитель и новая труба ПНД (полиэтилен низкого давления). После всех подготовительных действий, запускается установка и происходит замена чугунной канализации на пластиковую трубу. Старый трубопровод разрушается и вдавливается в грунт, а на его месте прокладывается надежная ПНД труба со сроком службы 50 лет.

Машины для проходки скважин и забивания труб СО-134А и СО-166

Машина СО-134А

Машина СО-166

Машина СО-134А

Машина СО-134А предназначена для проходки в уплотняемых грунтах сквозных и глухих горизонтальных, наклонных и вертикальных скважин
диаметром 155 мм, а также для забивания в грунт или в поедварительно пробитую скважину стальных труб (диаметром до 325 мм).

Машина используется для выбивания из грунта стальных труб (диаметром до 325мм), формирования в грунте бетонных и железобетонных свай, для глубинного уплотнения насыпных и просадочных грунтов.

МОДЕРНИЗИРОВАННАЯ МОДЕЛЬ СО-134АМ

Модернизированная машина СО-134АМ комплектуется ступенчатой насадкой, позволяющей увеличить точность проходки. Конструкция моделей изменена таким образом, что позволяет производить одновременно с проходкой прокладку полиэтиленовых труб диаметром до 140мм. Дополнительные комплекты расширителей позволяют увеличить диапазон проходимых скважин до диаметров 220, 245, 273, 300мм.

Пройденные машиной СО-134А скважины предназначены для укладки в них кожухов или различного рода коммуникаций: кабельных, трубопроводных и т.п.

Машина СО-166

Машина СО-166 используются для забивания в грунт стальных труб в горизонтальном, наклонном или вертикальном направлении. Машина представляет собой устройство, позволяющее механизировать укладку в грунт стальных труб при бестраншейной прокладке подземных коммуникаций.

Трубы могут забиваться закрытым концом диаметром до 325 мм или открытым концом диаметром до 630мм.
В последнем случае, после полной или частичной забивки трубы, грунт из нее удаляется с помощью специального грунтозаборного устройства. Стальные трубы, забитые в грунт машиной СО-166, используются непосредственно в качестве трубопроводов, футляров для укладки коммуникаций или в качестве свай (вертикально) при сооружении эстакад, а также в качестве электродов активной электрохимической защиты газо- и нефтепроводов и т.п.

Характеристики оборудования	СО-134А	СО-166
Диаметр пробиваемых скважин:
– Без расширителя, мм	155	–
– С расширителем, мм	300	–
Наружный диаметр забиваемых труб, мм	159 – 325	325 – 630
Длина пробиваемых скважин, м	40	–
Длина забиваемых труб, м	30 – 50	25 – 40
Средняя скорость пробивания скважин, м/мин	0,08 – 0,96	–
Средняя скорость забивания труб, м/мин	0,0036 – 0,3	0,0084 – 0,25
Вид проводимой энергии		сжатый воздух
Рабочее давление сжатого воздуха, МПа	0,6 плюс/минус 0,06
Расход сжатого воздуха, м3/мин	7,98	7,98
Энергия единичного удара, Дж	500 плюс/минус 50	1000 плюс/минус 100
Частота ударов, Гц	4,2 плюс/минус 0,4	3,8
Габаритные размеры машины (без шланга), мм:
– длина, мм	1700	1710
– диаметр, мм	155	235
Масса машины (без шланга), кг	150	370

Принцип работы

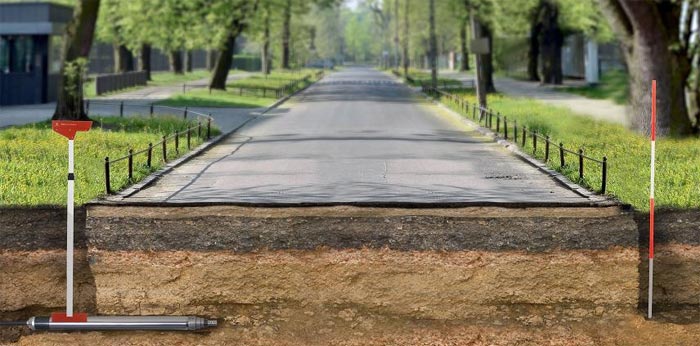

Технология использования пневмопробойника заключается в следующем:

1. Через установленные промежутки (их длина определяется диаметром подземной траншеи и составом грунта) выполняются вертикальные скважины необходимой глубины и диаметра.

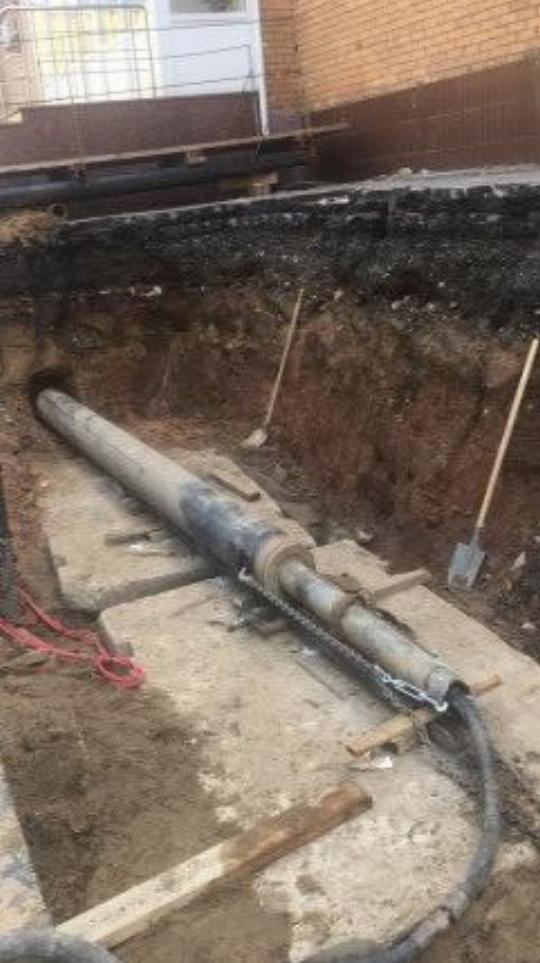

2. Ударное устройство, оснащённое приспособлением для затягивания труб, вводится в подготовленную скважину. Её называют лидирующей, причём диаметр скважины может равняться диаметру трубы, а может быть, и несколько меньше её.
3. Пневмопробойник, постоянно получая ударные импульсы от компрессора, постепенно продвигается по каналу вперёд, увлекая трубу за собой.
4. Для наращивания длины труб применяют соединительные муфты, после чего продолжают прокладку. В зависимости от условий прокладки и технических характеристик пневмопробойника может быть полностью подготовлен к монтажу и весь участок трассы.

Такой способ имеет ряд очевидных преимуществ:

• Сокращается общая трудоёмкость работ;
• Исключается потребность в прочих конструкциях (дополнительных механизмах, опорах и т. д.);
• Пневмопробойники обладают свойством реверсирования – изменения угла или направления прокладки трубопровода. Это даёт возможность использования рассматриваемой технологии на участках лесных массивов и уже имеющихся подземных коммуникаций;
• Все ударные нагрузки, которые возникают при работе устройства, полностью воспринимаются внутренней поверхностью траншеи и не воспринимаются другими предметами или объектами, расположенными в зоне прокладки;
• Устройства могут использоваться не только для прокладки, но и для извлечения из грунта заменяемых труб.

Существующие конструкции пневмопробойников позволяют эффективно использовать их для прокладки подземных трасс длиной до 60 метров в грунтах любой сложности, исключая скальные, насыщенные водой и мёрзлые

Важно, что в зимнее время технология вполне пригодна для работ, если глубина прокладываемой траншеи превышает глубину сплошного промерзания. Диаметр прокладываемых труб может находиться в пределах 70…450 мм, при этом материал труб – сталь или асбоцемент – значения не имеет

Меньшие диаметры труб соответствуют условиям пробивки глухих или сквозных скважин, а максимальные – работам по извлечению ранее проложенных участков труб.

Диаметр скважины может изменяться в ходе её прокладки, с этой целью пользуются специальными расширителями.

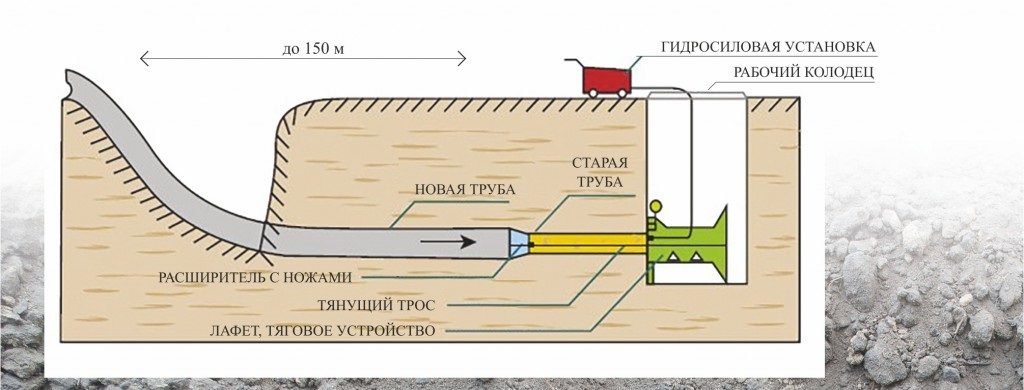

Необходимость применения и преимущества метода гидравлического разрушения

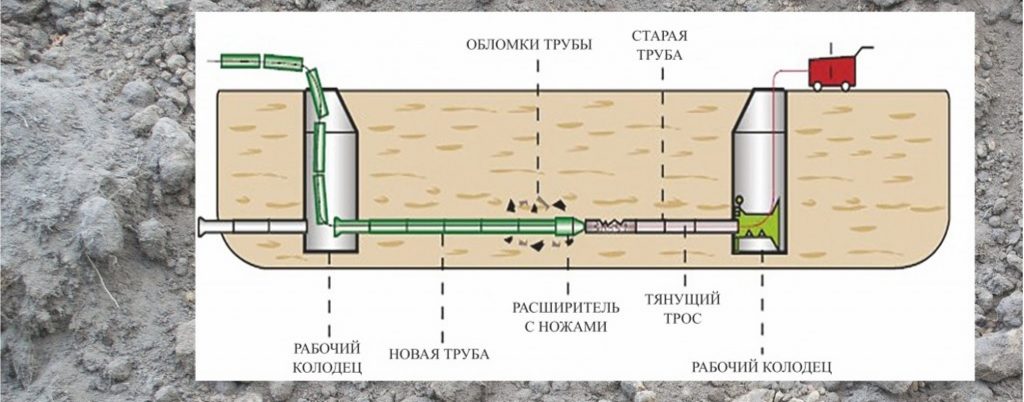

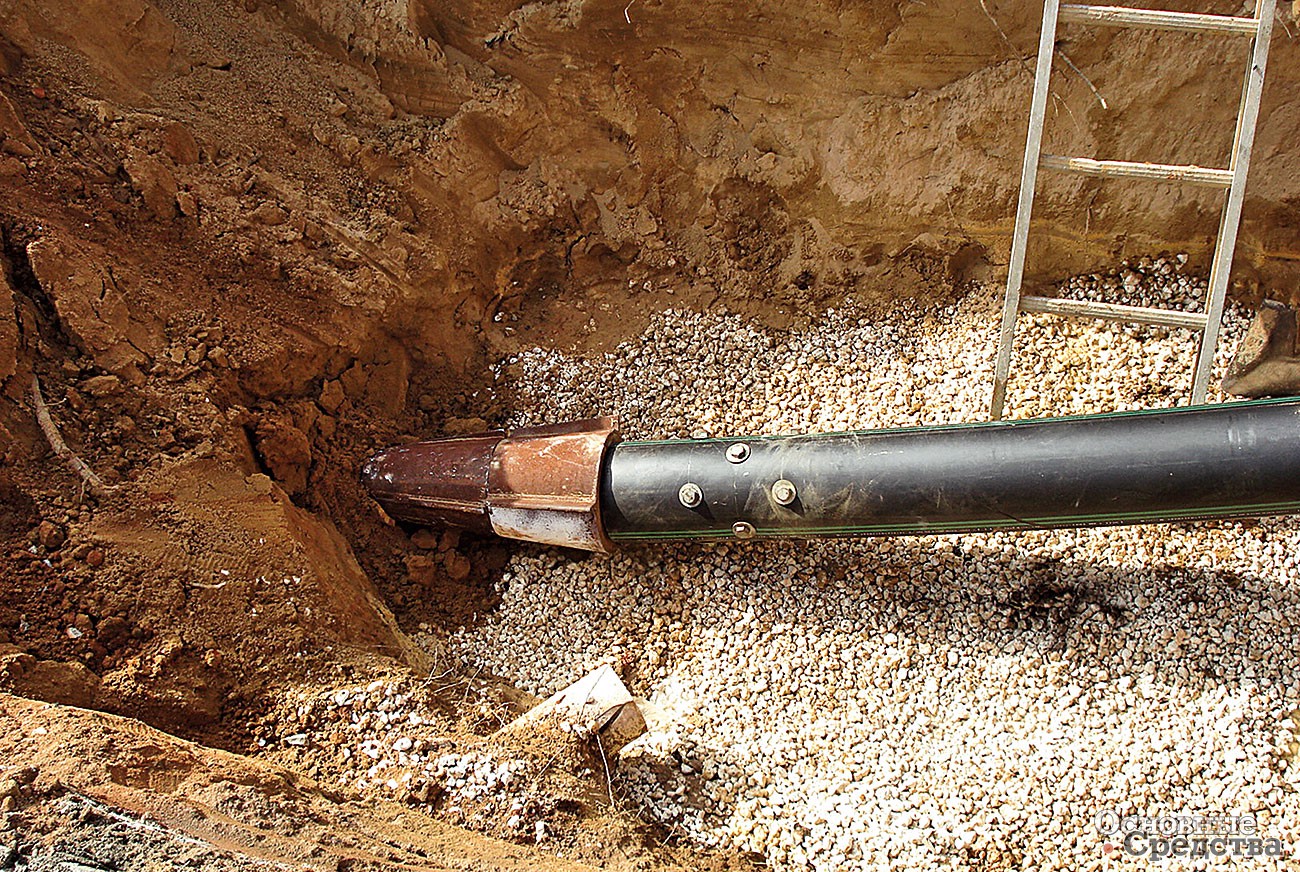

Метод разрушения – самый распространенный способ санации трубопроводов во всем мире. Данная технология нашла широкое применение при замене чугунных, стальных, железобетонных и других видов трубопроводов на полиэтиленовые, почти вечные трубы водопровода, канализации и тепловых сетей.

Объективно необходимость в методе разрушения обусловлена следующими причинами:

1. Городские коммунальные сети по всей России изношены на 70-90%. Основная часть стальных и чугунных трубопроводов попросту сгнили. В этих условиях для развития ЖКХ просто необходимо масштабное применение новых технологий строительства.
2. В стесненных городских условиях часто просто негде проложить коммуникации вне старых линий трубопроводов. Необходимость прокладки коммуникаций по старым, отработанным трассам в наших городах едва ли не больше, чем прокладки новых трубопроводов.
3. Постепенно, практически повсеместно как в крупных, так и в небольших городах вступают в силу запреты на вскрытие дорожного полотна, на работы, проводимые открытым способом.

Отметим основные преимущества данной технологии:

• работа проходит без вскрытия дорожного полотна;
• труба укладывается по старому каналу;
• высокая скорость прокладки трубопровода;
• относительно низкая себестоимость работы;
• возможность увеличение пропускной способности трубопровода;

Что такое прокладка труб без траншей и как это работает

Сущность метода заключается в проведении магистрали под поверхностью земли в отличие от выкапывания поверхностных траншей, которые имеют следующие недостатки:

• Снятие грунта приводит к разрушению верхнего плодородного слоя не только в траншее, но и специальной техникой, а также к загрязнению прилегающей территории, значительно увеличивающему масштабы ущерба.
• При траншейном методе повреждаются насаждения (деревья, кустарники), которые не всегда удается восстановить.
• При проведении работ на асфальтированных автомобильных и пешеходных дорогах разрушается асфальтовое покрытие, использование трасс становится невозможным и требуется дальнейший ремонт – это приносит неудобства и экономически невыгодно.

К достоинствам траншейного способа относят простоту технологии, доступную в бытовом хозяйстве, и распространенность используемой техники, также для выкапывания траншей не требуется высокая квалификация работников.

При использовании бестраншейного метода монтаж и прокладку трубопровода проводят с помощью бурового оборудования, проходных агрегатов, гидравлических и пневматических пробойников.

Ремонт и прокладка трубопровода с помощью санации

Санация является закрытым способом проводки труб и выполняется с заменой старой коммуникации на новую. Она подразделяется на 2 варианта проведения работ:

В первом случае старая коммуникация сохраняется и служит капсулой для нового трубопровода. Перед началом прокладки старый трубопровод очищают от мусора и посторонних предметов. Далее в неё проводят новую линию меньшего диаметра. Трубы из современных материалов обладают прекрасными техническими характеристиками, а дополнительная защита из старой конструкции уменьшает шанс возникновения аварийной ситуации в системе.

Вариантов выполнения релайнинговых работ довольно много. К ним можно отнести втягивание труб, которое производится от конца старой коммуникации и проталкивание от начала трубопровода. При ремонте определённого отрезка линии производится его отключение от системы. Затем в этот старый отрезок вводят новую конструкцию, из современных материалов. Этот процесс может проходить с частичным разрушением старого трубопровода.

При релайнинге новую трубу меньшего диаметра вводят в старую, более широкую

Полезная информация! На время ремонта, как правило, на замену ремонтируемому сегменту конструкции устанавливают временные трубы. После окончания релайнинговых работ временные трубы удаляют и подключают к системе отремонтированный отрезок трубопровода.

Если релайнинг, по сути, является ремонтом старой коммуникации с использованием новых материалов, то реновация — это обновление линии, которое может происходить с изменением диаметра трубопровода. При реновации происходит разрушение старой конструкции путём ввода в неё новой линии. При этом обломки трубы остаются под землёй и создают уплотнительную оболочку для новой коммуникации.

Способ санации позволяет осуществить замену коммуникаций из любых материалов: керамики, бетона, металла и т. д.

Преимущества бестраншейных методов прокладки труб

Бестраншейный метод бурения дает возможность производить подземные работы, не вскрывая грунт. Это позволяет исключить необходимость перекрытия дороги, восстановления асфальтового покрытия, нарушения работоспособности существующих коммуникаций, уничтожения деревьев и т.д.

Кроме всего, данный метод прокладки труб имеет следующие преимущества:

• существенное уменьшение материальных затрат;
• сокращение времени прокладки трубопровода;
• уменьшение рабочих для проведения земляных работ;
• минимальное нанесение вреда окружающей среде;
• возможность прокладки трубы в зимнее время года;
• повышение безопасности работы персонала.

Виды бестраншейной прокладки труб.

При необходимости бестраншейной укладки трубы на небольшом участке, таком как, к примеру, прокладка под дорогой, обойтись можно и без применения специального оборудования и машин. Потребуется изготовить лишь цилиндр необходимого диаметра и закрепить к нему наращиваемую штангу. С помощью этой несложной конструкции можно вручную выбирать землю. Но следует учесть, что для этого будет необходимо с обеих сторон дороги предварительно выкопать небольшие котлованы. Когда бестраншейная укладка измеряется в нескольких десятках метров и более, тогда просто необходимо будет применение специальных машин и механизмов.

Существует несколько методов бестраншейной прокладки труб:

1. санация;
2. прокол;
3. продавливание;
4. горизонтально-направленное бурение.

Более подробно рассмотрим каждый метод бестраншейной прокладки труб.

Санация относится к бестраншейной прокладке труб путем их замены (старые на новые трубы).

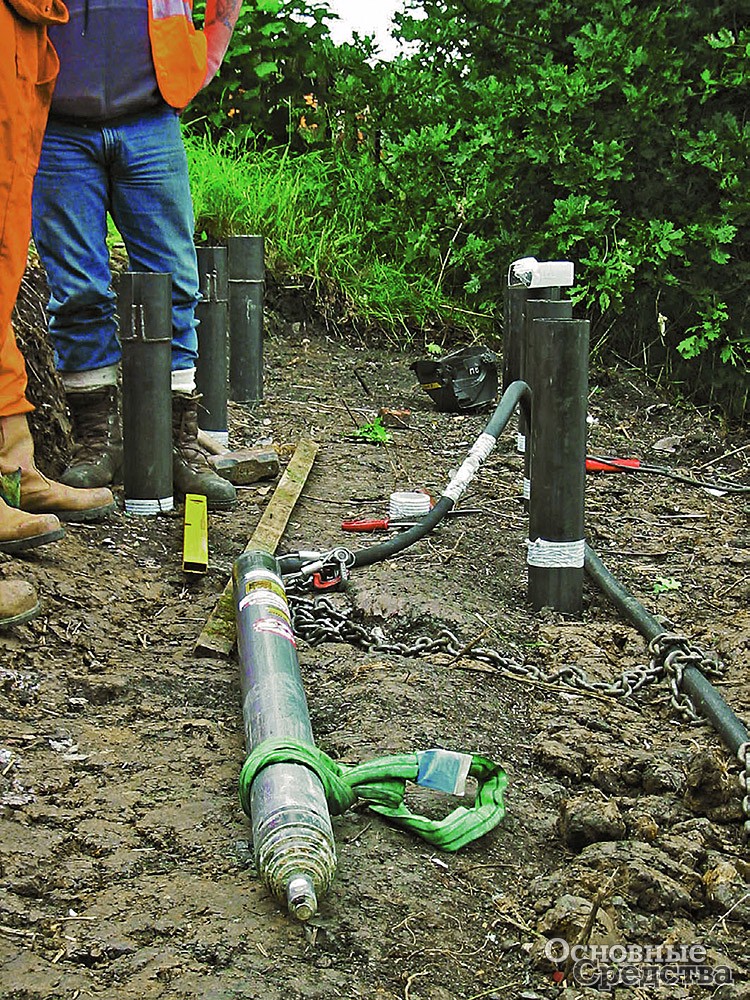

Устройство пневмопробойника

Устройство представляет собой перемещающийся в толще грунта сигарообразный механизм, который включает в себя следующие элементы:

Корпус, изготавливаемый из прочной конструкционной стали марок не ниже 35ГС или 40Г2. Наковальню, которая состоит из двух частей – внутренней цилиндрической и ударной, заканчивающейся рабочей насадкой в виде конуса. Ударник, воздействующий на наковальню. Амортизатор, который изготавливается из высокоуглеродистой рессорно-пружинной стали, и воспринимает при работе пробойника все возникающие вибрационные нагрузки. Обратный клапан, прикрепляемый к корпусу с противоположной от ударника стороны, и предназначенный для стравливания избытка воздуха в корпусе. Шланг высокого давления, служащий для подачи сжатого воздуха во внутреннем рабочем пространстве корпуса.

Все конструктивные элементы пневмопробойника рассчитываются на ударные нагрузки до 1300…1500 кН∙м, при создаваемом внутри корпуса рабочем давлении до 6…8 атмосфер. Основные технические характеристики наиболее распространнённых типоразмеров пневмопробойников следующие:

• Внешний диаметр корпуса устройства, мм – 70…240;
• Предельный расход сжатого воздуха, м3/мин – 0,8…8,0;
• Частота ходов ударника, мин-1 – 400…200;
• Производительность при проходке скважин, м/ч – 40…60.

Кроме собственно пробойника, для практического применения рассматриваемого способа прохождения подземных траншей необходимы также стартовые устройства, которые создают необходимые условия для последующего внедрения ударника в грунт, и устройства для фиксации корпуса агрегата к стенкам траншеи. Функциональность пневмопробойника увеличивается, если в комплект к нему идут различные формы насадок и удлинителей. Они могут быть в виде усечённого конуса, с отверстиями для увлажнения грунта, снабжённые кольцевыми ножами, производящими подрезку грунта в местах его прокалывания, с приварными заглушками, которые исключают попадание грунта внутрь корпуса агрегата и пр. В комплект инструмента обязательно входит удлинитель – заострённая с одного торца штанга из прочной стали типа 60С2 или 50ХФА, которая обеспечивает точное направление прокладки траншеи, и корректирует направление перемещения пневмопробойника. Удлинитель вставляют в проколотое отверстие, когда его длина более чем вдвое превышает диаметр корпуса пробойника.

Установки прокола для сложных грунтов

Прокладывая трубы в плывунных, несвязных супесчаных и песчаных грунтах, ускорить процесс возможно способом вибропрокола. В спецустановках этого способа используют возбудители колебаний, направленных продольно.

Вибропроколом прокладывают трубы до 500 мм диаметром на максимальную длину от 35 до 60 м, скорость проходки при этом составляет до 20-60 м/ч. Этим же способом можно и извлекать трубы из грунта.

Ориентируясь на большую эффективность, мы, чаще всего, используем установку УВВГП-400 конструкции ВНИИГС. Принцип действия таков: кожух с наконечником на одной стороне, другой стороной размещают в ударной части вибромолота. Подчиняясь ударным импульсам, подкрепленным статическим вдавливанием пригрузочным полиспастом, труба продвигается в грунте.

Для осуществления прокола мы также можем применять виброударную установку УВГ конструкции МИНХиГП им. Губкина. Она подходит для прокладки способом виброударного продавливания кожуха от 530 до 1020 мм в диаметре, при обычном проколе – для труб 530 мм в диаметре.

Современные методы

Такая технология позволяет сэкономить много времени при замене инженерной коммуникации на новую, избежать неудобств и решить задачу проведения трубопровода под дорогами и автомагистралями с оживлённым движением. Теперь рабочие могут достаточно быстро осуществлять прокладку труб на значительные расстояния и на большую глубину без выкапывания траншей.

В настоящее время монтаж и ремонт трубопроводов проводятся с применением следующих видов бестраншейной технологии:

1. Горизонтальное бурение. Выполняется бурение с помощью буровой установки. Причём само отверстие может иметь диаметр, гораздо больший, чем сечение прокладываемой трубы. Такое техническое решение позволяет рабочим корректировать при выполнении работ маршрут бура, чтобы обойти препятствие.
2. Прокалывание. Грунт прокалывается с помощью специальной трубы, оснащённой наконечником, выполненным в виде бура. Прокалывание производится на небольшое расстояние. Такой метод применяется для трубопровода с малым диаметром.
3. Продавливание. Для магистралей гораздо большего сечения применяется продавливание. Данная технология позволяет прокладывать без траншей трубы уже на значительное расстояние. Она нашла наибольшее применение при замене стальных трубопроводов, а методика поведения работ вполне соответствует её названию.
4. Санация – это именно бестраншейная замена канализационных труб.

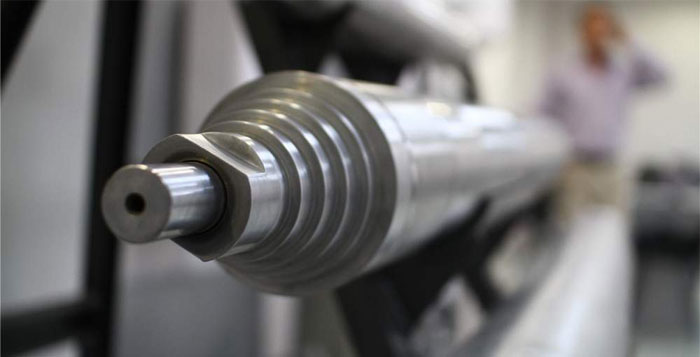

Для прокалывания грунта на трубу крепят специальный наконечник

Прокладка инженерной коммуникации без траншеи предусматривает учёт таких факторов:

• расстояние предполагаемой прокладки трубопровода;
• материал изготовления самой трубы и её диаметр;
• характер грунта в месте прохождения канализационной либо иной магистрали.

Эти факторы влияют на выбор одного из вышеуказанных способов прокладки системы канализации. А вид подходящего бура определяется на основе анализа характера грунта.

Особенности работы различных установок

Пневматические пробойники различного диаметра типа «Крот»

• Установка ГПУ-600. При прокладке способом прокола труб диаметра от 104 до 630 мм, длина которых до 80 м, на грунтах I-IV групп (без крупных твердых включений) мы используем установку ГПУ-600. Ее принцип работы называют «шагающими домкратами». Сначала гидродомкратами на 1,2 м (длина хода штока) рабочие проталкивают подвижную нажимную плиту с трубой, включив маслостанцию. Завершив рабочий цикл обратным ходом домкратов освобожденный подвижный цикл подтягивают следом за прокладываемой трубой. Эти операции повторяются до внедрения первого звена в грунт. Затем салазки с домкратами, подвижной упор и нажимная плита принимают исходное положение. После этого мы монтируем следующее звено трубопровода и процесс повторяется.
• Установка Главмосстроя. Трубы диаметром от 209 до 426 мм в грунтах I–IV групп (независимо от влажности) на длину до 45 м целесообразно разместить с помощью установки Главмосстроя — она работает по тому же принципу «шагающих домкратов», что и ГПУ-600.
• Грунтопрокалыватели и пневматические пробойники типов ИП-4605, ПР-400 (или СО-134), ПР-60 (или СО-144) и ИП-4603 применяются нами для прокладки труб диаметром от 63 до 400 мм закрытым методом. Пневмопробойники типа «Крот» позволяют создавать скважины любых видов (открытые/закрытые, наклонные/горизонтальные) с уплотненными стенками длиной до 40-50 м. Ударник, находящийся в корпусе, под воздействием сжатого воздуха осуществляет возвратно-поступательные движения по корпусу пневмопробойника, который является его рабочим органом, таким образом вбивая его в грунт.
• Гидропрокол. Используя кинетическую энергию водного потока мы можем прокалывать трубы способом гидропрокола. При этом струя воды, выходящая из специальной насадки на передней части трубы размывает отверстие до 500 мм в диаметре. В нем и прокладываются трубы. Расход воды рассчитывается с учетом напора, скорости струи и типа грунта. Данный способ имеет свои особенности: ведение работ упрощается и повышается до 30 м/смену скорость образования скважины, но при этом возможно появление отклонений от проектной оси и протяженность проходки не может превышать 20-30 м. При этом усложняются сами условия работы – загрязняется рабочий котлован.

Создание скважин посредством промежуточных траншей

При прокладке коммуникаций с помощью пневмопробойников легко можно одолеть и большие расстояния. Для это используют метод стежков с несколькими промежуточными траншеями. Их располагают в 9–15 м друг от друга точно по маршруту прокладки.

Принцип работы тот же, что и с двумя траншеями. Оператор последовательно пробивает скважины от траншеи к траншее, а подрядчик прокладывает трубопровод или кабель. Следует соблюдать единую глубину прокладки, а пневмопробойник обеспечит высокую точность пробивки скважин.

Данный способ по праву считают наиболее выгодным и оптимальным с точки зрения трудовых, временных и финансовых затрат на прокладку. При этом ландшафт практически не страдает.

Устройство пневмопробойника

Устройство представляет собой перемещающийся в толще грунта сигарообразный механизм, который включает в себя следующие элементы:

1. Корпус, изготавливаемый из прочной конструкционной стали марок не ниже 35ГС или 40Г2.
2. Наковальню, которая состоит из двух частей – внутренней цилиндрической и ударной, заканчивающейся рабочей насадкой в виде конуса.
3. Ударник, воздействующий на наковальню.
4. Амортизатор, который изготавливается из высокоуглеродистой рессорно-пружинной стали, и воспринимает при работе пробойника все возникающие вибрационные нагрузки.
5. Обратный клапан, прикрепляемый к корпусу с противоположной от ударника стороны, и предназначенный для стравливания избытка воздуха в корпусе.
6. Шланг высокого давления, служащий для подачи сжатого воздуха во внутреннем рабочем пространстве корпуса.

Все конструктивные элементы пневмопробойника рассчитываются на ударные нагрузки до 1300…1500 кН∙м, при создаваемом внутри корпуса рабочем давлении до 6…8 атмосфер. Основные технические характеристики наиболее распространнённых типоразмеров пневмопробойников следующие:

• Внешний диаметр корпуса устройства, мм – 70…240;
• Предельный расход сжатого воздуха, м 3 /мин – 0,8…8,0;
• Частота ходов ударника, мин -1 – 400…200;
• Производительность при проходке скважин, м/ч – 40…60.

Кроме собственно пробойника, для практического применения рассматриваемого способа прохождения подземных траншей необходимы также стартовые устройства, которые создают необходимые условия для последующего внедрения ударника в грунт, и устройства для фиксации корпуса агрегата к стенкам траншеи. Функциональность пневмопробойника увеличивается, если в комплект к нему идут различные формы насадок и удлинителей. Они могут быть в виде усечённого конуса, с отверстиями для увлажнения грунта, снабжённые кольцевыми ножами, производящими подрезку грунта в местах его прокалывания, с приварными заглушками, которые исключают попадание грунта внутрь корпуса агрегата и пр. В комплект инструмента обязательно входит удлинитель – заострённая с одного торца штанга из прочной стали типа 60С2 или 50ХФА, которая обеспечивает точное направление прокладки траншеи, и корректирует направление перемещения пневмопробойника. Удлинитель вставляют в проколотое отверстие, когда его длина более чем вдвое превышает диаметр корпуса пробойника.

Стоимость ремонта и прокладки труб, с использованием бестраншейного метода

1300-1800 руб. п.м.

2000-2200 руб. п.м.

2300-3000руб. п.м.

3100-4000 руб. п.м.

от 4 000 руб. п.м.

от 5500 руб. п.м.

от 8000 руб. п.м.

от 15000 руб. п.м.

Данные методы применяются при проведении следующих видов работ:

Причины использования бестраншейных методов и технологий

Современный метод направленного горизонтального бурения дает возможность осуществить укладку новой системы трубопроводов без демонтажа труб, утративших свои эксплуатационные характеристики. Бестраншейная прокладка исключает необходимость в демонтаже асфальтного или плиточного покрытия, привлечения спецтехники для рытья траншей и демонтажа поврежденных элементов трубопровода.

Применяя трубы меньшего диаметра, чем установленные элементы, внутри поврежденного трубопровода прокладываются конструкции для создания новой системы. Этот метод дает возможность существенно сэкономить средства и осуществить прокладку нового трубопровода на участках, где выполнение земляных работ трудновыполнимо, на территории частных владений или в черте города.

Бестраншейные технологии позволяют выполнить укладку нового или замену поврежденного трубопровода под дорожным полотном дороги с плотным движением автомобилей, под поверхностью облагороженного ландшафта частного участка, а также под зданиями, которые представляют историческую и архитектурную ценность. Также к преимуществам применения данной технологии можно отнести и возможность прокладки новых труб внутри или вместо старых (уже установленных), без согласования плана расположения магистралей. Фактически расположение трубопровода не изменяется, но выполняется замена утратившего свои эксплуатационные характеристики инженерного сооружения.

Сегодня бестраншейный метод – это комплекс таких эффективных технологий: горизонтальное направленное бурение, санация, продавливание и прокол. Каждый из методов имеет свои преимущества, являясь качественной, результативной и экономически выгодной технологией при укладке нового или замене старого трубопровода.
