Почему проворачивается конус патрона у дрели

Самостоятельное изготовление

Для работы по дереву, металлу и пластмассам и для изготовления разнообразных печатных плат лучше всего подходит небольшая дрель. Оснастить ее следует готовым мини-креплением зажимного типа. Но если такого под рукой не оказалось, то можно без проблем изготовить его самостоятельно. Здесь понадобятся паяльник, проволока из стали миллиметровой толщины и припой. Далее процесс изготовления идет по следующей схеме:

  • Сворачиваем из проволоки спираль. Ее диаметр должен быть равен диаметру вала электродвигателя и сверла, с которым необходимо будет работать;
  • Пропаиваем спираль. Высокое качество обеспечивается паяльным флюсом или схожими вариантами;
  • Затем надеваем спираль на вал — и мини-патрон для нашего сверла полностью готов.

Самодельные цанговые патроны прекрасно подходят при отсутствии готовых вариантов зажимов для дрелей и при наличии соответствующих навыков самостоятельного изготовления подобных механизмов. Незаменимыми они станут и в домашнем хозяйстве, когда требуется работа со специфическими деталями, а готовые зажимы могут не подойти по каким-либо характеристикам.

Зажимная цанга — важный элемент в токарных станках различных модификаций. С ее помощью можно производить работы по обработке и фрезеровке металлических и пластмассовых деталей. Кроме того, ее без проблем можно изготовить самостоятельно с применением подручных материалов. Имеющееся на сегодняшний день разнообразие таких механизмов позволяет подобрать оптимальную модель зажима под персональные нужды

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Откручиваем патрон.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Способы ремонта

Специалисты рекомендуют вне зависимости от того, по какой причине заклинил шуруповерт – что делать в первую очередь: во внутреннюю полость патрона, включая поверхность кулачков, ввести универсальную смазку типа WD-40. Через 10-15 минут резиновым молотком (либо обычным, через прокладку) с умеренным усилием обстучать патрон и кулачки.

Если заклинило биту в патроне шуруповерта Бош , Texas, Практика и др., то (после смазки) эффективно решает проблему использование двух разводных ключей. Одним зажимают основание патрона, вторым аккуратно вращают верхнюю его часть. Во избежание повреждения поверхности и самого узла при этом следует использовать мягкие, но плотные прокладки типа кожи.

Если ваши усилия ни к чему не привели, с минимальными финансовыми затратами и предельно быстро функциональность инструмента сумеют восстановить специалисты мастерских .

Как заменить патрон у дрели своими руками?

Для крепления патрона на приводном валу дрели используется резьбовое соединение или конус Морзе. Визуальный осмотр электродрели далеко не всегда поможет подсказать о способе закрепления сверлильного патрона. Об этом может проинформировать маркировочная надпись на патроне: она выбивается на его поверхности.

Замена конусного вида детали

Типоразмер конуса Морзе (согласно ГОСТ 9953–82) состоит из 9 значений: от В7 до В45. Чем больше цифра после буквы B, тем диаметр конуса больше.

Маркировка на патроне указывает тип крепления

Таким образом, найдя на поверхности патрона маркировку «В», можно сделать вывод — это устройство с конусной основой крепления. При таком способе насадки патрон снимается легко. Достаточно использовать выколотку и слесарный молоток.

Видео: как снять патрон с конусом у электродрели?

Замена реверсного резьбового патрона

Для закрепления сверлильного зажимного устройства на электрической бытовой дрели с помощью резьбового сочленения используются два вида резьбы:

  • дюймовая (у зарубежных моделей);
  • метрическая (у российских производителей).

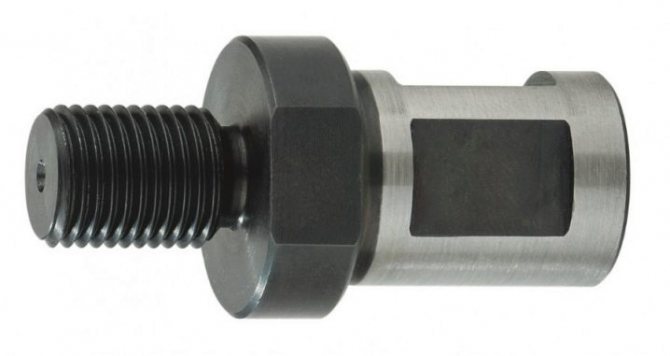

На электрической бытовой дрели с помощью резьбового сочленения используются два вида резьбы

На поверхность корпуса зажимного резьбового патрона наносится маркировка такого вида: 1,5–13 1/2 – 20UNF или 1,5–13 М12х1,25.

Реверсный резьбовой патрон для фиксации имеет винт с левой резьбой. Этот нюанс нужно знать, снимая разбитый патрон. Для того чтобы добраться до головки винта, необходимо до отказа утопить кулачки в цанге. Как только головка винта будет видна, нужно закалённой крестовой отвёрткой выкрутить его вправо по часовой стрелке. Затем в кулачки зажать ключ шестигранник и резко по нему ударить в направлении против часовой стрелки. После того как патрон будет сорван с места, он легко открутится.

Видео: как снять патрон с реверсной дрели или шуруповёрта?

На остальных моделях существуют другие варианты крепления патрона на резьбе. В одних случаях патрон скручивается целиком с резьбового конца вала. В других случаях винт можно зафиксировать специальным тонким ключом с помощью узкого паза. Основная трудность заключается в том, чтобы при отворачивании стронуть патрон с места. Иногда это сделать очень нелегко. В любом случае для снятия патрона нужны: слесарный инструмент, необходимый навык и терпение.

Как открутить патрон на шуруповёрте

Уже издавна не тайна, что откручивать и закручивать саморезы удобнее и резвее всего конкретно шуруповертом.

Хоть какой инструмент имеет свойство изнашиваться и выходить из строя. В особенности это касается подвижных и нередко употребляемых деталей. В шуруповерте таким компонентом считается зажимной патрон. Элемент, который на сто процентов вышел из строя, следует поменять. Но для начала нужно осознать, как снимается патрон. Для этого необходимо мало выяснить о технических свойствах устройства. Чтоб провести ремонтные работы пригодится молоток, отвертка, тиски и некие ключи.

Способ разобрать патрон

Зажим с резьбовым соединением снимается с учетом левой резьбы.

Резьбовой элемент расположен во внутренней части устройства, в связи с чем сначала максимально раздвигаются зажимные кулачки, благодаря этому обеспечивается доступ к фиксирующему винту, откручивающемуся обычной крестовой отверткой. В дрелях без этого винта патрон скручивается с вала без подготовительных работ, описанных выше.

Винт с левой резьбой, которым фиксируется резьбовой патрон, может износиться в дальнейшем. Для восстановления надёжности соединения, рекомендуется сделать следующее:

  • вставить в головку винта зажима крестовую отвёртку;
  • молотком легонько углубить в резьбовое отверстие винт.

Эти действия не приведут к повреждению крепежного узла дрели и позволят зафиксировать на ней зажимное устройство точнее и надежнее.

Замена резьбового патрона может выполняться с помощью ключа на 14. Во избежание совершения ошибок, рекомендуется ознакомиться с теоретическим материалом и посмотреть соответствующее видео.

Для замены износившегося патрона с дрели снимается старое зажимное устройство и устанавливается новое. И на обычную, и на мини-дрель устанавливаются патроны с резьбой и конусным соединением.

При замене на дрелях с резьбой, важно учитывать маркировку, имеющую такой вид:

  • 1,5−13 М 12×1,25;
  • 1,5−13 ½ — 20 UNF.

Интервал 1,5−13 говорит о минимальном и максимальном диаметрах режущего инструмента. У нового зажимного устройства должна быть идентичная прежней маркировка.

Как выбрать новый патрон

Шуруповерт, как уже отмечалось – это самый широко применяемый электрический инструмент. его применяют при проведении и капитального, и косметического ремонта. Его широко применяют в домашних работах, и на производстве. Дома его применяют для бурения стен и установки крепежа под навесные конструкции, например, книжные полки или кухонные принадлежности. Его можно использовать для установки крепежных изделий, собирая новую мебель. Интенсивная эксплуатация, рано или поздно, приводит к тому, что он выходит из строя.

Дрель-шуруповерт со сменными патронами

По большей части, чаще всего ломается патрон. Это может из-за износа губок или посадочного места. В таком случае, патрон начинает бить, в этом случае нарушается точность выполняемых работ и возникают прочие неприятности. То есть его необходимо снять и отправить в ремонт или заменить на новый.

Этот электрический инструмент можно использовать не только для установки крепежа, с его помощью можно сверлить отверстия, с применением насадок шлифовать поверхности. То есть, шуруповерт может выполнять множество функций. Но существует одна тонкость. Его нельзя долго эксплуатировать, то есть он может работать в режиме 15/45. 15 минут работы, 45 минут отдыха. В противном случае может произойти перегрев редуктора и после остановки шпинделя пластиковые детали могут прикипеть друг к другу. Это приведет к сложностям в эксплуатации и разборке шуруповерта для его ремонта и обслуживания.

В строительных магазинах шуруповерты реализуют уже с предустановленным патроном, но не помешает в хозяйстве иметь и патрон другого типа. Обычно на заводе-изготовителе устанавливают быстрозажимную оснастку, но использовать его для сверлильных или буровых работ нецелесообразно.

Поэтому, желательно иметь в запасе кулачковое приспособление. Он более устойчив к вибрационным нагрузкам. Ко всему прочему он более надежно фиксирует рабочий орган (сверло, биту и другие насадки) и надежно его удерживает.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Некоторых интересует, как снять патрон с шуруповерта. Это требуется для выполнения профилактических и ремонтных работ. Выполняя необходимую работу своими руками, можно сэкономить. Существует несколько видов патронов, каждый из которых обладает своими особенностями.

Виды

Существует несколько разновидностей цанговых патронов с кулачками внутри:

  • быстрозажимной;
  • ключевой (зубчато-венцовый);
  • мини-патроны.

Быстрозажимные используют без дополнительного ключа, в чем их основное преимущество. У пользователя появляется возможность произвести замену патрона быстро и без дополнительного инструмента. Зажим производится автоматически, что позволяет существенно сокращать время на смену насадки.

Из недостатков у зажимного патрона – нестабильность при длительном использовании. Со временем механизм расшатывается и уже не может обеспечить необходимый уровень крепления, в результате чего круглые хвостовики проворачиваются.

Не менее востребованы сегодня мини-патроны, которые устанавливают на небольшую дрель или сверлильный аппарат. Чаще всего маленькими патронами пользуются ювелиры.

Эти основные типы имеют подвиды:

  • самозажимной;
  • токарный;
  • угловой;
  • с конусом Морзе;
  • с трещоткой.

По типу крепления патрон может быть:

  • конусный;
  • резьбовой.

У самозажимного, как и у быстрозажимного, есть свои преимущества: для его использования не нужен ключ. В отличие от второго, где зажим происходит автоматически, при самозажимном патроне нужно использовать руку. Рукой пользователь отодвигает на себя элемент, тем самым ослабляется крепление, и можно вынимать насадку. Такое положение удерживается, пока не поставят другое сверло, затем отпускают, и патрон снова фиксирует насадку, плотно удерживая ее. В конструкции роль муфты играет блокиратор.

Конусный патрон надевается без использования резьбы, соответственно, резьбовой накручивается на шток. В этом их основное различие.

Токарный патрон может быть ручным трех- или четырехкулачковым, а также механическим двух- или трехкулачковым. Некоторые модели самоцентрирующиеся. Устанавливаются они на передний фланец шпинделя или на переходной фланец.

Угловой используется при необходимости сделать отверстие под углом ровно в 90 градусов или в труднодоступном месте. Имеет вид специализированной насадки с ключевым патроном в конструкции.

Элемент с конусом Морзе используется для оборудования с соответствующим креплением. Оснастка обязательно должна соответствовать требованиям ГОСТ. Основное назначение — снизить радиальное биение дрели и расстояние, на котором закрепляется сверло в патроне. Обязательное требование, чтобы размеры конуса на оснастке и внутри патрона совпадали.

Мало кто из пользователей знает, что такое патрон с трещоткой, и в чем его особенность. Трещотка в конструкции используется для регулировки крутящего момента

Именно благодаря ей пользователь получает возможность регулировать глубину, на которую входит сверло или вкручивается шуруп, что очень важно при работе с гипсокартоном, когда легко можно пропустить шуруп насквозь

О том, какими бывают патроны для дрелей, смотрите в следующем видео.

Проблемы с зажимным механизмом

Перед началом работы изучите инструкцию по работе с инструментом. Это поможет избежать многих проблем. Помните, что дрель не используется для фрезерования, так как зажим не выдерживает такой боковой нагрузки

Правильно выберите сверло, обратите внимание на его заточку, разметьте центр сверления (с помощью керна)

Иногда при демонтаже зажим заклинивает. Если так, устройство разбирается и производится полная его чистка и смазка. Особенно часто подобное случается после сверления отверстий на потолке, так как сор сыплется внутрь зажима. Если зажим слетает, увеличьте в конусном соединении натяжение. Для этого узел нагревается до 110º в духовке, а затем устанавливается на холодное посадочное место. Возможно и биение, возникающее вследствие неравномерного разрушения кулачков или изношенности конусного основания. Здесь нужна замена элементов.

При разборке зажима учитывайте его тип. После выполнения положенных процедур сборку произведите в обратной последовательности.

Принципы выбора нового изделия

Если старый патрон требует замены, приходит время выбрать новый. Стоит помнить, что в конструкции могут применяться различные виды патронов ключевые, инструмент в которых зажимается с помощью ключа, и бесключевые или быстрозажимные.

Преимущество ключевого изделия является то, что зажим на нем выполняется более качественно, впрочем, быстрозажимные тоже не уступают в этом параметре, но менять их приходится чаще по причине износа механизма зажима.

Если во время выполнения поставленной задачи приходится часто менять оснастку, то лучше выбрать быстрозажимной вариант, что позволит значительно сэкономить время. А вот при использовании оснастки большого диаметра предпочтение нужно отдавать ключевым патронам.

Патроны, которые крепятся в шуруповерте при помощи конуса, могут изготавливаться быстрозажимными и ключевыми, выбор всегда стоит за потребителем.

Если после всего выше сказанного остались вопросы, то советуем посмотреть видео, там все то же самое, только чуть более наглядно.

Как разобрать патрон от дрели

Дрель входит в список самых востребованных электрических строительных инструментов на современном рынке, наряду с шуруповертами. Как и в случае с другими приспособлениями, дрель довольно часто ломается, вследствие чего пользователи спешат в магазин за покупкой нового инструмента, который, кстати, должен быть в каждом доме. Не спешите с выводами. Возможно, ваше устройство можно подчинить. Ведь частой причиной поломки дрели является выход из строя рабочего патрона. Для начала прочитайте, как разобрать патрон от дрели.

На фотографии ниже изображена схема стандартной дрели на основе модели российского производителя – Интерскол. В принципе, все дрели имеют примерно одинаковую конструкцию. Во время разбора трудности могут вызывать только плотность креплений и близкое расположение мелких деталей. Подробная инструкция поможет вам справиться с такими проблемами.

Самый популярный вид сверлящего патрона в современной дрели

Патрон – основная часть любой дрели, шуруповерта или даже перфоратора. Именно этот элемент отвечает за крепление сверла. А значит, от него зависит качество и скорость сверления. Если патрон вообще неисправен, насадка будет просто стоять на месте, что, естественно, не даст никакого результата.

Самый популярный вид патрона в дрели – кулачковый. Верхний узел патрона в таком случае оснащается набором мелких кулачков, направление движения которых вы можете регулировать самостоятельно. Таким образом, если кулачки двигаются по часовой стрелке, насадка идет вместе с ними. Против часовой – стоит на месте.

По виду нижнего узла, то есть, крепления к самому устройства, патроны бывают резьбовые и конусные. Первый вариант крепится на рабочий вал с помощью нарезанной резьбы. Во втором случае устройство просто зажимается по принципу конуса Морзе.

В современных дрелях распространены оба варианта.

Как разобрать сверлильный патрон дрели. Пошагово

  1. Снимаем деталь с основного вала дрели.

Как было указано, крепится он или на резьбу, или на конус. В любом случае сначала нужно будет разжать фиксирующие губки. Только после этого вы увидите крепящий винт. Открутите его по часовой стрелке. Возможно, таких винтов будет два – сверху и снизу. Дальше фиксируем рукой или пассатижами саму дрель и откручиваем патрон по часовой стрелке.

  1. Особенности откручивания патрона.

Возможно, устройство не поддастся вам с первого раза, так как крепится производителями надежно для максимальной безопасности. В таком случае можете использовать газовый ключ. Если и это не помогло, переходите к крайнему варианту. Возьмите два ключа. Одним крепко зажмите вал, вторым – откручивайте патрон

Обратите внимание, что газовый ключ может повредить гильзу патрона или покрытие рабочего вала. Желательно использовать прокладки, чтобы избежать неприятностей

  1. Как разобрать быстрозажимной патрон дрели. Корпус.

Здесь все просто. Зажмите корпус в тиски через прокладку.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

  1. Поскольку внутри патрона находится фиксирующий винт, к нему надо получить доступ. Для этого губки (кулачки) патрона разводятся максимально широко, внутрь вставляется отвертка. Движениями по часовой стрелке его выкручивают из гнезда. Сходу определить тип шляпки нельзя, поэтому надо вначале подсветить внутрь патрона и, скорее всего, попробовать две-три разных биты отвертки.
  2. После удаления винта патрон легко свинчивается с вала.

В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Необходимо закрепить ключ или другую удобную для работы деталь в губках, а с помощью рожкового ключа зафиксировать вал.

Далее инструменты вращаем в разные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт внутри патрона. Особенно это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы легко очищаются, а резьба идет лучше.

Характеристика быстрозажимного патрона дрели

Стандартный быстрозажимной патрон имеет не слишком сложную конструкцию. Затягивание и ослабление потребует применения специальной металлической гильзы, имеющей накатку или рифление. Достаточно часто с этой целью используется пластиковая гильза с рёбрами.

Основным отличием такого элемента является отсутствие зажимного ключа и применение наружной оболочки, позволяющей выполнять зажим губ дрели. Наиболее часто применение БЗП сопровождается следующими проблемами и сложностями:

  • недостаточно качественное выполнение зажима сверла;
  • отсутствие достаточной устойчивости к пыли;
  • поломка зажимного механизма.

Как снять и поменять патрон

Есть несколько способов снять его с шуруповерта. Стоит рассмотреть их более подробно.

Читать также: Как измерить длину резьбы

Первый метод наиболее простой и часто используется:

  • необходимо взять шестигранный ключ;
  • зажать ключ коротким концом в специальном отверстии;
  • включить инструмент на секунду, чтобы шестигранник ударился вторым концом об стол;
  • вращать ключ, ослабив крепление, чтобы вытащить его.

Второй метод применяется профессионалами:

  • кулачки патрона последовательно разжимаются;
  • выкрутить винт, который находится внутри детали (если его не видно, то он покрыт грязью);
  • зажать в кулачке шестигранник;
  • повернуть ключ, чтобы ослабить крепление патрона;
  • если повернуть шестигранник не получилось, то можно ударить по ключу молотком.

Иногда ни один из указанных методов невозможно использовать. Тогда требуется разобрать шуруповерт, чтобы достать из него шпиндель, редуктор и патрон

При разборе важно запомнить, где и какая деталь должны находится, чтобы потом все правильно собрать

С шуруповерта Макита

В инструментах от этого производителя устанавливается фиксирующий винт. Открутив винт, нужно нажать на кнопку для стопора шпинделя. Заключив инструмент в тиски, требуется стиснуть в кулачках шестигранник. Ударив по ключу молотком, можно спокойно откручивать патрон и снимать его с вала.

С шуруповерта Бош

Эти изделия тоже обладают фиксирующим винтом, но есть особенности работы с инструментом от этого производителя. Отсоединяется патрон следующим образом:

  • шестигранник устанавливается в кулачки и прокручивается на пару щелчков;
  • надавливается кнопка стопора шпинделя и параллельно снимается фиксатор патрона;
  • деталь снимается с шуруповерта.

Требуется выполнять действия последовательно, чтобы не сломать комплектующие инструмента.

Как разобрать патрон

Существует два вида изделия:

  • зубчато-венцовый, где крепление сверла происходит с помощью специального ключа;
  • быстрозажимной, который позволяет вращательными движениями закрепить сверло.

Для выполнения ремонта или смазки деталей требуется разобрать патрон. У основания есть заглушка. Ее требуется снять, поддев ножом или отверткой. Если она металлическая, то нужно нанести удар по основанию зажимной гильзы.

Удалив заглушку, происходит разбор цилиндра. Его нужно разделить на составные части: рукав, основание, шайбу и подшипник. Некоторые производители дополнительно включают фиксатор. После выполнения требуемых действий необходимо собрать все комплектующие обратно.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция

Как снять патрон

Нет ничего сложного в том, чтобы открутить патрон шуруповерта, для этого понадобится шестигранный ключ на 10

  • Ключ зажимается в патроне коротким концом
  • Включается шуруповерт на время достаточное чтобы, проворачиваясь, ключ ударил о стол

В результате этого удара патрон должен провернуться по левой резьбе, при помощи которой он крепится к валу.

Это один из способов, но он не единственный.

  1. Кулачки патрона необходимо полностью разжать, если на дне патрона будет винт, то это и есть дополнительное крепления к ведущему валу
  2. Выворачиваем винт по часовой стрелке
  3. Зажимаем шестигранник и пробуем резко провернуть его против часовой стрелки
  4. Патрон должен сдвинуться, но если этого не произошло, нужно по концу ключа нанести не сильный удар молотком

Бывает так, что ни один из этих методов, не помогает, тогда единственным выходом остается полностью разобрать инструмент и вытащить из его конструкции шпиндель с патроном и редуктором. Эта конструкция устанавливается в тиски и только после этого патрон снимается, используя ключ.

На некоторых моделях шуруповертов имеются специальные проточки, которые помогают упростить поставленную задачу. К сожалению, для современного инструмента это большая редкость. Проблема с патроном может возникнуть, если сильно перегреть инструмент, поэтому нужно давать отдыхать время от времени шуруповерту.

Замена на дрели Интерскол

Дрель Интерскол очень удобна, имеет эргономичную ручку. Низкая цена тоже является частой причиной её выбора покупателями.

Замена патрона на дрели Интерскол не представляет особых проблем:

  1. Откручивается стопорный винт. Для этого понадобится мощная отвёртка с крестовым лезвием. Перед откручиванием лучше капнуть под винт керосина или использовать смазку WD — 40. Этот метод эффективен тем, что оба упомянутых вещества отличаются высокой проникающей способностью и способны растворить засохшую смазку или ржавчину. Нужно помнить, что повредить шлиц винта достаточно легко, как и сорвать его головку. А если это всё же произошло, придётся высверливать винт либо другой дрелью, либо делать это в цеховых условиях, используя сверлильный или токарный станок. Высверливая винт, нужно постараться не повредить резьбу.
  2. Г-образный ключ-шестигранник, размером от 10 мм и больше зажимается в патроне короткой стороной.
  3. Резкий удар по длинной части ключа должен «сорвать» прикипевшую резьбу с места. Бить следует в направлении часовой стрелки. Последующее откручивание производится рукой.

Нельзя наносить удары молотком по самому патрону: можно не только его сломать, но и деформировать шпиндель. Это приведёт к тому, что понадобится разбирать всю дрель и ремонтировать её уже в специализированной мастерской.

На некоторых моделях дрели этой марки на шпинделе (оси), на которую насажен патрон, есть специальные проточки (лыски) под гаечный рожковый ключ. Это позволяет надёжно зафиксировать ось перед откручиванием.

Если проточки отсутствуют, и способ с ударами по шестигранному ключу не помог, лучше всего частично разобрать дрель, открутив все саморезы и сняв крышку корпуса инструмента.

Можно зафиксировать вал следующим образом:

  • Зажать ладонью большую шестерню редуктора и крыльчатку вентилятора. Работать, конечно, лучше в прочных перчатках.
  • Открутить оснастку.

Сняв старый инструмент, установку нового узла нужно производить в обратной последовательности, не забывая смазывать резьбы шпинделя и винта.

Крайне нежелательно пользоваться смазками типа «Литол», поскольку, когда наступит очередь очередной замены, будут сложности ещё большие, чем, если бы резьба не смазывалась вообще. Делать это следует графитовой смазкой или же просто машинным маслом.

Токарка #1. Конус морзе №2, сверлильный патрон — DRIVE2

Вот она моя прелесть за 30 рублей :)Главная головная боль это заготовки. Но интересно же попробовать, как он будет грызть нормальную сталь. Взял ступичный болт, у него класс прочности 10.9 и вообще они очень качественные. Это закаленная и отпущенная сталь. Дрелью из рук их сверлить бесполезно — только царапать.

Так вот этот китайский малыш грызет по миллиметру за проход, и можно поймать режим без вибраций — но нужна подача СОЖ, я тут же перегрел резец. И это резцы с али, не заточенный. Потом съездили со знакомым, а он шабашил в «заточке» и он мне их заточил, вооо! вот это вещь. Да конечно ему не хватает жёсткости, но с острыми резцами даже хорошую сталь можно точить.

Отрезать у меня конечно не получилось — сломал резец :)Набор у меня пока такой — самый дешевый.

Если честно, я не знаю зачем его купил — захотелось А если точить нечего — будем делать оснастку, тем более после Турции и еще 2х событий я банкрот :). Как раз на днях в сарае попалась моя старая, сломанная дрель. С нее мы возьмем патрон. Надо сделать только конус морзе №2, с резьбой под патрон.

Ловим угол. Кстати зажатый задний центр из комплекта бил всего на сотку, это про точность шпинделя и патрона(кулачки я не протачивал конечно).

Но жесткость… руками патрон можно отогуть на соток 5У меня получилось поймать 2 сотки на пол длинны конуса, как же не удобно на таком маленьком станке, малую продольню вращать, но я упоротый…Профит!Че такой короткий? — а что вы хотели из такой закотовки из магазина строй материалов А еще я там кругля нашел — гаражные петли :)) Хотя у знакомого остались связи на заводе, может чем полезному ноги приделают.


Посмеялись? Но этот конус ЗАЖАЛСЯ! Я радовался как ребенок. Наверно последний раз я такой счастливый был, когда варить стало получаться. А меня еще троллили на этом станке только шайбы точить. Ага шайбы, как раз отрезать на нем самая боль

Этот станок дюймовую резьбу резать не умеет, а в патроне то дюймовая. По этому точим болт под переходную посадку в резьбу патрона. Ну и конечно сварка! :)Забыл сфоткать, наверно не совсем понятно. Конус выточен из очень высокой гайки, в нее завернут болт, с обратной стороны проточенный под переходную посадку(центрируем) и что бы не проворачивался — сварка.

Но я же не настоящий сварщик, по этому просадил на соток 5, а накатки нет

Не бьет

Так даже для дрели сайдет, не то что для неподвижного патрона.

Ну и тестимСверло 10ка, рассверливаю гайку — самое поганое в плане провернуть. Так вот сверло в патроне проворачивало, а мой конус нет!

Тут лимбы без сдвига нуля. Гужон поменял на винтик, что бы хотябы так ноль двигать.

По этому первое что я туда вкалхожу это УЦИ. Ну а там и ЧПУ, хотя бы «электронную гиару». Ибо все эти пластмассовые шестеренки при попытках нареки тупым резцом уже буксовали(гитара очень не жесткая), зубы правда пока живы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
