Почему шестерни на цепные электропилы пластиковые?

Основные неисправности электропил

Условно неисправности электрических цепных пил можно разделить на три основные категории – неисправности, вызванные длительной эксплуатацией и повышенным износом деталей, неисправности, вызванные дефектами деталей, и те, что стали результатом неправильной регулировки, ремонта или неправильного обслуживания инструмента.

К числу поломок, вызванных длительной эксплуатацией следует отнести:

• Механические повреждения питающего кабеля, электрической вилки.
• Перегрев и выход из строя термореле.
• Поломка электродвигателя.
• Заклинивание цепи и поломка редуктора.
• Порыв цепи, деформация направляющей шины.
• Естественный износ деталей инструмента.

При использовании бракованных деталей поломка цепной пилы может коснуться многих деталей, но обычно это связано с поломкой электродвигателя, включателей, обрывом цепи или преждевременным износом деталей.

Третья группа неисправностей электропилы обычно становится результатом неправильного подбора комплектующих или несвоевременным обслуживанием инструмента – здесь может выйти из строя и двигатель и порваться цепь и деформироваться сама шина.

Диагностика неисправностей обычно проводится перед и после использования цепной пилы. Перед включением делается контрольный осмотр, чтобы выявить уже имеющиеся мелкие неисправности и по возможности не допустить более серьезные неисправности электропилы. При контрольном осмотре без включения пилы в сеть рекомендуется несколько раз протянуть цепь, чтобы проверить, не заклинило ли редуктор и двигатель. Если при включении искрят щетки на электропиле, это верный признак того, что придется сделать замену щеток и скорее всего, сделать чистку коллектору.

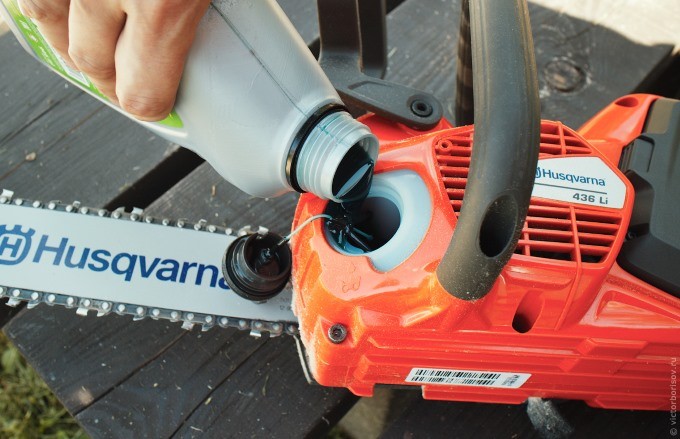

Многие модели пил имеют масляный бак, частично выходящий наружу из корпуса, такая конструкция часто становится причиной механической поломки емкости при ударе. Такой дефект будет виден сразу, например, течь масла с электропилы Ребир, Макита или Бош означает необходимость полной замены детали на новую.

После пробного включения необходимо проверить есть ли смазка на цепи. Если смазки нет, то в лучшем случае придется просто разобрать пилу и прочистить канал поступления масла, если причина в поломке подающего механизма, то придется менять весь узел. Поэтому работу придется отложить, без постоянной смазки цепи работать пилой нельзя.

Ну, а если после включения в сеть не включается электропила, то придется вооружиться тестером и проверить все соединения и элементы, начиная с питающего шнура.

Преимущества и недостатки самодельных электропил из болгарки

Электропилы, которые сегодня можно не только купить в магазине, но и сделать в домашних условиях, помимо своего главного преимущества – малозатратности на их производство, имеют массу слабых сторон. А именно:

• низкий уровень безопасности для здоровья и жизни оператора работающего – в самоделках нет защиты от отдачи, которую в заводских электропилах берет на себя инерционный тормоз цепи. А это повышает вероятность травматизма и увечий;
• недолговечность шинно-цепных элементов из-за отсутствии автоматической смазки. Единственным выходом в этой ситуации будет периодически окунать самодельную пилу в емкость с цепным маслом;
• высокий риск перегрева мотора от болгарки вследствие перегрузок и продолжительной эксплуатации.

Стоимость пиломатериала достаточно высока для большинства частных мастеров, занятых в частном строительстве, что вынуждает их проявлять чудеса изобретательности. Используя простые технологии распиловки бревен, можно не только экономить деньги, но эффективно и рационально использовать все имеющиеся личные ресурсы.

В первую очередь это касается древесины и оснастки, потому что именно они закладывают основу успешной работы. Отличной альтернативой стационарной пилораме является из электропилы, которую можно сделать своими руками .

Ведущая шестерня электропилы – как заменить деталь?

Чтобы поменять изношенный приводной элемент, оператору нужно придерживаться следующего порядка действий:

Сначала нужно снять крышку инерционного тормоза и аккуратно вытянуть ее на себя

При этом важно не допускать контакта тормозной ленты с элементами сцепления; Далее потребуется ослабить гайки, отвечающие за фиксацию крышки электропилы и натяжение режущего органа; Затем необходимо снять шину и цепь, а также тщательно очистить место их установки от опилок и грязи; После этого оператор должен зафиксировать поршень, просунув внутрь цилиндра специальный стопор или моток капронового шнура; Далее нужно начать вращение сцепления. Остановиться необходимо лишь тогда, когда поршень прикоснется к выпускному отверстию; Затем стопор или моток шнура нужно поместить в отверстие для вкручивания свечи. Чтобы зафиксировать там капроновый шнур, потребуется связать его в несколько узлов; После этого необходимо открутить гайку штатного сцепления, учитывая, что на ней нанесена левая резьба; Далее необходимо снять сцепление и демонтировать из него шестерню электропилы; В конце останется установить вместо старой детали новую и собрать электропилу в обратной последовательности

Чтобы зафиксировать там капроновый шнур, потребуется связать его в несколько узлов; После этого необходимо открутить гайку штатного сцепления, учитывая, что на ней нанесена левая резьба; Далее необходимо снять сцепление и демонтировать из него шестерню электропилы; В конце останется установить вместо старой детали новую и собрать электропилу в обратной последовательности.

Во время замены шестерни нужно внимательно осмотреть остальные элементы привода садового инструмента. Зачастую при поломке детали из строя выходит якорь для электропилы. При необходимости его также потребуется заменить, иначе установка новой шестерни не принесет результата.

Как с болгарки сделать электропилу при помощи адаптера насадки?

Специальный адаптер-насадка – это продукт китайской промышленности, который позволяет быстро переделать бытовую болгарку в соответствующее оборудование. Насадки продаются как в комплекте с болгарками, так и отдельно.

В стандартный комплект поставки адаптера входят фирменное руководство по эксплуатации, одна или несколько режущих цепей с защитой, направляющая шина и крепление к ней, приводная пластиковая звездочка, рукоятка, набор ключей и креплений, а также масленка.

Монтаж адаптера состоит из нескольких этапов:

1. Вначале оператор должен снять с болгарки ее штатный фланец;
2. Затем вместо него потребуется установить пластиковую приводную звездочку из комплекта адаптера. Для фиксации звездочки нужно использовать заводскую гайку из комплекта;
3. После этого нужно установить основной блок, зафиксировав его на редукторе при помощи стяжки. Для дополнительного крепления блока оператор должен прикрепить с каждой его стороны по винту;
4. В конце останется установить на насадку режущие органы из комплекта, а также рукоятку, защитный кожух и штатный предохранитель для рук оператора.

Для работы пильной гарнитуры ее потребуется смазать маслом. Перед началом эксплуатации адаптера оператор обязан проверить уровень натяжения штатной металлической цепи. В противном случае электропила из болгарки не сможет пилить древесину, или будет делать это медленно и криво.

Устройство электропилы

Пила цепная электрическая работает даже от бытовой сети номиналом 220V, при этом, если вы выбираете достаточно мощную модель, стоит использовать стабилизатор напряжения, чтобы избежать преждевременного выхода оборудования из строя. Конструкция электропилы универсальной состоит из таких компонентов:

• Корпусная часть с кнопками для запуска работы и блокировки.
• Удобная рукоять (может быть две – основная и задняя).
• Электродвигатель (мотор).
• Цепь.
• Направляющая шины.
• Отсек для масляного бачка.
• Масляный насос.
• Щетки для электропилы.
• Защитный кожух.
• Рукоятка для управления натяжения цепи.

Принцип работы

После того как стартует двигатель электропилы для дачи, сада и прочего, передается импульс вращения на редуктор, звездочку и цепь. Шина цепи имеет кромки выше, нежели неподвижная часть, это позволяет выполнять заклинивание в материале, подвергающемся обработке.

Рейтинг лучших цепных электропил для дома и дачи

Эта электрическая цепная пила весит 4,7 кг и обладает средней мощностью 1800 Вт. Длины шины равняется 40 см, а шаг цепи 3/8 дюйма. Конструкция у устройства ручная, скорость всего одна, расположение двигателя продольное. Из дополнительных функций присутствует тормоз цепи. Шина, цепь и пила легко собираются. Модель Makita UC4041A китайского производства, но качество на высоте. Прекрасно подходит для дачи, легко справиться с работой по дереву.

Довольно большое распространение получила бензопила. Этот инструмент нельзя назвать удобным в использовании, так как следует проводить периодическую заправку, добавление масла для защиты подвижных элементов, обслуживание воздушного фильтра или установленного карбюратора и многую другую работу. Именно поэтому в продаже стало появляться все больше моделей, которые работают от электричества. Чтобы правильно выбрать цепную электропилу по дереву, надо знать, в чем заключаются особенности этого устройства.

Устройство и схема подключения коллекторного двигателя переменного тока

Коллекторные двигатели переменного тока достаточно широко применяются как силовые агрегаты бытовой техники, ручного электроинструмента, электрооборудования автомобилей, систем автоматики. Схема подключения двигателя, а также его устройство напоминают схему и устройство электродвигателя постоянного тока с последовательным возбуждением. Область применения таких моторов обусловлена их компактностью, малым весом, легкостью управления, сравнительно невысокой стоимостью. Наиболее востребованы в этом производственном сегменте электродвигатели малой мощности с высокой частотой вращения.

Разборка электропилы для устранения поломок

Чтобы приступить к устранению неисправностей своими руками, рекомендуется сначала узнать, как разобрать электропилу. Полная разборка агрегата на примере электропилы Макита происходит следующим образом.

1. Откиньте флажок винта, которым фиксируется шина, и немного ослабьте крепление. Далее, регулятором натяжения цепи ослабьте пильную цепь.
2. Полностью открутите винт крепления шины и снимите крышку.
3. Снимите цепь со звездочки и отсоедините шину от агрегата (вместе с цепью).
4. Теперь нужно выкрутить 2 винта, которыми крепится двигатель со стороны звездочки.
5. Также следует выкрутить пару винтов с другой стороны агрегата. Для удобства можно снять крышку масляного бачка.
6. Когда весь крепеж будет извлечен, можно отсоединить редуктор от двигателя.
7. На следующем этапе требуется снять ведущую звездочку. Поскольку она крепится с помощью стопорной шайбы, то ее следует снять, используя плоскую отвертку.

• Сняв стопорное кольцо, уберите шайбу, находящуюся под ним, и снимите звездочку с вала редуктора. После чего окрутите 6 винтов, которыми крепятся зубчатые упоры и рукоятка аппарата.
• Окрутив крепеж, отсоедините упоры и рукоятку от редуктора.
• Далее, следует перевернуть редуктор и снять крышку.
• Сняв трубочку с насоса, извлеките бачок для масла.

Нажмите рычаг тормоза по направлению торможения, пока не услышите щелчок, и снимите его.

Переверните редуктор и отсоедините алюминиевый корпус вместе с валом.

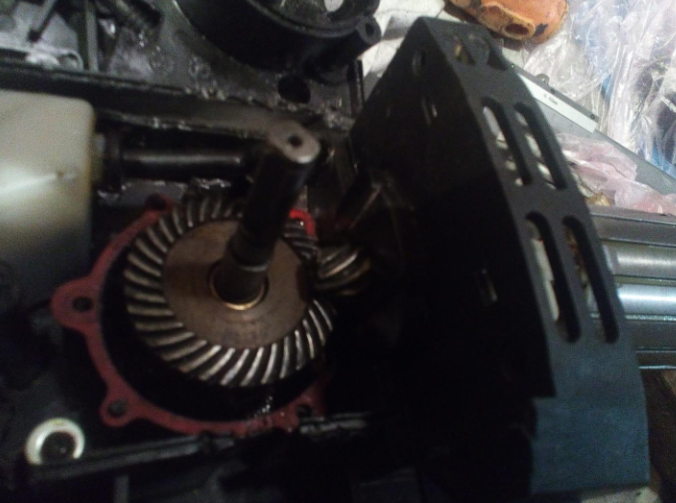

Под пластиковой крышкой, а также на шестернях можно увидеть скопление пыли, опилок и смазки.

Принцип работы системы смазки цепи

Как уже было сказано, главным звеном в системе смазки является насос. Он работает так. При повышении оборотов мотора шестеренка, которая находится по осносному валу, посредством передачи начинает процесс работы насоса. Если в ходе работы не поступает масло на цепь масла в цепь при подача горючего. В таком случае растет давление в системе подачи масла, не оно начинает свой профессионализм движение в направлении шины. Это движение заканчивается там, где картер пилы соприкасается с шиной, в том факте самом месте, где располагается продольная проточка, на которую в процессе монтажа шины не направляется сам масляной канал. Данная проточка требуется для осуществления подачи смазки на шину при любом уровне натяжения цепного механизма, т.е. независимо от положения шины во время работы электропилы проточка обеспечит поступление на ее поверхность смазки. Следующим звеном подачи выступает сама цепь. На её звеньях имеется личная> газета отдельная проточка по другому отверстие, через которое происходит распределение материала в длину цепи.

Электрическая пила цепная “Парма” 2М

Масса электропилы 5,6 кг. Мощность размещенного поперечно эл. мотора 2000 Вт, питание от электросети 220 В. Это усоверенствованная модификация с автосмазкой цепи, которую конечно просто отрегулировать. Бачок для масла обустроен смотровым окошком, позволяющим зрительно держать под контролем наполняемость бачка смазочными материалами.

Производитель отлично сбалансировал инструмент, заботясь о понижении утомляемости оператора в свое время долговременной работы. Блокировка цепи, мотора, верхняя защита позволяют сделать нужные условия безопасности во время работы. Употребляется пильная гарнитура: направляющая шина длиной 40 см и пильная цепь на 57 звеньев.

Электропилы – это незаменимый инструмент на дачном участке или в частном доме. Она легко справляется с распилом толстых ветвей, досок и различного материала из дерева. Даже самый надежный инструмент имеет свою степень износа, периодически требуется исправлять мелкие или крупные поломки. Ремонт электропилы своими руками возможен только в некоторых случаях и при наличии определенных навыков и инструментария. Зачастую инструмент приходится отдавать в сервис. Но есть некоторые поломки, которые легко исправляются самостоятельно.

Обзор конструкции электропилы цепной

Для того чтобы овладеть навыками ремонта электропил, необходимо понимать их конструкцию. Основным элементом, который производит резку материала, является пильная цепь, которую приводит в движение мотор. Сама цепь представляет собой совокупность режущих звеньев, которые между собой скрепляются шарнирами. Движение цепи производится по пластине, которую называют шиной. Изготавливается эта деталь из стали высокого качества, которая не подвержена сколам, царапинам и коррозии – это основной показатель качества инструмента. По конструкциям выделяются шины:

• сварные;
• цельные со съемным наконечником;
• цельные с наконечником, изготовленным из твердосплавных материалов.

Сварная шина – это нечто, похожее на «сэндвич», который сваривается из трех составных частей в одну, при этом в конструкцию вклепывается ведомая звездочка. Цельная конструкция со сменным наконечником – изделие из одного листа, оптимально для инструментов большой длины. В такой шине основная нагрузка ложится на роликовый подшипник ведомой звездочки. Цельная конфигурация позволяет снизить потери на трение на 8-10%. Если инструмент с цельной шиной из материалов твердого сплава, то он оптимально подходит для работы с высокой нагрузкой, а также для эксплуатации в условиях наличия большого количества песка, пыли и грязи.

1. При работе с электропилой любой конфигурации необходимо помнить о возможности возникновения «обратного удара» – отброса инструмента в сторону выполняющего работы человека. Такая ситуация возникает, если самый конец пильной шины упирается в обрабатываемый материал. Чтобы избежать травматизма в такой ситуации, производители оборудуют пилы автоматическим тормозом цепи.

2. Автоматический тормоз цепи еще называют инерционным приводов, который работает благодаря щитку, находящемуся перед левой рукой выполняющего работы человека. Перед началом работы этот щиток ставится в положение ближе к руке, чтобы в случае необходимости он быстро приводился в действие. Если возникает момент обратного удара, то рука оператора упирается в этот щиток и цепь останавливается. Положение меняется и за счет возникающей от удара инерции. Такая система позволяет снизить вероятность ремонта электропил цепных, так как во время удара не повредится основной ее механизм.

3. Еще одна система, которая предотвращает износ и поломки – автоматическая смазка цепи. В специальный резервуар заливается масло, которое во время эксплуатации пилы передается через маслонасос на ведущую звездочку и цепь. Некоторые модели даже имеют регулировщик подачи масла, так как при разной интенсивности работы необходимо разное его количество. К примеру, ремонт электропилы Макита подразумевает осмотр системы подачи масла.

4. У цепных пил с электрическим мотором есть некоторые недостатки или слабые места. Один из них – конструкция редуктора. Крутящий момент передается на цепь через редуктор, который имеет жесткую связку с якорем электрического мотора. Такая конструкция передает все нагрузки на мотор, то есть, если в заготовке содержатся твердые вставки или пильная цепь затупилась, то она будет не так гладко скользить по поверхности. Результатом этого станет перегрев мотора или износ некоторых его деталей. В качестве превентивной меры необходимо своевременно точить пилу и не давить на нее при работе. Часто поступают в сервисный ремонт электропилы Парма с такого рода неисправностями.

Когда нужно менять цепь

Необходимость замены цепи, в основном, возникает при ее износе и чрезмерном растяжении. Если у вас не получается сделать натяжку оснастки с помощью регулировочного винта, то ее следует заменить. Но устанавливать новую деталь на старую, изношенную звездочку и такую же шину не рекомендуется, поскольку это приведет к ее быстрому износу.

Многие владельцы электропил знают, что износ цепи происходит в 2-3 раза быстрее, чем выработка ресурса шины и звездочки, и прибегают к небольшой хитрости.

1. Имея новую электропилу, следует купить сразу 3 пильных цепи.
2. Поработав одной цепью несколько часов, ее следует заменить на новую. Далее, вторая цепь меняется по такому же принципу.
3. После каждой замены оснастки нужно переворачивать шину для равномерного износа.

Выполнение данных нехитрых манипуляций приводит к равномерному износу всех деталей и продляет срок их службы.

Что становится результатом несвоевременной замены шестеренки?

Не каждый владелец электрического садового инструмента успевает вовремя сменить приводную шестерню.

Как итог, пользователь сталкивается с несколькими типичными проблемами, среди которых выделяются:

• регулярное растяжение цепи. Со временем режущий орган провисает настолько сильно, что его уже будет невозможно подтянуть;
• снижение плавности хода новой установленной цепи. При этом станет заметным ухудшение качества распила из-за того, что цепь будет постоянно уводить в сторону;
• повышение риска заклинивания или обрыва цепи, что грозит нанесением увечий оператору;
• увеличение риска поломки электропилы – она может выключиться в любой момент.

Замена смазки в редукторе болгарки (УШМ)

Видео взято с канала Игоря Негоды Мы в соцсетях ULTRA. смазка

для .

Основу же сегмента составляет продукция специализированных изготовителей смазочных материалов. Пользователи высоко ценят смазку «Кастрол». Известная фирма выпускает для электроинструмента специальный состав зеленого цвета, который можно использовать и для подшипниковой группы. Аналогичная смазка для редуктора болгарки представлена в линейке «Мобил». Это средство уже синего цвета XHP 222, которое поставляется в тумбах с формой шприца для подачи масла. За бюджетность многие хвалят и смазку «Нанотек». Состав годится в качестве периодического средства обслуживания болгарки, используемой в домашних работах.

Неполадки во время работы электропилы AL-KO

Понять, почему электропила АЛКО не пилит или некорректно работает ее мощный беспроводный аналог бензопила АЛКО , можно быстрее, если изучить конструкцию этого пильного инструмента.

В большинстве случаев, оператору и инструменту помогает избежать проблем вовремя срабатывающий автоматический тормоз цепи:

Обратный удар, суть которого заключается в отбросе электропилы АЛКО в сторону оператора. Такая ситуация может возникнуть, если своим краем шина электропилы упирается в обрабатываемую заготовку. Автоматический электротормоз цепи защищает оператора от травмы из-за обратного удара.

Этот важный конструктивный элемент также называют инерционным, так как защитный щиток, находящийся возле левой руки оператора, от инерции обратного удара меняет свое положение, при этом цепь останавливается, а рука работающего человека защищена щитком. Система инерционного тормоза защищает не только человека, но и снижает необходимость в ремонте пилы, поскольку при ударе электроинструмент не пострадает. Продляет срок пользования электропилой и автосмазка пильной цепи.

Слабые места цепных электропил – это:

• Конструкция редукторов, состоящих в жесткой связке с якорями электродвигателей. Вся нагрузка приходится на электромотор. В случае твердой заготовки или притупившейся пильной цепью, последняя не скользит, как требуется от нее, гладко по заготовке, а вызывает перегрев двигателя или преждевременный износ других узловых элементов. Своевременная перезаточка электроцепи, и, если оператор не будет слишком давить на электропилу, помогут сохранить работоспособность инструмента.
• Зависимость от нестабильного напряжения в электросети. При падении напряжения увеличивается нагрузка на электродвигатель. И, если в модели нет встроенной термозащиты, то двигатель может сгореть.

Почему электропила АЛКО не набирает обороты

Падение производительности из-за снижения мощности пилы возникает из-за того, что пришло время заменить изношенные угольные щетки.

Почему электропила АЛКО пилит криво

Отсутствие аккуратности распила свидетельствует о проблеме с режущими свойствами пильной гарнитуры. Это может быть либо затупившаяся цепь, у которой один ряд зубьев сточился больше другого: такие ситуации бывают при попадании во время распила на сучок или гвоздь в заготовке. Такую цепь нужно отдать на профессиональную заточку или вообще заменить на новую оснастку, а в дальнейшем время от времени переворачивать шину для равномерного износа.

Вторым симптомом проблемы кривого распила может стать несоответствующее качество перезаточки цепи (работы были сделаны неравномерно, вручную напильником, без наличия навыков к выполнению подобной работы, а не на специальном заточном станке в авторизованном сервисном центре).

Еще ситуации с кривизной распила бывают из-за погнутой шины. Подобная проблема могла произойти при валке леса, когда падающее дерево зажимает пилу и сгибает шину. Подобная ситуация в случае бытовых и полупрофессиональных электропил AL-KO и SOLO by AL-KO не может возникнуть, так как для валки деревьев используются профессиональные бензопилы АЛКО с большей длиной пильной шины.

Переделка электропилы

Над модификацией цепной пилы обычно задумываешься, когда чего-то не хватает. Например, фрезеровального аппарата. Для этого потребуется:

• аппарат для сварки;
• переходник к фрезам;
• ролик стальной плоский;
• редуктор.

Порядок действий такой. Приваривают в конце основания стрелы колесо, срезав стрелу так, чтобы колесо точно входило в контур среза для недопущения натяжения или ослабления цепи. К колесу крепят съемный переходник к фрезам.

Мы надеемся, что, ознакомившись с информацией, кратко представленной в нашей статье, вы сможете самостоятельно устранять возникшие мелкие неисправности и эксплуатировать данный инструмент как уверенный пользователь.

Цепная электропила является незаменимым инструментом для владельцев частных домов и дач. Ею можно обрезать ветки в саду, спиливать деревья, резать доски и другие материалы на древесной основе. Но какой бы дорогостоящий и надежный не был данный агрегат, придет момент, когда в нем появятся мелкие или крупные неисправности. Конечно же, серьезные поломки должны устраняться только в сервисном центре. Но мелкий ремонт цепной электропилы чаще всего можно выполнить собственноручно.

Запчасти для электропилы цепной

Сегодня на российском рынке представлено большое многообразие запасных элементов к электрическим пилам. Это и звездочки, и пильные шины, цепи, различные маслонасосы, приводы и фланцы. Цены на эти элементы весьма демократичны: основная линейка предлагаемых товаров укладывается в ценовой диапазон 1–10 у. е. Мастер, пользующийся этим инструментом, в некоторых случаях должен уметь самостоятельно отремонтировать или заменить вышедшую из строя деталь. Поговорим об этом ниже.

Плавный пуск на пилу

Производитель не всегда предусматривает возможность плавного пуска, из-за чего двигатель начинает работу сразу с максимальных оборотов. При этом ему необходимо еще раскрутить рабочий орган до нужных оборотов. Этот режим является очень тяжелым для инструмента, зачастую возникают толчки при запуске. Чтобы сделать работу инструмента нормальной, необходимо приобрести модуль плавного пуска стоимостью 3–5 у. е. и установить его в корпус инструмента. Для начала необходимо вскрыть крышку корпуса, открутив крепежные болты. Модуль плавного пуска имеет два провода, которые следует подключать в разрыв питания, идущего к силовому агрегату. Держит данный модуль до 2 кВт. После этого следует собрать корпус инструмента в обратном порядке.

Масляный насос для электропилы

Масляный насос необходим для автоматической смазки цепи в процессе работы. Выход масла из насоса происходит через отверстие масляного канала. Масло подается из масляного бака в канал гнезда масляного насоса, и тогда происходит смазка цепи. Приводится насос в движение с помощью эксцентрикового кулачка на валу редуктора. Насос состоит из корпуса, плунжера, седла клапана, самого клапана и заглушки. Для крепления масляного насоса к корпусу служит планка и стопорная гайка.

Звездочка цепи электропилы

Большинство звездочек не являются взаимозаменяемыми. Главное их отличие – во внутреннем и наружном диаметре тарелки сцепления, посадке на коленвал, общей высоте звездочки

Важно, на какой шаг цепи они рассчитаны. По своему исполнению делятся на цельнометаллические и разборного типа

При износе цельнометаллической и разборной звездочки первую вам придется заменить целиком. Использование звездочки разборного типа в цепной пиле является наиболее экономичным решением.

Ротор для электропилы

Якорь представлен обмоткой из медного провода, пропускающей ток, и магнитов, опоясывающих вращающийся вал. Выделяют две основные части в якоре – ротор (подвижный элемент) и статор (неподвижный, статичный элемент). Вал приводится во вращение с помощью электромагнитного поля, возникающего в процессе пуска электрического тока через медные провода и взаимодействия его с находящимися там магнитами. Чтобы подобрать якорь для электропилы, вам необходимо знать размеры некоторых элементов. Надо измерить с помощью штангенциркуля следующие места: диаметр обмотки, общую длину якоря, длину коллектора по ламелям, диаметр коллектора, посадочные места подшипников – заднего и переднего, расстояние между подшипниками по внутренней стороне

Кроме того, нужно обратить внимание на конец вала – выполнен ли он в виде зубцов или же это усеченный конус. Зная эти параметры, можно подобрать якорь, так как не стоит привязываться к модели или иным его характеристикам

Что можно сделать из электропилы

Поскольку для распиловки бревен на бруски и доски всегда нужны режущая оснастка, в заводских пилорамах применяют реечные (ленточные) и дисковые пилы. Естественно, для строительства небольшого дома или изготовления нескольких кубов досок нецелесообразно и дорого приобретать такой станок. Лучшей альтернативой ему может стать самодельная конструкция на основе цепной электропилы.

Ее потенциала вполне хватит для удовлетворения небольших потребностей частных застройщиков, да и просто обычных домашних мастеров, которым не по карману готовый пиломатериал. Электропила здесь выступает основным устройством, сочетающим в себе универсальную механическую подачу режущего инструмента, электропривод. Цепная пилорама наилучшим образом, в отличие от дисковой пилы, подходит для продольной раскряжёвки и распиловки бревен, так как имеет:

• грубый рез, достаточный для эффективного выброса опила;
• емко скомпонованную электромеханическую подачу режущего инструмента (цепи);
• относительно низкую стоимость.

Советы профессионалов

• Мастера советуют при сборке электропилы выбирать поперечное размещение двигателя. Такой вариант позволяет комфортно производить распил древесины, меньше утомляет в процессе работы.

• При выборе мощности двигателя учитывается назначение электропилы. Для выполнения работ по даче и небольшому хозяйству подойдёт мотор 1800-2000 Вт. Более мощное устройство уместно использовать в масштабном строительстве. Если показатель мощности небольшой относительно условий эксплуатации, то инструмент в процессе работы будет перегреваться.

• Разрабатывая чертёж самодельной электропилы, следует предусмотреть систему блокировки пуска. Это предотвратит случайный запуск оборудования.

• При эксплуатации пилы рекомендуется постоянно контролировать уровень масла, чтобы исключить быстрый износ агрегата. Норма расхода – 1 л масла в час.

• Оснащение самодельной конструкции цепным тормозом избавит при работе с электропилой от обратного удара, который происходит в результате сопротивления древесины с рабочей частью инструмента.

После каждого цикла эксплуатации электропилу нужно очищать и производить смазку рабочих узлов. Также следует проверять степень затяжки соединительных гаек, чтобы в процессе работы конструкция не развалилась и не причинила вред здоровью.

Признаки необходимости замены шестерни электропилы

О том, что шестерня цепной электропилы должна быть срочно заменена, пользователю садового инструмента подскажет ряд факторов:

значительное ухудшение качества распила;
необходимость частого подтягивания цепи;
монтаж на шину новой цепи, которая по своим параметрам не подходит под штатную приводную шестеренку электропилы

Важно помнить, что у ведущей шестерни также есть свой шаг, который совпадает с шагом ведомой детали. Если они не соответствуют шагу цепи, значит придется менять шестерни, или же выбрать для установки на электропилу цепь с соответствующим шагом;
установка новой шины с длиной больше или меньше предыдущей.

Заточка зубьев

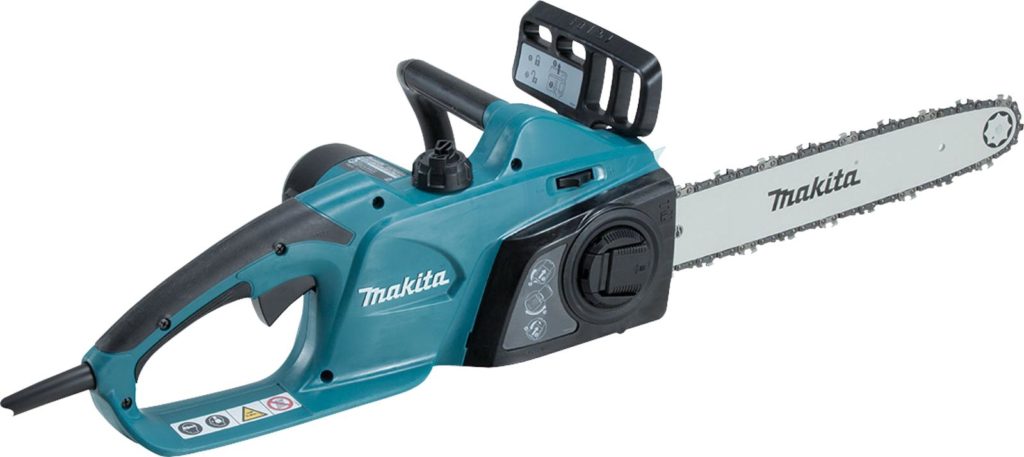

Не стоит предполагать, что бензопила Макита будет качественно работать очень долгое время. Дерево, даже самое мягкое, является очень крепким материалом, который вызывает постепенное стирание режущих элементов. Через некоторый период, который зависит от режима работы электропилы и породы древесины, цепь обязательно затупится, а значит необходимо будет ее точить. Если зубья затачиваются не вовремя, то они могут потерять форму, и будет необходим не ремонт, а замена режущего элемента.

Вручную

Большинство специалистов затачивают цепи бензопил Макита своими руками. Когда возникают первые признаки затупления звеньев, они при помощи напильника подправляют угол режущей поверхности. Но совершенно любой инструмент для этой цели не подходит. Необходимо приобрести специализированный набор, который состоит из таких приспособлений:

• плоского напильника для качественной коррекции ограничителя глубины звена;
• круглого напильника со специальными линиями для ориентира;
• калибра;
• оправки для точного определения угла заточки.

Для качественной заточки цепь нужно оставить на шине, которую необходимо зажать в тисках. Используемый напильник должен соответствовать заводскому диаметру пильных зубьев.

Если применяется круглый напильник, то нужно следить, чтобы он совсем немного выступал над звеньями. Самый первый зуб стоит специально пометить, чтобы не начать точить его второй раз. Все движения должны быть очень точными, сильными и лишь в одну сторону.

После заточки десятка зубьев необходимо тщательно обработать установленный ограничитель, который может потерять свою форму. Специальный калибр прижимается к кромке, лицевой стороной к установленному ограничителю. В случаях если ограничитель сильно выступает за пределы калибра, то его нужно подправить небольшим напильником. Используемый инструмент необходимо держать перпендикулярно шине. Чтобы узнать качество выполненной работы, стоит осуществить несколько пробных резов..

На специальном станке

Всегда использовать напильник для правки режущей кромки категорически запрещается, потому что неравномерное стачивание приведет к довольно быстрому износу цепи. Выпускаемые аппараты для заточки пильных зубьев можно разделить на электрические и ручные. Последние приспособления имеют простое строение, а внешне похожи на электрический лобзик. Для того чтобы быстро заточить цепь ручным станком, нужно хорошо закрепить в тисках шину, а потом обрабатывать все зубья поочередно. Маленький вес, компактность и легкость перевозки позволяют довольно просто транспортировать станок на любое расстояние, когда возникнет необходимость в этом.

При использовании электрического станка необходимо наличие электрического тока. Другими словами, нельзя делать заточку пильных зубьев далеко от источника питания. Однако качество заточки будет очень высокое. Кроме того, электрические станки обладают такими полезными функциями:

• заточка различных типов цепей;
• регулировка шага пропила и его глубины;
• очень точное расположение ограничителя;
• регулировка необходимого угла заточки.

До начала выполнения работ нужно обязательно прочитать инструкцию и попробовать заточить один пильный зуб. Далее выставляются все параметры по пробному зубу для того, чтобы остальные точно соответствовали ему. Такой подход к работе гарантирует качественную заточку зубьев и большую производительность электропилы makita.

Мобильное приспособление для резки древесины является непременным атрибутом практически любого дачного участка или частного дома. Особенной популярностью в этом отношении пользуются электропилы, дающие возможность работать как на улице, так и внутри помещения. Для того чтобы инструмент работал качественно и исправно, время от времени потребуется подтягивать или менять его цепь.
