Подключение газового котла: как правильно подключить по схеме оборудование к системе отопления в частном доме

Варианты управления с ручным пуском/автоматикой

Управление системой резервирования котлов или отключение вышедших из строя, может осуществляться вручную либо в автоматическом режиме. Оставлять систему работать при одном отключенном котле нецелесообразно, так как вода продолжит циркулировать.

Представьте, что будет, когда остывшая обратка пойдет в обратном направлении и начнет смешиваться с подачей, остужая теплоноситель и заставляя зря работать насос.

Если вы не желаете по каким-то причинам оснащать котлы сложными устройствами, запуск агрегата будете производить самостоятельно. То есть все стандартно: нужно включить прибор — поворачиваете все необходимые вентили и включаете его. При отключении производите действия в обратном порядке.

Если вы хотите, чтобы запуск резервного оборудования производился в автоматическом режиме, система оснащается автоматикой, терморегуляторами, датчиками температуры воздуха внутри и вне помещения, датчиками температуры теплоносителя, сервоприводами.

В принципиальной схеме автоматического резервного запуска отопительного агрегата все запорные краны обязательно находятся в открытом положении. По встречной схеме система оснащена обратными клапанами, чтобы избежать паразитарной циркуляции теплоносителя через неработающий в определенное время котел.

Однако несмотря на удобства, система может вызывать определенные проблемы, например, гидравлическое сопротивление обратных клапанов, вызывающее напряг насосов, загрязнение и износ самих устройств.

Для автоматического включения котла отопления, система оснащается терморегулятором, который подает команды в блок управления, в зависимости от показателей температурного режима в доме. Время включения в случае резервного ночного использования устанавливается на таймере. Циркуляционный насос отключается при помощи магнитного пускателя.

Автоматика для электрокотлов может быть встроенной, самодельной либо приобретенной отдельно. Однако устанавливать ее своими руками не следует только лишь по советам из интернета, не обладая должными навыками. Пригласите мастера для монтажа и корректных настроек системы

Выбирая управление, которым будет оснащен электрический котел, установленный параллельно с газовым, следует остановить свой выбор на автоматике, в случае, если:

• Резервный котел включается в ночное время, когда неудобно производить запуск вручную.
• На случай длительных отъездов из дома в отопительный сезон.
• При ненадежности газового котла.

В остальных случаях вполне можно воспользоваться простейшей ручной схемой.

Возможность подключения к котлам разных видов

Схема подключения к одноконтурному котлу.

Планируя подключить бойлер к котлу, следует выбрать разумный вариант, который сочетает в себе водонагреватель и источник тепла, имеющийся в наличии. Если в роли подобного источника планируется использовать жидкотопливные, газовые и твердотопливные котлы, то бессмысленно сочетать электрический котел и бойлер косвенного нагрева. Помимо того, что вы рискуете получить слишком сложную систему, будут обеспечены потери тепла на циркуляционных трубопроводах. Подобная конструкция является неэффективной и неэкономичной.

Аналогично будет и в случае с электрическим нагревателем воды в связке с генератором и дизелем. Если речь пойдет о газовом котле, то наиболее оптимальным вариантом для него является установка двухконтурного настенного бойлера.

Если планируется установить СПА-бассейн, ванну или душевую кабину с гидромассажем, то проще всего будет использовать водонагреватель косвенного нагрева и одноконтурный котел. Подобное сочетание способно обеспечить большие запасы горячей воды, что не допустит ее дефицита в процессе работы устройств.

При выборе бойлера необходимо обязательно учитывать его мощность: он не должен мешать работать отопительной системе. Обыкновенный расход через теплообменник должен составлять не более половины расхода через котел. В противном случае система отопления будет не способна справляться с обеспечением необходимой температуры в помещении. Если мощность котла будет меньше, чем необходимо, тогда увеличится время нагрева в бойлере воды.

Временные расчеты для каждого из видов котлов сделать достаточно сложно, однако точно известно то, что котел должен иметь приблизительно в 1-2 раза большую мощность, чем у бойлера. К примеру, если котел будет иметь мощность 18 кВт, тогда 125-литровый бойлер должен иметь мощность 26 кВт, а 170-литровый – 39 кВт.

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в добавляются элементы:

• Радиаторные контроллеры.
• Терморегуляторы.
• Балансирующие вентили.
• Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Документация по установке газового отопительного оборудования

Все нормы и правила по установке газового оборудования вы можете изучить в СНиП 31-02-2001. Там все изложено предельно понятно – по этим стандартам монтируется все оборудование в нашей стране. Для того чтобы узнать, как правильно оборудовать котельную, потребуется изучить еще один документ – СНиП 42-01-2002.

Котельная в нежилом помещении

Знания нормативов СНиП для установки газового котла будет недостаточно. Дополнительно требуется внимательно изучить ТУ, являющиеся основанием для подключения газового оборудования к центральным подающим магистралям – по ним организуются все работы.

Владелец дома должен обратиться в контору, отвечающую за газоснабжение по месту расположения объекта недвижимости. В заявлении указывается предполагаемый расход газа – мощность всего установленного оборудования. Самостоятельно расчеты вам делать не придется – этим займутся работники службы, ориентируясь на нормативы СНиП, который мы упомянули ранее.

Среднесуточные показатели норм потребления следующие: для газовой плиты – половина куба в сутки; траты на систему ГВС – то же самое значение; отопление жилых площадей – 7-12 м³/с – тут большую роль играет площадь отапливаемых помещений.
Далее запрос будет рассмотрен специалистами, которые проверят возможность реализации подключения, составят персональные технические условия (ТУ) или выдадут заключение об отказе с мотивированным ответом. Вся эта процедура может растянуться от одной недели до месяца — тут все зависит от оперативности служащих

При возможности, принимайте все меры для их «мотивирования», так как многие, как это не обидно, пользуются своим положением.
Очень важно, чтобы все технические условия, выданные вам в организации, были неукоснительно соблюдены, иначе при сдаче объекта в эксплуатацию у вас возникнут проблемы — могут заставить все переделать и даже применить штрафные санкции.
Выданный документ с ТУ, фактически, является разрешением на проведение работ по установке котла. Если вы провели работу до его получения, то установка будет признана незаконной

Не стоит так поступать, так как нормы безопасности могут быть не соблюдены – цена этому слишком печальна, чтобы о ней говорить.

Важно, чтобы все технические условия были соблюдены

Проект установки газового котла

Следующим этапом на очереди будет составление проекта установки. Сделать его вам могут там же в Горгазе в проектном отделе или специализированной проектной организации, работающей по действующей лицензии. При составлении этого документа в обязательном порядке учитываются все нормы, указанные в технических условиях. Тут же будет разработана схема разведения газовых труб по дому и участку, точка их входа в дом и точка подключения к отопительному газовому котлу.

Проект для установки оборудования

Проект также должен быть согласован с контролирующими органами. До этого момента приступать к монтажу строго запрещается. Для согласования он отправляется в отдел, который контролирует газоснабжение нужного района и дома в частности. Этот этап так и вовсе может занять около 3-х месяцев.

Процесс установки газового котла

Когда проект отдается на согласование, к нему прилагаются следующие документы:

1. Технический паспорт приобретенного котла и его инструкция по эксплуатации.
2. Все прилагаемые к нему сертификаты соответствия – по техническим характеристикам и санитарным нормам.
3. Результаты экспертизы, что оборудование соответствует всем нормам безопасности.

Все эти документы обязательно прилагаются к газовому оборудованию производителем – бегать за ними никуда не придется.

Если по каким-то причинам проект вам не согласовали, то вы получите мотивированный отказ с перечнем тех действий, которые нужно исполнить перед повторной подачей документов. Если все в порядке, ничто более не мешает вам приступать к установке вашего газового котла.

Без соответствующей документации, котел в эксплуатацию не введут, проект не согласуют

Основные критерии выбора котлов

Наши и зарубежные производители предлагают огромный выбор отопительной техники. Человеку, который совсем не разбирается в устройствах отопительного оборудования, будет тяжело понять, какой котел лучше для частного дома. Сложно, не имея знаний, сориентироваться и выбрать достойный вариант из всего многообразия моделей. Часто человек за небольшие деньги хочет получить качественный товар.

Поговорим о категориях отопительных приборов. Есть разные виды котлов отопления для частного дома. Их различают по типу топлива:

• Газовые (конденсационные и обычные).
• Электрические (работают на электроэнергии).
• Твердотопливные (работают на угле, дровах, торфе, пеллетах).
• Жидкотопливные (работают на солярке).
• Универсальные (работают на электричестве или газе).

Для того, чтобы выбрать подходящую категорию котлов, желательно проанализировать и выбрать топливо, которое будет выгоднее всего использовать в вашем населенном пункте. Необходимо определить, какой уровень комфортности, безопасности и надежности вы хотите получить за вложенные в котел средства.

Это ключевой момент выбора отопительного прибора. Нужно серьезно отнестись к этому процессу, чтобы позднее не жалеть о бездумно потраченных деньгах. Мы рассмотрим основные этапы, которые нужно сделать при выборе котла:

• Составить таблицу с плюсами и минусами всех категорий котлов.
• Определить, какой мощности отопительного котла хватит для вашего дома.
• Определить необходимое количество контуров.
• Решить, в каком месте вашего дома лучше поставить отопительную технику.

Место, в котором располагается котел, играет ключевую роль в выборе отопительного агрегата. Ведь нецелесообразно для небольшой комнатки покупать огромный чугунный аппарат.

Как подключить бойлер

Существуют разные варианты установки бойлера, зависящие от его конструкции.

Могут быть использованы:

• Бойлер косвенного нагрева с теплообменником.
• Бойлер послойного нагрева.
• Электрический накопительный бойлер.

Наиболее доступным и недорогим вариантом является внешний бойлер послойного нагрева. Он не оснащен собственным теплообменником, поэтому недорог и прост в эксплуатации.

Подключение любого типа производится согласно инструкции пользователя. Никакой сложности процесс не представляет, надо лишь присоединить к соответствующим патрубкам котла вход и выход бойлера, а также подключить к его выходу линию разбора ГВС.

В зависимости от конструкции, может быть использовано подключение в разрыв линии подачи отопительного контура, или прямой выход ГВС из котла для накопления горячей воды в емкости.

Основная функция, которая возложена на трехходовой клапан

Система отопления «водяной теплый пол» кардинально отличается от традиционно используемого нами, радиаторного обогрева. Все дело в том, что для отопительных контуров, лежащих на полу в теле бетонной стяжки, необходима невысокая температура теплоносителя. Теплые полы считаются низкотемпературной системой, подключение которой осуществляется к нагревательным приборам или к источнику горячей воды через смесительный узел.

Для того, что бы осуществлялся обогрев в соответствии с санитарными нормами, необходимо существенное снижение температуры воды, поступающей от источника нагрева в водяные контуры. Именно эта функция и возложена на смесительный узел или как его принято называть в среде профессионалов, узел подмеса. Автономный котел в рабочем режиме нагревает воду до отметки 95С. Немногим прохладней является вода в системе центрального отопления. Для нормальной работы греющих полов оптимальная температура теплоносителя составляет 35-55С, которая и получается на выходе из смесителя.

Смесительный узел представляет собой комплект приборов и устройств, выполняющих свои определенные функции. Если о коллекторе информации более, менее предостаточно, а вот что такое трёхходовой клапан, мало кто из нас имеет представление. Задача этого устройства заключается в смешивании двух разных по температуре потоков жидкости. Поступающая из обратной трубы, остывшая вода и горячая вода, идущая по трубе от источника нагрева, посредством работы этого механизма соединяется в один поток, необходимой температуры. Основная деталь этого прибора – термочувствительный сердечник, элемент, который реагирует на изменение температуры водной среды, сжимаясь или расширяясь.

Именно за счет такой конструкции, осуществляется работа трехходового клапана, направленная на автоматизированную регулировку температуры теплоносителя в системе.

На рисунке показана схема смесительного узла для теплых полов и место, которое занимает трехходовой клапан.

Схема смесительного узла для теплых полов и место расположения в ней трехходового клапана.

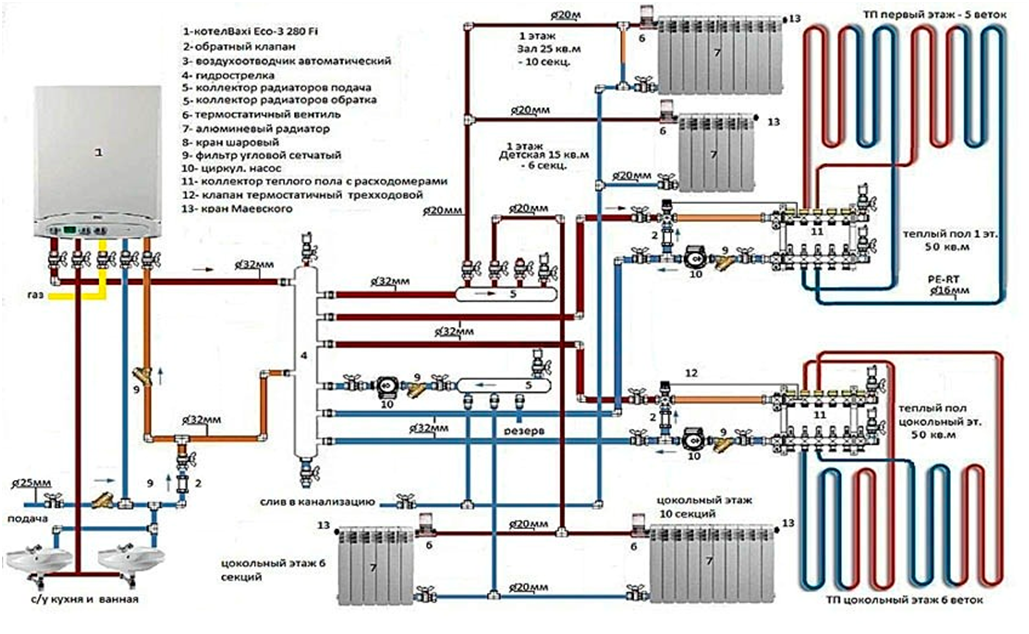

Гидрострелка в системе параллельного подключения

Гидрострелка — это прибор, обеспечивающий гидравлическую развязку потоков, поставляемых в отдельные контуры системы отопления. Она играет роль буферной емкости, принимающей поток нагретого котлами теплоносителя и распределяющей ее по потребителям в разветвленной системе.

Зачастую требующийся для них объем теплоносителя разнится, отличается скорость движения нагретой воды и ее давление. А в рассматриваемой ситуации перемещение нагретой воды от каждого из котлов стимулирует еще и свой циркуляционный насос.

При включении мощного насоса происходит неравномерное распределение теплоносителя по контурам. Так вот, задача гидрострелки заключается в выравнивании этого давления. Благодаря тому что внутри нее фактически нет гидравлического сопротивления, она свободно примет и распределит потоки теплоносителя от обоих котлов.

Разберемся, так ли он необходим в параллельной системе подключения 2 котлов, тем более что если гидроразделитель покупать и устанавливать с помощью мастера, а не своими руками, итоговая сумма неприятно удивит.

Прибор представляет собой отрезок трубы с патрубками, пустотелый либо с фильтрующими сетками для отвода пузырьков и отсева попадающий загрязнений. Его можно ставить в любом положении, но чаще вертикально, оборудуя сверху воздухоотводчик, а снизу запорный кран для прочистки. Устанавливается гидрострелка между котлом и отопительными контурами

В классической схеме подключения гидроразделитель обычно не требуется, так как конфликт 2-3 насосов можно выровнять и без этого устройства. Соответственно, если у вас 2 котел используется исключительно в качестве резервного и в системе нет более 3-4 насосов, в нем не возникает особой необходимости.

Но если контуров с принудительной циркуляцией больше или котлы отопления работают одновременно на мощность — лучше всего произвести монтаж этого устройства. Опять-же неизвестно, будете ли вы пользоваться вторым котлом в постоянном или только в резервном режиме, так что лучше перестраховаться.

Техническая и юридическая подготовка к установке

Техническая часть установки у вас займет не очень много времени – квалифицированные мастера в течение нескольких дней разведут по дому все трубы, установят радиаторы, подключат при необходимости систему теплого пола и, конечно, установят вам сам котел (заливку стяжки, заделку штроб в стенах и прочие мероприятия по отделке в расчет не берем). Куда дольше придется получать на все это дело документы и согласовать работы с надзорными органами – порой на это может уйти целый год. В этой статье мы подробно расскажем вам обо всех важных этапах, которые вам предстоит пройти.

Установка даже компактного котла индивидуального отопления в квартире требует согласования с соответствующими органами

Монтаж газового настенного котла — схемы обвязки и подключения

Зачастую частные дома не имеют доступа к централизованным системам, поэтому собственникам приходится самостоятельно решать вопрос о том, каким образом реализовать монтаж газового настенного котла. Казалось бы, что этот вопрос легко решается путем привлечения специалистов из специализирующихся на этом компаний, однако эта услуга относительно затратна в финансовом плане.

В связи с этим у владельца дома возникает о вопрос о том, возможно ли осуществить монтаж настенного котла своими руками? При внимательном подходе к делу — ответ положительный.

Подготовка к подключению котла

В первую очередь, необходимо определиться с местом, где будет выполнен монтаж газового настенного котла

При этом важно учитывать, что котел должен располагаться в теплых помещениях. Кроме того, место размещения котла должно быть согласовано с государственными газовыми службами. Место определено — отлично! На следующем этапе необходимо придумать, куда будут сбрасываться отработанные газы

Место определено — отлично! На следующем этапе необходимо придумать, куда будут сбрасываться отработанные газы.

Для решения этой задачи обычно используются уже имеющиеся дымоходы, либо прокладываются отдельные трубы через стену на улицу.

Третьим шагом будет подключение оборудования, согласно схемы подключения газового настенного котла. Это очень ответственный этап и перед началом его реализации потребуется обратиться к сопроводительной документации на оборудование, чтобы узнать точные технические параметры и требования по монтажу газового настенного котла.

В-четвертых, при подготовке к подключению следует обратить внимание на следующие моменты:

1. Котел нельзя крепить на гипсокартоновых стенах. Это также относится к стенам из фанеры, вагонки и пр.
2. Схема монтажа настенного газового котла предполагает, что размер дымохода и колена котла должны четко совпадать. Обычно дымоход идет в комплекте с котлом, поэтому такие проблемы редки.
3. Необходимо, чтобы после монтажа настенного котла, к нему было легко получить доступ для обслуживания и ремонта. Нельзя закрывать котел панелями, гипсокартоном.
4. В том случае, если котел устанавливается в закрытых помещения, надо оставить по 10 см со всех сторон от котла свободными. Это необходимо как в целях безопасности, так и с целью свободного доступа к устройству.
5. Схема подключения газового настенного котла должнапредусматривать соответствие котла его функциональной нагрузке.
6. Если новый котел устанавливается вместо старого, то все элементы старой системы должны быть отремонтированы, отмыты, прочищены.
7. Схема отопления от настенного котла должна предусматривать подвод воды к котлу. Рекомендуется использовать специальные очищающие воду фильтры, чтобы предотвратить засорение элементов котла.
8. Схема подключения настенного котла должна также предусматривать устройство замкнутого контура во время циркуляции воды — чтобы избежать излишнего образования накипи и засорения системы.

Последовательность действий при креплении котла

Монтаж настенных газовых котлов отопления требуется проводить строго согласно прилагающейся к оборудованию инструкции.

Шаг 1. Организация отверстия для сброса отработанного воздуха (дымоход).

Шаг 2. Рекомендуется проводить монтаж настенного котла отопления по вырезанному из бумаги шаблону, закрепленному на стене.

Шаг 3. Согласно схеме обвязки настенного газового котла, производится подключение котла к инженерным системам — к холодному водоснабжению и системе ГВС.

Шаг 4. После размещения котла на стене, го требуется подключить к электрической сети в соответствии со схемой подключения настенного котла.

Шаг 5

Важно заземлить устройство!. Шаг 6. После проведения всех работ рекомендуется еще раз произвести сверку всех узлов, согласно инструкции и разработанной схеме

После проведения всех работ рекомендуется еще раз произвести сверку всех узлов, согласно инструкции и разработанной схеме

Шаг 6. После проведения всех работ рекомендуется еще раз произвести сверку всех узлов, согласно инструкции и разработанной схеме.

Шаг 7. После чего можно провести тестовый запуск системы.

Шаг 8. На этом этапе потребуется пригласить специалиста из газовой службы для оценки работы и запуска ее в эксплуатацию.

Порядок монтажа

Собирается однотрубная система следующим образом:

• В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
• На стены вешаются радиаторы отопления.
• На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
• Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
• В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
• Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием

Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия. Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

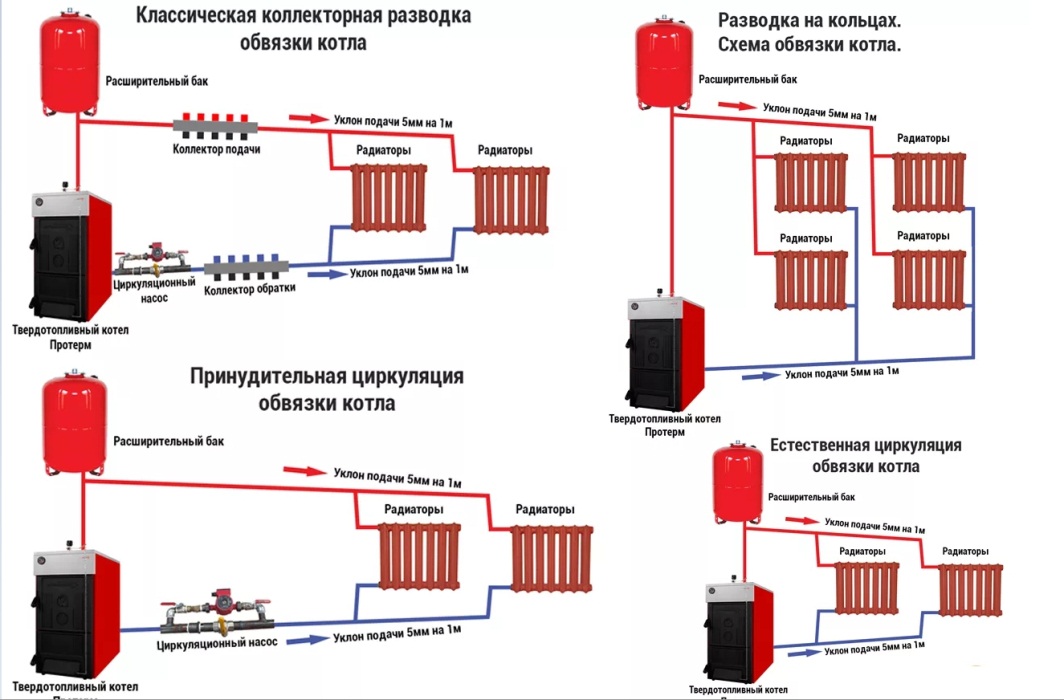

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.
