Что это такое

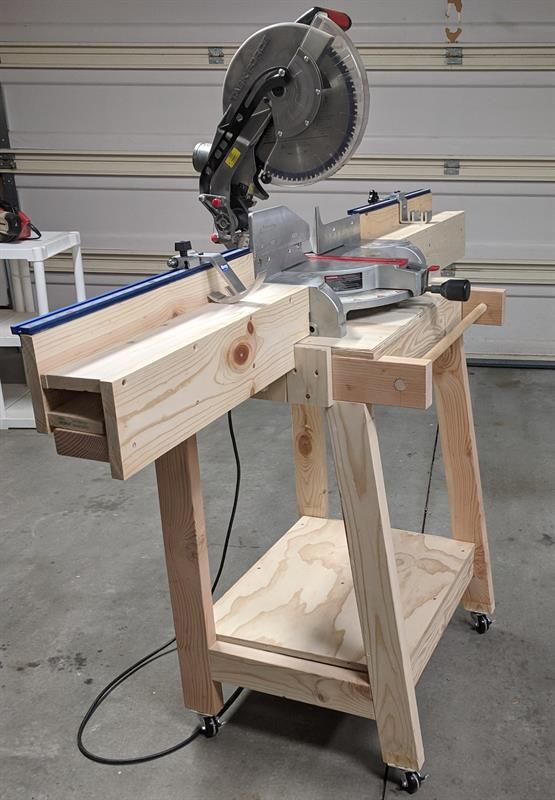

Рабочий стол для установки торцовочной пилы представляет из себя прочное основание, на котором монтируется данный режущий инструмент, торцовочная пила. Такая конструкция может быть выполнена из металлического профиля различного сечения и разного металла, а также прочных видов пластика. Дополнительные элементы (боковые расширения, направляющие полки и упоры) можно изготовить из пиломатериалов (доска, фанера, ДСП или ОСБ плита).
Размеры стола зависят от геометрических размеров распиливаемого материала (пиломатериалы, металлический профиль, тубы или арматура). Конструкция может быть постоянной или раздвижной, позволяющей изменять площадь поверхности стола, что также зависит от обрабатываемого материала и условий выполнения работ.
Стол, в зависимости от характера выполняемой работы, может быть выполнен стационарной или переносной установки, с устройством ножек или предусматривающий установку на ровной горизонтальной поверхности, расположенной над уровнем пола.
Устройство циркулярной пилы
Являясь действительно полезным инструментом, циркулярка имеет достаточно простую конструкцию. Основные ее узлы:
- станина – рама, на которой смонтированы основные агрегаты;
- столешница с прорезью под диск;
- двигатель с системой передачи вращения;
- режущий инструмент, диск с зубьями.
Опционально устройство может быть дополнено толкателем, обеспечивающим поступательное продвижение заготовки к диску, и различными подъемными механизмами, регулирующими глубину распила.
Принцип действия циркулярной пилы (циркулярки) состоит в том, что вращение вала электродвигателя передается на режущий инструмент, диск с остро заточенными зубьями. Центр диска располагается ниже уровня столешницы, из нее выведен лишь его сегмент. К вращающемуся диску подводится заготовка, зубья вгрызаются в древесину, создавая ровный распил.
Стол для ручной циркулярной пилы своими руками
Большинство людей, кто профессионально работает с деревом, хотели бы иметь в своем распоряжении все необходимые станки. Но к сожалению, не всегда это возможно. Одним не позволяет площадь мастерской, другим, и я думаю, большинству – деньги. Любой, даже самый примитивный станок стоит довольно дорого.
Но ведь что мешает его просто сделать самому? Нет ничего невозможного для человека с интеллектом. Для каждого плотника циркулярная пила является главным инструментом. Но случается, что в наличии есть только ручная пила, а это не всегда удобно при больших объемах работ. Чтобы не приобретать отдельный инструмент, можно самому сделать мини пилу стационарной для удобства работы – изготовить под неё распиловочный стол (подставку).
Из опыта многих людей можно сказать, что хотя такие станки выглядят и не очень привлекательно, но при правильном и старательном подходе, они ничем не хуже фабричных, таких как фирмы Interskol, и имеют не меньший срок эксплуатации. Большим преимуществом является то, что стоимость такого станка будет в три раза ниже. Кроме того, вы сможете сделать станок «под себя», что позволит намного увеличить продуктивность труда.
Нам понадобится:
- фанера толщиной 15–20 мм;
- брус 5050 мм;
- доски, примерно 50100 мм;
- выключатель;
- розетка;
- саморезы;
- лак;
- клей ПВА;
- ролики;
- металлические уголки.
Ручная циркулярная пила с креплением к столу может стать отличным подспорьем для тех, кто любит работать с древесиной. Если пиломатериал вам приходится раскраивать довольно часто, то стоит потратить один день на изготовление такой конструкции, которая прослужит долго и позволит повысить производительность труда.
Как сделать циркулярную пилу своими руками?
Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.
Рекомендуем: Причины и этапы перемотки статора болгарки своими руками — советы профессионалов
Настольная циркулярная пила
Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.
В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.
В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.
Полноценная стационарная минициркулярка
Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки.
Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.
Следующий этап – просверливание дырок в рабочей плите:
посередине; на краю рамки.
В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.
Изготовление ручки для циркулярной пилы
Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.
В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.
Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.
Подъёмный механизм включает в себя:
рукоять, на которой находится шкала регулировки; регулировочную штангу с заранее установленными фиксирующими гайками; направление для движения валов и двигателя.
Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.
Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.
Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.
Установка циркулярной пилы в самодельный стол
Если в конструкции циркулярной пилы нет специальных отверстий для крепления на стол, то их необходимо сделать
Важно учесть, что даже просверливание дополнительных отверстий считается модификацией и приводит к утрате гарантии
Циркулярка в стол крепится снизу. Если столешница еще не прикреплена к основанию, то ее можно просто перевернуть. Если прикреплена, то перевернуть лучше весь стол, или положить его на бок, так удобнее будет работать. Закрепить инструмент нужно так, чтобы шляпки не выступали за плоскость рабочей поверхности.
Чтобы установить пильный станок не обязательно сверлить. Крепление может осуществляться на прижимные бруски и саморезы. После установки переворачивается столешница и фиксируется в остальной части станка шурупами.
Лифт устанавливают на раму конструкции при помощи стального листа. Чтобы поднять пилу, подкручиваются болты. Регулируется необходимая высота гайками. Они зафиксируют устройство на нужной высоте.
Правильно проведенные расчеты, грамотное сооружение каркаса и надежно закрепленная столешница с установленной пилой позволят делать распил материала оперативно и качественно. Ничего сверхсложного нет, все работы вполне под силу выполнить своими руками. Узкоспециализированных инструментов тоже не требуется, все есть либо дома, либо можно одолжить, взять в аренду.
Конструкция станины для пилы
Стусло для циркулярной пилы.
Прежде чем продумать конструкцию будущего станка, необходимо рассчитать нагрузку, которая будет приходиться на него. Потому что главное в подобной станине — это устойчивость и надежность. Для мощных промышленных пил основанием служит усиленная стальная сварная конструкция. Но для домашней мастерской такой агрегат не нужен.Если вы только собираетесь собрать собственный деревообрабатывающий станок, то вам стоит учесть основные параметры самого инструмента. Ведь пилы бывают разными, а, соответственно, разной должна быть и конструкция стола.
Прежде всего, необходимо учесть мощность инструмента. Обычно для домашней мастерской выбирают агрегат, чьи параметры не превышают значения в 800 Вт. Но, например, при строительстве дома или дачи распиливать приходится достаточно большой объем древесины. При этом и мощность циркулярной пилы должна быть больше. Но специалисты не рекомендуют приобретать пилы, чьи характеристики выше, чем 1200 Вт. Установка такого инструмента в частной мастерской ничем не оправдана. А работа на нем только увеличит расходы на электроэнергию.
Помните: чем выше производительность вашего станка, тем устойчивее должно быть основание для него. Для профессиональных циркулярных пил обычно монтируют основание, собранное из металлического профиля. Иногда такие станины даже вмуровывают в пол. Потому что вибрация станка может привести к возникновению опасных для жизни и здоровья ситуаций.
Нюансы, которые необходимо учесть
Конструкция циркулярной пилы.
2-ой параметр для выбора пилы — это глубина предполагаемого пропила. От него зависит толщина пиломатериала, обрабатываемого на вашем станке. Этот параметр профессиональных и полупрофессиональных модели колеблется от 4 до 7 см. Для распиливания досок и даже достаточно толстой фанеры этого хватит. Но вот бревна обрабатывать на таком станке будет уже неудобно.Кроме того, стоит учитывать, что данная характеристика у пилы, своими руками встроенной в станину, уменьшается. Глубина пропила становится меньше примерно на 1 см. Но этот можно изменить, если предусмотреть в конструкции стола возможность поднимать или опускать диск.
При выборе инструмента необходимо учитывать частоту его вращения. Если циркулярная пила нужна вам для заготовки строительного материала, то этот параметр может быть ниже. Когда нужен ровный и чистый срез, частота вращения должна быть достаточно высокой. Это необходимо, например, для изготовления мебели. Но и в такой ситуации есть свои нюансы. Для обработки пластиковых материалов такая пила не подойдет. Из-за слишком высоких оборотов инструмента диск нагревается, а пластик — плавится. Поэтому стоит выбрать агрегат, чья частота вращения не превышает 4000 об/мин., в таком случае стол для циркулярной пилы можно собрать из дерева. Вибрация у подобного станка незначительная и дополнительное усиление станины не требуется.
Последнее, что нужно предусмотреть при самостоятельном изготовлении деревообрабатывающего станка, это месторасположение кнопок и других элементов управления. При сборке циркулярной пилы своими руками помните, что доступ к управлению должен быть безопасным. Особенно актуально это правило в том случае, если инструмент устанавливается снизу столешницы. В таком случае панель с выключателями разумнее установить с внешней стороны станка. Или предусмотреть поднимающуюся столешницу. Такая конструкция поможет и в обслуживании агрегата.После того как вы учли все мелочи и нюансы, можно приступать непосредственно к изготовлению стола.
Как сделать стол для ручной циркулярки?
Изготовление и сборка стола для циркуляционной пилы делится на определенные этапы:
- Сначала изготавливаем столешницу. Для этих целей прекрасно подойдет толстая фанера. Именно из нее выпиливаем лобзиком заготовку необходимого размера.
Имейте в виду, чем больше будут габариты рабочей поверхности, тем удобнее вам будет работать с оборудованием.
- После вырезания столешницы электролобзиком, ее края обрабатываются фрезером.
- Теперь делается разметка под установку циркуляционной пилы. Для этого изделие переворачиваем и монтируем пилу без диска. При установке оборудования используем чертеж. Делаем разметку на столешнице под габариты подошвы оборудования. С помощью фрезера делаем углубления до 1 см по разметке.
- Примеряем пилу и корректируем ее положение. Далее делаем разметку для установки диска.
- Если планируется выполнять распил под разными углами, то разметка прорези будет иметь сечение в виде трапеции, расположенной вершиной вниз.
- Далее на внутренней стороне изделия делаем разметку под ребра жесткости. В дальнейшем, по ней будут устанавливаться ножки изделия.
- Ребра жесткости изготавливаются из доски, размерами 5 на 10 см и устанавливаются по периметру столешницы с отступами на 10 см от краев. Далее с помощью линейки отмечается центральная линия, а по ней отмечаются места расположения саморезов в 5 см от краев ребер и 15-см по всей длине.
- По меткам делаются сквозные отверстия.
- Далее выполняем разметку под продольные ребра жесткости и проводим их распил.
- Крепим их к изделию столярным клеем, прижимая струбцинами.
- Боковые ребра изготавливаются и крепятся точно так.
- Теперь, не снимая струбцин, скрепляем конструкцию с помощью саморезов по заранее подготовленным отверстиям.
- Ребра жесткости стягиваются между собой двумя саморезами размерами 5 см с каждой стороны. Только после этого снимаем струбицины.
- Теперь приступаем к изготовлению ножек. Для этого необходима доска размерами 5 на 10 см. Имейте в виду, высота ножек должна обеспечивать удобную работу за столом. Оптимальной высотой ножек считается 1 метр. Доска срезается вдоль продольной оси, при этом делаем небольшой угол с одной стороны.
- Крепим ножки изделия. Чтобы стол был максимально устойчивым, рекомендуется сделать стяжку с помощью брусков.
- Переходим к установке циркуляционной пилы. Она устанавливается в подготовленный паз с внутренней стороны, ее подошву крепим болтами, а диск вставляем в подготовленную прорезь.
- Теперь необходимо продумать подключение оборудования к электросети. Если вы имеете опыт в сфере подключения электрических приборов, можно установить клавишу включения и вывести кнопки управления инструментом на внешнюю поверхность переднего ребра жесткости. Если же для вас данная задача не выполнима, то включать и отключать пилу вы сможете сетевым шнуром. Но имейте в виду, данный способ не безопасный, так как при аварийной ситуации оборудование не отключится автоматически.
Этапы изготовления
Шаг 1. Для начала рубанком подравниваем все стороны бруса. Из бруса собираем каркас стола: в каждой стороне столешницы просверливаем по два отверстия по 5 мм под шканты на каждую царгу и по одному отверстию для каждой ножки стола.
Шаг 2. В царгах нужно сделать по два отверстия (5 мм), а в ножках – по одному (5 мм).
Шаг 3. Устанавливаем шканты в столешницу, предварительно смазав их столярным клеем. Сверху устанавливаются царги и ножки.
Если имеются струбцины со стяжками, можно закрепить стол ими. После полного просыхания клея царги скрепляются с ножками и между собой специальными металлическими креплениями для столов и стягиваются саморезами.
Шаг 5. Закрепить пилу можно болтами или брусками с саморезами. Мы будем крепить брусками, поэтому в небольших брусочках делаем выпил шириной с площадку пилы. Брусками с саморезами с обеих сторон скрепляем циркулярную пилу со столешницей.
Шаг 6. Когда пила установлена, берем еще один брусок побольше и саморезами прикручиваем его к столешнице (прямо на отмеченные ранее точки, по которым выставляли ровно платформу пилы). Этот брусок необходим для того, чтобы в дальнейшем при снятии пилы со стола можно было быстро вернуть ее на место, не прибегая к разметке.
Шаг 7. Устанавливаем диск циркулярной пилы на место и пропиливаем столешницу, чтобы получилось продольное отверстие. Переворачиваем столешницу.
Шаг 8. Изготавливаем параллельный упор. Для этого отпиливаем от фанеры две полосы длиной, равной ширине стола, и шириной около 8–10 см. Углы скругляем при помощи транспортира и карандаша.
Шаг 9. Шлифуем обе полосы и скрепляем при помощи саморезов под углом. Внутрь прикручиваем металлический уголок.
Шаг 10. При постоянной работе со столом для циркулярной пилы и необходимости в закреплении упора на столешнице перпендикулярно диску закрепляется направляющая. Ролик или вторая часть направляющей крепится на нижнюю часть упора, чтобы упор мог подъехать / отъехать от диска циркулярной пилы.
А о том, как самостоятельно сделать верстак в гараж, вы можете узнать из этой статьи.
Второй вариант стола для циркулярки. Фото технологии изготовления
Стол-пила своими руками делается из досок, как наиболее доступного материала, довольно часто. Для изготовления данного стола потребуются:
фанерный лист (толщина 20 мм и выше);
доски 50 на 100 мм;
бруски 50 на 50 мм;
несколько саморезов;
деревянный клей;
один из видов древесного лака.
Из фанерного листа лобзиком выпиливается заготовка с отверстием — столешница, в которой разместится пила. При разметке отверстия ориентируются на размеры подошвы пилы. Из досок делают ребра жесткости, которые будут крепиться к столешнице саморезами. В процессе крепления доски стягиваются с помощью струбцин. На переднем ребре жесткости позже устанавливается пусковая кнопка. Для изготовления ножек служат доски длиной около метра. Их крепят снаружи к ребрам жесткости болтами.
2
Варианты устройства – особенности и подготовка
Следует продумать все нюансы изготовления самодельного изделия. Чертежи облегчают рабочий процесс. Сначала определяются с размерами столешницы. Отверстие под дисковую пилу должно точно соответствовать инструменту. Оно зависит от ее диаметра, поэтому сказать, какое требуется, невозможно.
Размеры столешницы выбирают, учитывая собственные пожелания и габариты заготовок для обработки. Когда они полностью укладываются на плоскость, распилы получаются более точные и ровные. Вместе с тем слишком большие размеры неудобны – загромождается помещение. Мастера иногда делают складные столы, которые в нерабочем состоянии занимают немного места. Некоторым необходимо изготовлять маленькие детали, соответственных размеров требуется станок.
Если хозяин хочет, чтобы под рукой всегда находились необходимые инструменты, наиболее удобное место расположения – столешница. Для этой цели размеры значительно увеличивают, подойдет 1,2×1,2 м.
Правила безопасности при работе
Любые станочные работы требуют минимальной подготовки специалиста, который должен понимать опасность обращения с режущими электрическими инструментами, работающими на большой скорости оборотов.
Необходимо соблюдать чистоту на рабочем месте, которое должно быть свободно от лишних предметов. Полезно выполнять большое количество работ в защитном респираторе и перчатках.
Периодически надо проверять устойчивость конструкции и надежность фиксации диска.
В мастерской всегда должна быть аптечка с необходимыми медикаментами, для оказания первой помощи при травмах.
Имея минимальные навыки в столярном деле и необходимые инструменты, каждый желающий может самостоятельно изготовить столярный стол для циркулярной пилы самостоятельно, а также обустроить его различными полезными для работы приспособлениями.
Как работает приспособление для ручной дисковой пилы
Рассматриваемое устройство предельно просто и состоит всего из нескольких частей: основания для пилы, направляющей рейки, упорного бруска и эксцентрикового прижима обеспечивающего надежную фиксацию даже на пиломатериале, распущенном с небольшими отклонениями по ширине.

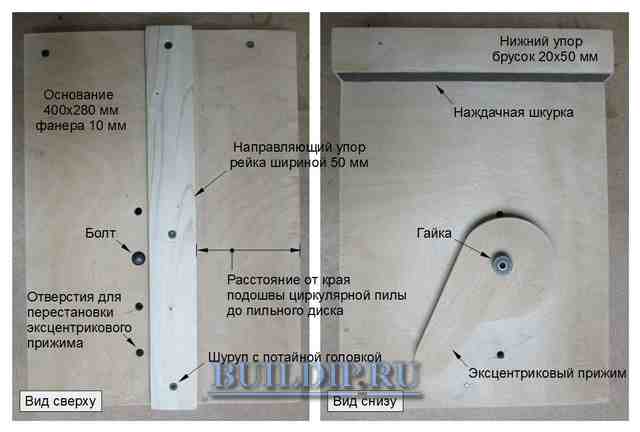

Схема приспособления для ручной циркулярной пилы.
Пользоваться самоделкой очень легко. Сначала на доске производится разметка.
Затем сверху устанавливается самодельное приспособление, нижний упор которого прижимается к кромке заготовки, а правый край выравнивается по метке.
Фото приспособления для дисковой пилы.
Далее фанерное основание надежно закрепляется поворотом рычага эксцентрикового зажимного механизма.
Фото приспособления – вид с низу.
Теперь остается поставить циркулярную пилу на основание и выполнить разрез, прижимая край подошвы к направляющему боковому упору.
Поперечная резка доски с применением изготовленного приспособления.
Результатом будет идеально ровный распил, точно повторяющий разметку.
С этим приспособлением удобно делать множество поперечных резов, когда требуется частое перемещение инструмента на новую линию распила, например, при выборке пазов в брусьях. Пригодится оно и при необходимости уменьшения длины заготовки на несколько миллиметров, а справится с этой задачей не хуже торцовочной пилы.
Сделайте передвижные упоры
Определите ширину передвижного упора G для торцовочной пилы, измерив расстояние от переднего края одного из расширений до передней стороны упора на столике станка. Ширина передвижного упора Н для долбежного станка определяется расстоянием от переднего края расширения до центра долота. Измерьте расстояние от центра столика до внутренней стороны стойки D, ближайшей к основанию-платформе, чтобы определить длину передвижных упоров. Выяснив размеры, выпилите летали из 19-миллиметрового материала.
Затем с помощью пильного станка с пазовым диском выберите шпунты глубиной 3 мм с обеих сторон каждой детали на расстоянии 60 мм от переднего края и сделайте сверху и снизу вдоль каждого торца пылезащитные фальцы сечением 3×3 мм. Теперь выпилите из твердой древесины и острогайте две направляющие рейки I размерами 11x19x305 мм.
Измерьте расстояние от выступающего торца верхней полки Е до внутренней стороны стойки D, ближайшей к основанию-платформе, и опилите направляющие рейки до такой длины. Вклейте их в шпунты передвижных упоров, выровняв торцы с плечиками пылезащитных фальцев, как показано на рисунке. Примечание. Аля долбежного станка с передним зажимом заготовок, возможно, потребуется сделать на передвижном упоре вырез, позволяющий сдвигать упор к центру столика.
Преимущества и недостатки самодельных торцовок
- Изготовление инструмента своими руками экономит средства. Например, на доработку болгарки потрачено около 500 рублей. Стоимость самодельного стола и пильного механизма доступна большинству мастеров;
- основные параметры: глубина пропила, частота вращения, диаметр диска, мощность двигателя, размеры стола, подбираются под собственные потребности;
- собрав инструмент своими руками, мастер легко найдет причину неполадок и устранит ее.
- От качества исходных материалов зависит срок службы инструмента, а самоделки обычно собирают из всякого хлама;
- торцовки домашнего изготовления редко бывают достаточно мощными. Ведь для качественной работы оборудования необходим тщательный подбор деталей;
- иногда средства, сэкономленные на приобретении заводского инструмента, затрачиваются на ремонт и доработку самодельного;
- мастера часто экономят на своей безопасности, не оснащая стол и пилу защитными приспособлениями;
- Заводские пилы оснащены градуированной шкалой, точно указывающей угол распила дерева. На домашнем устройстве сложно соорудить такой механизм.
Еще несколько удобных и интересных самоделок, среди которых отличная стационарная, мобильная и сделанная за пару минут из нескольких фанерок и шурупов.
- Габаритные размеры, мм: ширина — 1222 (3073 с полностью выдвинутыми расширениями); глубина — 508; высота — 165.
- Вес около 26 кг.
- Необходимые материалы: один лист фанеры 19 x 1220 x 2440 мм; одна кленовая доска 19x140x2440 мм; четыре оцинкованные трубы 3/4 дюйма по 1085 мм.
- Быстрая сборка с применением шурупов и клея.
Предназначение торцовочного станка
В отличии от проходной дисковой пилы рассматриваемый торцовочный станок может использовать исключительно для подрезания торцов различного пиломатериала. Некоторые модели позволяют выдерживать определенный угол. В рассматриваемом случае торцовка проходит при неподвижном состоянии заготовки, что определяет более качественный срез. Этот момент определяет то, что самодельный торцовочный станок в мастерских встречается довольно часто, так как только при его использовании можно сделать чистый, ровный торец. Пилы, созданные своими руками, могут служить на протяжении нескольких лет без капитального ремонта.
