Выбор угольников
Поверочные угольники представлены в специализированных торговых сетях в нескольких вариантах. Пожалуй, самый распространенный – это угольник слесарный с широким основанием стальной, изготовляемый из инструментальной стали. Из габбро-диабаза изготавливаются угольники с широким основанием гранитные. Они имеют более высокую твердость, нежели стальные и не подвержены коррозии. Существуют угольники поверочные брусковые из твердокаменных пород. Все эти приборы производятся в соответствии с ГОСТом. Стандарты угольников брусковых предусматривают кроме допуска перпендикулярности допуски плоскостей измерительных и опорных поверхностей. Угольники с гибкой металлической линейкой представлены в самом большом ассортименте и используются чаще остальных форм. Собственно, множество модификаций инструмента имеют одну суть и одно предназначение.
Если проводимые работы требуют обязательного применения поверочного угольника, значит с его приобретением не стоит задерживаться. Поскольку угольники представлены в различных размерах, то следует учитывать масштабность предстоящих работ. Если нужно измерить какие-то детали в собираемом инструменте или проверить качество внутренней отделки при ремонте, то подойдет мелкий или средних размеров инструмент. Если же контролироваться будут крупные внешние конструкции, то и угольник должен быть соответствующий, массивный. Особенно это касается больших строительных площадей.
Для работ с мелкими конструкциями существуют малые модели поверочных угольников. Шкала на них имеет миллиметровую разметку, а вес колеблется от 70 до 100 г. Такие «малыши» очень востребованы при слесарных работах.
Выбирать угольник в специализированном магазине рекомендуется с помощью обычного бумажного листа стандартом А4. Этот листок, сложенный ровно пополам будет безупречным контролером идеально прямого угла приобретаемого инструмента.
Кроме точности угла нужно проверить и качество поверочного угольника. Случается, что на дешевом экземпляре сантиметровые и миллиметровые деления нанесены так, что сотрутся при первом же применении. Поэтому, нужно убедиться, что разметка хорошо держится. Шкала обычно наносится на рабочую часть угольника. Но мастера, часто пользующиеся инструментом, считают, что удобство придает и наличие шкалы на самой ручке тоже.

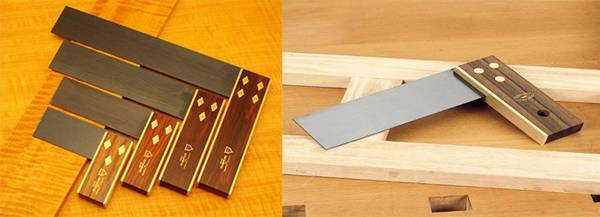

Очень важен материал, из которого изготовлена ручка инструмента. Деревянная модель надежно держится в руке. А вот металлическая и пластиковая требуют резиновых вставок во избежание скольжения пальцев. Обязательно надо подержать покупаемый инструмент в руках, чтобы понять, удобно ли будет с ним работать. Неудобный в использовании инструмент может привести к погрешностям в измерениях.
Приобретаемый инструмент должен быть крепким, с хорошо подогнанными элементами. Если линейка по отношению к ручке «ходит ходуном», такую модель надо оставить на полке магазина. Не стоит гнаться за дешевизной. Угольник должен быть надежным и послужить долго. Материал, из которого изготовлен инструмент, не должен быть восприимчив к каким-либо внешним воздействиям. Большие модели поверочных угольников предназначены для работ на улице, поэтому на них не должна действовать влага.
Существуют очень удобные модели поверочных угольников, снабженные контрольной ампулой с жидкостью. Она делает измерение идеально точным, не допуская малейших отклонений от плоскости. Такая модель предусматривает совмещение в одном инструменте строительного уровня и поверочного угольника. Это очень удобно, так как за один раз в руках находятся сразу два измерительных прибора.
2б. МЕТОДЫ КОНТРОЛЯ
2б.1. Проверку угольников
проводят по МИ 1799-87.
(Измененная редакция, Изм. № 4).
2б.2. Воздействие
климатических факторов внешней среды при транспортировании проверяют в
климатических камерах. Испытания проводят в следующем режиме: сначала при
температуре плюс (50 ±3)°С, затем минус (50 ±3)°С и далее при относительной
влажности (95 ±3)% при температуре 35°С. Выдержка в климатической камере в
каждом режиме 2 ч. После испытаний метрологические характеристики угольников
должны соответствовать значениям, установленным в стандарте.
2б.3. При проверке влияния
транспортной тряски используют ударный стенд, создающий тряску ускорением 30
м/с2 и частотой 80-120 ударов в минуту.
Ящики с упакованными
угольниками крепят к стенду и испытывают при числе ударов 15000. После
испытаний метрологические характеристики угольников должны соответствовать
значениям, установленным в стандарте.
2б.2, 2б.3 (Введены дополнительно, Изм. № 3).
3 МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И
ХРАНЕНИЕ
3.1. На нерабочей
поверхности угольников типов УЛ, УЛП, УП, УШ и на опорной поверхности угольника
типа УЛЦ должны быть нанесены:
товарный знак
предприятия-изготовителя;
год выпуска;
обозначение настоящего
стандарта.
3.2. Консервация угольников – по
ГОСТ
9.014-78
3.3. К каждому угольнику
прикладывают эксплуатационную документацию по ГОСТ 2.601-68
Эксплуатационная
документация на угольники, которым в установленном порядке присвоен государственный
Знак качества, должна содержать изображение государственного Знака качества.
(Измененная редакция, Изм. № 1).
3.4. Упаковка,
транспортирование и хранение – по ГОСТ
13762-86
3.5. Угольники допускается
упаковывать в фанерные ящики по ГОСТ
5959-80 и многооборотные ящики по ГОСТ 9396-88.
3.6. При транспортировании
угольников в контейнерах с расшивкой, исключающей их перемещение, допускается
не упаковывать их в транспортную тару. При транспортировании угольников
допускается использовать тару с многооборотными салазками и пакетную упаковку.
3.4-3.6 (Измененная редакция, Изм. № 2).
3.7. Угольники допускается
транспортировать любого вида с соблюдением требований группы Ж3 по ГОСТ
15150-69 в части воздействия климатических факторов внешней среды.
(Введен дополнительно, Изм. № 2).
4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
4.1. Изготовитель должен
гарантировать соответствие угольников требованиям настоящего стандарта при
соблюдении условий эксплуатации и хранения, установленных настоящим стандартом.
(Измененная редакция, Изм. № 3).
4.2. Гарантийный срок
эксплуатации – 18 мес. со дня ввода в эксплуатацию.
(Измененная редакция, Изм. № 1, 3).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН
И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности
СССР
РАЗРАБОТЧИК
А.М. Смогоржевский
2. УТВЕРЖДЕН И
ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета по стандартам от
22.06.77 № 1551
3. ВЗАМЕН ГОСТ 3749-77
4. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на | Номер пункта | Обозначение НТД, на | Номер пункта |
ГОСТ 2.601-68 | ГОСТ | ||
ГОСТ 801-78 | ГОСТ | ||
ГОСТ | ГОСТ | ||
, | |||
ГОСТ 2999-75 | МИ 1799-87 | ||
ГОСТ |
5. Переиздание (сентябрь 1990г.) с Изменениями № 1, 2, 3, 4,
утвержденными в январе 1979г., январе 1983г., июле 1987г., декабре 1988г. (ИУС №
3-79, 5-83, 11-87, 3-89)
6. Срок действия продлен до 01.01.97 (Постановление
Госстандарта СССР от 16.12.88 № 4177)
выбор инструмента и уход за ним (90 фото)
Для отслеживания точного перпендикуляра между отдельными деталями и поверхностями применяют специально предназначенный поверочный угольник
Инструмент по-настоящему незаменим при строительных работах, когда очень важно отмерить точный угол 90 градусов, а также при сборке, в случае чего отклонение будет означать брак
Краткое содержимое статьи:
Где понадобится угольник
Металлические угольники незаменимы при монтажных и строительных мероприятиях, на производстве деталей и механизмов, а также в слесарном деле.
Изображение данного устройства практически является символом у плотников, каменщиков, строителей, он незаменим и в заводских условиях при контроле качества, его необходимость очевидна как при внутренних, так и при наружных работах.
Выбор инструмента
Поверочные треугольники можно приобрести в строительных магазинах, ассортимент представляет различные варианты.
- Угольник строительный, изготавливается из стали, применяется домашними мастерами, слесарями, плотниками, сборщиками и т.п.;
- Гранитные угольники тверже, износоустойчивее и не подвержены разрушению, как металлы;
- Угольник с гибкой металлической линейкой чаще всего встречается, это наименее долговечный вариант, но в некоторых случаях нужен именно он.
Выбор угольника
В любом случае, единственное, что мы действительно ожидаем от угольника – это его способность держать идеальный перпендикуляр. Определить это свойство проще простого, понадобится обычный лист формата А4, если сложить его вдвое, он будет служить идеальной проверкой.
Такого рода инструменты имеют совершенно различные габариты, поэтому прежде, чем приобретать, нужно оценить масштабы использования угольника.
На крупных строительных площадях при сборке каркасов, ремонте и отделке используются крупногабаритные инструменты, а для внутренних работ или ручной сборки деталей хватит среднего или даже маленького приспособления. Выпускаются даже специально уменьшенные конструкции с миллиметровой разметкой для миниатюрных работ.
По поводу разметки, можно оговориться, что качество ее нанесения лучше проверить на месте, нередко она стирается при первом же применении.
Также продумайте, какой материал выбрать, например деревянный инструмент не дает пальцам скользить, но так же, как и пластиковый угольник, для сварки он не подойдет.
Специальные виды угольников
Современный вид поверочного угольника крайне удобный в применении это инструмент, дополненный ампулой с жидкостью, как на пузырьковом уровне. Такая конструкция решает проблему невозможности использовать два инструмента и делать отметки одновременно. Если в жизни такой не попадался, посмотрите фото угольника с функцией уровня.
Еще необычное приспособление, очень удобное для конструкторов – малка. Это скорее угломер, позволяющий измерить угол и перенести его без изменений на заготовку или чертеж. Угол может быть не только прямой, но и острый или же тупой.
Можно изготовить такой угольник своими руками из дерева, потребуется соединить основу и фанерное перо при помощи дрели и крепежа (По принципу циркуля). Теперь можно самостоятельно замерить, например, угол при штукатурке оконных откосов.
Магнитный угольник предназначается для фиксации элементов при сварке. Благодаря этому прибору, для проведения работ достаточно одного человека, при этом точность будет ничуть не хуже, а может и лучше, т.к. все детали крепятся под определенным углом и удерживаются в процессе укладки шва.
Стыки получаются ровными и аккуратными, а поверхности фиксируются даже вертикально. Угол сварки или пайки можно настраивать в зависимости от необходимости, вообще магнит, как правило, отключается для снятия фиксации без усилий и повреждений свежего шва.
Важно понимать, что у разных объектов разная масса, соответственно не всегда можно ограничиться обладанием одного такого инструмента. Тяжелые элементы крепятся на более мощные и массивные магниты. Все угольники, которые можно приобрести, классифицируются на 4 уровня точности
Все угольники, которые можно приобрести, классифицируются на 4 уровня точности
При монтаже конструкций, когда угол имеет решающую важность, применяется нулевой класс, остальные работы вполне можно проводить с применением 2 или 3 класса точности
Критерии выбора
При покупке инструмента нужно учитывать его основные технические параметры.
Производитель
Гарантией точности и долговечности угольника является покупка качественного инструмента. Выбрать такой вариант можно при рассмотрении моделей известных торговых марок:
- Matrix;
- Энкор;
- STAYER;
- ЗУБР;
- Вихрь;
- KRAFTOOL;
- FIT;
Длина и ширина
Размеры элементов угольника могут быть разные. Наиболее точные замеры снимаются с применением инструмента с длинными сторонами. Для домашнего использования достаточно 150-300 мм. Для выполнения разных видов работ лучше выбрать прибор до 600 мм. Профессионалам больше подойдут модели до 1000-1720 мм.
Диапазон показателей длинной стороны – 90-1720 мм, короткой – 25-1220 мм.
Особенности конструкции
Любой угольник имеет выставленный прямой угол. Путём усовершенствования классического варианта были разработаны следующие модификации:
- складной инструмент;
- с транспортиром;
- с уровнем;
- с двухсторонней разметкой.
В одной модели могут совмещаться функции линейки, рейсмуса, ерунка, малки, уровня и других приспособлений.
Материал
Измерители бывают алюминиевыми, стальными, сделанными из нержавейки, и с чугунным основанием. Высокой прочностью характеризуются два последних вида. Алюминий имеет низкую жёсткость, что может повысить процент погрешности при нанесении разметки. Современные алюминиевые модели лишены такого недостатка благодаря использованию экструдированного профилированного материала.
Угломер Kraftool 34290
Шкала
На линейку инструмента могут наноситься деления шкалы. Чаще всего используется один из вариантов:
- метрическая (числа идут по рангам, разделяются интервалами, определено строгое положение нулевой точки, величины имеют абсолютные значения);
- дюймовая.
Встречаются также модели с двойной шкалой. Разметки в них наносятся на разные края линейки.
Класс точности
Измерителям присваивается определённый класс точности. В классификацию входят три класса: 0; 1,0; 2,0. Самым точным считается нулевой класс.
Длина в сложенном виде
При покупке складной конструкции нужно учитывать длину инструмента в сложенном виде. Это облегчит транспортировку
Стоит обратить внимание также на качество фиксации линеек. Малейший люфт искажает данные
Диапазон длины большой стороны представлен значениями от 60 мм до 1600 мм. Складные модели, как правило, способны уменьшаться вдвое.
Вес
Единицей измерения являются граммы. Чем легче инструмент, тем удобней с ним работать. Однако не все облегчённые материалы отличаются высокой жёсткостью, долговечностью. Любые деформации провоцируют погрешности при разметке. Поэтому при выборе модели нужно учитывать не только вес, но и жёсткость.
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
4.1. Изготовитель должен гарантировать соответствие
угольников требованиям настоящего стандарта при соблюдении условий эксплуатации
и хранения, установленных настоящим стандартом.
(Измененная редакция, Изм. № 3).
4.2. Гарантийный срок эксплуатации – 18 мес. со дня ввода
в эксплуатацию.
(Измененная редакция, Изм. № 1, 3).
ИНФОРМАЦИОННЫЕ ДАННЫЕ*
________
* См. примечание ФГУП «СТАНДАРТИНФОРМ».
1. РАЗРАБОТАН И ВНЕСЕН
Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета стандартов Совета Министров от 22.06.77 № 1551
3. ВЗАМЕН ГОСТ 3749-77
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение | Номер пункта |
3.3 | |
3.2 | |
2.8 | |
2.8 | |
2.9, 2.10 | |
2.8 | |
2.8 | |
ГОСТ | 3.5 |
3.5 | |
3.4 | |
3.7 | |
МИ 1799-87 | 2б.1 |
5. Ограничение срока действия снято по протоколу № 7-95
Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС
11-95)
6. ИЗДАНИЕ (сентябрь 2003 г.) с Изменениями № 1, 2, 3,
4, утвержденными в январе 1979 г., январе 1983 г., июле 1987 г., декабре 1988
г. (ИУС 3-79, 5-83, 11-87, 3-89)
Переиздание (по состоянию на март 2008 г.)
ПРИМЕЧАНИЕ ФГУП «СТАНДАРТИНФОРМ»
Указанные в разделе «Информационные данные» к ГОСТ 3749:
ГОСТ
2.601-95 заменен на ГОСТ
2.601-2006;
ГОСТ
5950-73 заменен на ГОСТ
5950-2000.
Устройство инструмента
Угольник является измерительным атрибутом. Он состоит из 2-х линеек, которые закреплены между собой под углом 90. Используют его в самых разных отраслях. Особенно он популярен в строительном, столярном и слесарном производстве, необходим для нанесения на заготовки прямых линий, расположенных под углом 90.
Используется также в качестве поверочного устройства. Прибор многофункционален. С его помощью можно наносить линии под любым углом. Им проверяют поверхности на соблюдение перпендикуляра.
Основным достоинством измерительного прибора является простая конструкция. Устройство имеет низкую цену. При желании, его можно изготовить своими руками. Для этого понадобятся 2 линейки, которые соединяются на концах в строго перпендикулярном расположении. Инструмент поможет наносить не только не только линии под прямым углом, но и параллельную разметку.
Материал изготовления
Для производства используются разные составляющие. Изготовителями применяется пластик, металл и дерево. Самым надежным материалом считается металл. Такие модели обладают достаточной прочностью. Они не подвержены деформации. Этот момент очень важен в строительной сфере. На одной или двух сторон приспособления расположены измерительные шкалы. Они предназначены для нанесения разметки и контроля расстояния.
Длина линеек разнится, этот показатель варьируется от 60 до 1600 мм, все зависит от сферы применения изделия. Обычно инструмент имеет форму в виде буквы Г. Поэтому дома многие называют устройство уголком. В продаже можно увидеть универсальное устройство. Оно имеет на стыке шарнирное соединение. Это дает возможность выставить не только перпендикуляр. Называется инструмент малкой. Для производства металлических уголков используются такие марки стали, как Х, У8А, ШХ15, 9Х.
Качественный инструмент должен проходить температурную обработку. Это позволяет получить высокую твердость, что положительно сказывается на эксплуатации приспособления. Бывают 3 класса точности (0, 1, 2). Самым лучшим считается нулевой показатель. Такой инструмент применяется для поверочных работ. Метрологические лаборатории их тоже используют. Модели с первым классом погрешности пользуются успехом в строительной отрасли, слесарном и столярном деле. Второй класс имеет неточности в работе. Его обычно приобретают для эксплуатации в домашних условиях.
Уроки черчения
Для начала необходимо правильно разметить контуры будущей конструкции. На подготовленном месте снимите слой дерна (толщиной 5 см). Если корзина будет круглой, вбейте в центр толстый кол и прочно привяжите к нему веревку. Отмерьте по ее длине половину диаметра корзины и привяжите к другому концу веревки небольшой остро заточенный колышек. Получился своеобразный «циркуль». Начертите круг, при этом следите, чтобы веревка была хорошо натянута, а колышек находился в строго вертикальном положении. Далее разделите окружность на 4 равные части. Проще всего это сделать, приложив к центральному колу 2 дощечки и установив прямой угол между ними с помощью строительного треугольника. В местах пересечения дощечек с окружностью вбиваем четыре колышка.
| Лоза |
| Для плетения обычно используют прутья ивы или орешника. Их удобнее всего заготавливать непосредственно перед плетением, в начале апреля, когда сокодвижение уже началось, а листва еще не распустилась (они будут более гибкими). Неокоренные прутья служат дольше (до 4–5 лет). Если все-таки хотите снять кору, обработайте прутья защитным раствором. |
Чтобы отметить точки для следующих опор, приложите доску к основаниям двух соседних колышков, измерьте расстояние и разделите его пополам. К середине дощечки приложите треугольник и под прямым углом проведите линию в сторону окружности. В полученной точке пересечения вбейте следующий колышек. Последнюю операцию повторите несколько раз, пока вся окружность не разделится на равные части, удобные для переплетения (25–30 см), а все заготовленные колья не будут вбиты.
Зачем нужны таблицы
Создавая разные типы крыши, приходится стыковать элементы кровли под разными углами. Чтобы определить искомый размер сторон крыши, используют формула Пифагора, где известен угол наклона и один катет. Чтобы упростить задачу и не заниматься сложными расчетами, существуют уже готовые таблицы. Их можно найти вместе с инструкцией к применению товара.
В таблицах обозначены параметры сторон кровли и ендов и угол, под которым должны размещаться части относительно друг друга. Это значительно экономит время строителя. Применение изобретения Свенсона возможно только при создании крыши с равными сторонами.
Угольник Свенсона – многофункциональное устройство, позволяющее при помощи одного инструмента измерить расстояние, быстро отмерить и начертить угол, разметить кровлю или нарисовать окружность. Его покупка оправдает себя, даже если угломер пригодится для строительства только одного дома.
Угол в 90 между стенами
Я в ванне выравнивал стены 1.7 х 2.6. Использовал угольник изготовленный из трех правил. Вначале правил одну из длинных стен, затем вторую длинную правил, чтобы была параллельно первой, и посредством угольника две оставшиеся. Получилось неплохо. Ванная и большая угловая раковина встали без зазоров.
диагональ можно делать короче, чем 210 см, главное чтобы между краями треугольника в момент крепления последнего самореза было ровно 210Добрый день, всем! Подскажите или опишите, методику как сделать угол между стенами в 90 градусов по технологии выравнивания Ротбандом? Я самоучка, но нигде так и не нашел толкового объяснения методики: интересует как измерить этот угол, а потом как крепить маячки(с какой стены начинать)
Удобно работать с помошником – он держит угольник горизонтально, прижимая его к длинной стене, но (ВАЖНО. ) оставляя Вам свободу прижимать – отодвигать к/от короткой стене, пока Вы крутите саморезы
Удобно регулироать дальний от угла саморез и “качать” угольник так, чтобы он упирался в ближний к стене, а за шляпку дальнего – чуть “шеркался ” Denken, я профи себя не считаю, поэтому и у Вас получится Если нужны подробности – спрашивайте, попробую рассказать если что упустил
Как можно вычислить прямой угол?
Итак, в этой статье будет описан принцип 3-4-5 при определении угла в 90 градусов. Ничего сложного в этом нет. Потребуется просто лишь чуть пораскинуть мозгами и вникнуть во все расчёты, которые смогут помочь в проверке угла.
Итак, нужно обозначить следующие шаги:
- Для начала стоит разобраться в том, почему принцип так обозначен — 3-4-5. Это не просто набор цифр, это величина сторон прямоугольного треугольника. Теорема Пифагора гласит: квадрат гипотенузы равен сумме квадратов катетов. Цифры 3-4-5 очень подходят для проверки этого простого правила геометрии: 3*3+4*4=5*5, то есть 9+16=25. Именно эти цифры и будут использоваться в дальнейших вычислениях;
- Итак, потребуется для начала отмерить 3 метра от угла вдоль одной из стен. Тут следует отметить, что 3 метра — предпочтительная длина замера, но в том случае, если комната маленькая, можно отметить всего 30 сантиметров. В месте замера нужно сделать отметку;
- В принципе, можно использовать и другие цифры, но рекомендуется в любом случае использовать пропорционально увеличенные числа, например: 9-12-15 или же 30-40-50;
- После проделанного предварительного замера нужно отмерить 4 метра вдоль другой стены, тоже от угла. Ну или соответственно 40 сантиметров, если комната маленькая. Нужно сделать отметку;
- Теперь остаётся сделать последнее действие, по которому уже можно судить прямой угол или нет. От измеряющего потребуется измерить расстояние между сделанными отметками. По полученным данным можно будет сделать определённые выводы:
- В том случае, если измеренное расстояние будет равняться меньше 5 метров, угол будет меньше, чем 90 градусов;
- Ну и, наконец, величина угла будет составлять больше 90 градусов, если полученная величина замера будет равняться больше 5 метров.
Необычный угольник
Малка – это раздвижной угломер, предназначенный для измерения градусов угла и переноса его в дальнейшем на прибор или заготовку. Инструмент этот имеет подвижную часть, определяющую заданный угол. Измеряемые малкой углы могут быть как острые, так и развернутые.
Деревянную малку можно изготовить в домашних условиях. Для этого на деревянную основу-колодку с помощью дрели и крепежного элемента насаживается перо, вырезанное из фанеры. Получается незатейливый, складывающийся инструмент. Однако, такую работу, как, например, точный замер при оштукатуривании оконных откосов, с помощью него будет выполнить несложно.
Использование поверочных угольников не требует большого опыта работы и приобретенных навыков. Но, тем не менее, любой прибор предусматривает присутствие человеческого внимания, точности и аккуратности. Начинающим мастерам нелишне будет посмотреть, как работают с поверочным угольником бывалые специалисты.
Бензиновый бур для земляных работ и установки столбов
Аренда строительного инструмента. Плюсы и минусы
УгольникУП

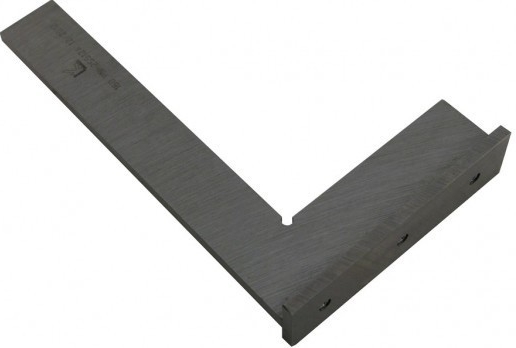

Угольник поверочный слесарный плоский типа УП предназначен для проверки прямых углов (90°) и применяется при слесарно-сборочных работах для контроля взаимно перпендикулярного расположения деталей. Конструктивно угольник представляет собой две линейки, соединенные друг с другом под прямым углом. Торцы линейки-основания и основной линейки (длинной) имеют плоскую поверхность. В месте соединения линеек с внутренней стороны имеется углубление. В отличие от других угловых инструментов, все сторону угольника УП плоские. Инструменты делятся на группы по классу точности. Выпускаются плоские проверочные угольники классов точности от 0 до 2. Модели нулевого класса точности имеют отклонение в 2,5 мкм для самого маленького угольника и 4,5 мкм для самого большого. Угольники 2 класса точности имеют отклонения 13 мкм и 30 мкм соответственно. Изделия нулевого класса применяются в метрологических лабораториях и на участках с повышенной ответственностью. Для изготовления измерительных инструментов используется закаленная сталь. Они имеют высокую прочность и износостойкие поверхности. Это минимизирует истирание в процессе использования, что дает возможность сохранить нужную точность замеров. На рабочей и опорной поверхностях угольника наносится маркировка предприятия изготовления и обозначения, свидетельствующие о соблюдении ГОСТ 3749-77 при изготовлении продукции.
Кроме угольников типа УП существуют: УШ это угольники с широким основанием. Отличаются от других разновидностей тем, что одна из сторон (короткая) имеет большую ширину. Благодаря этому угольник легко размещать на ровных основаниях для проверки перпендикулярности различных деталей. Используется для проверки точности работы механизированных машин, крепежных соединений; УЛП это проверочные лекальные угольники. Позволяют выполнять измерения с очень высокой точностью. Используются на производстве с целью проверки качества продукции. Лекальные угольники изготавливаются с особым контролем качества и правильности прямого угла. Проверяются в метрологических лабораториях и имеют необходимые документы, подтверждающие прохождение проверки.
Угольник поверочный. Технические характеристики:
| Тип угольника | Размеры сторон, мм | Пределы отклонения, мкм | ||
| длинной | короткой | класс 1 | класс 2 | |
| УП 60х40 | 60 | 40 | ±5 | ±13 |
| УП 100х60 | 100 | 60 | ±6 | ±15 |
| УП 160х100 | 160 | 100 | ±7 | ±18 |
| УП 250х160 | 250 | 160 | ±9 | ±22 |
| УП 400х250 | 400 | 250 | ±12 | ±30 |
Угольник поверочный. Цены:
| Тип угольника | Цена, руб. с НДС |
| Угольник поверочный УП 60×40 мм, 1 кл. | 930,00 |
| Угольник поверочный УП 100×60 мм, 1 кл. | 1 270,00 |
| Угольник поверочный УП 160×100 мм, 1 кл. | 1 700,00 |
Сопутствующие товары:
- Комплекты ВИК (Эксперт, Поверенный, Транснефть, Базовый, ВИК-1 и др.);
- Измерители шероховатости (TIME, PCE, Elcometer, образцы и комплекты шероховатости и др.);
- Шаблоны сварщика (УШС, УШК, КМС, ШПС, WG и др.).
Треугольник металлический измерительный
- 1 Угольник Свенсона.: Инструкция на русском метрического треугольника: как выбрать +
- 2 Алиэкспресс — угольник Свенсона: обзор, каталог, цена, фото, лучшие продавцы
- 3 Слесарные угольники
- 4 Поверочные угольники «Ставропольского инструментального завода»
- 5 Купить угольники, по низкой цене с доставкой по России — интернет магазин Калпа Врикша 5.1 Конструкция
- 5.2 Разновидности
6 Угольники слесарные, поверочные УП
6.1 Угольник поверочный УП 160х100 кл.2 ЧИЗ с поверкой
7 Угольник свенсона
7.1 Что такое угольник свенсона
7.2 Как пользоваться угольником свенсона 8 Строительный угольник — 90 фото обычных и специальных видов угольников
Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.
Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.
На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.
Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.
Создание угольника Свенсона
Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы.
В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.
Угольники с широким основанием УШ
Угольники с широким основанием типа УШ используются для тех же целей, что и их плоские аналоги. Основное отличие угольников данного типа – наличие широкого основания позволяющее устанавливать угольник без дополнительных приспособлений. Основные характеристики поверочных слесарных угольников УШ приведены в таблице. |
| Тип угольника | Классы точности | Регламентирующий документ | Допуск перпендикулярности мкм, для класса точности | ||
| 1 | 2 | ||||
| УШ 60х40 | 0, 1, 2 | ГОСТ 3749-77 | 2,5 | 5 | – |
| УШ 100х60 | 0, 1, 2 | 2,5 | 5 | 13 | |
| УШ 160х100 | 0, 1, 2 | 3 | 6 | 15 | |
| УШ 250х160 | 0, 1, 2 | 3,5 | 7 | 18 | |
| УШ 400х250 | 0, 1, 2 | 4,5 | 9 | 22 | |
| УШ 630х400 | 0, 1, 2 | 6 | 12 | 30 | |
| УШ 1000х630 | 1, 2 | 8 | 16 | 40 | |
| УШ 1600х1000 | 2 | – | 20 | 40 |
Угольники можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
Виды угольников
Простейший плотницкий угольник состоит из пластины с разметкой, жестко зафиксированной в ручке под углом 90°.
Изделия различаются как размерами (длина линейки от 6 до 160 см) так и материалами из которого изготавливается колодка-основание (дерево, металл, пластик). Распространенное название – «уголок».
Для замера и выставления различных по величине углов используется столярное приспособление «малка». Основное отличие от уголка состоит в возможности перемещать линейку (перо) под углом к ручке. Особенность позволяет измерять имеющийся угол и переносить его на заготовку или точный измерительный прибор. Относительное расположение колодки и пера фиксируется винтом и гайкой «барашком». Столярный прибор, впервые появившийся у плотников, стали активно использовать строители, монтажники, представители других профессий. Изготавливается из дерева и металла.
В разностороннем столярном угольнике низ колодки и дальняя граница линейки соединены между собой дополнительной пластиной. В результате образуется жесткая треугольная конструкция. Чаще всего применяются изделия, в которых соотношения длины линейки и рукоятки треугольника 1:1. Соотношение углов 90°:45°:45°. Угольник разносторонний (соотношение длины линейки и колодки 2:1) позволяет производить разметку с другими градусами – 90°:60°:30°. Как правило, изготавливаются из нержавеющей стали, реже из алюминия. В некоторых случаях измерительная шкала наносится не только на рабочую пластину, но и на соединительную планку. Иногда длинная сторона (гипотенуза) используется как датчик-транспортир. Линии разметки соответствуют величине градусов треугольника, вершина которого находится в точке пересечения основной рабочей поверхности и рукоятки.
Разновидностью угольника является столярный ерунок. Его назначение – разметка углов в 45° и 135°. В колодку вставляется пластина под углом в 45°.
Чтобы найти центр деревянной детали цилиндрической формы используют угольник-центроискатель. К классической конструкции добавляют линейку, одна из граней которой делит прямой угол угольника на 2 равные части (является биссектрисой).
На некоторые столярные уголки «навешивают» дополнительное оборудование: пузырьковый уровень, держатель для чертежных работ. Линейка может перемещаться относительно рукоятки. Возрастает функциональность прибора. С его помощью можно не только измерять размер заготовки, но производить разметку изделия в любой плоскости с большой точностью. Модификация делает столярное рабочее приспособление универсальным (комбинированным).
